单片机缩写的英文全称及中文名称(利于理解)PC = progammer counter //程序计数器ACC = accumulate //累加器PSW = progammer status word //程序状态字SP = stack point //堆栈指针DPTR = data point register //数据指针寄存器IP = interrupt priority //中断优先级IE = interrupt enable // 中断使能TMOD = timer mode //定时器方式(定时器/计数器控制寄存器)ALE = alter (变更,可能是)PSEN = progammer saving enable //程序存储器使能(选择外部程序存储器的意思) EA = enable all(允许所有中断)完整应该是enable all interruptPROG = progamme (程序)SFR = special funtion register //特殊功能寄存器TCON = timer control //定时器控制PCON = power control //电源控制MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位CY = carry //进位(标志)AC = assistant carry //辅助进位OV = overflow //溢出ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义E = enable //使能OE = output enable //输出使能RD = read //读WR = write //写中断部分:INT0 = interrupt 0 //中断0INT1 = interrupt 1//中断1T0 = timer 0 //定时器0T1 = timer 1 //定时器1TF1 = timer1 flag //定时器1 标志(其实是定时器1中断标志位)IE1 = interrupt exterior //(外部中断请求,可能是)IT1 = interrupt touch //(外部中断触发方式,可能是)ES = enable serial //串行使能ET = enable timer //定时器使能EX = enable exterior //外部使能(中断)PX = priority exterior //外部中断优先级PT = priority timer //定时器优先级PS = priority serial //串口优先级寄存器部分:SFR:special funtion register //特殊功能寄存器(片内RAM 80H~FFH) ACC:accumulate //累加器PSW:progammer status word //程序状态字SP:stack point//堆栈指针DPL,DPH:DPTR(data point register //数据指针寄存器)的低8位和高8位IE:interrupt enable // 中断使能IP:interrupt priority //中断优先级PCON:power control //电源控制SCON:serial control//串行口控制SBUF:serial buffer//串行数据缓冲TCON:timer control //定时器控制TMOD:timer mode //定时器方式PSW:CY:carry (psw.7) //进位(标志)AC:auxiliary carry (psw.6) //辅助进位F0:(psw.5) //用户自定义标志位RS1,RS0:register select (psw.4,psw.3)//工作寄存器组选择位OV:overflow (psw.2) //溢出P:parity(psw.0) //奇偶校验位IE:EA:Enable All Interrupt //CPU开/关中断控制位ET1:Enable Timer //定时器2溢出中断允许位ES:Enable Serial Port //串行口中断允许位EX:Enable External //外部中断1的中断允许位IP:PS:Priority Serial //串口优先级PT:Priority Timer //定时器优先级PX:Priority External //外部中断优先级SCON:RI:Receive Interrupt//串行口接收中断请求标志位TI:Transmit Interrupt//串行口发送中断请求标志位TCON:TF1:Timer1 Overflow Flag //定时器1溢出中断请求标志TR1:Timer1 Run//定时器1启动控制位IE1:Interrupt Edge //外部中断1请求标志位IT1:Interrupt Type//外部中断1触发方式选择位8051引脚:RST:RESET(9)//复位,重启P3:RXD:Received eXchange Data(10,p3.0)//接收串行数据TXD:Transmit eXchange Data(11,p3.1)//发送串行数据INT0:interrupt 0 (12,p3.2)//中断0INT1:interrupt 1(13,p3.3)//中断1T0:timer 0 (14,p3.4)//定时器0T1:timer 1 (15,p3.5)//定时器1RD:ReaD(16,p3.6)//外部数据存储器(RAM)的读信号WR:WRite(17,p3.7)//外部数据存储器(RAM)的写信号XTAL2,XTAL1:External Crystal Oscillator (18,19) //外部晶体振荡器PSEN:Program Store Enable (29) //程序存储器(ROM)使能ALE:Address Latch Enable(30) //地址锁存EA:External Address Enable(31) //外部程序存储器(ROM)地址允许其它:OE:output enable //输出使能MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义CLKOUT:Clock out,时钟输出BUSWDITH:总线宽度Vref:参考电压(带ADC的单片机中有的)HSO:High Speed Output,高速输出HSI:High Speed Input:高速输入INST:Instruction,指令READY就绪,总线中的就绪信号或引脚NMI:No Mask Interruput (Input):不可屏蔽的中断请求(输入)BHE:Bank High Enable:存储器的高位允许,如在80286系统中RAM的组织为16位的,分为高8位和低8位数据,分别的控制信号为BHE和BLE51外部引脚缩写英文解释中文解释RST(9)Reset复位信号引脚RxD(10--P3.0)Receive Data串口接收端TxD(11--P3.1)Transmit Data串口发送端INT0(————)(12--P3.2)Interrupt0外部中断0信号输入引脚INT1(————)(13--P3.3)Interrupt1外部中断1信号输入引脚T0(14--P3.4)Timer0定时/计数器0输入信号引脚T1(15--P3.5)Timer1定时/计数器1输入信号引脚WR(———)(16--P3.6)write写信号引脚RD(———)(17--P3.7)read读信号引脚PSEN(—————)(29)progammer saving enable外部程序存储器读选通信号ALE(30)Address Latch Enable地址锁存允许信号EA(———)(31)enable外部ROM选择信号51内部寄存器SFR special funtion register特殊功能寄存器ACC accumulate累加器APSW progammer status word程序状态字CY(PSW.7)carry进位标志位AC(PSW.6)assistant carry辅助进位标志位OV(PSW.2)overflow溢出标志位PC progammer counter程序计数器DPTR data point register数据指针寄存器SP stack point堆栈指针TCON timer control定时器控制寄存器TF1(TCON.7)Timer1 flag T1中断标志位TR1(TCON.6)Timer1 Run T1运行控制位TF0(TCON.5)Timer0 flag T0中断标志位TR0(TCON.4)Timer0 Run T0运行控制位IE1(TCON.3)Interrupt1 exterior外部中断1中断标志位IT1(TCON.2)Interrupt1 touch外部中断1 触发方式选择位IE0(TCON.1)Interrupt0 exterior外部中断0中断标志位IT0(TCON.0)Interrupt0 touch0-电平触发1-下降沿触发IE(A8H)interrupt enable中断允许寄存器EA(IE.7)enable all interrupt中断总允许位ES(IE.4)enable serial串行口中断允许位ET1(IE.3)enable timer 1T1中断允许位EX1(IE.2)enable exterior 1外部中断1中断允许位ET0(IE.1)enable timer 0T0中断允许位EX0(IE.0)enable exterior 0外部中断0中断允许位IP(B8H)interrupt priority中断优先级寄存器PS(IP.4)priority serial串口优先级标志位PT1(IP.3)priority timer 1定时器1优先级标志位PX1(IP.2)priority exterior 1外部中断1优先级标志位PT0(IP.1)priority timer 0定时器0优先级标志位PX0(IP.0)priority exterior 0外部中断0优先级标志位PCON(87H)power control电源控制和波特率选择TMOD(89H)timer mode定时器方式控制寄存器MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位OE = output enable //输出使能。
MCS-51指令英语全简称(1)数据传送类指令(7种助记符)助记符英文注释功能MOV Move 对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送MOVC Move Code 读取程序存储器数据表格的数据传送MOVX Move External RAM 对外部RAM的数据传送XCH Exchange 字节交换XCHD Exchange low-order Digit 低半字节交换PUSH Push onto Stack) 入栈POP Pop from Stack) 出栈(2)算术运算类指令(8种助记符)ADD Addition 加法ADDC Add with Carry 带进位加法SUBB Subtract with Borrow 带借位减法DA Decimal Adjust 十进制调整INC Increment 加1DEC Decrement 减1MUL Multiplication、Multiply 乘法DIV Division、Divide 除法(3)逻辑运算类指令(10种助记符)ANL And Logic 逻辑与ORL OR Logic 逻辑或XRL Exclusive-OR Logic 逻辑异或CLR Clear 清零CPL Complement 取反RL Rotate left 循环左移RLC Rotate Left throught the Carry flag 带进位循环左移RR Rotate Right 循环右移RRC Rotate Right throught the Carry flag 带进位循环右移SWAP Swap 低4位与高4位交换(4)控制转移类指令(17种助记符)ACALL Absolute subroutine Call 子程序绝对调用LCALL Long subroutine Call 子程序长调用RET Return from subroutine 子程序返回RETI Return from Interruption 中断返回JMP Jump Indirect 跳转指令SJMP Short Jump 短转移AJMP Absolute Jump 绝对转移LJMP Long Jump 长转移CJNE Compare and Jump if Not Equal 比较不相等则转移DJNZ Decrement and Jump if Not Zero 减1后不为0则转移JZ Jump if Zero 结果为0则转移JNZ Jump if Not Zero 结果不为0则转移JC Jump if the Carry flag is set 有进位则转移JNC Jump if Not Carry 无进位则转移JB Jump if the Bit is set) B 位为1则转移JNB Jump if the Bit is Not set B 位为0则转移JBC Jump if the Bit is set and Clear the bit 位为1则转移,并清除该位NOP No Operation 空操作(5)位操作指令(1种助记符)SETB Set Bit 置位伪指令助记符英文注释功能ORG Origin 起始地址DB Define Byte 定义字节DW Define Word 定义字义EQU Equal 赋值(右赋左)等于DATA Data 数据赋值(右赋左)XDATA External Data 外部数据赋值(右赋左)BIT Bit 位地址赋值END End 汇编结束DS Define storage 定义存储空间51外部引脚缩写英文解释中文解释RST (9)Reset 复位信号引脚RxD (10--P3.0) Receive Data 串口接收端TxD (11--P3.1) Transmit Data 串口发送端INT0(————)(12--P3.2)Interrupt0 外部中断0信号输入引脚INT1(————) (13--P3.3)Interrupt1 外部中断1信号输入引脚T0 (14--P3.4) Timer0 定时/计数器0输入信号引脚T1 (15--P3.5) Timer1 定时/计数器1输入信号引脚WR(———) (16--P3.6) write 存储器的写信号写信号引脚RD(———) (17--P3.7) read 读信号引脚PSEN(—————) (29)progammer saving enable 外部程序存储器读选通信号ALE (30)Address Latch Enable 地址锁存允许信号EA(———) (31) enable 外部ROM选择信号51内部寄存器SFR special funtion register 特殊功能寄存器ACC accumulate 累加器APSW progammer status word 程序状态字CY (PSW.7) carry 进位标志位AC (PSW.6) assistant carry 辅助进位标志位OV (PSW.2) overflow 溢出标志位PC progammer counter 程序计数器DPTR data point register 数据指针寄存器SP stack point 堆栈指针TCON timer control 定时器控制寄存器TF1 (TCON.7)Timer1 flag T1中断标志位TR1 (TCON.6)Timer1 Run T1运行控制位TF0 (TCON.5)Timer0 flag T0中断标志位TR0 (TCON.4)Timer0 Run T0运行控制位IE1 (TCON.3)Interrupt1 exterior 外部中断1中断标志位IT1 (TCON.2)Interrupt1 touch 外部中断1 触发方式选择位IE0 (TCON.1)Interrupt0 exterior 外部中断0中断标志位IT0 (TCON.0)Interrupt0 touch 0-电平触发1-下降沿触发IE (A8H)interrupt enable 中断允许寄存器EA (IE.7) enable all interrupt 中断总允许位ES (IE.4) enable serial 串行口中断允许位ET1 (IE.3)enable timer 1 T1中断允许位EX1 (IE.2)enable exterior 1 外部中断1中断允许位ET0 (IE.1)enable timer 0 T0中断允许位EX0 (IE.0)enable exterior 0 外部中断0中断允许位IP (B8H)interrupt priority 中断优先级寄存器PS (IP.4) priority serial 串口优先级标志位PT1 (IP.3) priority timer 1 定时器1优先级标志位PX1 (IP.2) priority exterior 1 外部中断1优先级标志位PT0 (IP.1) priority timer 0 定时器0优先级标志位PX0 (IP.0) priority exterior 0 外部中断0优先级标志位PCON (87H) power control 电源控制和波特率选择TMOD (89H)timer mode 定时器方式控制寄存器MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位OE = output enable //输出使能PROG progamme 程序XTAL:External Crystal Oscillator,外部晶体振荡器CLKOUT:Clock out,时钟输出BUSWDITH:总线宽度Vref:参考电压(带ADC的单片机中有的)RESET:复位,重启ACH:??HSO:High Speed Output,高速输出HSI:High Speed Input:高速输入INST:Instruction,指令READY:就绪,总线中的就绪信号或引脚NMI:No Mask Interruput (Input):不可屏蔽的中断请求(输入)RXD:Receive Data ,接收串行数据,单片机中有UART/USART功能的串行数据输入引脚TXD:Transmit Data,发送串行数据,单片机中有UART/USART功能的串行数据输出引脚BHE:Bank High Enable:存储器的高位允许,如在80286系统中RAM的组织为16位的,分为高8位和低8位数据,分别的控制信号为BHE和BLEALE:Address Latch Enable,地址信号锁定允许,这在早期Intel总线结构中是必不可少的信号,常和锁存器使用来分离地址/数据复用端口的地址和数据信。
单片机缩写的英文全称及中文名称(利于理解)PC = progammer counter //程序计数器ACC = accumulate //累加器PSW = progammer status word //程序状态字SP = stack point //堆栈指针DPTR = data point register //数据指针寄存器IP = interrupt priority //中断优先级IE = interrupt enable // 中断使能TMOD = timer mode //定时器方式(定时器/计数器控制寄存器)ALE = alter (变更,可能是)PSEN = progammer saving enable //程序存储器使能(选择外部程序存储器的意思) EA = enable all(允许所有中断)完整应该是enable all interruptPROG = progamme (程序)SFR = special funtion register //特殊功能寄存器TCON = timer control //定时器控制PCON = power control //电源控制MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位CY = carry //进位(标志)AC = assistant carry //辅助进位OV = overflow //溢出ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义E = enable //使能OE = output enable //输出使能RD = read //读WR = write //写中断部分:INT0 = interrupt 0 //中断0INT1 = interrupt 1//中断1T0 = timer 0 //定时器0T1 = timer 1 //定时器1TF1 = timer1 flag //定时器1 标志(其实是定时器1中断标志位)IE1 = interrupt exterior //(外部中断请求,可能是)IT1 = interrupt touch //(外部中断触发方式,可能是)ES = enable serial //串行使能ET = enable timer //定时器使能EX = enable exterior //外部使能(中断)PX = priority exterior //外部中断优先级PT = priority timer //定时器优先级PS = priority serial //串口优先级寄存器部分:SFR:special funtion register //特殊功能寄存器(片内RAM 80H~FFH) ACC:accumulate //累加器PSW:progammer status word //程序状态字SP:stack point//堆栈指针DPL,DPH:DPTR(data point register //数据指针寄存器)的低8位和高8位IE:interrupt enable // 中断使能IP:interrupt priority //中断优先级PCON:power control //电源控制SCON:serial control//串行口控制SBUF:serial buffer//串行数据缓冲TCON:timer control //定时器控制TMOD:timer mode //定时器方式PSW:CY:carry (psw.7) //进位(标志)AC:auxiliary carry (psw.6) //辅助进位F0:(psw.5) //用户自定义标志位RS1,RS0:register select (psw.4,psw.3)//工作寄存器组选择位OV:overflow (psw.2) //溢出P:parity(psw.0) //奇偶校验位IE:EA:Enable All Interrupt //CPU开/关中断控制位ET1:Enable Timer //定时器2溢出中断允许位ES:Enable Serial Port //串行口中断允许位EX:Enable External //外部中断1的中断允许位IP:PS:Priority Serial //串口优先级PT:Priority Timer //定时器优先级PX:Priority External //外部中断优先级SCON:RI:Receive Interrupt//串行口接收中断请求标志位TI:Transmit Interrupt//串行口发送中断请求标志位TCON:TF1:Timer1 Overflow Flag //定时器1溢出中断请求标志TR1:Timer1 Run//定时器1启动控制位IE1:Interrupt Edge //外部中断1请求标志位IT1:Interrupt Type//外部中断1触发方式选择位8051引脚:RST:RESET(9)//复位,重启P3:RXD:Received eXchange Data(10,p3.0)//接收串行数据TXD:Transmit eXchange Data(11,p3.1)//发送串行数据INT0:interrupt 0 (12,p3.2)//中断0INT1:interrupt 1(13,p3.3)//中断1T0:timer 0 (14,p3.4)//定时器0T1:timer 1 (15,p3.5)//定时器1RD:ReaD(16,p3.6)//外部数据存储器(RAM)的读信号WR:WRite(17,p3.7)//外部数据存储器(RAM)的写信号XTAL2,XTAL1:External Crystal Oscillator (18,19) //外部晶体振荡器PSEN:Program Store Enable (29) //程序存储器(ROM)使能ALE:Address Latch Enable(30) //地址锁存EA:External Address Enable(31) //外部程序存储器(ROM)地址允许其它:OE:output enable //输出使能MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义CLKOUT:Clock out,时钟输出BUSWDITH:总线宽度Vref:参考电压(带ADC的单片机中有的)HSO:High Speed Output,高速输出HSI:High Speed Input:高速输入INST:Instruction,指令READY就绪,总线中的就绪信号或引脚NMI:No Mask Interruput (Input):不可屏蔽的中断请求(输入)BHE:Bank High Enable:存储器的高位允许,如在80286系统中RAM的组织为16位的,分为高8位和低8位数据,分别的控制信号为BHE和BLE51外部引脚缩写英文解释中文解释RST(9)Reset复位信号引脚RxD(10--P3.0)Receive Data串口接收端TxD(11--P3.1)Transmit Data串口发送端INT0(————)(12--P3.2)Interrupt0外部中断0信号输入引脚INT1(————)(13--P3.3)Interrupt1外部中断1信号输入引脚T0(14--P3.4)Timer0定时/计数器0输入信号引脚T1(15--P3.5)Timer1定时/计数器1输入信号引脚WR(———)(16--P3.6)write写信号引脚RD(———)(17--P3.7)read读信号引脚PSEN(—————)(29)progammer saving enable外部程序存储器读选通信号ALE(30)Address Latch Enable地址锁存允许信号EA(———)(31)enable外部ROM选择信号51内部寄存器SFR special funtion register特殊功能寄存器ACC accumulate累加器APSW progammer status word程序状态字CY(PSW.7)carry进位标志位AC(PSW.6)assistant carry辅助进位标志位OV(PSW.2)overflow溢出标志位PC progammer counter程序计数器DPTR data point register数据指针寄存器SP stack point堆栈指针TCON timer control定时器控制寄存器TF1(TCON.7)Timer1 flag T1中断标志位TR1(TCON.6)Timer1 Run T1运行控制位TF0(TCON.5)Timer0 flag T0中断标志位TR0(TCON.4)Timer0 Run T0运行控制位IE1(TCON.3)Interrupt1 exterior外部中断1中断标志位IT1(TCON.2)Interrupt1 touch外部中断1 触发方式选择位IE0(TCON.1)Interrupt0 exterior外部中断0中断标志位IT0(TCON.0)Interrupt0 touch0-电平触发1-下降沿触发IE(A8H)interrupt enable中断允许寄存器EA(IE.7)enable all interrupt中断总允许位ES(IE.4)enable serial串行口中断允许位ET1(IE.3)enable timer 1T1中断允许位EX1(IE.2)enable exterior 1外部中断1中断允许位ET0(IE.1)enable timer 0T0中断允许位EX0(IE.0)enable exterior 0外部中断0中断允许位IP(B8H)interrupt priority中断优先级寄存器PS(IP.4)priority serial串口优先级标志位PT1(IP.3)priority timer 1定时器1优先级标志位PX1(IP.2)priority exterior 1外部中断1优先级标志位PT0(IP.1)priority timer 0定时器0优先级标志位PX0(IP.0)priority exterior 0外部中断0优先级标志位PCON(87H)power control电源控制和波特率选择TMOD(89H)timer mode定时器方式控制寄存器MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位OE = output enable //输出使能。
单片机缩写的英文全称及中文名称PC = programmer counter //程序计数器ACC = accumulate //累加器PSW = programmer status word //程序状态字SP = stack point //堆栈指针DPTR = data point register //数据指针寄存器IP = interrupt priority //中断优先级IE = interrupt enable // 中断使能TMOD = timer mode //定时器方式(定时器/计数器控制寄存器) ALE = alter (变更,可能是)PSEN = programmer saving enable //程序存储器使能(选择外部程序存储器的意思)EA = enable all(允许所有中断)完整应该是enable all interrupt PROG = programme (程序)SFR = special function register //特殊功能寄存器TCON = timer control //定时器控制PCON = power control //电源控制MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位CY = carry //进位(标志)AC = assistant carry //辅助进位OV = overflow //溢出ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义E = enable //使能OE = output enable //输出使能RD = read //读WR = write //写中断部分:INT0 = interrupt 0 //中断0INT1 = interrupt 1//中断1T0 = timer 0 //定时器0T1 = timer 1 //定时器1TF1 = timer1 flag //定时器1 标志(其实是定时器1中断标志位) IE1 = interrupt exterior //(外部中断请求,可能是)IT1 = interrupt touch //(外部中断触发方式,可能是)ES = enable serial //串行使能ET = enable timer //定时器使能EX = enable exterior //外部使能(中断)PX = priority exterior //外部中断优先级PT = priority timer //定时器优先级PS = priority serial //串口优先级寄存器部分:SFR:special function register //特殊功能寄存器(片内RAM80H~FFH)ACC:accumulate //累加器PSW:programmer status word //程序状态字SP:stack point //堆栈指针DPL,DPH:DPTR(data point register //数据指针寄存器)的低8位和高8位IE:interrupt enable // 中断使能IP:interrupt priority //中断优先级PCON:power control //电源控制SCON:serial control //串行口控制SBUF:serial buffer //串行数据缓冲TCON:timer control //定时器控制TMOD:timer mode //定时器方式PSW:CY:carry (psw.7) //进位(标志)AC:auxiliary carry (psw.6) //辅助进位F0: (psw.5) //用户自定义标志位RS1,RS0:register select (psw.4,psw.3)//工作寄存器组选择位OV:overflow (psw.2) //溢出P:parity (psw.0) //奇偶校验位IE:EA:Enable All Interrupt //CPU开/关中断控制位ET1:Enable Timer //定时器2溢出中断允许位ES:Enable Serial Port //串行口中断允许位EX:Enable External //外部中断1的中断允许位IP:PS:Priority Serial //串口优先级PT:Priority Timer //定时器优先级PX:Priority External //外部中断优先级SCON:RI:Receive Interrupt //串行口接收中断请求标志位TI:Transmit Interrupt //串行口发送中断请求标志位TCON:TF1:Timer1 Overflow Flag //定时器1溢出中断请求标志TR1:Timer1 Run //定时器1启动控制位IE1:Interrupt Edge //外部中断1请求标志位IT1:Interrupt Type //外部中断1触发方式选择位8051引脚:RST:RESET (9)//复位,重启P3:RXD:Received eXchange Data (10,p3.0)//接收串行数据TXD:Transmit eXchange Data (11,p3.1)//发送串行数据INT0:interrupt 0 (12,p3.2)//中断0INT1:interrupt 1 (13,p3.3)//中断1T0:timer 0 (14,p3.4)//定时器0T1:timer 1 (15,p3.5)//定时器1RD:ReaD (16,p3.6)//外部数据存储器(RAM)的读信号WR:WRite (17,p3.7)//外部数据存储器(RAM)的写信号XTAL2,XTAL1:External Crystal Oscillator (18,19) //外部晶体振荡器PSEN:Program Store Enable (29) //程序存储器(ROM)使能ALE:Address Latch Enable (30) //地址锁存EA:External Address Enable (31) //外部程序存储器(ROM)地址允许其它:OE:output enable //输出使能MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义CLKOUT:Clock out,时钟输出BUSWDITH:总线宽度Vref:参考电压(带ADC的单片机中有的)HSO:High Speed Output,高速输出HSI:High Speed Input:高速输入INST:Instruction,指令READY就绪,总线中的就绪信号或引脚NMI:No Mask Interrupt (Input):不可屏蔽的中断请求(输入)BHE:Bank High Enable:存储器的高位允许,如在80286系统中RAM 的组织为16位的,分为高8位和低8位数据,分别的控制信号为BHE 和BLE51外部引脚缩写英文解释中文解释RST (9)Reset 复位信号引脚RxD (10--P3.0) Receive Data 串口接收端TxD (11--P3.1) Transmit Data 串口发送端INT0(————) (12--P3.2)Interrupt0 外部中断0信号输入引脚INT1(————) (13--P3.3)Interrupt1 外部中断1信号输入引脚T0 (14--P3.4) Timer0 定时/计数器0输入信号引脚T1 (15--P3.5) Timer1 定时/计数器1输入信号引脚WR(———) (16--P3.6)write写信号引脚RD(———) (17--P3.7)read 读信号引脚PSEN(—————) (29)progammer saving enable 外部程序存储器读选通信号ALE (30)Address Latch Enable 地址锁存允许信号EA(———) (31)enable 外部ROM选择信号51内部寄存器SFR special funtion register 特殊功能寄存器ACC accumulate 累加器APSW progammer status word 程序状态字CY (PSW.7) carry 进位标志位AC (PSW.6) assistant carry 辅助进位标志位OV (PSW.2) overflow 溢出标志位PC progammer counter 程序计数器DPTR data point register 数据指针寄存器SP stack point 堆栈指针TCON timer control 定时器控制寄存器TF1 (TCON.7)Timer1 flag T1中断标志位TR1 (TCON.6)Timer1 Run T1运行控制位TF0 (TCON.5)Timer0 flag T0中断标志位TR0 (TCON.4)Timer0 Run T0运行控制位IE1 (TCON.3)Interrupt1 exterior 外部中断1中断标志位IT1 (TCON.2)Interrupt1 touch 外部中断1 触发方式选择位IE0 (TCON.1)Interrupt0 exterior 外部中断0中断标志位IT0 (TCON.0)Interrupt0 touch 0-电平触发1-下降沿触发IE (A8H)interrupt enable 中断允许寄存器EA (IE.7) enable all interrupt 中断总允许位ES (IE.4) enable serial 串行口中断允许位ET1 (IE.3)enable timer 1 T1中断允许位EX1 (IE.2)enable exterior 1 外部中断1中断允许位ET0 (IE.1)enable timer 0 T0中断允许位EX0 (IE.0)enable exterior 0 外部中断0中断允许位IP (B8H)interrupt priority 中断优先级寄存器PS (IP.4) priority serial 串口优先级标志位PT1 (IP.3) priority timer 1 定时器1优先级标志位PX1 (IP.2) priority exterior 1 外部中断1优先级标志位PT0 (IP.1) priority timer 0 定时器0优先级标志位PX0 (IP.0) priority exterior 0 外部中断0优先级标志位PCON (87H) power control 电源控制和波特率选择TMOD (89H)timer mode 定时器方式控制寄存器MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位OE = output enable //输出使能MCS-51指令(1)数据传送类指令(7种助记符)助记符英文注释功能MOV Move 对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送MOVC Move Code 读取程序存储器数据表格的数据传送MOVX Move External RAM 对外部RAM的数据传送XCH Exchange 字节交换XCHD Exchange low-order Digit 低半字节交换PUSH Push onto Stack) 入栈POP Pop from Stack) 出栈(2)算术运算类指令(8种助记符)ADD Addition 加法ADDC Add with Carry 带进位加法SUBB Subtract with Borrow 带借位减法DA Decimal Adjust 十进制调整INC Increment 加1DEC Decrement 减1MUL Multiplication、Multiply 乘法DIV Division、Divide 除法(3)逻辑运算类指令(10种助记符)ANL And Logic 逻辑与ORL OR Logic 逻辑或XRL Exclusive-OR Logic 逻辑异或CLR Clear 清零CPL Complement 取反RL Rotate left 循环左移RLC Rotate Left throught the Carry flag 带进位循环左移RR Rotate Right 循环右移RRC Rotate Right throught the Carry flag 带进位循环右移SW AP Swap 低4位与高4位交换(4)控制转移类指令(17种助记符)ACALL Absolute subroutine Call 子程序绝对调用LCALL Long subroutine Call 子程序长调用RET Return from subroutine 子程序返回RETI Return from Interruption 中断返回JMP Jump IndirectSJMP Short Jump 短转移AJMP Absolute Jump 绝对转移LJMP Long Jump 长转移CJNE Compare and Jump if Not Equal 比较不相等则转移DJNZ Decrement and Jump if Not Zero 减1后不为0则转移JZ Jump if Zero 结果为0则转移JNZ Jump if Not Zero 结果不为0则转移JC Jump if the Carry flag is set 有进位则转移JNC Jump if Not Carry 无进位则转移JB Jump if the Bit is set) B位为1则转移JNB Jump if the Bit is Not set B位为0则转移JBC Jump if the Bit is set and Clear the bit 位为1则转移,并清除该位NOP No Operation 空操作(5)位操作指令(1种助记符)SETB Set Bit 置位伪指令助记符英文注释功能ORG OriginDB Define ByteDW Define WordEQU EqualDATA DataXDATA External DataBIT BitEND End。

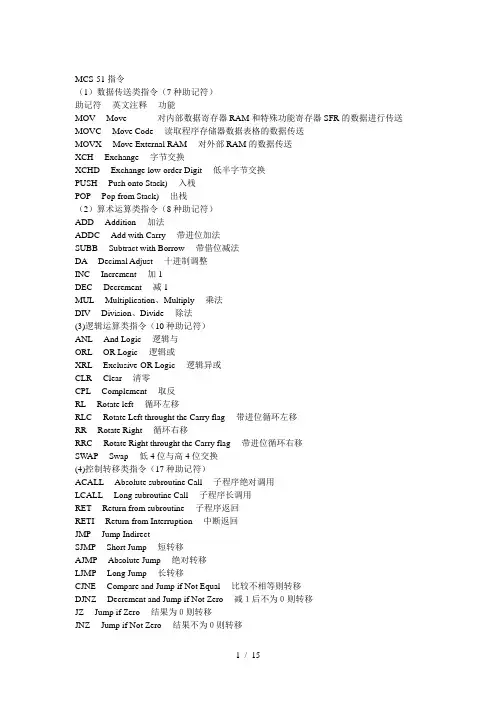

MCS-51指令(1)数据传送类指令(7种助记符)助记符英文注释功能MOV Move 对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送MOVC Move Code 读取程序存储器数据表格的数据传送MOVX Move External RAM 对外部RAM的数据传送XCH Exchange 字节交换XCHD Exchange low-order Digit 低半字节交换PUSH Push onto Stack) 入栈POP Pop from Stack) 出栈(2)算术运算类指令(8种助记符)ADD Addition 加法ADDC Add with Carry 带进位加法SUBB Subtract with Borrow 带借位减法DA Decimal Adjust 十进制调整INC Increment 加1DEC Decrement 减1MUL Multiplication、Multiply 乘法DIV Division、Divide 除法(3)逻辑运算类指令(10种助记符)ANL And Logic 逻辑与ORL OR Logic 逻辑或XRL Exclusive-OR Logic 逻辑异或CLR Clear 清零CPL Complement 取反RL Rotate left 循环左移RLC Rotate Left throught the Carry flag 带进位循环左移RR Rotate Right 循环右移RRC Rotate Right throught the Carry flag 带进位循环右移SWAP Swap 低4位与高4位交换(4)控制转移类指令(17种助记符)ACALL Absolute subroutine Call 子程序绝对调用LCALL Long subroutine Call 子程序长调用RET Return from subroutine 子程序返回RETI Return from Interruption 中断返回JMP Jump IndirectSJMP Short Jump 短转移AJMP Absolute Jump 绝对转移LJMP Long Jump 长转移CJNE Compare and Jump if Not Equal 比较不相等则转移DJNZ Decrement and Jump if Not Zero 减1后不为0则转移JZ Jump if Zero 结果为0则转移JNZ Jump if Not Zero 结果不为0则转移JC Jump if the Carry flag is set 有进位则转移JNC Jump if Not Carry 无进位则转移JB Jump if the Bit is set) B位为1则转移JNB Jump if the Bit is Not set B位为0则转移JBC Jump if the Bit is set and Clear the bit 位为1则转移,并清除该位NOP No Operation 空操作(5)位操作指令(1种助记符)SETB Set Bit 置位伪指令助记符英文注释功能ORG OriginDB Define ByteDW Define WordEQU EqualDA TA DataXDATA External DataBIT BitEND End51外部引脚缩写英文解释中文解释RST (9)Reset 复位信号引脚RxD (10--P3.0) Receive Data 串口接收端TxD (11--P3.1) Transmit Data 串口发送端INT0(————) (12--P3.2)Interrupt0 外部中断0信号输入引脚INT1(————) (13--P3.3)Interrupt1 外部中断1信号输入引脚T0 (14--P3.4) Timer0 定时/计数器0输入信号引脚T1 (15--P3.5) Timer1 定时/计数器1输入信号引脚WR(———) (16--P3.6)write写信号引脚RD(———) (17--P3.7)read 读信号引脚PSEN(—————) (29)progammer saving enable 外部程序存储器读选通信号ALE (30)Address Latch Enable 地址锁存允许信号EA(———) (31)enable 外部ROM选择信号51内部寄存器SFR special funtion register 特殊功能寄存器ACC accumulate 累加器APSW progammer status word 程序状态字CY (PSW.7) carry 进位标志位AC (PSW.6) assistant carry 辅助进位标志位OV (PSW.2) overflow 溢出标志位PC progammer counter 程序计数器DPTR data point register 数据指针寄存器SP stack point 堆栈指针TCON timer control 定时器控制寄存器TF1 (TCON.7)Timer1 flag T1中断标志位TR1 (TCON.6)Timer1 Run T1运行控制位TF0 (TCON.5)Timer0 flag T0中断标志位TR0 (TCON.4)Timer0 Run T0运行控制位IE1 (TCON.3)Interrupt1 exterior 外部中断1中断标志位IT1 (TCON.2)Interrupt1 touch 外部中断1 触发方式选择位IE0 (TCON.1)Interrupt0 exterior 外部中断0中断标志位IT0 (TCON.0)Interrupt0 touch 0-电平触发1-下降沿触发IE (A8H)interrupt enable 中断允许寄存器EA (IE.7) enable all interrupt 中断总允许位ES (IE.4) enable serial 串行口中断允许位ET1 (IE.3)enable timer 1 T1中断允许位EX1 (IE.2)enable exterior 1 外部中断1中断允许位ET0 (IE.1)enable timer 0 T0中断允许位EX0 (IE.0)enable exterior 0 外部中断0中断允许位IP (B8H)interrupt priority 中断优先级寄存器PS (IP.4) priority serial 串口优先级标志位PT1 (IP.3) priority timer 1 定时器1优先级标志位PX1 (IP.2) priority exterior 1 外部中断1优先级标志位PT0 (IP.1) priority timer 0 定时器0优先级标志位PX0 (IP.0) priority exterior 0 外部中断0优先级标志位PCON (87H) power control 电源控制和波特率选择TMOD (89H)timer mode 定时器方式控制寄存器MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位OE = output enable //输出使能MCS-51指令(1)数据传送类指令(7种助记符)助记符英文注释功能MOV Move 对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送MOVC Move Code 读取程序存储器数据表格的数据传送MOVX Move External RAM 对外部RAM的数据传送XCH Exchange 字节交换XCHD Exchange low-order Digit 低半字节交换PUSH Push onto Stack) 入栈POP Pop from Stack) 出栈(2)算术运算类指令(8种助记符)ADD Addition 加法ADDC Add with Carry 带进位加法SUBB Subtract with Borrow 带借位减法DA Decimal Adjust 十进制调整INC Increment 加1DEC Decrement 减1MUL Multiplication、Multiply 乘法DIV Division、Divide 除法(3)逻辑运算类指令(10种助记符)ANL And Logic 逻辑与ORL OR Logic 逻辑或XRL Exclusive-OR Logic 逻辑异或CLR Clear 清零CPL Complement 取反RL Rotate left 循环左移RLC Rotate Left throught the Carry flag 带进位循环左移RR Rotate Right 循环右移RRC Rotate Right throught the Carry flag 带进位循环右移SWAP Swap 低4位与高4位交换(4)控制转移类指令(17种助记符)ACALL Absolute subroutine Call 子程序绝对调用LCALL Long subroutine Call 子程序长调用RET Return from subroutine 子程序返回RETI Return from Interruption 中断返回JMP Jump IndirectSJMP Short Jump 短转移AJMP Absolute Jump 绝对转移LJMP Long Jump 长转移CJNE Compare and Jump if Not Equal 比较不相等则转移DJNZ Decrement and Jump if Not Zero 减1后不为0则转移JZ Jump if Zero 结果为0则转移JNZ Jump if Not Zero 结果不为0则转移JC Jump if the Carry flag is set 有进位则转移JNC Jump if Not Carry 无进位则转移JB Jump if the Bit is set) B位为1则转移JNB Jump if the Bit is Not set B位为0则转移JBC Jump if the Bit is set and Clear the bit 位为1则转移,并清除该位NOP No Operation 空操作(5)位操作指令(1种助记符)SETB Set Bit 置位伪指令助记符英文注释功能ORG OriginDB Define ByteDW Define WordEQU EqualDA TA DataXDATA External DataBIT BitEND End51外部引脚缩写英文解释中文解释RST (9)Reset 复位信号引脚RxD (10--P3.0) Receive Data 串口接收端TxD (11--P3.1) Transmit Data 串口发送端INT0(————) (12--P3.2)Interrupt0 外部中断0信号输入引脚INT1(————) (13--P3.3)Interrupt1 外部中断1信号输入引脚T0 (14--P3.4) Timer0 定时/计数器0输入信号引脚T1 (15--P3.5) Timer1 定时/计数器1输入信号引脚WR(———) (16--P3.6) write 写信号引脚RD(———) (17--P3.7) read 读信号引脚PSEN(—————) (29)progammer saving enable 外部程序存储器读选通信号ALE (30)Address Latch Enable 地址锁存允许信号EA(———) (31) enable 外部ROM选择信号51内部寄存器SFR special funtion register 特殊功能寄存器ACC accumulate 累加器APSW progammer status word 程序状态字CY (PSW.7) carry 进位标志位AC (PSW.6) assistant carry 辅助进位标志位OV (PSW.2) overflow 溢出标志位PC progammer counter 程序计数器DPTR data point register 数据指针寄存器SP stack point 堆栈指针TCON timer control 定时器控制寄存器TF1 (TCON.7)Timer1 flag T1中断标志位TR1 (TCON.6)Timer1 Run T1运行控制位TF0 (TCON.5)Timer0 flag T0中断标志位TR0 (TCON.4)Timer0 Run T0运行控制位IE1 (TCON.3)Interrupt1 exterior 外部中断1中断标志位IT1 (TCON.2)Interrupt1 touch 外部中断1 触发方式选择位IE0 (TCON.1)Interrupt0 exterior 外部中断0中断标志位IT0 (TCON.0)Interrupt0 touch 0-电平触发1-下降沿触发IE (A8H)interrupt enable 中断允许寄存器EA (IE.7) enable all interrupt 中断总允许位ES (IE.4) enable serial 串行口中断允许位ET1 (IE.3)enable timer 1 T1中断允许位EX1 (IE.2)enable exterior 1 外部中断1中断允许位ET0 (IE.1)enable timer 0 T0中断允许位EX0 (IE.0)enable exterior 0 外部中断0中断允许位IP (B8H)interrupt priority 中断优先级寄存器PS (IP.4) priority serial 串口优先级标志位PT1 (IP.3) priority timer 1 定时器1优先级标志位PX1 (IP.2) priority exterior 1 外部中断1优先级标志位PT0 (IP.1) priority timer 0 定时器0优先级标志位PX0 (IP.0) priority exterior 0 外部中断0优先级标志位PCON (87H) power control 电源控制和波特率选择TMOD (89H)timer mode 定时器方式控制寄存器MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位OE = output enable //输出使能AC(alternating current) 交流(电)A/D(analog to digital) 模拟/数字转换ADC(analog to digital convertor) 模拟/数字转换器ADM(adaptive delta modulation) 自适应增量调制ADPCM(adaptive differential pulse code modulation) 自适应差分脉冲编码调制ALU(arithmetic logic unit) 算术逻辑单元ASCII(American standard code for informationinterchange) 美国信息交换标准码AV(audio visual) 声视,视听BCD(binary coded decimal) 二进制编码的十进制数BCR(bi-directional controlled rectifier)双向晶闸管BCR(buffer courtier reset) 缓冲计数器BZ(buzzer) 蜂鸣器,蜂音器C(capacitance,capacitor) 电容量,电容器CATV(cable television) 电缆电视CCD(charge-coupled device) 电荷耦合器件CCTV(closed-circuit television) 闭路电视CMOS(complementary) 互补MOSCPU(central processing unit)**处理单元CS(control signal) 控制信号D(diode) 二极管DAST(direct analog store technology) 直接模拟存储技术DC(direct current) 直流DIP(dual in-line package) 双列直插封装DP(dial pulse) 拨号脉冲DRAM(dynamic random access memory) 动态随机存储器DTL(diode-transistor logic) 二极管晶体管逻辑DUT(device under test) 被测器件DVM(digital voltmeter) 数字电压表ECG(electrocardiograph) 心电图ECL(emitter coupled logic) 射极耦合逻辑EDI(electronic data interchange) 电子数据交换EIA(Electronic Industries Association) 电子工业联合会EOC(end of conversion) 转换结束EPROM(erasable programmable read only memory) 可擦可编程只读存储器EEPROM(electrically EPROM) 电可擦可编程只读存储器ESD(electro-static discharge) 静电放电FET(field-effect transistor) 场效应晶体管FS(full scale) 满量程F/V(frequency to voltage convertor) 频率/电压转换FM(frequency modulation) 调频FSK(frequency shift keying) 频移键控FSM(field strength meter) 场强计FST(fast switching shyster) 快速晶闸管FT(fixed time) 固定时间FU(fuse unit) 保险丝装置FWD(forward) 正向的GAL(generic array logic) 通用阵列逻辑GND(ground) 接地,地线GTO(Sate turn off thruster) 门极可关断晶体管HART(highway addressable remote transducer) 可寻址远程传感器数据公路HCMOS(high density COMS) 高密度互补金属氧化物半导体(器件)HF(high frequency) 高频HTL(high threshold logic) 高阈值逻辑电路HTS(heat temperature sensor) 热温度传感器IC(integrated circuit) 集成电路ID(international data) 国际数据IGBT(insulated gate bipolar transistor) 绝缘栅双极型晶体管IGFET(insulated gate field effect transistor) 绝缘栅场效应晶体管I/O(input/output) 输入/输出I/V(current to voltage convertor) 电流-电压变换器IPM(incidental phase modulation) 附带的相位调制IPM(intelligent power module) 智能功率模块IR(infrared radiation) 红外辐射IRQ(interrupt request) 中断请求JFET(junction field effect transistor) 结型场效应晶体管LAS(light activated switch)光敏开关LASCS(light activated silicon controlled switch) 光控可控硅开关LCD(liquid crystal display) 液晶显示器LDR(light dependent resistor) 光敏电阻LED(light emitting diode) 发光二极管LRC(longitudinal redundancy check) 纵向冗余(码)校验LSB(least significant bit) 最低有效位LSI(1arge scale integration) 大规模集成电路M(motor) 电动机MCT(MOS controlled gyrator) 场控晶闸管MIC(microphone) 话筒,微音器,麦克风min(minute) 分MOS(metal oxide semiconductor)金属氧化物半导体MOSFET(metal oxide semiconductor FET) 金属氧化物半导体场效应晶体管N(negative) 负NMOS(N-channel metal oxide semiconductor FET) N 沟道MOSFETNTC(negative temperature coefficient) 负温度系数OC(over current) 过电流OCB(overload circuit breaker) 过载断路器OCS(optical communication system) 光通讯系统OR(type of logic circuit) 或逻辑电路OV(over voltage) 过电压P(pressure) 压力FAM(pulse amplitude modulation) 脉冲幅度调制PC(pulse code) 脉冲码PCM(pulse code modulation) 脉冲编码调制PDM(pulse duration modulation) 脉冲宽度调制PF(power factor) 功率因数PFM(pulse frequency modulation) 脉冲频率调制PG(pulse generator) 脉冲发生器PGM(programmable) 编程信号PI(proportional-integral(controller)) 比例积分(控制器)PID(proportional-integral-differential(controller))比例积分微分( 控制器) PIN(positive intrinsic-negative) 光电二极管PIO(parallel input output) 并行输入输出PLD(phase-locked detector) 同相检波PLD(phase-locked discriminator) 锁相解调器PLL(phase-locked loop) 锁相环路PMOS(P-channel metal oxide semiconductor FET) P 沟道MOSFETP-P(peak-to-peak) 峰--峰PPM(pulse phase modulation) 脉冲相位洲制PRD(piezoelectric radiation detector) 热电辐射控测器PROM(programmable read only memory) 可编只读程存储器PRT(platinum resistance thermometer) 铂电阻温度计PRT(pulse recurrent time) 脉冲周期时间PUT(programmable unijunction transistor) 可编程单结晶体管PWM(pulse width modulation) 脉宽调制R(resistance,resistor) 电阻,电阻器RAM(random access memory) 随机存储器RCT(reverse conducting thyristor) 逆导晶闸管REF(reference) 参考,基准REV(reverse) 反转R/F(radio frequency) 射频RGB(red/green/blue) 红绿蓝ROM(read only memory) 只读存储器RP(resistance potentiometer) 电位器RST(reset) 复位信号RT(resistor with inherent variability dependent) 热敏电阻RTD(resistance temperature detector) 电阻温度传感器RTL(resistor transistor logic) 电阻晶体管逻辑(电路)RV(resistor with inherent variability dependent on the voltage) 压敏电阻器SA(switching assembly) 开关组件SBS(silicon bi-directional switch) 硅双向开关,双向硅开关SCR(silicon controlled rectifier) 可控硅整流器SCS(safety control switch) 安全控制开关SCS(silicon controlled switch) 可控硅开关SCS(speed control system) 速度控制系统SCS(supply control system) 电源控制系统SG(spark gap) 放电器SIT(static induction transformer) 静电感应晶体管SITH(static induction thyristor) 静电感应晶闸管SP(shift pulse) 移位脉冲SPI(serial peripheral interface) 串行外围接口SR(sample realy,saturable reactor) 取样继电器,饱和电抗器SR(silicon rectifier) 硅整流器SRAM(static random access memory) 静态随机存储器SSR(solid-state relay) 固体继电器SSR(switching select repeater) 中断器开关选择器SSS(silicon symmetrical switch) 硅对称开关,双向可控硅SSW(synchro-switch) 同步开关ST(start) 启动ST(starter) 启动器STB(strobe) 闸门,选通脉冲T(transistor) 晶体管,晶闸管TACH(tachometer) 转速计,转速表TP(temperature probe) 温度传感器TRIAC(triodes AC switch) 三极管交流开关TTL(transistor-transistor logic) 晶体管一晶体管逻辑TV(television) 电视UART(universal asynchronous receiver transmitter) 通用异步收发器VCO(voltage controlled oscillator) 压控振荡器VD(video decoders) 视频译码器VDR(voltage dependent resistor) 压敏电阻VF(video frequency) 视频V/F(voltage-to-frequency) 电压/频率转换V/I(voltage to current convertor) 电压-电流变换器VM(voltmeter) 电压表VS(vacuum switch) 电子开关VT(visual telephone) 电视电话VT(video terminal) 视频终端总线:指能为多个部件服务的信息传送线,在微机系统中各个部件通过总线相互通信。
51单片机中的英文缩写全称(整理) 51单片机中的英文缩写全称(整理)单片机(Microcontroller)是一种集成了处理器、内存、输入/输出设备以及时钟等功能的微型计算机系统。
在单片机领域中,英文缩写广泛应用,方便人们对各种电子元器件、芯片和技术进行简洁明了的表达。
本文将整理51单片机中常见的英文缩写全称,方便读者了解和使用。
一、基本概念与组成1. MCU - Microcontroller Unit(单片机单元):指一种完整、独立的微型计算机系统,由中央处理器(CPU)、内存(RAM、ROM)、输入/输出(I/O)接口和时钟等组件组成。
2. CPU - Central Processing Unit(中央处理器):执行单片机数据处理、逻辑控制和运算等核心功能的部件。
3. RAM - Random Access Memory(随机存取存储器):用于临时存储程序和数据的存储器,读写速度快但容量较小。
4. ROM - Read-Only Memory(只读存储器):存储固定程序和数据,无法进行写操作。
5. I/O - Input/Output(输入/输出):与单片机外部设备进行数据交互的接口。
6. Clock - 时钟:提供单片机工作所需的时序信号,控制指令执行和数据传输的节奏。
二、核心技术与模块1. ISP - In-System Programming(系统编程):通过特定的下载器将程序和数据下载到单片机内部,实现在线编程。
2. UART - Universal Asynchronous Receiver/Transmitter(通用异步收发器):用于实现串行通信的接口。
3. ADC - Analog-to-Digital Converter(模数转换器):将模拟信号转换为相应的数字量。
4. PWM - Pulse Width Modulation(脉宽调制):通过改变信号的脉宽来控制电气或电子设备的输出功率。

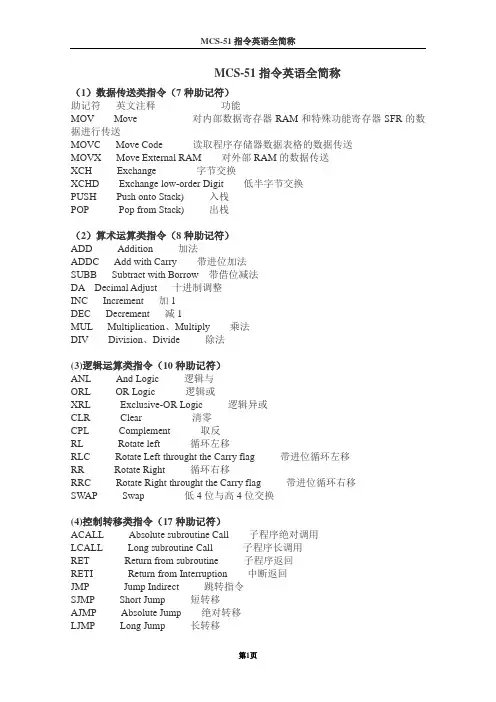

MCS-51指令英语全简称第1页MCS-51指令英语全简称(1)数据传送类指令(7种助记符)助记符 英文注释 功能MOV Move 对内部数据寄存器RAM 和特殊功能寄存器SFR 的数据进行传送MOVC Move Code 读取程序存储器数据表格的数据传送MOVX Move External RAM 对外部RAM 的数据传送 XCH Exchange 字节交换XCHD Exchange low-order Digit 低半字节交换PUSH Push onto Stack) 入栈POP Pop from Stack) 出栈(2)算术运算类指令(8种助记符)ADD Addition 加法ADDC Add with Carry 带进位加法SUBB Subtract with Borrow 带借位减法DA Decimal Adjust 十进制调整INC Increment 加1DEC Decrement 减1MUL Multiplication 、Multiply 乘法DIV Division 、Divide 除法(3)逻辑运算类指令(10种助记符)ANL And Logic 逻辑与ORL OR Logic 逻辑或XRL Exclusive-OR Logic 逻辑异或CLR Clear 清零CPL Complement 取反 RL Rotate left 循环左移RLC Rotate Left throught the Carry flag 带进位循环左移RR Rotate Right 循环右移RRC Rotate Right throught the Carry flag 带进位循环右移SW AP Swap 低4位与高4位交换(4)控制转移类指令(17种助记符)ACALL Absolute subroutine Call 子程序绝对调用LCALL Long subroutine Call 子程序长调用RET Return from subroutine 子程序返回RETI Return from Interruption 中断返回 JMP Jump Indirect 跳转指令SJMP Short Jump 短转移AJMP Absolute Jump 绝对转移LJMP Long Jump 长转移CJNE Compare and Jump if Not Equal 比较不相等则转移DJNZ Decrement and Jump if Not Zero 减1后不为0则转移JZ Jump if Zero 结果为0则转移JNZ Jump if Not Zero 结果不为0则转移JC Jump if the Carry flag is set 有进位则转移JNC Jump if Not Carry 无进位则转移JB Jump if the Bit is set) B 位为1则转移JNB Jump if the Bit is Not set B 位为0则转移JBC Jump if the Bit is set and Clear the bit 位为1则转移,并清除该位 NOP No Operation 空操作(5)位操作指令(1种助记符)SETB Set Bit 置位伪指令助记符 英文注释 功能ORG Origin 起始地址DB Define Byte 定义字节DW Define Word 定义字义EQU Equal 赋值(右赋左) 等于DA T A Data 数据赋值(右赋左)XDA T A External Data 外部数据赋值(右赋左)BIT Bit 位地址赋值END End 汇编结束DS Define storage 定义存储空间51外部引脚缩写 英文解释 中文解释RST (9) Reset 复位信号引脚RxD (10--P3.0) Receive Data 串口接收端TxD (11--P3.1) Transmit Data 串口发送端INT0(————)( 12--P3.2) Interrupt0 外部中断0信号输入引脚INT1(————) (13--P3.3) Interrupt1 外部中断1信号输入引脚T0 (14--P3.4) Timer0 定时/计数器0输入信号引脚T1 (15--P3.5) Timer1 定时/计数器1输入信号引脚WR(———) (16--P3.6) write 存储器的写信号写信号引脚RD(———) (17--P3.7) read 读信号引脚PSEN(—————) (29) progammer saving enable 外部程序存储器读选通信号ALE (30) Address Latch Enable 地址锁存允许信号EA(———) (31) enable 外部ROM选择信号51内部寄存器SFR special funtion register 特殊功能寄存器ACC accumulate 累加器APSW progammer status word 程序状态字CY (PSW.7) carry 进位标志位AC (PSW.6) assistant carry 辅助进位标志位OV (PSW.2) overflow 溢出标志位PC progammer counter 程序计数器DPTR data point register 数据指针寄存器SP stack point 堆栈指针TCON timer control 定时器控制寄存器TF1 (TCON.7) Timer1 flag T1中断标志位TR1 (TCON.6) Timer1 Run T1运行控制位TF0 (TCON.5) Timer0 flag T0中断标志位TR0 (TCON.4) Timer0 Run T0运行控制位IE1 (TCON.3) Interrupt1 exterior 外部中断1中断标志位IT1 (TCON.2) Interrupt1 touch 外部中断1 触发方式选择位 IE0 (TCON.1) Interrupt0 exterior 外部中断0中断标志位IT0 (TCON.0) Interrupt0 touch 0-电平触发 1-下降沿触发IE (A8H) interrupt enable 中断允许寄存器EA (IE.7) enable all interrupt 中断总允许位ES (IE.4) enable serial 串行口中断允许位ET1 (IE.3) enable timer 1 T1中断允许位EX1 (IE.2) enable exterior 1 外部中断1中断允许位ET0 (IE.1) enable timer 0 T0中断允许位EX0 (IE.0) enable exterior 0 外部中断0中断允许位IP (B8H) interrupt priority 中断优先级寄存器PS (IP.4) priority serial 串口优先级标志位PT1 (IP.3) priority timer 1 定时器1优先级标志位PX1 (IP.2) priority exterior 1 外部中断1优先级标志位PT0 (IP.1) priority timer 0 定时器0优先级标志位PX0 (IP.0) priority exterior 0 外部中断0优先级标志位 PCON (87H) power control 电源控制和波特率选择TMOD (89H) timer mode 定时器方式控制寄存器MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位OE = output enable //输出使能PROG progamme 程序XTAL:External Crystal Oscillator,外部晶体振荡器 CLKOUT:Clock out,时钟输出BUSWDITH:总线宽度Vref:参考电压(带ADC的单片机中有的)RESET:复位,重启ACH:??HSO:High Speed Output,高速输出HSI:High Speed Input:高速输入INST:Instruction,指令READY:就绪,总线中的就绪信号或引脚NMI:No Mask Interruput (Input):不可屏蔽的中断请求(输入)RXD:Receive Data ,接收串行数据,单片机中有UART/USART功能的串行数据 输入引脚TXD:Transmit Data,发送串行数据,单片机中有UART/USART功能的串行数据输出引脚BHE:Bank High Enable:存储器的高位允许,如在80286系统中RAM的组织为16位的,分为高8位和低8位数据,分别的控制信号为BHE和BLEALE:Address Latch Enable,地址信号锁定允许,这在早期Intel总线结构中是必不可少的信号,常和锁存器使用来分离地址/数据复用端口的地址和数据信。

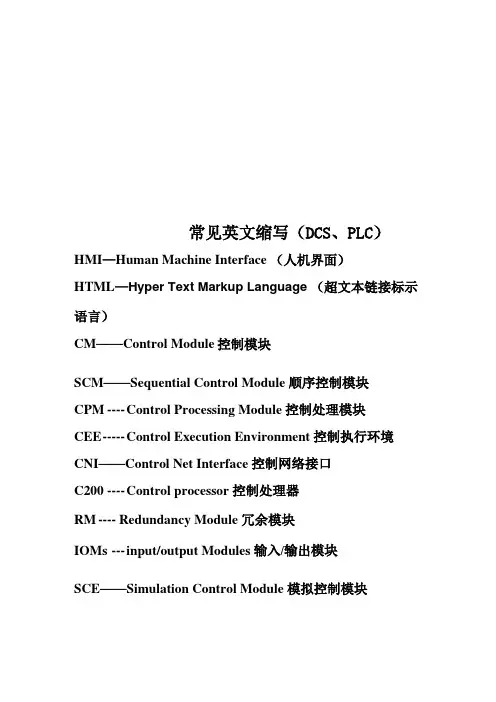

常见英文缩写(DCS、PLC)HMI—Human Machine Interface (人机界面)HTML—Hyper Text Markup Language (超文本链接标示语言)CM——Control Module控制模块SCM——Sequential Control Module 顺序控制模块CPM ---- Control Processing Module 控制处理模块CEE ----- Control Execution Environment 控制执行环境CNI——Control Net Interface 控制网络接口C200 ---- Control processor 控制处理器RM ---- Redundancy Module 冗余模块IOMs --- input/output Modules 输入/输出模块SCE——Simulation Control Module 模拟控制模块ACE ----- Application Control Module 应用控制模块IOLIM——IO Link Interface Module 接口模块FIM ----- Fieldbus Inerface Module 现场总线模块PMIO_Process Manager Input/Output 流程管理器输入/输出FTA-Field Termination AssembliesIOP ------ Input/Output Processor (card)输入/输出处理器(卡)ERDB ---- Engineering Repository Database 工程数据库EMDB—Enterprise model database 企业模型数据库RTDB-Real Time Database 实时数据库ODBC—Open Database Connectivity 开放式数据库连接SQL—Structured Query Language 结构化查询语言PV—Process Value 工艺价值SCADA-Supervisory control and data acquisition监督控制和数据采集FTE-fault tolerant Ethernet 容错以太网CP-control processor 控制处理器CNI-control net interface 控制网接口FTEB-fault tolerant Ethernet bridge 容错以太网桥RM-redundancy module 冗余模块FIM-fieldbus interface module 现场总线接口模块OPC-OLE for process control 用于过程控制ACE-application control environment (应用控制环境) DSA-distributed system architecture 分布式系统架构CEE-control execute environment 控制执行环境ES-CE --Console Extension Station 控制扩展控制站ES-F --Experion Flex StationES-C --Experion Console StationFTA--Field Termination Assembly (for Serial Interface) CDA server :Contorl Data Access Server 控制数据接入服务器OPC:OLE for process controlDSA:disbuted system Architecture 分布式系统结构FTE:fault tolerant Ethernet 容错以太网RTD:热电阻T/C:热电偶PIM:pulse Input Module 脉冲输入模块SIM:Serial Interface Module 串口接口模块SIEMENS PLC常用英语缩写表集散控制系统 -- Distributed Control System(DCS)现场总线控制系统--- Fieldbus ControlSystem (FCS)监控及数据采集系统-- Supervisory Control And Data Acqusition (SCADA)可编程序控制器 -- Programmable LogicController(PLC)可编程计算机控制器-- ProgrammableComputer Controller(PCC)工厂自动化-- Factory Automation(FA)过程自动化-- Process Automation(PA)办公自动化-- Office Automation(OA)管理信息系统-- Management InformationSystem(MIS)楼宇自动化系统 -- Building AutomationSystem人机界面--- Human Machine Interface(HMI)工控机--- Industrial Personal Computer(IPC)单片机--- Single Chip Microprocessor计算机数控(。

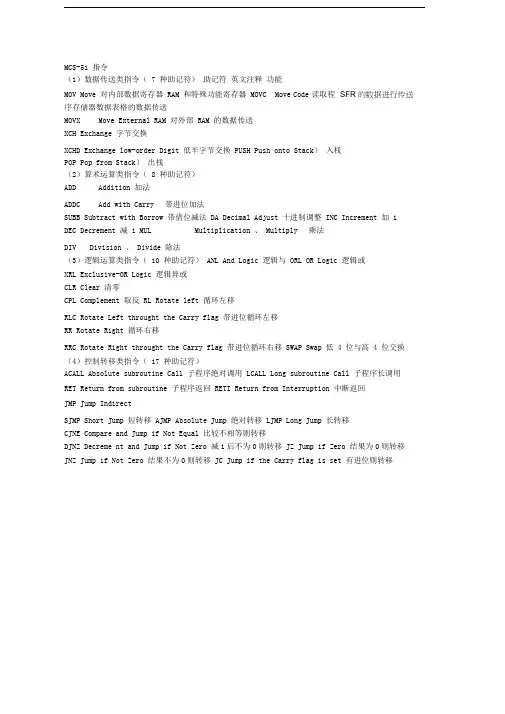

MCS-51 指令(1)数据传送类指令( 7 种助记符)助记符英文注释功能SFR 的数据进行传送MOV Move 对内部数据寄存器 RAM 和特殊功能寄存器 MOVC Move Code 读取程序存储器数据表格的数据传送MOVX Move External RAM 对外部 RAM 的数据传送XCH Exchange 字节交换XCHD Exchange low-order Digit 低半字节交换 PUSH Push onto Stack)入栈POP Pop from Stack)出栈(2)算术运算类指令( 8 种助记符)ADD Addition 加法ADDC Add with Carry 带进位加法SUBB Subtract with Borrow 带借位减法 DA Decimal Adjust 十进制调整 INC Increment 加 1 DEC Decrement 减 1 MUL Multiplication 、 Multiply 乘法DIV Division 、 Divide 除法(3)逻辑运算类指令( 10 种助记符) ANL And Logic 逻辑与 ORL OR Logic 逻辑或XRL Exclusive-OR Logic 逻辑异或CLR Clear 清零CPL Complement 取反 RL Rotate left 循环左移RLC Rotate Left throught the Carry flag 带进位循环左移RR Rotate Right 循环右移RRC Rotate Right throught the Carry flag 带进位循环右移 SWAP Swap 低 4 位与高 4 位交换(4)控制转移类指令( 17 种助记符)ACALL Absolute subroutine Call 子程序绝对调用 LCALL Long subroutine Call 子程序长调用RET Return from subroutine 子程序返回 RETI Return from Interruption 中断返回JMP Jump IndirectSJMP Short Jump 短转移 AJMP Absolute Jump 绝对转移 LJMP Long Jump 长转移CJNE Compare and Jump if Not Equal 比较不相等则转移DJNZ Decreme nt and Jump if Not Zero 减1后不为0则转移 JZ Jump if Zero 结果为0则转移JNZ Jump if Not Zero 结果不为0则转移 JC Jump if the Carry flag is set 有进位则转移JNC Jump if Not Carry 无进位则转移JB Jump if the Bit is set) B 位为1则转移JNB Jump if the Bit is Not set B 位为 0 则转移JBC Jump if the Bit is set and Clear the bit 位为1则转移,并清除该位NOP No Operation 空操作(5) 位操作指令( 1 种助记符)SETB Set Bit 置位伪指令助记符 英文注释 功能ORG OriginDB Define ByteDW Define WordEQU EqualDATA DataXDATA External DataBIT BitEND End51 外部引脚 缩写 英文解释 中文解释RST (9) Reset 复位信号引脚Receive Data 串口接收端 Transmit Data 串口发送端12--P3.2)Interrupt0 外部中断 0 信号输入引脚 13- -P3.3)Interrupt1 外部中断 1 信号输入引脚 Timer0 定时/计数器 0 输入信号引脚 Timer1 定时 /计数器 1 输入信号引脚 WR( ——— ) (16--P3.6) write 写信号引脚 RD( ——— )(17--P3.7) read 读信号引脚 PSEN(————— ) ( 29)progammer saving enable 外部程序存储器读选通信号 ALE (30) Address Latch Enable 地址锁存允许信号EA( ---- )(31) enable 外部ROM 选择信号 51 内部寄存器SFR special funtion register 特殊功能寄存器 ACC accumulate 累加器 APSW progammer status word 程序状态字CY (PSW.7) carry 进位标志位AC (PSW.6) assistant carry 辅助进位标志位OV (PSW.2) overflow 溢出标志位PC progammer counter 程序计数器DPTR data point register 数据指针寄存器RxD(10--P3.0) TxD (11--P3.1) INT0( ———— ) INT1( ———— )T0(14--P3.4) T1(15--P3.5)SP stack point 堆栈指针TCON timer control 定时器控制寄存器TF1 ( TCON.7 ) Timer1 flag T1 中断标志位TR1 (TCON.6 ) Timer1 Run T1 运行控制位TF0 ( TCON.5 ) Timer0 flag T0 中断标志位TR0 (TCON.4 ) Timer0 Run T0 运行控制位IE1 (TCON.3 ) Interrupt1 exterior 外部中断 1 中断标志位IT1 ( TCON.2 ) Interrupt1 touch 外部中断 1 触发方式选择位IE0 (TCON.1 ) Interrupt0 exterior 外部中断 0 中断标志位IT0 (TCON.0 ) Interrupt0 touch 0-电平触发 1-下降沿触发IE ( A8H ) interrupt enable 中断允许寄存器EA (IE.7) enable all interrupt 中断总允许位ES (IE.4) enable serial 串行口中断允许位ET1 ( IE.3 ) enable timer 1 T1 中断允许位EX1 ( IE.2) enable exterior1 外部中断 1 中断允许位ET0 ( IE.1 ) enable timer 0 T0 中断允许位EX0 ( IE.0) enable exterior0 外部中断 0 中断允许位IP ( B8H ) interrupt priority 中断优先级寄存器PS (IP.4) priority serial 串口优先级标志位PT1 (IP.3) priority timer 1 定时器 1 优先级标志位PX1 (IP.2) priorityexterior 1 外部中断 1 优先级标志位PT0 (IP.1) priority timer 0 定时器 0 优先级标志位PX0 (IP.0) priorityexterior 0 外部中断 0 优先级标志位PCON (87H) power control 电源控制和波特率选择TMOD (89H) timer mode 定时器方式控制寄存器MSB = most significant bit// 最高有效位LSB = last significant bit// 最低有效位OE = output enable // 输出使能AC(alternating current) 交流 (电) tnHh F ( qA /D(analog to digital) 模拟/数字转换"6o T BADC(analog to digital convertor) 模拟/数字转换器GCu[- Z8NDNADM(adaptive delta modulation) 自适应增量调制lO- 6 kCADPCM(adaptive differential pulse code modulation) 自适应差分脉冲编码调制ALU(arithmetic logic unit) 算术逻辑单元dgjd,ikASCII(American standard code for information )F y *&-interchange) 美国信息交换标准码jk8y :J M(AV(audio visual) 声视,视听c-, ( ,$t kBCD(b in ary coded decimal)二进制编码的十进制数…BCR(bi-directional controlled rectifier) 双向晶闸管ZPoLm__ BBCR(buffer courtier reset) 缓冲计数器l@! <& |BZ(buzzer) 蜂鸣器,蜂音器ZB8 nd c+C(capacitance,capacitor) 电容量,电容器9 |0 :~'UyCATV(cable television)电缆电视?CCD(charge-coupled device) 电荷耦合器件 d AU- sD CCTV(closed-circuit television) 闭路电视.3 {qmj&Y I CMOS(complementary) 互补 MOS jd "1 SQCPU(central processing unit)** 处理单元-CS(control signal) 控制信号jf 7=t,: -wD(diode) 二极管? wj ? -/DAST(direct analog store technology) 直接模拟存储技术xp e- i&>,!DC(direct current) 直流;v<Leet 'qDIP(dual in-line package) 双列直插封装- I S%E_ -DP(dial pulse) 拨号脉冲Z y6#!i#yDRAM(dynamic random access memory) 动态随机存储器4;%[{t* s DTL(diode-transistor logic) 二极管晶体管逻辑#A0aq -&IxDUT(device under test) 被测器件bi Q>D DVM(digital voltmeter) 数字电压表… ECG(electrocardiograph) 心电图9y EjG }F!ECL(emitter coupled logic) 射极耦合逻辑&6 / uChD lEDI(electronic data interchange) 电子数据交换@! ?hC&f1 EIA(Electronic Industries Association) 电子工业联合会iS~o 6 ,d EOC(end of conversion) 转换结束B] #& Y ; ]EPROM(erasable programmable read only memory) 可擦可编程只读存储器 EEPROM(electrically EPROM) 电可擦可编程只读存储器-X #5O[ESD(electro-static discharge) 静电放电RW~fIv,/ -FET(field-effect transistor) 场效应晶体管P$ P0D cFS(full scale) 满量程NF. PV-3*e6F/V(frequency to voltage convertor) 频率/电压转换 FM(frequency modulation) 调频CBRbc5+TrFSK(frequency shift keying) 频移键控FSM(field strength meter) 场强计"sZw* W S &Q FST(fast switching shyster) 快速晶闸管7 %wlX S >eFT(fixed time) 固定时间ey -xkRFU(fuse unit) 保险丝装置b$Oo 1} zFWD(forward) 正向的GAL(generic array logic)通用阵列逻辑-GND(ground)接地,地线• %GTO(Sate turn off thruster) 门极可关断晶体管sR:-Yi*jW\HART(highway addressable remote transducer) 可寻址远程传感器数据公路 HCMOS(high density COMS)高密度互补金属氧化物半导体(器件)… HF(high frequency) 高频bh~ -MHaa kHTL(high threshold logic) 高阈值逻辑电路\y =JHTS(heat temperature sensor)热温度传感器- IC(integrated circuit) 集成电路x h .ID(international data) 国际数据 IGBT(insulated gate bipolar transistor) 绝缘栅双极型晶体管LM ] VH %M IGFET(insulated gate field effect transistor)绝缘栅场效应晶体管-I/O(input/output)输入/输岀-I /V(current to voltage convertor)电流-电压变换器「一IPM(incidental phase modulation) 附带的相位调制L uEF IPM(intelligent power module) 智能功率模块%<$ %YsC]' IR(infrared radiation) 红外辐射{Ns Z gZ7 IRQ(interrupt request)中断请求-JFET(junction field effect transistor)结型场效应晶体管•LAS(light activated switch) 光敏开关"?qn tq7LASCS(light activated silico n con trolled switch) 光控可控硅开关•> LCD(liquid crystal display) 液晶显示器Mh=3 "V ]A1LDR(light dependent resistor) 光敏电阻(t %.(VLED(light emitting diode) 发光二极管<Y[3C:; (LRC(longitudinal redundancy check) 纵向冗余 (码)校验--D [2u C|:LSB(least significant bit)最低有效位LSI(1arge scale integration) 大规模集成电路X*t@ [v'#M(motor) 电动机MCT(MOS controlled gyrator) 场控晶闸管& p @ }gaMIC(microphone) 话筒,微音器,麦克风3=n&)([ Nqmin(minute)分•MOS(metal oxide semiconductor)金属氧化物半导体-MOSFET(metal oxide semiconductor FET) 金属氧化物半导体场效应晶体管 N(negative)负NMOS(N-channel metal oxide semiconductor FET) N 沟道MOSFET \ oVPVN-B NTC(negative temperature coefficient) 负温度系数X C/W/9OC(over current) 过电流OCB(overload circuit breaker) 过载断路器OCS(optical communication system) 光通讯系统} VR oN <hOR(type of logic circuit) 或逻辑电路Cm N~ rr LOV(over voltage) 过电压kzVu4a,]P(pressure) 压力FAM(pulse amplitude modulation) 脉冲幅度调制9Vtm6l $;v zPC(pulse code) 脉冲码QR%) 7D4HPCM(pulse code modulation)脉冲编码调制-PDM(pulse duration modulation) 脉冲宽度调制- * | @ :HPF(power factor) 功率因数Y[ 7oA8 67 EPFM(pulse frequency modulation) 脉冲频率调制NR Y n +PG(pulse gen erator)脉冲发生器-PGM(programmable) 编程信号J l@i A-sPI(proportional-integral(controller)) 比例积分(控制器)…PID(proportional-integral-differential(controller)) 比例积分微分 ( 控制器 ) PIN(positiveintrinsic-negative) 光电二极管%A >M:S )/ 2PIO(parallel input output) 并行输入输岀 5 s3J<{j]p PLD(phase-locked detector) 同相检波O :sgpYn -PLD(phase-locked discriminator) 锁相解调器1J ( >I [PLL(phase-locked loop) 锁相环路{A+dFw F iYnPMOS(P-channel metal oxide semiconductor FET) P 沟道 MOSFET P-P(peak-to-peak) 峰-- 峰+:@$ z] ,dPPM(pulse phase modulation) 脉冲相位洲制[ dw F$Y PRD(piezoelectric radiation detector) 热电辐射控测器BaEX !w PROM(programmable read only memory) 可编只读程存储器 PRT(platinum resistance thermometer) 铂电阻温度计PRT(pulse recurrent time)脉冲周期时间-PUT(programmable unijunction transistor) 可编程单结晶体管EbiCt PWM(pulse width modulation) 脉宽调制/QlZ %|XR(resistance,resistor) 电阻,电阻器JN/ CvmWRRAM(random access memory) 随机存储器/Ml( P4~i NRCT(reverse conducting thyristor) 逆导晶闸管hO xoraREF(reference) 参考,基准J / LIG ZFoREV(reverse)反转R/F(radio frequency) 射频jnl (X 9-rh RGB(red/green/blue) 红绿蓝w"aGP _w ROM(read only memory) 只读存储器f z - Eh( N RP(resistance potentiometer) 电位器gyKs /_ 3 RST(reset) 复位信号b5b *C{eqJRT(resistor with in here nt variability depe ndent) 热敏电阻一 RTD(resistance temperature detector) 电阻温度传感器6]r, \5 RTL(resistor transistor logic) 电阻晶体管逻辑(电路) 6TW 2 s$0+ RV(resistor with inherent variability dependent on the a 8?# voltage) 压敏电阻器,] x<5#Z SA( switching assembly) 开关组件SBS(silicon bi-directional switch) 硅双向开关,双向硅开关c6 c[ sYU!SCR(silicon controlled rectifier) 可控硅整流器w-.{ S 7i ESCS(safety control switch) 安全控制开关|GhWf: (SCS(silicon controlled switch) 可控硅开关#e&/ yDYpYSCS(speed control system) 速度控制系统}ed /N-=SCS(supply control system) 电源控制系统S 5 2} JoRSG(spark gap) 放电器XM- dAVm. 8SIT(static in duction tran sformer)静电感应晶体管-SITH(static induction thyristor) 静电感应晶闸管s J B .]SP(shift pulse) 移位脉冲w S nT] ]#ASPI(serial peripheral interface) 串行外围接口 B o&+@ ]SR(sample realy,saturable reactor) 取样继电器,饱和电抗器p -V7 )"nSR(silicon rectifier) 硅整流器 E " 6K}SRAM(static random access memory) 静态随机存储器TADw@ cX SSR(solid-state relay)固体继电器-SSR(switching select repeater) 中断器开关选择器"X?,MWn / SSS(silicon symmetrical switch) 硅对称开关,双向可控硅- ?1 bPnru SSW(synchro-switch) 同步开关=cMw M@Z~zST(start)启动…ST(starter)启动器• •STB(strobe)闸门,选通脉冲-T(transistor)晶体管,晶闸管…TACH(tachometer)转速计,转速表TP(temperature probe)温度传感器-TRIAC(triodes AC switch)三极管交流开关TTL(transistor-transistor logic)晶体管一晶体管逻辑TV(televisi on)电视•UART(universal asynchronous receiver transmitter) 通用异步收发器•••VCO(voltage con trolled oscillator)压控振荡器 -VD(video decoders)视频译码器-VDR(voltage dependent resistor)压敏电阻VF(video frequency)视频*V/ F(voltage-to-frequency)电压/频率转换V/ I(voltage to current convertor)电压-电流变换器■?VM(voltmeter)电压表-VS(vacuum switch)电子开关•VT(visual telephone)电视电话-VT(video terminal)视频终端51系列单片机的中斷系统如圏组2所示口它由屮断源、中断标志位、中斷控制位、W 件査询机构组成口其中*中斷源、个.叩外部中断0(而定时器/计数器中斷Q(T/C0)> 外部中斷1(而h定时器小数掘中断1CT/C1).串行口中BKTXD. RXD);外部中斷触发方戌控制位2个,CPITO. IT1,中断标志位6个,即IEO、TFO. IE1, TF1, TI、RJ:'I' 斷控制总开关位1个,叩EA*中断控制分开关隹5个,HP EXO. ETO、EXL ETE ES:中斷控制忧先级位5个* UIJ PXO. PTO. PX1. PTK PS.T J CI. KJXi 1T9-1蓦堰#前上口图4.2 51系列单片机的中断系统TF3沮%•:TA总线:指能为多个部件服务的信息传送线,在微机系统中各个部件通过总线相互通信。
单片机缩写的英文全称及中文名称(利于理解)PC = progammer counter // 程序计数器ACC = accumulate // 累加器PSW = progammer status word // 程序状态字SP = stack point // 堆栈指针DPTR = data point register // 数据指针寄存器IP = interrupt priority // 中断优先级IE = interrupt enable // 中断使能TMOD = timer mode // 定时器方式(定时器/ 计数器控制寄存器)ALE = alter (变更,可能是)PSEN = progammer saving enable // 程序存储器使能(选择外部程序存储器的意思)EA = enable all(允许所有中断)完整应该是enable all interruptPROG = progamme (程序)SFR = special funtion register // 特殊功能寄存器TCON = timer control // 定时器控制PCON = power control // 电源控制MSB = most significant bit// 最高有效位LSB = last significant bit// 最低有效位CY = carry //进位(标志)AC = assistant carry // 辅助进位OV = overflow // 溢出ORG = originally // 起始来源DB = define byte // 字节定义EQU = equal // 等于DW = define word // 字定义E = enable // 使能OE = output enable // 输出使能RD = read // 读WR = write // 写中断部分:INT0 = interrupt 0 // 中断0INT1 = interrupt 1// 中断1T0 = timer 0 // 定时器0T1 = timer 1 // 定时器1TF1 = timer1 flag // 定时器1 标志(其实是定时器1中断标志位)IE1 = interrupt exterior //(外部中断请求,可能是)IT1 = interrupt touch //(外部中断触发方式,可能是)ES = enable serial //串行使能ET = enable timer // 定时器使能EX = enable exterior // 外部使能(中断)PX = priority exterior // 外部中断优先级PT = priority timer // 定时器优先级PS = priority serial // 串口优先级寄存器部分:SFR:special funtion register // 特殊功能寄存器(片内RAM 80H~FFH) ACC:accumulate // 累加器PSW:progammer status word // 程序状态字SP:stack point // 堆栈指针DPL,DPH:DPTR(data point register // 数据指针寄存器)的低8 位和高8 位IE:interrupt enable // 中断使能IP:interrupt priority // 中断优先级PCON:power control // 电源控制SCON:serial control // 串行口控制SBUF:serial buffer // 串行数据缓冲TCON:timer control // 定时器控制TMOD:timer mode // 定时器方式PSW:CY:carry (psw.7) // 进位(标志)AC:auxiliary carry (psw.6) // 辅助进位F0: (psw.5) // 用户自定义标志位RS1,RS0:register select (psw.4,psw.3)〃工作寄存器组选择位OV:overflow (psw.2) //溢出P:parity (psw.0) // 奇偶校验位IE:EA:Enable All Interrupt //CPU 开/关中断控制位ET1:Enable Timer //定时器2溢出中断允许位ES:Enable Serial Port //串行口中断允许位EX:Enable External //外部中断1 的中断允许位IP:PS:Priority Serial //串口优先级PT:Priority Timer //定时器优先级PX:Priority External //外部中断优先级SCON:RI:Receive Interrupt // 串行口接收中断请求标志位TI:Transmit Interrupt //串行口发送中断请求标志位TCON:TF1:Timer1 Overflow Flag // 定时器1 溢出中断请求标志TR1:Timer1 Run // 定时器1 启动控制位IE1:Interrupt Edge //外部中断1 请求标志位IT1:Interrupt Type //外部中断1 触发方式选择位8051 引脚:RST:RESET (9)// 复位,重启P3:RXD:Received eXchange Data ( 1 0 , p 3 . 0)//接收串行数据TXD:Transmit eXchange Data (11,p3.1)// 发送串行数据INTO:interrupt 0 (12,p3.2)〃中断0INT1:interrupt 1 (13,p3.3)// 中断1 T0:timer 0 (14,p3.4)// 定时器0T1:timer 1 (15,p3.5)// 定时器1RD: ReaD (16,p3.6)〃外部数据存储器(RAM)的读信号WR: WRite (17,p3.7)〃外部数据存储器(RAM)的写信号XTAL2,XTAL1:External Crystal Oscillator (18,19) //外部晶体振荡器PSEN:Program Store Enable (29) // 程序存储器(ROM)使能ALE:Address Latch Enable (30) //地址锁存EA External Address Enable (31) // 外部程序存储器(ROM)地址允许其它:OE:output enable // 输出使能MSB = most significant bit// 最高有效位LSB = last significant bit// 最低有效位ORG = originally // 起始来源DB = define byte // 字节定义EQU = equal //等于DW = define word // 字定义CLKOUT Clock out,时钟输出BUSWDITH总线宽度Vref:参考电压(带ADC的单片机中有的)HSO High Speed Output,高速输出HSI: High Speed In put :高速输入INST:Instruction ,指令READY就绪,总线中的就绪信号或引脚NMI: No Mask Interruput ( Input ) :不可屏蔽的中断请求(输入)BHE: Bank High Enable:存储器的高位允许,如在80286系统中RAM的组织为16位的,分为高8位和低8位数据,分别的控制信号为BHE和BLE51 外部引脚缩写英文解释中文解释RST ( 9) Reset 复位信号引脚RxD (10--P3.0) Receive Data 串口接收端TxD (11--P3.1) Transmit Data 串口发送端INT0(————) ( 12--P3.2)Interrupt0 外部中断0 信号输入引脚INT1(————) (13--P3.3)Interrupt1 外部中断1 信号输入引脚T0 (14--P3.4) Timer0 定时/计数器0 输入信号引脚T1 (15--P3.5) Timer1 定时/计数器1 输入信号引脚WR(———) (16--P3.6)write写信号引脚RD(——— ) (17--P3.7) read 读信号引脚PSEN(————— ) ( 29) progammer saving enable 外部程序存储器读选通信号 ALE ( 30) Address Latch Enable 地址锁存允许信号EA (——— ) (31)enable 外部 ROM 选择信号51 内部寄存器SFR special funtion register 特殊功能寄存器ACC accumulate 累加器 APSW progammer status word 程序状态字CY (PSW.7) carry 进位标志位AC (PSW.6) assistant carry 辅助进位标志位OV (PSW.2) overflow 溢出标志位PC progammer counter 程序计数器DPTR data point register 数据指针寄存器MSB = most significant bit// 最高有效位LSB = last significant bit// 最低有效位TF1 (TCON.7) Timer1 flag T1 中断标志位 TR1 (TCON.6) Timer1 Run T1 运行控制位 TF0 (TCON.5) Timer0 flag T0 中断标志位 TR0 (TCON.4) Timer0 Run T0 运行控制位 IE1 (TCON.3) Interrupt1 exterior 外部中断 1 中断标志位IT1 ( TCON.2) Interrupt1 touch 外部中断 1 触发方式选择位 IE0 (TCON.1)Interrupt0 exterior 外部中断 0 中断标志位 IT0(TCON.0) Interrupt0 touch 0-电平触发 1-下降沿触发 IE ( A8H ) interrupt enable 中断允许寄存器 EA(IE.7) enable all interrupt 中断总允许位 ES(IE.4) enable serial 串行口中断允许位 ET1(IE.3) enable timer 1 T1 中断允许位 EX1(IE.2) enable exterior 1 外部中断 1 中断允许位 ET0(IE.1) enable timer 0 T0 中断允许位 EX0(IE.0) enable exterior 0外部中断 0 中断允许位 定时器控制寄存器 timer control IP PS PT1 PX1 B8H ) (IP.4) (IP.3) (IP.2) (IP.1) (IP.0) interrupt priority priority serial priority timer 1 priority exterior 1 priority timer 0 priority exterior 0 PT0 PX0 PCON (87H) power control TMOD ( 89H ) timer mode 中断优先级寄存器 串口优先级标志位 定时器 1 优先级标志位外部中断 1 优先级标志位 定时器 0 优先级标志位 外部中断 0优先级标志位 电源控制和波特率选择 定时器方式控制寄存器 SP stack point 堆栈指针TCONOE = output enable // 输出使能。
