梁柱钢筋平法标注图解

梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
3 20（3跨下部钢筋_上排）
锚固长度
4 20（3跨下部钢筋_下排） 锚固长度
梁下部钢筋
锚固长度
梁内钢筋说明
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）：
层高-梁高-上层非连 接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长 度+非搭接区长度+伸入 下层的锚固长度
箍筋（根数）：
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
暗（端）柱钢筋：
• 纵筋 –基础层，需要输入插筋（格式同墙向竖向钢筋） –中间层＝层高+伸入上层的长度 –顶层＝净高+锚固
• 如果是端柱，顶层锚固要区分边、中、角柱， 要区分外侧钢筋和内侧钢筋。因为端柱可以看 作是框架柱，所以其锚固也同框架柱相同。
• 箍筋：自由组合
暗梁
• 暗梁随墙走，故其钢筋计算很简 单 –纵筋＝暗梁净长+锚固 –箍筋
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
搭接：钢筋长度不够需要接长所发生的驳接，有绑
扎搭接、焊接、机械连接。
钢筋绑扎搭接
钢筋搭接图样
Fra Baidu bibliotek
常见钢筋混凝土构件
•梁 •柱 •板 •剪力墙 •楼梯 •基础
梁分类
• 框架梁 • 屋面框架梁 • 非框架梁 • 悬挑梁
关于平法的识图及配筋构造
2400
150 6 22 4/2
（梁净长）1/3 （梁净长）1/4
KL4(3A)
B
C
上部贯通筋 2 22
6900 7 20 3/4
（梁净长）1/3 （梁净长）1/4 250 150 6 22 4/2
D
悬臂梁上部上排钢筋 2 22 悬臂梁上部下排钢筋 2 22
中间支座负筋（上排）2 22 中间支座负筋（下排）2 22
端支座负筋（上排）2 22 端支座负筋（上排）2 22
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
锚固：为了使钢筋不被拔出就必须有一定的埋入
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
（弯锚、直锚）
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae
–内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
墙身水平筋计算总结：
• 无论墙身转角为直角、丁直角、十字角 甚至斜交角，墙身水平钢筋的长度计算 只区分墙端为端柱还是暗柱，总的来说 就是墙身端为暗柱时，水平钢筋算墙长； 墙端为端柱时，水平钢筋算净长+锚固。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
端柱 暗柱 暗梁 连梁
根数 纵筋 箍筋
顶层 中间层
墙端为端柱 墙端为暗柱
基础层 中间层
顶层
箍筋 纵筋
外侧钢筋连续通过 外侧钢筋不连续通过 外侧钢筋连续通过 外侧钢筋不连续通过
墙身水平钢筋(墙端为暗柱)：暗柱相与平墙身
• 长度：
–墙端为暗柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长-2*保护层 –内侧钢筋＝墙长-2*保护层+弯折
连梁
• 纵筋 –顶层连梁，长度＝洞口宽+左右两边锚固 –中间层连梁，长度＝洞口宽+左右两边锚固
• 箍筋 –顶层连梁，纵筋长度范围内均布置箍筋 –中间层连梁，洞口范围内布置箍筋。
墙身竖向钢筋
• 长度 –基础层，需要增加插筋。 –中间层＝层高+伸入上层的搭接 –顶层＝净高+锚固
• 根数＝墙净长-2*50 /间距+1（墙身竖向钢 筋从暗柱、端柱边50mm开始布置）
墙身拉筋
• 长度＝墙厚-2*保护层+弯钩
• 根数＝墙净面积/拉筋的布置面积 –注：墙净积是指要扣除暗（端）柱、暗 （连）梁；拉筋的面筋面积是指其水平 方向间距*竖向间距。
• 6Φ25 4/2表示6根钢筋上排有4根下排有2根
柱
梁高
锚固长度
2b
2J
梁高
层高 >=35d;>=500
电渣压力焊
1b
1J
>=500 >=hc >=hn/6
基础顶面
基础高
箍筋：保证纵向钢筋的位置正确，又防止纵 向钢筋压曲，从而提高柱承载能力。在构件 中，箍筋应做成封闭式。
柱中的箍筋一般仅按构造要求配置： （1）、柱是一种受压构件，在承受荷载时 ，由于“长细比”影响，纵向钢筋可能过早 地被压弯屈而丧失承载能力，因此，利用箍 筋将它们围住，以改善抗弯曲条件。 （2）、配置箍筋，使柱的钢筋形成一个完 整的骨架，与纵向钢筋互相联系，满足施工 的要求。
4 20 150 450
5 22 325 325
KZ1 650*600 4 22 φ10@100/200
层号 层高 标高 5 3.6 15.870
4 3.6 12.270
3 3.6 8.670
2 4.2 4.470
C
1 4.5 -0.03
-1 4.5 -4.53
-2 4.5 -9.03
基础底板 1.2

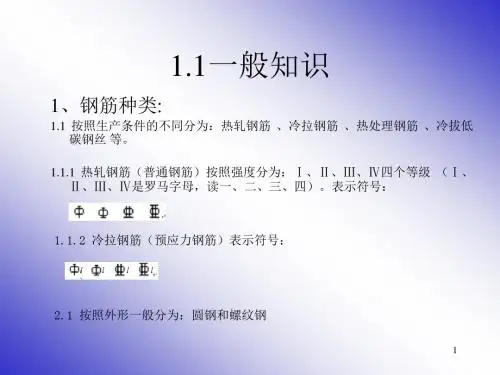

1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
距为100非加密区为200，肢数为2； • 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根
一级、直径是10的腰筋； • （4 Φ 12）表示4根一级、直径是12的架立筋； • （-0.100）表示梁顶标高；
原位标注：
• 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上2 根直径是22的。
• 外侧钢筋不连续通过
–外侧钢筋＝墙长- 2*保护层 +0.65*2Lae
–内侧钢筋＝墙长- 2*保护层+弯折
• 根数：层高-2*50/间距+1（暗梁、 连梁墙身水平筋照设）
墙身水平钢筋（墙端为端柱）端柱墙突身出
• 长度：
–墙端为端柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长- 2*保护层 –内侧钢筋＝墙净长+锚固长度
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
