电路电子 变压器

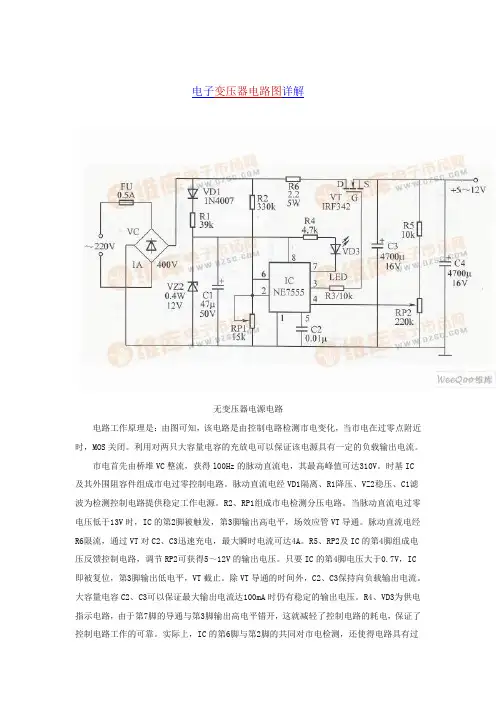

电子变压器电路图详解无变压器电源电路电路工作原理是：由图可知，该电路是由控制电路检测市电变化，当市电在过零点附近时，MOS关闭。

利用对两只大容量电容的充放电可以保证该电源具有一定的负载输出电流。

市电首先由桥堆VC整流，获得l00Hz的脉动直流电，其最高峰值可达310V。

时基IC及其外围阻容件组成市电过零控制电路。

脉动直流电经VD1隔离、R1降压、VZ2稳压、C1滤波为检测控制电路提供稳定工作电源。

R2、RP1组成市电检测分压电路。

当脉动直流电过零电压低于13V时，IC的第2脚被触发，第3脚输出高电平，场效应管VT导通。

脉动直流电经R6限流，通过VT对C2、C3迅速充电，最大瞬时电流可达4A。

R5、RP2及IC的第4脚组成电压反馈控制电路，调节RP2可获得5～12V的输出电压。

只要IC的第4脚电压大于0.7V，IC 即被复位，第3脚输出低电平，VT截止。

除VT导通的时间外，C2、C3保持向负载输出电流。

大容量电容C2、C3可以保证最大输出电流达100mA时仍有稳定的输出电压。

R4、VD3为供电指示电路，由于第7脚的导通与第3脚输出高电平错开，这就减轻了控制电路的耗电，保证了控制电路工作的可靠。

实际上，IC的第6脚与第2脚的共同对市电检测，还使得电路具有过电压闭锁功能。

显然，本电源的不足之处是由于电路本身不能与市电隔离。

因此电路及其负载均会带上市电。

本文介绍的电子变压器，输入为AC220V，输出为AC12V，功率可达50W。

它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路，其性能稳定，体积小，功率大，因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。

电路如图所示。

其工作原理与开关电源相似，二极管VD1～VD4构成整流桥把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器T2对高频高压脉冲降压，获得所需的电压和功率。

R1为限流电阻。

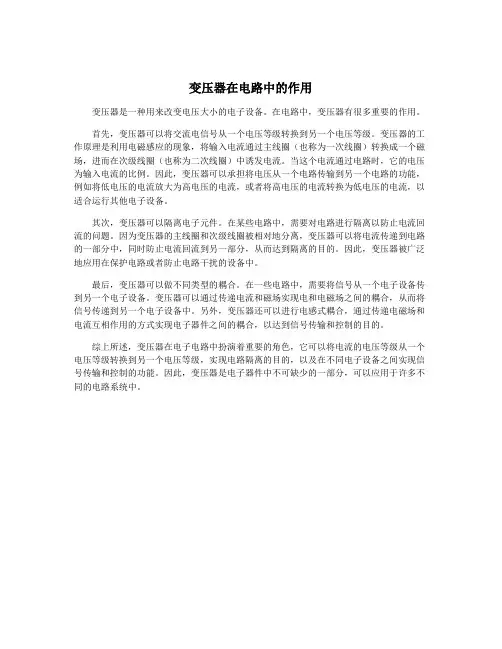

变压器在电路中的作用
变压器是一种用来改变电压大小的电子设备。

在电路中，变压器有很多重要的作用。

首先，变压器可以将交流电信号从一个电压等级转换到另一个电压等级。

变压器的工作原理是利用电磁感应的现象，将输入电流通过主线圈（也称为一次线圈）转换成一个磁场，进而在次级线圈（也称为二次线圈）中诱发电流。

当这个电流通过电路时，它的电压为输入电流的比例。

因此，变压器可以承担将电压从一个电路传输到另一个电路的功能，例如将低电压的电流放大为高电压的电流，或者将高电压的电流转换为低电压的电流，以适合运行其他电子设备。

其次，变压器可以隔离电子元件。

在某些电路中，需要对电路进行隔离以防止电流回流的问题。

因为变压器的主线圈和次级线圈被相对地分离，变压器可以将电流传递到电路的一部分中，同时防止电流回流到另一部分，从而达到隔离的目的。

因此，变压器被广泛地应用在保护电路或者防止电路干扰的设备中。

最后，变压器可以做不同类型的耦合。

在一些电路中，需要将信号从一个电子设备传到另一个电子设备。

变压器可以通过传递电流和磁场实现电和电磁场之间的耦合，从而将信号传递到另一个电子设备中。

另外，变压器还可以进行电感式耦合，通过传递电磁场和电流互相作用的方式实现电子器件之间的耦合，以达到信号传输和控制的目的。

综上所述，变压器在电子电路中扮演着重要的角色，它可以将电流的电压等级从一个电压等级转换到另一个电压等级，实现电路隔离的目的，以及在不同电子设备之间实现信号传输和控制的功能。

因此，变压器是电子器件中不可缺少的一部分，可以应用于许多不同的电路系统中。

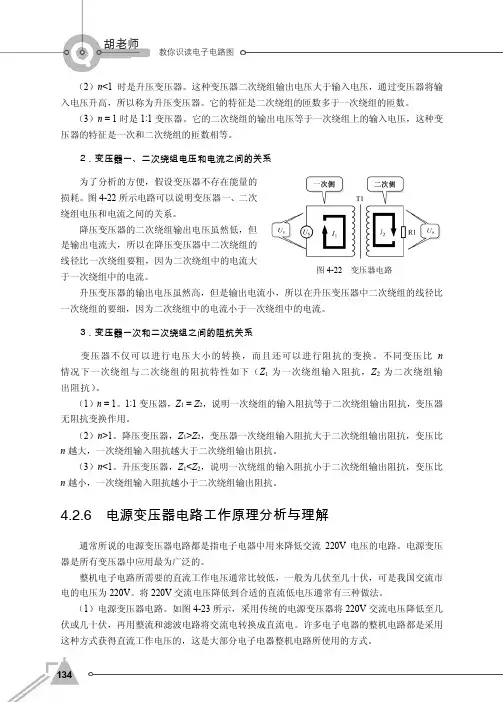

教你识读电子电路图134 胡老师（2）n <1时是升压变压器。

这种变压器二次绕组输出电压大于输入电压，通过变压器将输入电压升高，所以称为升压变压器。

它的特征是二次绕组的匝数多于一次绕组的匝数。

（3）n = 1时是1:1变压器。

它的二次绕组的输出电压等于一次绕组上的输入电压，这种变压器的特征是一次和二次绕组的匝数相等。

2．变压器一、二次绕组电压和电流之间的关系为了分析的方便，假设变压器不存在能量的损耗。

图4-22所示电路可以说明变压器一、二次绕组电压和电流之间的关系。

降压变压器的二次绕组输出电压虽然低，但是输出电流大，所以在降压变压器中二次绕组的线径比一次绕组要粗，因为二次绕组中的电流大于一次绕组中的电流。

升压变压器的输出电压虽然高，但是输出电流小，所以在升压变压器中二次绕组的线径比一次绕组的要细，因为二次绕组中的电流小于一次绕组中的电流。

3．变压器一次和二次绕组之间的阻抗关系变压器不仅可以进行电压大小的转换，而且还可以进行阻抗的变换。

不同变压比n 情况下一次绕组与二次绕组的阻抗特性如下（Z 1为一次绕组输入阻抗，Z 2为二次绕组输出阻抗）。

（1）n = 1。

1:1变压器，Z 1 = Z 2，说明一次绕组的输入阻抗等于二次绕组输出阻抗，变压器无阻抗变换作用。

（2）n >1。

降压变压器，Z 1>Z 2，变压器一次绕组输入阻抗大于二次绕组输出阻抗，变压比n 越大，一次绕组输入阻抗越大于二次绕组输出阻抗。

（3）n <1。

升压变压器，Z 1<Z 2，说明一次绕组的输入阻抗小于二次绕组输出阻抗，变压比n 越小，一次绕组输入阻抗越小于二次绕组输出阻抗。

4.2.6 电源变压器电路工作原理分析与理解通常所说的电源变压器电路都是指电子电器中用来降低交流220V 电压的电路。

电源变压器是所有变压器中应用最为广泛的。

整机电子电路所需要的直流工作电压通常比较低，一般为几伏至几十伏，可是我国交流市电的电压为220V 。

电子变压器生产工艺电子变压器是一种将交流电转换为特定电压或电流输出的装置。

电子变压器的生产工艺主要包括以下几个步骤：电路设计、元器件选型、印刷电路板制造、元器件焊接、组装和测试。

首先，电路设计是电子变压器生产的关键步骤。

根据需求设计电子变压器的电路结构和参数，包括输入输出电压、电流、功率和效率等。

在设计过程中还需考虑稳压、保护等功能，确保电子变压器的可靠性和安全性。

其次，根据电路设计的要求，进行元器件的选型。

选取适当的电感元件、电容元件、晶体管、集成电路等，确保元器件的性能和质量符合要求。

同时要考虑成本和可获得性，选择性价比最高的元器件。

接下来，根据电路设计和元器件选型结果，进行印刷电路板（PCB）的制造。

PCB是支撑和连接各个元器件的重要部分。

根据设计要求，绘制PCB的布线图，并使用电路板制造设备将布线图制成实际的PCB板。

在制造过程中，需要严格控制板的质量，确保线路的连通性和稳定性。

然后，进行元器件的焊接。

将选定的元器件焊接到PCB板上，确保元器件与PCB板之间的电气连接牢固可靠。

焊接过程可以通过手工焊接或自动焊接设备完成，确保焊接质量和效率。

最后，进行组装和测试。

将焊接好的PCB板组装到变压器的外壳内，确保外壳的绝缘和安全性。

然后进行全面的电气性能测试，包括输入输出电压、电流和功率等参数的测量，以及稳压、保护等功能的测试。

同时还要进行寿命测试，确保电子变压器在长时间使用中的稳定性和可靠性。

综上所述，电子变压器的生产工艺涉及到电路设计、元器件选型、PCB制造、元器件焊接、组装和测试等多个步骤。

通过严格控制每个环节的质量，可以生产出高性能、高可靠性的电子变压器。

简述变压器的概念一、引言变压器是电力系统中最常见的电气设备之一，它是用来改变交流电压的设备。

在现代工业生产和日常生活中，变压器被广泛应用于各种场合，如电力输配电、电子设备、照明等。

二、基本概念1. 什么是变压器变压器是一种能够将交流电能从一个电路传递到另一个或多个电路的装置，通过变换互感器的绕组数比来改变输入和输出端的电压。

2. 变压器的构成通常，一个标准的变压器由两个或多个互相绝缘的线圈组成。

其中一个线圈称为“主绕组”，另一个称为“副绕组”。

主绕组连接到输入源（高压侧），副绕组连接到输出负载（低压侧）。

3. 变压器的工作原理当交流电通过主绕组时，它会产生磁场。

这个磁场会穿过铁芯并传递到副绕组中。

根据法拉第定律，当磁通量发生变化时，会在导体中产生感应电动势。

因此，在副绕组中会产生一定的电压。

这个电压与主绕组中的电压成正比，但是与副绕组中的绕组数成反比。

三、变压器的分类1. 按照用途分类根据变压器的用途，可以将其分为功率变压器、配电变压器、特殊变压器等。

2. 按照结构分类根据变压器的结构，可以将其分为油浸式变压器、干式变压器、气体绝缘变压器等。

3. 按照相数分类根据变压器中主副绕组之间的连接方式，可以将其分为单相变压器和三相变压器。

4. 按照功率大小分类根据变压器的功率大小，可以将其分为小型变压器、中型变压器和大型变压器。

四、应用领域1. 电力输配电领域：在输配电系统中，大型功率变压器被广泛应用于高电平输电和低电平配电系统。

2. 工业生产领域：在工业生产过程中，各种类型的特殊用途变压器被广泛应用于机床、焊接设备、起重设备等方面。

3. 电子设备领域：在电子设备中，变压器被广泛应用于各种类型的开关电源、充电器、逆变器等。

4. 照明领域：在照明领域，变压器被广泛应用于灯具、投影仪等方面。

五、常见问题1. 变压器为什么会发热？变压器发热的原因主要是由于铁芯和线圈的损耗以及铁芯和线圈之间的涡流损耗。

2. 变压器为什么会有噪音？变压器噪音的主要原因是由于铁芯和线圈之间的振动产生的机械声波。

简易大功率电子变压器制作！四款电子变压器电路图
放送
简易大功率电子变压器制作
 介绍的电子变压器克服了传统硅钢片变压器体积、重量大、效率低、价格高的缺点，电路成熟，性能稳定。

 本电子变压器工作原理与开关电源相似，电路原理图见图1，由VD1-VD4将市电整流为直流，再把直流变成几十千赫兹的　高频电流，然后用铁氧休变压器对高频、高压脉冲降压。

图中R2、C1、VD5为启动触发电路。

C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。

 元器件选择与制作
 L1、L2、L3分别绕在H7&amp;TImes;4&amp;TImes;2mm3的磁环上，
L1、L2绕6匝;L2绕1匝。

L4、L5绕在
H31&amp;TImes;18&amp;TImes;7mm3的磁环上，L4绕用Φ=0.1mm的高强度线绕340匝;L5用Φ=1.45mm的高强度线绕20匝。

VT1、VT2选用耐压BVceo≥350V大功率硅管。

其它元件无特殊要求。

 电路正常工作时，A点工作电压约为215V，B点约为108V，C点约为
10V，D点约为25V。

如果不振荡，检查VT1、VT2及L1、L2、L3的相位是否正常（交换L3的两根接线即刻）。

改变L5的匝数可改变输出电压。

 500W大功率变压器电路
 如图为500W大功率变压器电路原理。

电路采用TL494为振荡器，
VT1～VT6为激励级，是输出为500W的大功率逆变电路。

TL494在该逆变。

电子变压器与传统变压器的比较分析概述：变压器是电力系统中常见的电气设备，用于变换电压和电流。

传统变压器是利用电磁感应原理工作的，而电子变压器则采用电子元器件实现电压变换。

本文将对电子变压器与传统变压器进行比较分析，探讨其各自的优势和劣势。

一、工作原理传统变压器是基于电磁感应原理工作的，它由铁芯和线圈组成。

当输入线圈通电时，产生的磁场通过铁芯传导到输出线圈，从而实现电压的变换。

而电子变压器则采用电子元器件（如MOSFET、IGBT等）来实现电压变换，通过变换器拓扑电路将输入电压变换到期望的输出电压。

二、体积和重量传统变压器通常采用铁芯，因此体积较大且重量较重。

而电子变压器采用电子元器件，所以体积较小且重量较轻。

这使得电子变压器在一些对体积和重量要求较高的应用场景中具有优势，比如便携式设备和航天器等。

三、效率与损耗传统变压器的效率通常较高，尤其在大功率应用中表现突出。

它们仅通过铜线的电阻损耗和铁芯的磁滞和涡流损耗来耗散能量。

而电子变压器由于采用了电子元器件，其效率也较高。

然而，电子变压器由于存在开关器件的开关损耗和电源电容的导通损耗等额外因素，相对传统变压器会有一定的能量损耗。

但随着电子元器件技术的不断发展，这个差距正在逐渐缩小。

四、可靠性和寿命传统变压器由于没有易损坏的元器件，其可靠性较高。

然而，传统变压器的寿命可能会受到铁芯的磁滞损耗和绝缘老化等因素的限制。

相比之下，电子变压器由于采用了电子元器件，其可靠性和寿命可能会受到元器件的质量、散热等因素的影响。

然而，电子变压器的可靠性也在不断提升，尤其是采用了可靠性较高的电子元器件和散热技术。

五、调节能力和响应速度传统变压器的调节能力较差，一般通过改变输入电压或者改变输出线圈的绕组来实现电压的调节。

而电子变压器采用电子元器件来实现电压的调节，具备更高的调节能力。

此外，电子变压器的响应速度也较快，可以更快地响应输入电压或负载的变化。

六、成本传统变压器的制造成本通常较低，尤其是在大批量生产时。

变压器去耦等效电路概述变压器去耦等效电路是一种常用的电子电路，用于去除输入和输出之间的直流偏置，使得信号能够在变压器上进行传输。

该电路通过使用一个变压器和适当的电容来实现。

本文将详细介绍变压器去耦等效电路的原理、设计和应用。

原理在电子电路中，变压器被广泛用于信号传输和电源转换。

变压器去耦等效电路利用了变压器的特性，将输入和输出之间的直流信号隔离开来，只允许交流信号通过。

这样可以消除直流偏置，提高信号的质量和稳定性。

变压器去耦等效电路通常由两部分组成：一个变压器和一个耦合电容。

变压器的作用是将输入和输出之间的直流信号隔离开来，只允许交流信号通过。

耦合电容则用于连接变压器的输入和输出端口，使得交流信号能够在变压器上进行传输。

设计设计一个合适的变压器去耦等效电路需要考虑以下几个方面：1. 输入和输出的电压和电流要求：根据具体的应用需求，确定输入和输出的电压和电流范围。

2. 变压器的参数选择：根据输入和输出的电压和电流要求，选择合适的变压器。

变压器的参数包括变比、绕组数、磁芯材料等。

3. 耦合电容的选择：根据变压器的特性和输入输出的频率范围，选择合适的耦合电容。

耦合电容的参数包括容值、电压等级等。

4. 电路布局和连接：将变压器和耦合电容按照设计要求进行布局和连接。

注意保持电路的良好接地和信号传输的可靠性。

应用变压器去耦等效电路广泛应用于各种电子设备和系统中，特别是在需要信号传输和电源转换的场合。

以下是一些常见的应用场景：1. 音频设备：在音频放大器和扬声器系统中，变压器去耦等效电路可以提高音频信号的质量和稳定性。

2. 通信系统：在通信设备和系统中，变压器去耦等效电路可以隔离输入和输出之间的直流偏置，提高信号传输的可靠性和抗干扰能力。

3. 电源转换器：在电源转换器中，变压器去耦等效电路可以隔离输入和输出之间的直流偏置，保护负载和电源的安全。

4. 仪器仪表：在各种仪器仪表中，变压器去耦等效电路可以提供稳定的信号传输和精确的测量结果。

自制直流电子变压器的原理
自制直流电子变压器的原理是利用电子元件（如晶体管、二极管等）来实现电压的升降。

其基本原理如下：
1. 电源部分：直流电源通过整流和滤波电路得到稳定的直流电压。

2. 控制部分：利用控制电路来控制电子元件的开关状态，以调节输出电压。

3. 开关元件：使用晶体管等元件作为开关，通过控制其导通和截止来实现电压的升降。

4. 变压器部分：利用变压器的原理，将输入电压转换为输出电压。

通过控制开关元件的开关频率和占空比，可以实现输出电压的调节。

具体工作过程如下：
1. 当控制电路控制晶体管导通时，电流通过变压器的一侧绕组，产生磁场。

2. 磁场通过变压器的铁芯传递到另一侧绕组，诱导出电压。

3. 当控制电路控制晶体管截止时，电流停止通过变压器的一侧绕组，磁场消失。

4. 磁场消失时，诱导出的电压也会消失。

5. 通过控制晶体管的开关频率和占空比，可以调节电流通过变压器的时间，从而调节输出电压的大小。

需要注意的是，自制直流电子变压器需要合理选择电子元件和变压器的参数，以保证电路的稳定性和可靠性。

此外，还需要进行合理的保护措施，以防止过载和
短路等故障的发生。

电子变压器工作原理
电子变压器是一种常见的电力转换装置，可以将交流电的电压从一级调整为另一级，同时改变电流的大小。

它由输入电路、输出电路和互感器组成。

在电子变压器中，输入电路通过与互感器耦合，将交流电能传递给互感器的一侧。

互感器是变压器的核心部件，由一对绕组（即一次绕组和二次绕组）和铁芯组成。

当输入电流通过一次绕组时，产生的磁通会在铁芯中产生磁场，进而诱导出二次绕组中的电流。

根据电磁感应定律，互感器中的磁通和电压成正比。

因此，当一次绕组中的电源电压改变时，互感器中的磁场也会随之改变，从而诱导出二次绕组中不同的电压。

这就是电子变压器将输入电压转换为输出电压的基本原理。

除了电压转换外，电子变压器还可以改变输入和输出电流的大小。

这是因为互感器的绕组比例可以根据需要进行调整。

根据绕组的匝数比例，二次绕组中的电流可以与一次绕组中的电流成相应的比例关系。

因此，通过调节绕组的匝数比例，可以实现输入电流与输出电流之间的变换。

需要注意的是，电子变压器的效率通常较高，因为它利用了互感器中的磁场耦合效应，减少了能量的损耗。

同时，电子变压器还能实现电压和功率的精确调控，并具有较低的噪声和辐射水平。

总之，电子变压器通过互感器的磁场耦合效应，将输入电压转换为输出电压，并改变输入电流与输出电流之间的比例关系。

这种电力转换装置在各种电子设备和电力系统中都有广泛的应用。

什么是变压器它在电子电路中的作用是什么什么是变压器，它在电子电路中的作用是什么变压器是电力工程中常见的一种电气设备，它主要用于改变电压的大小和调整电能的传输。

在电子电路中，变压器也扮演着重要的角色。

本文将介绍变压器的定义、组成和工作原理，以及它在电子电路中的作用。

一、变压器的定义和组成变压器是由一对绕组和一个磁性铁芯构成的。

绕组是由导线绕制而成的线圈，可分为初级绕组和次级绕组。

初级绕组通常接入电源，而次级绕组则用于连接负载设备。

磁性铁芯通常由硅钢片叠压而成，用于集中磁场和提高能量传输效率。

二、变压器的工作原理变压器基于电磁感应原理工作。

当交流电通过初级绕组时，产生的磁场经由铁芯传导到次级绕组，从而在次级绕组中诱导出电流。

根据原理，变压器可实现电压的放大或缩小。

如果次级绕组的匝数少于初级绕组，那么输出电压将低于输入电压，这被称为降压变压器。

相反，如果次级绕组的匝数多于初级绕组，输出电压将高于输入电压，这被称为升压变压器。

三、变压器在电子电路中的作用1.电压变换：变压器主要用于调整电路中的电压大小。

在许多情况下，电力供应的电压与电路所需的电压不匹配，这时变压器就派上了用场。

通过变压器的降压或升压特性，可以将电压适配到电子设备所需要的水平上。

2.电能传输：变压器在电力系统中扮演着传输电能的重要角色。

通过将电压升高或降低，能量可以更高效地传输。

这有助于减少电线损耗和能源浪费。

3.隔离保护：变压器还具有隔离电路的功能。

在某些情况下，需要保护电路中的设备免受电源中潜在的故障或干扰。

通过将电源和负载设备隔离开来，变压器可以有效地防止故障传播并提高电路的安全性。

4.滤波和稳压：变压器还可以用作滤波器和稳压器。

通过选择不同的变压比例和结构参数，变压器可以在电路中实现对高频噪声的滤波，从而提高信号的质量和稳定性。

综上所述，变压器在电子电路中扮演着多重重要的角色，包括电压变换、电能传输、隔离保护和滤波稳压等。

它是电力系统和电子设备中不可或缺的一部分，为我们提供了高效、稳定和安全的电力供应。

电子变压器原理电子变压器是一种电子元件，它可以改变交流电压的大小，是电子电路中常用的重要元件之一。

电子变压器的原理是基于电磁感应的原理，通过磁场的变化来实现电压的变换。

在电子技术领域，电子变压器的应用非常广泛，它可以用于电源适配器、变频器、变压器等电路中。

电子变压器的基本结构由铁芯和绕组组成。

铁芯是电子变压器的核心部件，它能够集中磁场，提高磁通量，从而实现电压的变换。

绕组则是将电子变压器连接到电路中，通过绕组的匝数比和磁通量的变化来实现电压的升降。

在电子变压器中，当输入端施加交流电压时，铁芯中会产生交变磁场，这个交变磁场会穿过绕组，从而在绕组中产生感应电动势，从而使输出端产生相应的电压。

根据电磁感应定律，感应电动势的大小与磁通量的变化率成正比，而磁通量的变化率又与输入输出端的匝数比成正比，因此可以通过改变输入输出端的匝数比来实现电压的变换。

除了匝数比外，电子变压器的电压变换还与铁芯的磁导率和磁通量的变化有关。

当铁芯的磁导率较高时，能够集中更多的磁场，从而提高磁通量，实现更大幅度的电压变换。

而磁通量的变化则取决于输入端的电流大小，当输入端的电流较大时，磁通量的变化也会较大，从而实现更大幅度的电压变换。

在实际应用中，电子变压器通常用于改变交流电压的大小，以适应不同电路的需求。

例如，当需要将220V的交流电压变换为12V的电压时，可以通过合适的匝数比和铁芯材料来实现。

此外，电子变压器还可以用于隔离输入输出端的电路，保护电子设备不受电压浪涌的影响。

总之，电子变压器是一种能够实现电压变换的重要电子元件，它的原理基于电磁感应定律，通过改变输入输出端的匝数比和铁芯材料来实现电压的变换。

在电子技术领域，电子变压器的应用非常广泛，能够满足不同电路对电压的需求，是电子电路中不可或缺的元件之一。

什么是电子变压器它在电路中的应用有哪些电子变压器的应用及作用电子变压器是一种能够根据电源的输入和输出要求来改变电压和电流的装置。

它在电路中扮演着重要的角色，可广泛应用于不同的领域，包括电子设备、通信系统和电力传输。

本文将从电子变压器的定义、原理和在电路中的应用等方面进行探讨。

一、电子变压器的定义和原理电子变压器是一种利用电磁感应原理实现电流和电压转换的装置。

它由一个或多个线圈（也称为主从线圈）和一个铁芯构成。

当通过主线圈的电流发生变化时，会在铁芯中产生磁场，进而感应出从线圈中的电压。

电子变压器的原理基于两个重要的方程：安培定律和法拉第定律。

根据安培定律，主线圈中的电流变化会产生磁场，而根据法拉第定律，磁场的变化又会感应出电压。

通过对主线圈和从线圈的匝数比和电流比的调整，可以实现输入电压和输出电压之间的变换。

二、电子变压器在电路中的应用1. 电源适配器电子变压器广泛应用于电子设备中的电源适配器中。

电源适配器的作用是将交流电压转换为适合电子设备使用的直流电压。

通过调整变压器的匝数比，可以实现高电压输入和低电压输出之间的转换。

电子设备如手机、计算机和摄像机等都依赖适配器提供稳定的电源。

2. 通信设备在通信系统中，电子变压器起到信号隔离和匹配阻抗的作用。

例如，调制解调器中使用了电子变压器来隔离信号的发送端和接收端，从而保证信号的传输质量。

同时，电子变压器还可以调整信号的阻抗，确保信号能够有效地传输。

3. 电力传输电子变压器在电力传输和分配系统中扮演着至关重要的角色。

通过利用变压器进行升压和降压，可以将电力从发电厂输送到不同地方的终端用户。

变压器的应用使得电力传输更加高效和经济，同时也保证了电力的安全性和稳定性。

4. 电子调节在电子电路中，电子变压器还可以用于电子调节。

通过改变变压器中的线圈匝数比例，可以实现对电压的调节。

这种调节方法在许多电子设备中都有应用，如调光灯、电子调谐器和音频放大器等。

5. 平衡电路电子变压器还广泛用于平衡电路中。

变压器t型等效电路变压器是一种常见的电力设备，用于改变交流电的电压和电流。

在电力输送和电子设备中广泛应用。

变压器的工作原理可以用T型等效电路来描述。

在T型等效电路中，电源和负载之间有一个中间节点，两侧分别连接了两个串联的电感。

本文将围绕T型等效电路展开，详细介绍变压器的工作原理和应用。

我们来了解一下变压器的基本结构。

一个典型的变压器由两个线圈组成，分别称为主线圈和副线圈。

主线圈通常接在电源上，负责输入电能；副线圈则连接负载，负责输出电能。

主线圈和副线圈之间通过铁芯相连，铁芯起到了增强磁场的作用。

在T型等效电路中，主线圈和副线圈分别对应T型电路的两个电感。

电感是利用线圈中的电磁感应原理来存储和释放能量的元件。

当主线圈中的电流变化时，会产生一个变化的磁场，这个变化的磁场会穿过副线圈，从而在副线圈中感应出一个电动势。

根据电磁感应定律，电动势的大小与电流变化率成正比。

变压器的工作原理可以通过T型等效电路来解释。

在T型等效电路中，主线圈和副线圈的电感分别用L1和L2表示，两个电感串联在一起，中间节点连接了电源和负载。

电源的电压用V1表示，负载的电压用V2表示。

当电源的电压V1变化时，主线圈中的电流也随之变化。

由于电感的存在，主线圈中电流变化率较大，从而产生一个较大的变化磁场。

这个变化磁场会穿过副线圈，感应出一个电动势。

根据电磁感应定律，电动势的大小与电流变化率成正比。

因此，副线圈中的电压V2也会随之变化。

根据T型等效电路的特点，我们可以得出变压器的工作原理：当主线圈中电流变化时，副线圈中也会感应出一个电动势，从而产生一个变化的电压。

根据电压的变化关系，我们可以调节主线圈和副线圈的匝数比例，从而实现输入电压和输出电压的变化。

变压器的应用非常广泛。

在电力输送中，变压器用于提高输电线路的电压，减少输送损耗。

在电子设备中，变压器用于调整电压和电流，以满足不同电子元件的工作需求。

例如，手机充电器中的变压器可以将交流电转换为直流电，以供手机充电。

电力电子变压器的设计与研究电力电子变压器是一种新型的变压器，它采用电力电子器件替代传统的磁性材料实现能量转换。

它通过电力电子开关实现对输入电源的控制，将电能以可变的频率和幅值输出。

电力电子变压器具有高效率、大功率密度、灵活性高等优点，在电力系统和工业应用中具有广阔的应用前景。

设计一款高效的电力电子变压器需要考虑多个因素。

首先，输入电源的电流和电压范围需要满足所需的输出功率要求。

确定输入电源参数后，可以进一步确定转换器的拓扑结构和电路参数。

常见的拓扑结构包括全桥式和半桥式等，每种拓扑结构都有其适用的工作条件和性能。

此外，选择适当的电力电子元件也是设计过程中的重要一环。

常用的电力电子元件有功率MOSFET、IGBT等，它们具有高速开关、低计算损耗等特点。

对于电力电子变压器的研究，一般主要集中在以下几个方面。

首先是拓扑结构和控制策略方面的研究。

拓扑结构的选择直接关系到变压器的性能和效率，因此需要对各种拓扑结构进行比较和优化。

控制策略包括输出电压、输出频率的控制等，需要通过对电力电子开关的控制来实现。

其次是功率损耗和热管理方面的研究。

由于电力电子变压器工作在高功率和高频率下，会产生较大的损耗和热量，因此需要设计合理的冷却系统来保证设备的正常工作。

最后是变压器的可靠性和互连技术方面的研究。

电力电子变压器的可靠性和寿命是影响其应用的关键因素之一，需要通过研究封装技术和互连技术来提高变压器的可靠性。

在实际应用中，电力电子变压器具有广泛的应用前景。

首先，电力电子变压器可以在电力系统中用于变频调速和功率因数校正等领域。

传统的电力系统中使用的变压器具有固定的输出频率和电压，无法满足电力调节的需求，而电力电子变压器可以实现输出频率和电压的灵活调节，可以提高电力系统的稳定性和效率。

其次，电力电子变压器还可以应用于工业生产中，如电力电子变频器、电力电源、电力调节器等。

这些领域对电力电子变压器的要求更高，需要实现高效率、高可靠性和高功率密度。

电力电子变压器介绍0、刖言电力电子变压器（Power Electronic Transformer简称PET）作为一种新型的能量转换设备，与传统的变压器相比，具有体积小、重量轻、空载损耗小、不需要绝缘油等优点。

它是集电力电子、电力系统、计算机、数字信号处理以及自动控制理论等领域为一体的电力系统前沿研究课题，通过电力电子器件和电力电子变流技术，对能量进行转换与控制，以替代传统的电力变压器。

1、基本原理PET的设计思路源于具有高频连接的AC/AC变换电路，其基本原理见图1,即通过电力电子变换技术将变压器原边的工频交流输入信号变换为高频信号，经高频变压器耦合到副边后，再经电力电子变换还原成工频交流输出。

因高频变压器起隔离和变压作用，因铁心式变压器的体积与频率成反比所以高频变的体积远小于工频变压器，其整体效率高。

输人高频高频输出图1电力电子变压器基本原理框图PET的具体实现方案分两种形式：一是在变换中不含直流环节，即直接AC/AC变换，其原理是：在高频变压器原边进行高频调制，在副边同步解调；二是在变换中存在直流环节，通常在变压器原边进行AC/AC变换，再将直流调制为高频信号经高频变压器耦合到副边后，在副边进行DC/AC变换。

比较两种方案，后种控制特性良好，通过PWM 调制技术可实现变压器原副边电压、电流和功率的灵活控制, 有望成为今后的发展方向。

2、研究现状自1970 年美国GE 公司首先发明了具有高频连接的AC/AC 变换电路后, 很多科研工作者对各种不同结构的具有高频连接的AC/AC 变换器进行了深入的探讨和研究, 并提出了PET 的概念。

美国海军和美国电力科学研究院(EPRI)的研究小组先后提出了一种固态变压器结构，Koo suke Harada 等人也提出了一种智能变压器, 他们通过对高频技术的使用, 使变压器体积减小, 实现恒压、恒流、功率因数校正等功能。

早期的PET的理论和实现研究由于受当时电力电子器件和功率变换技术发展水平的限制, 所提出的各种设计方案均未能实用化, 特别是在可用于实际输配电系统(10kV以上)的PET的研究方面进展不大。

请简要描述电力电子技术四种变换电路
电力电子技术是一门复杂的应用技术，它遍及现代电力系统的各个方面，包括现代电力系统的稳定及发电运行的控制、传输的改善，以及农电、家用电器等的供电。

其中，变换电路是电力电子技术中一个重要的组成部分，本文将重点介绍电力电子技术中四种变换电路。

首先，变压器是电力电子技术中最常用的一种变换电路，通常用于提高低压电压或降低高压电压。

它主要由两个铁心和绕组组成，绕组之间通过磁感应联系，两绕组之间的电压可以按照相同的电流的情况下，合理地进行变压或变压。

变压器的应用广泛，既可以用于高压系统，也可以用于低压系统，它还可以在通信系统中用作抗干扰的重要元件。

其次，反激变换器是电力电子技术中另一种重要的变换电路。

反激变换器是以无源发电机或调速机调节输出电压的一种技术，它可以实现无源发电机或调速机在定额负载范围内的高精度、低抖动的恒定输出，而且可以通过外接元件实现反向控制，可以将有源电力系统变换成无源系统。

再次，整流器是电力电子技术中常用的一种变换电路，主要用于将交流电转换为直流电。

它一般由变压器、晶闸管加整流电路组成，它可以将交流电转换成直流电，并且可以实现电压调节，从而满足电力系统特殊用电要求。

最后，调压器是电力电子技术中另一种常用的变换电路，它可以调节、保护电力系统的电压，主要由调压管、反馈电路、比例稳压控
制器等部分组成，它可以自动地按电网的要求调节输出电压，从而保护电力系统的正常运行。

综上所述，电力电子技术的变换电路有变压器、反激变换器、整流器和调压器，它们分别用于变换电压、调节频率和调节电压，并可以应用到不同系统中，为电力电子技术发展和应用显著贡献。

简单的acdc变压器电路AC/DC变压器电路是一种电子电路，它可以将交流电转换为直流电。

这种电路通常用于将高压交流电转换为低压直流电。

在本文中，我们将详细介绍AC/DC变压器的工作原理和设计。

一、什么是AC/DC变压器？AC/DC变压器是一种用于将交流电转换为直流电的设备。

它通常由一个变压器、整流器和滤波器组成。

变压器用于将高压交流信号转换为低压交流信号，然后整流器将低压交流信号转换为直流信号，最后滤波器用于过滤掉任何残留的杂波。

二、AC/DC变压器的工作原理AC/DC变压器的工作原理可以分为以下几个步骤：1. 变压器：输入的高压交流信号通过变压器被降低到合适的水平。

在这个过程中，输入信号通过一个铁芯线圈，并在输出端产生一个相对较低的输出信号。

2. 整流：经过降低后的输出信号被送入整流桥中，整流桥由四个二极管组成。

这些二极管使得只有正半周的信号通过，从而产生一个半波直流信号。

3. 滤波：半波直流信号被送入滤波器中。

滤波器通常由一个电容器和一个电感线圈组成。

电容器用于平滑输出信号，而电感线圈则用于过滤掉任何残余的高频杂波。

三、AC/DC变压器的设计AC/DC变压器的设计需要考虑以下几个因素：1. 输入和输出电压：输入和输出电压是设计AC/DC变压器时最重要的因素之一。

输入电压通常是高于输出电压的，因此需要使用变压器来降低输入电压。

输出电压应该与所需用途相匹配。

2. 整流桥：整流桥由四个二极管组成，这些二极管应该能够承受所需的最大输出功率，并且应该具有足够大的反向耐受能力。

3. 滤波器：滤波器应该能够平滑输出信号，并过滤掉任何残留的高频杂波。

它通常由一个电容和一个电感线圈组成。

4. 散热：在设计AC/DC变压器时，必须考虑到散热问题。

整流器和滤波器中的元件通常会产生大量的热量，因此需要使用散热器来保持它们的温度在可接受的范围内。

四、AC/DC变压器的应用AC/DC变压器主要用于将高压交流电转换为低压直流电。

bp2535c电路的变压器设计BP2535C电路的变压器设计是电子电路设计中非常重要的一部分。

变压器是一种用于改变交流电压的装置，通过变压器可以实现电压的升高或降低，从而满足不同电器设备对电压的需求。

在进行BP2535C电路的变压器设计时，首先需要确定变压器的额定功率和输入输出电压。

根据BP2535C电路的需求，我们可以确定输入电压为220V，输出电压为12V。

根据这些参数，可以计算出变压器的变比。

在变压器设计中，变压器的变比是一个非常重要的参数。

变压器的变比等于输出电压与输入电压的比值。

在这里，我们可以通过计算得到变压器的变比为12V/220V=0.0545。

接下来，我们需要确定变压器的线圈匝数。

线圈匝数决定了变压器的变比。

根据变压器的变比公式，可以得到变压器的线圈匝数之比等于输入电压与输出电压之比。

在这里，我们可以得到线圈匝数之比为220V/12V=18.33。

根据变压器的线圈匝数之比，我们可以确定变压器的线圈匝数。

线圈匝数决定了变压器的变比。

在BP2535C电路的变压器设计中，我们可以选择输入线圈匝数为1000匝，那么输出线圈匝数可以通过计算得到。

输出线圈匝数等于输入线圈匝数乘以线圈匝数之比，即1000匝*18.33=18330匝。

在变压器的设计中，还需要考虑到变压器的损耗和效率。

变压器的损耗包括铜损和铁损。

铜损是由于线圈的电阻而产生的损耗，铁损是由于铁芯磁化和磁滞导致的损耗。

为了减小损耗和提高效率，我们可以选择合适的导线材料和铁芯材料。

变压器的设计还需要考虑到绝缘和散热。

绝缘是为了保证变压器的安全可靠工作，散热是为了保证变压器不过热。

在BP2535C电路的变压器设计中，我们可以选择合适的绝缘材料和散热装置，以确保变压器的正常运行。

总结一下，BP2535C电路的变压器设计是一个非常重要的步骤。

通过合理选择变压器的额定功率、输入输出电压、线圈匝数和变压器材料，可以实现对电压的升高或降低，满足不同电器设备对电压的需求。
