齐鲁工业大学|机械与汽车工程学院

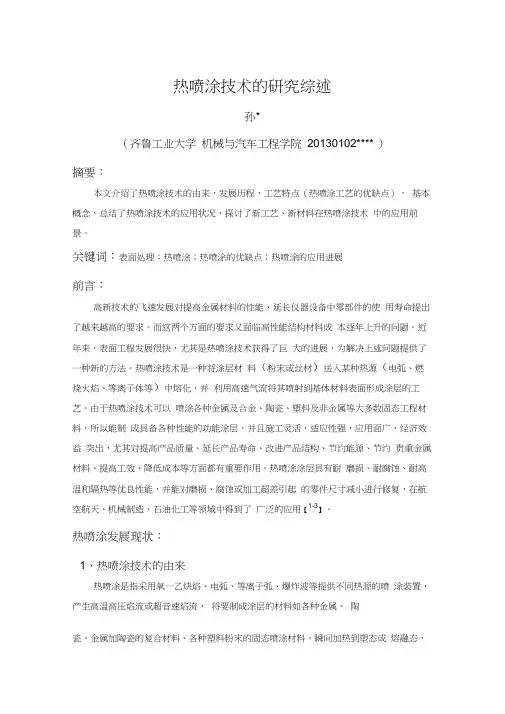

热喷涂技术的研究综述
孙*
（齐鲁工业大学机械与汽车工程学院 20130102****）
摘要：
本文介绍了热喷涂技术的由来，发展历程，工艺特点（热喷涂工艺的优缺点），基本概念，总结了热喷涂技术的应用状况，探讨了新工艺、新材料在热喷涂技术中的应用前景。
关键词：表面处理；热喷涂；热喷涂的优缺点；热喷涂的应用进展
前言：
高新技术的飞速发展对提高金属材料的性能、延长仪器设备中零部件的使用寿命提出了越来越高的要求。而这两个方面的要求又面临高性能结构材料成本逐年上升的问题。近年来，表面工程发展很快，尤其是热喷涂技术获得了巨大的进展，为解决上述问题提供了一种新的方法。热喷涂技术是一种将涂层材料 (粉末或丝材 )送入某种热源 (电弧、燃烧火焰、等离子体等 )中熔化，并利用高速气流将其喷射到基体材料表面形成涂层的工艺。由于热喷涂技术可以喷涂各种金属及合金、陶瓷、塑料及非金属等大多数固态工程材料，所以能制成具备各种性能的功能涂层，并且施工灵活，适应性强，应用面广，经济效益突出，尤其对提高产品质量、延长产品寿命、改进产品结构、节约能源、节约贵重金属材料、提高工效、降低成本等方面都有重要作用。热喷涂涂层具有耐磨损、耐腐蚀、耐高温和隔热等优良性能，并能对磨损、腐蚀或加工超差引起的零件尺寸减小进行修复，在航空航天、机械制造、石油化工等领域中得到了广泛的应用【1-3】。
热喷涂发展现状：
1、热喷涂技术的由来
热喷涂是指采用氧—乙炔焰、电弧、等离子弧、爆炸波等提供不同热源的喷涂装置，产生高温高压焰流或超音速焰流，将要制成涂层的材料如各种金属、陶
瓷、金属加陶瓷的复合材料、各种塑料粉末的固态喷涂材料，瞬间加热到塑态或熔融态，高速喷涂到经过预处理（清洁粗糙）的零部件表面形成涂层的一种表面加工方法。我们把特殊的工作表面叫“涂层”，把制造涂层的工作方法叫“热喷涂”，它是采用各种热源进行喷涂和喷焊的总称。
热喷涂技术最早出现在 20世纪早期的瑞士，随后在前苏联、德国、日本、美国等国得到了不断的发展，各种热喷涂设备的研制、新的热喷涂材料的开发及新技术的应用，使热喷涂涂层质量不断得到提高并开拓了新的应用领域【4】。热喷涂技术在我国始于20世纪50年代，至70年代末形成气候。目前，无论在设备、材料、工艺、科研等方面都在迅速发展与提高，成为表面技术重要组成部分。
2、热喷涂技术的发展历程
在 1993年以前【5-6】介绍较多的是单一热喷涂的技术与方法，其中以火焰喷涂法最为常见。虽然该法(火焰温度可达 3000℃)，可熔化大多数金属，但由于陶瓷材料熔点太高而使该法受到限制。与现有的火焰喷涂、等离子喷涂、电弧喷涂等技术相比，气体爆炸喷涂具有致密性好，孔隙率低，结合强度高等优点。但因爆炸法之粉料以直线束方式射向基体表面，对形状复杂和细小件内壁难以处理，并需专门隔音装置以对付约140分贝的爆炸声，且涂层与基体之结合强度也有待于提高。新近研制的超音速喷涂法利用喷枪(具有混合气体室，燃烧室及扩张嘴)在压力下点燃混合气体，通过扩张使燃烧继续，由此可产生超音速(1370m/s)和高温(2760℃)的气流，从而能喷涂金属陶瓷，例如WC-Co和WC-Cr-Ni等粉末材料，并无脱碳现象。与爆炸喷涂相比，由于火焰的超音速提高了粒子的速度，其所制得的涂层致密且高耐水性。加上热源温度低，限制了粉末粒子加热，从而有效地抑制了粉末中 WC的分解。实验得出，超音速法所形成的涂层较等离子及氧—乙炔火焰法形成的涂层性能优越，其耐蚀性能与硬质合金YT相当。并且涂层材料已从金属、合金、陶瓷进而扩大到塑料等非导电性材料【7】。
我国热喷涂技术是从五十年代开始的,当时由吴剑春和张关宝在上海组建了国内第一个专业化喷涂厂,研制氧乙炔焰丝喷及电喷装置，并对外开展金属喷涂业务。我国热喷涂技术起步较早，50年代就发展了丝材电弧喷涂；60年代某些军工部分开始研究等离子喷涂，等离子弧焰温度高、等离于喷涂颗粒飞行速度快，
涂层结合强度也较高（40～80MPa），孔隙率小于 5％，在我国军工部分得到广泛应用；70年代出现了品种和型号较为齐全的喷涂设备和材料，但总的来说进展缓慢，只是到了近几年才获得了较快的发展。特别是原国家经委将热喷涂作为国家重点推广项目以后，发展速度更快并取得了明显的经济效益。1981年10月21—27日由国家经委、国家科委主持在北京召开了首届全国热喷涂会议，会上公布由国家经委领导下成立了“全国热喷涂协作组”，挂靠北京矿冶研究总院，协作组对上联系国家经贸委，对下联系各省市、自治区经委科技处各部分科技局，以及大中型企业、大专院校、科研单位等形成跨地区、跨行业、跨部分推广应用热喷涂技术网络体系,现有团体会员单位400多个。1991年国家机电部武汉材料保护研究所向国家民政部申请成立了“中国表面工程协会热喷涂专业委员会”，是全国从事表面工程的企业及相关单位自愿组成的行业组织,现挂靠北京农机学院,已发展团体会员400余个及境外会员150余个。
在国外，近几年来，已研制几种不同形式的高速喷枪系统，大大拓宽了高速喷涂的应用领域。如金刚石射流，冲锋枪，连续爆炸喷涂，射流枪等，对于WC-Co 系硬质合金涂层的喷涂，超音速喷涂法有取代等离子喷涂的趋势。
3、热喷涂技术的研究水平
目前，随着热喷涂技术的飞速发展，国际上等离子喷涂占有明显优势，并已开发出三阴极等离子喷涂、高能等离子喷涂、微弧等离子喷涂和反应等离子喷涂等多种新技术。
（1)三阴极等离子喷涂喷枪由3个阴极和由几个被绝缘的环体串联组成的喷嘴组成，只有离阴极相对远的最后一个环体作为阳极工作。由于从3个阴极到同一个阳极产生的3个独立电弧的长度稳定不变，3束等离子射流在汇流腔内汇聚成一束主等离子流，形成空心管状射流从喷嘴喷出，从而产生了稳定的等离子喷射。与传统的等离子喷枪相比，这种喷枪的等离子喷射的稳定性有明显改善，可以进行均质粉末加工，并有较高的沉积率和送粉率【8-9】。
(2)高能等离子喷涂是为满足陶瓷材料对涂层密度和结合强度以及喷涂效率的更高需求而开发的一种高能、高速的等离子喷涂技术，其特点是在电弧电流与普通大气等离子喷涂相当的条件下，利用较高的工作电压 (可达几百伏)提高功率，并采用更大的气体流量来提高射流的流速 (马赫数 M>5)。高能等离子喷枪
