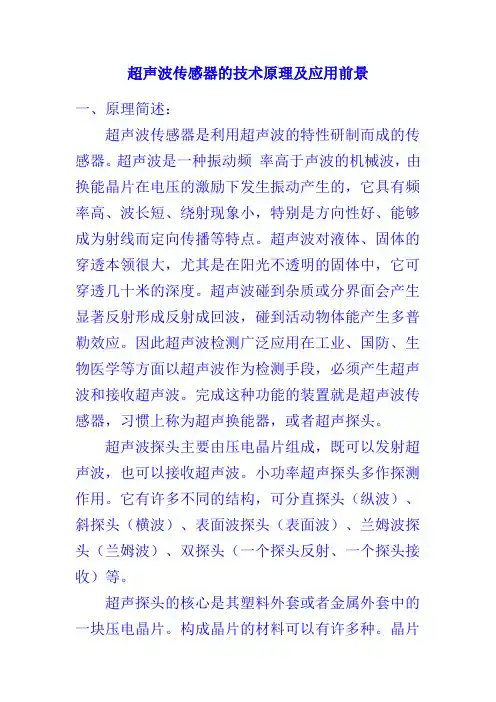

超声波传感器的原理及应用前景展望
一、原理简述：
超声波传感器是利用超声波的特性研制而成的传感器。超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中，它可穿透几十米的深度。超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。因此超声波检测广泛应用在工业、国防、生物医学等方面以超声波作为检测手段，必须产生超声波和接收超声波。完成这种功能的装置就是超声波传感器，习惯上称为超声换能器，或者超声探头。
超声波探头主要由压电晶片组成，既可以发射超声波，也可以接收超声波。小功率超声探头多作探测作用。它有许多不同的结构，可分直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、双探头（一个探头反射、一个探头接收）等。
超声探头的核心是其塑料外套或者金属外套中的一块压电晶片。构成晶片的材料可以有许多种。晶片的大小，如直径和厚度也各不相同，因此每个探头的性能是不同的，我们使用前必须预先了解它的性能。超声波传感器的主要性能指标，包括；
（1）工作频率。工作频率就是压电晶片的共振频率。当加到它两端的交流电压的频率和晶片的共振频率相等时，输出的能量最大，灵敏度也最高。
（2）工作温度。由于压电材料的居里点一般比较高，特别时诊断用超声波探头使用功率较小，所以工作温度比较低，可以长时间地工作而不产生失效。医疗用的超声探头的温度比较高，需要单独的制冷设备。
（3）灵敏度。主要取决于制造晶片本身。机电耦合系数大，灵敏度高；反之，灵敏度低。
二、结构与工作原理
超声波距离传感器可以广泛应用在物位（液位）监测，机器人防撞，各种超声波接近开关，以及防盗报警等相关领域，工作可靠，安装方便，防水型，发射夹角较小，灵敏度高，方便与工业显示仪表连接，也提供发射夹角较大的探头。
1、超声波测距仪：
HpAWK超高能声波测距技术HpAWK系列产品使超声波测距技术有了重大的突破，它不仅拓宽了超声波测距技术的应用场合（适用极恶劣工的工作环境），而且使用智能调节技术，大大提高了超声波产品的可靠性及性能指标，让用户使用无后顾之忧。。
优秀的回波处理技术，5－50KHZ的超高强发波频率使HAWK物位计最大量程可达到0米，适用介质温度为–20℃— +175℃。智能的全自动调节发波频率，自动的温差补偿功能使其工作更加稳定可靠。HpAWK系列产品还拥有灵活多变的工作方式（供电电源可为VDC、24VDC、110VAC、220VAC;二/三/四线制同一仪表中可随意组合。它还拥有先进的远程GSM、CDMA、互联网调试功能，使得用户随时可以得到技术支持。
HpAWK产品以它尖端的技术稳定可靠的工作质量，在化工、电力、冶金、煤矿、码头、水处理、轻工及食品卫生等行业得到广泛的应用。
2、超声波探鱼器：
超声波测量技术其原理很简单，说得高档点的名称叫“多普拉效应”，山村孩童便叫“回音”，就如在一山谷叫一声“你好吗”，不一会听见好像有人学你的说话一样“你...好...吗...”。人们正由此点，开发出超声波测量技术。像自然界中，以蝙蝠都可算为代表了，在蝙蝠洞里既要觅食，又要用声波测距，而要在洞内用超声波测距是一件很困难的事情，很先进的科技产品也做不到。在空中，当声音鼓动空气而向前传递讯息时，遇到大小不同、软硬不一的物体时，其会产生相应强弱的反射声音，而我们以咪高峰接收此反弹回来的声音，计算其反弹的时间差距，从而可了解前面物体与你的距离，由其反弹的强弱，得知物体的大小，此为超声波在空中测量的应用原理，一如在机场使用的雷达。
在水中的情况便有分别，因为水的密度与空气的密度明显不同，同样强度的声音，水中传递和空中传递，完全是两码子的事，故此我们在水中使用超声波探测，先决条件是功率要强大，才能有反弹回来的讯号。1950年代，美国海军的潜艇搜寻技术已充分发展，要搜寻潜艇已不容易，更何况比潜艇小得多的鱼，要从中取得突破，必先从超声波的特性中，找出其奥妙。原来除了功率强大外，其频率高低亦具决定性，而接收讯号后的分析技术，更不容缺少。要在众多讯号中分辨出合适的数据是相当困难的。正因如此，在往后美国民间的不断开发，才渐渐开始有捕鱼船安装了专为搜鱼的超声波探鱼器。而直至目前为
止，海洋中使用的超声波探测技术，无论是理论或产品，都以美国为主，后起之日本及德国，亦是近年来才能加入。
至于中国，在2001年的国际产品展览会中，才有这方面的产品，填补这方面的空白，这就是香港金时(科技)公司，不断努力研制并生产的便携式探鱼器。且与国外主要品牌并驾齐驱，成为真正的高新技术之便携式探鱼器。
在医学检测上的应用：B超
用于检测液位的超声波传感器：
声波漫反射式接近传感器用于检测液位；
声波反射式设计用于检测远处的目标；
声波接近传感器可有模拟量输出,可适用于精确的连续控制.；
模拟量输出信号和被测物距离的线性斜率可调,满足各种控制要求；
声波接近传感器可有两个开关点设置,并可通过按钮方便的设置；
方形和原柱形设计满足不同的现场安装要求。
3、超声波传感器在质检方面的应用——超声波探伤仪
超声波探伤仪主要应用于金属工件内部的质量检测，如检测金属是否有气泡，焊接部位是否有未焊透等缺陷等。现以超声波电子束焊缝检测系统为例来说明超声波探伤仪的应用：
三、超声波传感器应用前景展望
随着科学技术的快速发展，超声波将在传感器中的应用越来越广。在人类文明的历次产业革命中，传感技术一直扮演着先行官的重要角色，它是贯穿各个技术和应用领域的关键技术，在人们可以想象的所有领域中，它几乎无所不在。传感器是世界各国发展最快的产业之一，在各国有关研究、生产、应用部
门的共同努力下，传感器技术得到了飞速的发展和进步。但就目前技术水平来说，人们可以具体利用的传感技术还十分有限，因此，这是一个正在蓬勃发展而又有无限前景的技术及产业领域。
展望未来，超声波传感器作为一种新型的非常重要有用的工具在各方面都将有很大的发展空间，它将朝着更加高定位高精度的方向发展，以满足日益发展的社会需求，如声纳的发展趋势基本为：研制具有更高定位精度的被动测距声纳，以满足水中武器实施全隐蔽攻击的需要；继续发展采用低频线谱检测的潜艇拖曳线列阵声纳，实现超远程的被动探测和识别；研制更适合于浅海工作的潜艇声纳，特别是解决浅海水中目标识别问题；大力降低潜艇自噪声，改善潜艇声纳的工作环境。无庸置疑，未来的超声波传感器将与自动化智能化接轨，与其他的传感器集成和融合，形成多传感器。
随着传感器的技术进步，传感器将从具有单纯判断功能发展到具有学习功能，最终发展到具有创造力。在以后的发展里，面貌一新的传感器将发挥更大的作用。
