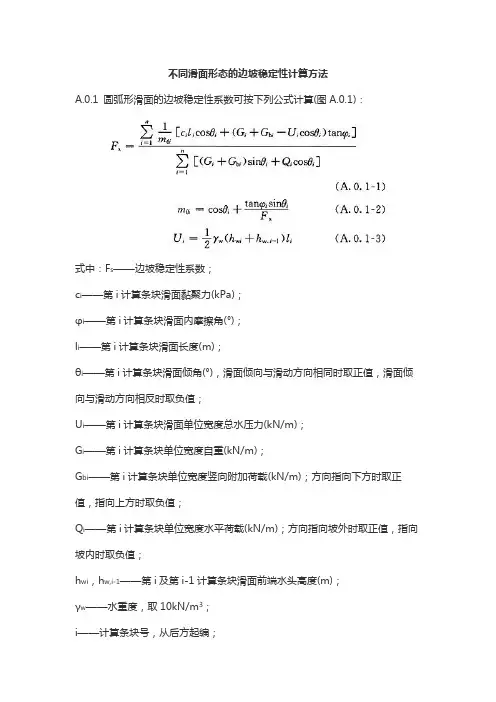

不同滑面形态的边坡稳定性计算方法A.0.1 圆弧形滑面的边坡稳定性系数可按下列公式计算(图A.0.1):式中:F s——边坡稳定性系数;c i——第i计算条块滑面黏聚力(kPa);φi——第i计算条块滑面内摩擦角(°);l i——第i计算条块滑面长度(m);θi——第i计算条块滑面倾角(°),滑面倾向与滑动方向相同时取正值,滑面倾向与滑动方向相反时取负值;U i——第i计算条块滑面单位宽度总水压力(kN/m);G i——第i计算条块单位宽度自重(kN/m);G bi——第i计算条块单位宽度竖向附加荷载(kN/m);方向指向下方时取正值,指向上方时取负值;Q i——第i计算条块单位宽度水平荷载(kN/m);方向指向坡外时取正值,指向坡内时取负值;h wi,h w,i-1——第i及第i-1计算条块滑面前端水头高度(m);γw——水重度,取10kN/m3;i——计算条块号,从后方起编;n——条块数量。
图A.0.1 圆弧形滑面边坡计算示意A.0.2 平面滑动面的边坡稳定性系数可按下列公式计算(图A.0.2):图A.0.2 平面滑动面边坡计算简图式中:T——滑体单位宽度重力及其他外力引起的下滑力(kN/m);R——滑体单位宽度重力及其他外力引起的抗滑力(kN/m);c——滑面的黏聚力(kPa);φ——滑面的内摩擦角(°);L——滑面长度(m);G——滑体单位宽度自重(kN/m);G b——滑体单位宽度竖向附加荷载(kN/m);方向指向下方时取正值,指向上方时取负值;θ——滑面倾角(°);U——滑面单位宽度总水压力(kN/m);V——后缘陡倾裂隙面上的单位宽度总水压力(kN/m);Q——滑体单位宽度水平荷载(kN/m);方向指向坡外时取正值,指向坡内时取负值;h w——后缘陡倾裂隙充水高度(m),根据裂隙情况及汇水条件确定。
A.0.3 折线形滑动面的边坡可采用传递系数法隐式解,边坡稳定性系数可按下列公式计算(图A.0.3):式中:P n——第n条块单位宽度剩余下滑力(kN/m);P i——第i计算条块与第i+1计算条块单位宽度剩余下滑力(kN/m);当P i<0 (i<n)时取P i=0;T i——第i计算条块单位宽度重力及其他外力引起的下滑力(kN/m);R i——第i计算条块单位宽度重力及其他外力引起的抗滑力(kN/m)。

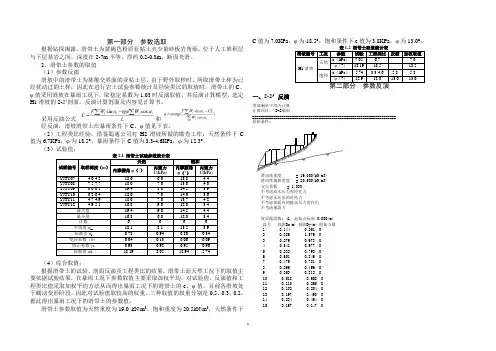

第一部分参数选取根据钻探揭露,滑带土为黄褐色粉质亚粘土夹少量砂板岩角砾,位于人工堆积层与下层基岩之间,深度在2-7m不等,厚约0.2-0.3m,断面光滑。
2、滑带土参数的取值(1)参数反演滑坡中的滑带土为基覆交界面的亚粘土层,由于野外取样时,所取滑带土样为已经扰动过的土样,因此在进行岩土试验参数统计及经验类比的取值时,滑带土的C、φ值采用滑坡在暴雨工况下,取稳定系数为1.03时反演取值,其反演计算模型,选定H1滑坡的2-2’剖面。
反演计算剖面及内容见计算书。
采用反演公式和经反演,滑坡滑带土在暴雨条件下C、φ值见下表。
(2)工程类比经验:借鉴蜀通公司对H2滑坡所做的勘查工作,天然条件下C 值为6.7KPa,φ为18.5°,暴雨条件下C值为3.3-4.6KPa,φ为12.3°。
(3)试验值:(4)综合取值:根据滑带土的试验、剖面反演及工程类比的结果,滑带土而天然工况下的取值主要依据试验结果,在暴雨工况下参数取值主要采取加权平均,对试验值、反演值和工程类比值采取加权平均方法从而得出暴雨工况下的滑带土的c、φ值。
目前各滑坡处于蠕动变形阶段,因此对试验值取较高的权重。
三种取值的权重分别是0.5、0.3、0.2。
据此得出暴雨工况下的滑带土的参数值。
滑带土参数取值为天然重度为19.0 kN/m3,饱和重度为20.5kN/m3,天然条件下C值为7.0KPa,φ为18.5°;饱和条件下c值为3.8KPa,φ为13.0°。
一、2-2’反演滑坡剩余下滑力计算计算项目: 2-2暴雨=====================================================================原始条件:滑动体重度= 19.000(kN/m3)滑动体饱和重度= 20.500(kN/m3)安全系数= 1.030不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数: 41, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 附加力数1 0.144 0.351 02 0.386 1.579 03 0.279 0.673 04 0.541 0.977 05 0.232 0.793 06 0.601 0.846 07 0.475 0.781 08 0.266 0.496 09 0.353 0.812 010 0.518 0.658 011 0.110 0.265 012 0.102 0.204 013 0.197 0.490 014 0.234 0.464 015 0.197 0.147 016 0.302 0.101 017 0.230 0.055 018 0.763 0.185 019 0.386 0.190 020 0.002 0.560 021 0.303 0.000 022 0.772 0.025 023 0.248 0.008 024 2.313 0.000 025 0.120 0.007 026 0.468 0.025 027 0.493 -0.025 028 0.830 0.016 029 0.486 0.000 030 0.938 0.072 031 0.757 0.059 032 0.341 0.050 033 0.170 0.068 034 0.442 0.142 035 0.001 2.000 036 1.200 0.000 037 9.000 0.000 11 定位距离= 4.500(m) Px= 0.000 Py= 80.000(kN)38 0.001 6.000 039 4.128 0.000 040 0.779 0.000 11 定位距离= 1.000(m) Px= 0.000 Py= 20.000(kN) 41 2.316 0.000 0水面线段数: 3, 起始点标高 1.500(m)段号投影Dx(m) 投影Dy(m)1 19.959 2.9052 10.173 2.4213 16.568 3.195滑动面线段数: 13, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)1 4.066 1.914 5.800 ---2 3.105 1.353 5.800 13.0003 2.973 1.268 5.800 13.0004 4.097 1.767 5.800 13.0005 3.266 1.428 5.800 13.0006 2.930 1.174 5.800 13.0007 2.671 1.273 5.800 13.0008 1.991 1.119 5.800 13.0009 1.867 1.387 5.800 13.00010 2.171 2.015 5.800 13.00011 1.620 1.854 5.800 13.00012 0.939 1.251 5.800 13.00013 0.725 1.241 5.800 13.000计算目标:已知安全系数计算反算C,值幕 吆? = 1变化因素:改变Ö最大的?(度):50.000--------------------------------------------------------------反算结果:滑动面线段数: 13, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 内摩擦角(度)1 4.066 1.914 5.800 12.891最不利的滑面数据:第 1 块滑体上块传递推力 = 0.000(kN) 推力角度 = 0.000(度)剩余下滑力传递系数 = 0.704本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 0.472(m2) 浸水部分面积 = 0.000(m2)本块总重 = 8.961(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.437(m)下滑力 = 4.255(kN)滑床反力 R= 4.520(kN) 滑面抗滑力 = 1.044(kN) 粘聚力抗滑力 =5.462(kN) --------------------------本块剩余下滑力 = -2.250(kN)本块下滑力角度 = 59.706(度)第 2 块滑体上块传递推力 = 0.000(kN) 推力角度 = 59.706(度)剩余下滑力传递系数 = 0.967本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 1.781(m2) 浸水部分面积 = 0.000(m2)本块总重 = 33.835(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.564(m)下滑力 = 14.883(kN)滑床反力 R= 20.312(kN) 滑面抗滑力 = 4.689(kN) 粘聚力抗滑力 =5.944(kN) --------------------------本块剩余下滑力 = 4.250(kN)本块下滑力角度 = 53.108(度)第 3 块滑体上块传递推力 = 4.250(kN) 推力角度 = 53.108(度)剩余下滑力传递系数 = 0.980本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 5.587(m2) 浸水部分面积 = 0.000(m2)本块总重 = 106.160(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 2.462(m)下滑力 = 48.206(kN)滑床反力 R= 70.167(kN) 滑面抗滑力 = 16.199(kN) 粘聚力抗滑力 =9.356(kN) --------------------------本块剩余下滑力 = 22.651(kN)本块下滑力角度 = 48.853(度)第 4 块滑体上块传递推力 = 22.651(kN) 推力角度 = 48.853(度)剩余下滑力传递系数 = 0.970本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 11.688(m2) 浸水部分面积 = 0.000(m2)本块总重 = 222.064(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 2.962(m)下滑力 = 105.614(kN)滑床反力 R= 165.125(kN) 滑面抗滑力 = 38.122(kN) 粘聚力抗滑力 =11.256(kN) --------------------------本块剩余下滑力 = 56.236(kN)本块下滑力角度 = 42.866(度)第 5 块滑体上块传递推力 = 56.236(kN) 推力角度 = 42.866(度)剩余下滑力传递系数 = 0.969本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 12.618(m2) 浸水部分面积 = 0.000(m2)本块总重 = 239.737(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 2.326(m)下滑力 = 134.533(kN)滑床反力 R= 198.573(kN) 滑面抗滑力 = 45.844(kN) 粘聚力抗滑力 =8.838(kN) --------------------------本块剩余下滑力 = 79.851(kN)本块下滑力角度 = 36.609(度)第 6 块滑体上块传递推力 = 79.851(kN) 推力角度 = 36.609(度)剩余下滑力传递系数 = 0.963本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 4.654(m2) 浸水部分面积 = 0.000(m2)本块总重 = 88.425(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 2.284(m)下滑力 = 103.037(kN)滑床反力 R= 87.192(kN) 滑面抗滑力 = 20.130(kN) 粘聚力抗滑力 =8.679(kN) --------------------------本块剩余下滑力 = 74.228(kN)本块下滑力角度 = 29.337(度)第 7 块滑体上块传递推力 = 74.228(kN) 推力角度 = 29.337(度)剩余下滑力传递系数 = 0.982本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 9.438(m2) 浸水部分面积 = 0.000(m2)本块总重 = 179.322(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 80.000(kN)有效的滑动面长度 = 2.959(m)下滑力 = 135.423(kN)滑床反力 R= 239.084(kN) 滑面抗滑力 = 55.197(kN) 粘聚力抗滑力 =11.244(kN) --------------------------本块剩余下滑力 = 68.983(kN)本块下滑力角度 = 25.482(度)第 8 块滑体上块传递推力 = 68.983(kN) 推力角度 = 25.482(度)剩余下滑力传递系数 = 0.983本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 13.938(m2) 浸水部分面积 = 0.000(m2)本块总重 = 264.822(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 3.156(m)下滑力 = 123.017(kN)滑床反力 R= 250.212(kN) 滑面抗滑力 = 57.766(kN) 粘聚力抗滑力 =11.995(kN) --------------------------本块剩余下滑力 = 53.256(kN)本块下滑力角度 = 21.835(度)第 9 块滑体上块传递推力 = 53.256(kN) 推力角度 = 21.835(度)剩余下滑力传递系数 = 1.007本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 18.175(m2) 浸水部分面积 = 0.000(m2)本块总重 = 345.323(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 3.565(m)下滑力 = 129.318(kN)滑床反力 R= 314.746(kN) 滑面抗滑力 = 72.665(kN) 粘聚力抗滑力 =13.545(kN) --------------------------本块剩余下滑力 = 43.108(kN)本块下滑力角度 = 23.616(度)第 10 块滑体上块传递推力 = 43.108(kN) 推力角度 = 23.616(度)剩余下滑力传递系数 = 0.999本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 21.699(m2) 浸水部分面积 = 0.000(m2)本块总重 = 412.273(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 4.462(m)下滑力 = 132.907(kN)滑床反力 R= 378.780(kN) 滑面抗滑力 = 87.448(kN) 粘聚力抗滑力 =16.955(kN) --------------------------本块剩余下滑力 = 28.503(kN)本块下滑力角度 = 23.330(度)第 11 块滑体上块传递推力 = 28.503(kN) 推力角度 = 23.330(度)剩余下滑力传递系数 = 0.999本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 20.092(m2) 浸水部分面积 = 0.000(m2)本块总重 = 381.748(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 3.232(m)下滑力 = 110.874(kN)滑床反力 R= 351.259(kN) 滑面抗滑力 = 81.094(kN) 粘聚力抗滑力 =12.282(kN) --------------------------本块剩余下滑力 = 17.497(kN)本块下滑力角度 = 23.098(度)第 12 块滑体上块传递推力 = 17.497(kN) 推力角度 = 23.098(度)剩余下滑力传递系数 = 1.002本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 22.694(m2) 浸水部分面积 = 0.054(m2)本块总重 = 431.276(kN) 浸水部分重 = 1.117(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 3.387(m)下滑力 = 112.252(kN)滑床反力 R= 395.234(kN) 滑面抗滑力 = 91.247(kN) 粘聚力抗滑力 =12.871(kN) --------------------------本块剩余下滑力 = 8.134(kN)本块下滑力角度 = 23.545(度)第 13 块滑体上块传递推力 = 8.134(kN) 推力角度 = 23.545(度)剩余下滑力传递系数 = 1.006本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 12.891(度)本块总面积 = 15.646(m2) 浸水部分面积 = 3.045(m2)本块总重 = 301.838(kN) 浸水部分重 = 62.428(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 4.494(m)下滑力 = 78.836(kN)滑床反力 R= 272.857(kN) 滑面抗滑力 = 62.446(kN) 粘聚力抗滑力 =17.077(kN) --------------------------本块剩余下滑力 = -0.687(kN)本块下滑力角度 = 25.208(度)第三部分H1稳定性计算一、1-1’稳定性系数计算1、工况1稳定性系数计算滑坡剩余下滑力计算计算项目: 1-1天然=====================================================================原始条件:滑动体重度= 19.000(kN/m3)滑动体饱和重度= 20.500(kN/m3)安全系数= 1.172不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数: 30, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 附加力数1 0.789 5.700 02 0.800 0.000 03 0.117 0.800 04 1.170 0.000 05 3.582 0.000 06 0.242 0.442 07 0.120 0.113 08 0.144 0.146 09 0.359 0.079 010 0.180 0.000 011 0.398 0.086 012 0.494 0.107 013 0.376 0.097 014 1.043 0.097 015 0.828 0.150 016 0.591 0.247 017 0.322 0.097 018 0.591 0.258 019 0.871 0.354 020 1.456 0.495 021 1.249 0.533 022 1.136 0.161 023 0.845 0.448 024 0.768 0.388 025 0.768 0.491 026 1.044 0.560 027 0.595 0.319 028 0.871 0.414 029 1.856 1.089 030 2.474 1.322 0水面线段数: 4, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m)1 10.561 1.5512 7.343 1.0213 2.858 0.6034 12.258 3.852滑动面线段数: 14, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)1 4.925 1.023 7.000 18.5002 2.988 0.737 7.000 18.5003 2.697 0.871 7.000 18.5004 2.464 0.856 7.000 18.5005 2.224 0.928 7.000 18.5006 1.352 0.750 7.000 18.5007 1.701 1.141 7.000 18.5008 3.094 2.401 7.000 18.5009 1.203 1.145 7.000 18.50010 0.771 0.898 7.000 18.50011 0.978 1.296 7.000 18.50012 0.842 1.174 7.000 18.50013 0.616 1.068 7.000 18.50014 0.225 0.704 7.000 18.500计算目标:按指定滑面计算推力--------------------------------------------------------------第 1 块滑体上块传递推力 = 0.000(kN) 推力角度 = 0.000(度)剩余下滑力传递系数 = 0.623本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 0.066(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1.254(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 0.736(m)下滑力 = 1.266(kN)滑床反力 R= 0.382(kN) 滑面抗滑力 = 0.128(kN) 粘聚力抗滑力 =5.151(kN) --------------------------本块剩余下滑力 = -4.012(kN)本块下滑力角度 = 72.276(度)第 2 块滑体上块传递推力 = 0.000(kN) 推力角度 = 72.276(度)剩余下滑力传递系数 = 0.906本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 0.588(m2) 浸水部分面积 = 0.000(m2)本块总重 = 11.174(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.233(m)下滑力 = 10.260(kN)滑床反力 R= 5.583(kN) 滑面抗滑力 = 1.868(kN) 粘聚力抗滑力 =8.630(kN) --------------------------本块剩余下滑力 = -0.238(kN)本块下滑力角度 = 60.025(度)第 3 块滑体上块传递推力 = 0.000(kN) 推力角度 = 60.025(度)剩余下滑力传递系数 = 0.962本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 1.420(m2) 浸水部分面积 = 0.000(m2)本块总重 = 26.975(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.445(m)下滑力 = 23.236(kN)滑床反力 R= 15.722(kN) 滑面抗滑力 = 5.260(kN) 粘聚力抗滑力 =10.113(kN) --------------------------本块剩余下滑力 = 7.862(kN)本块下滑力角度 = 54.352(度)第 4 块滑体上块传递推力 = 7.862(kN) 推力角度 = 54.352(度)剩余下滑力传递系数 = 0.992本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 2.380(m2) 浸水部分面积 = 0.000(m2)本块总重 = 45.228(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.624(m)下滑力 = 46.128(kN)滑床反力 R= 27.435(kN) 滑面抗滑力 = 9.180(kN) 粘聚力抗滑力 =11.365(kN) --------------------------本块剩余下滑力 = 25.584(kN)本块下滑力角度 = 52.961(度)第 5 块滑体上块传递推力 = 25.584(kN) 推力角度 = 52.961(度)剩余下滑力传递系数 = 0.977本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 2.340(m2) 浸水部分面积 = 0.000(m2)本块总重 = 44.455(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.184(m)下滑力 = 61.285(kN)滑床反力 R= 30.569(kN) 滑面抗滑力 = 10.228(kN) 粘聚力抗滑力 =8.285(kN) --------------------------本块剩余下滑力 = 42.772(kN)本块下滑力角度 = 49.351(度)第 6 块滑体上块传递推力 = 42.772(kN) 推力角度 = 49.351(度)剩余下滑力传递系数 = 0.961本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 4.188(m2) 浸水部分面积 = 0.000(m2)本块总重 = 79.573(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.661(m)下滑力 = 100.707(kN)滑床反力 R= 61.936(kN) 滑面抗滑力 = 20.724(kN) 粘聚力抗滑力 =11.626(kN) --------------------------本块剩余下滑力 = 68.358(kN)本块下滑力角度 = 43.585(度)第 7 块滑体上块传递推力 = 68.358(kN) 推力角度 = 43.585(度)剩余下滑力传递系数 = 0.961本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 12.747(m2) 浸水部分面积 = 0.000(m2)本块总重 = 242.196(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 3.916(m)下滑力 = 225.405(kN)滑床反力 R= 198.217(kN) 滑面抗滑力 = 66.323(kN) 粘聚力抗滑力 =27.414(kN) --------------------------本块剩余下滑力 = 131.668(kN)本块下滑力角度 = 37.812(度)第 8 块滑体上块传递推力 = 131.668(kN) 推力角度 = 37.812(度)剩余下滑力传递系数 = 0.975本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 7.772(m2) 浸水部分面积 = 0.000(m2)本块总重 = 147.665(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 2.048(m)下滑力 = 218.548(kN)滑床反力 R= 131.723(kN) 滑面抗滑力 = 44.074(kN) 粘聚力抗滑力 =14.338(kN) --------------------------本块剩余下滑力 = 160.137(kN)本块下滑力角度 = 33.853(度)第 9 块滑体上块传递推力 = 160.137(kN) 推力角度 = 33.853(度)剩余下滑力传递系数 = 0.968本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 6.798(m2) 浸水部分面积 = 0.000(m2)本块总重 = 129.153(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.546(m)下滑力 = 225.978(kN)滑床反力 R= 126.435(kN) 滑面抗滑力 = 42.305(kN) 粘聚力抗滑力 =10.823(kN) --------------------------本块剩余下滑力 = 172.850(kN)本块下滑力角度 = 29.019(度)第 10 块滑体上块传递推力 = 172.850(kN) 推力角度 = 29.019(度)剩余下滑力传递系数 = 0.957本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 11.638(m2) 浸水部分面积 = 0.000(m2)本块总重 = 221.113(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 2.410(m)下滑力 = 262.040(kN)滑床反力 R= 223.237(kN) 滑面抗滑力 = 74.694(kN) 粘聚力抗滑力 =16.869(kN) --------------------------本块剩余下滑力 = 170.477(kN)本块下滑力角度 = 22.649(度)第 11 块滑体上块传递推力 = 170.477(kN) 推力角度 = 22.649(度)剩余下滑力传递系数 = 0.978本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 12.905(m2) 浸水部分面积 = 0.000(m2)本块总重 = 245.192(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 2.608(m)下滑力 = 255.451(kN)滑床反力 R= 241.997(kN) 滑面抗滑力 = 80.971(kN) 粘聚力抗滑力 =18.259(kN) --------------------------本块剩余下滑力 = 156.221(kN)本块下滑力角度 = 19.157(度)第 12 块滑体上块传递推力 = 156.221(kN) 推力角度 = 19.157(度)剩余下滑力传递系数 = 0.992本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 14.590(m2) 浸水部分面积 = 0.000(m2)本块总重 = 277.211(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 2.834(m)下滑力 = 246.488(kN)滑床反力 R= 267.229(kN) 滑面抗滑力 = 89.414(kN) 粘聚力抗滑力 =19.839(kN) --------------------------本块剩余下滑力 = 137.236(kN)本块下滑力角度 = 17.898(度)第 13 块滑体上块传递推力 = 137.236(kN) 推力角度 = 17.898(度)剩余下滑力传递系数 = 0.974本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 16.212(m2) 浸水部分面积 = 0.000(m2)本块总重 = 308.031(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 3.078(m)下滑力 = 215.086(kN)滑床反力 R= 308.742(kN) 滑面抗滑力 = 103.304(kN) 粘聚力抗滑力 =21.543(kN) --------------------------本块剩余下滑力 = 90.240(kN)本块下滑力角度 = 13.856(度)第 14 块滑体上块传递推力 = 90.240(kN) 推力角度 = 13.856(度)剩余下滑力传递系数 = 0.987本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 25.927(m2) 浸水部分面积 = 0.000(m2)本块总重 = 492.608(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 5.030(m)下滑力 = 196.373(kN)滑床反力 R= 485.653(kN) 滑面抗滑力 = 162.497(kN) 粘聚力抗滑力 =35.211(kN) --------------------------本块剩余下滑力 = -1.335(kN)本块下滑力角度 = 11.734(度)2、工况2稳定性系数计算滑坡剩余下滑力计算计算项目:雅江1-1暴雨=====================================================================原始条件:滑动体重度= 19.000(kN/m3)滑动体饱和重度= 20.500(kN/m3)安全系数= 1.042不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数: 30, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 附加力数1 0.789 5.700 02 0.800 0.000 03 0.117 0.800 04 1.170 0.000 05 3.582 0.000 06 0.242 0.442 07 0.120 0.113 08 0.144 0.146 09 0.359 0.079 010 0.180 0.000 011 0.398 0.086 012 0.494 0.107 013 0.376 0.097 014 1.043 0.097 015 0.828 0.150 016 0.591 0.247 017 0.322 0.097 018 0.591 0.258 019 0.871 0.354 020 1.456 0.495 021 1.249 0.533 022 1.136 0.161 023 0.845 0.448 024 0.768 0.388 025 0.768 0.491 026 1.044 0.560 027 0.595 0.319 028 0.871 0.414 029 1.856 1.089 030 2.474 1.322 0水面线段数: 4, 起始点标高 1.000(m)段号投影Dx(m) 投影Dy(m)1 10.561 1.5512 7.343 1.0213 2.858 0.6034 12.258 3.852滑动面线段数: 14, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)1 4.925 1.023 5.800 13.0002 2.988 0.737 5.800 13.0003 2.697 0.871 5.800 13.0004 2.464 0.856 5.800 13.0005 2.224 0.928 5.800 13.0006 1.352 0.750 5.800 13.0007 1.701 1.141 5.800 13.0008 3.094 2.401 5.800 13.0009 1.203 1.145 5.800 13.00010 0.771 0.898 5.800 13.00011 0.978 1.296 5.800 13.00012 0.842 1.174 5.800 13.00013 0.616 1.068 5.800 13.00014 0.225 0.704 5.800 13.000计算目标:按指定滑面计算推力--------------------------------------------------------------第 1 块滑体上块传递推力 = 0.000(kN) 推力角度 = 0.000(度)剩余下滑力传递系数 = 0.524本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 0.066(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1.254(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 0.736(m)下滑力 = 0.824(kN)滑床反力 R= 0.382(kN) 滑面抗滑力 = 0.088(kN) 粘聚力抗滑力 =2.796(kN) --------------------------本块剩余下滑力 = -2.060(kN)本块下滑力角度 = 72.276(度)第 2 块滑体上块传递推力 = 0.000(kN) 推力角度 = 72.276(度)剩余下滑力传递系数 = 0.928本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 0.588(m2) 浸水部分面积 = 0.000(m2)本块总重 = 11.174(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.233(m)下滑力 = 6.679(kN)滑床反力 R= 5.583(kN) 滑面抗滑力 = 1.289(kN) 粘聚力抗滑力 =4.685(kN)--------------------------本块剩余下滑力 = 0.705(kN)本块下滑力角度 = 60.025(度)第 3 块滑体上块传递推力 = 0.705(kN) 推力角度 = 60.025(度)剩余下滑力传递系数 = 0.972本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 1.420(m2) 浸水部分面积 = 0.000(m2)本块总重 = 26.975(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.445(m)下滑力 = 15.826(kN)滑床反力 R= 15.791(kN) 滑面抗滑力 = 3.646(kN) 粘聚力抗滑力 =5.490(kN) --------------------------本块剩余下滑力 = 6.691(kN)本块下滑力角度 = 54.352(度)第 4 块滑体上块传递推力 = 6.691(kN) 推力角度 = 54.352(度)剩余下滑力传递系数 = 0.994本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 2.380(m2) 浸水部分面积 = 0.000(m2)本块总重 = 45.228(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.624(m)下滑力 = 31.599(kN)滑床反力 R= 27.406(kN) 滑面抗滑力 = 6.327(kN) 粘聚力抗滑力 =6.170(kN) --------------------------本块剩余下滑力 = 19.102(kN)本块下滑力角度 = 52.961(度)第 5 块滑体上块传递推力 = 19.102(kN) 推力角度 = 52.961(度)剩余下滑力传递系数 = 0.983本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 2.340(m2) 浸水部分面积 = 0.000(m2)本块总重 = 44.455(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.184(m)下滑力 = 42.338(kN)滑床反力 R= 30.161(kN) 滑面抗滑力 = 6.963(kN) 粘聚力抗滑力 =4.498(kN) --------------------------本块剩余下滑力 = 30.877(kN)本块下滑力角度 = 49.351(度)第 6 块滑体上块传递推力 = 30.877(kN) 推力角度 = 49.351(度)剩余下滑力传递系数 = 0.972本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 4.188(m2) 浸水部分面积 = 0.000(m2)本块总重 = 79.573(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.661(m)下滑力 = 68.574(kN)滑床反力 R= 60.741(kN) 滑面抗滑力 = 14.023(kN) 粘聚力抗滑力 =6.311(kN) --------------------------本块剩余下滑力 = 48.240(kN)本块下滑力角度 = 43.585(度)第 7 块滑体上块传递推力 = 48.240(kN) 推力角度 = 43.585(度)剩余下滑力传递系数 = 0.972本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 12.747(m2) 浸水部分面积 = 0.000(m2)本块总重 = 242.196(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 3.916(m)下滑力 = 150.449(kN)滑床反力 R= 196.193(kN) 滑面抗滑力 = 45.295(kN) 粘聚力抗滑力 =14.882(kN) --------------------------本块剩余下滑力 = 90.272(kN)本块下滑力角度 = 37.812(度)第 8 块滑体上块传递推力 = 90.272(kN) 推力角度 = 37.812(度)剩余下滑力传递系数 = 0.982本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 7.772(m2) 浸水部分面积 = 0.000(m2)本块总重 = 147.665(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 2.048(m)下滑力 = 146.816(kN)滑床反力 R= 128.864(kN) 滑面抗滑力 = 29.751(kN) 粘聚力抗滑力 =7.783(kN) --------------------------本块剩余下滑力 = 109.282(kN)本块下滑力角度 = 33.853(度)第 9 块滑体上块传递推力 = 109.282(kN) 推力角度 = 33.853(度)剩余下滑力传递系数 = 0.977本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 6.798(m2) 浸水部分面积 = 0.000(m2)本块总重 = 129.153(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 1.546(m)下滑力 = 152.122(kN)滑床反力 R= 122.149(kN) 滑面抗滑力 = 28.200(kN) 粘聚力抗滑力 =5.875(kN) --------------------------本块剩余下滑力 = 118.047(kN)本块下滑力角度 = 29.019(度)第 10 块滑体上块传递推力 = 118.047(kN) 推力角度 = 29.019(度)剩余下滑力传递系数 = 0.968本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 11.638(m2) 浸水部分面积 = 0.000(m2)本块总重 = 221.113(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 2.410(m)下滑力 = 176.070(kN)滑床反力 R= 217.157(kN) 滑面抗滑力 = 50.135(kN) 粘聚力抗滑力 =9.157(kN) --------------------------本块剩余下滑力 = 116.778(kN)本块下滑力角度 = 22.649(度)第 11 块滑体上块传递推力 = 116.778(kN) 推力角度 = 22.649(度)剩余下滑力传递系数 = 0.984本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 12.905(m2) 浸水部分面积 = 0.000(m2)本块总重 = 245.192(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 2.608(m)下滑力 = 172.081(kN)滑床反力 R= 238.726(kN) 滑面抗滑力 = 55.114(kN) 粘聚力抗滑力 =9.912(kN) --------------------------本块剩余下滑力 = 107.054(kN)本块下滑力角度 = 19.157(度)第 12 块滑体上块传递推力 = 107.054(kN) 推力角度 = 19.157(度)剩余下滑力传递系数 = 0.995本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 14.590(m2) 浸水部分面积 = 0.459(m2)本块总重 = 277.900(kN) 浸水部分重 = 9.412(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 2.834(m)下滑力 = 165.958(kN)滑床反力 R= 266.804(kN) 滑面抗滑力 = 61.597(kN) 粘聚力抗滑力 =10.770(kN) --------------------------本块剩余下滑力 = 93.591(kN)本块下滑力角度 = 17.898(度)第 13 块滑体上块传递推力 = 93.591(kN) 推力角度 = 17.898(度)剩余下滑力传递系数 = 0.981本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 16.212(m2) 浸水部分面积 = 1.647(m2)本块总重 = 310.501(kN) 浸水部分重 = 33.763(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 3.078(m)下滑力 = 144.665(kN)滑床反力 R= 308.064(kN) 滑面抗滑力 = 71.122(kN) 粘聚力抗滑力 =11.695(kN) --------------------------本块剩余下滑力 = 61.849(kN)本块下滑力角度 = 13.856(度)第 14 块滑体上块传递推力 = 61.849(kN) 推力角度 = 13.856(度)剩余下滑力传递系数 = 0.991本块滑面粘聚力 = 5.800(kPa) 滑面摩擦角 = 13.000(度)本块总面积 = 25.927(m2) 浸水部分面积 = 4.116(m2)本块总重 = 498.782(kN) 浸水部分重 = 84.385(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 5.030(m)下滑力 = 131.799(kN)滑床反力 R= 490.647(kN) 滑面抗滑力 = 113.275(kN) 粘聚力抗滑力 =19.114(kN) --------------------------本块剩余下滑力 = -0.590(kN)本块下滑力角度 = 11.734(度)3、工况3稳定性系数计算滑坡剩余下滑力计算计算项目: 1-1地震=====================================================================原始条件:滑动体重度= 19.000(kN/m3)滑动体饱和重度= 20.500(kN/m3)安全系数= 1.094不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用考虑地震力,地震烈度为8度地震力计算综合系数 = 0.250地震力计算重要性系数 = 1.000坡面线段数: 30, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 附加力数1 0.789 5.700 02 0.800 0.000 03 0.117 0.800 04 1.170 0.000 05 3.582 0.000 06 0.242 0.442 07 0.120 0.113 08 0.144 0.146 09 0.359 0.079 010 0.180 0.000 011 0.398 0.086 012 0.494 0.107 013 0.376 0.097 014 1.043 0.097 015 0.828 0.150 016 0.591 0.247 017 0.322 0.097 018 0.591 0.258 019 0.871 0.354 020 1.456 0.495 021 1.249 0.533 022 1.136 0.161 023 0.845 0.448 024 0.768 0.388 025 0.768 0.491 026 1.044 0.560 027 0.595 0.319 028 0.871 0.414 029 1.856 1.089 030 2.474 1.322 0水面线段数: 4, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m)1 10.561 1.5512 7.343 1.0213 2.858 0.6034 12.258 3.852滑动面线段数: 14, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)1 4.925 1.023 7.000 18.5002 2.988 0.737 7.000 18.5003 2.697 0.871 7.000 18.5004 2.464 0.856 7.000 18.5005 2.224 0.928 7.000 18.5006 1.352 0.750 7.000 18.5007 1.701 1.141 7.000 18.5008 3.094 2.401 7.000 18.5009 1.203 1.145 7.000 18.50010 0.771 0.898 7.000 18.50011 0.978 1.296 7.000 18.50012 0.842 1.174 7.000 18.50013 0.616 1.068 7.000 18.50014 0.225 0.704 7.000 18.500计算目标:按指定滑面计算推力-------------------------------------------------------------- 第 1 块滑体上块传递推力 = 0.000(kN) 推力角度 = 0.000(度)剩余下滑力传递系数 = 0.623本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 0.066(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1.254(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 0.063(kN)有效的滑动面长度 = 0.736(m)下滑力 = 1.176(kN)滑床反力 R= 0.382(kN) 滑面抗滑力 = 0.128(kN) 粘聚力抗滑力 =5.151(kN) --------------------------本块剩余下滑力 = -4.103(kN)本块下滑力角度 = 72.276(度)第 2 块滑体上块传递推力 = 0.000(kN) 推力角度 = 72.276(度)剩余下滑力传递系数 = 0.906本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 0.588(m2) 浸水部分面积 = 0.000(m2)本块总重 = 11.174(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 0.559(kN)有效的滑动面长度 = 1.233(m)下滑力 = 9.573(kN)滑床反力 R= 5.583(kN) 滑面抗滑力 = 1.868(kN) 粘聚力抗滑力 =8.630(kN) --------------------------本块剩余下滑力 = -0.926(kN)本块下滑力角度 = 60.025(度)第 3 块滑体上块传递推力 = 0.000(kN) 推力角度 = 60.025(度)剩余下滑力传递系数 = 0.962本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 1.420(m2) 浸水部分面积 = 0.000(m2)本块总重 = 26.975(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 1.349(kN)有效的滑动面长度 = 1.445(m)下滑力 = 21.757(kN)滑床反力 R= 15.722(kN) 滑面抗滑力 = 5.260(kN) 粘聚力抗滑力 =10.113(kN) --------------------------本块剩余下滑力 = 6.383(kN)本块下滑力角度 = 54.352(度)第 4 块滑体上块传递推力 = 6.383(kN) 推力角度 = 54.352(度)剩余下滑力传递系数 = 0.992本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 2.380(m2) 浸水部分面积 = 0.000(m2)本块总重 = 45.228(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 2.261(kN)有效的滑动面长度 = 1.624(m)下滑力 = 42.251(kN)滑床反力 R= 27.399(kN) 滑面抗滑力 = 9.168(kN) 粘聚力抗滑力 =11.365(kN) --------------------------本块剩余下滑力 = 21.719(kN)本块下滑力角度 = 52.961(度)第 5 块滑体上块传递推力 = 21.719(kN) 推力角度 = 52.961(度)剩余下滑力传递系数 = 0.977本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 2.340(m2) 浸水部分面积 = 0.000(m2)本块总重 = 44.455(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 2.223(kN)有效的滑动面长度 = 1.184(m)下滑力 = 55.290(kN)滑床反力 R= 30.326(kN) 滑面抗滑力 = 10.147(kN) 粘聚力抗滑力 =8.285(kN) --------------------------本块剩余下滑力 = 36.858(kN)本块下滑力角度 = 49.351(度)第 6 块滑体上块传递推力 = 36.858(kN) 推力角度 = 49.351(度)剩余下滑力传递系数 = 0.961本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 4.188(m2) 浸水部分面积 = 0.000(m2)本块总重 = 79.573(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 3.979(kN)有效的滑动面长度 = 1.661(m)下滑力 = 91.686(kN)滑床反力 R= 61.342(kN) 滑面抗滑力 = 20.525(kN) 粘聚力抗滑力 =11.626(kN) --------------------------本块剩余下滑力 = 59.536(kN)本块下滑力角度 = 43.585(度)第 7 块滑体上块传递推力 = 59.536(kN) 推力角度 = 43.585(度)剩余下滑力传递系数 = 0.961本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 12.747(m2) 浸水部分面积 = 0.000(m2)本块总重 = 242.196(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 12.110(kN)有效的滑动面长度 = 3.916(m)下滑力 = 209.389(kN)滑床反力 R= 197.330(kN) 滑面抗滑力 = 66.026(kN) 粘聚力抗滑力 =27.414(kN) --------------------------本块剩余下滑力 = 115.949(kN)本块下滑力角度 = 37.812(度)第 8 块滑体上块传递推力 = 115.949(kN) 推力角度 = 37.812(度)剩余下滑力传递系数 = 0.975本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 7.772(m2) 浸水部分面积 = 0.000(m2)本块总重 = 147.665(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 7.383(kN)有效的滑动面长度 = 2.048(m)下滑力 = 199.488(kN)滑床反力 R= 130.637(kN) 滑面抗滑力 = 43.711(kN) 粘聚力抗滑力 =14.338(kN) --------------------------本块剩余下滑力 = 141.440(kN)本块下滑力角度 = 33.853(度)第 9 块滑体上块传递推力 = 141.440(kN) 推力角度 = 33.853(度)剩余下滑力传递系数 = 0.968本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 6.798(m2) 浸水部分面积 = 0.000(m2)本块总重 = 129.153(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 6.458(kN)有效的滑动面长度 = 1.546(m)下滑力 = 205.554(kN)滑床反力 R= 124.860(kN) 滑面抗滑力 = 41.777(kN) 粘聚力抗滑力 =10.823(kN) --------------------------本块剩余下滑力 = 152.954(kN)本块下滑力角度 = 29.019(度)第 10 块滑体上块传递推力 = 152.954(kN) 推力角度 = 29.019(度)剩余下滑力传递系数 = 0.957本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 11.638(m2) 浸水部分面积 = 0.000(m2)本块总重 = 221.113(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 11.056(kN)有效的滑动面长度 = 2.410(m)下滑力 = 241.960(kN)滑床反力 R= 221.030(kN) 滑面抗滑力 = 73.955(kN) 粘聚力抗滑力 =16.869(kN) --------------------------本块剩余下滑力 = 151.135(kN)本块下滑力角度 = 22.649(度)第 11 块滑体上块传递推力 = 151.135(kN) 推力角度 = 22.649(度)剩余下滑力传递系数 = 0.978本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 12.905(m2) 浸水部分面积 = 0.000(m2)本块总重 = 245.192(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 12.260(kN)有效的滑动面长度 = 2.608(m)下滑力 = 237.551(kN)滑床反力 R= 240.819(kN) 滑面抗滑力 = 80.577(kN) 粘聚力抗滑力 =18.259(kN) --------------------------本块剩余下滑力 = 138.715(kN)本块下滑力角度 = 19.157(度)第 12 块滑体上块传递推力 = 138.715(kN) 推力角度 = 19.157(度)剩余下滑力传递系数 = 0.992本块滑面粘聚力 = 7.000(kPa) 滑面摩擦角 = 18.500(度)本块总面积 = 14.590(m2) 浸水部分面积 = 0.000(m2)本块总重 = 277.211(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 13.861(kN)。
理正滑坡推力计算一、理正滑坡推力计算原理理正滑坡推力计算基于滑坡形成的主要原因是因为外力(由重力)超过了内力(由滑动阻力)的情况。
因此,推力计算的原理是比较坡面砂土的重力和滑动阻力,如果重力大于滑动阻力,则说明该坡面不稳定,存在滑坡的风险。
滑动阻力是指阻碍砂土滑动的力量,主要由三个部分组成:摩擦力、内聚力和压缩力。
其中,摩擦力是垂直于坡面的力量,阻碍砂土的滑动;内聚力是指由于砂土颗粒间的吸附力而产生的力量;压缩力是指由于重力作用而造成的砂土颗粒间的压实力量。
重力是指砂土颗粒的重力,可通过质量和重力加速度的乘积计算得到。
通过比较滑动阻力和重力的大小,可以计算出滑动阻力相对于重力的百分比,即推力系数。
当推力系数小于等于1时,说明该坡面稳定,不会发生滑坡。
当推力系数大于1时,说明该坡面不稳定,存在滑坡的风险。
二、理正滑坡推力计算方法1.确定坡面的几何形状:根据实际情况,确定坡面的高度、倾角等几何参数。
2.确定坡面上的砂土性质:通过采集砂土样本,并进行室内试验,获取砂土的内聚力和摩擦系数等参数。
3.计算滑动阻力:根据砂土的内聚力、摩擦系数和压缩力等参数,计算出坡面上砂土的滑动阻力。
4.计算重力:根据坡面上砂土的质量和重力加速度的乘积,计算出坡面上砂土的重力。
5.比较滑动阻力和重力的大小:将滑动阻力与重力进行比较,计算出推力系数。
6.评估坡面的稳定性:根据推力系数的大小,来评估坡面的稳定性。
当推力系数小于等于1时,说明该坡面稳定;当推力系数大于1时,说明该坡面不稳定。
7.修正推力系数:根据实际情况,对推力系数进行修正。
例如,在坡面中存在降水等外力的情况下,需要考虑这些外力对滑动阻力的影响。
通过以上步骤,可以得到滑坡推力计算的结果,进而判断斜坡的稳定性。
三、理正滑坡推力计算的应用与意义在实际工程中,理正滑坡推力计算常常与其他地质力学参数的测定和分析相结合,以全面评估坡面的稳定性。
例如,通过野外地质勘探和室内试验,了解砂土的物理力学性质,以确定砂土的内聚力和摩擦系数等参数;通过对地下水位和降水量等因素的测定和分析,考虑地下水对推力系数的影响;通过数值模拟方法,对滑坡的发生机制和扩展趋势进行预测和研究,等等。

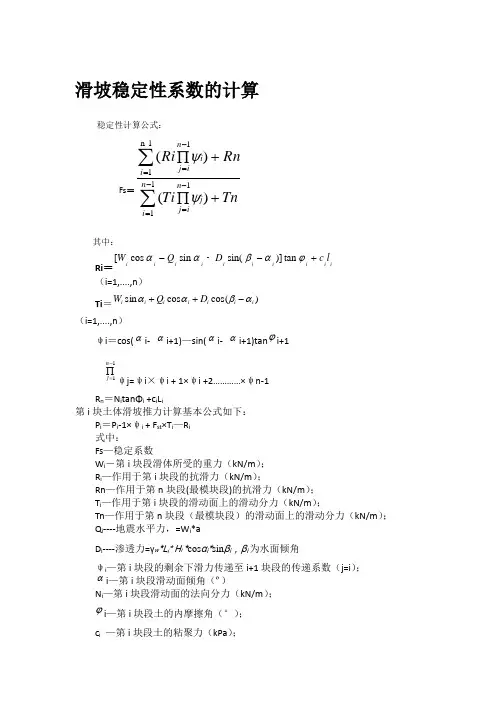

滑坡稳定性系数的计算稳定性计算公式:Fs =∑∑-=-==-=+∏+∏1111-n 11)()(n i jn i j i in i j Tn Ti Rn Ri ψψ其中:Ri = (i=1,....,n )Ti = (i=1,....,n )ψi =cos(i- i+1)—sin(i- i+1)tan i+1 ψj=ψi ×ψi + 1×ψi +2…………×ψn-1 R n =N i tanΦi +c i L i 第i 块土体滑坡推力计算基本公式如下:P i =P i -1×ψi + F st ×T i —R i 式中:Fs —稳定系数W i -第i 块段滑体所受的重力(kN/m );R i —作用于第i 块段的抗滑力(kN/m );Rn —作用于第n 块段(最模块段)的抗滑力(kN/m );T i —作用于第i 块段的滑动面上的滑动分力(kN/m );Tn —作用于第n 块段(最模块段)的滑动面上的滑动分力(kN/m ); Q i ----地震水平力,=W i *aD i ----渗透力=γw *L i * H i *cos αi *sin βi ,βi 为水面倾角ψi —第i 块段的剩余下滑力传递至i+1块段的传递系数(j=i ); i —第i 块段滑动面倾角(º)N i —第i 块段滑动面的法向分力(kN/m );i —第i 块段土的内摩擦角(°);c i —第i 块段土的粘聚力(kPa );)cos(cos sin i i i i i i i D Q W αβαα-++ααααϕ11-=∏n j αϕi i i i i i i i i i l c D Q W + - - - ϕ α β α α tan )] sin( sin cos [L i—第i块段滑动面的长度(m);P i、P i-1—分别为第i块、第i-1块滑体的剩余下滑力(kN/m)F st—滑坡推力计算安全系数天然状态下稳定性系数计算表见表1-1。
滑坡稳定性系数的计算稳定性计算公式:Fs =∑∑-=-==-=+∏+∏1111-n 11)()(n i j n i j i in i j TnTi Rn Ri ψψ其中:Ri =(i=1,....,n )Ti =)cos(cos sin i i i i i i i D Q W αβαα-++ (i=1,....,n )ψi =cos(αi- αi+1)—sin(αi- αi+1)tan ϕi+1 11-=∏n j ψj=ψi ×ψi + 1×ψi +2…………×ψn-1 R n =N i tanΦi +c i L i 第i 块土体滑坡推力计算基本公式如下:P i =P i -1×ψi + F st ×T i —R i 式中:Fs —稳定系数W i -第i 块段滑体所受的重力(kN/m );R i —作用于第i 块段的抗滑力(kN/m );Rn —作用于第n 块段(最模块段)的抗滑力(kN/m );T i —作用于第i 块段的滑动面上的滑动分力(kN/m );Tn —作用于第n 块段(最模块段)的滑动面上的滑动分力(kN/m ); Q i ----地震水平力,=W i *aD i ----渗透力=γw *L i * H i *cos αi *sin βi ,βi 为水面倾角ψi —第i 块段的剩余下滑力传递至i+1块段的传递系数(j=i ); αi —第i 块段滑动面倾角(º)N i —第i 块段滑动面的法向分力(kN/m );ϕi —第i 块段土的内摩擦角(°);c i —第i 块段土的粘聚力(kPa );i i i i i i i i i i l c D Q W + - - - ϕ α β α α tan )] sin( sin cos [L i—第i块段滑动面的长度(m);P i、P i-1—分别为第i块、第i-1块滑体的剩余下滑力(kN/m)F st—滑坡推力计算安全系数天然状态下稳定性系数计算表见表1-1。
滑坡地质灾害治理推力计算公式滑坡地质灾害是一种让人头疼的自然现象,就好像是大地“闹脾气”,给我们的生活带来了不少麻烦。
那要怎么去应对它,怎么算出治理它所需要的推力呢?这可得好好说道说道。
咱先来说说这个推力计算的重要性。
想象一下,你住在一个山脚下,突然有一天,山上的土石开始松动,有滑坡的危险。
这时候,如果不能准确算出治理所需的推力,那可就像闭着眼睛过河,心里没底啊!所以,搞清楚这个推力计算公式,那就是给咱们的安全上了一道保险。
比如说,有这么一个真实的例子。
在一个小山村,因为连续的暴雨,山体出现了滑坡的迹象。
村里的人们那叫一个担心,生怕自己的家被埋了。
专家们赶紧赶来,拿着各种仪器测量,就是为了能算出准确的推力,然后制定出有效的治理方案。
那这个推力到底怎么算呢?其实啊,它涉及到好多因素。
像滑坡体的重量、滑动面的角度、摩擦系数等等。
咱们一个个来解释。
滑坡体的重量,这就好比是一个大胖子和一个小瘦子,推动他们所需要的力气肯定不一样。
重量越大,推力也就越大。
这就得通过测量滑坡体的体积和土石的密度来算。
滑动面的角度呢,就像是滑梯的坡度。
角度越大,滑坡就越容易发生,需要的推力也就越大。
还有摩擦系数,这就好比地面的光滑程度。
越光滑,滑坡越容易,推力也就相对小一些;越粗糙,推力就得更大才能让滑坡发生。
具体的计算公式是这样的:推力 = 滑坡体重量 × sin(滑动面角度)- 滑动面的抗滑力。
这里的抗滑力又和摩擦系数以及滑坡体在滑动面上的正压力有关。
可别小看这个公式,每一个参数的测量和确定都得小心翼翼,稍有差错,计算结果就会大不一样。
在实际的治理工作中,还得考虑很多其他的因素。
比如地下水的影响,如果地下水位高,那就会增加滑坡的可能性,推力计算也得相应调整。
再比如说,周围的植被情况。
要是山上树木茂盛,根系能把土石紧紧抓住,那也能减小滑坡的危险,推力计算也会有所不同。
总之,滑坡地质灾害治理推力的计算可不是一件简单的事儿,需要综合考虑各种因素,用科学的方法和严谨的态度去对待。
滑坡推力和边坡稳定计算
圆弧滑动面条分法
在粘性土中滑动面的断面形状近似为一圆弧曲线,所以假设土体滑动时,是绕滑动圆弧的圆心,作整体的转动或滑移,这种滑动的形成必然是滑动圆心转动的力矩M S(滑动力矩)大于阻止它旋转的力矩M R(抗滑力矩)的结果,如图3-4。
根据图截取一个单位长度进行分析,就可得稳定安全系数的表达式如下:
抗滑力矩M R Lζf R Lζf R
K= = = =
滑动力矩M S Qd γAd
式中L 滑动圆弧的长度;
ζ f 滑动面上的平均抗剪强度
R 滑动圆心O 的圆弧滑动半径:
Q 滑动土体的重量;
d Q作用线至圆心O的垂直距离;
A 滑动面的面积
γ土体的重度.
如K > 1表示边坡稳定;K =1处于极限平衡;K <1边坡不稳定。
(1)、圆弧滑动面条分法计算步骤,见图3-5。
1)、假定任意一个圆柱面AC,其半径为R,并将滑动面上的土体分成若干垂直土条,每条宽b i=(1/10-1/20)R.
2)将每条土体的重量Q i,沿圆弧AC分解成法向力N i及切向力T i,则N i=Q i cosa i
T i=Q i sina i。
