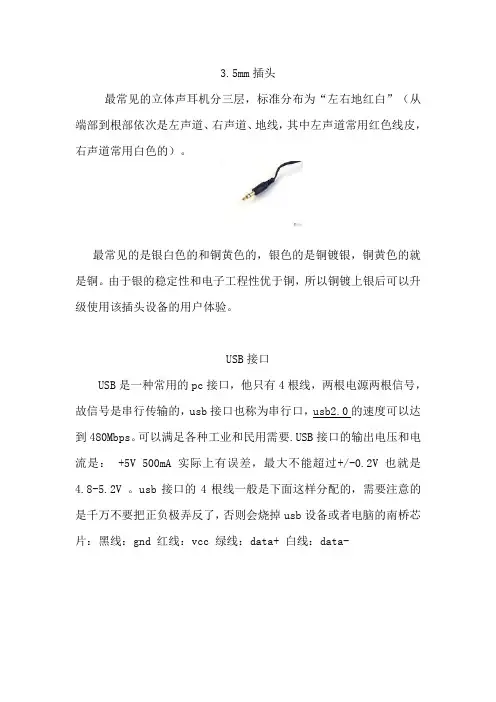

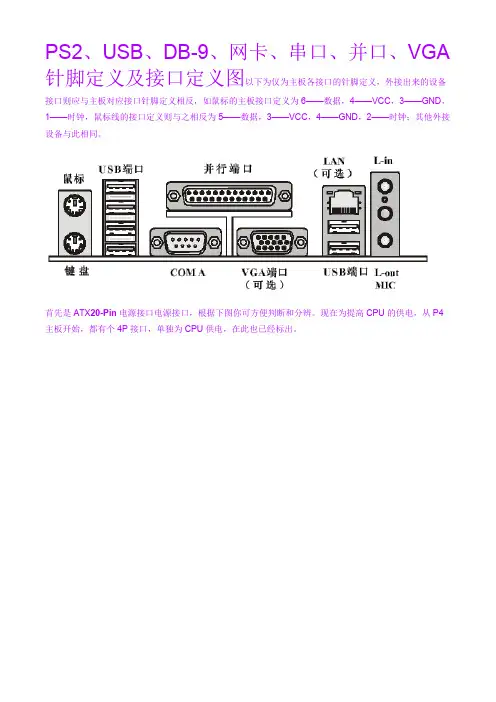

3.5mm插头
最常见的立体声耳机分三层,标准分布为“左右地红白”(从端部到根部依次是左声道、右声道、地线,其中左声道常用红色线皮,右声道常用白色的)。
最常见的是银白色的和铜黄色的,银色的是铜镀银,铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜,所以铜镀上银后可以升级使用该插头设备的用户体验。

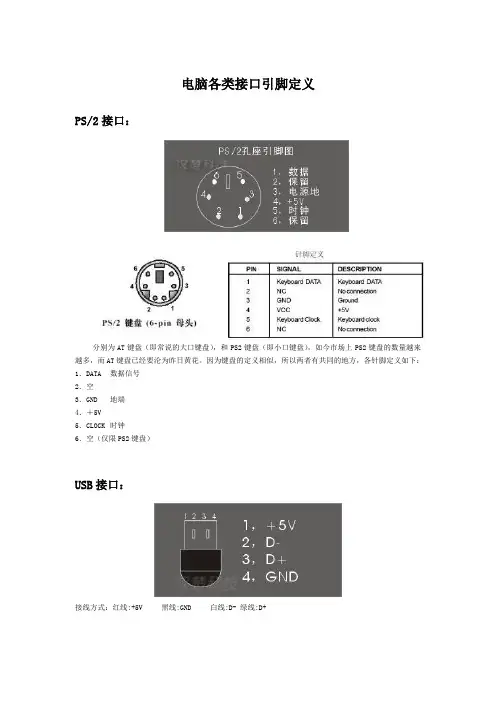

USB接口
USB是一种常用的pc接口,他只有4根线,两根电源两根信号,故信号是串行传输的,usb接口也称为串行口,usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要.USB接口的输出电压和电流是: +5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb接口的4根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉usb设备或者电脑的南桥芯片:黑线:gnd 红线:vcc 绿线:data+ 白线:data-

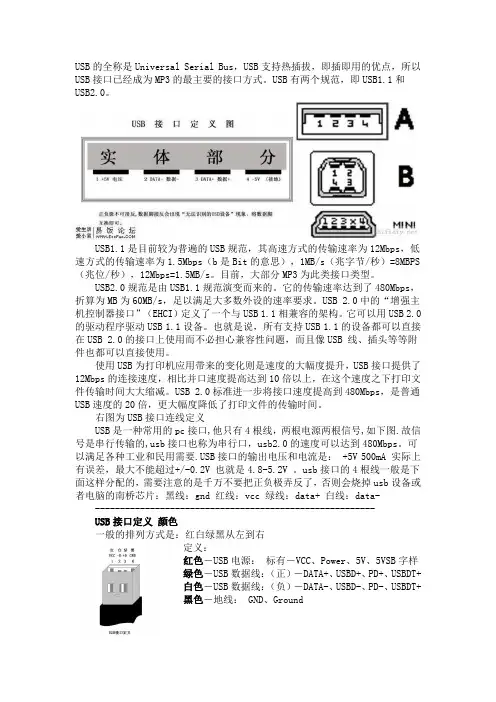

USB接口定义图
USB接口定义颜色
一般的排列方式是:红白绿黑从左到右
定义:
红色-USB电源:标有-VCC、Power、5V、5VSB字样
白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT-
绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+
黑色-地线: GND、Ground
USB接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
USB接口是一种越来越流行的接口方式了,因为USB接口的特点很突出:速度快、兼容性好、不占中断、可以串接、支持热插拨等等,
所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式,USB接口定义也很简单:
1 +5V
2 DATA-数据-
3 DATA+数据+
4 GND 地

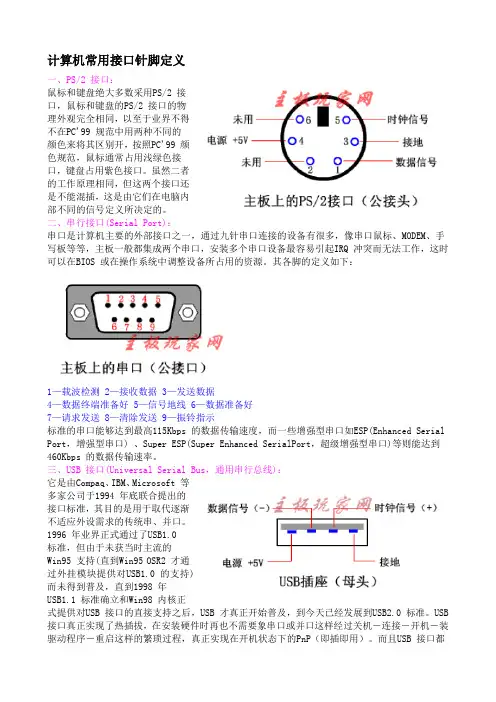

串口
主板一般都集成两个串口,可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8),虽然其I/O地址不相同,但是总共只占据两个IRQ(1、3、5、7共享IRQ4,2、4、6、8共享IRQ3),平常我们常用的是COM1~COM4这四个端口。
我们经常在使用中遇到这个问题——如果在COM1上安装了串口鼠标或其他外设,就不能在COM3上安装如Modem之类的其它硬件,这就是因为IRQ设置冲突而无法工作。
这时玩家们可以将另外的外设安装在COM2或4。
标准的串口能够达到最高115Kbps的数据传输速度,而一些增强型串口如ESP(Enhanced Serial Port,增强型串口) 、Super
ESP(Super Enhanced Serial Port,超级增强型串口)等则能达到460Kbps的数据传输速率。
串口是计算机主要的外部接口之一,通过九针串口连接的设备有很多,像串口鼠标、MODEM、手写板等等,九针串口的示意图如上,其各脚的定义如下:
1 DCD 载波检测
2 RXD 接收数据
3 TXD 发送数据
4 DTR 数据终端准备好
5 SG 信号地线
6 DSR 数据准备好
7 RTS 请求发送
8 CTS 清除发送
9 RI 振铃指示
VGA接口
显示器当然是很重要的设备了,显示器使用的是15针的连接公头,因为显示器属于一种较为独立的电子器件,所以它的接头定义也有很多较专业的部分,具体针脚定义如下:
1 红
2 绿
3 蓝
4 空脚
5 地
6 红-接地
7 绿-接地 8 蓝-接地 9 空脚 10 接地
11 接地 12 SDA 13 水平同步 14 垂直同步
15 SCL
网卡(LAN)接口
RJ45 型网线插头又称水晶头,共有八芯做成,广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。
在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作 T568A 线序(图1)和 T568B 线序(图2)。
RJ45 型网线插头引脚号的识别方法是:手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
图1:RJ45 型网线插头的 T568A 线序接法示意图
这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,一端按 T568A 线序接(图1),另一端按 T568B 线序接(图2),即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的,适用的连接场合有:
1. 电脑←—→电脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;
2. 集线器←—→集线器;
3. 交换机←—→交换机。
如图1 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系
插头脚号网线颜色
1 ————绿白
2 ————绿
3 ————橙白
4 ————蓝
5 ————蓝白
6 ————橙
7 ————棕白
8 ————棕
图2:RJ45 型网线插头的 T568B 线序接法示意图
T568B 线序的适用范围
一、直连线互连
网线的两端均按 T568B 接
1. 电脑←—→ADSL 猫
2. ADSL猫←—→ADSL 路由器的 WAN 口
3. 电脑←—→ADSL 路由器的 LAN 口
4. 电脑←—→集线器或交换机
二、交叉互连
网线的一端按 T568B 接,另一端按 T568A 接1. 电脑←—→电脑,即对等网连接
2. 集线器←—→集线器
3. 交换机←—→交换机
如图2 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:
插头脚号网线颜色
1 ————橙白
2 ————橙
3 ————绿白
4 ————蓝
5 ————蓝白
6 ————绿
7 ————棕白
8 ————棕
网线修复
对于直通线(两头568B),有信号的线是1236(橙绿),因此,如果某些线发生故障,可以用其余的线作为备用,修复后仍然可用.但是抗干扰性能有可能降低. 14.RJ45

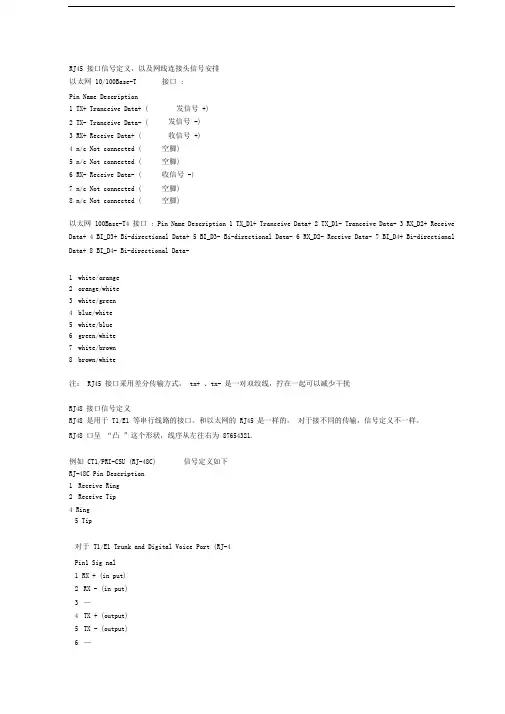

RJ45接口通常用于数据传输,最常见的应用为网卡接口。
RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线
也有两种即:直通线、交叉线。
10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,
网卡上以及 Hub 上接口的外观为 8 芯母插座,如图:
RJ45接口pc端的,网线为 8 芯公插头
并口
最初的并口设计是单向传输数据的,也就是说数据在某一时刻只能实现输入或者输出。
后来IBM又开发出了一种被称为SPP(Standard Parallel Port)的双向并口技术,它可以实现数据的同时输入和输出,这样就将原来的半互动并口变成了真正的双方互动并口; Intel、Xircom 及Zenith于1991年共同推出了EPP(Enhanced Parallel Port,增强型并口),允许更大容量数据的传输(500~1000byte/s),其主要是针对要求较高数据传输速度的非打印机设备,例如存储设备等;紧接着EPP的推出,1992年微软和惠普联合推出了被称为ECP(Extended Capabilities Port,)的新并口标准,和EPP不同,ECP是专门针对打印机而制订的标准;发布于1994年的IEEE 1284涵盖了EPP和ECP 两个标准,但需要操作系统和硬件都支持该标准,这对现在的硬件而言已不是什么问题了。
目前我们所使用的并口都支持EPP和ECP这两个标准,而且我们可以在CMOS当中自己设置并口的工作模式。
并口是计算机一个相当重要的外部设备接口,最常用来连接的设备那就要算是打印机了,另外,有许多型号的扫描仪也是通过并口来与计算机连接的。
并口也是25针的,与25针串口不同的是,并口是25个孔,所以常称为“母头”,而像串口就常称为“公头”。
并口的针脚定义如下:
1 STROBE 选通
2-9 DATA0-DATA7 数据0-7
10 ACKNLG 确认
11 BUSY 忙
12 PE 缺纸
13 SLCT 选择
14 AUTO FEED 自动换行
15 ERROR 错误
16 INIT 初始化
17 SLCT IN 选择输入\
18-25 GND 地线
电脑内数据接口
IEEE1394接口
IEEE1394接口又称Frie wire接口(中文俗称“火线”), 数据传输率高,IEEE1394a接口能提供100Mbps,200Mbps,400Mbps等多种传输格式;IEEE1394b能提供800Mbps数据传输率
eSATA接口
eSATA的全称是External Serial ATA,eSATA实际上就是SATA 接口的外部扩展规范,传输速度和SATA完全相同。
eSATA最高可提供3Gb/s的传输速度,远远高于USB2.0和IEEE1394,目前很多台式机的主板上已经提供了eSATA接口。
USB PLUS接口和USB 2.0接口对比
USB PLUS是一种接口的规格,可以说它并不算是真正意义上的“USB”接口,因为它的基础是eSATA接口,或者我们可以说它就是eSATA接口,只不过爱国者为了宣传或者统一称为而起名叫做USB PLUS。
我们知道,eSATA接口的传输速度远大于USB2.0接口,但是它自身无法供电,移动设备也就无法使用eSATA接口。
但爱国者通过为传统的eSATA接口加入供电的功能,解决了这一问题,用户就可以通过常规使用USB接口的方式来使用eSATA接口了。
Micro-USB
DVI
DVI接口有多种规格,分为DVI-A、DVI-D和DVI-I,它是以Silicon Image公司的PanalLink接口技术为基础,基于TMDS(Transition Minimized Differential Signaling,最小化传输差分信号)电子协议作为基本电气连接。
TMDS是一种微分信号机制,可以将象素数据
编码,并通过串行连接传递。
显卡产生的数字信号由发送器按照TMDS 协议编码后通过TMDS通道发送给接收器,经过解码送给数字显示设备。
一个DVI显示系统包括一个传送器和一个接收器。
传送器是信号的来源,可以内建在显卡芯片中,也可以以附加芯片的形式出现在显卡PCB上;而接收器则是显示器上的一块电路,它可以接受数字信号,将其解码并传递到数字显示电路中,通过这两者,显卡发出的信号成为显示器上的图象。
DVI-D接口
DVI-I接口
前面我们已经提到过,DVI也分为几种规格,其中DVI-A其实就是VGA接口标准,只是换汤不换药而已,目前的DVI接口主要是DVI-D 和DVI-I两种,而这两种规格中,又再分为“双通道”和“单通道”
两种类型,我们平时见到的都是单通道版的,双通道版的成本很高,因此只有部分专业设备才具备。
区分不同DVI标准
常见的DVI接口中,DVI-D接口只能接收数字信号,接口上只有3排8列共24个针脚,其中右上角的一个针脚为空。
不兼容模拟信
号。
DVI-I接口可同时兼容模拟和数字信号。
兼容模拟幸好并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上,而是必须通过一个转换接头才能使用,一般采用这种接口的显卡都会带有相关的
转换接头。
18针和24针DVI的区别
在买液晶显示器的时候,我们可能会发现,DVI有18针和24针两种,有人说18针DVI是简化版,比24针的性能差很多,而也有的人说24针DVI就是多了一些地线二者根本没有区别。
究竟事实是怎
样?
之前我们已经跟大家提到过,在DVI的不同规格中,又分为“双通道”和“单通道”两种类型,其实这18针、24针就是这两种类型的差别。
18针的DVI属于单通道,而24针属于双通道,也就是说,18针的DVI传输速率只有24针的一半,为165MHz。
在画面显示上,单通道的DVI支持的分辨率和双通道的完全一样,但刷新率却只有双通道的一半左右,会造成显示质量的下降。
一般来讲,单通道的DVI 接口,最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz,即现有23寸宽屏显示器和20寸普通比例显示器的正常显示,再高的
话就会造成显示效果的下降。
HDMI
HDMI Type A socket.
HDMI的规格书中规定了三种HDMI接头, 分别是:
HDMI脚位配置
HDMI AType
Pin定义
1 TMDS Data2+
2 TMDS Data2 Shield
3 TMDS Data2–
4 TMDS Data1+
5 TMDS Data1 Shield
6 TMDS Data1–
7 TMDS Data0+
8 TMDS Data0 Shield
HDMI B Type
总共有29pin, 可传输HDMI A type两倍的TMDS资料量, 相对等于DVI Dual-Link传输, 用于传输高分辨率(WQXGA 2560x1600以上)。
(因为HDMI A type 只有Single-Link的TMDS传输, 如果要传输成HDMI B type的讯号, 则必须要两倍的传输效率, 会造成TMDS 的Tx、Rx的工作频率必须提高至270MHz以上。
而在HDMI 1.3 IC 出现之前, 市面上大部分的TMDS Tx、Rx只能稳定在165MHz以下工
作。
)
HDMI C Type
总共有19pin, 可以说是缩小版的HDMI A type, 但脚位定义有
所改变。
主要是用在便携式装置上, 例如DV、数码相机、便携式多媒体播放机等。
现在已有SONY HDR-DR5E DV利用此规格接头作为影像输出接口。
(常常有人称为该规格为mini-HDMI, 这可算是自行胡乱创造的名称, 实际上HDMI官方并没此名称。
)
HDMI D Type
HDMI Type D ,俗称Micro HDMI 是定义为HDMI 1.4版本的,保持hdmi标准的19pin .但是尺寸与微型USB的借口差不多,尺寸为2.8 mm × 6.4 mm,比mini hdmi (2.42 mm × 10.42 mm)小很多,主要应用在一些小型的移动设备上,如手机,MP4等等。
对于手机的厂家来说,不管怎么努力,手机的屏幕还是太小,要想更多人看清,将视频输出到外部显示设备无疑是必须的,在XT800之前,已有数款机型支持AV模拟输出,通过特制3.5mm转接线来实现CVBS复合信号+立体声音频,不过这一接口最大的局限就是清晰度超低,320x240的分辨率使得这种输出仅限于比较简单的应用,况且转接线的体积都不小,使用并不方便。
眼看HDMI接口电视、投影机、显示器越来越多,采用HDMi接口已经成为大势所趋,标准HDMI接口分为AB两种类型,不过我们常见的都是A型口,B型口由于是双通道超宽结构基本上见不到厂家使用,标准A型口大约15mm宽,这对于家电产品自然不在话下,但在数码产品上使用显然占地方太大了,于是乎DV和DC产品普遍出现了HDMIC 型口,也就是MiniHDMI接口。
不过对于手机而言,C型口依然有点大,于是D型口就应运而生,由于发布时间较短,到现在也不过半年时间,接口太小,对于高频率视频信号的传输、防静电要求等都比A型口要困难的多,XT800是我们首先有机会了解到的HDMID型口应用设备,而转接线就比较难找,笔者经多方面寻找,终于在淘宝上找到了一根绿联科技的D型口转A 型口线材,有了它,连接电视、显示器、投影机都不再是难事。
一端为标准的HDMI插头,一端为Micro HDMI(D type)手机,目前部份手机有此接口。
如:Motorola XT800,Nokia N8 and HTC EVO 4G 。
测试规范
HDMI测试规范的规范细节请参考:《HDMI一致性测试规范1.1》,《HDMI规范1.1》,《HDCP规范1.1》;
一.HDMI输出兼容性测试:
1.和HDMI接口电视的兼容性:同时传输音频和视频;
2.和DVI接口电视的兼容性:只传输视频;
3.和HDMI接口的功放的兼容性:只传输音频;
判断标准:HDMI接口可以传输的音频支持“任何能通过S/PDIF 输出的压缩数字音频”和“2/6/8声道,32-192KHZ采样率的未压缩的数字音频”,可以输出“I2S(一种数字传输界面,时差性能要优于S/PDIF,适合短距离通讯)和SPDIF的音频”;它总能获得CD的音频质量;HDMI接口可以传输的视频支持“高清1080I”,“高清720P”,“普通隔行”和“普通逐行”(目前后两种我们没有支持),同时支持NTSC和PAL电视制式;可以根据接受端可以接受的视频状态自动输出“YUV”或“RGB”编码的视频格式;
二.HDMI端口插拔可靠性测试:
1.接口热插拔可靠性:在碟机和接受端都工作的状态下,插拔HDMI接口,两端的设备是否工作正常,HDMI输出的音视频功能是否正常;
2.ESD 测试
3.接口插拔寿命测试:多次插拔HDMI接口,测试HDMI接口寿命;判断标准:热插拔时接受端能正常输出HDMI的音视频信号,源端系统需仍正常工作;接口插拔寿命最少需要5000次以上;
三.HDMI输出的可靠性测试:
1.源输出端驱动能力测试;
2.连接线的衰减特性测试;
3.高频和大容量数据传输可靠性;
判断标准:最长可以传输30米,保证声音图像正常;大容量DVD (多字幕,多通道)碟片播放画面的流畅性;
4.开机,待机时,HDMI是否输出正常。
四.HDMI连接线和接口的检测标准:
请参考HDMI接口和连接线的供应商的检测标准;
五.非正常工作状态下HDMI端口输出测试:
1.高低温状态:
2.高低压状态:
3.长时间工作状态:
判断标准:具体的温度,电压和工作时间的参数参考普通碟机;在这些状态下,需要HDMI接口的音视频功能正常工作;
六.HDMI输出端口功能测试:
1.HDMI端口支持1080I,720P的高清格式视频输出;
2.HDMI端口支持各种压缩和非压缩的数字音频输出;
3.自动侦测接受设备的屏幕比例;判断标准:在同样的片源下,HDMI高清输出图像效果应该比CVBS和普通色差“更清晰,无闪烁,细节的表现力上更强,色彩更逼真”(可以用高清晰的JPEG图片或DVD效果演示碟来演示);如果接受的电视设备可以解码由HDMI输出的数字音频信号,接受端应该有声音输出;HDMI输出端可以自动调整输出的宽高比来适应接受设备。
[编辑本段]
音频视频测试方案
HDMI测试
HDMI测试包括视频测试和音频测试。
视频测试:
HDMI一致性测试标准推荐使用Quantum Data 882来进行一系列的协议测试。
音频测试: HDMI的音频测试标准推荐使用AudioPrecision的APX585来进行测试。
AP公司是音频测试业界的标准仪器,为Dobly, DTS ,miscrosoft DTM认证的指定音频分析仪
显卡与电脑连接
A卡与N卡的区别首选说明的是Nvdia的GPU并没有集成音频处理单元,所以各个HDMI显卡厂商都“曲线救国”在显卡上设置音频输入接口,使用前要手动连接一下主板和显卡之前的数据线。
而ATI得GPU则没有这种问题。
以七彩虹显卡为例。
N卡上的音频是通过SPDIF IN接口引入的,在集成声卡主板上或者独立声卡一般都有数字音频输出接口SPDIF OUT,用显卡附送的音频线连接起来。
这样HDMI才有音频信号输出,也就是说如果你的
Nvdia显卡没有SPDIF IN,那么你只有将音响连接到电脑上了。
主板上的SPDIF OUT接口
显卡的SPDIF IN接口
软件设置一、NVIDIA独立显卡
步骤1:安装微软KB888111的HD Audio补丁和相应的声卡驱动程序。
步骤2:在“控制面板→声音音频设备”中选择“SPDIF设备输出”。
步骤3:安装NVIDIA显卡的ForceWare驱动,然后以高级方式打开NVIDIA控制面板,进入“视频和电视→更改信号或HD制式”选项,此时可以看到连接在电脑上的平板电视已经被系统检测出来(图2),点击它的图标并根据电视的具体情况设置相应的视频分辨率即可(图3),例如设置为Full HD的1080P模式
如果某些电视的分辨率比较特殊,我们还可以在“显示→管理自定义分辨
率”菜单中自己编辑并建立新的分辨率模式(图4)。
最后进行显卡双头输出模式的设置,NVIDIA显卡一般提供了下面几个模式:双屏显示(Dual View)、水平跨越、垂直跨越、复制等,这里推荐使用Dual View模式,此
时显示器和平板电视可以分别显示不同的内容,例如在显示器中使用IE浏览网页,而在平板电视中观看高清电影
二、AMD独立显卡
步骤1:安装微软KB888111的HD Audio补丁。
步骤2:安装AMD显卡催化剂驱动程序以及催化剂控制中心(催化剂驱动中包含显卡所集成的音频控制器驱动)。
步骤3:在“控制面板→声音音频设备”中选择“ATI HD Audio rear output”作为音频输出设备(图5)。
步骤4:打开催化剂控制中心,在“多显示器桌面模式”菜单中选择“扩展桌面模式”(图6),该模式类似于NVIDIA显卡的双屏显示(Dual View),可以在两个显示器上分别设置不同的分辨率并同时显示不同的窗口内容。
随后在“视频→剧院模式”菜单中把“扩展桌面显示覆盖”设置为“在剧院模式下(全屏幕)”(见图7和图8)。
最后在“显示器管理器”菜单中设置好平板电视的分辨率即可。
步骤5:AMD显卡还支持逐行扫描设置,这里选择“自动检测”(图9)可以在播放1080i高清视频时适当减少画面中的毛糙、拉丝现象,尤其是在高速运动画面中效果更加明显。
最新版本
负责为高清多媒体接口(HDMI)提供授权的代理机构HDMI Licensing近日宣布该机构将在新版HDMI v1.4标准中加入立体视频信号支持功能。
负责标准制订的专家组将在下月召开的标准会议上将向这个标准中加入暂定名为“Top/Bottom”的立体视频信号格式。
标准中将为立体视频信号的传输协议进行规定,不过HDMI Licensing 组织同时表示标准中暂不会对立体视频广播信号格式作强制性规定,他们以后将会对这部分内容进行补充和修改。
除了对立体视频信号的传输协议进行规定之外,新规范同时还加入了数据传输功能,为HDMI 接口加入了一个专用的100Mbps以太网连接通道。
另外还加入了用于传输压缩格式音频信号的 Audio Return信道等等。
HDMI 1.4版线缆共有5种类型,今后规范的标识方式分别为:Standard HDMI Cable 中文规范名称:标准HDMI线(最高支持1080/60i)
Standard HDMI Cable with Ethernet 标准以太网HDMI线
Standard Automotive HDMI Cable 标准车用HDMI线
High Speed HDMI Cable 高速HDMI线(支持1080p、DeepColor、
3D)
High Speed HDMI Cable with Ethernet 高速以太网HDMI线
支持HDMI v1.4标准的设备已于2010年1月初召开的CES展会上推出。
品牌
目前国际国内著名HDMI品牌有:索尼、兆龙、日立、松下、讯维、开博尔、奥迪尔,JIB,北棋、HL,博禄德/BLUEDE, 秋叶原等。
而HDMI 1.4的插头及转接线的生产已经盛行,在东莞的南沣就可以以专业技术批量生产。
hdmi兼容测试常见问题与解析:
绝大多数测试客户在第一次测试的时候都会或多或少的在一些测试项目上失败。
其实跟芯片相关的一些电气性能测试,比如“Jitter Tolerance”等,芯片厂商都已经在芯片设计阶段考虑到如何保证通过这些测试项目。
所以客户需要特别注意一些跟系统设计相关的问题,以及为配合测试所设计的功能,例如源端设备(Tx)需要提供可以将HDCP(High Definition Content Protection)关闭和打开的选项等。
以下结合客户测试常遇到的问题对一些测试项目加以说明,希望能够帮助读者在设计阶段就避免这些问题。
源端测试(Tx)
EDID 相关的测试
对于hdmi源端设备要求必须支持“Enhanced DDC”协议,即读
取接收端设备的EDID信息时可以使用段指针0x60读取首256字节以后的信息。
虽然现在绝大多数客户使用256字节的EDID信息,但是hdmi测试时候会检测读取4个块(每块128个字节),即512字节信息的能力。
是否存在多块信息可以从EDID内容的0x7E地址获知。
客户自己测试时往往只测试对前256字节的支持能力,而忽略了对段指针的要求。
+5V电源输出
有些客户习惯性地在hdmi输出端口的电源输出通路上串联电阻,起到限流的作用。
但在hdmi Tx 的测试中会接一个吸取55mA电流的负载,然后测试输出电压,要求电压在4.8V和5.3V之间。
例如图1所示例子中串接了一个10欧姆的电阻,结果造成输出电压为,5-10x0.055 = 4.45V < 4.8V,此项测试失败。
有关的 DDC/CEC 测量
客户在处理hdmi端口的消费类电子产品控制(CEC)管脚时,即hdmi端口的第13管脚,如果其产品不支持CEC功能,可以将此管脚悬空。
但往往是客户的产品虽然不支持CEC功能,还是将此管脚连接到了主处理芯片的通用管脚上,已备今后扩展使用,此时需注意对此管脚在电气性能和物理连接上的一些限制,比如电容需小于100pF 等,否则会导致hdmi测试无法通过。
接收端(Rx)测试
EDID相关测试项目应注意的问题
客户在测试过程中经常会失败在这些与EDID测试相关的项目。
其实这些项目如果熟悉规范的相关要求,通过相对来说是比较容易的。
例如有关规范要求在EDID的前128个字节中一定要提供“Monitor Range Limit Header”和“Monitor Name Header”,但如果这两个项目的内容分别不足18个字节的话,需要以0x0A为结尾同时以0x20填充剩余的字节。
另外一个经常在EDID测试中遇到的问题是,客户不能将EDID中的短型视频描述符(SVD)模块与提交的能力申报表(CDF)一致,在CDF中表明支持的格式在EDID的SVD模块中没有表明支持,或者是相反。
TMDS信号差分阻抗匹配
现在大多数客户在设计电路板的时候都会考虑到TMDS信号差分阻抗匹配的要求,但往往还是会在此项测试中失败,原因在于客户选用的ESD保护器件或者是抑制EMI用的共模扼流圈寄生电容太大,导致此项测试失败。
现在很多用于高速线路的ESD保护器件的供应商都会提供推荐的布线方案,而且也会提供阻抗测试图,客户可以要求这些厂商提供相关的资料。
此项测试是hdmi兼容性测试中为数不多的跟硬件线路相关的测试项目,此项失败,客户往往需要更改电路板设计,会耽误投产和上市时间。
DDC/CEC通道电容电压测试
此项测试是失败率非常高的项目。
失败原因大多数是因为客户使用的用于电平转换的MOSFET器件电容太大,我们建议在DDC通道上所使用的MOSFET器件Ciss和Coss应该在10pF以下。
HPD输出电压
一些客户喜欢使用图2所示电路来利用hdmi端口的5V电压,同时利用VCCD为hdmi端口的HPD管脚提供电压,但这会违反hdmi协议中当hdmi +5V输入为0V时, HPD电压应大于0V, 并小于0.4V的要求。
这里最简单的方法是将hdmi输入端口的+5V电压串联一个1K 的电阻直接路由回HPD管脚。
当然在此还是建议读者利用一个简单的三极管开关电路对HPD管脚加以控制,这样可以主动告知源端设备下游的设备是否已准备好或者告之源端设备重新开始一些验证动作,例如HDCP等,这可以增强设备的兼容性。
视频格式的支持
在此项测试中,对所有hdmi输入端口能够支持的视频格式会测试支持50Hz的设备对于50Hz±0.5%(即49.75Hz和50.25Hz),和支持59.94Hz或者60Hz的设备对59.94-0.5%(即59.64Hz)和60+0.5%(即60.3Hz)场频变化的支持能力。
客户在软件设计中需要注意到这些对视频格式容忍度的要求。
