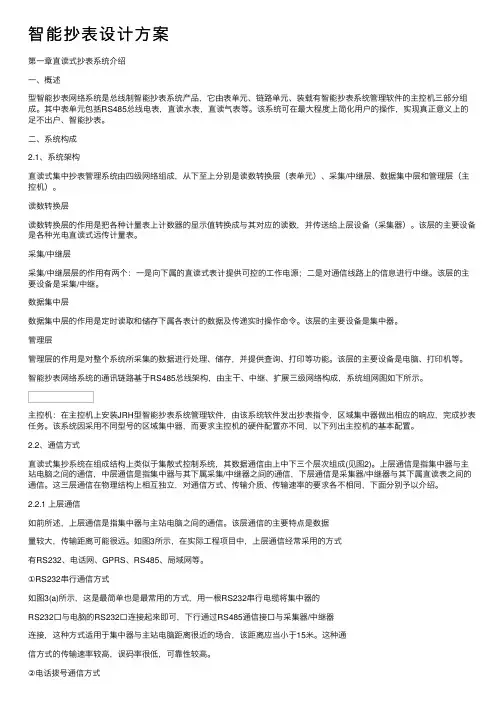

第一章直读式抄表系统介绍
一、概述
型智能抄表网络系统是总线制智能抄表系统产品，它由表单元、链路单元、装载有智能抄表系统管理软件的主控机三部分组成。其中表单元包括RS485总线电表，直读水表，直读气表等。该系统可在最大程度上简化用户的操作，实现真正意义上的足不出户、智能抄表。
二、系统构成
2.1、系统架构
直读式集中抄表管理系统由四级网络组成，从下至上分别是读数转换层（表单元）、采集/中继层、数据集中层和管理层（主控机）。
读数转换层
读数转换层的作用是把各种计量表上计数器的显示值转换成与其对应的读数，并传送给上层设备（采集器）。该层的主要设备是各种光电直读式远传计量表。
采集/中继层
采集/中继层层的作用有两个：一是向下属的直读式表计提供可控的工作电源；二是对通信线路上的信息进行中继。该层的主要设备是采集/中继。
数据集中层
数据集中层的作用是定时读取和储存下属各表计的数据及传递实时操作命令。该层的主要设备是集中器。
管理层
管理层的作用是对整个系统所采集的数据进行处理、储存，并提供查询、打印等功能。该层的主要设备是电脑、打印机等。
智能抄表网络系统的通讯链路基于RS485总线架构，由主干、中继、扩展三级网络构成，系统组网图如下所示。
主控机：在主控机上安装JRH型智能抄表系统管理软件，由该系统软件发出抄表指令，区域集中器做出相应的响应，完成抄表任务。该系统因采用不同型号的区域集中器，而要求主控机的硬件配置亦不同，以下列出主控机的基本配置。
2.2、通信方式
直读式集抄系统在组成结构上类似于集散式控制系统，其数据通信由上中下三个层次组成(见图2)。上层通信是指集中器与主站电脑之间的通信，中层通信是指集中器与其下属采集/中继器之间的通信，下层通信是采集器/中继器与其下属直读表之间的通信。这三层通
信在物理结构上相互独立，对通信方式、传输介质、传输速率的要求各不相同，下面分别予以介绍。
2.2.1 上层通信
如前所述，上层通信是指集中器与主站电脑之间的通信。该层通信的主要特点是数据量较大，传输距离可能很远。如图3所示，在实际工程项目中，上层通信经常采用的方式有RS232、电话网、GPRS、RS485、局域网等。
①RS232串行通信方式
如图3(a)所示，这是最简单也是最常用的方式，用一根RS232串行电缆将集中器的RS232口与电脑的RS232口连接起来即可，下行通过RS485通信接口与采集器/中继器连接，这种方式适用于集中器与主站电脑距离很近的场合，该距离应当小于15米。这种通信方式的传输速率较高，误码率很低，可靠性较高。
②电话拨号通信方式
如图3(b)所示，当主站电脑与集中器相距较远时，可采用这种方式。主站电脑和集中器各自通过调制解调器(MODEM)与电话网连接，从理论上讲，只要通电话的地方，都可采用此方式，因此它的传输距离不受限制。这种通信方式的可靠性会受电话网传输质量的影响。
(a) (b) (c) (d)
图3 系统上层通信方式
③GPRS通信方式
如图3(d)所示，当主站电脑与集中器相距很远，并且无法采用电话拨号或者电话距离太远布线费用太高，可采用这种方式。
④RS485串行总线通信方式
如图3(c)所示，当主站电脑通过RS232/RS485转换器与采集器连接，电脑与采集器间的最大距离可达到1200米，如增加中继器则还能延长传输距离，这种通信方式的传输可靠性较高，传输速率也较高。
⑤局域网通信方式
如图3(d)所示，随着网络技术的飞速发展，网络的触角已伸展到我们的周围。“宽带接入”成为新建小区的亮点，因此集抄系统与网络的连接也就势在必行了。此外近年来随着无线通信网络的发展，GPRS通信方式也可用于集抄系统的上层通信。
这几种通信方式各有特点，应根据项目的具体情况选用，以期达到最佳效果。
2.2.2 中层通信
中层通信是指集中器与采集器/中继器之间的通信。目前一般采用RS485方式较多，其特点如上面介绍，这里不再重复。
2.2.3 下层通信
下层通信是指采集器与其下属表计之间的通信。目前采用的通信方式主要是RS485总线传输与M-BUS总线传输两种方式。
图4 下层通信连接示意图
从图4中可见，中继器的下行通信接口通过RS485总线或M-BUS总线与直读表连接，当采用RS485通信方式时采集/中继器所提供的直流电源通过另一对导线与RS485直读表连接。按照目前设计，考虑到中继器电源的容量，一台采集器所能连接的直读表数为≤100个。
为方便系统的组成及供电，往往在每栋楼或每个楼道配置一台或多台采集器/中继器，以连接整个单元各层的表。
2.3 布线示意图
接线处接线需用闭端端子（压线帽）墙外接线必须用接线盒
第二章设备简介
通讯链路单元是智能抄表网络系统的中间传输环节，由于它决定了表单元的抄表数据能否经链路传输上来，以及经由什么样的链路传输，所以链路单元也起着很重要的作用。根据现场及用户的需要，通过搭配不同的链路单元，可实现本地抄表、电话抄表等多种方案。
JRH-型智能抄表网络系统的链路单元如概述中所述，主要包括区域集中器、隔离中继器、智能数据采集器。以下简单分述各设备的功能及其使用注意事项。
一、集中器
（一）功能：
集中器是智能抄表系统的数据集中单元。集中器通过建立可靠的通讯通道，处理和交换主控机与表单元间的数据信息。可根据需求配置为每月的每天、某一或两天的某一时间
定时自动抄表，抄表后的数据保存在集中器中，供主控机随时读取。主控机可通过MODEM 拨号、RS-232或GPRS/CDMA无线抄表方式读取表数据。既可读取集中器内已读取并保存的抄表数据，也可令集中器操作采集器和表单元，提取表单元的最新抄表数据。
集中器因与主控机连接方式不同，所达到的功能亦不同，下面列出四种工作模式的对照表。
与主控机通讯方式RS-232 MODEM GPRS TCP/IP 本地本地远程远程远程功
管理的小区数目1个多个多个多个能
定时自动抄表有
▲使用RS-232抄表时，集中器通过串口延长线连接到主控机的串口上。
▲使用TCP/IP抄表时，主控机通过INTERNET访问连接到CDMA/GPRS网络的集中器，实现无线抄表。集中器与主控机之间不需要布线，但要求在安装集中器的位置已覆盖有CDMA/GPRS网络且保证信号良好，同时还要求主控机能上INTERNET网，网络状况良好。
▲使用MODEM方式抄表时，将集中器连接到电信局提供的电话线上，集中器自动应答拨入电话，接收从电话线路上传来的抄表指令，完成对区域内采集器和表的操作。
▲使用GPRS无线抄表时，主控机通过INTERNET访问连接到CDMA/GPRS网络的集中器，实现无线抄表。集中器与主控机之间不需要布线，但要求在安装集中器的位置已覆盖有CDMA/GPRS网络且保证信号良好，同时还要求主控机能上INTERNET网，网络状况良好。
（二）技术指标：
