鲁南装备制造有限责任公司
铆焊工时定额手册
焊接分册
工艺研究所
2014-01-01
一. 适用范围
1. 本手册适用于CO2/AMG焊接工时定额;
2. 本手册适用于液压支架结构件焊接工时定额;
3. 焊工要求:焊工中级;一年以上实际操作经验;持证上岗且证件在有效期内;
4. 设备要求:CO2/AMG焊机;设备完好;
二. 参考标准
1.《GB/T14163-2009 工时消耗分类、代号和标准时间构成》
2.《LD/T122-2004 劳动定员定额标准的结构和编写规则》
3.《JB/T9169.6-1998 工艺管理导则工艺定额编制》
4.《GB/T14002-2008 劳动定额术语》
三.时间构成
1.焊接定额时间T定额包括的时间与因素系数:基本时间T基本、辅助时间T辅助、宽放系数K宽放、焊接位置系数K位置、钢板类型系
数K类型、布置工作场地时间T布置、休息与生理需要时间T休息、准备与结束时间T准结;
T定额=(T基本+T辅助)*(K宽放+1)*K位置K类型+T布置+T休息+T准结(h)
2. 时间构成及系数描述(h):
(1)基本时间T基本=T点固+T作业
T点固:焊角高6-8◣,焊缝长30~50mm,间隔200~500mm,不足200mm点固两点;每三处0.1h;点固焊电流比正常焊接电流大15%
T作业=L
(单层单道焊6-8◣);L:焊缝长度mm;V:焊接速度mm/min;单层单道焊适用于打底焊的情形
V
(多层多道焊≥10◣);A:焊缝横截面积mm2;L:焊缝长度m;ρ:焊缝密度0.0079㎏/m;K:飞溅系数0.99;ω:熔敷效率;T作业=A∗L∗ρ
Kω
(焊接速度见表1;A*L*Ρ值见表2;熔敷效率ω见表3)
(2)辅助时间T辅助=T基本×0.25 辅助时间内容:清理焊接部位;参数调整;试焊;微调;更换焊丝;清理和更换导电咀;工件翻转;其它(3)宽放系数K宽放=0.28 根据根据国际劳工组织ILO颁布宽放时间表整理
(4)焊接位置系数K位置(见表4)
(5)钢板类型系数K类型(见表5)
(6)布置工作场地时间T布置:每工作日(8小时)占30min;(折算系数K布置=1/16)
(7)生理需要休息时间T休息:每小时内(60min)占10min(每工作50min休息10min);(折算系数K休息=1/6)
(8)准备与结束时间T准结:每工作日(8小时)占25min;(折算系数K准结=5/96)
表1 焊接速度明细表(mm/min)
表2 A*L*ρ值(焊缝每米重量值重量值㎏/m)
表3熔敷效率ω(㎏/h)
焊丝消耗计算理论依据:
以Ø1.2焊丝为例:每次焊角高7◣,焊接速度(400-450)mm/min,则焊丝消耗效率:(7*7/2)*7.9*(400-450)*60/1000/1000=(4.6452-5.22582)㎏/h
焊工实际焊丝消耗(每天(2-2.5)盘*18㎏/8h)=(4.5-5.625)㎏/h
两者吻合。
为便于计算,统一取数值5㎏/h;原官桥使用Ø1.6焊丝时也进行过类似计算。
因为系数的存在,焊工每天实得工时数值在12-16h之间。
(间隙过大、坡口过大)
表4 焊接位置系数K位置
表5钢板类型系数K类型
T定额=(T基本+T辅助)(K宽放+1)K位置K类型+T布置+T休息+T准结
=1.25 T基本*1.28K位置K类型(1+1/16+1/6+5/96)
=2.0 T基本K位置K类型
四.打磨
T打磨=T定额×2%
五.定额浮动
允许定额员在以上定额的基础上有±5%范围内的浮动
六.分级焊接工时分配
1.打底焊实际工作时间计算:T打底=2*(一次打底焊丝消耗重量+二次、三次打底、填充、盖面焊丝消耗重量)/ω
2.填充焊实际工作时间计算:T填充=2*(一次填充、盖面焊丝消耗)/ω
3.打底焊工时定额时间计算:T打底定额=T定额/(T打底*1.25+ T填充*1.05)* T打底*1.25
4.填充焊工时定额时间计算:T填充定额= T定额/(T打底*1.25+ T填充*1.05)* T填充*1.05
5.一次打底、二次、三次打底、填充、盖面焊也可以优先按照多层多道焊缝长度/焊接速度计算焊接工时
特殊情形的酌情增减处理:
(1)顶梁、掩护梁钢管下部及周围预先焊接至少三道焊缝,焊工班组长酌情增加打底焊1-2小时(从填充焊工时减除)(2)主筋组件圆弧处焊缝质量若欠佳,可由打底焊工焊接,焊工班组长酌情增加打底焊2-4小时(从填充焊工时减除)

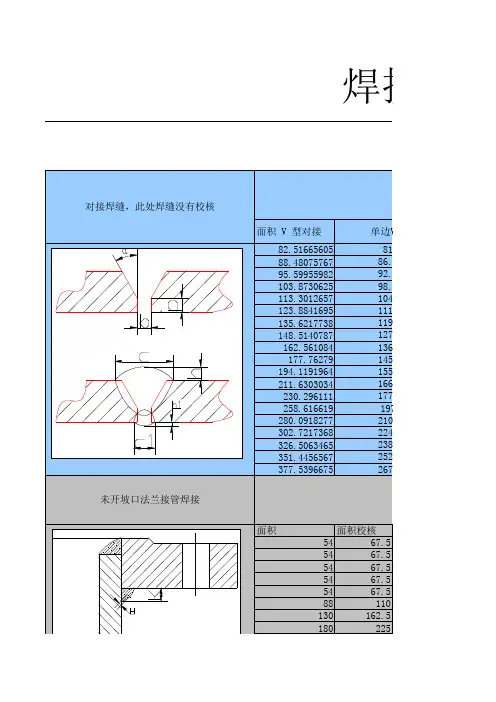

附表:焊缝截面面积参考明细表(mm2)
hc
序号9、序号10公式说明:
角焊缝k2
2
+Kh:K-焊角高;h―余高;当余高h为零时,角焊缝横截面积为正三角形;
坡口焊缝δb+(δ−p)2
tanβ
2+2
3
hc:δb―间隙焊缝;(δ−p)
2
tanβ
2
―三角形焊缝;2
3
hc―余高焊缝;当间隙b为零、余高h为零时,坡口焊缝
横截面积也是正三角形;此时焊缝最经济,因此,生产中要严格控制组对间隙和焊接余高。
