高一物理运动图像专题

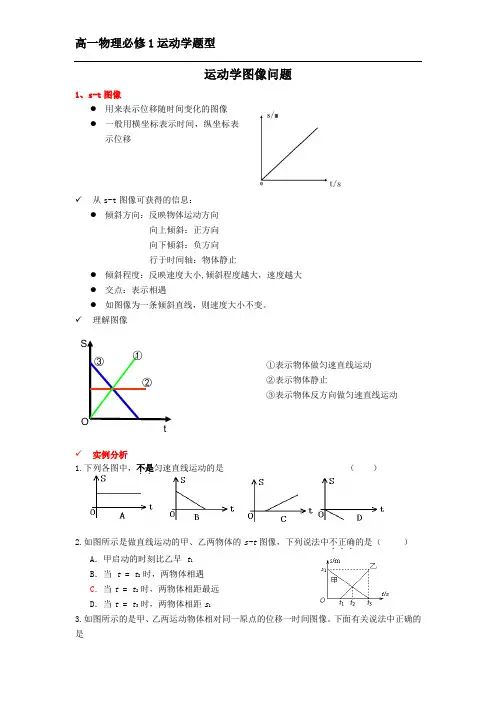

运动学图像问题1、s-t 图像● 用来表示位移随时间变化的图像 ● 一般用横坐标表示时间，纵坐标表示位移✓ 从s-t 图像可获得的信息：● 倾斜方向：反映物体运动方向 向上倾斜：正方向 向下倾斜：负方向 行于时间轴：物体静止● 倾斜程度：反映速度大小,倾斜程度越大，速度越大 ● 交点：表示相遇● 如图像为一条倾斜直线，则速度大小不变。

✓ 理解图像①表示物体做匀速直线运动 ②表示物体静止③表示物体反方向做匀速直线运动✓ 实例分析1.下列各图中，不是．．匀速直线运动的是 （ ）2.如图所示是做直线运动的甲、乙两物体的s-t 图像，下列说法中不正确．．．的是（ ） A ．甲启动的时刻比乙早 t 1 B ．当 t = t 2 时，两物体相遇 C ．当t = t 2 时，两物体相距最远 D ．当t = t 3 时，两物体相距s 13.如图所示的是甲、乙两运动物体相对同一原点的位移一时间图像。

下面有关说法中正确的是A ．甲和乙都做匀变速直线运动B ．甲、乙运动的出发点相距2s C ．乙运动的速率大于甲运动的速率 D ．乙比甲早出发t 1的时间4.有一个龟兔赛跑的故事，兔子与乌龟的位移-时间图像如图所示，根据图像判断，下列说法正确的是 ( )A ．兔子与乌龟是同时、同地出发的B ．兔子与乌龟在赛程内曾有两次相遇C ．在O 至t 6时间内兔子与乌龟的平均速度相同D ．整个赛程内兔子与乌龟均做匀速直线运动5.老师讲了一个新的龟兔赛跑的故事，按照老师所讲的故事情节，乌龟和兔子的位移随时间的图像如图所示，则根据图像可知 （ ）A.发令枪一响，乌龟先跑出去，兔子过一会儿才跑出去B.兔子先加速前进，中途匀速前进，最后又加速前进C.乌龟一直匀加速前进D.兔子先通过预定的位移S m 到达终点6.如图所示表示做匀速直线运动的物体的S －t 图像，则它在20s 内通过的路程是（ ）A ．100mB ．200mC ．300mD ．400m7.某同学匀速向前走了一段路后，停了一会儿，然后沿原路匀速返回出发点，下图中能反映此同学运动情况的是（ ）v-t 图像● 用来表示速度随时间变化的图像 ● 一般用横坐标表示时间，纵坐标表示速度✓ 从v-t 图像可获得的信息：S 0 S 0/2A B C D● 倾斜方向：反映速度的增减 向上倾斜：速度增加 向下倾斜：速度减少 平行于时间轴：速度保持不变● 倾斜程度：反映加速度大小倾斜程度越大，加速度越大● 交点：表示速度相同（大小、方向） ● 如图像为一条倾斜直线，则加速度大小不变。

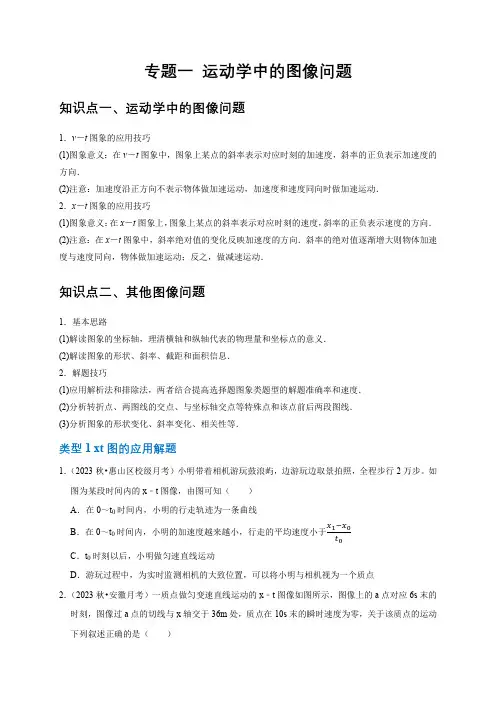

专题一 运动学中的图像问题知识点一、运动学中的图像问题1．v －t 图象的应用技巧(1)图象意义：在v －t 图象中，图象上某点的斜率表示对应时刻的加速度，斜率的正负表示加速度的方向．(2)注意：加速度沿正方向不表示物体做加速运动，加速度和速度同向时做加速运动． 2．x －t 图象的应用技巧(1)图象意义：在x －t 图象上，图象上某点的斜率表示对应时刻的速度，斜率的正负表示速度的方向． (2)注意：在x －t 图象中，斜率绝对值的变化反映加速度的方向．斜率的绝对值逐渐增大则物体加速度与速度同向，物体做加速运动；反之，做减速运动．知识点二、其他图像问题1．基本思路(1)解读图象的坐标轴，理清横轴和纵轴代表的物理量和坐标点的意义． (2)解读图象的形状、斜率、截距和面积信息． 2．解题技巧(1)应用解析法和排除法，两者结合提高选择题图象类题型的解题准确率和速度． (2)分析转折点、两图线的交点、与坐标轴交点等特殊点和该点前后两段图线． (3)分析图象的形状变化、斜率变化、相关性等．类型1 xt 图的应用解题1．（2023秋•惠山区校级月考）小明带着相机游玩鼓浪屿，边游玩边取景拍照，全程步行2万步。

如图为某段时间内的x ﹣t 图像，由图可知（ ） A ．在0～t 0时间内，小明的行走轨迹为一条曲线B ．在0～t 0时间内，小明的加速度越来越小，行走的平均速度小于x 1−x 0t 0C ．t 0时刻以后，小明做匀速直线运动D ．游玩过程中，为实时监测相机的大致位置，可以将小明与相机视为一个质点2．（2023秋•安徽月考）一质点做匀变速直线运动的x ﹣t 图像如图所示，图像上的a 点对应6s 末的时刻，图像过a 点的切线与x 轴交于36m 处，质点在10s 末的瞬时速度为零，关于该质点的运动下列叙述正确的是（ ）A ．前6s 内的平均速度为8m/sB ．第6s 末的瞬时速度为14m/sC ．第8s 未的瞬时速度为12m/sD ．第8s 末的瞬时速度为4m/s类型2 匀变速直线运动下xt 图问题3．（2023秋•福州期中）2022年2月24日，俄罗斯对乌克兰发起特别军事行动。

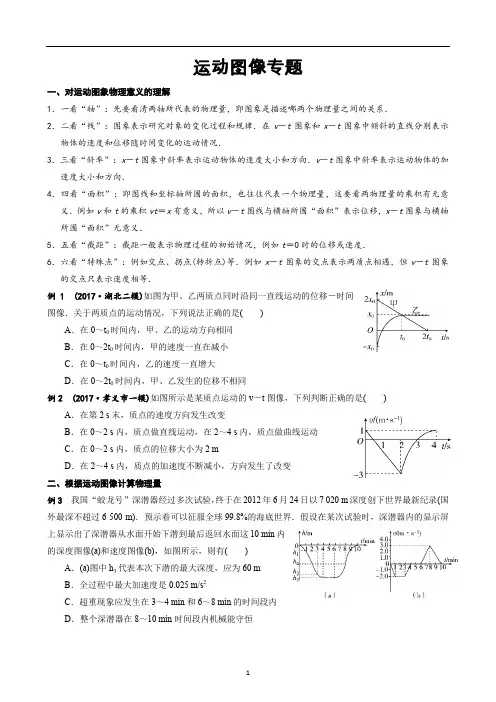

运动图像专题一、对运动图象物理意义的理解1．一看“轴”：先要看清两轴所代表的物理量，即图象是描述哪两个物理量之间的关系．2．二看“线”：图象表示研究对象的变化过程和规律．在v－t图象和x－t图象中倾斜的直线分别表示物体的速度和位移随时间变化的运动情况．3．三看“斜率”：x－t图象中斜率表示运动物体的速度大小和方向．v－t图象中斜率表示运动物体的加速度大小和方向．4．四看“面积”：即图线和坐标轴所围的面积，也往往代表一个物理量，这要看两物理量的乘积有无意义．例如v和t的乘积vt＝x有意义，所以v－t图线与横轴所围“面积”表示位移，x－t图象与横轴所围“面积”无意义．5．五看“截距”：截距一般表示物理过程的初始情况，例如t＝0时的位移或速度．6．六看“特殊点”：例如交点、拐点(转折点)等．例如x－t图象的交点表示两质点相遇，但v－t图象的交点只表示速度相等．例1 (2017·湖北二模)如图为甲、乙两质点同时沿同一直线运动的位移－时间图像．关于两质点的运动情况，下列说法正确的是()A．在0～t0时间内，甲、乙的运动方向相同B．在0～2t0时间内，甲的速度一直在减小C．在0～t0时间内，乙的速度一直增大D．在0～2t0时间内，甲、乙发生的位移不相同例2 (2017·孝义市一模)如图所示是某质点运动的v－t图像，下列判断正确的是() A．在第2 s末，质点的速度方向发生改变B．在0～2 s内，质点做直线运动，在2～4 s内，质点做曲线运动C．在0～2 s内，质点的位移大小为2 mD．在2～4 s内，质点的加速度不断减小，方向发生了改变二、根据运动图像计算物理量例3 我国“蛟龙号”深潜器经过多次试验，终于在2012年6月24日以7 020 m深度创下世界最新纪录(国外最深不超过6 500 m)．预示着可以征服全球99.8%的海底世界．假设在某次试验时，深潜器内的显示屏上显示出了深潜器从水面开始下潜到最后返回水面这10 min内的深度图像(a)和速度图像(b)，如图所示，则有()A．(a)图中h3代表本次下潜的最大深度，应为60 mB．全过程中最大加速度是0.025 m/s2C．超重现象应发生在3～4 min和6～8 min的时间段内D．整个深潜器在8～10 min时间段内机械能守恒例4 一辆汽车在高速公路上以v0＝30 m/s的速度行驶，t＝0时刻遇紧急情况后立即急刹车，避险后继续运动，此过程加速度随时间变化情况如图甲所示，取汽车运动方向为正方向，求：(1)汽车在0～9 s内的运动过程中通过的路程；(2)在图乙所示的坐标系中画出汽车0～9 s内的速度－时间图像．三、应用运动图像分析运动变化例5 (2017·怀化一模)如图所示，甲、乙两车同时由静止从A点出发，沿直线AC运动．甲以加速度a3做初速度为零的匀加速运动，到达C点时的速度为v.乙以加速度a1做初速度为零的匀加速运动，到达B点后做加速度为a2的匀加速运动，到达C点时的速度亦为v.若a1≠a2≠a3，则()A．甲、乙不可能同时由A达到C B．甲一定先由A达到CC．乙一定先由A达到C D．若a1>a3，则甲一定先由A达到C例6 (多选)静止在光滑水平面上的木块，被一颗子弹沿水平方向击穿，若子弹击穿木块的过程中子弹受到木块的阻力大小恒定，则当子弹入射速度增大时，下列说法正确的是()A．木块获得的速度变大B．木块获得的速度变小C．子弹穿过木块的时间变长D．子弹穿过木块的时间变短例7 (2018·河南新乡月考)一个固定在水平面上的光滑物块,其左侧面是斜面AB,右侧面是曲面AC,如图所示。

专题08 典型运动学图像（一）1.路程-时间图像（x t -）图像物体做直线运动，如果在任意时刻的速度都相等，即在任意相等的时间内通过的位移都相等，则物体做的是匀速直线运动。

做匀速直线运动的物体的位移-时间图像是一条倾斜的直线。

如图所示：xtxt1t 1x B①②图1 图2 图1上各点切线斜率tan xk tα∆==∆表示速度v ，即图线的倾斜程度反映物体运动的快慢，其倾斜程度越大，速度越快。

斜率的大小表示做匀速直线运动物体的速度的大小，斜率的正负即为速度的正负。

注 意：（1）x －t 图像不代表物体的运动轨迹，x-t 图像中倾斜直线表示物体做匀速直线运动。

（2）若图像不过原点，有两种情况：①图像在纵轴上截距表示开始计时物体相对于参考点的位移； ②图像在横轴上的截距表示物体过一段时间再从参考点出发。

（3）两图线相交说明两物体相遇，其交点B 的横坐标表示相遇的时刻，纵坐标表示相遇处对参考点的位移。

如上图中，图线①和图线②相交于B 点，表示两物体在t 1时刻相遇，其中x 1表示相遇处对参考点的位移。

（4）图像是倾斜直线表示物体做匀速直线运动，图像是曲线则表示物体做变速运动。

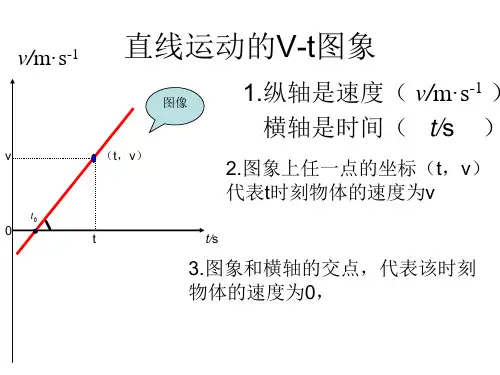

2.速度－时间图像（v-t 图像） （1）图像的物理意义 由于t v a ∆∆=，而v-t 图像中的斜率k=tv∆∆=αtan ，所以αtan =a ，斜率的大小即为加速度的大小，斜率的正负即为加速度的正负。

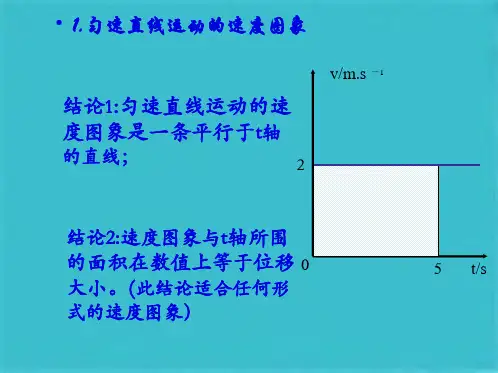

（2）匀速直线运动的v －t 图像匀速直线运动的速度v 是恒定的，不随时间发生变化，所以v －t 图像是一条与横轴平行的直线。

（3）变速直线运动的v －t 图像在变速直线运动中，如果在任意相等的时间内速度的改变都相等，这种运动叫匀变速直线运动，它的v －t 图像是一条倾斜直线，如图所示，A 表示匀加速直线运动的v －t 图像，B 表示匀减速直线运动的图像。

vt（4）v －t 图像的应用（1）可求出任一时刻的速度。

（2）可求出达到某一速度所需的时间。

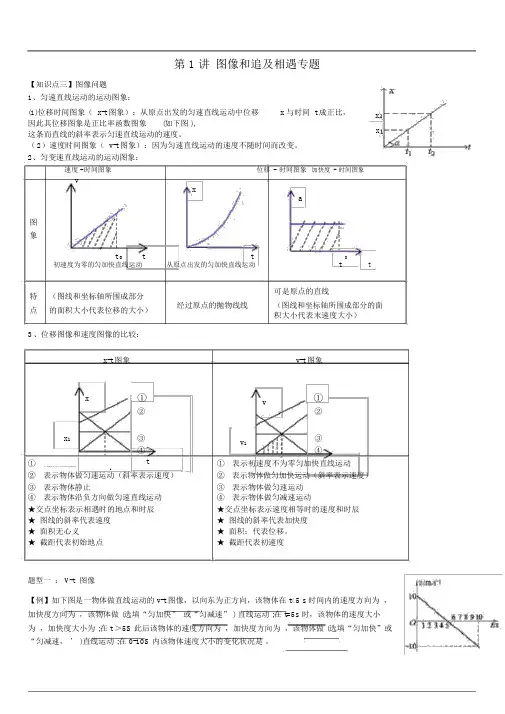

第 1 讲图像和追及相遇专题【知识点三】图像问题1、匀速直线运动的运动图象：(1)位移时间图象（ x-t 图象）：从原点出发的匀速直线运动中位移x 与时间 t 成正比，x 因此其位移图象是正比率函数图象(如下图 ),x 这条而直线的斜率表示匀速直线运动的速度。

（2）速度时间图象（ v-t 图象）：因为匀速直线运动的速度不随时间而改变。

2、匀变速直线运动的运动图象：速度 - 时间图象位移-时间图象加快度-时间图象vxa图象t 0 t tt 0t初速度为零的匀加快直线运动从原点出发的匀加快直线运动特（图线和坐标轴所围成部分可是原点的直线经过原点的抛物线线（图线和坐标轴所围成部分的面点的面积大小代表位移的大小）积大小代表末速度大小）3、位移图像和速度图像的比较：x-t 图象v-t 图象x ①v ①②②x1 ③v1③④④①t ①表示初速度不为零匀加快直线运动表示初始地点坐标不为零的匀速直线运动1②表示物体做匀速运动（斜率表示速度）②表示物体做匀加快运动（斜率表示速度）③表示物体静止③表示物体做匀速运动④表示物体沿负方向做匀速直线运动④表示物体做匀减速运动★交点坐标表示相遇时的地点和时辰★交点坐标表示速度相等时的速度和时辰★ 图线的斜率代表速度★ 图线的斜率代表加快度★ 面积无心义★ 面积：代表位移。

★ 截距代表初始地点★ 截距代表初速度题型一： V-t 图像【例】如下图是一物体做直线运动的 v-t 图像，以向东为正方向，该物体在 t<5 s 时间内的速度方向为，加快度方向为，该物体做 (选填“匀加快” 或“匀减速” ) 直线运动 ;在 t=5s 时，该物体的速度大小为，加快度大小为 ;在 t ＞5S 此后该物体的速度方向为，加快度方向为，该物体做 (选填“匀加快”或“匀减速，’ )直线运动 ;在 0-10S 内该物体速度大小的变化状况是。

【例】质点做直线运动的A 0.25m/s向右B 0.25m/s向左v-t 图像如下图，规定向右为正方向，则该质点在前8s 内均匀速度的大小和方向分别为( )C 1m/sD 1m/s 向右向左【例】某物体沿直线运动，其v-t 图象如下图，以下说法正确的选项是（）A在 1s 内和第 6s 内的速度方向相反B在 1s 内和第 6s 内的加快度方向相反C第 2s 内的加快度为零D第 6s 末物体回到原出发点【例】如下图，一起学沿向来线行走，现用频闪照相记录了他行走中映该同学运动的速度－时间图像的是()9 个地点的图片，察看图片，能比较正确反【例】一枚火箭由地面竖直向上发射，其v-t 图象如下图，由图象可知（）A 0 ～ t a段火箭的加快度小于t a-t b段火箭的加快度B 在 0-t b段火箭是上涨的，在t b-t c段火箭是着落的C t b时辰火箭离地面最远D t c时辰火箭回到地面【例】（2013 海南卷）一物体做直线运动，其加快度随时间变化的a-t 图象如下图。

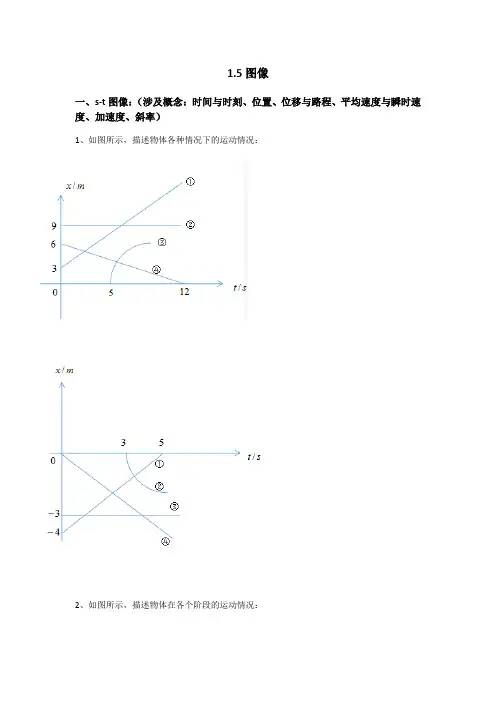

1.5图像一、s-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：2、如图所示，描述物体在各个阶段的运动情况：3、如图所示，描述物体在各个阶段的运动情况：4、如图所示，描述物体在各个阶段的运动情况：5、甲、乙两物体的位移随时间变化如图所示，下列说法正确的是（）A、甲乙的运动方向相反；B、3s末甲乙相遇；C、甲的速度比乙的速度大；D、0-3s内甲的位移比乙的位移多3m；5、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲、乙两物体的距离越来越近；B、0-3s内甲、乙的位移相等；C、甲、乙两物体的速度相同；D、取向右为正方向，4s末甲在乙的左边；6、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲比乙提前2s出发；B、0-3s内甲、乙两物体的位移相同；C、甲比乙物体的速度大；D、3s后乙还能追上甲；7、如右图所示为甲、乙两物体相对于同一参考系的x－t图象，下面说法正确的是( ) A．甲、乙两物体的出发点相距x 0B．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t1D．甲、乙两物体向同方向运动8、下图是做直线运动的甲、乙两个物体的位移—时间图象，由图象可知( )A．乙开始运动时，两物体相距20 mB．在0～10 s这段时间内，两物体间的距离逐渐增大C．在10～25 s这段时间内，两物体间的距离逐渐变小D．两物体在10 s时相距最远，在25 s时相遇9、如图所示为甲、乙两物体的运动情况，下列说法错误的是（）A、0-3s内甲、乙两物体的位移相同；B、0-3s内甲、乙两物体的平均速度相同；C、乙一直在甲的前面；D、甲、乙都做匀速直线运动；E、3s末甲、乙两物体相遇；10、一汽车先向右做匀速直线运动，运动了3s，位移为10m，然后停下休息了2s后继续做匀速直线运动，经过2s的位移为10m，然后立即返回做匀减速直线运动，经过5s回到出发点，画出该汽车运动的x-t图象。

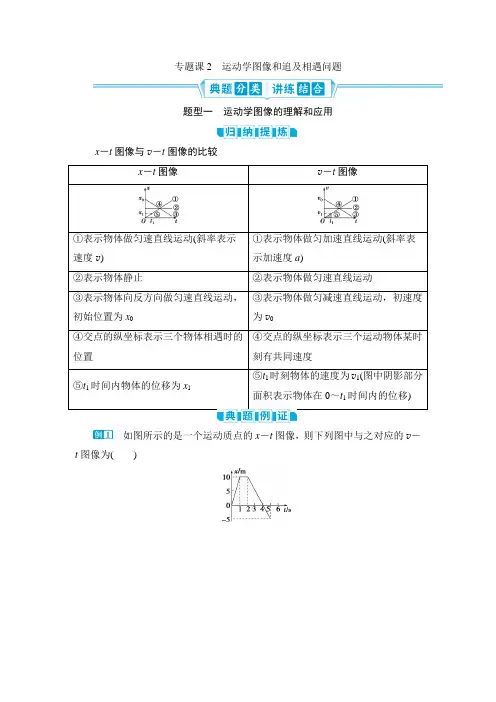

专题课2运动学图像和追及相遇问题题型一运动学图像的理解和应用x－t图像与v－t图像的比较x－t图像v－t图像①表示物体做匀速直线运动(斜率表示速度v)①表示物体做匀加速直线运动(斜率表示加速度a)②表示物体静止②表示物体做匀速直线运动③表示物体向反方向做匀速直线运动，初始位置为x0③表示物体做匀减速直线运动，初速度为v0④交点的纵坐标表示三个物体相遇时的位置④交点的纵坐标表示三个运动物体某时刻有共同速度⑤t1时间内物体的位移为x1⑤t1时刻物体的速度为v1(图中阴影部分面积表示物体在0～t1时间内的位移)如图所示的是一个运动质点的x－t图像，则下列图中与之对应的v－t图像为()[解析]根据位移—时间图像可知，第1 s内质点做匀速运动，第2 s内质点静止，后3 s反向匀速运动。

[答案] B如图所示，在位移—时间图像和速度—时间图像中，给出四条图线1、2、3、4代表四个不同物体的运动情况，关于它们的物理意义，下列描述正确的是()A．图线1表示物体做曲线运动B．x－t图像中t1时刻v1>v2C．v－t图像中0至t3时间内3和4的平均速度大小相等D．两图像中，t2、t4时刻分别表示2、4开始反向运动[解析]图线1是位移—时间图像，表示物体做变速直线运动，A错误；x －t图线上某点斜率的绝对值的大小表示速度的大小，B正确；v－t图像中0至t3时间内3和4位移不同，所以平均速度大小不相等，C错误；t2时刻2开始反向运动，t4时刻4加速度方向变化但运动方向不变，D错误。

[答案] B题型二追及相遇问题1．解题关键(1)一个条件：速度相等。

这是两物体是否追上(或相撞)、距离最大、距离最小的临界点，是解题的切入点。

(2)两个关系：时间关系和位移关系。

通过画示意图找出两物体位移之间的数量关系，是解题的突破口。

2．常用方法(1)物理分析法抓住“两物体能否同时到达空间某位置”这一关键，认真审题，挖掘题中的隐含条件，建立物体运动关系的图景，并画出运动情况示意图，找出位移关系。
