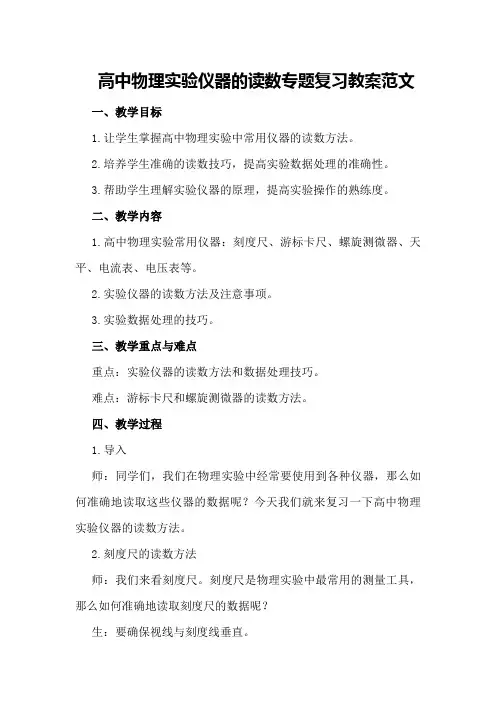

高中物理实验仪器的读数专题复习教案范文一、教学目标1.让学生掌握高中物理实验中常用仪器的读数方法。
2.培养学生准确的读数技巧，提高实验数据处理的准确性。
3.帮助学生理解实验仪器的原理，提高实验操作的熟练度。
二、教学内容1.高中物理实验常用仪器：刻度尺、游标卡尺、螺旋测微器、天平、电流表、电压表等。
2.实验仪器的读数方法及注意事项。
3.实验数据处理的技巧。
三、教学重点与难点重点：实验仪器的读数方法和数据处理技巧。
难点：游标卡尺和螺旋测微器的读数方法。
四、教学过程1.导入师：同学们，我们在物理实验中经常要使用到各种仪器，那么如何准确地读取这些仪器的数据呢？今天我们就来复习一下高中物理实验仪器的读数方法。
2.刻度尺的读数方法师：我们来看刻度尺。
刻度尺是物理实验中最常用的测量工具，那么如何准确地读取刻度尺的数据呢？生：要确保视线与刻度线垂直。
（1）读数时，要确保尺子与被测物体平行。
（2）读数时，要估读到最小刻度的下一位。

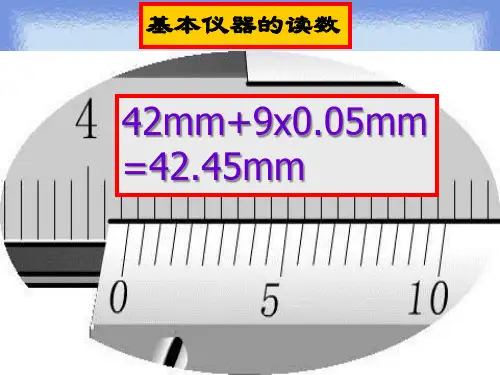

3.游标卡尺的读数方法师：我们来看游标卡尺。
游标卡尺是一种精确测量长度的仪器，那么如何准确地读取游标卡尺的数据呢？生：要分别读取主尺和游标的读数，然后相加。
师：正确。
具体步骤如下：（1）读取主尺的读数，即整刻度。
（2）然后，读取游标的读数，即游标上与主尺对齐的刻度。
（3）将主尺读数和游标读数相加，得到总读数。
4.螺旋测微器的读数方法师：下面，我们来看螺旋测微器。
螺旋测微器是一种测量微小长度的仪器，那么如何准确地读取螺旋测微器的数据呢？生：要分别读取主尺和副尺的读数，然后相加。
师：没错。
具体步骤如下：（1）读取主尺的读数，即整刻度。
（2）然后，读取副尺的读数，即副尺上与主尺对齐的刻度。
（3）将主尺读数和副尺读数相加，得到总读数。
5.天平的读数方法师：我们来看天平。
天平是一种测量质量的仪器，那么如何准确地读取天平的数据呢？生：要确保天平平衡，然后读取砝码的质量。
师：很好。
具体步骤如下：（1）将待测物体放在天平的一侧，调整砝码，使天平平衡。
![[实用参考]高中物理实验读数专题.doc](https://img.taocdn.com/s1/m/5691f114ad02de80d5d8401a.png)
高考物理实验读数专题一、螺旋测微器例题：读出下列数据 （1）（2）mm mm mm mm （3）用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是 mm 。
用螺旋测微器测一金属丝的直径，示数如图乙所示．由图甲可读出金属丝的直径为 mm ． 二、游标卡尺 例题：（1）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．（2）用游标卡尺可以测量某些工件的外径。
在测量时，示数如图所示，则读数分别为_______ mm三、螺旋测微器和游标卡尺读数练习1、图（甲）是用一主尺最读数 mm 读数 mm读数 mm图乙小分度为1mm ，游标上有20个分度的卡尺测量一工件的长度，结果如图所示。
可以读出此工件的长度为____________mm ．图（乙）是用螺旋测微器测量某一圆筒内径时的示数，此读数应为 mm解：102.35 ; 5.545（5.544、5.546均可得分） 2②螺旋测微器的读数 mm 。
3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。
用游标卡尺可以测量某些工件的外径。
在测量时，示数如图乙所示，则读数分别为_______ mm答：4。
5、如图所示，读数是mm答： 29.35 6、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为mm ．（2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．答：（10（4分）7、一相对微器则小零件的厚度答： 1.055； 0.8464（答案在0.8462～0.8467之间均可） 8、（1）读出游标卡尺和螺旋测微器的读数：游标卡尺读数为_______5.45 ___cm ．（2）螺旋测微器读数为_____ 6.725 ___mm ．9．一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。

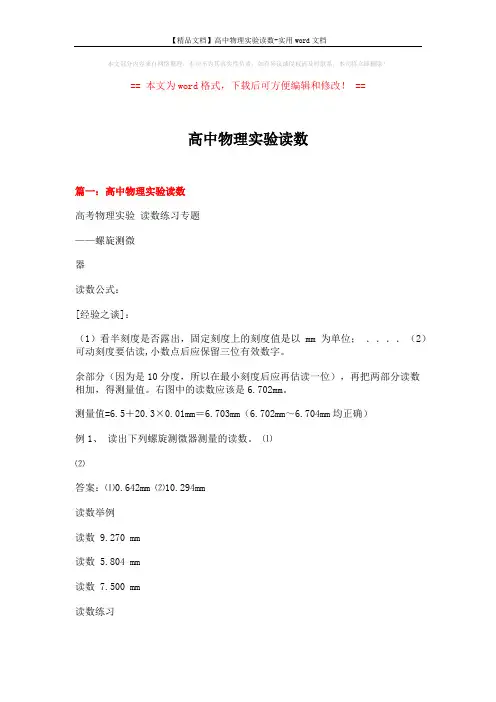

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==高中物理实验读数篇一：高中物理实验读数高考物理实验读数练习专题——螺旋测微器读数公式：[经验之谈]：（1）看半刻度是否露出，固定刻度上的刻度值是以mm为单位；．．．．（2）可动刻度要估读,小数点后应保留三位有效数字。
余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。
右图中的读数应该是6.702mm。
测量值=6.5＋20.3×0.01mm＝6.703mm（6.702mm～6.704mm均正确）例1、读出下列螺旋测微器测量的读数。
⑴⑵答案：⑴0.642mm ⑵10.294mm读数举例读数 9.270 mm读数 5.804 mm读数 7.500 mm读数练习练习1、ab c dmm mme fghimmmm练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm。
用游标卡尺可以测量某些工件的外径。
在测量时，示数如图乙所示，则读数分别为_______ mm图乙练习2、示数 ______ mm、练习4、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm．（2）径，卡现用游标为50分度的卡尺的（填图中的A或B）测脚，测定某圆筒的内尺上的示数如图，可读出圆筒的内径为 mm．高考试题回顾（201X年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l，用螺旋测微器测量该圆柱体的直径d，示数如图。
由图可读出l= cm, d=mm（201X年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。
测量方法正确的是___________（选填“甲”或“乙”）。
（201X年重庆卷）23．（1）某同学在探究影响单摆周期的因素时，用螺旋测微器测量其中一个摆球直径的示数见题22图1。
高中物理实验器材的读数要求在高中物理电学实验中，测量时要按照有效数字的规则来读数。
而测量仪器的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，具体如下：一、最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。
如量程为3 V和3 A的电压表和电流表，其最小分度为V和A, 读数要估读到最小分度的十分之一。
二、最小分度是“2”或“5”的仪器，测量误差出现在同一位上，采用半格估读法（即同一位分别按二分之一或五分之一估读）。
分度值是2个单位（1/5=）的有：0~的电流表（分度值），测量结果只能准确2个单位，在最小分度值的同数位而比其小的“0、1”要估读，即不准确数字出现在分度值的同一数位上，亦即测量结果的未位与最小分度同位，只能采用二分之一估读法，估读数字只有0、1，比如分度值为的电流表，读数就是由准确数字和估读数字组成的。
分度值是5个单位（1/2=）的如量程为15 V的电压表，其最小分度为V, 测量结果只能准确到5个单位，在分度值的同数位而比其小的“1、2、3、4、”要估读，即不准确数字出现在分度值的同一数位上，亦即测量结果的未位与最小分度同位，只能采用五分之一估读法，估读数字为0、1、2、3、4。
例测定额定电压小灯泡的额定功率的实验，用实验室用的“0~3V，0~15V”电压表是不能准确地测量出额定电压的，因为0~15V电压表分度值是。
读数只能包含精确数字加上估读数字组成。
【归纳】：1.最小分度为1的，估读到下一位。
2.最小分度为2或5的，估读到本位。
【例题】：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____。
在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____。
高中物理读数试————————————————————————————————作者：————————————————————————————————日期：2第 3 页 （共 7 页）高考物理实验 读数练习专题（1）——游标卡尺1、结构2、读数方法第一步：看游标尺总刻度确定精确定度（10分度、20分度、50分度的精确度见上表）第二步：读出游标尺和．．．．主尺对齐的刻度．．．．．．．数．（n ）； 第三步：读出对齐处主尺读数（Xmm ）和游标尺读数(n ×0.9或0.95或0.98mm)。
第四步：按读数公式读出测量值。
读数公式：测量值（L ）=主尺读数（X ）－游标尺读数（n ×0.9或0.95或0.98mm ） 【练习1】读出下列游标卡尺测量的读数；⑴ ⑵⑶【练习2】有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。
用它测量一小球的直径，如图所示的读数是 mm 。
游标卡尺读数练习10分度（0.1mm ）1读数：＿＿＿＿＿＿＿＿2读数：＿＿＿＿＿＿＿＿3读数：＿＿＿＿＿＿＿4读数：＿＿＿＿＿＿＿＿5读数：＿＿＿＿＿＿＿＿＿6读数：＿＿＿＿＿＿＿＿7读数：＿＿＿＿＿＿＿＿＿8读数：＿＿＿＿＿＿＿＿＿＿9读数：＿＿＿＿＿＿＿＿＿＿10读数：＿＿＿＿＿＿＿＿＿20分度（0.05mm ）卡尺分类 主尺最小刻度（mm ）游标刻度总长(mm)精确度(mm)10分度 1 9 0．1 20分度 1 19 0．05 50分度1490．029 1c 0191c16c0 19 1c 0 19 1c13 4 c 0 19 1c 0 10 1 c 0111c 0 13 4 c 013 4 cm5 106780 10 20c123456 0123456789c12 3 cm 510第 4 页 （共 7 页）11读数：＿＿＿＿＿＿＿＿＿＿＿＿＿12读数：＿＿＿＿＿＿＿＿＿＿＿＿＿13读数：＿＿＿＿＿＿＿＿＿＿＿＿＿14读数：＿＿＿＿＿＿＿＿＿＿＿＿＿50分度（0.02mm ）15读数：＿＿＿＿＿＿＿＿＿＿＿＿＿——螺旋测微器例1、 读出下列螺旋测微器测量的读数。
高中物理读数练习题高考物理实验读数练习专题（1）——游标卡尺1、构造卡尺分类主尺最小刻度（ mm ）游标刻度总长 (mm) 精准度 (mm)10 分度 1 9 0． 120 分度 1 19 0． 0550 分度 1 49 0． 022、读数方法第一步：看游标尺总刻度确立精准定度（10 分度、 20 分度、 50 分度的精准度见上表）第二步：读出游标尺和主尺对齐的刻度数（n ）；．．．．．．．．．．．．第三步：读出对齐处主尺读数（Xmm）和游标尺读数 (n ×或或 0.98mm)。
第四步：按读数公式读出丈量值。
读数公式：丈量值（ L） =主尺读数（ X）－游标尺读数（ n ×或或）【练习 1】读出以下游标卡尺丈量的读数；3 4 cm 6 7 8cm⑴⑵0 5 10 0 10 200 1 2 3 4 5 cm⑶ 60 1 2 3 4 5 6 7 8 9【练习 2】有一游标卡尺，主尺的最小分度是1mm，游标上有20 个小的平分刻度。
用它丈量一小球的直径，如下图的读数是mm。
1 2 3 cm0 5 10 游标卡尺读数练习10 分度（ 0.1mm ）3 4 cm 10 11cm0 10 0 101 读数：＿＿＿＿＿＿＿＿2 读数：＿＿＿＿＿＿＿＿0 1 cm 9 10cm0 10 0 103 读数：＿＿＿＿＿＿＿4 读数：＿＿＿＿＿＿＿＿3 4 cm 9 10cm0 10 0 105 读数：＿＿＿＿＿＿＿＿＿6 读数：＿＿＿＿＿＿＿＿9 10cm 6 cm0 10 0 107 读数：＿＿＿＿＿＿＿＿＿8 读数：＿＿＿＿＿＿＿＿＿＿9 10cm 9 10cm0 10 0 109 读数：＿＿＿＿＿＿＿＿＿＿10 读数：＿＿＿＿＿＿＿＿＿20 分度（ 0.05mm ）123cm0123456789011读数：＿＿＿＿＿＿＿＿＿＿＿＿＿456cm0123456789012读数：＿＿＿＿＿＿＿＿＿＿＿＿＿234cm0123456789013读数：＿＿＿＿＿＿＿＿＿＿＿＿＿012cm0123456789014读数：＿＿＿＿＿＿＿＿＿＿＿＿＿50 分度（ 0.02mm ）01234 5 cm010********15读数：＿＿＿＿＿＿＿＿＿＿＿＿＿——螺旋测微器高中物理读数练习题例 1、读出以下螺旋测微器丈量的读数。
游标卡尺（1）看清游标的精确度；（2）游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。
（3）读数举例由于画图存在误差的原因，所以对齐的线段以作标记的为准。
读数练习【练习1】读出下列游标卡尺测量的读数；⑶⑵⑶卡尺分类主尺最小刻度（mm）游标刻度总长(mm) 精确度(mm)10分度 1 9 0．120分度 1 19 0．0550分度 1 49 0．023 4 cm0 5 106780 10 20cm0123456090cm【练习2】有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。
用它测量一小球的直径，如图所示的读数是 mm 。
答案：练习1：、、练习2：游标卡尺读数练习1 2 3 cm 510参考答案：1、??2、??3、??4、??5、??6、??7、??8、??9、???10、??11、??12、??13、??14、??15、?（单位均为mm520 25 15高考物理实验 读数练习专题（2）——螺旋测微器读数公式：测量值=固定刻度值+固定刻度的中心水平线．．．．．．．．．．与可动刻度．．．．对齐的位置的读数×测量值=＋×＝（～均正确）例1、 读出下列螺旋测微器测量的读数。
⑴ ⑵答案：⑴ ⑵读数举例读数 mm读数 mm读数 mm10 150 5 1025 30读数练习练习1、a b cdmm mm mm mme f g himm mm mm mmmm练习2、练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。
用游标卡尺可以测量某些工件的外径。
在测量时，示数如图乙所示，则读数分别为_______ mm 练习4、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ．（2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．示数 ______ mm高考试题回顾（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量该圆柱体的直径d ，示数如图。

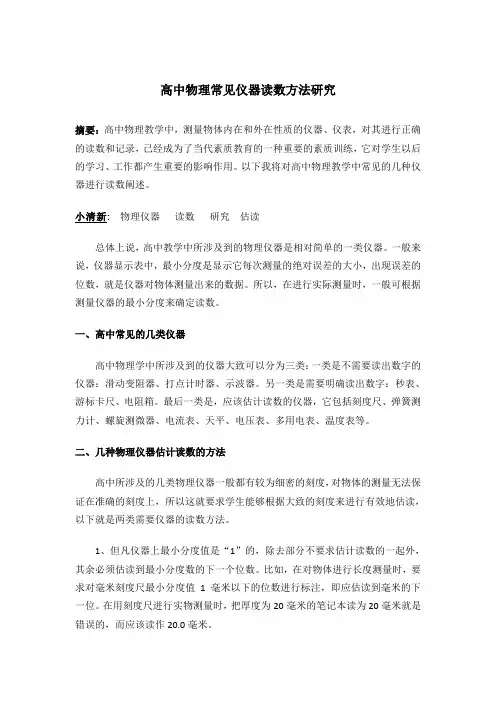

高中物理常见仪器读数方法研究摘要：高中物理教学中，测量物体内在和外在性质的仪器、仪表，对其进行正确的读数和记录，已经成为了当代素质教育的一种重要的素质训练，它对学生以后的学习、工作都产生重要的影响作用。
以下我将对高中物理教学中常见的几种仪器进行读数阐述。
小清新: 物理仪器读数研究估读总体上说，高中教学中所涉及到的物理仪器是相对简单的一类仪器。
一般来说，仪器显示表中，最小分度是显示它每次测量的绝对误差的大小，出现误差的位数，就是仪器对物体测量出来的数据。
所以，在进行实际测量时，一般可根据测量仪器的最小分度来确定读数。
一、高中常见的几类仪器高中物理学中所涉及到的仪器大致可以分为三类：一类是不需要读出数字的仪器：滑动变阻器、打点计时器、示波器。
另一类是需要明确读出数字：秒表、游标卡尺、电阻箱。
最后一类是，应该估计读数的仪器，它包括刻度尺、弹簧测力计、螺旋测微器、电流表、天平、电压表、多用电表、温度表等。
二、几种物理仪器估计读数的方法高中所涉及的几类物理仪器一般都有较为细密的刻度，对物体的测量无法保证在准确的刻度上，所以这就要求学生能够根据大致的刻度来进行有效地估读，以下就是两类需要仪器的读数方法。
1、但凡仪器上最小分度值是“1”的，除去部分不要求估计读数的一起外，其余必须估读到最小分度数的下一个位数。
比如，在对物体进行长度测量时，要求对毫米刻度尺最小分度值1毫米以下的位数进行标注，即应估读到毫米的下一位。
在用刻度尺进行实物测量时，把厚度为20毫米的笔记本读为20毫米就是错误的，而应该读作20.0毫米。
2、仪器上标明，最小分度值不是“1”。
对于这一类仪器没有统一的估读标准。
例如，实验课上学生用双量程电流表测试，在使用0～0.6A的计量挡时，其最小分度值为0.02A；学生在使用双量程电压表时0～15V的电压挡，最小分度值为0.5V，这些最小标准挡都不是“1”。
对此，虽然目前还没有统一的意见，但经过我多年的教学经验在综合各种资料，大致可归纳为以下三种：一种是按照最小分度值的下一位估读；另一种是按照最小分度值的倒数，估读到最小分度值的同一位；再一种就是按照传统的计数方法，四舍五入到所需位数，及未达到“5”时省去后位数，达到时前位数加以。
高中物理读数问题 Revised on November 25, 2020 早自习任务单（） 1．一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示。该工件的直径为
_____________毫米。 2．如图所示，图甲中螺旋测微器的读数为_______________ mm，图乙中游标卡尺（游标尺规格为20分度）的读数为_______________cm。 3．下图是做“探究小车速度随时间变化的规律”的实验中打点计时器打出的纸带．打点计时器的打点周期为，且每两个计数点间还有四个计时点未画出．已知计数点之间的距离分别为：S1=，S2=，S3=，S4=． （1）两计数点之间的时间间隔为 ______ ； （2）计数点1和3对应的小车速度分别为：v1= ______ m/s，v3= ______ m/s； 小车运动的加速度a= ______ ．
4．如图所示，某同学在做“研究匀变速直线运动”的实验中，由打点计时器得到表示 小车运动过程的一条清晰纸带，纸带上两相邻计数点间的时间间隔为 T＝ s，其中 x1＝ cm，x2＝ cm，x3＝ cm，x4＝ cm，x5＝ cm，x6＝ cm，则打 A 点时小车 的瞬时速度大小是______m/s，计算小车运动的加速度的表达式为 a＝_________，加速度大小是________ m/s2.(计算结果均保留两位有效数字) 5．某同学用多用电表的欧姆挡的“×10Ω”挡测量一个电阻的阻值，发现表的指针偏转角度很小，如图所示，为了准确测定该电阻的阻值，正确的做法是（ ） A．应把选择开关换到“×100Ω”挡，重新进行欧姆调零后再测量 B．应把选择开关换到“×100Ω”挡，不用再进行欧姆调零就直接测量 C．应把选择开关换到“×1Ω”挡，重新进行欧姆调零后再测量 D．应把选择开关换到“×1Ω”挡，不用再进行欧姆调零就直接测量 7．在伏安法测电阻的实验中，待测电阻Rx约为200 Ω，电压表的内阻约为2 kΩ，电流表的内阻约为10 Ω，测量电路中电流表的连接方式如图(a)或图(b)所示，
图(a)图(b) 结果由公式Rx＝UI计算得出．式中U与I分别为电压表和电流表的示数．若将图(a)和图(b)中电路测得的电阻值分别记为Rx1和Rx2，则__________(填“Rx1”或“Rx2”)更接近待测电阻的真实值，且测量值Rx1________(填“大于”“等于”或“小于”)真实值，测量值Rx2________(填“大于”“等于”或“小于”)真实值． 8．（1）在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图1所示，校零时的读数为 mm，合金丝的直径为 mm． （2）为了精确测量合金丝的电阻Rx，设计出如图2所示的实验电路图，按照该电路图完成图3中的实物电路连接． 9．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T．请根据下列步骤完成电阻测量． ①旋动部件 ，使指针对准电流的“0”刻线． ②将K旋转到电阻挡“×100”的位置． ③将插入“+”、“﹣”插孔的表笔短接，旋动部件 ，使指针对准电阻的 （填“0”刻线或“∞刻线”）． ④将两表笔分别与待测电阻相接，发现指针偏转角度过大．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按 的顺序进行操作，再完成读数测量． A．将K旋转到电阻挡“×1k”的位置 B．将K旋转到电阻挡“×10”的位置 C．将两表笔的金属部分分别与被测电阻的两根引线相接 D．将两表笔短接，旋动合适部件，对电表进行校准． 10．在“测定金属丝的电阻率”的实验中，某同学进行了如下测量： （1）用毫米刻度尺测量接入电路中的被测金属丝的有效长度．测量3次，求出其平均值L.其中一次测量结果如图甲所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为________ cm.用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d.其中一次测量结果如图乙所示，如图乙中读数为__________mm。 （2）采用如图丙所示的电路测量金属丝的电阻．电阻的测量值比真实值_____(填“偏大”或“偏小”)．最后由公式ρ＝_____计算出金属丝的电阻率（用直接测量的物理量表示）． 11．某同学想设计一个测量金属棒电阻率的实验方案，实验室提供的器材有： （1）如图1，用螺旋测微器测金属棒直径为 mm；如图2用20分度游标卡尺测金属棒长度为 cm． （2）用多用电表粗测金属棒的阻值：当用“×10Ω”挡时发现指针偏转角度过大，他应该换用 挡（填“×1Ω”或“×100Ω”），换挡并进行一系列正确操作后，指针静止时如图3所示，则金属棒的阻值约为 Ω． 12．用多用电表测电阻时： （1）在某次测量中，实验操作正确，选择开关的位置如图（a）所示，表头刻度和指针位置如图（b）所示，则被测电阻的阻值为 。 （2）若继续用该表测量另一阻值约为20的电阻，则应将选择开关旋至倍率为 档，并在测量电阻前先进行欧姆调零操作，测量结束后，应将选择开关旋至off或交流电压最高档。 13．为测定某旧干电池的电动势和内阻，甲同学直接使用多用电表的直流2．5V档测量该电池的电动势，读数如图所示，则该同学测得的电动势E=_______V， 参考答案 1．【解析】根据主尺＋精确度×游标对齐的刻度值，29mm＋8×=。 2．~(3分)（3分） 【解析】图甲中螺旋测微器的读数为，+×= 图乙中游标卡尺(游标尺规格为20分度)的读数为，101mm+9×== 故答案为： ， 3．（1）（2） s2 【解析】试题分析：根据打点的时间间隔求出两计数点之间的时间间隔． 根据某段时间内的平均速度等于中间时刻的瞬时速度求出计数点1和计数点3的瞬时速度．根据连续相等时间内的位移之差是一恒量，运用逐差法求出小车运动的加速度． 解：（1）打点计时器的打点周期为，且每两个计数点间还有四个计时点未画出，则两计数点间的时间间隔为．
（2）计数点1的瞬时速度m/s≈s． 计数点3的瞬时速度m/s≈s． 根据△x=aT2，运用逐差法得，a==≈s2 4．A点的瞬时速度的大小为 m/s， 小车运动的加速度的大小为s2。 【解析】试题分析：根据公式2348.338.95*100.86/20.2Axxxvmstt，根据公式2xaT利用
逐差法可知456123220.64/9xxxxxxamsT 5．A【解析】试题分析：当用多用电表的欧姆挡的“×10Ω”挡测量一个电阻的阻值，表的指针偏转角度很小，说明档位选择的太低，故应该选择更高的挡位，把选择开关换到“×100Ω”挡，重新进行欧姆调零后再测量，选项A正确。 6．（1）0-3V；0 ；R1（2）； - 【解析】试题分析：（1）实验中电压表应选用的量程为0-3V；电流表应选用的量程为；变阻器应
选用阻值较小的R1即可；（2）图线如图；由图线可知，电动势E=，电阻𝑟=1.5−1.01.0𝛺=0.5𝛺.
7．a，大于，小于【解析】试题分析：本题的关键是明确电流表内外接法的选择方法：当满足
时，电流表应用外接法，根据串并联规律写出真实值表达式，比较可知，测量值小于真实值；当满足时，电流表应用内接法，根据串并联规律写出真实值表达式，比较可知，测量值大于真实值．
解：由于待测电阻满足，所以电流表应用内接法，即更接近真实值； 根据串并联规律可知，采用内接法时真实值应为：=，即测量值大于真实值； 采用外接法时，真实值应为：，即测量值小于真实值． 8．（1），； （2）如图所示 【解析】试题分析：（1）螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读； （2）先将电源、电键与变阻器电阻丝两端连接，然后再连接测量电路即可． 解：（1）图1中，旋测微器的固定刻度为0，可动刻度为×=，所以最终读数为； 图2旋测微器的固定刻度为，可动刻度为×=，所以最终读数为； 故合金丝的直径为﹣=； （2）根据电路图可知，电流表是外接法，滑动变阻器是分压式接法，连线实物图如图． 9．①S ③T 0刻线 ④BDC 【解析】试题分析：使用多用电表测电阻的方法：电表使用前要使指针指在0刻线位置，通过调节调零旋钮实现； 欧姆表测量前要进行欧姆调零；欧姆表中值电阻附近刻度线最均匀，读数误差最小，故测量电阻时，要通过选择恰当的倍率使指针指在中值电阻附近；每次换挡要重新调零；欧姆表读数=刻度盘读数×倍率； 欧姆表使用完毕，要将旋钮选择“OFF”挡或者交流电压最大挡，若长期不用，需要将电池取出． 解：①电表使用前要旋转机械调零旋钮S进行机械调零，使指针对准电流的0刻线； ②将K旋转到电阻挡“×l00“的位置． ③将插入“十“、“﹣“插孔的表笔短接，旋动欧姆调零旋钮 T，使指针对准电阻的“0”刻线． ④欧姆表指针偏转角度过大，说明所选挡位太大，应换小挡进行测量，应将旋转开关K置于“×10”，然后进行欧姆调零，再测电阻， 因此合理是实验步骤是：B、D、C．
10．（1）~，~；（2）偏小， 4dUIL 【解析】试题分析：毫米刻度尺读数要估读到，螺旋测微器读数=固定刻度读数+半刻度读数+可动刻度读数；从原理图中看出是安培表外接法中，误差原因是电压表的分流作用会使电流测量值I偏
大，根据欧姆定律URI，故电阻测量值偏小；根据欧姆定律和电阻定律列式求解电阻率．（1）毫米刻度尺读数要估读到，故读数为=；读出在~均合理，螺旋测微器固定刻度读数为0，半刻度读数，可动刻度读数×=，故毫米刻度尺读数为；由于估读，故在~范围内均合理。（2） （2）由于采用了安培表外接法，电压表的分流作用会使电流测量值I偏大，而电压测量值U准确，
故根据欧姆定律URI，电阻测量值偏小；根据欧姆定律： URI根据电阻定律： LRS，其
中： 22dS；故4dUIL。 考点：毫米刻度尺和螺旋测微器的读数 欧姆定律和电阻定律
11．（1）；；（2）×1Ω；10；（3）如图所示；（4）．
