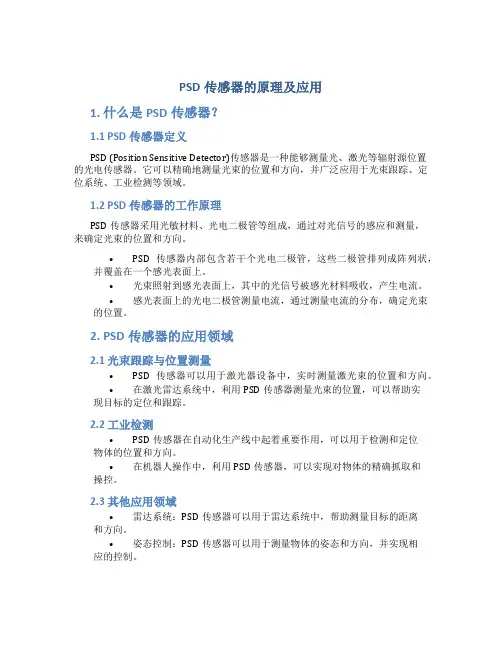

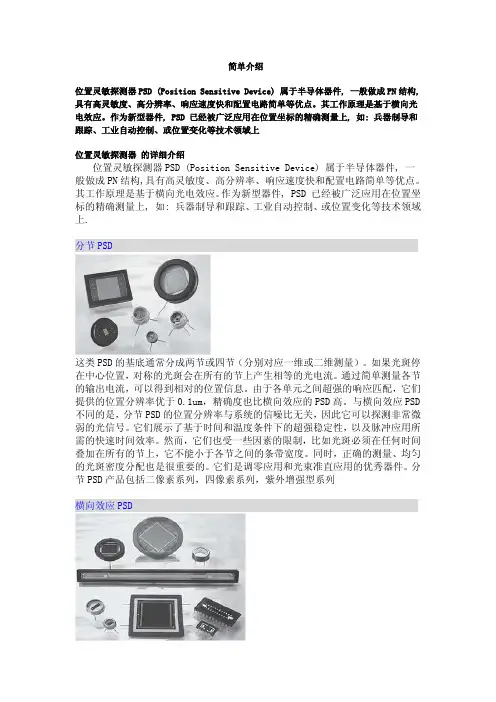

PSD传感器的原理及应用1. 什么是PSD传感器?1.1 PSD传感器定义PSD (Position Sensitive Detector)传感器是一种能够测量光、激光等辐射源位置的光电传感器。
它可以精确地测量光束的位置和方向,并广泛应用于光束跟踪、定位系统、工业检测等领域。
1.2 PSD传感器的工作原理PSD传感器采用光敏材料、光电二极管等组成,通过对光信号的感应和测量,来确定光束的位置和方向。
•PSD传感器内部包含若干个光电二极管,这些二极管排列成阵列状,并覆盖在一个感光表面上。
•光束照射到感光表面上,其中的光信号被感光材料吸收,产生电流。
•感光表面上的光电二极管测量电流,通过测量电流的分布,确定光束的位置。
2. PSD传感器的应用领域2.1 光束跟踪与位置测量•PSD传感器可以用于激光器设备中,实时测量激光束的位置和方向。
•在激光雷达系统中,利用PSD传感器测量光束的位置,可以帮助实现目标的定位和跟踪。
2.2 工业检测•PSD传感器在自动化生产线中起着重要作用,可以用于检测和定位物体的位置和方向。
•在机器人操作中,利用PSD传感器,可以实现对物体的精确抓取和操控。
2.3 其他应用领域•雷达系统:PSD传感器可以用于雷达系统中,帮助测量目标的距离和方向。
•姿态控制:PSD传感器可以用于测量物体的姿态和方向,并实现相应的控制。
3. PSD传感器的优势和局限3.1 优势•高精度:PSD传感器具有高分辨率和高灵敏度,能够实现对光束位置的精确测量。
•快速响应:PSD传感器具备快速响应的特点,适用于需要实时控制和定位的场景。
•广泛应用:PSD传感器在激光器设备、工业检测等领域广泛应用,对提升生产效率和质量有重要意义。
3.2 局限•受环境光影响:PSD传感器对环境光的干扰较大,会对测量结果产生一定影响,因此,在使用时需注意环境光的影响。
•较高价格:PSD传感器的制造成本较高,相比其他光电传感器价格较贵。

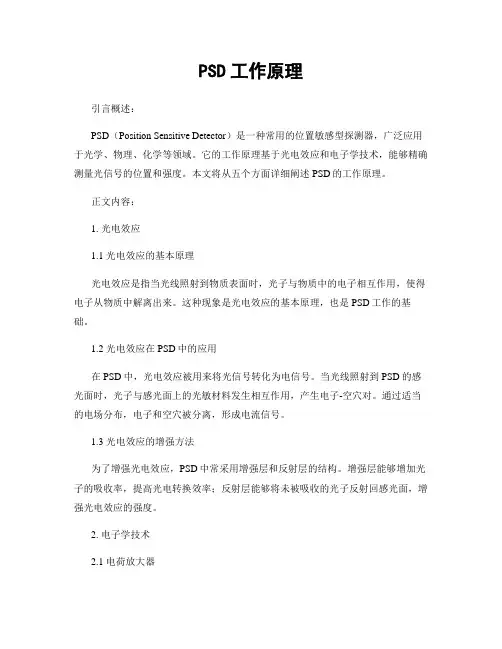

PSD工作原理引言概述:PSD(Position Sensitive Detector)是一种常用的位置敏感型探测器,广泛应用于光学、物理、化学等领域。
它的工作原理基于光电效应和电子学技术,能够精确测量光信号的位置和强度。
本文将从五个方面详细阐述PSD的工作原理。
正文内容:1. 光电效应1.1 光电效应的基本原理光电效应是指当光线照射到物质表面时,光子与物质中的电子相互作用,使得电子从物质中解离出来。
这种现象是光电效应的基本原理,也是PSD工作的基础。
1.2 光电效应在PSD中的应用在PSD中,光电效应被用来将光信号转化为电信号。
当光线照射到PSD的感光面时,光子与感光面上的光敏材料发生相互作用,产生电子-空穴对。
通过适当的电场分布,电子和空穴被分离,形成电流信号。
1.3 光电效应的增强方法为了增强光电效应,PSD中常采用增强层和反射层的结构。
增强层能够增加光子的吸收率,提高光电转换效率;反射层能够将未被吸收的光子反射回感光面,增强光电效应的强度。
2. 电子学技术2.1 电荷放大器在PSD中,电荷放大器被用来放大由光电效应产生的微弱电流信号。
电荷放大器能够将微弱的电荷转换为更大的电压信号,提高信号的检测灵敏度。
2.2 噪声抑制技术PSD中的噪声抑制技术对于提高信号的质量至关重要。
常用的噪声抑制技术包括滤波器、差分放大器和信号处理算法等,能够有效减少电子学噪声对PSD信号的干扰。
2.3 信号处理PSD中的信号处理模块能够对放大后的信号进行滤波、放大、采样等处理,以获取准确的位置和强度信息。
信号处理的算法和方法对于PSD的性能和精度具有重要影响。
3. PSD的结构和工作原理3.1 PSD的结构PSD通常由感光面、电荷放大器、信号处理电路和输出接口等组成。
感光面是PSD的核心部份,负责将光信号转化为电信号;电荷放大器负责放大电流信号;信号处理电路用于对信号进行处理和分析;输出接口将处理后的信号输出给用户。

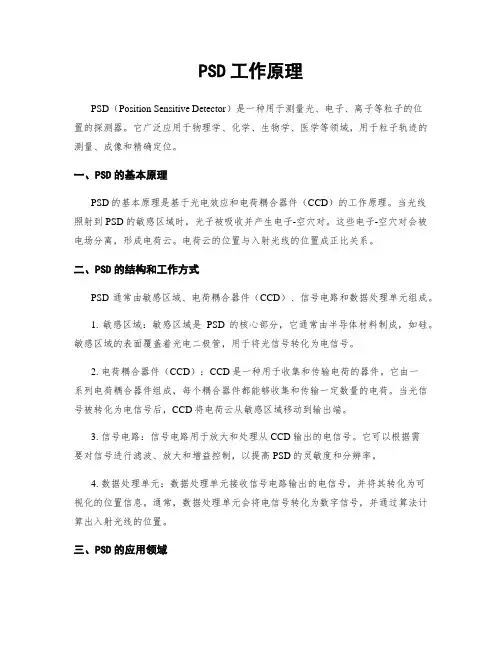

PSD工作原理PSD(Position Sensitive Detector)是一种用于测量光、电子、离子等粒子的位置的探测器。
它广泛应用于物理学、化学、生物学、医学等领域,用于粒子轨迹的测量、成像和精确定位。
一、PSD的基本原理PSD的基本原理是基于光电效应和电荷耦合器件(CCD)的工作原理。
当光线照射到PSD的敏感区域时,光子被吸收并产生电子-空穴对。
这些电子-空穴对会被电场分离,形成电荷云。
电荷云的位置与入射光线的位置成正比关系。
二、PSD的结构和工作方式PSD通常由敏感区域、电荷耦合器件(CCD)、信号电路和数据处理单元组成。
1. 敏感区域:敏感区域是PSD的核心部分,它通常由半导体材料制成,如硅。
敏感区域的表面覆盖着光电二极管,用于将光信号转化为电信号。
2. 电荷耦合器件(CCD):CCD是一种用于收集和传输电荷的器件。
它由一系列电荷耦合器件组成,每个耦合器件都能够收集和传输一定数量的电荷。
当光信号被转化为电信号后,CCD将电荷云从敏感区域移动到输出端。
3. 信号电路:信号电路用于放大和处理从CCD输出的电信号。
它可以根据需要对信号进行滤波、放大和增益控制,以提高PSD的灵敏度和分辨率。
4. 数据处理单元:数据处理单元接收信号电路输出的电信号,并将其转化为可视化的位置信息。
通常,数据处理单元会将电信号转化为数字信号,并通过算法计算出入射光线的位置。
三、PSD的应用领域1. 粒子物理学:PSD广泛应用于粒子物理学实验中,用于测量粒子的轨迹和能量损失。
通过测量粒子的位置和能量损失,可以研究粒子的性质和相互作用。
2. 医学影像学:PSD被应用于医学影像学中,用于精确定位和成像。
例如,在放射治疗中,PSD可以用于定位肿瘤的位置,以便精确照射肿瘤组织。
3. 材料科学:PSD可以用于材料表征和分析。
通过测量入射光线的位置,可以研究材料的结构和性质。
4. 生物学:PSD被用于生物学研究中,用于测量生物样品的位置和运动。

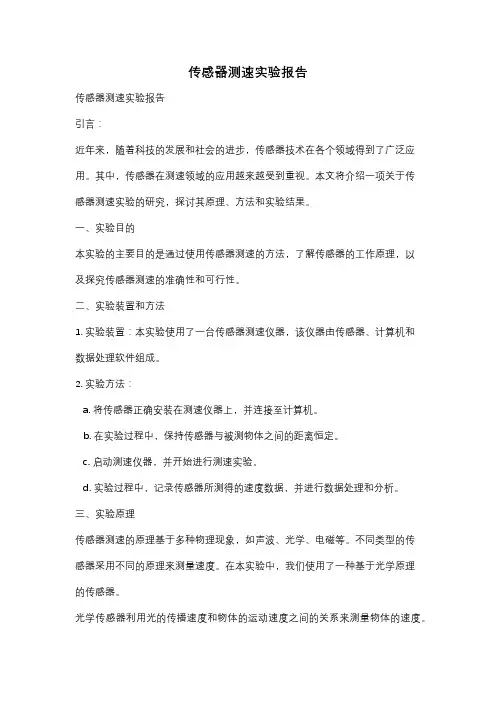

传感器测速实验报告传感器测速实验报告引言:近年来,随着科技的发展和社会的进步,传感器技术在各个领域得到了广泛应用。
其中,传感器在测速领域的应用越来越受到重视。
本文将介绍一项关于传感器测速实验的研究,探讨其原理、方法和实验结果。
一、实验目的本实验的主要目的是通过使用传感器测速的方法,了解传感器的工作原理,以及探究传感器测速的准确性和可行性。
二、实验装置和方法1. 实验装置:本实验使用了一台传感器测速仪器,该仪器由传感器、计算机和数据处理软件组成。
2. 实验方法:a. 将传感器正确安装在测速仪器上,并连接至计算机。
b. 在实验过程中,保持传感器与被测物体之间的距离恒定。
c. 启动测速仪器,并开始进行测速实验。
d. 实验过程中,记录传感器所测得的速度数据,并进行数据处理和分析。
三、实验原理传感器测速的原理基于多种物理现象,如声波、光学、电磁等。
不同类型的传感器采用不同的原理来测量速度。
在本实验中,我们使用了一种基于光学原理的传感器。
光学传感器利用光的传播速度和物体的运动速度之间的关系来测量物体的速度。
当物体通过传感器时,光束被物体遮挡,传感器会记录下遮挡时间。
通过计算遮挡时间和传感器与物体之间的距离,可以得出物体的速度。
四、实验结果与讨论在实验过程中,我们使用传感器测速仪器对一辆运动车辆进行了测速。
实验结果显示,该车辆的速度为每小时60公里。
通过多次实验,我们发现传感器的测速结果相对准确,与实际速度相差不大。
然而,我们也注意到传感器测速的准确性受到一些因素的影响。
首先,传感器与物体之间的距离需要保持恒定,否则会导致测速结果的偏差。
其次,传感器对于高速运动的物体可能存在测量误差,因为遮挡时间非常短,传感器的响应时间有限。
为了提高测速的准确性,我们可以采取以下措施:1. 定期校准传感器,确保其测量结果的准确性。
2. 采用多个传感器进行测速,以提高测量的可靠性和准确性。
3. 结合其他测速方法,如GPS等,进行对比验证,以确保测速结果的可信度。

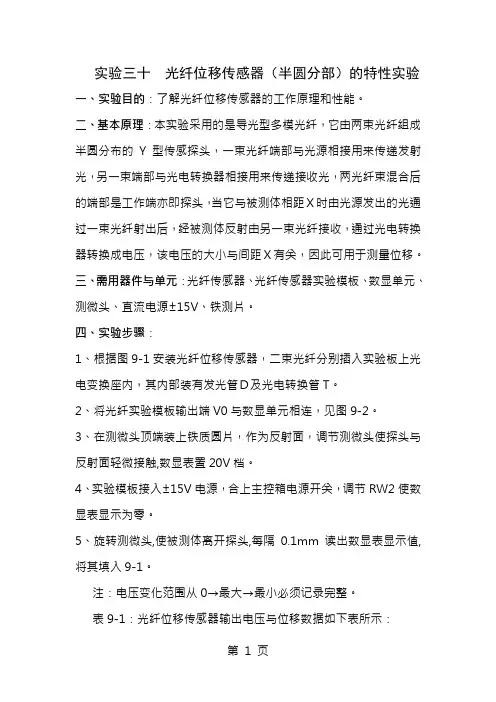

实验三十光纤位移传感器(半圆分部)的特性实验一、实验目的:了解光纤位移传感器的工作原理和性能。
二、基本原理:本实验采用的是导光型多模光纤,它由两束光纤组成半圆分布的Y型传感探头,一束光纤端部与光源相接用来传递发射光,另一束端部与光电转换器相接用来传递接收光,两光纤束混合后的端部是工作端亦即探头,当它与被测体相距X时由光源发出的光通过一束光纤射出后,经被测体反射由另一束光纤接收,通过光电转换器转换成电压,该电压的大小与间距X有关,因此可用于测量位移。
三、需用器件与单元:光纤传感器、光纤传感器实验模板、数显单元、测微头、直流电源±15V、铁测片。
四、实验步骤:1、根据图9-1安装光纤位移传感器,二束光纤分别插入实验板上光电变换座内,其内部装有发光管D及光电转换管T。
2、将光纤实验模板输出端V0与数显单元相连,见图9-2。
3、在测微头顶端装上铁质圆片,作为反射面,调节测微头使探头与反射面轻微接触,数显表置20V档。
4、实验模板接入±15V电源,合上主控箱电源开关,调节RW2使数显表显示为零。
5、旋转测微头,使被测体离开探头,每隔0.1mm读出数显表显示值,将其填入9-1。
注:电压变化范围从0→最大→最小必须记录完整。
表9-1:光纤位移传感器输出电压与位移数据如下表所示:通过上述的表格可以找出在X=6.5或者6.6mm时输出电压才达到最大值为6.78或者6.79V,但当继续寻找最小值的时候并没有找到,输出电压随着位移的增大逐渐的减小,但是减小的幅度会渐渐的趋于平衡,在达到测微头最大量程时还在继续的减小,因此并没有找到最小的记录。
并认为X=4mm时为最小的0。
6、根据表9-1数据,作出光纤位移传感器的位移特性图,并加以分析、计算出前坡和后坡的灵敏度及两坡段的非线性误差。
答:利用excel对数据进行分析得光纤位移传感器的位移特性图如下所示:通过光纤位移传感器的位移特性图可知:其图形被分为前坡和后坡两部分,在前坡输出电压随着位移的增大而增大并且达到最大值,并且前坡的增大的幅度比较大,在后坡输出电压随着位移的增大不再增大而是相应的减小,减小的幅度较小,并逐渐的趋于稳定。
传感器检测实验报告传感器检测实验报告一、引言传感器是一种能够将物理量转化为电信号的装置,广泛应用于各个领域,如工业自动化、环境监测、医疗诊断等。
本实验旨在通过对传感器的检测,了解其工作原理、性能参数以及应用范围。
二、实验目的1. 了解传感器的基本工作原理;2. 掌握传感器的性能参数检测方法;3. 分析传感器的应用场景。
三、实验装置与方法1. 实验装置:传感器、信号采集器、示波器等;2. 实验步骤:a. 连接传感器与信号采集器;b. 设置示波器参数;c. 对传感器进行检测。
四、实验结果与分析1. 传感器工作原理传感器通过感受外界物理量的变化,转化为电信号输出。
常见的传感器类型有温度传感器、压力传感器、光敏传感器等。
不同类型的传感器有不同的工作原理,如热敏电阻式温度传感器利用温度变化导致电阻值的变化,从而输出电信号。
2. 传感器性能参数检测a. 灵敏度:传感器对被测量物理量变化的响应能力。
通过改变被测量物理量,记录传感器输出信号的变化,计算灵敏度。
b. 线性度:传感器输出信号与被测量物理量之间的线性关系程度。
通过改变被测量物理量,记录传感器输出信号,绘制曲线,判断线性度。
c. 分辨率:传感器能够检测到的最小变化量。
通过改变被测量物理量,记录传感器输出信号的变化,计算分辨率。
d. 响应时间:传感器从感受到物理量变化到输出信号变化所需的时间。
通过改变被测量物理量,记录传感器输出信号的变化,计算响应时间。
3. 传感器应用场景a. 工业自动化:传感器在工业生产中广泛应用,如温度传感器用于监测设备温度,压力传感器用于监测管道压力等。
b. 环境监测:传感器用于监测环境中的各种物理量,如光敏传感器用于检测光照强度,湿度传感器用于检测空气湿度等。
c. 医疗诊断:传感器在医疗设备中起着重要作用,如心率传感器用于监测患者心率,血压传感器用于测量患者血压等。
五、实验总结通过本次实验,我们了解了传感器的工作原理、性能参数检测方法以及应用场景。

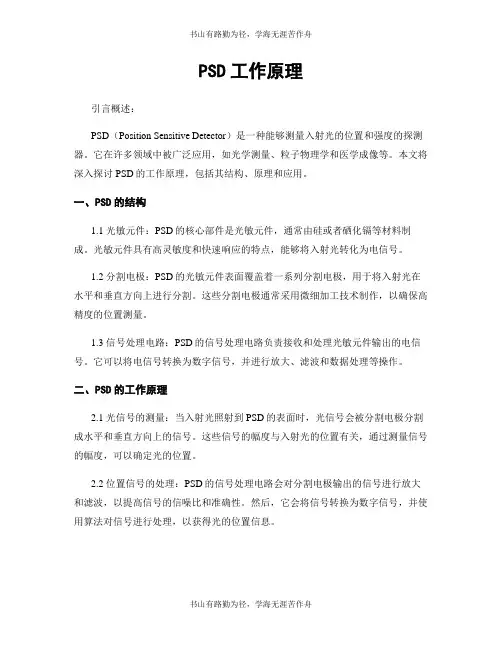

PSD工作原理引言概述:PSD(Position Sensitive Detector)是一种能够测量入射光的位置和强度的探测器。
它在许多领域中被广泛应用,如光学测量、粒子物理学和医学成像等。
本文将深入探讨PSD的工作原理,包括其结构、原理和应用。
一、PSD的结构1.1 光敏元件:PSD的核心部件是光敏元件,通常由硅或者硒化镉等材料制成。
光敏元件具有高灵敏度和快速响应的特点,能够将入射光转化为电信号。
1.2 分割电极:PSD的光敏元件表面覆盖着一系列分割电极,用于将入射光在水平和垂直方向上进行分割。
这些分割电极通常采用微细加工技术制作,以确保高精度的位置测量。
1.3 信号处理电路:PSD的信号处理电路负责接收和处理光敏元件输出的电信号。
它可以将电信号转换为数字信号,并进行放大、滤波和数据处理等操作。
二、PSD的工作原理2.1 光信号的测量:当入射光照射到PSD的表面时,光信号会被分割电极分割成水平和垂直方向上的信号。
这些信号的幅度与入射光的位置有关,通过测量信号的幅度,可以确定光的位置。
2.2 位置信号的处理:PSD的信号处理电路会对分割电极输出的信号进行放大和滤波,以提高信号的信噪比和准确性。
然后,它会将信号转换为数字信号,并使用算法对信号进行处理,以获得光的位置信息。
2.3 精度和速度的平衡:PSD的工作原理需要在精度和速度之间进行平衡。
较高的精度要求会增加信号处理的复杂性和时间,而较快的测量速度可能会降低精度。
因此,在实际应用中,需要根据具体需求来选择合适的PSD。
三、PSD的应用3.1 光学测量:PSD可以用于测量光束的位置和方向,广泛应用于激光测距、自动对焦和光学编码器等领域。
它具有高精度、快速响应和抗干扰能力强的特点。
3.2 粒子物理学:PSD可以用于粒子的轨迹测量和能量测量,用于粒子物理实验和粒子加速器中。
它能够提供粒子的位置和能量信息,对于粒子物理学的研究具有重要意义。
3.3 医学成像:PSD可以用于医学成像中的位置定位和辐射剂量测量。

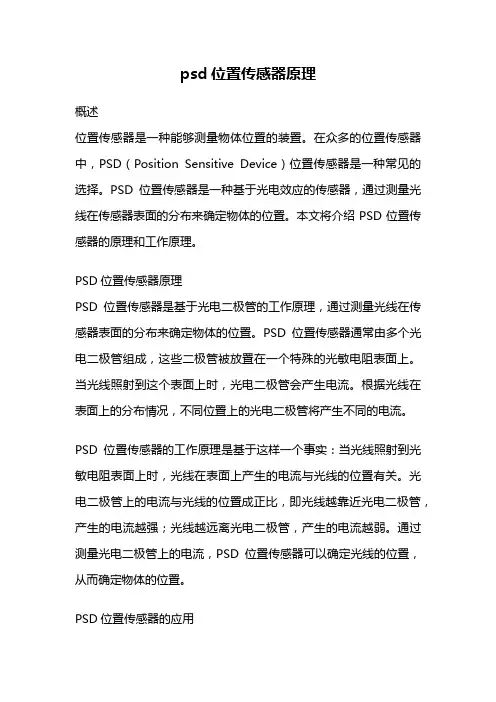

psd位置传感器原理概述位置传感器是一种能够测量物体位置的装置。
在众多的位置传感器中,PSD(Position Sensitive Device)位置传感器是一种常见的选择。
PSD位置传感器是一种基于光电效应的传感器,通过测量光线在传感器表面的分布来确定物体的位置。
本文将介绍PSD位置传感器的原理和工作原理。
PSD位置传感器原理PSD位置传感器是基于光电二极管的工作原理,通过测量光线在传感器表面的分布来确定物体的位置。
PSD位置传感器通常由多个光电二极管组成,这些二极管被放置在一个特殊的光敏电阻表面上。
当光线照射到这个表面上时,光电二极管会产生电流。
根据光线在表面上的分布情况,不同位置上的光电二极管将产生不同的电流。
PSD位置传感器的工作原理是基于这样一个事实:当光线照射到光敏电阻表面上时,光线在表面上产生的电流与光线的位置有关。
光电二极管上的电流与光线的位置成正比,即光线越靠近光电二极管,产生的电流越强;光线越远离光电二极管,产生的电流越弱。
通过测量光电二极管上的电流,PSD位置传感器可以确定光线的位置,从而确定物体的位置。
PSD位置传感器的应用由于其原理简单、成本低廉以及测量精度高的特点,PSD位置传感器被广泛应用于各种领域。
其中最常见的应用是在光学测量领域。
例如,在激光测距仪中,PSD位置传感器用于测量激光束的位置,从而确定被测物体的距离。
此外,PSD位置传感器还可以用于光学扫描仪、自动对焦摄像机等设备中。
PSD位置传感器的优势与其他位置传感器相比,PSD位置传感器具有以下优势:1. 高精度:PSD位置传感器可以实现亚微米级的测量精度,适用于对位置要求较高的应用。
2. 快速响应:PSD位置传感器的响应速度非常快,可以实时测量物体的位置。
3. 宽动态范围:PSD位置传感器可以在较大的动态范围内进行测量,适用于复杂的测量环境。
4. 易于集成:PSD位置传感器体积小、重量轻,易于集成到各种设备中。
1
实验三PSD传感器实验
一、产品介绍:
位置敏感器件(Position Sensitive Detector)简称PSD,,是一种对接收器光点位置敏感的光电器件。
自1957年由Wall Miark提出后,其研究与应用不断,八十年代曾有过一段研究的高潮。
由于受发射光的限制,其应用一度发展较慢。
它与CCD电荷耦合器件不同,属于非离散型器件,在精密尺寸测元件中,其性能、价格介于CCD与其它光电阵列器件之间。
近年来,由于半导体激光器的迅速发展,使PSD的光源在性能、体积上得到了很好的改善,促进了PSD器件广泛的实用研究。
PSD器件响应速度快、位置分辨率高,输出与光强度无关,仅仅与光点位置有关,其独特的工作方式,在精密尺寸测量、三维空间位置、机器人定位系统应用中有独到之处。
PSD可分为一维PSD和二维PSD。
一维PSD可测出光点的一维位置坐标,而二维PSD可以检测出光点的平面位置坐标。
PSD传感器实验仪,采用模拟电路,利用传感器两极输出的电流随光点位置变化而变换,经运算放大器进行电流电压变换、加减运算,最终根据输出的电压可以决定光斑中心位置。
实验仪光源采用650nM半导体激光器,5mW,直流驱动,带准直功能,可以调节光点大小。
一维PSD相关参数:
光敏区:1mm×8mm
光谱范围:380-1100nm
峰值相应度:0.5A/W
位置分辨率:<0.5um
暗电流:10nA(Vr=5V)
极间电阻:50K欧姆
PSD位移支架参数:13mm移动距离,分辨率0.01mm
电压表:200mV、2V、20V三档可调
2
二、实验仪说明
3
- 4 -
实验指南
一、实验目的
1、了解PSD 位置传感器工作原理及其特性
2、了解并掌握PSD 位置传感器测量位移的方法
二、实验内容
1、一维PSD 光学系统组装调试实验
2、激光器驱动实验
3、PSD 特性测试实验
4、PSD 输出信号处理实验
5、PSD 输出信号误差补偿实验
6、PSD 测位移原理实验
7、实验误差测量
三、实验仪器
1、PSD 传感器实验仪 1个
2、PSD 位移系统 1套
3、连接线 若干
5、电源线 1根
四、实验原理

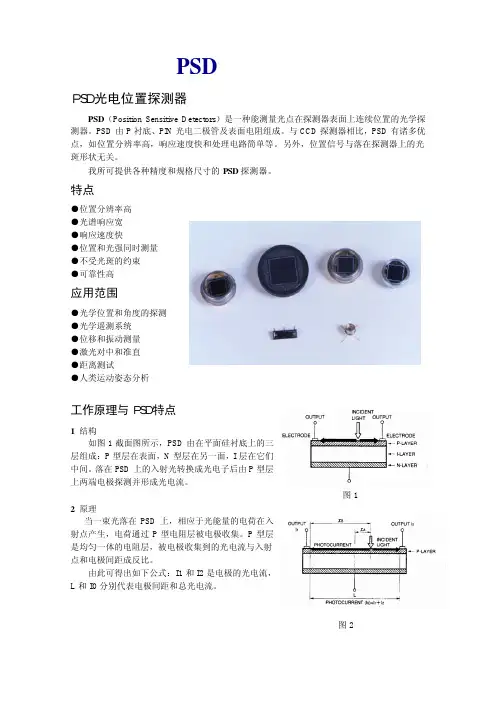

PSD 为一具有PIN 三层结构的平板半导体硅片。
其断面结构如图1所示,表面层P 为感光面,在其两边各有一信号输入电极,底层的公共电极是用与加反偏电压。
当光点入射到PSD 表面时,由于横向电势的存在,产生光生电流0I ,光生电流就流向两个输出电极,从而在两个输出电极上分别得到光电流1I 和2I ,显然012I I I =+。
而1I 和2I 的分流关系则取决于入射光点到两个输出电极间的等效电阻。
假设PSD 表面分流层的阻挡是均匀的,则PSD 可
- 5 -
简化为图2所示的电位器模型,其中1R 、2R 为入射光点位置到两个输出电极间的等效电阻,显然1R 、2R 正比于光点到两个输出电极间的距离。
入
射
输出电极
公共电极
P
I
N
输出电极
R1R2图11-1图11-2
图1 图2
因为 I 1 / I 2 = R 2 / R 1 = (L-X )/ L+X )
I 0 = I 1 + I 2
所以可得 I 1 = I 0(L-X )/2L
I 1 = I 0(L+X )/2L
X =( I 2 - I 1) /I 0 L 当入射光恒定时,0I 恒定,则入射光点与PSD 中间零位点距离X 与21I I 成线性关系,与入射光点强度无关。
通过适当的处理电路,就可以获得光点位置的输出信号。
五、注意事项
1、激光器输出光不得对准人眼,以免造成伤害。
2、激光器为静电敏感元件,因此操作者不要用手直接接触激光器引脚以及与引脚连接的任何测试点和线路,以免损坏激光器。
3、不得扳动面板上面元器件,以免造成电路损坏,导致实验仪不能正常工作。
六、实验操作
1)一维PSD 光学系统组装调试实验
1、将面板上的激光器输出端“L ”“P ”“C ”按颜色用导线对应连接至PSD 位
- 6 - 移装置上(激光器端)。
将面板上的PSD 输入端“PSDI1”“Vref ”“ PSDI2” 按颜色用导线连接至PSD 位移装置上(探测器端)。
2、将PSD 传感器实验单元电路连接起来,即1o V 与1i V 接,2o V 与2i V 接,4o V 与5i V 接,6o V 与6i V 接,将电压表输入端用导线接到实验模板的7o V 和“⊥”上。
3、打开电源,实验模板开始工作。
调整升降杆和测微头固定螺母,转动测微头使激光光点能够在PSD 受光面上的位置从一端移向另一端,最后将光点定位在PSD 受光面上的正中间位置(目测)。
罩上遮光罩。
4、调节零点调整旋钮,使电压表显示值为0。
调节增益旋钮,转动测微头使光点移动到PSD 受光面一端,调节输出幅度调整旋钮,使电压表显示值为-4V 左右~+4V 变化。
5、关闭电源
2)激光器驱动实验
1、激光器工作在恒功状态,即激光器输出光功率恒定。
该电路在测量应用中最大得优点就是可以防止光功率变化导致测量结果不准确。
2、恒功原理框图:(注意:激光器和探测器实际为一体化设计)
图3
通过探测器对激光器输出光强度监测,经过反馈电路对输出光进行调整,从而使激光器输出光功率恒定。
