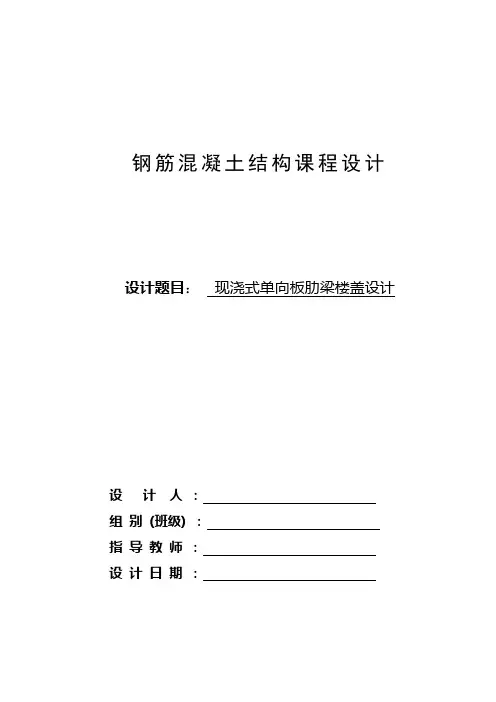

钢筋混凝土结构课程设计设计题目:现浇式单向板肋梁楼盖设计设计人:组别(班级) :指导教师:设计日期:现浇钢筋混凝土单向板肋梁楼盖课程设计任务书一、课程设计目的1.了解单向板肋形楼盖的荷载关系,及其计算简图的确定;2.通过板及次梁的计算,掌握考虑塑性内力重分布的计算方法;3.通过主梁的计算,掌握按弹性理论分析内力的方法,熟悉内力包络图和材料图的绘制方法,以及根据材料图配筋的方法;4.了解并熟悉现浇板、次(主)梁的有关构造要求;5.掌握钢筋混凝土结构施工图的表达方式、绘图规定,进一步提高制图的基本技能;6.学会编制钢筋材料表。
二、设计资料某一般金工车间楼盖,采用整体式钢筋混凝土单向板肋梁楼盖结构形式,其梁格布置如下图所示。
( 一)建造地点与基本概况建造地点为银川市某地,外墙采用490mm厚的砖墙。
该结构的重要性系数为1.0,使用环境类别为2a类。
( 二)楼面构造层做法(自上而下)20mm厚水泥砂浆面层 =20kN/m3现浇混凝土楼板(厚度由设计者自定)γ=25kN/m3 15mm厚混合砂浆天棚抹灰γ=17kN/m3具体楼面活荷载标准值、组合值系数、频遇值系数和准永久值系数取值参见附表( 三) 材料选用混凝土:C25,( f c =11.9kN/mm2,)钢筋:梁中受力纵筋HRB400,f y =360kN/mm2其余钢筋均采用HPB235,f y =210kN/mm2 ( 四) 柱网尺寸Ly的取值如下表所示(单位:m)Lx的取值如下表所示(单位:m)三、方案选择按照各自的学号来进行选取设计方案,具体方案如下(3Ly5Lx ):四、设计内容和要求( 一) 结构布置( 二) 结构计算1.板、次梁按考虑塑性内力重分布方法设计(包括:计算简图、内力计算、配筋计算)2.主梁按弹性理论方法计算(包括:计算简图、内力计算、内力包络图、配筋计算)五、绘制施工图要求完成: 1. 梁板结构布置图及配筋图(平面或剖面)2. 次梁的模板及配筋图(立面、剖面)3. 主梁的模板及配筋图(立面、剖面)注意:图中至少列出一种构件的钢筋材料表及有关结构设计说明,。

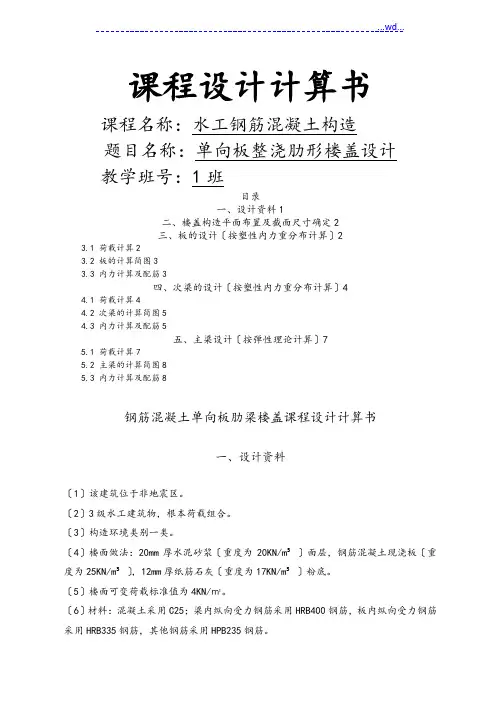

课程设计计算书课程名称:水工钢筋混凝土构造题目名称:单向板整浇肋形楼盖设计教学班号:1班目录一、设计资料1二、楼盖构造平面布置及截面尺寸确定2三、板的设计〔按塑性内力重分布计算〕23.1 荷载计算23.2 板的计算简图33.3 内力计算及配筋3四、次梁的设计〔按塑性内力重分布计算〕44.1 荷载计算44.2 次梁的计算简图54.3 内力计算及配筋5五、主梁设计〔按弹性理论计算〕75.1 荷载计算75.2 主梁的计算简图85.3 内力计算及配筋8钢筋混凝土单向板肋梁楼盖课程设计计算书一、设计资料〔1〕该建筑位于非地震区。
〔2〕3级水工建筑物,根本荷载组合。
〔3〕构造环境类别一类。
〔4〕楼面做法:20mm厚水泥砂浆〔重度为20KN/m³〕面层,钢筋混凝土现浇板〔重度为25KN/m³〕,12mm厚纸筋石灰〔重度为17KN/m³〕粉底。
〔5〕楼面可变荷载标准值为4KN/㎡。
〔6〕材料:混凝土采用C25;梁内纵向受力钢筋采用HRB400钢筋,板内纵向受力钢筋采用HRB335钢筋,其他钢筋采用HPB235钢筋。
〔7〕外墙厚度为370mm,板在墙上的搁置长度为120mm,次梁在墙上的搁置长度为240mm,主梁在墙上的搁置长度为370mm。
〔8〕钢筋混凝土柱截面尺寸为350mm×350mm。
二、楼盖构造平面布置及截面尺寸确定1、主梁和次梁布置①主梁沿横向布置,次梁沿纵向布置。
②主梁跨度为6.9m,次梁跨度为6.0m,板的跨度为2.3m,L02/L01=6.9/2.3=3,按单向板设计。
③按高跨比条件,要求板的厚度h≥2300×1/40=57.5mm,对于工业建筑的楼盖板,要求h≥80mm,所以取板厚为80mm。
④次梁的高度要求h=L02〔1/18~1/12〕=333mm~500mm,考虑到楼面的活荷载比拟大,取h=450mm,宽度b=h〔1/3~1/2〕=150mm~225mm,取b=200mm。

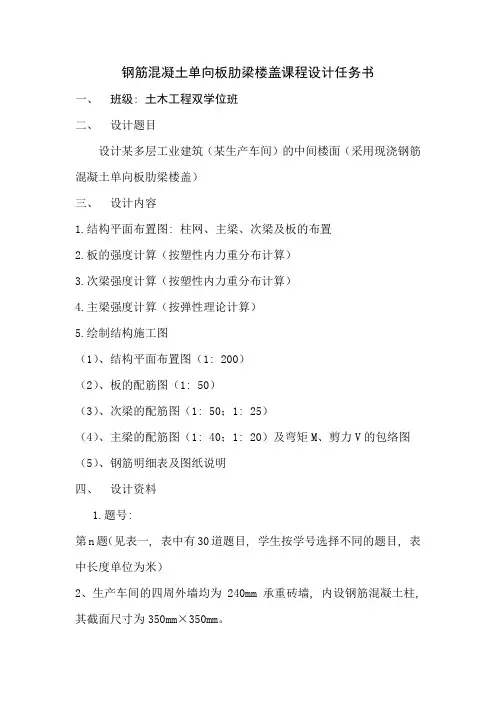

钢筋混凝土单向板肋梁楼盖课程设计任务书
一、班级: 土木工程双学位班
二、设计题目
设计某多层工业建筑(某生产车间)的中间楼面(采用现浇钢筋混凝土单向板肋梁楼盖)
三、设计内容
1.结构平面布置图: 柱网、主梁、次梁及板的布置
2.板的强度计算(按塑性内力重分布计算)
3.次梁强度计算(按塑性内力重分布计算)
4.主梁强度计算(按弹性理论计算)
5.绘制结构施工图
(1)、结构平面布置图(1: 200)
(2)、板的配筋图(1: 50)
(3)、次梁的配筋图(1: 50;1: 25)
(4)、主梁的配筋图(1: 40;1: 20)及弯矩M、剪力V的包络图(5)、钢筋明细表及图纸说明
四、设计资料
1.题号:
第n题(见表一, 表中有30道题目, 学生按学号选择不同的题目, 表中长度单位为米)
2、生产车间的四周外墙均为240mm承重砖墙, 内设钢筋混凝土柱, 其截面尺寸为350mm×350mm。
(1)、楼面活荷载, 单位为(见表一)(2)、楼面面层: 水磨石地面
(3)、楼盖自重: 钢筋混凝土容重(4)、平顶粉刷:
4、材料
(1)、混凝土: C20或C25。
单向板肋梁楼盖课程设计目录一、设计任务书…………………………………………………….………………….…………………… (2)(一)设计题目……………………………………………..……………….…………………… (2)(二)设计资料…………………………………………………..………….…………………… (2)(三)设计内容………………………………………………………..…….…………………… (2)二、楼盖的结构平面布置 (2)三、内力计算 (3)(一)板的设计 (3)(1)荷载 (3)(2)计算简图 (4)(3)内力计算 (4)(4)正截面受弯承载力计算 (4)(5)斜截面受弯承载力计算 (5)(6)裂缝宽度验算 (5)(二)次梁的设计 (5)(1)荷载........................................................................................,. (5)(2)计算简图 (5)(3)内力计算 (6)(4)正截面受弯承载力计算 (6)(5)斜截面受弯承载力计算 (7)(6)裂缝宽度验算 (7)(三)主梁的设计 (8)(1)荷载 (8)(2)计算简图………………….…………………………………………………….……..…………………… (8)(3)内力计算及包络图 (8)(4)正截面受弯承载力计算 (9)(5)斜截面受弯承载力计算 (11)(6)裂缝宽度验算 (12)四、绘制施工图 (12)参考文献 (14)一、设计任务书说明:该课设所属此次课程设计统一编号55号。
(一)设计题目单向板肋梁楼盖课程设计(二)设计资料某4层框架房屋,采用现浇钢筋混凝土楼盖。
现浇钢筋混凝土柱承重,柱截面尺寸400×400。
结构柱网平面布置如附图所示。
柱网轴线尺寸l1=6.6m,l2=7.8m。
其中2、3、4层楼面建筑标高分别为4.200m、8.400m、12.600m。
现浇钢筋混凝土单向板肋梁楼盖设计任务书第一篇:现浇钢筋混凝土单向板肋梁楼盖设计任务书钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件,使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤,培养其独立完成设计和解决问题的能力,提高绘图能力。
二、设计资料1、工程概况:某内框架结构工业仓库,二层建筑平面图如下图所示(楼面标高4.00m),墙厚370mm,混凝土柱400⨯400mm。
板伸入墙内120mm,次梁伸入墙240mm,主梁伸入墙内370mm。
房屋的安全等级为二级,拟采用钢筋混凝土现浇单向板肋形楼盖。
图1 梁板结构平面布置2、楼面构造层做法:20mm厚石灰砂浆粉刷,30mm厚水磨石楼面(标准值0.65kN/m2)。
3、活荷载:标准值为7.5 kN/m2。
4、恒载分项系数为1.2;活荷载分项系数为1.3。
5、材料选用:混凝土采用C25(fc=11.9N/mm2,ft=1.27N/mm2)钢筋梁中受力主筋采用HRB400级(fy=360N/mm2)其余采用HPB235级(fy=210N/mm2)三、设计内容1、确定结构平面布置图:柱网、主梁、次梁及板的布置2、板的设计(按塑性理论)3、次梁设计(按塑性理论)4、主梁设计(按弹性理论)5、绘制结构施工图,包括:(1)、结构平面布置图(2)、板、次梁、主梁的配筋图(3)、主梁弯矩包络图及抵抗弯矩图(4)、设计说明(5)、次梁钢筋材料表四、成果要求1、课程设计在1周内完成。
2、计算书必须统一格式,并用钢笔抄写清楚(或打印)。
计算书(施工图)装订顺序:封面、评语页、目录、任务书、设计说明、计算书正文和施工图。
3、施工图统一为A3图纸。
要求图面布局均匀、比例适当、线条流畅、整洁美观,严格按照建筑制图标准作图。
4、在完成上述设计任务后方可参加设计答辩及成绩评定。
五、参考资料1、《混凝土结构设计》,梁兴文主编,中国建筑工业出版社2、GB50010-2002,《混凝土结构设计规范》3、GB50009-2001,《建筑荷载设计规范》第二篇:整体式单向板肋梁楼盖设计任务书整体式单向板肋梁楼盖设计任务书设计某三层轻工厂房车间的楼盖,拟采用整体式钢筋混凝土单向板肋梁楼盖,要求进行第二层楼面梁格布置,确定梁、板、柱截面尺寸,计算梁板配筋,并绘制施工图。

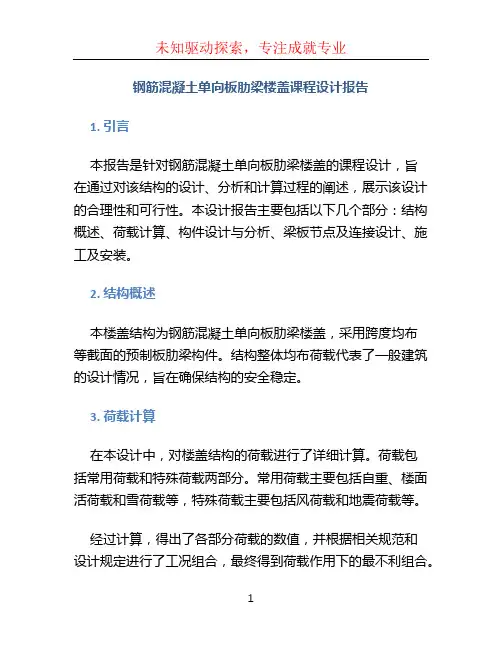

钢筋混凝土单向板肋梁楼盖课程设计报告1. 引言本报告是针对钢筋混凝土单向板肋梁楼盖的课程设计,旨在通过对该结构的设计、分析和计算过程的阐述,展示该设计的合理性和可行性。
本设计报告主要包括以下几个部分:结构概述、荷载计算、构件设计与分析、梁板节点及连接设计、施工及安装。
2. 结构概述本楼盖结构为钢筋混凝土单向板肋梁楼盖,采用跨度均布等截面的预制板肋梁构件。
结构整体均布荷载代表了一般建筑的设计情况,旨在确保结构的安全稳定。
3. 荷载计算在本设计中,对楼盖结构的荷载进行了详细计算。
荷载包括常用荷载和特殊荷载两部分。
常用荷载主要包括自重、楼面活荷载和雪荷载等,特殊荷载主要包括风荷载和地震荷载等。
经过计算,得出了各部分荷载的数值,并根据相关规范和设计规定进行了工况组合,最终得到荷载作用下的最不利组合。
4. 构件设计与分析本楼盖采用钢筋混凝土单向板肋梁作为承载结构,需要根据荷载计算结果进行构件的设计和分析。
4.1 单向板设计单向板的设计主要包括板的几何尺寸确定、受力分析和钢筋设计。
根据板的受力特点,合理确定板的厚度和跨度,然后进行弯矩、剪力和挠度等受力分析。
4.2 肋梁设计肋梁是单向板的主要构件,其设计包括几何尺寸确定、受力分析和钢筋设计。
通过合理确定肋梁的几何参数,进行弯矩、剪力和挠度等受力分析,并进行钢筋配筋设计。
5. 梁板节点及连接设计梁板节点的设计是钢筋混凝土单向板肋梁楼盖设计中重要的一部分。
节点的设计应满足结构的刚度和强度要求,并确保节点的可施工性。
本设计中,根据节点的受力特点,选择适当的节点形式,并进行相应的强度和刚度计算。
设计中应考虑节点的承载力、刚度、连接形式等因素,并根据相关规范和设计规定进行设计。
6. 施工及安装在这一部分,对钢筋混凝土单向板肋梁楼盖的施工过程进行详细的描述。
包括梁板制造、预应力张拉、场地布置、施工步骤等内容。
同时,还需要考虑安装过程中的安全问题,采取相应的安全措施,以确保施工过程的顺利进行。
. 1华东交通大学理工学院课程设计计算书课程名称:现浇楼盖课程设计题目:现浇钢筋混凝土单向板肋梁楼盖学院(直属系) :土建年级/专业/班: 08土木建工1班学生姓名:黄河学号:222指导教师:吴浪开题时间:2011年5月19日完成时间:2011年5月23日目录目录 (2)现浇钢筋混凝土单向板肋梁楼盖设计 (3)1.设计资料 (3)2.楼盖的结构平面布置 (3)3.板的设计 (4)3.1荷载 (4)3.2计算简图 (4)3.3弯矩计算值 (5)3.4正截面受弯承载力计算 (5)4.次梁设计 (6)4.1荷载设计值 (6)4.2计算简图 (6)4.3力计算 (7)4.4承载力计算 (7)4.4.1正截面受弯承载力 (7)4.4.2斜截面受剪承载力 (8)5.主梁设计 (8)5.1荷载设计值 (8)5.2计算简图 (8)5.3力设计值及包络图 (9)5.3.1弯矩设计值 (9)5.3.2剪力设计值 (9)5.3.3弯矩、剪力包络图 (9)5.4承载力计算 (11)5.4.1正面受弯承载力 (11)5.4.2斜截面受剪承载力 (12)现浇钢筋混凝土单向板肋梁楼盖设计1.设计资料1. 建筑物安全等级:二级;2.建筑物平面尺寸(L1×L2):33.6×20.7(31号),墙厚370,钢筋混凝土柱350×350;3.荷载:1)楼面活载:72/k m N )楼面面层:20厚水泥砂浆 3w /20m kN =γ)钢筋混凝土容重:3/25m kN c =γ)楼侧面、楼底粉刷层:15厚混合砂浆3/17m kN n =γ ;4.材料:1)混凝土C20;2)钢筋:受力钢筋用HRB335级钢筋,腹筋用HPB235级钢筋。
2.楼盖的结构平面布置主梁沿横向布置,次梁沿纵向布置。
主梁的跨度为6.9m ,次梁的跨度为5.6m ,主梁每跨布置两根次梁,两边板跨度为2.3m ,中间跨度为2.3m , 则按单向板设计。

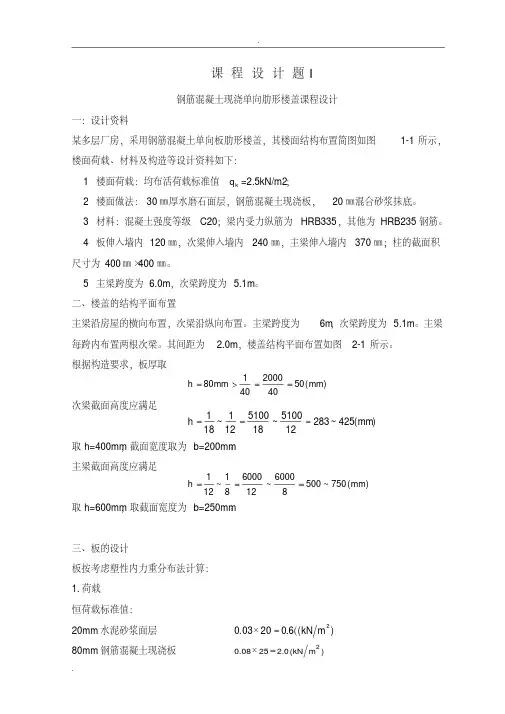

课程设计题 I钢筋混凝土现浇单向肋形楼盖课程设计一:设计资料某多层厂房,采用钢筋混凝土单向板肋形楼盖,其楼面结构布置简图如图1-1所示,楼面荷载、材料及构造等设计资料如下:1楼面荷载:均布活荷载标准值k q =2.5kN/m2;2楼面做法:30㎜厚水磨石面层,钢筋混凝土现浇板,20㎜混合砂浆抹底。
3材料:混凝土强度等级C20;梁内受力纵筋为HRB335,其他为HRB235钢筋。
4板伸入墙内120㎜,次梁伸入墙内240㎜,主梁伸入墙内370㎜;柱的截面积尺寸为400㎜×400㎜。
5主梁跨度为 6.0m ,次梁跨度为 5.1m 。
二、楼盖的结构平面布置主梁沿房屋的横向布置,次梁沿纵向布置。
主梁跨度为6m ,次梁跨度为 5.1m 。
主梁每跨内布置两根次梁。
其间距为 2.0m ,楼盖结构平面布置如图2-1所示。
根据构造要求,板厚取次梁截面高度应满足取h=400mm ,截面宽度取为b=200mm 。
主梁截面高度应满足取h=600mm ,取截面宽度为b=250mm 。
三、板的设计板按考虑塑性内力重分布法计算:1.荷载恒荷载标准值:20mm 水泥砂浆面层)(.602003.02m kN (80mm 钢筋混凝土现浇板)(.022508.02m kN )(750~50086000~12600081~121mm h)(5040200040180mm mmh)(425~283125100~185100121~181mm h20mm 混合砂浆抹底)(4.301702.02m kN ─────────────)(94.22m kN g k活荷载标准值)(5.22m kN q k 恒荷载设计值)(528.394.22.12m kN g 活荷载设计值)(5.35.24.12m kN q 总计)(1.72m kN qg2.计算简图次梁截面为mm mm 200400,板在墙上的支撑长度为mm 120,则板的计算跨度:边跨取m l 820.101中间跨ml l n 8.12.00.2202跨度差%10%18.1/8.182.1,可按等跨连续板计算,取1m 宽板带作为计算单元,计算简图如图2-2所示。
- --华东交通大学理工学院课程设计计算书课程名称:现浇楼盖课程设计题目:现浇钢筋混凝土单向板肋梁楼盖学院(直属系) :土建年级/专业/班: 08土木建工1班学生姓名:黄河学号:222指导教师:吴浪开题时间:2011年5月19日完成时间:2011年5月23日目录目录 (2)现浇钢筋混凝土单向板肋梁楼盖设计 (3)1.设计资料 (3)2.楼盖的结构平面布置 (3)3.板的设计 (4)3.1荷载 (4)3.2计算简图 (5)3.3弯矩计算值 (5)3.4正截面受弯承载力计算 (6)4.次梁设计 (6)4.1荷载设计值 (7)4.2计算简图 (7)4.3力计算 (7)4.4承载力计算 (8)4.4.1正截面受弯承载力 (8)4.4.2斜截面受剪承载力 (8)5.主梁设计 (9)5.1荷载设计值 (9)5.2计算简图 (9)5.3力设计值及包络图 (10)5.3.1弯矩设计值 (10)5.3.2剪力设计值 (10)5.3.3弯矩、剪力包络图 .................................................................................... 10 5.4承载力计算 ............................................................................................... 12 5.4.1正面受弯承载力 ....................................................................................... 12 5.4.2斜截面受剪承载力 (13)现浇钢筋混凝土单向板肋梁楼盖设计1.设计资料1. 建筑物安全等级:二级;2.建筑物平面尺寸(L1×L2):33.6×20.7(31号),墙厚370,钢筋混凝土柱350×350; 3.荷载:1)楼面活载:72/k m N )楼面面层:20厚水泥砂浆 3w /20m kN =γ)钢筋混凝土容重:3/25m kN c =γ)楼侧面、楼底粉刷层:15厚混合砂浆3/17m kN n =γ ;4.材料: 1)混凝土C20;2)钢筋:受力钢筋用HRB335级钢筋,腹筋用HPB235级钢筋。
2.楼盖的结构平面布置主梁沿横向布置,次梁沿纵向布置。
主梁的跨度为6.9m ,次梁的跨度为5.6m ,主梁每跨布置两根次梁,两边板跨度为2.3m ,中间跨度为2.3m , 则按单向板设计。
43.23.2/6.5/0120==l l按跨高比条件,要求板厚h ≥2300/40=57.5mm,对工业建筑的楼盖板,要求h ≥80mm ,取板厚为h=80mm 。
次梁截面高度应满足, mm,取h=450mm.截面宽度b=h/3~h/2=150~225mm ,取b=200mm 。
主梁截面高度应满足, 取h=600mm 。
截面宽度b=h/3~h/2=200~300mm ,取b=300mm 。
3.板的设计轴线①~②,⑥~⑦的板属于端区隔单向板,轴线②~⑥的板属于中间区隔单向板。
3.1荷载板的永久荷载标准值80mm 现浇钢筋混凝土板 0.08×25=2kN/2m20mm 厚楼面水泥砂浆面层 0.02×20=0.4kN/2m 15mm 板底混合砂浆抹灰 0.015×17=0.255kN/2m小计 2.655kN/2m 板的可变标准荷载值 7kN/2m永久荷载分项系数取1.2,因楼面可变荷载标准值大于4.0kN/2m ,所以可变荷载分项系数应取1.3。
于是板的永久荷载设计值 g=2.665×1.2=3.186kN/2m 可变荷载设计值 q=7×1.3=9.1kN/2m荷载总设计值 g+q=12.286kN/2m ,取g+q=12.29kN/2m467~31112/5900~18/560012/~18/h 00===l l mm l l 690~46010/6900~15/690010/~15/h 00===3.2计算简图次梁截面为200×450mm,取板在墙上的支撑长度为120mm,按塑性力重分布设计,板的计算跨度:边跨:l0=ln+h/2=2300-100-120+80/2=2120mm<1.025 ln=2358mm,取l0=2120mm 中间跨:l0= ln=2300-200=2100mm因跨度差(2120-2100)/2100=0.9%<10%,可按等跨连续板计算,取1m板宽作为计算单元,计算简图如下:M 2=16/)(202l q g +=3.39m kN ⋅M c =14/)(203l q g +-=-3.87m kN ⋅ M D =14/)(203l q g +-=-3.87m kN ⋅这是对端区隔单向板而言的,对于中间区隔单向板,其M c 和M 2应乘以0.8,分别为: M c =0.8×(-3.87)=-3.10m kN ⋅ M 2=0.8×3.37=2.71m kN ⋅ 3.4正截面受弯承载力计算环境类别为一级,C20混凝土,板的最小保护层厚度c=20mm 。
板厚80mm ,o h =80-25=55mm ;板宽b=1000mm 。
C20混凝土,1a =1.0,c f =9.6kN/2m ;HRB335钢筋,y f =210N/2m 。
板配筋计算的过程于下表:*对轴线②~⑤间的板带,其跨截面2、3和支座截面的弯矩设计值都可折减20%。
为了方便,近似对钢筋面积乘以0.8.计算结果表明,支座截面的ξ均小于0.35,符合塑性力重分布的原则;s A /bh=314/(1000×80)=0.39%,此值大于0.45t f /y f =0.45×1.1/210=0.24%,同时不小于0.2%,满足最小配筋率。
4.次梁设计按考虑塑性力重分布设计。
根据本车间楼盖的实际使用情况,楼盖的次梁和主梁的可变荷载不考虑梁从属面积的荷载折减。
4.1荷载设计值由板传来的恒载: 3.19×2.3=7.34kN/2m次梁自重: 25×0.2×(0.45-0.08)×1.2=2.22 kN/2m 次梁粉刷: 17×0.015×(0.45-0.08)×2×1.2=0.23 kN/2m小计 9.79kN/2m板的可变荷载设计值 q=9.1×2.3=20.93kN/2m 荷载总计算值 g+q=30.72kN/2m 4.2计算简图次梁在砖墙上的支承长度为180mm 。
主梁截面为250mm ×550mm ,计算跨度: 边跨 o l =n l +a/2=5600-90-125+90=5475mm<1.025n l =1.025×5355=5519.6mm 取o l =5475mm , 中间跨o l =n l =5600mm因跨度相差小于10%,可按等跨连续板计算。
计算简图如图所示:4.3力计算由表11-1、表11-3可分表查得弯矩系数和剪力系数。
弯矩设计值:1M =-B M =(g+q )20l /11=30.72×25.475/11=83.71kN ·m C M =-(g+q )20l /14=-30.72×26.5/14=-68.81kN ·m2M =(g+q )20l /16=30.72×26.5/16=60.21kN ·m 剪力设计值:A V =0.45(g+q )n1l =0.45×30.72×5.475=75.69kN Bl V =0.60(g+q )n1l =0.60×30.72×5.475=100.91kNBr V =C V =0.55(g+q )n2l =0.55×30.72×5.6=94.62kN4.4承载力计算 4.4.1正截面受弯承载力正截面受弯承载力计算时,跨按T 形截面计算,翼缘宽度去'f b =l /3=5600/3=1867mm ;又'f b =b+n s =200+2300=2500。
故取'f b =1867mm 。
除支座B 截面纵向钢筋按两排布置外,其余各截面均布置一排。
环境类别为一级,C20混凝土,梁的最小保护厚度c=30mm ,一排纵向钢筋布置截面有效高度o h =450-30-10=410mm ,二排布置o h =450-60=390mm 。
C20混凝土,1a =1.0,c f =9.6N/2mm ,t f =1.1/2mm ;纵向钢筋采用HRB335钢,y f =300N/2mm ,箍筋采用HPB235钢筋,y v f =210N/2mm 。
正截面承载力计算过程列于下表。
1a c f 'f b 'f h (o h -'f h /2)=1.0×9.6×1867×80×(410-80/2)=530.5 kN ·m>M max故跨截面均属于第一类T 型截面。
次梁正截面受弯承载力计算截 面1 B2 C 弯矩设计值(kN ·m )83.71-83.7160.21-68.81s a =M /(1a c f b 2h )或 s a =M /(1a c f 'f b 2h ) 2641018676.90.11071.83⨯⨯⨯⨯=0.027 263902006.90.11071.83⨯⨯⨯⨯-=0.284 2641018676.90.11021.60⨯⨯⨯⨯=0.020264102006.90.11081.68⨯⨯⨯⨯-=0.211ξ=1-s 2a -1 0.027 0.343<0.35 0.020 0.240s A =ξb o h 1a c f /y f 或s A =ξ'f b o h 1a c f /y f671.5855.5494.9598.4选配钢筋 (2mm ) 116+218s A =710.1 118+316s A =857.5 218s A =509.0 316s A =603.0计算结果表明,支座截面的ξ均小于0.55s A /bh=509/(200×450)=0.566%,此值大于0.45t f /y f =0.45×1.1/300=0.165%,满足最小配筋率。
4.4.2斜截面受剪承载力斜截面受剪承载力计算包括:截面尺寸的复核、腹筋计算和最小配筋率验算。
