连通器(物理课件)

第三节连通器
下面的4幅图在结构上有什么相同之处？
小孔
1.连通器
定义:上端开口、下部连通的容器叫连通器。
猜想：在连通器里注入水，各容器的水面有什么关系呢？
当连通器中的水不流动时,各容器中的水面总保持相平。
问:如果换成其它某种液体装入连通器中,静止后该液体的液面相平吗?
结论：
不论连通器形状如何,不论加入何类液体,只要是同一种液体,在液体不流动的情况下,各容器中的液面总相平。
D、底部互相连通的容器叫连通器。
3、如图所示，A，B两容器内盛着水，水面等高，两容器间用一斜管相通，K 是开关，当K打开后，则（ C ） A、水将由A流向B B、水将由B流向A C、水不流动 D、无法确定
4、船闸是利用连__通__器__的原理工作的． 5、U形管内装有同种液体，放在水平桌面上，静止时两液面是＿相＿平＿的。当把U形管左边提高一些，静止时两液面是相＿平＿的＿。
液体，液面静止时，密度小的液体液面高。）
3.连通器的应用:茶壶、锅炉水位计、船闸
等。
1、下列容器中，不是连通器的是（ D ）
A 、U形管
B、茶壶 C、锅炉水位计
D、帕斯卡裂桶实验
2、关于连通器的理解正确的（A ） A、连通器中至少有两个开口 B、连通器中只有两个开口 C、在连通器中倒入液体后，各液面一定相平。
由于水不流动，所以液片也是静止不动的。
由二力平衡的条件，液片受到的左右两管中水对它的压力
F1 = F2
而F1=P1S
F2=P2S
h1
h2
所以（P1S = P2S ） P1 = P2
而p1 =ρgh1 p2 =ρgh2 所以（ρgh1 =ρgh2） h1 = h2

初二物理连通器-课件

水塔和水龙头的连接：利用连通器原理实现水压平衡，保证供水稳定
水塔和水龙头的应用：广泛应用于家庭、学校、医院等场所，为人们提供稳定的供水服务
船闸和水电站
船闸：利用连通器原理，实现船只在不同水位之间的升降水电站：利用连通器原理，实现水力发电船闸和水电站的共同点：都利用了连通器原理，实现了水的流动和能量的转换船闸和水电站的应用实例：三峡大坝、葛洲坝等
管道连通器
定义：管道连通器是一种通过管道连接的连通器，通常用于液体传输和分配。
特点：管道连通器通常具有较高的流量和压力，适用于长距离、大流量、高压力的液体传输。应用：管道连通器广泛应用于石油、天然气、化工、水利等领域，用于液体的传输和分配。结构：管道连通器通常由管道、阀门、泵等部件组成，可以根据需要选择不同的材料和结构。
连通器的习题和练习
什么是连通器？
基础习题
连通器的原理是什么？
连通器的应用有哪些？
连通器的优缺点是什么？
提高习题
理解连通器的原理和特点掌握连通器的应用和实例练习解答连通器的习题和练习提高解答连通器问题的能力
综合练习
连通器原理：理解连通器的工作原理
连通器应用：列举连通器的实际应用
液体连通器
定义：两个或两个以上液面高度相同的容器，通过一个开口相连，形成连通器
特点：液面高度相同，液体不流动
应用：液压系统、水塔、锅炉等
原理：液体压强与液体深度成正比，与液体密度成反比
连通器的特点
连通器内液体静止时，液面相平
连通器原理：连通器内液体静止时，液面相平连通器应用：广泛应用于水泵、锅炉、空调等设备中连通器分类：根据形状和用途可以分为U型管、T型管、Y型管等连通器特点：连通器内液体静止时，液面相平，便于测量和控制液体流量只适用于静止状态下的液

初二物理连通器PPT课件

下降，浮子随之下降，连杆另一端的塞子被顶起，水管中的水流入左侧水
防止异味进入室槽，然后通过底部进入饮水槽，当水
内。
位足够高时，随着浮子上浮，连杆向下拉动塞子，阻断水流。
---
---
3.生活中的连通器(从物理走进生活)
水封
臭气位运到低水位或从低水位运到高水位的一种过坝通航建筑物。
闸室
闸门

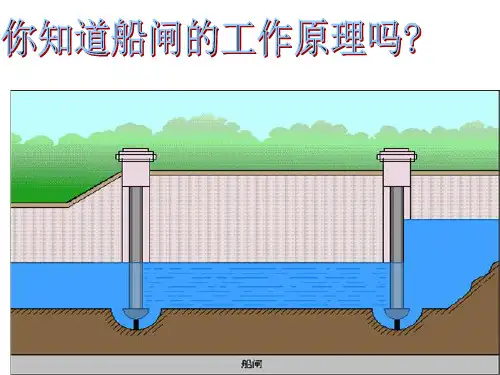

船如何从上游到下游？？？
闸室
上游水位
下游水位
---
---
---
本节课内容小结
1.连通器的概念:上部开口、下部相连通的容器，叫做连通器。
思考：如果同一连通器中装入密度不同的两种液体，静止后的液面相平吗？
结论：在连通器中装入不同种液体，当液体静止时，
由于液体密度不同，其液面不相平。
密度大的一侧的液面低。密度小的一侧的液面高。
考考你
在连通器的两端分别装有盐水和清水，液面相平，如下图所示.如果将阀门打开，则( )
A.盐水向右流动 B.清水向左流动 C.盐水和清水都不流动 D.无法判断如何流动
想象一下这里有一个“水片”
液面相平的原因：
分析：在连通器底部取一个小液片（设面积为S）。
由于水不流动，所以液片也是静止不动的。
由二力平衡的条件，液片受到的左右两管中水对它的压力
F1 = F2
而F1=P1S
F2=P2S
h1
h2
所以（P1S = P2S ） P1 = P2
而p1 =ρgh1 p2 =ρgh2 所以（ρgh1 =ρgh2） h1 = h2
你知道他是怎样测量的吗？
长江三峡大坝
工程施工共17年，能够抵御百年一遇的特大洪水。年均发电量849亿度。航运能力将从1000万吨提高

初中物理北师大版八年级下册《连通器》课件(1)

北师大版物理八年级下册
连通器
教学课件
一、连通器及原理
茶壶（壶身与壶嘴）
1.连及原理
2.连通器原理：连通器里只装同一种液体，当连通器中的液体静止时，连通器的各个容器中的液面总是相平的；
一、连通器及原理
F左=F右 P左=P右 h左=h右
2.如图所示，两端开口的U形管中装有一定量的水，将A管稍向右倾斜，稳定后A管中的水面将( c )
A．高于B管中的水面
B．低于B管中的水面
C．与B管中的水面相平
D．以上三种情况均有可能
三、练与讲
4.如图所示，有一处科学性的错误，请找出来并简要说明它违背了什么物理原理或规律。（1）错误是壶身中的水位__低__于____壶嘴的水位；
一、连通器及原理
二、连通器应用
1.茶壶（壶身和壶嘴）； 2.锅炉水位计；
二、连通器应用
3. 洗手池的回水弯管；
二、连通器应用
4.乳牛自动喂水器；
二、连通器应用
5.自来水塔的自来水；
二、连通器应用
6.船闸；
长江三峡五级船闸
二、连通器应用
7.过路涵洞；
二、连通器应用
8.确定水平面；
三、练与讲
（2）它违背了___连__通__器__原__理_____，即连通器内同一种液体静止时各容器液面总是相平的。
一.连通器及原理二.连通器应用
1 .定义：上部开口、下部连通的容器叫做连通器.
2.连通器原理:连通器中只装同一种液体且液体静止时，连通器的各个容器中的液面总是相平的。
1.茶壶（壶身与壶嘴） 2.锅炉水位计 3.洗手池的回水弯管 4.乳牛自动喂水器 5.自来水塔的自来水 6.船闸 7.过路涵洞 8.确定水平面

初中物理教科版9.3连通器课件PPT

思考题：
1：管中水银面上方有空气吗？
2：管中为什么有大约76cm 的水银柱高度？
上述实验最早是由意大利科学家托里拆利做的。所以叫做托里
拆20里21/3实/10验。
30
1标准大气压=76厘米水银柱
讨论: (1)如果玻璃管倾斜,会影响结果吗? 为什么?
水银柱长度
怎么变?
h=76cm
=1.01 X 105帕
h=76cm
2021/3/10
31
(2)改用粗一些或细一些的玻璃管, 会影响结果吗?为什么?
h=76cm
h=76cm
2021/3/10
32
(2)改用粗一些或细一些的玻璃管, 会影响结果吗?为什么?
h=76cm
h=76cm
2021/3/10
33
二、大气压的测定 1.托里拆利实验
讨论：（1）为什么管子倒转时，管内水银面会下降？（2）为什么降到一定程度后不继续下降？（3）哪一段水银柱是由大气压 A 强托住的？大气压用什么来表
1．如图8－16所示的事例中，属于减小压强的是( D )
2021/3/10
图8－16
物理·新课标（3H6Y）
第八章 ┃ 实战演习成高手
2．如图8－17所示，将一盛有水的试管倾斜后，液体对容器底的压强将(液体不流出)( B )
A．变大
B．变小
C．不变
D．无法确定
图8－17
2021/3/10
物理·新课标（3H7Y）
2
一、连通器
1、上端开口、下端相连通的容器叫连通器。
连通器里的同一种液体不流动时，各容器中的
液面保持相平。
2021/3/10
3
为什么连通器内的液面总是相平的？

8-3连通器课件ppt

10、如图：在U形管中间放一薄塑料片，在左右两边同时分别加入等体积的水和食盐水，塑料片将 b 。 a.静止不动 b.向左边移动 c.向右边移动
水
盐水
zxxkw
11.有一U形管连通器，左边细管的直径是右边粗管直径的1/2。管中开关先闭合，左边倒入水，右边倒入煤油（ρ 煤油=0.8×103kg/m3），并使两管液面相平。
• 1.连通器中只有一种液体 • 2.液体不流动
• 注：连通器各容器液面高度相同，与每个容器的粗细，形状等没有关系。
思考：如果同一连通器中装入密度不同的两种液体，静止后的液面相平吗？
结论：在连通器中装入不同种液体，当液体静止时，由于液体密度不同，其液面不相平。密度大的一侧的液面低。密度小的一侧的液面高。
当连通器中的水不流动时,各容器中的水面总保持相平。
液面相平的原因：
分析：在连通器底部取一个小液片（设面积为S）。由于水不流动，所以液片也是静止不动的。由二力平衡的条件，液片受到的左右两管中水对它的压力
F1 = F2 而F1=P1S F2=P2S
所以（P1S = P2S ）
h1
h2
P1 = P2
zxxkw
自主学习（二）
自学课本65页至66页的内容，试回答下列问题： 1、连通器在生活中有哪些应用？ 2、简述船闸的工作原理（用自己的语言描述）。
连通器的应用
连通器的应用非常广泛，例如：乳牛自动喂水器、船闸等。
船闸原理动画
生活中的连通器(从物理走进生活)
水管
2.牲畜自动饮水机
塞子
连杆浮子
注意连通器的特点：
如果连通器中只装一种液体，则液体静止时连通器的各容器中液面总相平．

《连通器》教科版人教版初中物理PPT课件

9.3 连通器
一、连通器壶嘴
小孔，使壶体与外界相通
在茶壶盖上有一个小孔使壶体与外界相通，这样壶体和壶嘴形成一个上端开口，下部相连通的容器，具有这样结构的容器叫做连通器
二、连通器中的液体有什么特点
连通器里的同一种液体不流动时，各容器中的液面总保持相平
思考：为什么连通器各容器中的液面总是相平的呢？
F左＝ F右
即：ρgh左S=ρgh右S
h左
h右
ቤተ መጻሕፍቲ ባይዱ
所以：h左=h右
三、连通器的应用 1、锅炉与外面的水位计组成连通器
2、水塔与自来水管组成连通器
3、下水管、地漏制成U形
4、牲畜自动喂水器
例：水塔与自来水管组成连通器，若水塔内水面高度 h1=18m，五楼住户水龙头出水口高度h2=13m，四楼住户水龙头出水口高度h3=10m，水龙头出水口直径为 2cm．求：（g取10N/kg，π取3.14）（1）四楼住户水龙头出水口处，水的压强是多少？（2）四楼住户水龙头出水口受到水的压力是多少？
=25.12N
四、船闸
阀门A打开，B关闭。水从闸室流向下游 , 闸室水面与下游相平时，下游闸门打开，船驶入闸室;
关闭阀门A和下游闸门，打开阀门B，水从_上__游_ 流向闸室,闸室中水面与上游相平时，打开上游闸门，船驶往上游。
小结： 1、连通器 2、连通器中液体的特点 3、连通器的原理 4、连通器的应用 5、船闸
解：（1）四楼住户的水龙头处的水的深度：
h=h1-h3=18m-10m=8m 水的压强为：
p=ρgh =1.0×103kg/m3×10N/kg×8m =8×104Pa
（2）水龙头的横截面积： S=πr2 =3.14×（1×10-2m）2 =3.14×10-4m2

连通器教学课件12张PPT

一、连通器
课前导入学习目标新知探究本课小结
二、船闸
课前导入学习目标新知探究本课小结
船闸是利用连通器原理工作的
课前导入学习目标新知探究本课小结
二、船闸船经过船闸从上游驶往下游的过程
课前导入学习目标新知探究本课小结
观察与实验
逐步提升U形管的右管，观察并描述两管中水位的变化情况。
课前导入学习目标新知探究本课小结
一、连通器 1．上端开口、下端连通的容器叫做连通器。
2．连通器的特点：连通器里装同种液体，当液体不流动时，连通器个部分中的液面总是相平的。

课前导入学习目标新知探究本课小结
一、连通器
假设容器底部有一竖直膜
片，分析下图中p1与p2的大小。
如果p1、p2大小不相等，会
h1
h2 发生什么现象？
p1
p2
右侧液面下降，最后当
液体静止时，两侧液面
相平。
课前导入学习目标新知探究本课小结
一、连通器 3．连通器的应用
水位计
一、连通器
课前导入学习目标新知探究本课小结
自来水供水系统
课前导入学习目标新知探究本课小结
想想议议

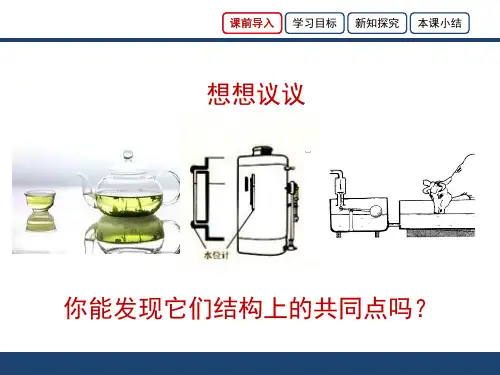

你能发现它们结构上的共同点吗？
课前导入学习目标新知探究本课小结
学习目标
（1）了解什么是连通器，能在实际情况中辨认出连通器；（2）了解用“假想液片法”解释连通器原理；（3）能用连通器原理解释一些简单实际问题；（4）了解船闸的工作过程。
一、连通器

初中物理课件连通器

汽车内部的线束连接器。
3 通信领域
用于连接光纤、网线等。
连通器的优势和限制
优势
便于插拔、维护和更换。
限制
容易受到环境影响，需要保持良好的接触。
结论和总结
连通器在现代科技发展中起着重要的作用，为各类电子设备和工业制品提供了稳定和可靠的连接方式。

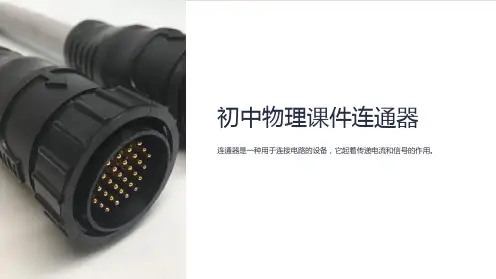

初中物理课件连通器
连通器是一种用于连接电路的设备，它起着传递电流和信号的作用。
连通器的种类和基本结构
插头
常见种类有插针插座式和插片式。
连接线
有绝缘外套，导体和接线柱组成。
插座
包括线型插座和面板插座两种形式。
接触子
保证插座和插头的接触良好。
连通器的工作原理
电流传导
通过连通器内的导体，电流可以顺利传输。
Байду номын сангаас
插拔连接
通过插头和插座的插拔操作，实现电路的连接和断开。
信号传输
连通器可以用于传递不同类型和频率的信号。
常用的连通器示意图和符号
示意图
• 插座和插头图解 • 线型插座示意图 • 面板插座示意图
符号
• 插头符号 • 插座符号 • 连接线符号
连通器的应用领域
1 电子设备
2 汽车工业
手机、电脑、电视等各类电子设备中的内部连接器。

八年级物理连通器(PPT)5-1

液面相平的原因：
液体不流动薄片AB处于平衡状态液来自两侧受到压力相等（F1=F2)
H1
H2
A
F1 F2
B
液片两侧受到压强相等（P1=P2) 两管液面高度相等（H1=H2) 两管液面相平
返回
过～。【半…半…】……分别用在意义相反的两个词或词素前面，表示相对的两种性质或状态同时存在：～文～白（白话里面夹杂着文言）｜～明～暗｜～信～疑｜～吞～吐（说话含糊不清，不直截了当）｜～推～就。【半半拉拉】?ɑ〈口〉形状态词。不完全；没有全部完成的：工作做了个～就扔下了。【半辈子】?名指中年以前或中年以后的生活时间：前（或上）～｜后（或下）～｜当了～教员。【半壁】〈书〉名半边，特指半壁江山：江南～。【半壁江山】指保存下来的或丧失掉的部分国土。【半边】（～儿）名指某一部分或某一方面：～身子｜这个苹果～儿红，～儿绿｜广场东～。【半边天】名①天空的一
导体和绝缘体之间的物质，如锗、硅、硒和某些化合物。这种物质具有单向导电等特性。【半岛】名伸入海洋或湖泊的陆地，三面临水，如我国的辽东半岛、
雷州半岛等。【半道儿】名半路：～折回。【半点】（～儿）数量词。表示极少：一星～儿｜知识的问题是一个科学问题，来不得～的虚伪和骄傲。【半
吊子】?名①不通事理，说话随便，举止不沉稳的人。②知识不丰富或技术不熟练的人。③做事不认真、有始无终的人。【半封建】形属性词。封建国家遭受
连通器：
上端开口，底部连通的容器叫连通器。
返回
机关、学校、企业等单位内办理行政性事务的部门。【办理】动处理（事务）；承办：这些事情你可以斟酌～｜本店～邮购业务。【办事】∥动做事：～认真｜我们是给群众～的｜今天办了不少事。【办事处】名政府、军队、企业、团体等的派出机构：街道～｜驻京～｜八路军～。【办事员】名机关工作人员的一种职别，在科员之下。【办学】动兴；幼儿教育研究：https://hk.hk/ece/sc/ ；办学校：集资～。【办罪】∥动给犯罪的人以应得的惩罚：革职～。【半】①数二分之一；一半（没有整数时用在量词前，有整数时用在量词后）：～尺｜一斤～｜～价｜过～｜一年～载。②在…中间：～夜｜～路上｜～山腰｜～途而废。③表示很少：一星～点儿｜一鳞～爪。④副不完全：～新的楼房｜房门～开着。⑤（）名姓。【半百】数五十（多指岁数）：年

连通器.ppt

第八章
第三节
压强与浮力
连通器
连通器预习提示
连通开口 1.上部____,底部____的容器叫做连通器. 2.连通器的原理是:当连通器里只装静止同一种 ______液体,并且液体____时,连通器的相平的各部分中的液面总是______. 3.生活中常见的连通器有______、船闸锅炉水位计 ____________、___________________、洗手池下水的回水管 _______________等. 水塔的供水系统
连通器把上端开口，把上端开口，底部连通的容器叫连通器。连通器
连通器的特点连通器中不流动的水在______ 的时候，各个容器中的水面相平总是____的。
连通器的应用
船闸
连通器的应用
茶壶是连通器：茶壶是连通器：在茶壶盖上有一个小孔使壶体与外界相通，小孔使壶体与外界相通，这样壶体和壶嘴底部连通。嘴底部连通。
船由下游驶往上游船由上游驶往下游
第一步第二步第三步第四步
第一步第二步第三步第四步
连通器的应用
开动脑筋
这个水壶存在什么问题？这个水壶存在什么问题？
小结上端开口，下部连通的容器称为连通器 _____。上端开口，下部连通的容器称为_____。 _____ 如果连通器中只装________，那么液一种液体如果连通器中只装________， ________ 静止时连通器各部分的液面是____ 相平 ____时连通器各部分的液面是____的体____时连通器各部分的液面是____的，形状与连通器的____无关。 ____无关与连通器的____无关。
壶嘴小孔，小孔，使壶体与外界相通
连通器的应用

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

g =9.8牛/千克
思考：两把同样粗的茶壶，壶身一样高，哪一把盛得茶水更多呢？
§9.3
连通器
和液压技术
连通器 1. 连通器船闸船闸
什么是连通器？连通器有哪些特点？连通器有哪些应用？
连通器：
上端开口，底部连通的容器叫连通器。
返回
连通器特点
连通器的特点：
连通器中的水在不流动的时候，尽管三个容器的粗细形状不同，各个容器中的水总是相平的。
你还知道生活中哪些是连通器吗？
除了49页的例子外，象过路涵洞、喷泉、公园果园里的喷灌设备、洗衣机的排水管等。
Go on
Go on
三峡的五级船闸
演示
动手做
1.如图所示，轮船由上游通过船闸到下游的 3、 1、 4 、 2 。正确顺序为__________
• 液体内部压强的规律是什么？ • 液体内部压强的公式及公式中各物理量的单位是什么？
1.液体内部压强规律:
液体内部各个方向都有压强，压强随深度增加而增大；在同一深度液体向各个方向的压强都相等;同一深度，液体密度越大，压强越大。 2.液体内部压强的公式：
p h 帕斯卡米
p gh
千克/米3
1
2
3
4
二、液压技术
二、液压技术
与固体只能沿压力的作用方向传递压力不同，由于液体具有流动性，液体中的压强能向各个方向传递。
加在密闭液体上的压强，能够大小不变地向各个方向传递--帕斯卡原理 F2
F1 数学表达式：— = S2
二、液压技术
例：如图是液压千斤顶的示意图，设它的小活塞的横截面积是4cm2,大活塞的横截面积是112cm2，如果在小活塞上加2800牛的压力，在大活塞上能产生多大的举力？
如图：容器中装满液体，用力F甲推动活塞 S1，要使活塞S2静止不动，作用在S2上的力 F乙于F甲的大小关系是：( c )
A.F甲=F乙 B.F甲＜F乙 C.F甲＞F乙 S1 D.都有可能
S2
小结
1.连通器：底部互相连通，上端开口的容器叫连通器。 2.连通器的原理：连通器内盛同一种液体在不流动的情况下，连通器各容器中的液面一定保持相平。
3、如图所示，容器左端封闭，右端开口，里面盛的是水，此容器____连通器。若在A点碰破一小孔，水_____ 从小孔向外喷出， A 理由是_________。
再见，谢谢！
3.应用: 乳牛自动喂水器、船闸、茶壶、过路涵
洞、喷泉、厨房水槽下的弯管、洗衣机的排水管
4.帕斯卡原理的内容是什么？
练习
1、上端____、下部_____的容器叫连通器，在连通器内只装同种液体，且____时，各容器内的液面总是_____。 2、液体的性质和固体不同，固体只沿___传递力的大小，液体可以向___传递压强。
液面相平的原因：
液体不流动薄片AB处于ቤተ መጻሕፍቲ ባይዱ衡状态
液片两侧受到压力相等（F1=F2)
液片两侧受到压强相等（P1=P2)
两管液面高度相等（H1=H2) 两管液面相平
H1 H2
A F1 F2 B
返回
连通器的应用
连通器的应用非常广泛，例如：乳牛自动喂水器、船闸等。
生活中的实例：
水堵疏通处
生活中的实例：
