高二物理选修讲义

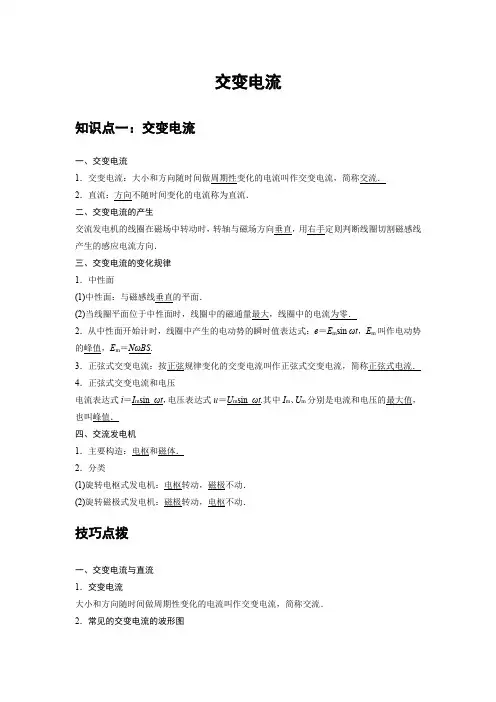

交变电流知识点一：交变电流一、交变电流1．交变电流：大小和方向随时间做周期性变化的电流叫作交变电流，简称交流．2．直流：方向不随时间变化的电流称为直流．二、交变电流的产生交流发电机的线圈在磁场中转动时，转轴与磁场方向垂直，用右手定则判断线圈切割磁感线产生的感应电流方向．三、交变电流的变化规律1．中性面(1)中性面：与磁感线垂直的平面．(2)当线圈平面位于中性面时，线圈中的磁通量最大，线圈中的电流为零．2．从中性面开始计时，线圈中产生的电动势的瞬时值表达式：e＝E m sin ωt，E m叫作电动势的峰值，E m＝NωBS.3．正弦式交变电流：按正弦规律变化的交变电流叫作正弦式交变电流，简称正弦式电流．4．正弦式交变电流和电压电流表达式i＝I m sin_ωt，电压表达式u＝U m sin_ωt.其中I m、U m分别是电流和电压的最大值，也叫峰值．四、交流发电机1．主要构造：电枢和磁体．2．分类(1)旋转电枢式发电机：电枢转动，磁极不动．(2)旋转磁极式发电机：磁极转动，电枢不动．技巧点拨一、交变电流与直流1．交变电流大小和方向随时间做周期性变化的电流叫作交变电流，简称交流．2．常见的交变电流的波形图实际应用中，交变电流有着不同的变化规律，常见的有以下几种，如下图所示．3．直流方向不随时间变化的电流叫作直流，大小和方向都不随时间变化的电流叫作恒定电流． 二、两个特殊位置假定线圈绕OO ′轴沿逆时针方向匀速转动，如下图所示：1．中性面位置(S ⊥B ，如图中的甲、丙)线圈平面与磁场垂直的位置，此时Φ最大，ΔΦΔt 为0，e 为0，i 为0.线圈经过中性面时，电流方向发生改变，线圈转一圈电流方向改变两次． 2．垂直中性面位置(S ∥B ，如图中的乙、丁) 此时Φ为0，ΔΦΔt 最大，e 最大，i 最大．三、交变电流的变化规律 1．正弦交变电流的瞬时值表达式 (1)从中性面位置开始计时e ＝E m sin ωt ，i ＝I m sin ωt ，u ＝U m sin ωt (2)从与中性面垂直的位置开始计时 e ＝E m cos ωt ，i ＝I m cos ωt ，u ＝U m cos ωt . 2．交变电流的峰值 E m ＝NωBS ，I m ＝NωBS R ＋r ，U m ＝NωBSRR ＋r. 四、交变电流的图像如图甲、乙所示，从图像中可以得到以下信息：(1)交变电流的峰值E m 、I m . (2)两个特殊值对应的位置：①e ＝0(或i ＝0)时：线圈位于中性面上，此时ΔΦΔt ＝0，Φ最大．②e 最大(或i 最大)时：线圈平行于磁感线，此时ΔΦΔt 最大，Φ＝0.(3)e 、i 大小和方向随时间的变化规律．例题精练1．（2021春•洛阳月考）如图甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图乙中曲线a 、b 所示，则下列说法正确的是（ ）A ．曲线b 表示的交变电动势有效值为5VB ．曲线a 、b 对应的线圈转速之比为2：3C ．曲线a 表示的交变电动势频率为50HzD ．t ＝3×10﹣2s 时曲线a 对应线框的磁通量最大2．（2021•天津二模）如图所示，为交流发电机的示意图，装置中两磁极之间产生的磁场可近似为匀强磁场，线圈转动时通过滑环和电流保持与外电路的闭合。

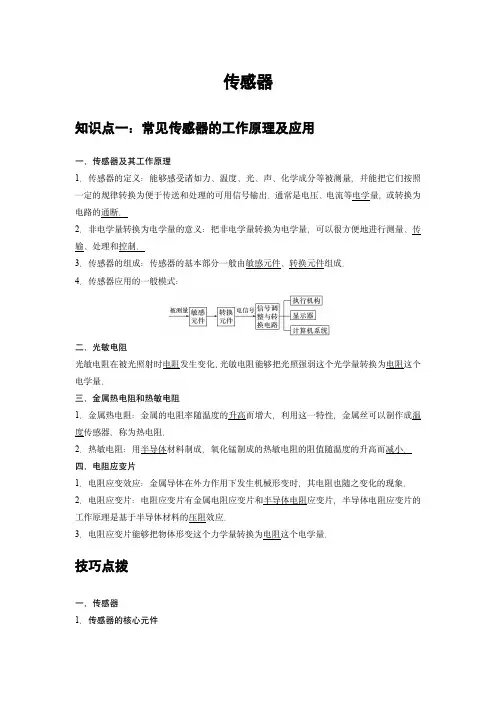

传感器知识点一：常见传感器的工作原理及应用一、传感器及其工作原理1．传感器的定义：能够感受诸如力、温度、光、声、化学成分等被测量，并能把它们按照一定的规律转换为便于传送和处理的可用信号输出．通常是电压、电流等电学量，或转换为电路的通断．2．非电学量转换为电学量的意义：把非电学量转换为电学量，可以很方便地进行测量、传输、处理和控制．3．传感器的组成：传感器的基本部分一般由敏感元件、转换元件组成．4．传感器应用的一般模式：二、光敏电阻光敏电阻在被光照射时电阻发生变化，光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量．三、金属热电阻和热敏电阻1．金属热电阻：金属的电阻率随温度的升高而增大，利用这一特性，金属丝可以制作成温度传感器，称为热电阻．2．热敏电阻：用半导体材料制成，氧化锰制成的热敏电阻的阻值随温度的升高而减小．四、电阻应变片1．电阻应变效应：金属导体在外力作用下发生机械形变时，其电阻也随之变化的现象．2．电阻应变片：电阻应变片有金属电阻应变片和半导体电阻应变片，半导体电阻应变片的工作原理是基于半导体材料的压阻效应．3．电阻应变片能够把物体形变这个力学量转换为电阻这个电学量．技巧点拨一、传感器1．传感器的核心元件(1)敏感元件：相当于人的感觉器官，是传感器的核心部分，是利用材料的某种敏感效应(如热敏、光敏、压敏、力敏、湿敏等)制成的．(2)转换元件：是传感器中能将敏感元件输出的与被测物理量成一定关系的非电信号转换成电信号的电子元件．(3)转换电路：将转换元件输出的不易测量的电学量转换成易于测量的电学量，如电压、电流、电阻等．2．传感器的工作原理传感器感受的通常是非电学量，如压力、温度、位移、浓度、速度、酸碱度等，而它输出的通常是电学量，如电压、电流、电荷量等．这些输出信号是非常微弱的，通常要经过放大后再输送给控制系统产生各种控制动作．传感器的工作原理如下所示：非电学量→敏感元件→转换元件→转换电路→电学量二、光敏电阻及其应用1．光敏电阻一般由半导体材料制成，当半导体材料受到光照时，载流子增多，导电性能明显增强，光敏电阻把光照的强弱转换为电阻的大小．2．光敏电阻的阻值随光照强度的增强而明显减小．它能够把光照强弱这个光学量转换为电阻这个电学量．三、金属热电阻和热敏电阻及其应用1．金属热电阻：金属导体的电阻随温度的升高而增大，如图5图线①所示．2．热敏电阻(1)热敏电阻指用半导体材料制成，电阻值随温度变化发生明显变化的电阻．如下图线②所示为某热敏电阻的电阻—温度特性曲线．(2)热敏电阻分正温度系数和负温度系数热敏电阻两类，电阻值随温度升高而增大的是正温度系数(PTC)热敏电阻；电阻值随温度升高而减小的是负温度系数(NTC)热敏电阻．常用的是负温度系数热敏电阻．例题精练1．（2021•广东学业考试）测量体温是新冠疫情防控的一种措施.在许多场合，使用手持测温仪测量体温，该测温仪用到的传感器通常是（）A．气体传感器B．红外线传感器C．压力传感器D．生物传感器2．（2021春•洛阳月考）关于传感器，下列说法中正确的是（）A．干簧管是一种能够感知电场的传感器B．火灾报警器都是利用温度传感器实现报警C．电熨斗通过温度传感器实现温度的自动控制D．话筒是将电信号转换为声信号的传感器随堂练习1．（2021春•瑶海区月考）图甲表示某压敏电阻的阻值R随所受压力变化的情况。

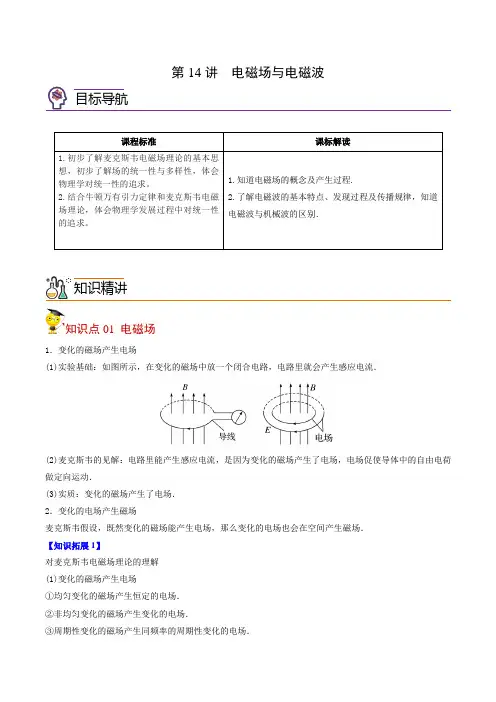

第14讲 电磁场与电磁波课程标准课标解读1.初步了解麦克斯韦电磁场理论的基本思想，初步了解场的统一性与多样性，体会物理学对统一性的追求。

2.结合牛顿万有引力定律和麦克斯韦电磁场理论，体会物理学发展过程中对统一性的追求。

1.知道电磁场的概念及产生过程.2.了解电磁波的基本特点、发现过程及传播规律，知道电磁波与机械波的区别．知识点01 电磁场1．变化的磁场产生电场(1)实验基础：如图所示，在变化的磁场中放一个闭合电路，电路里就会产生感应电流．(2)麦克斯韦的见解：电路里能产生感应电流，是因为变化的磁场产生了电场，电场促使导体中的自由电荷做定向运动．(3)实质：变化的磁场产生了电场． 2．变化的电场产生磁场麦克斯韦假设，既然变化的磁场能产生电场，那么变化的电场也会在空间产生磁场． 【知识拓展1】对麦克斯韦电磁场理论的理解 (1)变化的磁场产生电场①均匀变化的磁场产生恒定的电场． ②非均匀变化的磁场产生变化的电场．③周期性变化的磁场产生同频率的周期性变化的电场．知识精讲目标导航(2)变化的电场产生磁场①均匀变化的电场产生恒定的磁场．②非均匀变化的电场产生变化的磁场．③周期性变化的电场产生同频率的周期性变化的磁场．【即学即练1】麦克斯韦是从牛顿到爱因斯坦这一阶段中最伟大的理论物理学家，他的科学思想和科学方法的重要意义直到20世纪科学革命来临时才充分体现出来，下列关于麦克斯韦的理论，正确的是（）A．均匀变化的电场周围产生均匀变化的磁场B．光是以波动形式传播的一种电磁振动C．水波、声波和电磁波都能在真空中传播D．当电场和磁场同时存在空间某一区域时，就会形成电磁波知识点02 电磁波1．电磁波的产生：变化的电场和磁场交替产生，由近及远向周围传播，形成电磁波．2．电磁波的特点：(1)电磁波在空间传播不需要介质；(2)电磁波是横波：电磁波中的电场强度与磁感应强度互相垂直，而且二者均与波的传播方向垂直，因此电磁波是横波．(3)电磁波的波长、频率、波速的关系：v＝λf，在真空中，电磁波的速度c＝3.0×108 m/s.(4)电磁波能产生反射、折射、干涉、偏振和衍射等现象．3．电磁波具有能量电磁场的转换就是电场能量与磁场能量的转换，电磁波的发射过程是辐射能量的过程，传播过程是能量传播的过程．【知识拓展2】电磁波与机械波的比较名称项目机械波电磁波研究对象力学现象电磁现象周期性位移随时间和空间做周期性变化电场强度E和磁感应强度B随时间和空间做周期性变化传播情况传播需要介质，波速与介质有关，与频率无关传播无需介质，在真空中波速等于光速c，在介质中传播时，波速与介质和频率都有关产生机理由质点(波源)的振动产生由电磁振荡激发波的特点横波或纵波横波干涉和衍射可以发生干涉和衍射【即学即练2】下列说法正确的是（）A．磁场中某一点的磁感应强度等于一小段通电导线放在该点时受到的磁场力F与该导线的长度1、通过的电流I乘积的比值，即F BIlB．环形金属软弹簧套在条形磁铁的中心位置。

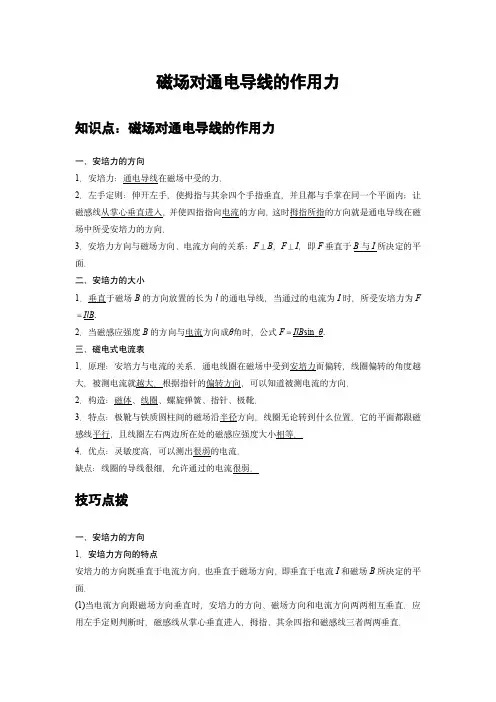

磁场对通电导线的作用力知识点：磁场对通电导线的作用力一、安培力的方向1．安培力：通电导线在磁场中受的力．2．左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心垂直进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．3．安培力方向与磁场方向、电流方向的关系：F⊥B，F⊥I，即F垂直于B与I所决定的平面．二、安培力的大小1．垂直于磁场B的方向放置的长为l的通电导线，当通过的电流为I时，所受安培力为F ＝IlB.2．当磁感应强度B的方向与电流方向成θ角时，公式F＝IlB sin_θ.三、磁电式电流表1．原理：安培力与电流的关系．通电线圈在磁场中受到安培力而偏转，线圈偏转的角度越大，被测电流就越大．根据指针的偏转方向，可以知道被测电流的方向．2．构造：磁体、线圈、螺旋弹簧、指针、极靴．3．特点：极靴与铁质圆柱间的磁场沿半径方向，线圈无论转到什么位置，它的平面都跟磁感线平行，且线圈左右两边所在处的磁感应强度大小相等．4．优点：灵敏度高，可以测出很弱的电流．缺点：线圈的导线很细，允许通过的电流很弱．技巧点拨一、安培力的方向1．安培力方向的特点安培力的方向既垂直于电流方向，也垂直于磁场方向，即垂直于电流I和磁场B所决定的平面．(1)当电流方向跟磁场方向垂直时，安培力的方向、磁场方向和电流方向两两相互垂直．应用左手定则判断时，磁感线从掌心垂直进入，拇指、其余四指和磁感线三者两两垂直．(2)当电流方向跟磁场方向不垂直时，安培力的方向仍垂直于电流方向，也垂直于磁场方向．应用左手定则判断时，磁感线斜着穿入掌心．2．判断安培力方向的步骤(1)明确研究对象；(2)用安培定则或根据磁体的磁场特征，画出研究对象所在位置的磁场方向；(3)由左手定则判断安培力方向．3．应用实例应用左手定则和安培定则可以判定平行通电直导线间的作用力：同向电流相互吸引，反向电流相互排斥．二、安培力的大小1．公式F＝IlB sinθ中B对放入的通电导线来说是外加磁场的磁感应强度，不必考虑导线自身产生的磁场对外加磁场的影响．2．公式F＝IlB sinθ中θ是B和I方向的夹角(1)当θ＝90°时，即B⊥I，sinθ＝1，公式变为F＝IlB.(2)当θ＝0°时，即B∥I，F＝0.3．公式F＝IlB sinθ中l指的是导线在磁场中的“有效长度”，弯曲导线的有效长度l，等于连接两端点直线的长度(如下图所示)；相应的电流沿导线由始端流向末端．推论：对任意形状的闭合平面线圈，当线圈平面与磁场方向垂直时，线圈的有效长度l＝0，故通电后线圈在匀强磁场中所受安培力的矢量和一定为零，如下图所示．例题精练1．（2021•北京模拟）在两个倾角均为α的光滑斜面上，放有两个相同的金属棒，分别通有电流I1和I2，磁场的磁感应强度大小相同，方向分别为竖直向上和垂直于斜面向上，如图甲、乙所示，两金属棒均处于平衡状态。

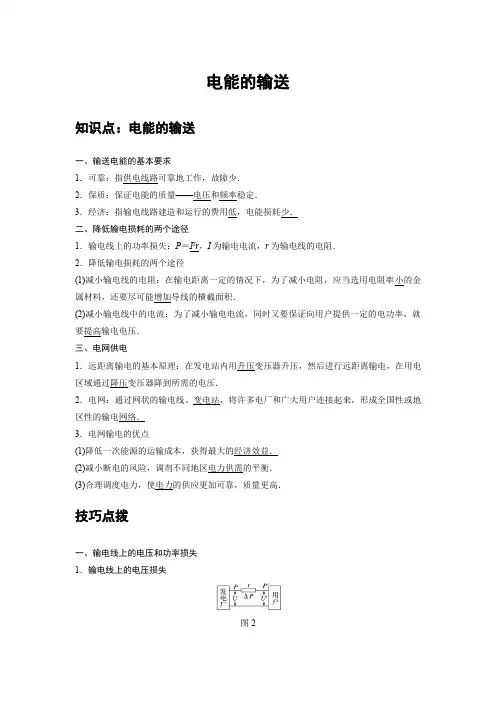

电能的输送知识点：电能的输送一、输送电能的基本要求1．可靠：指供电线路可靠地工作，故障少．2．保质：保证电能的质量——电压和频率稳定．3．经济：指输电线路建造和运行的费用低，电能损耗少．二、降低输电损耗的两个途径1．输电线上的功率损失：P＝I2r，I为输电电流，r为输电线的电阻．2．降低输电损耗的两个途径(1)减小输电线的电阻：在输电距离一定的情况下，为了减小电阻，应当选用电阻率小的金属材料，还要尽可能增加导线的横截面积．(2)减小输电线中的电流：为了减小输电电流，同时又要保证向用户提供一定的电功率，就要提高输电电压．三、电网供电1．远距离输电的基本原理：在发电站内用升压变压器升压，然后进行远距离输电，在用电区域通过降压变压器降到所需的电压．2．电网：通过网状的输电线、变电站，将许多电厂和广大用户连接起来，形成全国性或地区性的输电网络．3．电网输电的优点(1)降低一次能源的运输成本，获得最大的经济效益．(2)减小断电的风险，调剂不同地区电力供需的平衡．(3)合理调度电力，使电力的供应更加可靠，质量更高．技巧点拨一、输电线上的电压和功率损失1．输电线上的电压损失图2ΔU ＝U －U ′＝Ir ＝PU r .2．输电线上的功率损失(1)ΔP ＝I 2r ，其中I 为输电线上的电流，r 为输电线的电阻． (2)ΔP ＝ΔU ·I 或ΔP ＝(ΔU )2r ，其中ΔU 为输电线上的电压损失．3．减少电压损失和功率损失的方法(1)减小输电线的电阻r ，根据r ＝ρLS ，可减小电阻率ρ，目前一般用电阻率较小的铜或铝作为导线材料；也可增大导线的横截面积S ，但过粗的导线会多耗费金属材料，增加成本，同时给输电线的架设带来很大的困难．(2)减小输电电流I ，根据I ＝PU ，在输送功率P 一定，输电线电阻r 一定的条件下，输电电压提高到原来的n 倍，输送电流可减为原来的1n ，输电线上的功率损耗将降为原来的1n 2.二、解决远距离高压输电问题的基本方法1．首先应画出远距离输电的电路图(如图)，并将已知量和待求量写在电路图的相应位置．2．理清三个回路： 回路1：P 1＝U 1I 1回路2：U 2＝ΔU ＋U 3，P 2＝ΔP ＋P 3＝I 22R 线＋P 3，I 2＝I 3 回路3：P 4＝U 4I 4. 3．常用关系(1)功率关系：P 1＝P 2，P 2＝ΔP ＋P 3，P 3＝P 4. (2)电压关系：U 1U 2＝n 1n 2，U 2＝ΔU ＋U 3，U 3U 4＝n 3n 4.(3)电流关系：I 1I 2＝n 2n 1，I 2＝I 线＝I 3，I 3I 4＝n 4n 3.(4)输电电流：I 线＝P 2U 2＝P 3U 3＝ΔUR 线. (5)输电线上损耗的电功率： ΔP ＝P 2－P 3＝I 线2 R线＝(ΔU )2R 线＝ΔU ·I 线． (6)输电线上的电压损失：ΔU＝I线R线＝U2－U3.例题精练1．（2021春•台江区校级期中）如图所示，发电厂经过变压器（图中未画出，升压后的输出电压是U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1），其末端间的电压为U1，在输电线与用户间连有一理想变压器，流入用户端的电流是I2。

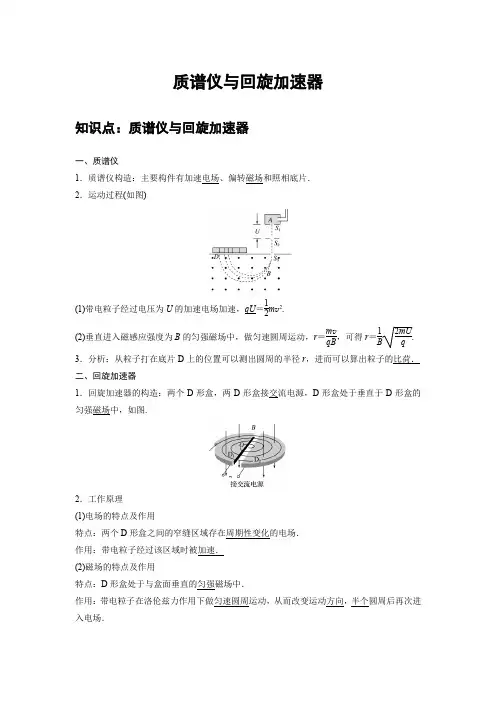

质谱仪与回旋加速器知识点：质谱仪与回旋加速器一、质谱仪1．质谱仪构造：主要构件有加速电场、偏转磁场和照相底片．2．运动过程(如图)(1)带电粒子经过电压为U 的加速电场加速，qU ＝12m v 2. (2)垂直进入磁感应强度为B 的匀强磁场中，做匀速圆周运动，r ＝m v qB ，可得r ＝1B 2mU q . 3．分析：从粒子打在底片D 上的位置可以测出圆周的半径r ，进而可以算出粒子的比荷．二、回旋加速器1．回旋加速器的构造：两个D 形盒，两D 形盒接交流电源，D 形盒处于垂直于D 形盒的匀强磁场中，如图.2．工作原理(1)电场的特点及作用特点：两个D 形盒之间的窄缝区域存在周期性变化的电场．作用：带电粒子经过该区域时被加速．(2)磁场的特点及作用 特点：D 形盒处于与盒面垂直的匀强磁场中． 作用：带电粒子在洛伦兹力作用下做匀速圆周运动，从而改变运动方向，半个圆周后再次进入电场．技巧点拨一、质谱仪1．加速：带电粒子进入质谱仪的加速电场，由动能定理得qU ＝12m v 2① 2．偏转：带电粒子进入质谱仪的偏转磁场做匀速圆周运动，由洛伦兹力提供向心力得q v B ＝m v 2r② 3．由①②两式可以求出粒子运动轨迹的半径r 、质量m 、比荷q m 等．由r ＝1B2mU q可知，电荷量相同时，半径将随质量的变化而变化．二、回旋加速器回旋加速器两D 形盒之间有窄缝，中心附近放置粒子源(如质子、氘核或α粒子源)，D 形盒间接上交流电源，在狭缝中形成一个交变电场．D 形盒上有垂直盒面的匀强磁场(如图所示)．(1)电场的特点及作用特点：周期性变化，其周期等于粒子在磁场中做圆周运动的周期．作用：对带电粒子加速，粒子的动能增大，qU ＝ΔE k .(2)磁场的作用改变粒子的运动方向．粒子在一个D 形盒中运动半个周期，运动至狭缝进入电场被加速．磁场中q v B ＝m v 2r ，r ＝m v qB∝v ，因此加速后的轨迹半径要大于加速前的轨迹半径．(3)粒子获得的最大动能若D 形盒的最大半径为R ，磁感应强度为B ，由r ＝m v qB 得粒子获得的最大速度v m ＝qBR m，最大动能E km ＝12m v m 2＝q 2B 2R 22m. (4)两D 形盒窄缝所加的交流电源的周期与粒子做圆周运动的周期相同，粒子经过窄缝处均被加速，一个周期内加速两次．例题精练1．（2021•秦淮区校级一模）下列关于磁场的应用，正确的是（）A．图甲是用来加速带电粒子的回旋加速器示意图，要使粒子获得的最大动能增大，可增大加速电场的电压UB．图乙是磁流体发电机示意图，由此可判断A极板是发电机的正极，B极板是发电机的负极C．图丙是速度选择器示意图，不考虑重力的带电粒子能够沿直线匀速通过速度选择器的条件是D．图丁是磁电式电流表内部结构示意图，当有电流流过时，线圈在磁极间产生的匀强磁场中偏转2．（2021•浙江模拟）劳伦斯和利文斯设计出回旋加速器，工作原理如图所示。

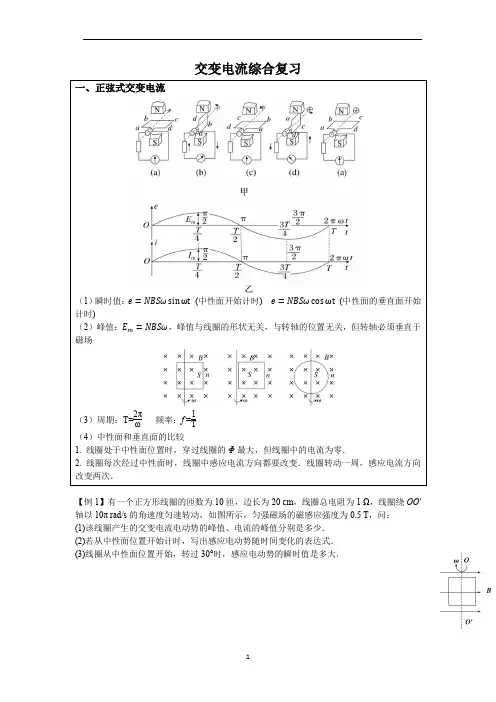

交变电流综合复习一、正弦式交变电流（1）瞬时值：e =NBSωsin ωt (中性面开始计时) e =NBSωcos ωt (中性面的垂直面开始计时)（2）峰值：E m =NBSω，峰值与线圈的形状无关，与转轴的位置无关，但转轴必须垂直于磁场（3）周期：T=2πω 频率：f =1T（4）中性面和垂直面的比较1. 线圈处于中性面位置时，穿过线圈的Φ最大，但线圈中的电流为零．2. 线圈每次经过中性面时，线圈中感应电流方向都要改变．线圈转动一周，感应电流方向改变两次．【例1】有一个正方形线圈的匝数为10匝，边长为20 cm ，线圈总电阻为1 Ω，线圈绕OO ′轴以10π rad/s 的角速度匀速转动，如图所示，匀强磁场的磁感应强度为0.5 T ，问： (1)该线圈产生的交变电流电动势的峰值、电流的峰值分别是多少． (2)若从中性面位置开始计时，写出感应电动势随时间变化的表达式． (3)线圈从中性面位置开始，转过30°时，感应电动势的瞬时值是多大．【例2】线圈在匀强磁场中绕垂直于磁场的转轴匀速转动，产生交变电流的图象如图所示，由图中信息可以判断( )A ．在A 和C 时刻线圈处于中性面位置B ．在B 和D 时刻穿过线圈的磁通量为零C ．从A ～D 线圈转过的角度为2πD ．若从O ～D 历时0.02 s ，则在1 s 内交变电流的方向改变100次【例3】如图a 所示，一矩形线圈abcd 放置在匀强磁场中，并绕过ab 、cd 中点的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ=45°时（如图b ）为计时起点，并规定当电流自a 流向b 时电流方向为正．则下列四幅图中正确的是（ ）【变式1】1.（多选）如图所示，矩形线圈abcd 放在匀强磁场中，ad ＝bc ＝l 1，ab ＝cd ＝l2.从图示位置起该线圈以角速度ω绕不同转轴匀速转动，则( ) A ．以OO ′为转轴时，感应电动势e ＝Bl 1l 2ωsin ωt B ．以O 1O 1′为转轴时，感应电动势e ＝Bl 1l 2ωsin ωt C ．以OO ′为转轴时，感应电动势e ＝Bl 1l 2ωcos ωtD ．以OO ′为转轴跟以ab 为转轴一样，感应电动势e ＝Bl 1l 2ωsin (ωt ＋π2)2. (多选)如图所示，一正方形线圈abcd 在匀强磁场中绕垂直于磁感线的对称轴OO ′匀速转动，沿着OO ′轴观察，线圈沿逆时针方向转动。

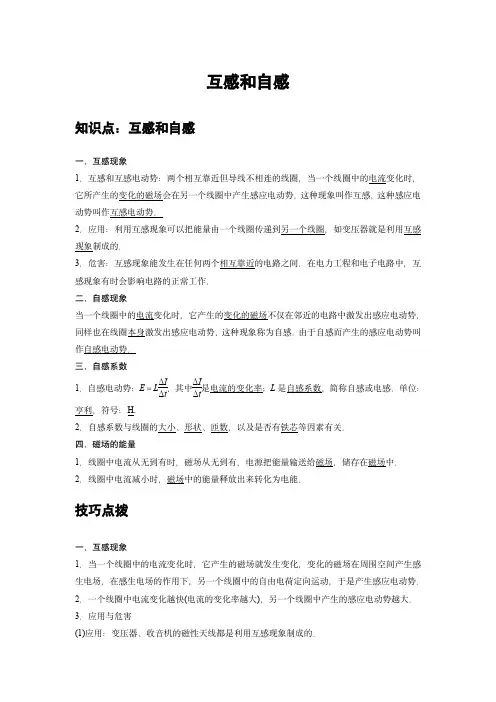

互感和自感知识点：互感和自感一、互感现象1．互感和互感电动势：两个相互靠近但导线不相连的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫作互感，这种感应电动势叫作互感电动势．2．应用：利用互感现象可以把能量由一个线圈传递到另一个线圈，如变压器就是利用互感现象制成的．3．危害：互感现象能发生在任何两个相互靠近的电路之间．在电力工程和电子电路中，互感现象有时会影响电路的正常工作．二、自感现象当一个线圈中的电流变化时，它产生的变化的磁场不仅在邻近的电路中激发出感应电动势，同样也在线圈本身激发出感应电动势，这种现象称为自感．由于自感而产生的感应电动势叫作自感电动势．三、自感系数1．自感电动势：E＝LΔIΔt，其中ΔIΔt是电流的变化率；L是自感系数，简称自感或电感．单位：亨利，符号：H.2．自感系数与线圈的大小、形状、匝数，以及是否有铁芯等因素有关．四、磁场的能量1．线圈中电流从无到有时，磁场从无到有，电源把能量输送给磁场，储存在磁场中．2．线圈中电流减小时，磁场中的能量释放出来转化为电能．技巧点拨一、互感现象1．当一个线圈中的电流变化时，它产生的磁场就发生变化，变化的磁场在周围空间产生感生电场，在感生电场的作用下，另一个线圈中的自由电荷定向运动，于是产生感应电动势．2．一个线圈中电流变化越快(电流的变化率越大)，另一个线圈中产生的感应电动势越大．3．应用与危害(1)应用：变压器、收音机的磁性天线都是利用互感现象制成的．(2)危害：在电力工程和电子电路中，互感现象有时会影响电路的正常工作，这时要设法减小电路间的互感．例如在电路板的刻制时就要设法减小电路间的互感现象．二、通电自感现象1．自感现象也是电磁感应现象，也符合楞次定律，可表述为自感电动势总要阻碍引起自感电动势的原电流的变化．2．当线圈中的电流增大时，自感电动势的方向与原电流的方向相反，阻碍电流的增大，使电流从零逐渐增大到稳定值，但不能阻止电流的增大．3．电流稳定时自感线圈相当于导体(若直流电阻为零，相当于导线)．三、断电自感现象自感系数1．当线圈中的电流减小时，自感电动势的方向与原电流方向相同．2．断电自感中，由于自感电动势的作用，线圈中电流从原值逐渐减小．若断开开关瞬间通过灯泡的电流大于断开开关前的电流，灯泡会闪亮一下再熄灭；若断开开关瞬间通过灯泡的电流小于或等于断开开关前的电流，灯泡不会闪亮一下，而是逐渐变暗直至熄灭．3．自感电动势E＝LΔIΔt，总是阻碍线圈中电流的变化，但不能阻止线圈中电流的变化．4．自感系数L(1)自感系数简称自感或电感，不同的线圈，在电流变化率相同的条件下，产生的自感电动势不同，电学中用自感系数来表示线圈的这种特性．(2)线圈的长度越长，面积越大，单位长度上匝数越多，线圈的自感系数就越大．线圈中有铁芯时比无铁芯时自感系数大．(3)单位：亨利，符号H,1H＝103mH＝106μH.例题精练1．（2021•茂南区校级模拟）在某个趣味物理小实验中，几位同学手拉手与一节电动势为1.5V 的干电池、导线、电键、一个有铁芯的多匝线圈按如图所示方式连接，断开电键时人会有触电的感觉。
