下载文档原格式

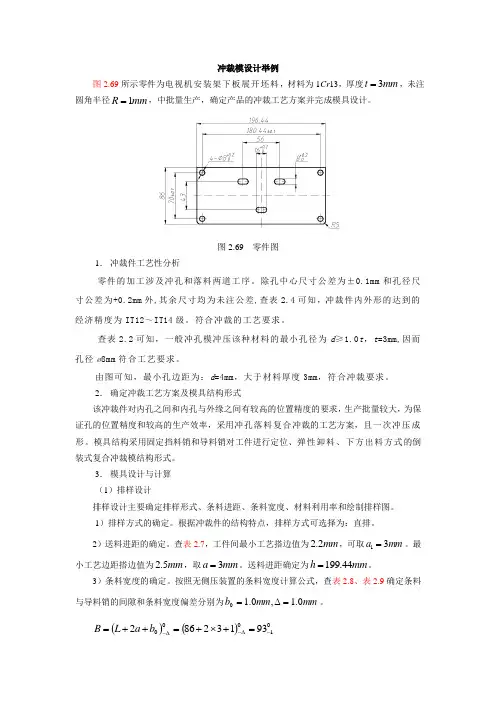

冲裁模设计举例图2.69所示零件为电视机安装架下板展开坯料，材料为1Cr 13，厚度mm t 3=，未注圆角半径mm R 1=，中批量生产，确定产品的冲裁工艺方案并完成模具设计。
图2.69 零件图1． 冲裁件工艺性分析零件的加工涉及冲孔和落料两道工序。
除孔中心尺寸公差为±0.1mm 和孔径尺寸公差为+0.2mm 外,其余尺寸均为未注公差,查表2.4可知，冲裁件内外形的达到的经济精度为IT12～IT14级。
符合冲裁的工艺要求。
查表2.2可知，一般冲孔模冲压该种材料的最小孔径为d ≥1.0t ，t =3mm,因而孔径ø8mm 符合工艺要求。
由图可知，最小孔边距为：d =4mm ，大于材料厚度3mm ，符合冲裁要求。
2． 确定冲裁工艺方案及模具结构形式该冲裁件对内孔之间和内孔与外缘之间有较高的位置精度的要求，生产批量较大，为保证孔的位置精度和较高的生产效率，采用冲孔落料复合冲裁的工艺方案，且一次冲压成形。
模具结构采用固定挡料销和导料销对工件进行定位、弹性卸料、下方出料方式的倒装式复合冲裁模结构形式。
3． 模具设计与计算（1）排样设计排样设计主要确定排样形式、条料进距、条料宽度、材料利用率和绘制排样图。
1）排样方式的确定。
根据冲裁件的结构特点，排样方式可选择为：直排。
2）送料进距的确定。
查表2.7，工件间最小工艺搭边值为mm 2.2，可取mm a 31=。
最小工艺边距搭边值为mm 5.2，取mm a 3=。
送料进距确定为mm h 44.199=。
3）条料宽度的确定。
按照无侧压装置的条料宽度计算公式，查表2.8、表2.9确定条料与导料销的间隙和条料宽度偏差分别为mm mm b 0.1,0.10=∆=。
()()0100093132862-∆-∆-=+⨯+=++=b a L B4）材料利用率的确定。
%08.91%10044.1999344.19686=⨯⨯⨯==Bh A η 4）绘制排样图。

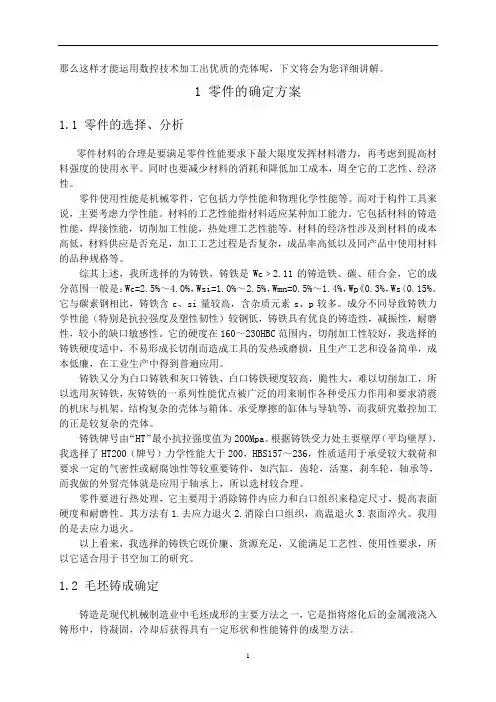

那么这样才能运用数控技术加工出优质的壳体呢，下文将会为您详细讲解。
1 零件的确定方案1.1 零件的选择、分析零件材料的合理是要满足零件性能要求下最大限度发挥材料潜力，再考虑到提高材料强度的使用水平。
同时也要减少材料的消耗和降低加工成本，周全它的工艺性、经济性。
零件使用性能是机械零件，它包括力学性能和物理化学性能等。
而对于构件工具来说，主要考虑力学性能。
材料的工艺性能指材料适应某种加工能力。
它包括材料的铸造性能，焊接性能，切削加工性能，热处理工艺性能等。
材料的经济性涉及到材料的成本高低，材料供应是否充足，加工工艺过程是否复杂，成品率高低以及同产品中使用材料的品种规格等。
综其上述，我所选择的为铸铁，铸铁是Wc﹥2.11的铸造铁、碳、硅合金，它的成分范围一般是：Wc=2.5%～4.0%，Wsi=1.0%～2.5%，Wmn=0.5%～1.4%，Wp《0.3%，Ws〈0.15%。
它与碳素钢相比，铸铁含c、si量较高，含杂质元素s、p较多。
成分不同导致铸铁力学性能（特别是抗拉强度及塑性韧性）较钢低，铸铁具有优良的铸造性，减振性，耐磨性，较小的缺口敏感性。
它的硬度在160～230HBC范围内，切削加工性较好，我选择的铸铁硬度适中，不易形成长切削而造成工具的发热或磨损，且生产工艺和设备简单，成本低廉，在工业生产中得到普遍应用。
铸铁又分为白口铸铁和灰口铸铁，白口铸铁硬度较高，脆性大，难以切削加工，所以选用灰铸铁，灰铸铁的一系列性能优点被广泛的用来制作各种受压力作用和要求消震的机床与机架、结构复杂的壳体与箱体。
承受摩擦的缸体与导轨等，而我研究数控加工的正是较复杂的壳体。
铸铁牌号由“HT”最小抗拉强度值为200Mpa。
根据铸铁受力处主要壁厚（平均壁厚），我选择了HT200（牌号）力学性能大于200，HBS157～236，性质适用于承受较大载荷和要求一定的气密性或耐腐蚀性等较重要铸件，如汽缸，齿轮，活塞，刹车轮，轴承等，而我做的外贸壳体就是应用于轴承上，所以选材较合理。

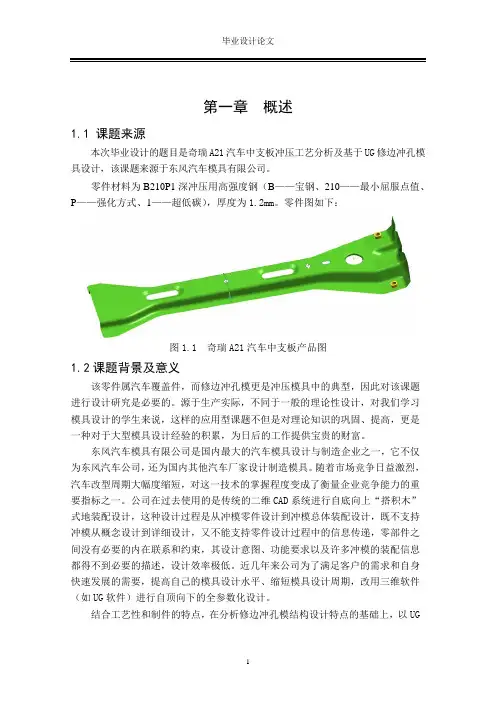

第一章概述1.1 课题来源本次毕业设计的题目是奇瑞A21汽车中支板冲压工艺分析及基于UG修边冲孔模具设计，该课题来源于东风汽车模具有限公司。
零件材料为B210P1深冲压用高强度钢（B——宝钢、210——最小屈服点值、P——强化方式、1——超低碳），厚度为1.2mm。
零件图如下：图1.1 奇瑞A21汽车中支板产品图1.2课题背景及意义该零件属汽车覆盖件，而修边冲孔模更是冲压模具中的典型，因此对该课题进行设计研究是必要的。
源于生产实际，不同于一般的理论性设计，对我们学习模具设计的学生来说，这样的应用型课题不但是对理论知识的巩固、提高，更是一种对于大型模具设计经验的积累，为日后的工作提供宝贵的财富。
东风汽车模具有限公司是国内最大的汽车模具设计与制造企业之一，它不仅为东风汽车公司，还为国内其他汽车厂家设计制造模具。
随着市场竞争日益激烈，汽车改型周期大幅度缩短，对这一技术的掌握程度变成了衡量企业竞争能力的重要指标之一。
公司在过去使用的是传统的二维CAD系统进行自底向上“搭积木”式地装配设计，这种设计过程是从冲模零件设计到冲模总体装配设计，既不支持冲模从概念设计到详细设计，又不能支持零件设计过程中的信息传递，零部件之间没有必要的内在联系和约束，其设计意图、功能要求以及许多冲模的装配信息都得不到必要的描述，设计效率极低。
近几年来公司为了满足客户的需求和自身快速发展的需要，提高自己的模具设计水平、缩短模具设计周期，改用三维软件（如UG软件）进行自顶向下的全参数化设计。
结合工艺性和制件的特点，在分析修边冲孔模结构设计特点的基础上，以UG作为开发平台进行三维修边冲孔模CAD。
随着我国汽车工业的迅速发展，新车型更新换代的速度不断加快，传统的覆盖件模具设计制造方法已不能适应产品开发的要求。
汽车覆盖件模具作为汽车车身生产的重要工艺装备，直接制约着汽车产品的质量和新车型的开发。
覆盖件模具因其设计制造难度大、周期长而常常成为制约汽车生产的主要因素。

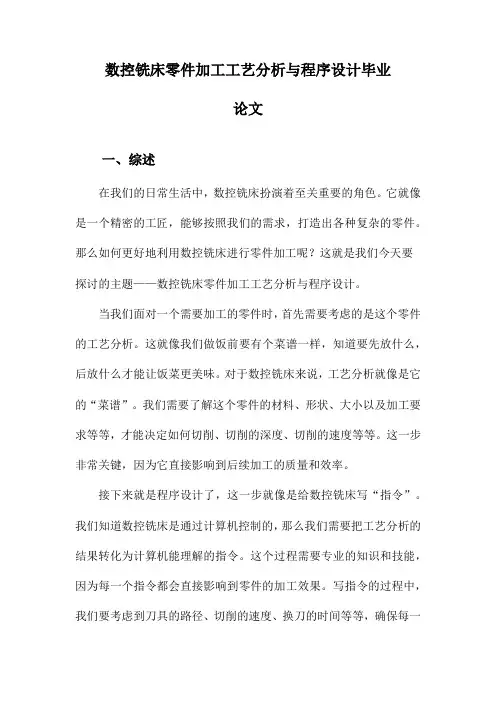

数控铣床零件加工工艺分析与程序设计毕业论文一、综述在我们的日常生活中，数控铣床扮演着至关重要的角色。
它就像是一个精密的工匠，能够按照我们的需求，打造出各种复杂的零件。
那么如何更好地利用数控铣床进行零件加工呢？这就是我们今天要探讨的主题——数控铣床零件加工工艺分析与程序设计。
当我们面对一个需要加工的零件时，首先需要考虑的是这个零件的工艺分析。
这就像我们做饭前要有个菜谱一样，知道要先放什么，后放什么才能让饭菜更美味。
对于数控铣床来说，工艺分析就像是它的“菜谱”。
我们需要了解这个零件的材料、形状、大小以及加工要求等等，才能决定如何切削、切削的深度、切削的速度等等。
这一步非常关键，因为它直接影响到后续加工的质量和效率。
接下来就是程序设计了，这一步就像是给数控铣床写“指令”。
我们知道数控铣床是通过计算机控制的，那么我们需要把工艺分析的结果转化为计算机能理解的指令。
这个过程需要专业的知识和技能，因为每一个指令都会直接影响到零件的加工效果。
写指令的过程中，我们要考虑到刀具的路径、切削的速度、换刀的时间等等，确保每一步都准确无误。
1. 背景介绍：数控铣床在现代制造业中的地位和作用走进现代化的制造车间，我们总能被那些精密的机械设备所吸引。
其中数控铣床凭借其独特的优势，在现代制造业中占据了举足轻重的地位。
它不仅仅是一台机器，更是制造业的得力助手，工业发展的得力干将。
数控铣床简单来说，就是一台通过数字化程序控制来进行零件加工的机器。
它的作用可大了去了，在现代化的生产线上，零件的精度和效率要求越来越高，这时候数控铣床就派上了用场。
它可以根据预设的程序，精确地加工出各种复杂形状的零件。
想象一下没有数控铣床的话，很多精密的机械设备可能就无法生产出来，我们的日常生活也会因此受到很大的影响。
可以说数控铣床是现代制造业的“得力助手”。
从汽车、飞机到电子产品，几乎所有的制造行业都离不开它。
随着科技的发展，数控铣床的功能也越来越强大，不仅能加工出更精密的零件，还能提高生产效率。
指导老师：专业：机电一体化班级：10机电三班姓名：学号：101101题目：课题一套类零件的加工以及盘类零件的设计与加工摘要前言第一章零件图样工艺分析1.1零件图样分析1.2零件工艺结构分析1.3 确定加工方法1.4 确定加工方案第二章工件的装夹2.1定位基准的选择2.2定位基准选择的原则2.3确定零件的定位基准〈1〉2.4装夹方式的选择2.5数控车床常用装夹方式2.6确定合理的装夹方式第三章刀具及切削用量3.1选择数控刀具的原则3.2选择数控车削用刀具3.3设置刀点和换刀点3.4确定切削用量第四章典型轴类零件加工4.1 轴类零件加工的工艺分析4.2 典型轴类零件加工工艺4.3 手工编程4.4 用proe绘图4.5用proe对工件进行建模4.6 用proe装配零件4.7 用cad制图4.8 孔及螺纹的仿真和程序编写第五章典型盘类零件的加工5.1 盘类零件加工的工艺分析5.2 典型盘类零件加工工艺5.3 PROE绘图第六章致谢词参考文献错误!未定义书签。
摘要本零件在设计加工过程中分析了轴的特点及作用，介绍了轴的数控加工工艺设计与程序编制。
要体现在对材料的选择、刀具的选择、工装夹具、定位元件、基准的选择、定位方式、对刀、工艺路线拟定、程序的编制、数控车、数控铣等。
着重说明了数控加工工艺设计的主要内容、数控加工工艺与普通加工工艺的区别及特点、控刀具的要求与特点、数控刀具的材料、选择数控刀具时应考虑的因素、工件的安装、定位误差的概念和产生的原因、数控车床的主要加工对象、数控车床的坐标系、零件图形的数学处理及编程尺寸设定值的确定〈2〉、工步顺序的安排、切削参数选择、数控铣床的主要加工对象等。
全面审核投入生产制造中。
其中轴的数控加工工艺分析、装夹、基准的选择、工艺路线的拟定、程序的编制既是重点又是难点。
前言制造业是所有与制造有关的行业的总称，是一个国家国民经济的支柱产业。
它一方面为全社会日用消费品生产创造价值，另一方面也为国民经济各部门提供生产资料和装备。
目录摘要-----------------------------------------------------------4 第一章绪论---------------------------------------------------5 第一节数控铣床的简介---------------------------------------5第二节本论文研究的目的及意义-------------------------------5第三章数控加工的准备阶段---------------------------------------11第一节数控加工刀具的要求-----------------------------------11 第二节装夹方式和夹具的选择---------------------------------12 第三节数控铣床安全操作规程---------------------------------14第四章加工注意事项-------------------------------------------15第五章实例加工-----------------------------------------------15 第一节零件图纸--------------------------------------------16 第二节材料的选择------------------------------------------17 第三节铣床的对刀------------------------------------------17 第四节零件的加工工艺性分析--------------------------------18 第五节编制加工工艺过程------------------------------------19 第六节编制数控刀具及加工工艺卡----------------------------20 毕业设计总结------------------------------------------------- 31致谢----------------------------------------------------------32 参考文献------------------------------------------------------33摘要数控技术及数控铣床在当今机械制造业中的重要地位和巨大效益，显示了其在国家基础工业现代化中的战略性作用，并已成为传统机械制造工业提升改造和实现自动化、柔性化、集成化生产的重要手段和标志。

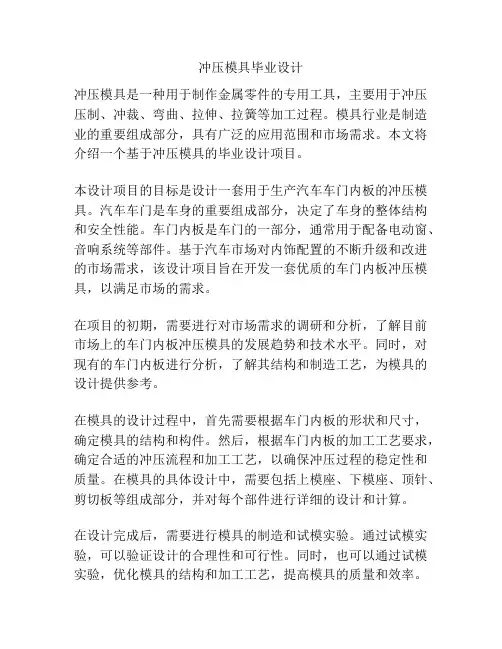

冲压模具毕业设计冲压模具是一种用于制作金属零件的专用工具，主要用于冲压压制、冲裁、弯曲、拉伸、拉簧等加工过程。
模具行业是制造业的重要组成部分，具有广泛的应用范围和市场需求。
本文将介绍一个基于冲压模具的毕业设计项目。
本设计项目的目标是设计一套用于生产汽车车门内板的冲压模具。
汽车车门是车身的重要组成部分，决定了车身的整体结构和安全性能。
车门内板是车门的一部分，通常用于配备电动窗、音响系统等部件。
基于汽车市场对内饰配置的不断升级和改进的市场需求，该设计项目旨在开发一套优质的车门内板冲压模具，以满足市场的需求。
在项目的初期，需要进行对市场需求的调研和分析，了解目前市场上的车门内板冲压模具的发展趋势和技术水平。
同时，对现有的车门内板进行分析，了解其结构和制造工艺，为模具的设计提供参考。
在模具的设计过程中，首先需要根据车门内板的形状和尺寸，确定模具的结构和构件。
然后，根据车门内板的加工工艺要求，确定合适的冲压流程和加工工艺，以确保冲压过程的稳定性和质量。
在模具的具体设计中，需要包括上模座、下模座、顶针、剪切板等组成部分，并对每个部件进行详细的设计和计算。
在设计完成后，需要进行模具的制造和试模实验。
通过试模实验，可以验证设计的合理性和可行性。
同时，也可以通过试模实验，优化模具的结构和加工工艺，提高模具的质量和效率。
最后，需要对设计项目进行总结和评价。
根据试模实验的结果和市场的反馈，评估设计项目的成果和效果，并提出改进的建议。
通过这个冲压模具的毕业设计项目，可以对学生的设计能力和综合素质进行全面的考核。
同时，也可以为学生提供一个实际项目的锻炼机会，培养其工程实践能力和创新能力。
同时，该设计项目的完成还可以为汽车车门内板的生产和市场提供一套优质的冲压模具，满足市场的需求，推动模具行业的发展。
1、引言毕业设计是在学完了专业课，并在一定生产实习基础上进行的最后一个教学环节，是对所学课程的一次总复习。
尤其是结合了机械设备修理工艺学、设备管理、公差和配合、制图、CAD等课程的学习，也是一次理论联系实践的训练，它在几年的学习中占有十分重要的地位是整个大学学习的体现，为以后踏上工作岗位打下良好的基础。
为珍惜这次毕业设计的机会，在学校和指导老师的帮助下，使我对自己的专业进行了一次综合练习，特别是机械零件修理工艺的编制和设备修理的实践能力得到进一步的锻炼。
为踏上工作岗位提供一次适应性的训练。
本毕业设计的题目是B650牛头刨工作台维修工艺编制:由于牛头刨工作台是机床的主要运动件，它的精度直接影响零件的加工精度。
工作台在长期的工作中出现了精度下降，磨损严重，压板与导轨间隙增大，严重影响了零件加工精度使整个机床精度下降。
必须对B650牛头刨工作台部分进行修理。
课题以B650牛头刨为例，讲述了工作台部分的修理步骤，运用学到的专业知识编写出整个修理工艺,总结了整个修理过程的得失，做到了理论联系实际，提高了我们动手能力。
使我们的专业理论，专业素养得到扩展和提升，为我们今后从事设备维修与管理工作打下一定基础。
B650牛头刨床工作台主要参数刨削最大工作长度（mm） 650滑枕底面至工作台面最大距离（mm） 370工作台最大承重(kg) 180工作台面尺(长mm*宽mm) 650*450滑枕行程次数（次/min） 12.5~73(6级) 工作台水平移动量（mm） 600工作台垂直移动量(mm) 305工作台水平进给范围(mm/dst) 0.33~3.33工作台垂直进给范围(mm/dst) 手动刀架垂直移动行程（mm） 175刀架转动角度（°）±60°刀杆最大尺寸（长mm*宽mm） 20*30工作台T形槽数 3工作台T形槽宽度(mm) 18工作台T形槽间距(mm) 120主电动机功率(kW) 3电动机总容量(kW) 3机床总重量(kg) 1850机床外形尺寸（长mm*宽mm*高mm） 2320*1450*1750修理调查操作工的反映，牛头刨床在工作加工零件时，他发现工作台并不像以往那样顺手。

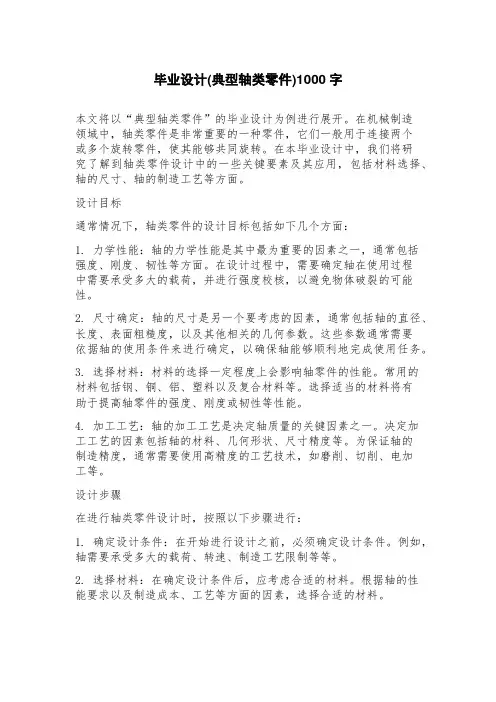

毕业设计(典型轴类零件)1000字本文将以“典型轴类零件”的毕业设计为例进行展开。
在机械制造领域中，轴类零件是非常重要的一种零件，它们一般用于连接两个或多个旋转零件，使其能够共同旋转。
在本毕业设计中，我们将研究了解到轴类零件设计中的一些关键要素及其应用，包括材料选择、轴的尺寸、轴的制造工艺等方面。
设计目标通常情况下，轴类零件的设计目标包括如下几个方面：1. 力学性能：轴的力学性能是其中最为重要的因素之一，通常包括强度、刚度、韧性等方面。
在设计过程中，需要确定轴在使用过程中需要承受多大的载荷，并进行强度校核，以避免物体破裂的可能性。
2. 尺寸确定：轴的尺寸是另一个要考虑的因素，通常包括轴的直径、长度、表面粗糙度，以及其他相关的几何参数。
这些参数通常需要依据轴的使用条件来进行确定，以确保轴能够顺利地完成使用任务。
3. 选择材料：材料的选择一定程度上会影响轴零件的性能。
常用的材料包括钢、铜、铝、塑料以及复合材料等。
选择适当的材料将有助于提高轴零件的强度、刚度或韧性等性能。
4. 加工工艺：轴的加工工艺是决定轴质量的关键因素之一。
决定加工工艺的因素包括轴的材料、几何形状、尺寸精度等。
为保证轴的制造精度，通常需要使用高精度的工艺技术，如磨削、切削、电加工等。
设计步骤在进行轴类零件设计时，按照以下步骤进行：1. 确定设计条件：在开始进行设计之前，必须确定设计条件。
例如，轴需要承受多大的载荷、转速、制造工艺限制等等。
2. 选择材料：在确定设计条件后，应考虑合适的材料。
根据轴的性能要求以及制造成本、工艺等方面的因素，选择合适的材料。
3. 计算核算：在确定材料后，需要进行设计计算。
计算包括轴的长度、直径、载荷等等。
通过计算，可以得到轴的尺寸参数，以及轴的强度、刚度等指标。
4. 参考标准：在设计过程中，为了确保轴满足质量要求，应当参考相应的国家标准、技术标准等。
例如，国家标准《机械工程零件加工技术规范》等。
5. 模拟仿真：在计算核算完成之后，可以通过模拟仿真的方式，对轴的受力情况、振动等进行分析。
阜阳职业技术学院毕业论文题目姓名所在学院专业班级学号指导教师日期年月日摘要随着科学技术飞速发展和经济竞争的日趋激烈，机械产品的更新速度越来越快，数控加工技术作为先进生产力的代表，在机械及相关行业领域发挥着重要的作用，机械制造的竞争，其实质是数控技术的竞争。
本次设计就是进行典型轴类零件的数控加工工艺与编程，侧重于该零件的工艺分析、加工路线的确定及加工程序的编制。
并绘制零件图、加工路线图。
用G代码编制该零件的数控加工程序，并附以编程尺寸的计算方法，其中零件工艺规程的分析是此次论文的重点和难点。
关键词：数控加工；工艺过程；加工工序；加工路线目录第1章概述 (1)1.1 典型轴类零件的加工工艺 (1)1.2 数控车床概述 (3)1.3 镗孔工艺 (3)1.4 螺纹加工工艺 (4)1.5 分析加工对象 (5)第2章工艺过程卡/加工工序卡 (6)2.1 数控加工工艺内容的选择 (6)2.2 工艺过程 (7)2.3 加工工序的划分 (8)2.4 编制工艺过程卡 (9)2.5 切削用量的确定 (9)2.6 编制加工工序卡 (1)第3章加工路线图 (1)3.1 刀具加工进给路线的确定 (1)3.2 绘制刀具加工路线图 (1)第4章数控刀具表/数控编程基础 (1)4.1 本零件加工所用刀具 (1)4.2 编程基础 (1)毕业总结 (2)致谢 (2)参考文献……………………………………………………………………………2附录一 (25)附录二 (27)第1章概述1.1 典型轴类零件的加工工艺：1.1.1 轴类零件的功用、结构特点轴类零件是机器中经常遇到的典型零件之一。
它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。
按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。
它主要用来支承传动零部件，传递扭矩和承受载荷。
轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
毕业设计数控零件篇一：数控轴类零件毕业设计学习工业安全职业学院毕业论文（设计）题目: 轴类零件加工工艺设计姓名________ ___ _______系别机电工程系专业数控技术年级 XX级指导教师XX年5月20日毕业论文（设计）成绩评定表目录摘要 ................................................ . (1)前 (2)第一章绪论 ................................................ ...... 3 第一节数控技术的概念及理论 .................................... 3 第二节数控技术的发展方向 (4)第二章工艺方案分析 ................................................5 第一节零件图 ................................................ ... 5 第二节零件图分析 .. (5)第三节确定加工方法 (5)第四节确定加工方案 (6)第三章工件的装夹 ................................................ .. 7 第一节定位基准的选节第三节第四节第五节定位基准选择的原则 ...................................... 7 确定零件的定位基准 .. (7)装夹方式的选择 .......................................... 7 数控车床常用的装夹方式 .................................. 7 第六节确定合理的装夹方式 (8)第四章刀具及切削用量 (9)第一节选择数控刀具的原则 ....................................... 9 第二节选择数控车削用刀具 ....................................... 9 第三节设置刀点和换刀点 ........................................ 10 第四节确定切削用量 (10)第五章典型轴类零件的加工 ......................................... 12 第一节轴类零件加工工艺分析 (12)第二节典型轴类零件加工工艺 .................................... 14 第三节加工坐标系设置 .......................................... 16 第四节手工编程 ................................................18第六章编写工艺前的注意事项 ....................................... 21 第一节编制误差 ................................................21 第二节误差编制 ................................................21参考文献 ................................................ . (24)致谢词 ................................................ (25)摘要数控技术是用数字信息对机械运动和工作过程进行控制的技术,数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造的渗透形成的机电一体化产品,即所谓的数字化装备,数控技术的应用不但给传统制造业带来了革命性的变化,使制造业成为工业化的象征,而且随着数控技术的不但发展和应用领域的扩大他对归计民生的一些重要行业(IT、汽车、医疗、轻工等)的发展起着越来越重要的作用,因为这些行业所需要装备的数字化已是现代发展的大趋势.选这个题目的目的是它能体现出我对所学知识的掌握程度和灵活规范的运用所学知识，在我认为要成为一名合格的在学生，以自己的的思路用所学的知识来完成一份成功的毕业设计是必不可少的。
完整毕设
完整设计
o 新疆工业高等专科学校|机械工程系
数控车床上零件的加工工
艺与编程
专业
作者姓名指导教师
CAD09一10
定稿日期：2013年09月18日新疆工业高等专科学校机械工程系毕业设计（论文）任务书
新疆工业高等专科学校机械工程系毕业设计（论文）成绩表
评阅成绩，评阅教师签字
威绩．提问教师签字：
答辩成绩，答辩小组细长签字丨」
零件的加工工艺
數控车床上与编程
摘要
在数控机床中得到广泛应用的数控技术，是一种采用计算机对机械加工过程中各种控制信息进行数字化运算、处理，并通过高性能的驱动单元对机械执行构件进行自动化控制的高，i技术。
当前己有人量机械加工装备采用了数控技术，其中最典型而应用山最广的是数控机床。
，山于机械加工工艺的多样性和加工零件的复杂性，使数控机床的规格、昷种多样，性能差异极大，控制参数复杂，调试操作繁琐，因此在将不断飞速发展的通用计算机技术及其体系结构、现代自动控制理论及现代的电力电了技术应用于新一代数控机床时，要强调使其具有“开放式”与“智能化”的特点。
毕业设计说明书题目：箱体零件的加工工艺规程及其夹具设计学号：姓名：班级：专业：机械设计制造及其自动化指导教师：学院：机械工程学院答辩日期：摘要本设计是一种壳体的工艺设计和夹具设计。
该零件是一种支承和包容传动机构的壳体零件。
设计中先进行零件的结构和工艺分析，确定粗基准和精基准以及零件的加工余量与毛坯的尺寸，得出零件的加工工艺过程，接着再计算各工序的切削用量以及工时。
除此之外，还设计了一套专用镗床夹具。
首先确定合适的定位基准，设计夹具体，再选择定位元件、夹紧元件等部件。
然后计算出定位误差、夹紧力以及切削力，分析夹具的合理性。
最后对装配图和关键部位的零件图进行绘制，并且确保夹具可以安全的工作。
关键词：壳体；工艺分析；镗床夹具；绘制AbstractThis design is a process design and fixture design of the shell. This section is a shell of supporting and embracing transmission mechanism. In the design, it should first process the structural and industrial analysis of the section, and then determine the coarse benchmark, fine benchmark, machining allowance and blank size of the section to obtain the process of the parts making. After that it calculated the cutting dosages of every process and the production time.In addition, this design involved a set of special milling fixture and a set of special drill press fixture. First, it identified the appropriate locating datum, chose clip specific. Then it chose positioning components, clamping component, and so on. It should also calculate the positioning error, clamping force, cutting force and then analyze the rationality of the fixture. Finally it had a finite-element analysis of the key parts to ensure that the fixture can work safely.Key words:Shell; Process analysis; Turning attachment; Drill jig; FEA目录第1章前言 (1)第2章引言 (1)2.1课题的提出原因 (1)2.2课题的主要内容 (1)2.3课题的构思 (2)2.4本人所完成的工作量 (2)第3章零件的工艺设计 (2)3.1 零件的功用及工艺分析 (2)3.2 工艺规程的设计 (3)3.3机械加工余量及毛坯的尺寸确定 (7)3.4确定切削用量及基本工时 (8)第4章加工设备与工艺装备选择 (14)4.1选择机床 (14)4.2选择夹具 (15)4.3选择刀具 (15)第5章零件的车床夹具设计 (16)5.1 镗床夹具介绍 (16)5.2镗床夹具设计 (16)总结 (19)参考文献 (21)第1章前言毕业设计是大学四年所学知识的综合运用。
/心形凸台零件的数控铣削加工工艺及其编程【摘要】本文主要介绍了心形凸台零件的数控铣削加工工艺及其编程，开篇首先介绍了数控技术的概述并对数控技术原理加以解释，紧接着对零件图进行了简要的分析并确定其加工方式，然后确定零件的毛坯、定位基准、装夹方式、刀具、量具、切削用量等等，再制定出合理的加工方案，并制定相关的工艺文件，最后编制出零件的加工程序，在编制程序时运用了自动编程与手工编程相结合的方法编制，自动编程的应用大大减少了编程时的计算量，同时也使得程序更加准确无误。
本文对本公司一项心形凸台产品阐述加工中心对其复杂形状的工件加工，主要分析了心形凸台零件的结构特点、加工要求、制定加工工艺、选择刀具夹具以及确定切削用量等。
利用数控车床高精度的特性，对于高精度要求再适合不过。
对于高精度要求的加工，位置误差的把握。
在加工中零件对尺寸的高要求，自己对数控车床使用也越发熟悉。
我相信自己一定能独立的完成一项加工。
【关键词】：数控编程；工艺分析；切削用量；加工方案；目录绪论错误!未定义书签。
一、零件的图样分析 6（一）零件的结构特点分析 (6)（二）零件的技术要求分析 (6)二、零件的工艺规程设计7（一）毛坯的选择 (7)（二）定位基准的选择 (7)（三）装夹方式的选择 (7)（四）表面加工方法的选择 (7)（五）加工顺序的安排 (8)（六）工艺路线的确定 (8)（1）可能采取的工艺路线方案 (8)（2）工艺路线方案比较 (9)（3）工艺路线的最终确定 (9)三、设备及其工艺装备的确定10（一）机床的选择 (10)（二）夹具的选择 (10)（三）刀具的选择 (10)四、切削用量的选取12五、工艺卡片12（一）工艺过程卡 (12)（二）数控加工工序卡 (13)六、数控加工程序的编制14（一）编程方法的选择 (14)（二）编程坐标系的确定 (14)（三）加工程序清单 (14)引言本课题来源于丹阳市永和铝材有限公司。
数控机床指的是信息（程序指令）的形式数字代码，是由给定了工具的工作程序、速度、轨迹进行自动加工的机器，称之为数控机床的控制。
1 设计闸板零件的机械加工工艺规程1.1 零件工艺性分析1.1.1 导轨座的作用题目所给的零件是导轨座用于连接导轨滑块，使导轨滑块在导轨座的导轨槽里直线运动。
导轨座的加工精度要求高。
1.1.2 导轨座的技术要求表1-1 导轨座零件技术要求表加工表面相关尺寸及偏差/mm 公差/mm及公差等级表面粗糙度Ra/um形位公差/mm底面A 194×45 3.2台阶面H 18×45 3.2台阶面B 54×45 0.2台阶面D 90×45 1.6 // 0.005 B台阶面E 104×4.37××72+0.1 00.1 IT10 1.6 // 0.1 A台阶侧面F 104 1.6 ⊥0.01 B C 尾部左侧面C 32×12.5 0.2 ⊥0.003 B直槽2×45×0.5 12.5斜槽45°×104×6.8712.5导轨槽上槽85.5×11×10 3.2导轨槽下槽91×16×7 12.5Φ9孔Φ9 12.5Φ5锥孔（配作）Φ5 12.5Φ30孔Φ12.5Φ9孔长度方向中心距176+-js120.8 IT12Φ9孔宽度方向中心距24Φ30孔中心距46Φ30孔至底面距离32该导轨座结构复杂，要求加工的表面多，许多表面粗糙度要求高，而且还有位置精度要求。
该零件的前表面、后表面加工量少，要求少，9个孔的加工要求也较少，相比易加工。
1.1.3 审查导轨座的工艺性分析零件图可知虽然该毛坯的各个表面都需加工以达到设计要求，但是大部分表面通过粗加工和半精加工就可以达到要求。
9个孔的端面都是平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外，除主要工作表面（导轨槽）和几个精度要求高的表面，其余表面通过粗铣和半精铣就可以达到精度要求；而祝愿表面虽然加工精度要求高，但也可以在正常的生产条件下，采用较经济的方法保质保量地加工出来。
叶轮轴零件造型及数控加工工艺设计摘要装备制造业是一国工业之基石，随着我国现代制造业的升级和数控技术的不断发展,三轴联动数控加工已经普及。
但传统的三轴数控加工不能解决某些复杂零件的加工，因此，需要引入四轴、五轴、车铣复合等多轴联动数控机床加工,而现代社会急需大量掌握现代CAD/CAM技术、多轴联动加工工艺设计分析与操作的专业技能人才。
本课题研究的叶轮轴零件是典型的多轴联动数控加工。
首先通过对零件图的工艺分析，了解零件的工艺结构形式,明确具体的技术要求，从而对零件各组成表面选择合适的加工方法。
再拟订较为合理的工艺规程,充分体现质量、生产率和经济性的统一。
在整个毕业设计过程中使用CAD/CAM技术软件、对零件进行造型及加工工艺分析、工艺路线确定、刀具选择和数学处理等一系列的工作.本课题在设计的过程当中，深入生产实际，进行调查研究，吸取企业先进技术，制定出了合理的工艺方案。
关键词：叶轮轴，造型，加工工艺，工艺路线，工艺规程目录1 绪论 (1)1.1 课题研究背景 (1)1。
2 课题在当今国内外的现状 (2)1。
2.1 多轴数控加工技术的现状 (2)1.2。
2 多轴数控加工的类型 (4)1.3课题研究的内容和目的 (5)2 零件图的工艺设计分析 (7)2.1 叶轮轴加工图样分析 (7)2.2 零件图的工艺分析 (8)2.2.1读图与审图 (8)2.2。
2零件图尺寸的标注 (9)2.2。
3表面质量与精度的分析 (9)2.3 毛坯的选择 (9)3 加工准备及工艺文件的编制 (10)3。
1 定位基准的选择 (10)3。
1。
1 粗基准的选择 (10)3.1。
2 精基准选择 (11)3。
2 装夹方案的确定 (12)3。
3机床及工艺装备的选择 (13)3.3。
1 机床的选择 (13)3。
3。
2 夹具的选择 (14)3.4 确定工艺路线 (15)3.4.1 工序的划分 (15)3。
4.2 工步的划分 (15)3。
4。
3 加工阶段的划分 (16)3.4.4 加工顺序的安排 (17)3.5 进给路线的确定 (19)3.6 刀具材料的选择 (20)3。
江西冶金职业技术学院09级制作说明书 1 绪 论 数控加工就是根据被加工零件的图样和工艺要求，编制零件数控加工程序，输入数控系统，控制数控机床中刀具与工件的相对运动，使之加工出合格零件的方法。 工艺就是根据设计图样和有关技术的要求，将原材料、材料或半成品加工成产品的方法和技术规定。数控加工工艺，是采用数控机床加工零件时所运用各种方法和技术手段的总和。数控加工工艺主要包括根据零件或产品的设计图纸及相关技术文件进行数控加工工艺可行性分析，确定完成零件数控加工的加工方法；选择数控机床的类型和规格；确定加工坐标系、选择夹具及其辅助工具、选择刀具和刀具装夹系统，规划数控加工方案和工艺路线，划分加工区域、设计数控加工工序内容，编写数控程序，进行数控程序调试和实际加工验证，最后对所有的数控工艺文件进行完善、固化并存档等方面的内容。
一．零件加工工艺分析
(一)图样分析 江西冶金职业技术学院09级制作说明书
2 江西冶金职业技术学院09级制作说明书
3 （1） 此零件汇聚了孔、键槽、球面等加工内容，涉及加工内容比较广泛。 （2） 该零件毛胚的尺寸为120mm×100mm×28mm的零件，选用平唬钳夹持工件铣薄壁外形时，Z轴坐标Z-5mm，工件应伸出钳口10mm左右，保证有足够的安全高度。这只完成上一部分的加工内容，再次选用平唬钳夹持工件将零件反面做完，即可完成所有加工内容尺寸。 （3） 零件Φ12的要求精度较高，因此选用Φ11.8的钻头钻中心孔再用Φ12的铰刀原则。 （4） 此零件有一个圆，园里面有四个扇形，可利用坐标系旋转指令进行编程。 （5） 零件有一个SR16球面，本例采用循环语句WHILE、END编写程序。
（二）辅助准备 （1）由以上分析可知，该零件使用七把刀具：1#刀具加工铣薄壁外形、铣球面环行岛屿、铣矩形以及铣四个扇形；2#刀具为Φ8中心孔钻；3#刀具为Φ12铰刀；4#刀具为Φ16R8球头刀；5#为刀具加工Φ6键槽；6#为刀具Φ11.8中心钻；7#刀具为加工反面4个U型槽。刀具参数表如表1-1所示。
表1-1 刀具参数表
刀具名称 刀具号 刀具规格／直径 刀刃长度/mm 加工表面
立铣刀 T01 Φ8 5 粗加工薄壁外形、四个扇形等
中心钻 T02 Φ3 28 打中心孔
铰刀 T03 Φ12 28 精铰2×Φ12的孔
球头刀 T04 Φ16R8 粗精加工SR16球面
立铣刀 T05 Φ6 粗加工槽
钻头 T06 Φ11.8 28 打中心孔 立铣刀 T07 Φ12 粗加工反面槽 （2）加工该零件对刀是采用零件左右表面对X轴、零件前后表面对Y轴，上表面对Z轴。 （3）根据基准重合的原则，将工件坐标系的原点设置在零件中心位置。
（三）制定零件的加工方案 采用平唬钳夹紧定位工件表面距平唬钳8-10mm；使用1#刀具加工薄壁外形深度5mm；使用江西冶金职业技术学院09级制作说明书 4 2#刀具钻11×Φ8中心定位孔，中心孔定位深度为28mm；使用1#刀具加工内轮廓，深度为8mm；使用1#刀具加工矩形型腔及环形岛屿，深度分别为12mm和14mm；使用4#刀具加工球面；使用1#刀具加工4个扇形，深度为23mm；使用5#刀具加工两侧槽，深度为11mm；使用手摇将多余的銑玩，深度为5mm；使用6#刀具钻2×Φ12孔，深度为28mm；使用3#刀具Φ12铰刀精铰2×Φ12孔至尺寸；使用7#刀具加工反面U型槽，深度为18mm；使用1#刀具加工倒矩形型腔角。 江西冶金职业技术学院09级制作说明书
5 加工工艺卡如表1-2所列： 表1-2 数控加工工艺卡
工步 工步内容 刀具号 刀具规格 主轴转速/（r/min） 进给速度/（mm/min） 吃刀量/mm 备注
1 铣薄壁外形 T01 Φ8 900 100 自动 2 打中心孔 T02 Φ3 900 60 自动 3 内轮廓 T01 Φ8 900 100 自动 4 矩形型腔及环形岛屿 T01 Φ8 900 100 自动 5 加工球面 T04 Φ16 900 100 自动 6 加工四个扇形 T01 Φ8 900 100 自动 7 加工两侧槽 T05 Φ6 900 100 自动 8 手摇掉多余 T01 Φ8 900 100 手摇 9 钻孔 T06 Φ11.8 900 100 自动 10 铰孔 T03 Φ12 900 100 自动 11 加工反面U型槽 T07 Φ12 900 100 自动 12 加工倒矩形型腔角 T01 Φ8 900 100 自动 江西冶金职业技术学院09级制作说明书 6 二．工序工步的划分： （一）工序的划分：在数控机床上加工零件，工序可以比较集中，在一次装夹中
尽可能完成大部分或全部工序，首先应根据零件图样考虑被加工零件是否可以在一台数控机床上完成整个零件的加工工作，若不能则应决定其中哪一部分在数控机床上加工，哪一部分在其他机床上加工，即对零件加工工序进行规划。
（二）工步的划分：主要从加工精度和效率两方面考虑，在一个工序内往往需要
采用不同的刀具和切削用量，对不同的表面进行加工。为了便于分析和描述铰复杂的工序，在工序内又细分为工步，下面以加工中心为例来说明: 1) 同一表面按粗加工、半精加工、精加工依次完成或全部加工表面按先粗后精加工分开进行； 2) 对于既有铣面又有镗孔的零件，可先铣面后镗孔。按此方法划分工步，可以提高孔的精度，因为铣削时切削力较大，工件易发生变形。先铣面后镗孔，使其有一段时间恢复，减少由变形引起的对孔的精度的影响； 3) 按刀具划分工步，某些机床工作台回转时间比换刀时间短，可采用按刀具划分工步，以减少换刀次数提高加工效率。 总之，工序与工步的划分要根据具体零件的结构特点、技术要求等情况综合考虑。
三．机床的选择 （1） 机床的尺寸规格要被加工的零件尺寸相似； （2） 机床精度要与被加工零件的加工要求相适应； （3） 机床的生产率与被加工零件的生产纲领相适应； （4） 机床的选用要考虑节省投资和适当考虑生产的发展； （5） 改（扩）建车间，要充分利用原有设备。
四．加工步骤
（一）实际加工 1．开机：开机前对机床进行检查，没有问题就开电源；然后打开控制系统电源，检查指示灯是否正常，是否有警报显示，若正常就进行以下操作。 2．回参考点，先回Z点，再回X，最后回Y。 3．工件装夹 1）平口钳的安装，找正及装夹； 2）根据工件的高度情况，在平口钳钳口内放入形状、大小、合适和表面质量较好的塑料板。 江西冶金职业技术学院09级制作说明书 7 4．将编程好的程序输入机床。 5．刀具的安装与拆卸 1）①装刀：将刀装夹在弹簧夹头刀柄上，根据轮廓高度 确定铣刀在弹簧夹头刀柄上的伸出长度； ②使用方式选择“换刀允许”按扭； ③把刀放入锥孔内，按主轴上的“松刀”键，向上推刀具，然后松开； ④确定刀具是否夹紧。 2）①用手抓住刀柄； ②按主轴上“松刀”键； ③用力下拉，力度适可而止； ④如果拉不下来，用棒轻轻敲击刀柄，使刀柄掉下来之前要抓紧刀具。 6．对刀与参数输入： 先对X轴，碰零件左端面，再向上提刀，按“MDI”按扭，根据零件及刀具输入G91G01X值，再对Y轴，碰零件前端面（X轴不能动），向上提刀，再按“MDI”按扭，输入Y-64值，最后对Z，Z方向碰上表面，然后在设置按扭中的“坐标系” 按扭进行输入X、Y、Z坐标值，输好后将Z提起来。 7．设刀具补偿，根据刀具半径进行设置补偿。 8．程序调试：进行程序校验，看程序是否正确，是否发生刀具干涉，确定无误进行以下工作。 9．自动加工： 以上操作完之后，进行自动加工。在加工时看着刀具走的路线是否正确，是否有撞刀情况，有的话直接扭“进给保持”按扭，将错误解决之后让它自动加工。 其他的部分加工步骤如上。 江西冶金职业技术学院09级制作说明书
8 （二）工件编程程序：
OXHG1（钻工艺孔） %001 G54X0Y0Z50 M03S900 G99G81X-44Y45Z-30R3F60 X44 Y-45 X-44 X-37Y17 X37 X0Y11 X16.5Y27.5 X0Y44 X-16.5Y27.5 X0Y-27.5 G00Z50 X0Y0 M05 M30
OXHG2(外轮廓） %002 G54X0Y0Z50 M03S900 G00Y-70 Z-5 G01G41X-5Y-64F100D01 G03X0Y-58R5 G01X-32.4674Y-58 G0338.6773Y-47.7692R7 G02X42.1538Y-39.2911R7 G03X47Y-32.6307R7 G01Y32.6307F100 江西冶金职业技术学院09级制作说明书 9 G03X42.1538Y39.2911R7 G02X38.6773Y47.7692R7 G03X32.4674Y58R7 G01X-32.4674F100 G03X-38.6773Y47.7692R7 G02X-42.1538Y39.2911R7 G03X-47Y32.6307R7 G01Y-32.6307F100 G03X-42.1538Y-39.2911R7 G02X-38.6773Y-47.7692R7 G03X-32.4674Y-58R7 G01X0F100 G02X-5Y-64R5 G40G00X0Y-70 Z50 M05 M30
OXHG9(内轮廓） %009 G54X0Y0Z50 M03S900 G00X0Y-27.5 G01Z-8F100 G41G01X-10Y-45D01 G03X0Y-55R10 G01X32.4674 G03X36.0159Y49.1538R4 G02X41.2308Y-36.4366R10 G03X44Y-32.6307R4 G01Y32.6307 G03X41.2308Y36.4366R4 G02X36.0159Y4931538R10 G03X32.4674Y55R4
