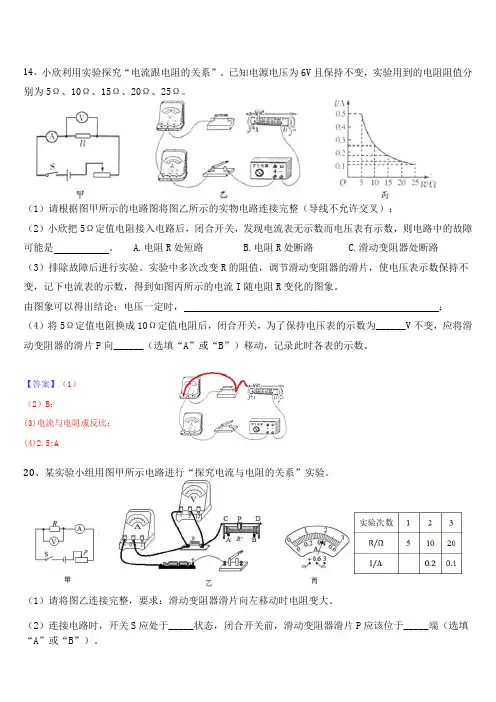

14、小欣利用实验探究“电流跟电阻的关系”。
已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是。
A.电阻R处短路 B.电阻R处断路 C.滑动变阻器处断路（3）排除故障后进行实验。
实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。
由图象可以得出结论：电压一定时，；（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为______V不变，应将滑动变阻器的滑片P向______（选填“A”或“B”）移动，记录此时各表的示数。
【答案】（1）（2）B；(3)电流与电阻成反比；(4)2.5;A20、某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
（1）请将图乙连接完整，要求：滑动变阻器滑片向左移动时电阻变大。
（2）连接电路时，开关S应处于_____状态，闭合开关前，滑动变阻器滑片P应该位于_____端（选填“A”或“B”）。
（3）闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是_____。
（4）排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为_____A。
（5）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向____（选填“A”或“B”）端移动滑片，直至电压表示数为_____V时，读出电流表的示数。
再更换20Ω定值电阻继续实验，实验数据记录在表格中。
由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成___________。

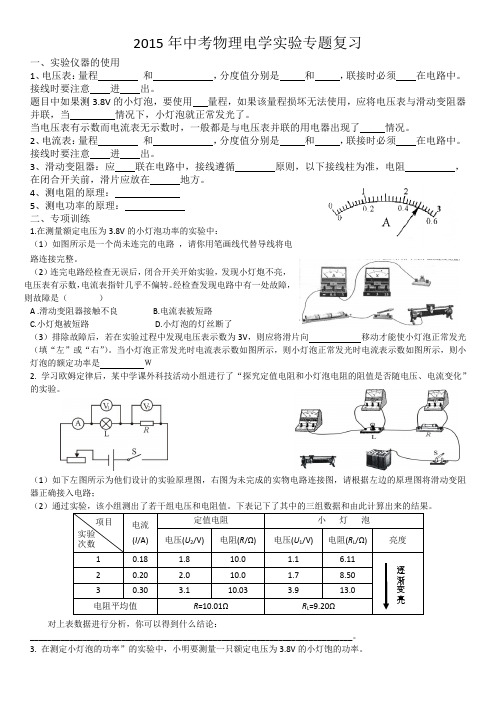

2015年中考物理电学实验专题复习一、实验仪器的使用 1、电压表：量程 和 ，分度值分别是 和 ，联接时必须 在电路中。
接线时要注意 进 出。
题目中如果测3.8V 的小灯泡，要使用 量程，如果该量程损坏无法使用，应将电压表与滑动变阻器并联，当 情况下，小灯泡就正常发光了。
当电压表有示数而电流表无示数时，一般都是与电压表并联的用电器出现了 情况。
2、电流表：量程 和 ，分度值分别是 和 ，联接时必须 在电路中。
接线时要注意 进 出。
3、滑动变阻器：应 联在电路中，接线遵循 原则，以下接线柱为准，电阻 ，在闭合开关前，滑片应放在 地方。
4、测电阻的原理：5、测电功率的原理： 二、专项训练1.在测量额定电压为3.8V 的小灯泡功率的实验中：（1）如图所示是一个尚未连完的电路 ，请你用笔画线代替导线将电路连接完整。
（2）连完电路经检查无误后，闭合开关开始实验，发现小灯炮不亮，电压表有示数，电流表指针几乎不偏转。
经检查发现电路中有一处故障，则故障是（ ）A .滑动变阻器接触不良 B.电流表被短路 C.小灯炮被短路 D.小灯泡的灯丝断了（3）排除故障后，若在实验过程中发现电压表示数为3V ，则应将滑片向 移动才能使小灯泡正常发光（填“左”或“右”）。
当小灯泡正常发光时电流表示数如图所示，则小灯泡正常发光时电流表示数如图所示，则小灯泡的额定功率是 Ｗ2. 学习欧姆定律后，某中学课外科技活动小组进行了“探究定值电阻和小灯泡电阻的阻值是否随电压、电流变化”的实验。
（1）如下左图所示为他们设计的实验原理图，右图为未完成的实物电路连接图，请根据左边的原理图将滑动变阻器正确接入电路；（2对上表数据进行分析，你可以得到什么结论：__________________________________________________________________________。
3. 在测定小灯泡的功率”的实验中，小明要测量一只额定电压为3.8V 的小灯饱的功率。

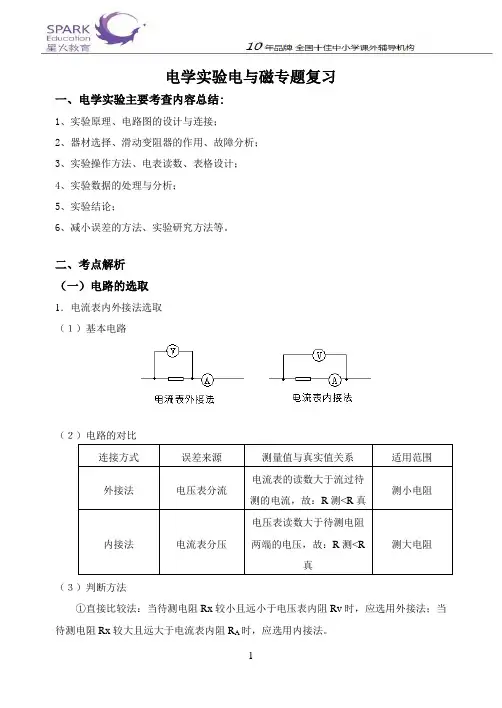

电学实验电与磁专题复习一、电学实验主要考查内容总结:1、实验原理、电路图的设计与连接；2、器材选择、滑动变阻器的作用、故障分析；3、实验操作方法、电表读数、表格设计；4、实验数据的处理与分析；5、实验结论；6、减小误差的方法、实验研究方法等。
二、考点解析（一）电路的选取1．电流表内外接法选取（１）基本电路（２）电路的对比 连接方式误差来源 测量值与真实值关系 适用范围 外接法 电压表分流电流表的读数大于流过待测的电流，故：R 测<R 真测小电阻 内接法 电流表分压 电压表读数大于待测电阻两端的电压，故：R 测<R真测大电阻 （３）判断方法①直接比较法：当待测电阻Rx 较小且远小于电压表内阻Rv 时，应选用外接法；当待测电阻Rx 较大且远大于电流表内阻R A 时，应选用内接法。
②临界值法：当待测电阻R x <V A R R 时，视Rx 为小电阻，应选用外接法；当R x >V A R R 时，视Rx 为大电阻，应选用内接法；当R x ＝V A R R 时，两种接法均可。
2．滑动变阻器分压式、限流于接法选取（１）基本电路（２）电路的对比调节范围限流式电路 分压式电路 电压调节范围 U RR U R x x →+ ０→U 电流调节范围 x x R U R R U →+ ０→xR U 说明：U 为电源端电压，R 为滑动变阻器最大电阻，Rx 为待测电阻阻值。
（３）判断方法①负载电阻Rx 远大于滑动变阻器总电阻R ，须用分压式接法，此时若采用限流式接法对电路基本起不到调节作用。
②要求负载上电压或电流变化范围大，且从零开始连续可调，须用分压式接法。
③采用限流电路时，电路中的最小电流（电压）仍超过电流表的量程或超过用电器的额定电流（电压）时，应采用变阻器的分压式接法。
④负载电阻的阻值Rx 小于滑动变阻器的总电阻R 或相差不大，并且电压表、电流表示数变化不要求从零开始起调，可用限流式接法。
⑤两种电路均可使用时应优先用限流式接法，因为限流式接法总功率较小。
初中物理电学实验复习专题一、串、并联电路的电流、电压、电阻关系1、为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是： 3节干电池串联作电源、两个标为2.5V 字样的小灯泡、一只电流表、一个开关、导线若干.他的实验设想是：首先将实验器材连成如图所示的电路，然后用电流表选择恰当的量程分别测出A、B、C三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系.请你分析说明小明同学这一实验方案中存在哪些的不足，并提出相应的改进意见.2、下列是某实验中的三个电路图，请仔细观察后回答．(1)该实验探究的问题是______________________________________________(2)你的结论是_________________________________________________________；(3)夏荷同学探究出的结论是：串联电路中的总电压大于任何一个用电器两端的电压。
秋宁同学的结论是：串联电路中的总电压等于各个用电器两端的电压之和。
对他们的结论，你如何评估?3、研究串联电路电阻：小刚学习了“串联电路中电流的规律”和“串联电路中电压的规律”觉得不过瘾，在学习了欧姆定律后他就想探究“串联电路中电阻的规律”，请思考后回答下列问题。
（5分）（1）小刚进行探究“串联电路中电阻的规律”的实验原理是___________________。
（2）该探究实验除电源、导线、6个阻值不同的定值电阻（每次实验用2个电阻）外还需要_____________。
（3）帮助小刚画出实验电路图。
（4）小刚通过实验得出的数据计算出三组电阻值如下表：实验次数R1/ΩR2/ΩR3/Ω1 102 122 5 1 63 6 8 14观察分析上表数据可知“串联电路中电阻的规律”是_________________________________。
二、探究影响电阻大小的因素1、如图所示，在M、N之间分别接入横截面积相等而长度不同的镍铬合金线AB和CD，AB比CD长．当开关闭合后，发现接入AB时，电流表示数比较小，这说明导体的电阻跟导体的________有关，其关系是______________．2、如上图所示，用酒精灯给细铁丝制的线圈加热，则电流表的示数会变________，表明导体的电阻在变____________，可见导体的电阻还与__________有关．3、在探究导体电阻大小与哪些因素有关的实验中，下表是“方博科技实验小组”在实验中所用导体的相关物理量的记录：请问：（l）要探究导体电阻大小与长度是否有关，应选用A与两根导体；（2）要探究导体电阻大小与横截面积是否有关，应选用A与两根导体。
（3）以上研究问题的科学方法是采用了“法”。
4、小明和小华做“探究导体电阻大小与长度关系”的实验。
他们准备在图22中的A、B两点间接人待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下：(1)他们应选择序号为的两根电阻丝来探究；(2)正确选择后，他们将所选电阻丝分别接入A、B两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。
实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接人电路的电阻丝的阻值(选填“较大”或“较小”)，同时小华发现第二次实验中灯泡不亮，你认为原因是(3)以上(2)中判断电阻大小关系的方法在初中物理中经常用到，以下描述中能体现这种方法的是( )A．水压使水管中形成水流，类似地，电压使电路中形成电流B．根据物质在常态下的形状和体积是否固定，可将物质分为三态C，通过观察木块被运动物体撞后移动距离的大小，可比较运动物体动能的大小D．研究滑动摩擦力大小与压力大小的关系，应控制接触面粗糙程度相同(4)科学研究表明：在导体的材料、横截面积和温度相同的条件下，导体电阻的大小与长度成正比。
你认为他们用上述(2)中的方案能否得到这个结论?请用欧姆定律加以解释。
(5)若电流表损坏，换用一只电压表，仍然利用上述器材来探究导体电阻的大小与长度是否成正比，请画出一个能反映该实验原理的电路图。
(电阻丝用电阻符号表示，导线根数不限。
三、研究电流跟电压、电阻的关系主要考查：1、连接实物图（电表选择量程）2、滑动变阻器的作用及实验的方法-----控制变量法3、分析数据得结论4、改变电阻值后怎样移动滑动变阻器5、根据欧姆定律计算数据填表或填空1、下面是某组同学采用控制变量法来研究电流与电压、电阻关系的实验：(1)、根据电路图连接实物图。
(2)、以下是该小组的实验数据的记录，请将数据不全部分补全。
表1 U=___V 恒定不变。
(实验中更换电阻R 1) 表2 R=___Ω恒定不变。
(3)、分析表1 数据可得结论________________________________________________； 分析表2 数据可得结论____________________________________________________； 在表1的实验中滑动变阻器的作用是________________________________________； 在表2的实验中滑动变阻器的作用是________________________________________。
2、孙楠同学用如图所示的电路研究导体中的电流跟导体电阻的关系，他先后将5Ω、15Ω和25Ω的定值电阻接入电路A 、B 两点间，闭合开关S ，读出电流表示数（如下表）。
由实验数据可以看出电流I 与电阻R并不成反比。
问：（1）该实验中选错了什么器材？请你说出应换用的器材。
（2）为保证实验正确进行，还需要什么仪器？3、为了探究电流与电压的关系，小华设计了图13所示的实验电路图．（1）实验选用的器材如图14所示，其中电源为2节干电池，定值电阻为10Ω，滑动变阻器标有“10Ω 2A ”字样，则实验时电压表应选用的量程为V ，电流表应选用的量程为 ．电压U (V) 1.534.5电流I (A)0.30.60.9电阻R (Ω)51020电流I (A)0.80.40.2A VR RS（2）请根据电路图用笔画线代替导线，将图14中的元件连成电路．要求：滑动变阻器的滑片向左移动时，电流表的示数变大．（3）右表是小华探究电流与电压关系时记录的几组实验数据，通过对表中数据的分析，可得到的初步结论是：．实验次数 1 2 3 4 5电压/V 1.0 1.5 2.0 2.5 2.8电流/A 0.10 0.15 0.20 0.25 0.284、、小刚同学通过实验，探究电流随电阻变化的规律。
得到的实验数据如下表。
（l）实验中加在导体两端的电压是_________V。
（2）请在坐标系上画出电流随电阻R变化的图像。
（3）分析表中的数据或图像，你能得出什么探究结论？四、测定小灯泡电功率○1电路图及实物连接主要考查：1、实验的原理、滑动变阻器的作用及闭合开关前滑动变阻器应移到最大阻值2、画出实验电路图3、根据电路图连接实物图（电表量程的选择及滑动变阻器的接法）4、未接完的实验电路，请用笔画线代替导线，完成电路连接5、电路连接错误进行改错例：在“测定小灯泡额定功率”的实验中，已知电源电压为6伏，小灯泡的额定电压为3．8伏。
正常发光时灯丝电阻为10Ω～15Ω。
（1）实验的原理是________________；滑动变阻器的作用是________________。
（2）在左边的方框内画出实验的电路图，并把图10-甲的实物连接好；(3)在图的甲乙两圆圈中填上所用电流表和电压表的符号。
(4)图(甲)是未接完的实验电路，请用笔画线代替导线，完成电路连接。
闭合开关时，应使滑动变阻器接入电路的阻值为最大，所以变阻器的滑片P 要置于 端(选填“A ”或“B ”) 实验时发现电压表示数为2V ，为测额定功率应将滑动变阻器滑片P 向_____移动，使电压表示数为______V 。
(5)小芳在做测量灯泡电功率实验时，所连的实物如图８所示，请你检查图８的连线是否有错，若有错处，在该图中改正（在错误的连线上打“×”，改正的连线在图中画线表示，连线不要交叉）并在方框内画出正确的电路图．○2电路故障判断 主要考查： 1、电表连接故障 2、小灯泡断路或短路 3、滑动变阻器连接错误 4、电表连接错误 5、电路元件接触不良 例：（1）小刚连接好电路后，闭合开关，发现电流表指针偏向0刻线的左侧，电压表指针偏向3（15）刻度线的右侧，其原因为：____________;_________________________.（2）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。
于是小刚提出以下猜想：A ．可能是灯丝断了B ．可能是小灯泡短路C ．可能是变阻器开路 究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。
下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。
（3分）（3）若闭合开关，灯不亮，电压表示数接近6伏，电流表示数几乎为零，出现这种现象的原因可能是 。
（4）另一位同学连接的实验电路，闭合开关后发现电流表指针偏转，电压表指针不动该故障的原因是( )A ．灯泡灯丝断了B ．电流表接线短路C ．电源接触不良D ．灯座接线短路 （5）闭合开关，发现灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）且小于6V 。
具体原因是______________________________________。
（6）闭合开关，发现灯泡发光较亮，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）且小于6V 。
具体原因是______________________________________。
（7）另一位同学连接的实验电路，闭合开关后，移动滑动变阻器的滑片发现电流表、电压表示数变化相反，出现这种现象的原因可能是 。
（8）实验中，小刚在闭合开关S 后发现两电表的指针正常偏转，但总在晃动，无法准确读数，电流表电压表 判断结果示数不为零 示数为零示数为零 示数不为零示数为零 示数为零造成此现象的原因可能是。
○3其它主要考查：1、选择变阻器的规格2、电压表15V量程坏了，怎么测额定功率？3、找错误4、此电路图还能完成的电学实验例：（1）、一个额定电压是 3.8V的小灯泡，其正常工作时通过的电流约为 0．2A。
小明想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格为“10Ω 1A”、“50Ω 0．5A”和“1kΩ 0.1A”的滑动变阻器，导线若干，电源（电压为12V）.小明设计了电路图，通过分析你认为小明应选用规格______________的滑动变阻器。
