无线通信设备安装工程

上一页 下一页 返回
任务1安装铁塔及金属构件
• 各层设6付2. 5 m高的天线抱杆。每层平台按设置6付定向天线(天线 迎风面为0.6mX2m)设计。铁塔平台形状及尺寸可参见图7-5。
• (四)铁塔基础 • 铁塔基础施工应根据建设单位确定的征地范围，平整场地，根据施工
图进行准确的定位放线，并确定相应的绝对标高，特殊位置应判断铁 塔和机房地形摆布位置的安全性和可行性。 • 根据放线要求和施工图规定进行基础人工开挖，开挖时若遇坚硬岩石， 严禁采用爆破方法进行施工。 • 基础开挖必须有施工单位的技术督导现场监督，及时核对当地的实际 地质条件与地勘结果，若有偏差，需立即通知设计单位，对设计进行 复核和变更。
• 通信铁塔按固定方式可分为自立式铁塔和楼顶铁塔两种。自立式铁塔 是指依靠基础、钢结构及拉线等方式自行直立的通信铁塔，一般安装 在较空旷的乡村或山区，由于自身重量较重，较少安装在建筑物楼顶。 自立式通信铁塔如图7-1,图7-2所示。
下一页 返回
任务1安装铁塔及金属构件
• 楼顶铁塔通常利用建筑物的高度，把通信天线安装在建筑物顶的铁塔 上.由于利用了建筑物的高度可以大大地降低铁塔的成本;屋顶塔建设 灵活、形式多样，可以根据实际情况选择抱杆、拉线塔、自立塔等; 针对一些有特殊要求的地区可以使用不破坏屋面防水层的直落式屋顶 塔，屋顶塔目前广泛应用于移动通信行业。楼顶通信铁塔如图7-3所 示。
• 校正后铁塔基脚螺钉必须涂抹凡士林并用C15混凝土包封。 • 除地脚螺栓外，严禁使用垫片;同时地脚螺栓最多使用不得超过3个垫
片。
• 三、安装楼顶塔
• (一)设计要求与布置原则 • 楼顶塔设计时应考虑是新建还是改造，新建楼顶塔是与建筑物同时考
虑的，将塔和建筑物从造型、工艺要求、结构受力到施工安装作通盘 考虑，使塔桅结构与建筑物比较协调，做到安全适用，技术先进，经 济合理，施工方便。
上一页 下一页 返回
任务1安装铁塔及金属构件
• 若安装时损坏了屋面防水结构，需请专业施工队伍对损坏处重做防水 处理。屋面防水等级与原防水等级相同;若没有明确，则按11级防水 等级处理。
• 四、安装铁塔附属金属构件 • (一)基本要求 • 铁塔附属金属结构件包括室内外走线架、走线架吊杆、走线架支撑杆、
• (2)钢管塔。钢管塔分四柱和三柱钢管塔.,其优点:同等设计条件下,稳 固性高.具有高抗风、抗震能力.塔根基比角钢塔小.适用于狭窄场地或 距建筑物较近的情况;缺点:造价高于角钢塔。
上一页 下一页 返回
任务1安装铁塔及金属构件
• (3)角钢塔。角钢塔是最普遍的塔形.是一种通过角钢拼装而成的空间 格构式高耸结构.自立塔具有天线承载力大、空间刚度大、高度范围 广等优点.广泛应用于通信铁塔的建设中.是目前应用最广泛的塔形之 一。它制作安装简便.经济适用,是铁塔建设的首选。
上一页 下一页 返回
任务1安装铁塔及金属构件
• 基坑(槽)开挖至设计要求深度，并预留相应的管道孔位后，由建设、 铁塔设计、地勘、监理等有关人员进行现场验槽，经检验合格后应及 时并一次性浇筑硷垫层封闭地基，若有疑问或不符合要求应及时处理 整改。
• 基础砼浇筑完工后，由建设单位随工代表、土建施工单位、安装施工 单位、监理单位进行联合验收，必须取得基础验收的合格资料(塔脚 跨距，对角线尺寸和水平标高等)。基础的验收按GB50202 2002 《建筑地基基础工程施工质量验收规范》。
• (六)安装铁塔 • 铁路基础混凝土达到规定的强度要求后进行铁塔安装，安装前应对基
础的定位轴线、基础轴线和标高、地脚螺栓位置和标高等进行检查并 办理交接验收。 • 安装时应对钢构件的质量再次进行检查，并按从下至上程序进行。角 钢螺栓连接牢固，边安装边检查塔体中心垂直度和塔身对角线的准确 性，安装完毕随即进行自检校正。
任务1安装铁塔及金属构件
• (六)对楼面的承重要求 • 三角塔布置在楼顶屋面，塔底板下宜作钢筋混凝土基墩，塔底板通过
基墩的地脚锚栓固定在楼顶屋面，地脚锚栓规格不小于M20 。 • 楼面承重结构位置确定的根开小于3m时，基础墩底板宜作整块浇筑，
以增大基础墩与楼面的接触面积，使楼面的承重满足单位面积上的承 重力底板厚度不小于200 mm，其下布双向单层钢筋，3个基墩和底 板整体浇筑。
上一页 下一页 返回
任务1安装铁塔及金属构件
• 8~12 m以下的使用桅杆塔，并配有必要的钢制柔性拉线，使其牢固; • 12~15 m的使用边宽宜为3m的升高架(根开为3m的组合抱杆，杆身
截面宜为三角形，结构边宽500 mm)，并配有必要的钢制柔性拉线， 使其牢固; • 15~25 m的使用边宽宜为4m的升高架(根开为4m的组合抱杆)，并配 有必要的钢制柔性拉线，使其牢固; • 25 m以上的铁塔必须使用自立铁塔，天线维护平台采用正六边形结 构。 • 所有自立式铁塔的天线维护平台在建设上应按两层设置，第一层平台 在铁塔塔高垂直下方2m位置处;第二层平台在第一层平台垂直下方 5m处，平台外栏高1.1m。
上一页 下一页 返回
任务1安装铁塔及金属构件
• 基墩的地脚锚栓首选和建筑物的柱、梁内的钢筋电焊连接或在柱内打 孔将地脚锚栓插入柱内后再布水平受力钢筋，受力钢筋直径不宜小于 8 mm，间距在100~200 mm，其双向单层布置，当地脚锚杆不能与 建筑物锚固或建筑物结构钢筋焊接时，必须考虑增大基墩底板面积， 同时对塔桅的拉线地锚的抗拉强度做加强措施。
• (二)铁塔建设的基本要求 • 自立式铁塔的抗地震能力为高于当地烈度1度，使用年限大于50年;铁
塔结构的安全等级为二级;所有铁塔设计、施工前必须委托有资质的 地勘单位进行地勘，并提供地勘报告交铁塔设计部门，作为设计依据。 地勘不得少于2孔，深度不得少于8 m。 • (三)铁塔升高架规格 • 8m以下使用天线抱杆支撑杆;
• (五)制作铁塔 • 铁塔塔体制作必须严格按设计图纸和有关规范进行。
上一页 下一页 返回
任务1安装铁塔及金属构件
• 铁塔生产中对采用的钢材必须进行质量检查，随货同行并加盖销售红 章的材质合格证，进行外观及尺寸检查。
• 对采用的钢材必须按规定取样试验后方可进行放样，切割下料、打孔、 初(试)装、热浸锌。焊接连接中的焊条、螺栓应符合国家标准要求。
• (二)布置原则 • 塔桅在建筑物平面布置时，要尽量对称，避免地震时产生扭转。 • 尽量不要将塔桅布置在角柱、边柱上，以免漏雨和冻结。 • 塔桅的安装基础尽量放置在主梁或柱子上，以便将塔桅的塔柱内力传
递给整座建筑物或尽量传递给更多的柱子。
上一页 下一页 返回
任务1安装铁塔及金属构件
• 如条件允许，加大塔的根开值，以降低塔柱对建筑物柱的压力或拉力。 • (三)安装支撑杆 • 天线支撑杆高度不宜大于8m(不含避雷针段)。 • 天线支撑杆的安装方式分为女儿墙式安装和直立式安装。 • 直立式安装方式需在楼面做基础，用硬撑杆方式固定支撑杆。该方式
• 通信铁塔按材料可分为:角钢塔.钢管塔;按结构可分为:四柱角钢塔(自 • 立或拉线)、四柱钢管塔(自立或拉线)、三柱钢管塔(自立或拉线)、单
管塔(独管塔)、拉线塔。单管塔、钢管塔、角钢塔、拉线塔优缺点比 较说明如下。
上一页 下一页 返回
任务1安装铁塔及金属构件
• (1)单管塔。单管塔是由单根钢管构成的用于无线通信的自立式高耸 结构，其主体为圆形或多边形截面焊接钢管。单管塔具有外形简洁美 观、构造简单、占地面积小的优点，并可对塔身美化，改造为仿生塔、 造型塔，广泛应用于城区街道、风景区及其他要求美观的区域。最大 优点:占地面积少，多用于城市风景区或其他要求美观的场所;缺点:成 本高于以下任何一种塔形，因为独管塔馈线引下和人员攀登都不方便， 加之造价较高，仅用于特殊要求的环境。
• 螺栓的连接必须按图进行，螺栓强度等级不得低于4. 8级，铁塔底端 连接螺栓必须采用防盗螺栓。为使构件紧密组合，螺栓贴面上严禁有 电焊、气割、毛刺等不洁物。
• 螺栓孔应采用钻成孔，螺栓孔严禁采用气割扩孔和长孔，螺栓应自由 穿入孔内，不得强行敲打。
上一页 下一页 返回
任务1安装铁塔及金属构件
• 螺栓的拧紧应分初拧和终拧(对于大节点应分初拧、复拧和终拧)，严 禁使用垫片，螺栓终拧前严禁淋雨。

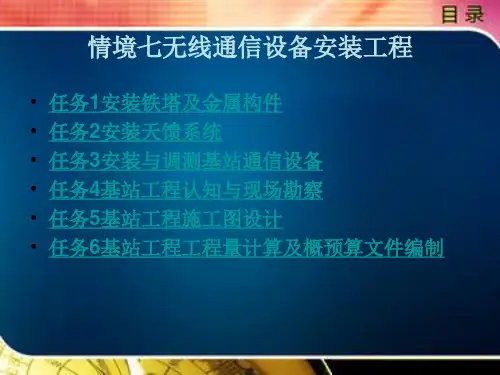

情境七无线通信设备安装工程
• 任务1安装铁塔及金属构件 • 任务2安装天馈系统 • 任务3安装与调测基站通信设备 • 任务4基站工程认知与现场勘察 • 任务5基站工程施工图设计 • 任务6基站工程工程量计算及概预算文件编制
任务1安装铁塔及金属构件
• 一、通信铁塔概述
• 通信铁塔是为满足各种通信设备天线(微波、GSM, CDMA等)挂高要 求而专门设计的钢结构支撑产品，由塔体、平台、避雷针、爬梯、天 线支撑等钢构件组成，并经热镀锌防腐处理，主要用于微波、超短波、 无线网络信号的传输与发射等。
• (4)拉线塔。拉线塔的优点是:用钢量少.经济实惠.节约成本.但占地面 • 积大;另外拉线塔易受外力破坏,一旦拉线受损即造成倒塔;拉线塔受风
力作用还会发生摆动和水平扭动,采用微波传输的基站慎用。
• 二、安装自立式铁塔
• (一)铁塔建设流程 • 铁塔建设必须委托具备相应资质的地质勘察、设计、监理、施工等单
上一页 下一页 返回
任务1安装铁塔及金属构件
• 塔桅结构的选型是支撑杆、桅杆、三角塔等塔体时.其特点是体型小、 重量轻、风荷载小.由此而产生的作用力弯矩相对较小.可根据对建筑 物楼顶结构的实际考察确定，只要能找出屋面下的承重柱、梁或墙体 结构和拉线地锚的合适位置，可不用进行原建筑物的承载能力验算， 但必须确定塔桅结构、地锚结构对旧有建筑物结构的连接、锚固是可 靠的，安全的。
的材质、基础隐蔽工程、制作工艺质量是否符合设计要求进行核查， 建设单位进行抽查;对铁塔基础隐蔽工程要组织验收。验收报告要有 施工、监理、建设单位随工代表签字，验收报告一式四份，由设计、 施工、监理、建设单位各持一份。
上一页 下一页 返回
任务1安装铁塔及金属构件
• 铁塔基础施工完成后，由建设单位通知铁塔施工单位组织塔件运抵施 工现场，监理单位负责对塔材规格、材质和其表面防腐制作工艺情况 进行检查，合格后进行铁塔安装。
上一页 下一页 返回
任务1安装铁塔及金属构件
• 铁塔杆件安装前应检查杆件编号，并检查杆件的螺栓间距尺寸。结构 吊装时应采取适当的措施，以防止过大的弯扭变形。结构吊装就位后， 应及时系牢支撑及其他联系构件，保证结构的稳定性。
• 所有上部构件的吊装，必须在下部结构就位，校正系牢支撑构件以后 才能进行。
如三角圈、卸扣、花兰螺旋、钢丝绳夹、缠绕线等均为热浸锌件，其 规格应和拉线的钢绞线强度相匹配。 • (五)安装三角塔 • 结构要求:平面布置以等边三角形为主，由于楼顶屋面下承重结构不 能满足根开要求时，可作等腰三角形的平面布置。其选型、设计应满 足“设计要求”和“楼顶塔桅结构布置时的原则”要求。
上一页 下一页 返回
• (七)屋面防水处理 • 走线架垂直于女儿墙面安装时，可通过三脚支架固定走线架在女儿墙
上，避免直接在屋面安装而破坏屋面防水体系。 • 走线架平行于屋面安装时，需在屋面新做若干支撑脚架或水泥墩，走
线架通过支撑脚架直接放置在屋面上(见图7-6)，或走线架安装在水泥 墩上，避免走线架因直接安装在屋面上而破坏屋面防水体系。
支撑杆高度应小于6 m。 • (四)安装抱杆(拉线或桅杆) • 8~12 m既可以使用桅杆塔，也可以使用三角塔。但首选三角塔，屋
顶安装条件不具备时，再选择桅杆塔。桅杆塔身段根据使用荷载和工 艺要求，采用钢管。
上一页 下一页 返回
Βιβλιοθήκη Baidu
任务1安装铁塔及金属构件
• 1.拉线布置 • 2.材料选用 • 焊条同手工电弧焊要求; • 拉线用热浸锌钢绞线，规格不小于7/2.0的热浸锌钢绞线，其他配件
位进行。
上一页 下一页 返回
任务1安装铁塔及金属构件
• 铁塔设计单位按照勘察纪要和地质勘察报告进行铁塔工程设计(包括 铁塔基础设计)。
• 屋面铁塔建设流程如图7-4所示。 • 铁塔设计完成后，由建设单位组织地质勘察、设计、监理、施工等相
关单位对铁塔设计图纸进行会审。 • 铁塔设计会审通过后，在基础施工过程中，监理单位负责对所用材料
