最新住宅设计规范gb0096-讲解

28
图10.5.3 凸窗台护栏高度示意图
29
图10.5.3 凸窗台护栏高度示意图
30
❖ JGJ113-2009 建筑玻璃应用技术规程 ❖ 7.2.5 室内栏板用玻璃应符合下列规定： ❖ 1 不承受水平荷载的栏板玻璃应使用符合本
规程表 7.1.1-1的 规定、 且公称厚度不小于 5mm 的 钢 化 玻 璃 ， 或 公 称 厚 度 不 小 于 6.38mm的夹层玻璃；
❖ 窗台距楼面的高度明确为净高，如果有高度 低于或等于0.45m可踏面时，窗台高度应从 可踏面起算。
12
13
❖ 5.8.2 当设置凸窗时应符合下列规定： ❖ 1 窗台高度低于或等于0.45m时，防护高度
从窗台面起算不应低于0.90m； ❖ 2 可开启窗扇窗洞口底距窗台面的净高低于
0.9m时，窗洞口处应有防护措施。其防护高 度从窗台面起算不应低于0.90m；（补注： 贴窗护栏高度从窗台面起算，无论窗台多高）
22
❖ 低窗防护方式： ❖ 1设置贴窗、贴墙或落地内护栏； ❖ 2外置贴窗、贴墙外护栏； ❖ 3距楼地面0.8m（0.9m）以下采用满足防护
安全要求的固定窗。
23
❖ 低窗台凸窗防护方式： ❖ 1设置贴窗内护栏； ❖ 2设置贴窗外护栏； ❖ 3距窗台面0.8m（0.9m）以下采用满足防护
安全要求的固定窗。
❖ 阳台是“附设于建筑物外墙，供人活动的空 间”。栏杆或栏板的构造一般与窗台不同， 人站在阳台前比站在窗前有更加靠近悬崖的 眩晕感。根据人体重心稳定和心理要求，阳 台栏杆应随建筑高度增高而增高。
8
阳台栏杆防护高度与窗台高度的差异
窗台高度
阳台栏杆防护高度
9
❖ 5.6.4 封闭阳台栏板或栏杆也应满足阳台栏 板或栏杆净高要求。七层及七层以上住宅 和寒冷、严寒地区住宅宜采用实体栏板。
14
❖ 2.0.15 凸窗——凸出建筑外墙面的窗户。 ❖ 条文说明：2.0.15 凸窗既作为窗，在设计和
使用时就应有别于地板（楼板）的延伸，也 就是说不能把地板延伸出去而仍称之为凸窗。 凸窗的窗台应只是墙面的一部分且距地面应 有一定高度。凸窗的窗台防护高度要求与普 通窗台一样，应按本规范的相关规定进行设 计。
❖ 封闭阳台也是阳台，由于封闭阳台不改变 人体重心稳定和心理要求，故封闭阳台栏 杆的高度不同于窗台高度，封闭阳台栏杆 也应满足阳台栏杆净高要求。
10
5.8门窗
❖ 5.8.1（强标）外窗窗台距楼面、地面的净高低于 0.90m时，应有防护措施。
❖ 条文说明：距离楼（地）面0.45m以下的台面、 横栏杆等容易造成无意识攀登的可踏面，不应计 入窗台净高。
21
❖ 改进措施： ❖ 《民用建筑设计通则》（GB50352－2005）
6.10.3窗的设置应符合下列规定： ❖ 4 临空的窗台低于0．80m时，应采取防护措
施，防护高度由楼地面起计算不应低于 0．80m； ❖ 注： ❖ 1 住宅窗台低于0．90m时，应采取防护措施； ❖ 2 低窗台、凸窗等下部有能上人站立的宽窗台 面时，贴窗护栏或固定窗的防护高度应从窗台 面起计算。
❖ 2.0.12平台——供居住者进行室外活动的上人 屋面或由住宅底层地面伸出室外的部据是： ❖ 1、窗台净高低于或等于0.45m的凸窗台
面，容易造成无意识攀登，其有效防护 高度应从凸窗台面起算，高度不应低于 净高0.90m；
16
17
❖ 2、实态调查表明，当出现可开启窗扇执手超 出一般成年人正常站立所能触及的范围，就 会出现攀登至凸窗台面关闭窗扇的情况，如 可开启窗扇窗洞口底距凸窗台面的净高小于 0.90m，容易发生坠落事故。所以本条规定可 开启窗扇窗洞口底距窗台面的净高低于0.90m 时，窗洞口处应有防护措施，其防护高度从 窗台面起算不应低于0.90m。
❖ （补注：综上两条条文说明，凸窗的开启窗 扇可触及时，可从窗台位置防护；不可触及 时，应贴窗防护。）
18
19
05SJ807民用建筑工程设计常见问题分析及图示——建筑专业
20
05SJ807民用建筑工程设计常见问题分析及图 示——建筑专业 2.4 临空低窗台与阳台等临空部位防护措施 常见问题：低窗未采取防护措施；宽窗台低窗、 凸窗为从窗台面起算防护高度。
住宅设计规范GB00962011讲解
5 套内空间
2
5.6 阳台

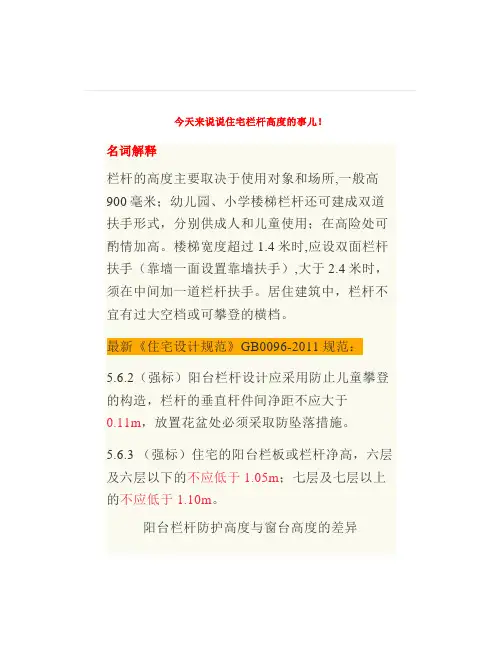

❖ 5.6.2（强标）阳台栏杆设计应采用防止儿童 攀登的构造，栏杆的垂直杆件间净距不应大 于 0.11m ， 放 置 花 盆 处 必 须 采 取 防 坠 落 措 施 。
7
❖ 5.6.3 （强标）住宅的阳台栏板或栏杆净高， 六层及六层以下的不应低于1.05m；七层及 七层以上的不应低于1.10m。
❖ 住宅窗台高度与一般民用建筑有区别。《民用建 筑设计通则》外窗窗台的净高规定为不低于 0.80m，住宅建筑的使用性质与一般民用建筑有 别，如距楼地面净高较低，容易发生儿童坠楼事 故，故窗台净高提至0.90m。
11
❖ 《民用建筑设计通则》规定了可踏面宽度大 于或等于0.22m，本规范对住宅窗台的防护 要求更加严格，水平栏杆等一律视为可踏面。 明确了住宅蹬踏面为小于0.45m即为蹬踏面， 此种情况下的任何踏面宽均算为蹬踏面。严 格了标准，明确该规范高于通则的住宅部分 内容。
31
❖ 2 承受水平荷载的栏板玻璃应使用符合本规程 表7.1.1－1的规定、且公称厚度不小于12mm 的钢化玻璃或公称厚度不小于16.76mm钢化 夹层玻璃。当栏板玻璃最低点离一侧楼地面 高度在3m或3m以上、5m或5m以下时，应使 用公称厚度不小于16.76mm钢化夹层玻璃。 当栏板玻璃最低点离一侧楼地面高度大于5m 时，不得使用承受水平荷载的栏板玻璃。
24
25
26
窗台低于0.9m时防护栏杆的设置
27
❖ 《全国民用建筑工程设计技术措施》（规划· 建筑·景观2009）
❖ 10.5.3 凸窗（飘窗）等宽窗台（宽度大于 0.22m的窗台），防护高度应遵守以下规定： 凡凸窗范围内设有宽度大于0.22m的窗台， 且低于规定高度h（900）的窗台，可供人攀 爬站立时，护栏或固定窗扇的防护高度一律 从窗台面算起；护栏应贴窗设置。常见的防 护形式见图10.5.3。
