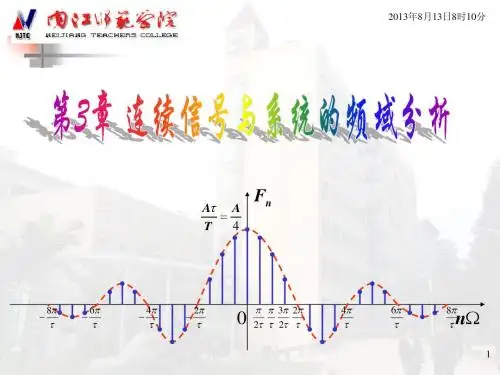

2 T T 0 f (t) cos(n1)tdt 信号的振幅频谱可以通过频谱分析仪直接测试得 到。图3-8为频谱分析仪的原理及两个测试结果。 3.1.2 周期信号的频谱 2. 双边频谱与信号的带宽 前面的分析是将周期信号分解为三角傅里 叶级数后得到的单边频谱图,这是因为其谱线 只出现在频率的正半轴。如将周期信号展开成 指数傅里叶级数,由于存在负频率,其频谱图 的谱线在频率的负半轴同时存在,故称为双边 频谱。现以周期矩形脉冲为例加以说明。 下面通过实际数据研究傅里叶级数是如何应用 的。图3-6(a)是实测的气温曲线。该曲线用每天 的平均气温表示,一年中共有365个数据构成。将 f (t)视为一个周期函数的一个周期段,则可以用 n 次谐波来逼近 f (t) ,如图3-6(b)~(g)所示。 根据分析计算,前10次谐波的傅里叶系数的幅度 和相位如下表: 矩形波傅里叶级数可改写为式(3-2)的形式,即 由此可画出其频谱图如图3-7所示 周期信号的振幅谱具有以下特点: 1)频谱图由频率离散的谱线组成,每根谱线代 表一个谐波分量。这样的频谱称为不连续频谱或离 散频谱。 2)频谱图中的谱线只能在基波频率 1 的整数 倍频率上出现。 3)频谱图中各谱线的高度,一般而言随谐波次 数的增高而逐渐减小。当谐波次数无限增高时、谐 波分量的振幅趋于无穷小。 f (t) a0 a1 cos1t b1 sin 1t a2 cos 21t b2 sin 21t an cos n1t bn sin n1t 或:
