钢丝绳的表达方式
首先说一下钢丝绳的表达方式：我们通常所说的钢丝绳一般为光面圆股钢丝绳(记NAT),一般情况下钢丝绳的捻向分为左捻(SZ)和右捻(ZS),一般公司生产的
都是右捻（ZS），SZ左捻也通常说是反捻，股的结构通常为:西鲁式为S,瓦林吞式为W,瓦西式为WS,填充式为Fi,压实股类记为K;绳芯通常分为:独立钢绳芯IWR(7*7的小股组成);股芯1*7;麻绳芯FC;剑麻NF;以及PP芯;镀锌分为A级、AB级、B级;抗拉强度:,1470，1570，1670MPa、1770,1870，1960MPa等。
举例说明钢丝绳的表示方法:
(1)ZZ.NAT 6*36WS+IWR-36mm 1670MPA 表示为：右同向捻，光面圆股钢丝绳,由6股组成,小股捻制为36丝的瓦西式结构,绳芯为独立钢绳芯7*7结构的IWR,直径为36mm,抗拉强度为1670MPa;
(2)ZS.ZAB 18*7+IWS-14mm 1770MPa代表右交互捻，AB级镀锌钢丝绳,由18
股组成,小股捻制为7根钢丝的普通结构,绳芯为股芯1*7结构,钢绳直径为14mm,抗拉强度为1770MPa;
(3)SZ.6*K31WS+IWR-28mm 1770MPa 代表左交互捻，光面钢丝绳,由6股组成,小股捻制为31丝的瓦西式结构,小股经过压实,用K表示,绳芯为独立钢绳芯7*7结构的IWR,钢绳直径为28mm,抗拉强度为1770MPa;

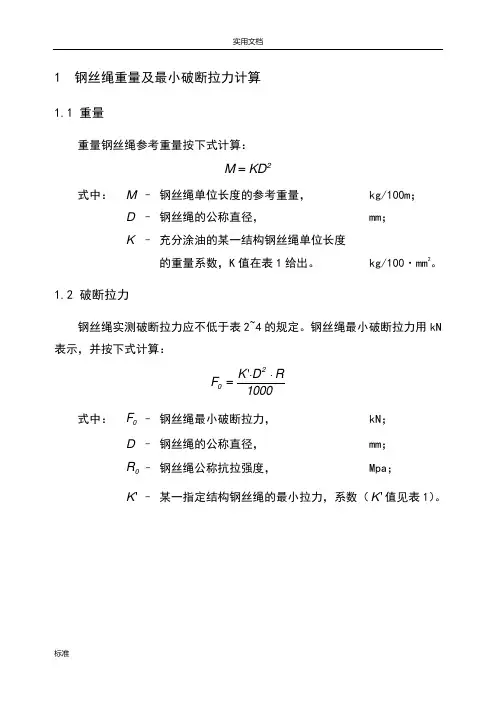

钢丝绳的重量和最小破段拉力的计算
计算钢丝绳的重量有一个公式：KD2/100。K的代表钢丝绳的重量系数，D代表钢丝绳的直径，6*19点接触类麻芯钢丝绳的重量系数为0.351，钢芯的为0.4；6*37点接触类钢丝绳麻芯的重量系数为0.346，钢芯为0.4，例如：
6*37+FC-15的重量为：0.346×15×15/100=0.78，也就是说15的钢丝绳一米大概0.779kg，1000米大概779kg。
6*37+iwr-24的重量为：0.4×24×24/100=2.304，也就是说24钢芯的钢丝绳一米大概重2.304kg，一千米大概2.3吨。

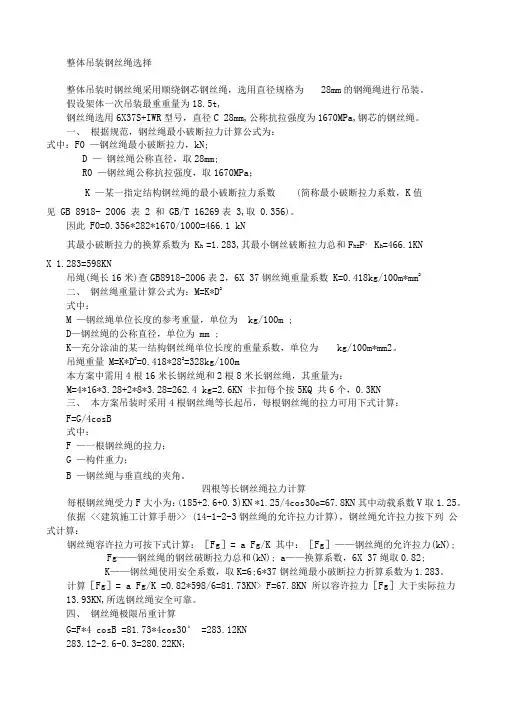

计算钢丝绳的最小破断拉力也有一公式：KD2×钢丝绳的抗拉强度/1000/10。K代表钢丝绳的最小破段拉力系数，D代表钢丝绳的直径，抗拉强度就是
1670,1770或1870MPA等, 例如6*19点接触类麻芯钢丝绳的最小破断拉力系数为0.307，钢芯的为0.332；6*37点接触类钢丝绳麻芯的最小破断拉力系数为0.295，钢芯为0.319，例如：
6*37+FC-15抗拉强度为1670，的最小破断拉力为：
0.295×15×15×1670/1000/10=11.08.
也就是说6*37+FC-15抗拉强度为1670的绳子最小破断拉力为11.08吨，按照矿用安全规定，吊物要用6倍的安全系数，吊人要用9倍的安全系数，也就是
说15的钢丝绳允许吊物的重量为：11.08/6=1.85吨，但是现实觉得6倍系数有些浪费，一般用4倍的安全系数，也就是11.08/4=2.77吨。
感兴趣的朋友可以加我QQ一起交流0，我电话
下面给大家发一个各种钢丝绳的系数表。
注释:
1.在第3项、第5项、第8项钢丝绳中，当股内钢丝的数目为19或19根以下时，重量系数应比表中所列的数小3%;
2.在第15项钢丝绳中,股含纤维芯6Vx21,6Vx24结构钢丝绳的重量系数和最小破断拉力系数应分别比表中所列的数小8%;6Vx30结构钢丝绳的最小破断拉力系数应比表中所列的数小10%;在第16项钢丝绳中，股为线接触结构6Vx37S钢丝绳的重量系数和最小破断拉力系数则应分别比表中所列的数大3%;
3.在第20项钢丝绳中，股为等捻距结构钢丝绳的重量系数和最小破断拉力系数应分别比表中所列的数大4%。
4.K1p重量系数是对聚丙烯纤维芯钢丝绳而言。
