四种典型全控型器件的比较
四种典型全控型器件的比较
一、对四种典型全控型器件的介绍
1、门极可关断晶闸管(GTO)
1）GTO的结构与工作原理
芯片的实际图形 GTO结构的纵断面 GTO结构的纵断面图形符号
GTO的内部结构和电气图形符号
2）工作原理：设计2较大，使晶体管V2控制灵敏。导通时1+2= 1.05更接近1，导通时接近临界饱和，有利门极控制关断，但导通时管压降增大。多元集成结构，使得P2基区横向电阻很小，能从门极抽出较大电流。下图为工作原理图。
2222
2、电力晶体管(GTR)
1）电力晶体管的结构：
内部结构电气图形符号
NPN型电力晶体管的内部结构及电气图形符号
2）工作原理：
在电力电子技术中，GTR主要工作在开关状态。晶体管通常连接成共发射极电路，GTR通常工作在正偏(I b＞0)时大电流导通；反偏(I b＜0)时处于截止状态。因此，给GTR的基吸施加幅度足够大的脉冲驱动信号，它将工作于导通和截止的开关状态。
3、电力场效应晶体管(Power MOSFET)
1）电力MOSFET的结构
MOSFET元组成剖面图图形符号电力MOSFET采取两次扩散工艺，并将漏极D移到芯片的另一侧表面上，使从漏极到源极的电流垂直于芯片表面流过，这样有利于减小芯片面积和提高电流密度。
2)电力MOSFET的工作原理：
当漏极接电源正极，源极接电源负极，栅源极之间电压为零或为负时，P型区和N-型漂移区之间的PN结反向，漏源极之间无电流流过。如果在栅极和源极间加正向电压U GS，由于栅极是绝缘的，不会有电流。但栅极的正电压所形成的电场的感应作用却会将其下面的P 型区中的少数载流子电子吸引到栅极下面的P型区表面。当u GS大于某一电压值U GS(th)时，栅极下面的P型区表面的电子浓度将超过空穴浓度，使P型反型
成N型，沟通了漏极和源极。此时，若在漏源极之间加正向电压，则电子将从源极横向穿过沟道，然后垂直(即纵向)流向漏极，形成漏极电流i D。电压U GS(th)称为开启电压，u GS超过U GS(th)越多，导电能力就越强，漏极电流i D也越大。
4、绝缘栅双极晶体管(IGBT)
1）基本结构
内部结构简化等效电路电气图形符号
2)绝缘栅双极晶体管(IGBT)的工作原理：
IGBT的驱动原理与电力MOSFET基本相同，它是一种压控型器件。其开通和关断是由栅极和发射极间的电压u GE决定的，当u GE为正且大于开启电压u GE(th)时，MOSFET内形成沟道，并为晶体管提供基极电流使其导通。当栅极与发射极之间加反向电压或不加电压时，MOSFET内的沟道消失，晶体管无基极电流，IGBT关断。
PNP晶体管与N沟道MOSFET组合而成的IGBT称为N沟道IGBT，记为N-IGBT。对应的还有P沟道IGBT，记为P-IGBT。N-IGBT和P-IGBT统称为IGBT。由于实际应用中以N沟道IGBT为多。
二、对四种典型全控型器件进行容量及频率比较
GTO的电压、电流容量较大，与普通晶闸管接近，因而在兆瓦级以上的大功率场合仍有较多的应用。目前，GTO的容量水平达6000A/6000V、 1000A/9000V ，频率为
1kHZ。
GTR是一种电流控制的双极双结大功率、高反压电力电子器件，具有自关断能力，其额定值已达1800V/800A/2kHz、1400v/600A/5kHz、600V/3A/100kHz。
电力场效应晶体管电流容量小，耐压低，一般只适用于功率不超过10kW的电力电子装置。开关时间在10~100ns之间，工作频率可达100kHz以上，是主要电力电子器件中最高的。
IGBT属于具有功率MOSFET的高速性能与双极的低电阻性能的功率器件。它的应用范围一般都在耐压600V以上、电流10A以上、频率为1kHz以上的区域。

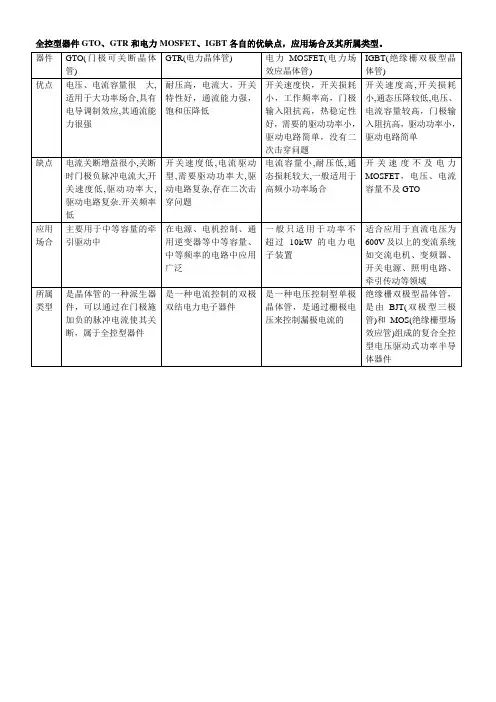

功率一览
工作频率由高到低
三、对四种典型全控型器件进行驱动方式及驱动功率比较
1、门极可关断晶闸管(GTO)
对门极驱动电路的要求：
1）正向触发电流i G。由于GTO是多元集成结构，为了使内部并联的GTO元开通一致性好，故要求GTO门极正向驱动电流的前沿必须有足够的幅度和陡度，正脉冲的后沿陡度应平缓。
2）反向关断电流﹣i G。为了缩短关断时间与减少关断损耗，要求关断门极电流前沿尽可能陡，而且持续时间要超过GTO的尾部时间。还要求关断门极电流脉冲的后沿陡度应尽量小。
GTO的驱动电路：
小容量GTO门极驱动电路较大容量GTO桥式门极驱动电路
2、电力晶体管(GTR)
1）对基极驱动电路的要求：
①由于GTR主电路电压较高，控制电路电压较低，所以应实现主电路与控制电路间的电隔离。
②在使GTR导通时，基极正向驱动电流应有足够陡的前沿，并有一定幅度的强制电流，以加速开通过程，减小开通损耗。
③GTR导通期间，在任何负载下，基极电流都应使GTR处在临界饱和状态，这样既可降低导通饱和压降，又可缩短关断时间。
④在使GTR关断时，应向基极提供足够大的反向基极电流，以加快关断速度，减小关断损耗。
⑤应有较强的抗干扰能力，并有一定的保护功能
2）基极驱动电路：
3、电力场效应晶体管(Power MOSFET)
电力MOSFET是一种压控型器件，图为其驱动：
电力MOSFET的一种驱动电路
4、绝缘栅双极晶体管(IGBT)
1）对驱动电路的要求：
