新人教版初三物理上册《串联和并联》知识
点讲解
知识点
串联电路
几个电路元件沿着单一路径互相连接，每个连接点最多只连接两个元件，此种连接方式称为串联。以串联方式连接的电路称为串联电路。
特点：开关在任何位置控制整个电路，即其作用与所在的位置无关。电流只有一条通路，经过一盏灯的电流一定经过另一盏灯。如果熄灭一盏灯，另一盏灯一定熄灭。
优点：在一个电路中，若想控制所有电路，即可使用串联的电路;
缺点：只要有某一处断开，整个电路就成为断路，即所相串联的电子元件不能正常工作。
并联电路
并联电路是电路、线路或元件为达到某种设计要求的功能的连接方式。特点是：干路的电流在分支处分两部分，分别流过两个支路中的各个元件。
串并联电路的识别
具体方法是：
用电器连接法：分析电路中用电器的连接方法，逐个顺
次连接的是串联;并列在电路两点之间的是并联。
电流流向法：当电流从电源正极流出，依次流过每个元件的则是串联;当在某处分开流过两个支路，最后又合到一起，则表明该电路为并联。
课后练习
两个灯泡串联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡__________;两个灯泡并联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡__________。
答案：也不亮仍然可以亮
思路解析：串联电路中电流的路径只有一条，电路中的某处断开，整个电路就断路。并联电路中电流的路径不只一条，如有一支路断开，其他支路仍可正常工作。
串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是__________联的，安装在教室里的几盏日光灯是联的__________。
答案：串并
思路解析：小彩灯中有一只灯泡不亮，一串彩灯都不亮，所以是串联的;教室里的灯其中一个不发光，其他的灯仍可以正常发光，所以是并联的。
如果一个开关能同时控制两盏灯，那么这两盏灯是
A.一定是串联的
B.一定是并联的
c.可能是串联，也可能是并联
D.以上说法都正确
答案：c
思路解析：可以是串联，或者是并联，把开关接在并联电路的干路上。
15电流与电路 一、摩擦起电 1、经摩擦过的物体能吸引轻小物体。这是因为摩擦过的物体带了“电〞，或者说带了电荷。 注意：这些实验应在枯燥的环境中进展，实验时要带上枯燥的橡胶手套并用两种不同物质制成的物体做实验。 2、摩擦起电的概念：用摩擦的方法使物体带电，叫做摩擦起电。 3、使物体带电的两种方法： 〔1〕用摩擦的方法使物体带电叫做摩擦起电，这时物体带静电，能吸引轻小物体； 〔2〕用接触的方法使物体带电，让一个不带电的物体接触带电的物体，那么原来不带电的物体也带上了电。 二、两种电荷 1、两种电荷 正电荷：用丝绸摩擦过的玻璃棒带的电荷叫做正电荷。正电荷用“+〞号表示。 负电荷：用毛皮摩擦过的橡胶棒带的电荷叫做负电荷。负电荷用“-〞号表示。 2、电荷间的互相作用规律 同种电荷互相排挤，异种电荷互相吸引。 注意：带电体吸引轻小物体与异种电荷间的互相吸引不同。带正电或带负电的物体都可以吸引轻小物体，这是带电体具有的一种性质。带异种电荷的两个物体互相吸引，这是电荷间的互相作用。 三、验电器 1、验电器的构造及工作原理 〔1〕验电器的构造如下图 〔2〕作用：检验物体是否带电。 〔3〕原理：同种电荷互相排挤。 〔4〕使用方法：将被检验的物体与验电器的金属球接触，假如验电器的两片金属箔张开一定的角度，那么说明物体带电。 〔5〕验电器能粗略的比拟物体带电的多少。对同一个验电器来说，金属箔张开 的角度越大，物体带电越多。 〔6〕验电器检验物体带电的种类的方法：先让验电器带上某种的电荷，使两片
金属箔张开一个小角度，再用被检验物体接触验电器的金属球，两片金属箔张角变大，被检验物体与验电器所带的电荷是同种电荷；金属箔的张角先闭合后张开，被检验物体与验电器所带的电荷是异种电荷。验电器两片金属箔的张角变小，那么不能判断被检验物体是否带电以及带什么电荷。 规律总结：检验物体是否带电有三种方法：〔1〕看物体能否吸引轻小物体；〔2〕利用电荷间互相作用的规律判断；〔3〕利用验电器检验。 2、电荷量 〔1〕定义：电荷的多少叫做电荷量。电荷量通常用符号“Q〞表示。为了方便起见，电荷量也可简称电荷。 〔2〕单位：库伦，简称库，符号是C。一根实验室中常用的玻璃棒或橡胶棒，摩擦后所带的电荷量大约只有10-7C。 四、原子及其构造 1、原子的构造 〔1〕原子的构造：常见的物质由分子、原子构成。原子由原子核和核外电 子构成，原子核带正电，位于原子中心，比原子小得多；电子带负电，绕原子核运动。如下图，是氢和氧的原子构造示意图。在通常情况下，原子核所带的正电荷与核外所有电子所带的负电荷在数量上相等，原子整体不显电性，物体对外也不显电性。 〔2〕电子：电子是带有最小负电荷的粒子，所带电荷量为1.6×10-19C。 2、摩擦起电的原因 摩擦起电不是创造电荷而是电子发生了转移。得到电子的物体带负电，失去电子的物体带正电。 3、同种物质摩擦不起电的原因 同种物质组成的两个物体中的原子核束缚电子的本领是一样的，互相摩擦时不会出现电子的得失，所以不会带电。 规律总结：正确区分使物体带电的两种方法 〔1〕摩擦起电：用摩擦的方法使不同的物体带电。摩擦起电本质上是电子的得失，互相摩擦的两个物体带异种电荷，而且是等量的。 〔2〕接触带电：让不带电的物体接触带电体，不带电的物体就会带上与带电体所带电荷一样的电荷。接触带电本质上是电荷的转移。 五、导体和绝缘体 1、导体和绝缘体 ①容易导电的物体叫做导体，如金属、人体、大地、石墨、食盐水溶液等。 ②不容易导电的物体叫做绝缘体，如橡胶、玻璃、塑料、陶瓷等。 2、导体容易导电和绝缘体不容易导电的原因 可见，导体容易导电，是因为导体中有大量的自由电荷；绝缘体不容易导电，是因为绝缘体中
15.3 串联和并联 知识点扫描 知识点一：串联和并联 1。把电路元件依次连接起来的电路叫串联电路。 2.串联电路特点：电流只有一条路径；各用电器互相影响；3。把电路元件并排连接起来的电路叫并联电路。 4.并联电路特点:电流有多条路径；各用电器互不影响; 知识点二：串联和并联电路的连接方法 ①线路简捷、不能出现交叉； ②实物图中各元件的顺序要与电路图一致； ③并联电路连接中，先串后并，先支路后干路,连接时找准节点； ④在连接电路前应将开关断开。 知识点三：生活中的电路设计 1。医院病房电路设计 2.居民楼道电路设计 3.学校传达室电路设计 重点难点解读 一、本节要熟练掌握以下知识 1.把电路元件依次连接起来的电路叫串联电路。把电路元件并排连接起来的电路叫并联电路.
2。连接串并联电路时要注意：线路简捷、不能出现交叉；实物图中各元件的顺序要与电路图一致; 并联电路连接中，先串后并，先支路后干路，连接时找准节点；在连接电路前应将开关断开。 3.家庭中的电灯、电冰箱、电视机、电脑等用电器都是并联在电路中的；用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些则是串联和并联组合而成的。 二、串联、并联电路区别 电路的两种连接方式-—串联和并联电路(会连接）
对点例题解析 知识点一：串联和并联 【例题1】（2019四川巴中)如图所示的电路中，要使R1、R2串联，应闭合的开关是；要使R1、R2并联，应闭合的开关是,（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将能转化为电能。
【答案】S2；S1、S3；化学。 【解析】（1）要使R1、R2串联，电流只有一条流通路径,由电路图知,电流路径应为：电源正极、R1、S2、R2、电源负极，由此可判断出：开关S1、S3应断开，而开关S2应闭合； （2)要使R1、R2并联时，电流有两条流通路径，由电路图知：开关S1与S3闭合,而S2应断开； （3)干电池为电路提供电能过程中,干电池内部发生化学变化,将化学能转化为电能。 知识点二：串联和并联电路的连接方法 【例题2】(2019山东威海）小明为自家花卉大棚设计一套智能电路管理系统,整个电路的通断可通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡;当需要给大棚通风时，闭合开关S4,启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（) A B C D 【答案】C
电流的串、并联分析 知识点梳理 一、串联和并联 1、串联 (1)定义：将电学元件按顺序首尾依次连接起来接入电路中的电路。 (2)特点： <1>电流只有一条路径。 <2>电流流过每一个用电器，各个用电器之间相互影响，其中某一个出现故障，则所有用电器均不 能正常工作. <3>串联电路中，开关和用电器是串接接法，一个开关可以控制所有用电器。 2、并联 (1)定义：电路中两个（或以上）用电器并列（头对头，尾对尾）接入，然后与电源、开关用导线串 联起来的电路。 (2)特点： <1>电路中出现不止一条电流路径，所有电流路径中都有相同部分和不同部分。将所有电流都通过 的地方，称为干路；将电流路径不同的地方，称为支路。 <2>干路上的开关控制整个电路的正常工作；支路上的开关分别控制与其串联的用电器。 <3>并联电路中支路部分的各个用电器在工作时互不影响。 3、串联和并联电路的识别方法 对于一些一眼看不出的电路中，一般采用“节点法”判断串联还是并联。 节点法：在不规范的电路图中，无论导线多长，只要导线上没有任何东西或者只有开关的情况下，导 线的两端，可以看成同一个点，继而达到简化电路的目的。 二、电流的大小 1、电荷：符号（Q 或q ） 单位：库仑，简称库,用字母C 表示 2、电流 (1)定义：单位时间内（1s ）通过导体横截面上电荷量的多少。 (2)表达式： I = t q 单位：安培，简称安，用字母A 表示 其他单位：毫安（mA ）、微安（μA ） 1A=103mA=106μA 3、电流的三大效应
①热效应 ②磁效应 ③化学效应 4、电流表及其适用方法 5、电流表的使用与读数 电流表使用注意事项 电流表读数方法： <1>电流表使用前应先进行调零 <1>确定量程：看接线柱接的是哪个 <2>注意电流表的接线柱所对应的量程 <2>确定分度值：分析每小格代表多少 <3>电流表读数时，应估读一位。 <3>读数 6、常见用电器的电流值 三、串、并联电路中电流基本规律 1、串联电路：电流处处相等，即I =I 1=I 2=…… 2、并联电路：电流分流，干路电流等于各支路电流的总和，即I =I 1+I 2+…… 方法突破之典型例题 题型一 串、并联电路基本特点 1、如图是一把既能吹冷风、又能吹热风的简化电路图，其中M 是吹风机，R 是电热丝。由电路图可知（ ） A ．只将开关S 1闭合，吹出的是热风 B ．M 和R 是串联在电路中的 C ．将S 1和S 2都闭合，吹出的是热风 (1)电流表：测量电路中电流的工具，用符号表示○ A 表示 (2)实物图： （3）接法： （4）注意事项 电流表应和要测量的用电器串联起来，务必要求达到“正进付出” 特备注意： 如果接线柱接反，电流就往反方向偏转，会损坏电流表，绝不允许。 ①电流表只能和用电器串联，坚决不能并联； ②必须正进付出； ③电路中的电流不能超过电流表的量程，防止电流表被烧坏；
初中物理串联和并联 【考点精讲】 一、串联与并联 串联并联 定义把元件逐个顺次连接起来的 电路 把元件并列连接起来的电路 特点电路中只有一条电流路径，一 处断开所有用电器都停止工 作。 （所有用电器要么同时工作； 要么同时不工作） 电路中的电流路径至少有两 条，各支路中的元件独立工作， 互不影响。 （各个用电器可以互不影响地 独立工作） 开关作用控制整个电路 干路中的开关控制整个电路， 支路中的开关控制该支路。 电路图 实例装饰小彩灯、开关和用电器家庭中各用电器、路灯 二、识别电路串、并联的常用方法 擦除法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器为串联；若另一个用电器不受影响仍然工作，则这两个用电器为并联。 【典例精析】 例题1 （青岛中考）请根据实物电路，画出电路图：
思路导航：本题考查实物电路的识别及电路图的画法。由图可知，灯L 1 和 L 2并联，开关S在干路，开关S 1 在灯L 2 的支路，开关S 2 在灯L 1 的支路。 答案： 例题2 请你对照下左图的电路图，把实物图用线代替导线连接起来。 思路导航：根据电路图，分析两灯为并联；先按顺序画出其中一条，再将另一条支路连上。
答案： 例题3如下图的电路，三个小灯泡是（选填“串联”或“并联”）？ 思路导航：（1）判断电路是否正常：电路是不是短路？可擦除用电器，闭合开关，看电路是否是通路，如果是通的，则为短路，否则电路不是短路。 （2）留下任意一个灯泡，擦去其他的灯泡，闭合开关，看这个灯泡能否工作。如果能，则是并联；如果不能，则是串联。 答案：并联 例题4 （江西）如图所示，某公园有两个游览点（用亭子表示），其游览的入口和出口都已确定。请按以下要求设计游览路线： （1）游客由入口到出口，先后经过两个游览点，请在图甲中用笔画线画出游览路线； （2）游客由入口到出口，每次只经过其中任意一个游览点，请在图乙中用笔画线画出游览路线。 由此联想到我们所学的电路知识.现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？ 【设计实验与进行实验】
串联和并联 一、概念填写 1、用电器依次连接，然后连接到电路中，我们就说用电器是串联的。 串联电路特点: （1）电流只有条路径。 （2）串联电路中的开关可以同时控制所有用电器的通断，开关的作用与其所处位置。 （3）串联电路中的一个用电器因断路而停止工作，其它的用电器（选填“能”“不能”）工作。 （4）串联电路中的一个用电器因短路而停止工作，其它的用电器（选填“能”“不能”）工作。 （5）串联电路中，一个用电器是否接入电路对其他用电器。（选填“影响”“不影响”） 2、用电器的两端分别接在一起，然后接到电路中，我们就说用电器是并联的。并联电路的特点： （1）多个用电器共用的那部分叫做，单独使用的那部分叫做。（2）并联电路中，干路上的开关控制所有用电器的通断，支路上的开关控制其所在支路用电器的通断。如右下图，其中S控制，S1控制，S2控制。 （3）并联电路中一条支路上的用电器因断路而停止工作，其它的用电器（选填“能”“不能”）工作。 （4）并联电路中一条支路上的用电器因短路而停止工作，其它的用电器（选填“能”“不能”）工作。 （5）串联电路中，一个用电器是否接入电路对其他用电器。（选填“影响”“不影响”）
二、基础过关 1、如图所示的电路中，闭合开关S后，灯泡L1和L2是联的。若拧下灯泡L1，则灯泡L2（选填“能”“不能”）发光；若用一根导线并在灯泡L2的两端，则灯泡L1（选填“能”“不能”）发光。 2、在如图所示的电路中，灯L1和L2的连接方式是，若同时闭合开关S1、S2，能发光的灯泡有，若灯泡L2的灯丝断了，灯泡L1（选填“能”“不能”）发光。 3、保密室有两道门，只要打开其中的一道门（打开一道门相当于闭合一个开关），值班室内的指示灯就会发光，表明有门打开了。下图中符合要求的电路是（） 4、一般家庭的卫生间都安装有照明灯和换气扇，如果开关S1只控制灯，开关S2只控制换气扇。如图所示的四个电路图，符合要求的是（） 5、汽车转向前，司机会拨动转向横杆，汽车同侧的前后灯就会同时闪烁，但其中一个灯损坏时，另一个灯仍能正常闪烁。这两个灯的连接方式是，转向横杆相当于电路中的。

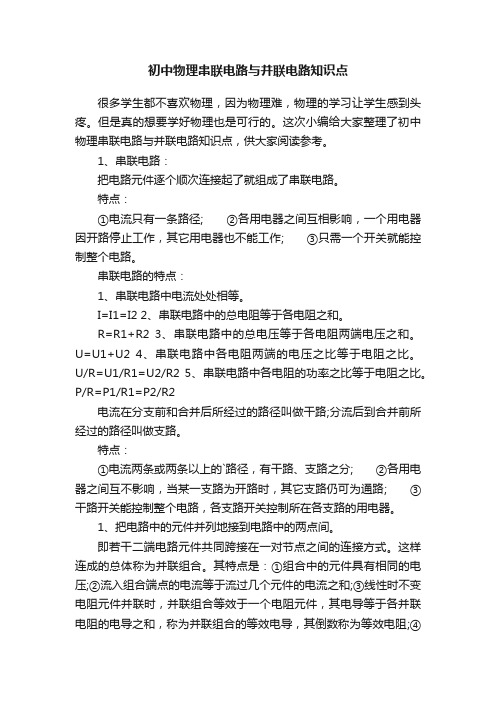

初中物理串联电路与并联电路知识点 很多学生都不喜欢物理，因为物理难，物理的学习让学生感到头疼。但是真的想要学好物理也是可行的。这次小编给大家整理了初中物理串联电路与并联电路知识点，供大家阅读参考。 1、串联电路： 把电路元件逐个顺次连接起了就组成了串联电路。 特点： ①电流只有一条路径; ②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作; ③只需一个开关就能控制整个电路。 串联电路的特点： 1、串联电路中电流处处相等。 I=I1=I2 2、串联电路中的总电阻等于各电阻之和。 R=R1+R2 3、串联电路中的总电压等于各电阻两端电压之和。U=U1+U2 4、串联电路中各电阻两端的电压之比等于电阻之比。U/R=U1/R1=U2/R2 5、串联电路中各电阻的功率之比等于电阻之比。P/R=P1/R1=P2/R2 电流在分支前和合并后所经过的路径叫做干路;分流后到合并前所经过的路径叫做支路。 特点： ①电流两条或两条以上的`路径，有干路、支路之分; ②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路; ③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。 1、把电路中的元件并列地接到电路中的两点间。 即若干二端电路元件共同跨接在一对节点之间的连接方式。这样连成的总体称为并联组合。其特点是：①组合中的元件具有相同的电压;②流入组合端点的电流等于流过几个元件的电流之和;③线性时不变电阻元件并联时，并联组合等效于一个电阻元件，其电导等于各并联电阻的电导之和，称为并联组合的等效电导，其倒数称为等效电阻;④
