地图比例尺与分幅基本知识
- 格式：ppt
- 大小：520.00 KB
- 文档页数：5
下载文档原格式
合集下载
地形图的基本知识
外图廓线外，还应注明测量所用的平面坐标系和高程坐标
系、比例尺、测绘日期和测绘单位等。
东村 803厂 钢厂
西保村
仙台镇南 第三小学
北宋村
小庙村
热电厂 10.0-21.0
密级
22.0 10.8
21.0 10.8
测 绘 机 关 全 称 10.0
21.0
附 注 ：
10.0 22.0
1988年5月 测图。 任意直角坐标系，坐标起点以 为原点起算。 1985年国家高程基准，等高距1m。 1:1000 1993年图式。
测量员 绘图员 检查员
4 . 三北方向图
在中小比例尺的图的南图廓线的右下方，
还绘有真子午线、磁子午线和坐标纵轴的
方向的这三者之间的角度关系，称为三北
方向图。
利用三北方向图，可对图上
任一方向的真方位角、磁方
位角和坐标方位角三者间作 相互换算。
此外，在南、北内图廓线上，
还绘有标志点P和P’，该两点 的连线即为该图幅的磁于午 线方向，有了它利用罗盘可 将地形图进行实地定向 。

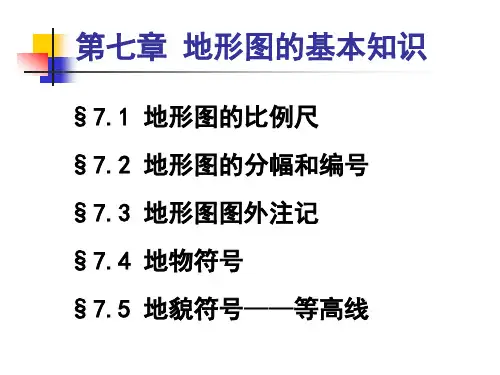

第七章 地形图的基本知识
§7.1 地形图的比例尺
§7.2 地形图的分幅和编号
§7.3 地形图图外注记 §7.4 地物符号
§7.5 地貌符号——等高线
地形
地 地 形 物 —地面上天然或人工形成的物体，如房
屋、道路、农田、桥梁……
地貌 Biblioteka 地面高低起伏的自然形态，如山脉、河流、平原、洼地……
地形图
如果既表示出各种地物，又用等高线表示出
• 定义：凡是长度能依比例，而宽度不能 缩绘的狭长地物符号。
• 线状符号的长度方向按实际测定，宽度 和符号样式有专门规定。如铁路、高压 线路、围墙等。
1比500地形图怎样分幅

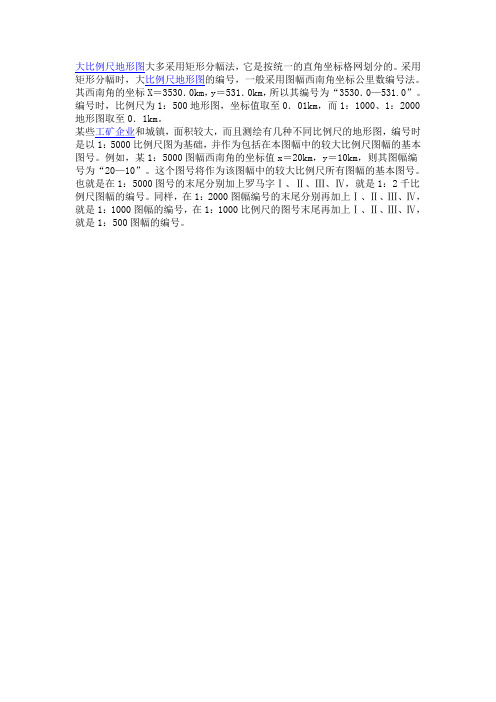

大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。
采用矩形分幅时，大比例尺地形图的编号，一般采用图幅西南角坐标公里数编号法。
其西南角的坐标X＝3530．0km，y＝531．0km，所以其编号为“3530．0—531.0”。
编号时，比例尺为1：500地形图，坐标值取至0．01km，而1：1000、1：2000地形图取至0．1km。
某些工矿企业和城镇，面积较大，而且测绘有几种不同比例尺的地形图，编号时是以1：5000比例尺图为基础，并作为包括在本图幅中的较大比例尺图幅的基本图号。
例如，某1：5000图幅西南角的坐标值x＝20km，y＝10km，则其图幅编号为“20—10”。
这个图号将作为该图幅中的较大比例尺所有图幅的基本图号。
也就是在1：5000图号的末尾分别加上罗马字Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1：2千比例尺图幅的编号。
同样，在1：2000图幅编号的末尾分别再加上Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1：1000图幅的编号，在1：1000比例尺的图号末尾再加上Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1：500图幅的编号。
国家基本比例尺地形图的分幅与编号及新旧图号的转换
国家基本比例尺地形图的分幅与编号及新旧图号的转换限于篇幅的关系，本文只介绍l：100000和l：10000地形图新旧图号的转换，其它比例尺与此基本相似。
1．1：100000地形图新、旧图号的转换(1)旧图号到新图号的转换。
由于l：100000地形图是把l：l000000地形图分为l2行和12列共计144幅而成的。
所以，l：100000的位置号码除以l2，如果能整除，商即为新图号中的行号，列号为l2；否则商加l为行号，余数为列号。
例：把1-49-108转换为新图号，108／12商为9，余数为0。
所以新图号为I49D009012。
(2)新图号到旧图号的转换。
由于l：100000地形图的新图号中的(行号-1)行为整行，所以(行号一1)×12+列号即为位置号码。
例：把I49G009012转换为旧图号，(9一1)×12+12=108，所以旧图号为1-49-108。
2．1：10000地形图新、旧图号的转换(1)旧图号到新图号的转换。
先根据l：100000图号中的位置号码算出行号和列号；然后把l：10000的位置号码中的数字除以8，如果能整除，商即为l：10000图幅在l：100000图幅中的行位置(m)，列位置(n)为8；否则商加l为m，余数为n。
由于一行l：100000的图幅可分为8行l：10000的图幅，一列l：100000的图幅可分为8列l：10000的图幅。
(行号一1)×8+m就是l：10000新图号中的行号；(列号一1)×8+n．就是l：10000新图号中的列号。
例：把I一49—108一(64)转换为新图号，108／12商为9，余数为0，求得行号=9，列号=l；64／8商为8，余数为0，求得m=8，n=8；从而新图号中的行号=(9一1)×8+8=72，新图号中的列号=(12一1)×8+8=96。
所以新图号为I49G072096。
(2)新图号到旧图号的转换例：把I49G072096转换为旧图号，72／8商为9，余数为0，求得行号=9，m=8；96／8商为l2，余数为0，求得列号=12，n=8；从而l：100000图号中的位置号码=(9一1)×12+12=108，1：10000图号中的位冠号码=(8一1)×8+8=64。

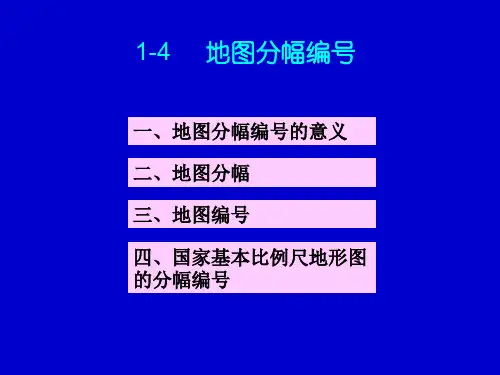

地图的分幅和编号

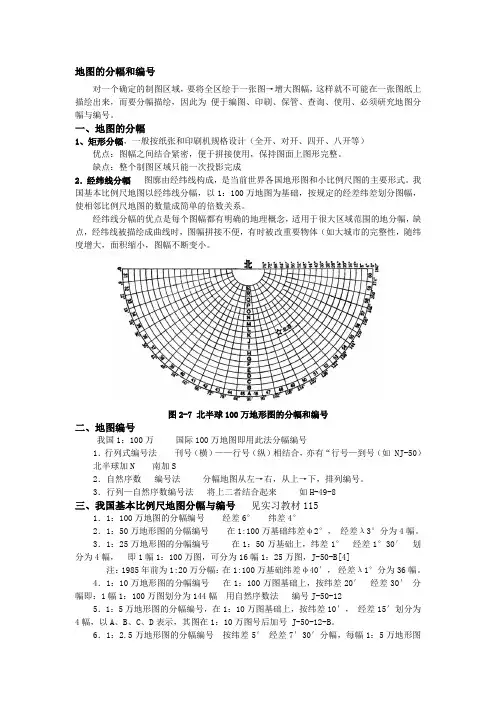

地图的分幅和编号对一个确定的制图区域，要将全区绘于一张图→增大图幅，这样就不可能在一张图纸上描绘出来，而要分幅描绘，因此为便于编图、印刷、保管、查询、使用、必须研究地图分幅与编号。
一、地图的分幅1、矩形分幅，一般按纸张和印刷机规格设计（全开、对开、四开、八开等）优点：图幅之间结合紧密，便于拼接使用，保持图面上图形完整。
缺点：整个制图区域只能一次投影完成2．经纬线分幅图廓由经纬线构成，是当前世界各国地形图和小比例尺图的主要形式。
我国基本比例尺地图以经纬线分幅，以1：100万地图为基础，按规定的经差纬差划分图幅，使相邻比例尺地图的数量成简单的倍数关系。
经纬线分幅的优点是每个图幅都有明确的地理概念，适用于很大区域范围的地分幅，缺点，经纬线被描绘成曲线时，图幅拼接不便，有时被改重要物体（如大城市的完整性，随纬度增大，面积缩小，图幅不断变小。
图2-7 北半球100万地形图的分幅和编号二、地图编号我国1：100万国际100万地图即用此法分幅编号1．行列式编号法刊号（横）——行号（纵）相结合，亦有“行号—到号（如 NJ-50）北半球加N 南加S2．自然序数编号法分幅地图从左→右，从上→下，排列编号。
3．行列—自然序数编号法将上二者结合起来如H-49-8三、我国基本比例尺地图分幅与编号见实习教材1151．1：100万地图的分幅编号经差6°纬差4°2．1：50万地形图的分幅编号在1:100万基础纬差φ2°，经差λ3°分为4幅。
3．1：25万地形图的分幅编号在1：50万基础上，纬差1°经差1°30′划分为4幅，即1幅1：100万图，可分为16幅1：25万图，J-50-B[4]注：1985年前为1:20万分幅：在1:100万基础纬差φ40′，经差λ1°分为36幅。
4．1：10万地形图的分幅编号在1：100万图基础上，按纬差20′经差30′分幅即：1幅1：100万图划分为144幅用自然序数法编号J-50-125．1：5万地形图的分幅编号，在1：10万图基础上，按纬差10′，经差15′划分为4幅，以A、B、C、D表示，其图在1：10万图号后加号 J-50-12-B。
地图学

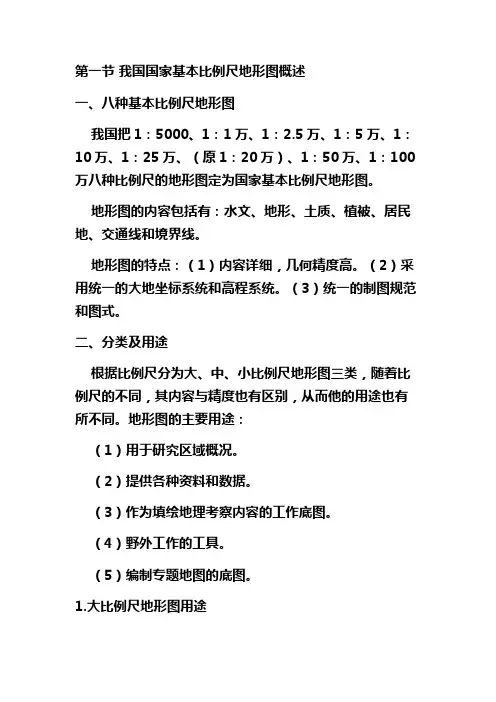

第一节我国国家基本比例尺地形图概述一、八种基本比例尺地形图我国把1：5000、1：1万、1：2.5万、1：5万、1：10万、1：25万、（原1：20万）、1：50万、1：100万八种比例尺的地形图定为国家基本比例尺地形图。
地形图的内容包括有：水文、地形、土质、植被、居民地、交通线和境界线。
地形图的特点：（1）内容详细，几何精度高。
（2）采用统一的大地坐标系统和高程系统。
（3）统一的制图规范和图式。
二、分类及用途根据比例尺分为大、中、小比例尺地形图三类，随着比例尺的不同，其内容与精度也有区别，从而他的用途也有所不同。
地形图的主要用途：（1）用于研究区域概况。
（2）提供各种资料和数据。
（3）作为填绘地理考察内容的工作底图。
（4）野外工作的工具。
（5）编制专题地图的底图。
1.大比例尺地形图用途1：5000——1：10万（包括1：5000、1：1万、1：2.5万、1：5万、1：10万）用途：从图上可以直接量取各种精确的数据，并能在图上进行规划设计，可作为专业调查和填图的工作底图和编制专题地图的底图，在军事上，是指挥人员组织战斗或战役中不可缺少的工具，也是炮兵战斗确定射击要素的主要工具。
2.中比例尺地形图1：25万——1：50万。
精度低于大比例尺地形图，一般作为总体规划用图，也可作为编制小比例尺专题地图的底图，军事上可作为高级司令部组织战役，战略计划时用图。
3.小比例尺地形图小于1：100万。
精度低于大、中比例尺。
特点是综合程大。
用途：概括地表示了区域的地理特征称为‚一览图‛，作为国家、省总体规划和全国性的各种专题图的底图。
军事上，用作战略规划和编绘军事态势图。
比例尺表示实地面积（平方千米）1：5000 51:1万 20多1：2.5万 110多1：5 万 450多1：10万 18001：25万 160001: 50万 640001：100万256000第二节地形图的数学基础为了保证地形图具有良好的精度，对地形图的数学基础，特别是地图投影的要求很高：方向正确，没有角度变形，以保证图上景物形状与实地相似；地物之间的距离和位臵关系正确，以便于量测。
第七章 地形图的基本知识
半比例符号
对一些带状延伸的地物，如小路、通讯线路、 管道等，其长度可按测图比例尺缩绘，而宽 度却无法按比例尺缩绘，这种长度按比例、 宽底不按比例的符号，称为半比例符号或线 性符号。
半比例符号的中心线即为实际地物的中心线。
地物注记
用文字、数字或特定的符号对地物加以说明或补充， 称为地物注记。它包括文字注记、数字注记和符号注 记三种。
非比例符号
非比例符号和中心位置与实际地物中心位置的关系随地物 而异，在测绘、读图及用图时应注意以下几点：
规则的几何图形符号，如三角点、导线点等，该几何图形的中 心即为地物的中心位置； 宽底符号，如里程碑、岗亭等，该符号底线的中心即为地物的 中心位置； 底部为直角的符号，如独立树、加油站等，地物中心在该符号 底部直角顶点。 由几种几何图形组成的符号，如气象站、路灯等，地物中心在 其下方图形的中心点或交叉点； 下底没有底线的符号，如窑洞、亭等，地物中心在下方两端点 间的中心点；
第七章 地形图的基本知识
7.1 地形图的比例尺 7.2 地形图的分幅与编号 7.3 地形图图名、图廓及接合图表 7.4 地物符号 7.5 地貌符号

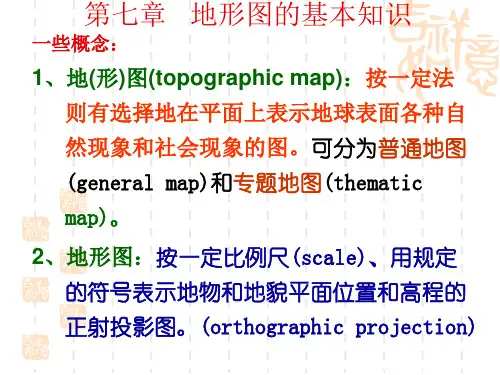

地形图的基本知识
地形：地球表面错综复杂，有高山、丘陵、平原，有 江、河、湖、海，还有各种人工建筑物，这些统称为 地形；习惯上把地形分为地物和地貌。 地物：是指地面上有明显轮廓的，自然形成的物体或 人工建筑的建筑、构筑物，例如房屋、道路、水系等。 地貌：是指地面的高低起伏变化等自然形态形态，如 高山、丘陵、平原、洼地等。
对行政名称、单位名称、村镇名称以及公路、铁路、河流 等的名称，在地形图上均应逐一注记。 在地形图上需用相应的数字流注记河流的流速、深度，房 屋的层数，控制点的高程，桥梁的长、宽及载重量等。 用特定的符号表示地面的植被种类，如草地、耕地、林地 类别等。
地形图基本知识及大比例尺地形图测绘

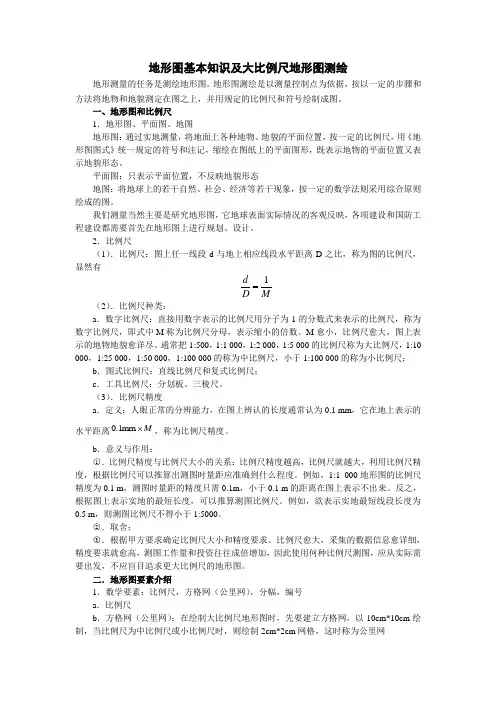

地形图基本知识及大比例尺地形图测绘地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺 1．地形图、平面图、地图地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺（1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。
M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。
通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。
（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯mm 1.0，称为比例尺精度。
b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。
例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。
地形图基本知识及大比例尺地形图测绘【精心制作完整版】
地形图基本知识及大比例尺地形图测绘地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺1．地形图、平面图、地图 地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺 （1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。
M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。
通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。
（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯m m 1.0，称为比例尺精度。
b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。
例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。
第七章地形图的基本知识ppt课件
2.山脊和山谷： 1）山脊：是沿着一个方向延伸的高地。山脊的最高棱线称为山脊线（分水线）。 2）山谷：是沿着一个方向延伸的洼地。贯穿山谷最低点的连线称为山谷线（集水线）。 详见下图。
3.鞍部：相邻两山头之间呈马鞍形的底凹部位。鞍部（S点处）往往是山区道路通过的地方，也是两个山脊与两个山谷会合的地方。
其长度可按比例尺缩绘，而宽度无法按比例尺表示的符号称为半比例符号。 四、地物注记 用文字、数字或特有符号对地物加以说明者，称为地物注记。 1.文字注记： 2.数字注记： 3.特定符号：
7—5 地貌符号——等高线(contour)
一、等高线的概念 地面上高程相等的相邻点所连接而成的闭合曲线。
7—1 地形图的比例尺
1.比例尺的定义： 地形图上任意一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。
2．比例尺(scale)的表示方法：
（1）数字比例尺 用1/M表示。如1500，1 1000，1 5000，······ M为比例尺分母。M越大，比例尺越小。 （2）图示比例尺 可消除图纸伸缩的影响。
4.陡崖和悬崖： 1）陡崖：坡度在70°以上的陡峭崖壁。有石质和土质之分。 2）悬崖：上部突出，下部 凹进的陡崖。
四、等高线的分类：
基本等高线——首曲线(intermediate contour) （0.15㎜）； 加粗等高线——计曲线(index contour) （ 0.25㎜）； 半距等高线——间曲线(half-interval (contour)用长虚线表示； 1/4等高线——助曲线(extra contour) 用短 虚线表示。
等高线平距—— 相邻等高线之间的水平距离d。
二、等高距(contour interval)和等高线平距（地面坡度）
地图分幅

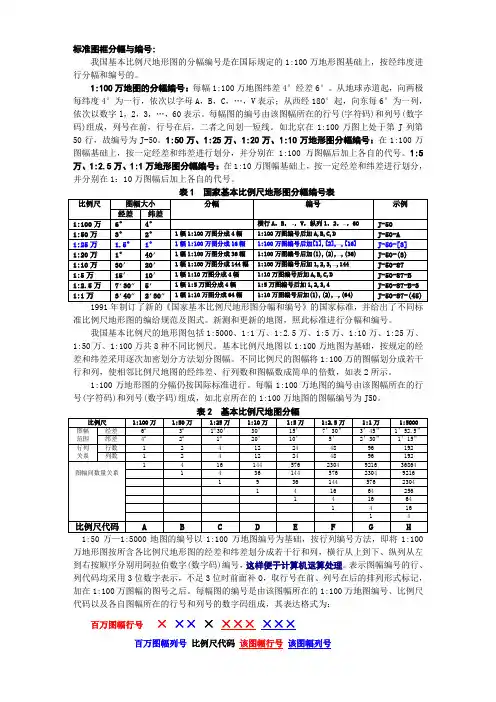

标准图框分幅与编号:我国基本比例尺地形图的分幅编号是在国际规定的1:100万地形图基础上，按经纬度进行分幅和编号的。
1:100万地图的分幅编号：每幅1:100万地图纬差4°经差6°。
从地球赤道起，向两极每纬度4°为一行，依次以字母A，B，C，…，V表示；从西经180°起，向东每6°为一列，依次以数字l，2，3，…，60表示。
每幅图的编号由该图幅所在的行号(字符码)和列号(数字码)组成，列号在前，行号在后，二者之间划一短线。
如北京在1:100万图上处于第J列第50行，故编号为J-50。
1:50万、1:25万、1:20万、1:10万地形图分幅编号：在1:100万图幅基础上，按一定经差和纬差进行划分，并分别在1:100万图幅后加上各自的代号。
1:5万、1:2.5万、1:1万地形图分幅编号：在1:10万图幅基础上，按一定经差和纬差进行划分，并分别在1：10万图幅后加上各自的代号。
表1 国家基本比例尺地形图分幅编号表准比例尺地形图的编给规范及图式。
新测和更新的地图，照此标准进行分幅和编号。
我国基本比例尺的地形图包括1:5000、1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万、1:100万共8种不同比例尺。
基本比例尺地图以1:100万地图为基础，按规定的经差和纬差采用逐次加密划分方法划分图幅。
不同比例尺的图幅将1:100万的图幅划分成若干行和列，使相邻比例尺地图的经纬差、行列数和图幅数成简单的倍数，如表2所示。
1:100万地形图的分幅仍按国际标准进行。
每幅1:100万地图的编号由该图幅所在的行号(字符码)和列号(数字码)组成，如北京所在的1:100万地图的图幅编号为J50。
表2 基本比例尺地图分幅万地形图按所含各比例尺地形图的经差和纬差划分成若干行和列，横行从上到下、纵列从左到右按顺序分别用阿拉伯数字(数字码)编号，这样便于计算机运算处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
优点是比较精确，简明，易于运算。但不足是书不便。如果数据过多，不易安排。
▪ 2、图示比例尺
图示比例尺是在地图以一条线段为基准注明地图上1厘米长图形所代表的实地距离数 的图示比例尺。
常见的图示比例尺为直线比例尺，如图。 线段比例尺主要优点是非常直观，方便人们在量出地图上两点之间的距离时，能直接
算出地面上实际距离。 由于插图与地图都依附相同的图纸介质，受图纸伸缩影响一致，因此，可以减少图纸
伸缩对图示比例尺的影响。
一、地图比例尺
（一）地图比例尺类型
▪ 3、文字式比例尺
在地图上用文字直接写出地图上1厘米代表实地距离多少千米。 主要起了注释说明的作用，有人称之为说明比例尺或者注释比例尺。 文字式比例尺优点是意思直接明白，不需要在大脑中进行再翻译，特别是在转换直线
缺点 • 图廓线没有明确的地理坐标，整个制图区域只能一次投影制成，变形较大。
▪
二、地图分幅
（二）经纬线分幅（梯形分幅）
▪ 分幅特点：
经纬线分幅地图的图廓由经线和纬线构成，大多数情况表现为上下图廓为曲线的近似 梯形，故也叫梯形分幅。地图分幅时要顾及用图要求、纸张幅面和印刷条件。
▪ 优缺点：
优点 • 经纬度是全球性的统一系统，这样分幅使每个图幅都有明确的地理位置概念， 便于检索，同时可以使用分带或分块投影，控制投影误差。 • 适用于很大范围（全国、大洲、全世界）的地图分幅。
二、地图分幅
▪ 为了便于地图的制作和使用，按一定方式将大范围、大幅面的地图划分成尺寸适 宜的若干单幅地图。地图有两种分幅形式，即矩形分幅和经纬线分幅。
（一）矩形分幅
▪ 分幅特点：
矩形分幅的每幅地图的图廓都是一个矩形，相邻图幅是以直线划分的。 矩形的大小多根据纸张和印刷机的规格（全张、对开、四开、八开等）而定。 矩形分幅又可分为拼接的和不拼接的两种。
• 拼接——指相邻图幅有共同的图廓线，使用地图时可按其共用边拼接起来。 • 不拼接——指图幅之间没有公用边，每个图幅有其相应的制图主区。
▪ 优缺点：
优点 • 矩形分幅主要优点是图幅之间结合紧密，便于拼接使用，各图幅的印刷面积可 以相对平衡有利于充分利用纸张和印刷机的版面； • 可以使分幅有意识地避开重要地物，以保持其图形在图面上的完整。
2.3 地图比例尺与分幅基本知识
地图比例尺 地图分幅
一、地图比例尺
（一）地图比例尺类型
▪ 地图比例尺是表示图上距离比实地距离缩小的程度，因此也叫缩尺。用公式表 示为：比例尺=图上距离/实地距离。比例尺通常有三种表示方法数字式比例尺 、图示比例尺和文字式比例尺三种。
▪ 1、数字式比例尺
数字式比例尺就是用数字的比例式或分数式表示比例尺的大小，分母越大，比例尺越 小；反之，分母越小，比例尺越大，反映地面越详细。
中国7种基本比例尺地形图均按经纬线分幅，以1:100万地图为基础，按规定的经差 和纬差划分图幅，因经线的收敛，各图幅尺寸不同。
比例尺时，更明显。
（二）地图比例尺精度
▪ 地图所能达到的最大精度取决于人眼能分辨能力和绘图与印刷能力。其中，人 眼的分辨能力是主要的因素。一般情况下人眼的最小辨别角为θ=60″，若以明 视距离250mm计算，则人眼能分辨出的两点间的最小距离约为0.1mm。
▪ 因此，某种比例尺地图上0.1mm所对应的实地投影长度，称为这种比例尺地图 的最大精度，或成为该地图比例精度
缺点： • 经纬线被投影成为曲线时，图幅拼接不方便。 • 随着纬度的升高，相同的经纬差所限定的面积不断地缩小，因而图幅面积不断 变小，不利于有效地利用纸张和印刷机的版面。 • 会破坏重要地理目标（例如大城市）的完整性，需要破图廓或增加补充图幅。
▪ 应用情况：
经纬线分幅是当前世界各国地形图和大区域的小比例尺分幅地图所采用的主要分幅形 式，常用于基本比例尺地形图。
▪ 2、图示比例尺
图示比例尺是在地图以一条线段为基准注明地图上1厘米长图形所代表的实地距离数 的图示比例尺。
常见的图示比例尺为直线比例尺，如图。 线段比例尺主要优点是非常直观，方便人们在量出地图上两点之间的距离时，能直接
算出地面上实际距离。 由于插图与地图都依附相同的图纸介质，受图纸伸缩影响一致，因此，可以减少图纸
伸缩对图示比例尺的影响。
一、地图比例尺
（一）地图比例尺类型
▪ 3、文字式比例尺
在地图上用文字直接写出地图上1厘米代表实地距离多少千米。 主要起了注释说明的作用，有人称之为说明比例尺或者注释比例尺。 文字式比例尺优点是意思直接明白，不需要在大脑中进行再翻译，特别是在转换直线
缺点 • 图廓线没有明确的地理坐标，整个制图区域只能一次投影制成，变形较大。
▪
二、地图分幅
（二）经纬线分幅（梯形分幅）
▪ 分幅特点：
经纬线分幅地图的图廓由经线和纬线构成，大多数情况表现为上下图廓为曲线的近似 梯形，故也叫梯形分幅。地图分幅时要顾及用图要求、纸张幅面和印刷条件。
▪ 优缺点：
优点 • 经纬度是全球性的统一系统，这样分幅使每个图幅都有明确的地理位置概念， 便于检索，同时可以使用分带或分块投影，控制投影误差。 • 适用于很大范围（全国、大洲、全世界）的地图分幅。
二、地图分幅
▪ 为了便于地图的制作和使用，按一定方式将大范围、大幅面的地图划分成尺寸适 宜的若干单幅地图。地图有两种分幅形式，即矩形分幅和经纬线分幅。
（一）矩形分幅
▪ 分幅特点：
矩形分幅的每幅地图的图廓都是一个矩形，相邻图幅是以直线划分的。 矩形的大小多根据纸张和印刷机的规格（全张、对开、四开、八开等）而定。 矩形分幅又可分为拼接的和不拼接的两种。
• 拼接——指相邻图幅有共同的图廓线，使用地图时可按其共用边拼接起来。 • 不拼接——指图幅之间没有公用边，每个图幅有其相应的制图主区。
▪ 优缺点：
优点 • 矩形分幅主要优点是图幅之间结合紧密，便于拼接使用，各图幅的印刷面积可 以相对平衡有利于充分利用纸张和印刷机的版面； • 可以使分幅有意识地避开重要地物，以保持其图形在图面上的完整。
2.3 地图比例尺与分幅基本知识
地图比例尺 地图分幅
一、地图比例尺
（一）地图比例尺类型
▪ 地图比例尺是表示图上距离比实地距离缩小的程度，因此也叫缩尺。用公式表 示为：比例尺=图上距离/实地距离。比例尺通常有三种表示方法数字式比例尺 、图示比例尺和文字式比例尺三种。
▪ 1、数字式比例尺
数字式比例尺就是用数字的比例式或分数式表示比例尺的大小，分母越大，比例尺越 小；反之，分母越小，比例尺越大，反映地面越详细。
中国7种基本比例尺地形图均按经纬线分幅，以1:100万地图为基础，按规定的经差 和纬差划分图幅，因经线的收敛，各图幅尺寸不同。
比例尺时，更明显。
（二）地图比例尺精度
▪ 地图所能达到的最大精度取决于人眼能分辨能力和绘图与印刷能力。其中，人 眼的分辨能力是主要的因素。一般情况下人眼的最小辨别角为θ=60″，若以明 视距离250mm计算，则人眼能分辨出的两点间的最小距离约为0.1mm。
▪ 因此，某种比例尺地图上0.1mm所对应的实地投影长度，称为这种比例尺地图 的最大精度，或成为该地图比例精度
缺点： • 经纬线被投影成为曲线时，图幅拼接不方便。 • 随着纬度的升高，相同的经纬差所限定的面积不断地缩小，因而图幅面积不断 变小，不利于有效地利用纸张和印刷机的版面。 • 会破坏重要地理目标（例如大城市）的完整性，需要破图廓或增加补充图幅。
▪ 应用情况：
经纬线分幅是当前世界各国地形图和大区域的小比例尺分幅地图所采用的主要分幅形 式，常用于基本比例尺地形图。
