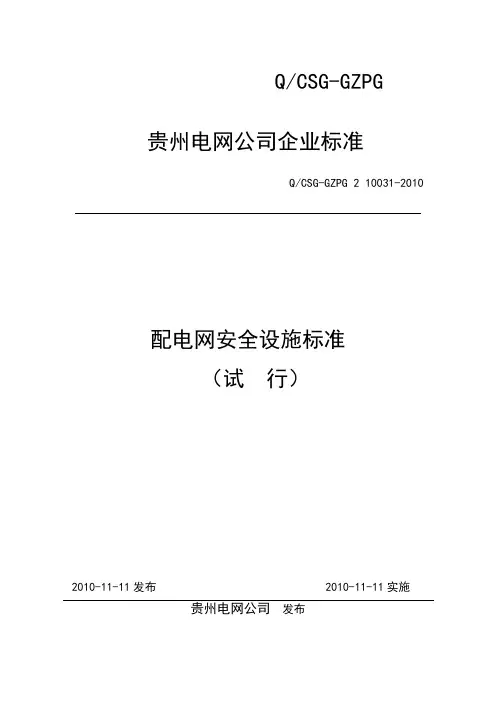

Q/CSG-GZPG
贵州电网公司企业标准
Q/CSG-GZPG 2 10031-2010
配电网安全设施标准
（试行）
2010-11-11发布 2010-11-11实施
贵州电网公司发布
目次
前言 (2)
1.安全标志 (3)
1.1适用范围 (3)
1.2规范性引用文件 (3)
1.3安全标志分类及标准 (4)
2设备及设施标志 (22)
附录 (37)
前言
为了加强安全设施管理，规范安全设施建设，提高配电线路、设备及设施运行的安全性、可靠性，实现配电网安健环设施的“三同时”，特编制本标准。
本标准中未编制的健康设施标准及环境设施标准等遵照Q/CSG 1 0001-2004 变电站安健环设施标准、Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准中“2健康设施标准”及“3环境设施标准”等执行。
本标准由贵州电网公司提出。
本标准由贵州电网公司生产技术部归口并负责解释。
本标准起草单位：贵州电网公司。
本标准主要起草人：梁戟、徐秋萍、吴卫、王磊、姜世骁、蒲星明。
本标准由贵州电网公司管理标准分委会审核。
本标准由贵州电网公司标准化委员会批准。
本标准2010年首次发布。
配电网安全设施标准
1.安全标志
1.1适用范围
本标准规定了安全设施技术规范及制作标准和配置原则。
本标准适用于贵州电网公司所属地区供电局及分县局。
1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 2811-1989 安全帽
GB 2812-1989 安全帽实验方法
GB 2893-2008 安全色
GB 2894-2008 安全标志及其使用导则
GB 3495-1992 消防安全标志
GB 15630-1995 消防安全标志设置要求
GB 16179 安全标志使用导则
GB 50053－94 10kV及以下变电所设计规范
GB/T 2400-2004 环境管理体系规范及使用指南
GB/T 15565-2008 图形符号术语
GB/T 15566-1995 图形标志使用原则与要求
GB/T 15566-2007 公共信息导向系统设置原则与要求
GB/T 28001-2001 健康安全管理体系标准
GSB 05-1426-2001 漆膜颜色标准样卡
GA 209-1999 消防过滤式自救呼吸器
DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）
DL 409-1991 电业安全工作规程（电力线路部分）
DL/T 741-2001 架空送电线路运行规程
GA 209-1999 防毒面具
GBS G51001-1994 钢制焊接气品
GBZ 158-2003 工作场所职业病危害警示标识 GB 2811-1989 安全带
Q/CSG 1 0001-2004 变电站安健环设施标准 Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准
CSG/MS 0912-2007 电网建设工程安全和环境管理设施规范应用手册 中国南方电网有限责任公司《安全生产风险管理体系》
中国南方电网公司 《视觉识别系统管理手册》（2006年修订版VI 手册） 1.3 安全标志分类及标准
安全标志分为禁止标志、警告标志、指令标志、提示标志和其它标志五大类型。 1.3.1
禁止标志
a ）禁止标志的含义是禁止人们不安全行为的图形标志。
b ）禁止标志的基本形式是带斜杠的圆边框及相应文字，其中文字采用黑体，如图1所示。
图 1 禁止标志的基本形式
c ）禁止标志的尺寸大小根据现场情况，可采用甲、乙、丙、丁四种规格的尺寸，
表 1 禁止标志形式及尺寸
d ）禁止标志的标准色：红－M100 Yl00，黑－K100，如图2所示。
图 2 禁止标志的标准色
e ）禁止标志的配置原则，如表2所示。
表 2 禁止标志的配置原则
1.3.2
警告标志
a ）警告标志的基本含义是提醒人们对周围环境引起注意，以避免可能发生的危险的图形标志。
b ）警告标志的基本形式是正三角形边框及相应文字，其中文字采用黑体，如图3所示。
图 3 警告标志的基本形式
c ）警告标志的尺寸大小根据现场情况，可采用甲、乙、丙、丁四种规格的尺寸，
表 3 警告标志的形式及尺寸
d ）禁止标志的标准色：黄－Y100，黑—K100，如图4所示。
图 4 警告标志的标准色e）警告标志的配置原则，如表4所示。
表 4 警告标志的配置原则
1.3.3 指令标志
a）指令标志的基本含义是强制人们必须做出某种动作或采用防范措施的图形标志。b）指令标志的基本形式是圆形及相应文字，其中文字采用黑体，如图5所示。
图 5 指令标志的基本形式
d ）指令标志的标准色：蓝－Cl00，黑－K100，如图6所示。
图 6 指令标志的标准色
e ）指令标志的配置原则，如表6所示。
表 6 指令标志的配置原则
1.3.4
提示标志
a ）提示标志的基本含义是向人们提供某种信息（如标明安全设施或场所旁）的图形标志。
b ）提示标志的基本形式是正方形边框及相应文字，其中文字采用黑体，如图7所示。
图 7 提示标志的基本形式
c ）提示标志的尺寸大小根据现场情况可采用甲、乙两种规格尺寸，如表7所示。
d ）提示标志的标准色：绿－Cl00 Y100，如图8所示。
