城市轨道交通联调与试运行
城市轨道交通联调与试运行
目录
一、系统联调联试综述
二、系统联调联试准备
三、系统联调联试的主要内容
四、系统联调联试的实施
一、系统联调联试综述
城市轨道交通设备系统联调联试是集车辆、供电系统、通信系统、信号系统、综合监控系统、环境监控系统（BAS）、火灾报警系统（FAS）、……、门禁系统等系统之间的接口综合联调、行车及其运营演练、测试系统的综合性能指标和可靠性指标。
联调联试是建设阶段机电设备调试工作的最后一个检验环节。须由建设单位、运营商、咨询商和设备供应商等各相关方的共同参与。
系统联调联试的依据：

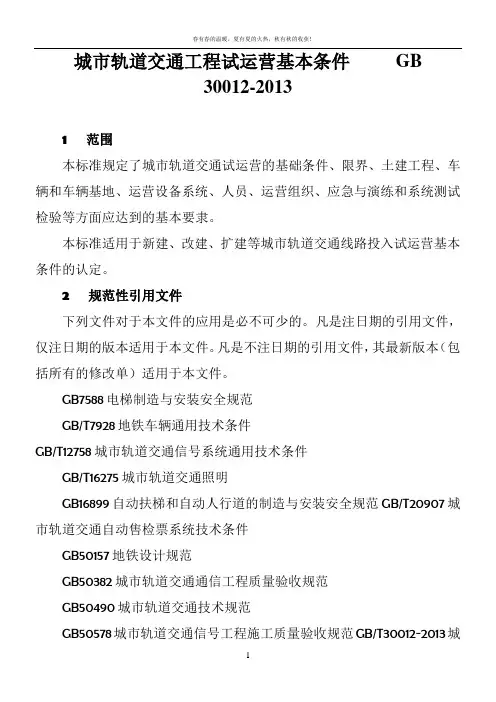

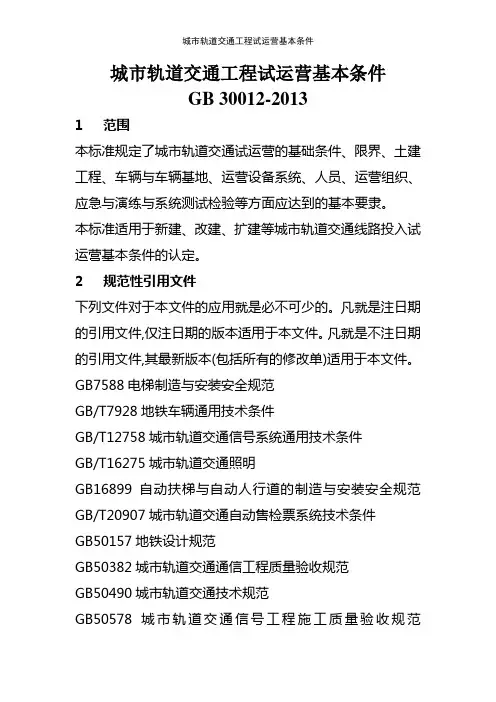

《城市轨道交通试运营基本条件》（GB／T30013—2—13）
《地铁设计规范》（GB50157）
《城市轨道交通工程项目建设标准》（建标104-2008）
《城市轨道交通技术规范》（GB50490）
《地下铁道工程施工及验收规范》（GB50599）
《城市轨道交通运营管理规范（GB/T30012）等
机电设施设备建设周期主要阶段：
通过联调联试使整体系统性能、功能达到设计要求、满足新建线路试运营的条件，为项目验收和安全运营提供数据支持。
城市轨道交通联调联试的目的归纳起来主要有以下方面：
实现城市轨道交通整体系统的最佳匹配
验证各子系统的可靠性，判断其是否达到设计功能
检验城市轨道交通运营体系的完备性
检验城市轨道交通运行、维护、抢修体制（包括规章制度、应急预案等）是否切实可行、满足城市轨道交通运营需要
检验系统的运输能力、服务品质是否达到设计要求
验证工程施工质量是否符合验收标准，验证系统功能是否满足设计要求，以及完善运营需求
联调联试作为城市轨道交通工程建设期间的一项综合性、系统性的测试工作，时间跨度长、调试作业点多、现场条件复杂、涉及单位和人员众多。为了确保联调联试能够达到验证城市轨道交通整体系统功能和性能的目的，确保联调联试期间各相关工作的顺利衔接，城市轨道交通联调联试前应具备一些基本的前提条件：
1.组织、管理体系的保障：
明确责任单位、建立组织构架；完成技术规程的编制；确立相关规章制度；应急预案和安全保障措施齐全。
2.工程建设：
土建工程完成竣工验收；线路具备双向运行；车辆及基地、控制中心、供电系统具备使用条件；各设备系统单系统调试已完成；各系统初步接口测试已通过；联调联试测试设备已就绪。
3.技术准备：
各专业各单系统的各项测试工作都已完成并达到设计目标；明确调试工作实施的先后顺序；各专业已具备相关技术条件。
二、系统联调联试准备/方案编制
各项目必须从系统本身的特点出发，研究联调联试中各系统的相互关系，对联调联试的组织模式、实施方案和关键技术等作出分析、梳理，深化研究。
联调联试的方式，通常有两种形式：
一种是按区域划分，即：将调试范围分成轨行区和车站区两种；
另一种是按专业接口关系划分，即：将城市轨道交通设备系统按照相互关系，进行接口调试和试验。
阶段划分：
联调联试包含了综合联调、运营演练及可靠性测试三个阶段：
专业接口关系：
