分体式空调器结构

分体空调器安装家用空调器有窗式和分体式两大类。

安装分体式空调器，工艺要求高、技术点多、劳动强度大。

有一句安装行业流行的话：“三分机子七分装”。

意思是空调器使用效果的好坏，与安装质量有很大的关系。

总起来说，分体空调器的安装有 10 个环节，任何一步操作不当，都会影响空调器的使用效果和寿命。

一、认识部件分体式空调器由室内机和室外机两部分组成。

图 1 中展示了它们结构的主要部分和各个部件名称。

学习装修空调器，必须记住这些部件的书面称谓和当地行业习惯说法，并了解它们的作用。

二、确定安装位置空调器室内机应安装在坚固墙面上。

选择室内机的安装位置，除了必须尊重用户意见外，还要使它吹出的冷气能送到房间的每个角落，在室内能形成合理的空气对流。

室内机安装位置附近不能有热源，与门窗距离应大于0 ．6m ，以免冷气损失过大；它的安装高度应大于 1.8m ，低于 2.2m 。

目前，一般空调器出厂时提供的制冷管路长度是 4 — 4.5m ，如果没有特殊需要最好不再续接。

所以，确定室内机安装位置时 ,还要考虑它与室外机的管路连接应合适、合理，以减少管路的弯曲，有利于制冷剂流动通畅，冷凝水也能顺利排出，并给以后维修留出一定空间。

室外机的安装位置要选在通风良好，维修方便的地方。

不要安装在阳台里面，否则因通风散热不好，制冷量会降低 30 ％，甚至因通风短路而烧坏压缩机。

室外机重量较大，所以要特别注意墙体是否牢固，现在已有空调器坠落伤人的事故案例，如果装在阳台外侧，应使用穿墙螺栓，并在墙内侧用扁铁拉衬，以增加强度。

具体说，室外机的安装要求是：距地面高度大于 2.5m ，与室内机的高度差应小于12m （以空调器安装技术规格为标准），与相邻门窗的距离为3～ 4m 。

三、安装室内机室内机是靠挂板固定在墙壁上的。

安装时，首先把挂板水平贴在墙上，为了让冷凝水能顺利流出，出水口一侧要低0.2cm，但如果倾斜超过0.5cm就会影响整体美观。

如图 2 所示，先用改锥在墙上画出挂板固定位置，再用四颗螺钉钉牢。

分体式空调换气原理
分体式空调的换气原理主要由室内机和室外机两部分组成。

首先，室内机通过风机将室内的空气吸入机内，经过滤网过滤掉灰尘和杂质，保证空气的清洁。

然后，通过蒸发器将室内空气与制冷剂进行热交换，将热量吸收并降低空气的温度，同时，空气中的水分也会凝结成水滴，形成冷凝水。

接着，冷却后的空气由风扇送出，经过风管系统分配到不同的室内空间。

室外机则将吸入的空气通过风机排出，同时，通过压缩机将制冷剂压缩增压，使其温度升高。

随后，热高压的制冷剂经过冷凝器与室外空气进行热交换，释放热量给室外环境，并将制冷剂冷却成液态。

此时，液态的制冷剂通过管道输送至室内机的蒸发器，开始下一次的循环往复。

通过这一循环过程，分体式空调能够实现室内空气的循环与新鲜空气的注入，同时也确保了制冷剂的循环并进行热交换，以达到调节室内温度的效果。

这种换气原理能够保持室内空气的清新，并有效地调节室内环境的温度，提供一个舒适的生活和工作环境。

空调器的结构本节主要介绍目前常用的分体式空调器和立柜式空调器。

1．分体式空调器分体式空调器整机分为室内机组和室外机组。

两机组以连接管道相连，构成制冷系统。

由于把主要噪声源――室外机组（包括压缩机、风机、冷凝器等）置于室外，机组的噪声远低于其他形式的房间空调器；而且，室内机组造型新颖、优雅别致，安装位置不受限制，可以壁挂、吊顶、落地，且不损伤室内建筑。

安装时，只要将室内机组和室外机组的连接管道对接，即可使用。

维修时，由于机组分体安装，如室外机组一般放在阳台、院子等地方，全暴露在空气中，容易观察和维护；安放在室内的机组，拆卸也很方便。

(1)分体壁挂式空调器的结构。

该空调器室内机组蒸发器安装在上面，细长离心风叶的贯流风机装在下面，机组是上进风下出风。

其室内机组是挂在墙壁上，一般挂高在1.8 -2.0m之间。

壁挂式空调器的优点是造型和色彩美观，挂在墙上不占用地面面积，且起到装饰的作用，另外其噪声特别低。

缺点是风压偏低，冷风送不远，会形成室内冷风死角，另外其安装要求较高。

图2-13所示为分体壁挂式空调器外形，室内机组主要由外壳、蒸发器、贯流风扇及电器控制系统等组成。

图2-14为分体壁挂式空调器室内机组结构分解图。

室内机组外壳一般采用流线型、圆弧面相结合，格调高雅、造型新颖，表面再进行光亮、喷花处理，色调具有时代感，可以配合室内装饰。

外壳的前面是进风格栅，接着是空气过滤网，外壳的后面装有与室外机组连接的制冷剂液管和气管．动力电线及控制电线。

蒸发器一般斜装在机壳的前上部，而贯流风扇则装在外壳的下部，它把经过蒸发器冷却后的室内空气吸人并吹出，保持室内空气的不断循环。

出风口处装有可控制上下出风的导风板及左右送风格栅。

图2-13分体壁挂式空调器外形图1-室内机外壳；2一进风格栅；3-固定板；4-红外接收器；5-导风板；6-出风格栅；7-空气过滤网；8-连接管；9-排水管；10-高压阀；11-低压阀；12-提手；13-室外机面罩；14-进风格栅（左侧面和背面）；15-出风口；16-排风护罩；17-有线控制器；18-无线控制器图2-14分体壁挂式空调器室内机组结构分解图l一挂墙板；2一骨架；3-含油轴承；4-贯流风扇；5-电机；6-接水盘；7排水管；8-步进电机；9-蒸发器；10-进出管接头；11-电器箱体；12控制基板；13温度传感器；14固定夹；15-传感器；16-弹簧片；17-变压器；18接线端子排：19接收显示板；20-压线盖；21-电源线；22 -前罩壳；23-进风栅；24-装饰盖；25-右装饰盖；26-赤线窗口；27-空气过滤网；28-遥控器；29一遥控器支架；30-电池；31-排水管；32-管夹；33-排水弯头室外机组主要由外壳、底盘、压缩机、冷凝器、毛细管（或膨胀阀）、电磁继电器、过热保护器及轴流风机等组成。

分体壁挂式空调器室内机装配工艺规范一、分体挂壁式空调器工作原理：分体挂壁式空调器时一种分离式空气调节器，其特点在于：一套完整的空调器分为室内侧和室外侧两个相对独立的部分，其两侧通过专门连接管进行连接，从而实现冷媒在压缩机吸排气过程中在室内部分和室外部分充分循环，并通过冷媒的气液转换吸放热过程与外界发生热交换来调节外界温度，其室内侧部分必须通过其自带的安装板部件挂置于墙壁上。

二、室内机结构简介：按结构大类分：底盘部件面板面框部件出风框部件蒸发器部件电控部件风轮及电机部件三、分体挂壁式空调器基本装配流程：根据分体挂壁式室内机装配循序结合美的空调线体布局情况，现就美的分体式内机装配通用流程如下：（底盘检查）---放室内机地盘---（轴承座部装）---装轴承座部件---（室内机风轮检查）---装风轮----（室内电机检查）---装室内机电机--- 套风轮、紧固风轮、滴紧固胶---贴条码、装电机盖并紧固---（蒸发器部装）---装蒸发器部件---紧固蒸发器部件---出风框部装及检查---装出风框部件---装室内机安装板及配管压板---装电控盒部件---装显示盒组件---接线、装感温线---整线并扎线---电器安全检测---装配检查---面板面框部件检查---装面板面框部件---各项模拟运行检测---贴各标贴件、贴条码---套包装箱---打钉、封口---入仓四、关键工序介绍及其控制要点:现就其室内侧部分（以下简称空调器室内机）的主要装配及检验过程控制要点作相应说明：1、底盘检查：底盘上的空调器排水系统时空调器使用过程中冷凝水排出通道，一旦排水系统因毛刺或塑料件注塑时产生的批锋或注塑裂纹等缺陷，会给空调器排水造成半堵或全堵，造成空调器排水不畅，从而导致空调器漏水；底地盘风到系统（如变形、风道内部批锋等缺陷）对室内机送风风量系统异声等有直接影响。

为此在对底盘实施检查时，重点在：1.1室内机底盘上部前后设有的接水槽是否畅通，各角位无批锋及毛刺、裂纹；。

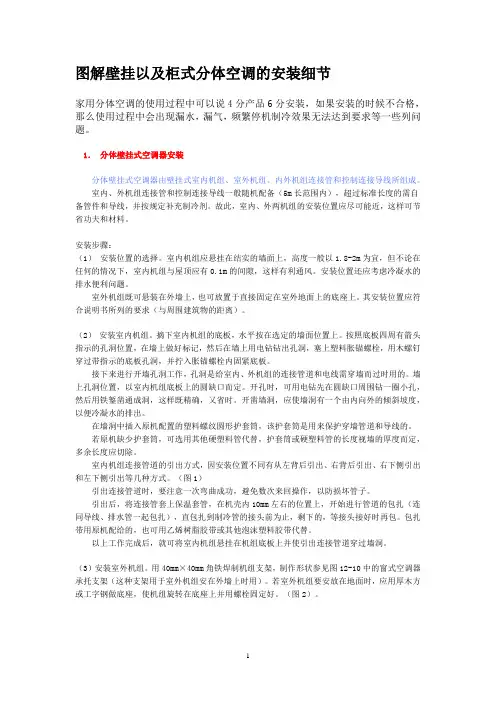

图解壁挂以及柜式分体空调的安装细节家用分体空调的使用过程中可以说4分产品6分安装，如果安装的时候不合格，那么使用过程中会出现漏水，漏气，频繁停机制冷效果无法达到要求等一些列问题。

1．分体壁挂式空调器安装分体壁挂式空调器由壁挂式室内机组、室外机组、内外机组连接管和控制连接导线所组成。

室内、外机组连接管和控制连接导线一般随机配备（5m长范围内），超过标准长度的需自备管件和导线，并按规定补充制冷剂。

故此，室内、外两机组的安装位置应尽可能近，这样可节省功夫和材料。

安装步骤：（1）安装位置的选择。

室内机组应悬挂在结实的墙面上，高度一般以1.8-2m为宜，但不论在任何的情况下，室内机组与屋顶应有0.1m的间隙，这样有利通风。

安装位置还应考虑冷凝水的排水便利问题。

室外机组既可悬装在外墙上，也可放置于直接固定在室外地面上的底座上。

其安装位置应符合说明书所列的要求（与周围建筑物的距离）。

（2）安装室内机组。

摘下室内机组的底板，水平按在选定的墙面位置上。

按照底板四周有箭头指示的孔洞位置，在墙上做好标记，然后在墙上用电钻钻出孔洞，塞上塑料胀锚螺栓，用木螺钉穿过带指示的底板孔洞，并拧入胀锚螺栓内固紧底板。

接下来进行开墙孔洞工作，孔洞是给室内、外机组的连接管道和电线需穿墙而过时用的。

墙上孔洞位置，以室内机组底板上的圆缺口而定。

开孔时，可用电钻先在圆缺口周围钻一圈小孔，然后用铁錾凿通成洞，这样既精确，又省时。

开凿墙洞，应使墙洞有一个由内向外的倾斜坡度，以便冷凝水的排出。

在墙洞中插入原机配置的塑料螺纹圆形护套筒，该护套筒是用来保护穿墙管道和导线的。

若原机缺少护套筒，可选用其他硬塑料管代替，护套筒或硬塑料管的长度视墙的厚度而定，多余长度应切除。

室内机组连接管道的引出方式，因安装位置不同有从左背后引出、右背后引出、右下侧引出和左下侧引出等几种方式。

（图1）引出连接管道时，要注意一次弯曲成功，避免数次来回操作，以防损坏管子。

引出后，将连接管套上保温套管，在机壳内10mm左右的位置上，开始进行管道的包扎（连同导线、排水管一起包扎），直包扎到制冷管的接头前为止，剩下的，等接头接好时再包。

导语：空调室外机给普通人留下的最深刻印象便是一台风扇，在运转时发出巨大的噪音，夏天吹热风，冬天吹冷风。

空调室外机里有哪些部件?还是只有一个大风扇?实际上，空调的室外机构造是极其复杂的，也是分体式空调极为重要的结构，因为空调的心脏，压缩机就位于室外机中，只是那只巨大的风扇吸引了绝大多数人的眼球，让人误以为室外机只是一个风扇。

1、压缩机被称为空调的心脏，是使热量从吸热部分(蒸发器)到放热部分(凝缩器)循环的泵。

为防止运动部分的磨损，本体内必须充填润圌滑油。

在压缩机的头部设定温度继电器，在温度较高的场合，压缩机会自动停止。

2、室外热交换器根据配管内部循环的制冷剂，与空气进行热交换的部分，采用铜管(U字管)铝片构成。

3、四方阀：使冷暖房切换的阀门4、节流减压机构(毛细管-膨胀阀)通过使径路细化来达到减压的效果，毛细管采用1.0～2.1mm的铜管，膨胀阀采用脉冲马达阀门的开闭来进行减压。

5、空气过滤器为了吸附冷媒润滑油中的异物，在冷媒回路中设有金属网。

通常将过滤器设置在二方阀及减压机构之间、以及压缩机的储蓄器中。

6、消音器为了使冷媒回路中管径扩大，防止从压缩机吐出部发出的冷媒脉动音的部品。

通常将消音器安装在吐出管或连接管中。

7、干燥器压缩机构内部有水分冻结，冷媒回路就会堵塞，就不能进行冷媒循环。

新冷媒机种的压缩机润滑油遇水分解后，润滑油性能就会下降。

8、风扇采用螺旋浆式风扇提高室外机的送风效率，风扇回转的方向和螺丝缔结的方向一致。

9、风扇马达作用同室内机的交流马达、直流马达。

10、异丁烯橡胶板为控制压缩机动作导致配管的振动，阻断通过压缩机构发出的冷媒音。

11、吸音材为阻断压缩机的震动音、马达音。

采用聚乙烯等材料的树脂片进行粘帖后制成的纤维薄片。

12、遮水材为防止雨水侵入，贴付与天板、电装品箱，端子盘盖等处。

风淋室采用防水的独立发泡状的密封材。

13、吐出管温度传感器安装于压缩机的吐出管部，当压缩机温度产生变化时，控制压缩机的回转数。

分体式空调工作原理分体式空调是一种常见的家用空调设备，它由室内机和室外机两部分组成。

它的工作原理是通过循环利用制冷剂来实现室内空气的冷却和室外空气的热量排放。

下面我们来详细了解一下分体式空调的工作原理。

首先，室外机通过压缩机将低温低压的制冷剂气体压缩成高温高压的气体，然后将其送入室内机。

在室内机中，制冷剂气体通过膨胀阀减压，变成低温低压的蒸汽，吸收室内热量后变成低温低压的液体，然后再次进入室外机。

接着，室外机中的制冷剂液体被压缩成高温高压的气体，释放出的热量被散发到室外空气中。

这样就实现了室内空气的冷却和室外空气的热量排放，从而达到调节室内温度的目的。

在这个过程中，制冷剂起着至关重要的作用。

它在室内机和室外机之间循环流动，通过压缩和膨胀的过程，完成了热量的吸收和释放。

制冷剂的选择和循环过程的设计都对空调的制冷效果和能耗有着重要的影响。

除了制冷剂，压缩机也是分体式空调中的核心部件之一。

它通过不断地将制冷剂气体压缩成高温高压的状态，将室内热量排放到室外。

因此，压缩机的性能和运行状态直接影响着空调的制冷效果和能耗。

此外，蒸发器和冷凝器也是分体式空调中不可或缺的组成部分。

蒸发器在室内机中起着吸收室内热量并将制冷剂气体变成液体的作用，而冷凝器则在室外机中将制冷剂液体再次变成气体并排放热量。

综上所述，分体式空调的工作原理是通过制冷剂的循环流动和压缩机的工作来实现室内空气的冷却和室外空气的热量排放。

制冷剂、压缩机、蒸发器和冷凝器等部件共同协作，完成了空调系统中的制冷循环过程。

只有这些部件正常运行并协调配合，才能保证分体式空调的正常工作和高效制冷效果。

空调器的结构及工作原理无论是窗式空调器，还是分体式空调器，都是由壳体结构、制冷系统、通风系统和电气系统组成。

各种机型会有不同的设计，其结构也有所不同，但这些基本的部件是缺一不可的。

其中一个部件损坏不工作，就会影响空调器的性能。

如风机损坏，制冷效率就会降低；过滤器堵塞，就不会制冷。

只有将各部件互相有机地结合起来，密切配合，完成各自的功能，才组成为一台完整的空调器。

当空调器作制冷运行时，由通风系统风机制冷系统换热器强迫换热，室内侧吹出冷空气，室外侧吹出热空气，以降低室温。

电气系统可以设置空调器的工作状态，控制室内温度、风机转速及压缩机的开停等等，以使空调器按人的需要进行工作。

下面简述空调器各系统的结构及工作原理。

一、制冷系统空调器的制冷系统由压缩机、冷凝器、毛细管、蒸发器四大部分组成。

在分体式空调器中，这4大部件则分为室内机和室外机两部分。

室外机有压缩机、冷凝器、毛细管3大制冷部件，室内机只有1只蒸发器，它们之间用管路，截止阀来连接，从而成为一个完整的制冷循环系统。

制冷系统的工作原理制冷系统是利用液体制冷剂，在蒸发器内的低压下汽化吸收周围介质的大量热量，来达到制冷的目的；利用高温高压气体制冷剂在冷凝器内冷凝，向周围介质放出大量热量，达到制热目的。

具体制冷过程为：1）压缩机从蒸发器侧吸入制冷剂蒸气（低温低压）；由电能转换成机械能（作功）对蒸气进行压缩（压力变高），机械能变成热能使压缩气体温度上升（过热气体）。

高温高压气体进入冷凝器。

2）高温高压气体在冷凝器内与外界空气（或称热源）进行热交换（放热），由过热气体（约95℃）饱和蒸气湿蒸气饱和液体过冷液体（46℃）。

此过程压力基本不变（约19Kgf/cm），温度降低。

3）毛细管通道狭窄，流动阻力大，高压过冷制冷剂流过后流速增加，压力下降，温度也随之降低，并有少量汽化现象。

4）进入蒸发器的制冷剂温度（约7℃、5Kgf/cm）低于环境温度并从环境吸热而自身汽化加剧，逐渐由低压湿蒸气状态向蒸气状态变化；而它的吸热导致环境温度下降，达到调节空气目的。

什么是分体空调，分体空调都有哪些特点夏天已到，热浪来袭，避暑神器空调又迎来了新一轮的销售高峰，现在空调市场的半壁江山都被传统分体空调牢牢占据着，那么什么是分体空调呢？分体空调有哪些特点？今天小编就为大家总结一下分体空调的知识吧。

什么是分体空调—分体空调概述分体式空调：由室内机和室外机组成，分别安装在室内和室外，中间通过管路和电线连接起来的空气调节器。

室外机的作用是吸/排风，室内机的作用是制冷/制热/往室内送风/。

它是一台内机对应一台外机，与整体式空调器是相对的，整体式空调器是一体机，无内、外机之分。

分体式空调室内机有壁挂式、立柜式、吊顶式、嵌入式、落地式几种，现在市场上主要以壁挂式和立柜式为主。

什么是分体空调—分体空调优点1、经济实用现在分体空调已经成为人人都消费得起的家用电器，市场价格在1千所元到上万元不等，小型壁挂式空调只要1千多元就可以抱回家了。

而且分体空调制冷效果也不错，可以很好满足家用所需。

2、安装方便分体空调结构比较简单，安装也很方便，购买了空调器之后可以现场安装，不到一天就可以使用了。

3、操作灵活分体空调一台室内机对应一台室外机，操作方便，可随时选择开关任一房间的空调。

什么是分体空调—分体空调缺点1、占空间、影响家居装修风格分体空调有一定的体积，会占用一定空间。

而且连接室内机与室外机的冷凝管会暴露在室内，影响室内装修风格。

2、噪音较高现在噪音已经成为了分体空调被投诉最多的问题，用过分体空调的人都知道，分体空调运行时一般都会发出“嗡嗡”声，尤其是晚上，影响家人休息。

3、能耗较高，不环保分体空调一般能耗比不高，不属于节能产品，且现在市场上80%的分体空调都是使用氟氯昂作为制冷剂的，对大气臭氧层破坏严重。

什么是分体空调，分体空调都有哪些特点，以上就是分体空调概念和分体空调特点了。

总体来说，分体空调经济适用，目前还是有很多家庭使用的。

但是它使用舒适度不高，而且外形欠缺美观度，能耗较高，现在已经开始被美观舒适、节能环保的中央空调渐渐取代。

分体式空调器的结构与原理排水系统将空调制冷运行时，室内换热器（此时为蒸发器）上的冷凝水，通过排泄管排向室外适当位置。

（二）室外机组的结构分体挂壁式空调器的室外机组如图','所示，图中未画出室外换热器压缩机、室外换热器、四通换向阀、毛细管、轴流风扇及电动机等。

在室外机组侧面管路上有两个阀，一个是两通阀和室内机的液管（细的一种）连接，另一个是三通阀和室内机的气管（粗的一种）连接，三通阀中有一个维修口可以抽真空和加制冷剂。

由于分体挂壁式空调器的制冷量一般在-43&Y'+2&X 之间，容量小，故其室外机组均为单个风扇类型。

对于制冷量较大的分体式空调器，如柜式空调器，其室外机组的空气循环系统一般采用双风扇形式，以加大空气循环量。

二、制冷系统工作原理分体挂壁式空调器按其功能划分主要有冷风型和热泵型两种，其中以热泵型居多。

分体空调器的制冷原理与窗式空调器类似。

图',.是日立牌热泵型分体挂壁式空调器的制冷系统原理图，图',.b是制冷工况时的制冷剂走向，图',.c是热泵制热工况时的制冷剂走向。

制冷状态下制冷剂流向为：压缩机A 消声器A 四通换向阀A 室外换热器（此时为冷凝器）A 单向阀-A 干燥过滤器%A 毛细管%A 室内换热器（此时为蒸发器）A 缓冲器A 四通换向阀A 压缩机。

热泵工况下制冷剂的流向为：压缩机A 消声器A 四通换向阀A 缓冲器A 室内换热器（此时为冷凝器）A 单向阀%A 干燥过滤器-A 毛细管-A 室外换热器（此时为蒸发器）A四通换向阀A 压缩机。

三、电气控制原理分体挂壁式空调器的电器控制内容与窗式空调器基本一样，由于挂壁式空调器的室内机组往往挂得比较高，因此多采用遥控的形式来操作。

早期是线控，现在普遍采用红外线遥控的形式，用微电脑技术控制空调器，其功能更加丰富，自动化程度越来越高。

采用微电脑技术以后，其温度控制不再使用普通机械温控器，而换成电子式温控器。

分体式空调工作原理分体式空调是一种常见的家用空调系统，它由室内机和室外机两部分组成。

室内机通常安装在房间内部的墙壁上，而室外机则安装在室外。

分体式空调的工作原理主要包括制冷循环和制热循环两种模式。

首先，我们来看看分体式空调的制冷循环工作原理。

当空调设定为制冷模式时，室内机内的制冷剂蒸汽被压缩机压缩成高温高压气体，然后通过管道输送到室外机。

在室外机内，高温高压气体通过冷凝器散热，冷却成高压液体制冷剂。

随后，高压液体制冷剂通过管道输送到室内机的膨胀阀处，压力减小后膨胀成低温低压制冷剂，吸收室内热量并降温。

最后，低温低压制冷剂再次被吸入压缩机，完成制冷循环。

在制热模式下，分体式空调的工作原理与制冷循环相反。

室内机内的制热剂蒸汽被压缩机压缩成高温高压气体，然后通过管道输送到室外机。

在室外机内，高温高压气体通过冷凝器散热，冷却成高压液体制热剂。

随后，高压液体制热剂通过管道输送到室内机的膨胀阀处，压力减小后膨胀成低温低压制热剂，释放热量并升温。

最后，低温低压制热剂再次被吸入压缩机，完成制热循环。

除了制冷循环和制热循环，分体式空调还包括空气循环系统。

室内机通过风扇将室内空气吸入，经过滤网过滤后，再通过蒸发器和换热器进行空气处理，最终将调节后的空气送入室内。

而室外机则通过风扇将散热后的空气排出室外。

在整个工作过程中，室内机和室外机之间通过铜管连接，通过制冷剂或制热剂的循环流动，实现了室内外热量的传递和调节。

分体式空调的工作原理简单清晰，通过不同的工作模式满足了人们对空调的制冷和制热需求。

总的来说，分体式空调的工作原理主要包括制冷循环、制热循环和空气循环三个部分。

通过这些循环系统的协调配合，分体式空调能够有效地实现室内外温度的调节，为人们提供了舒适的生活和工作环境。
