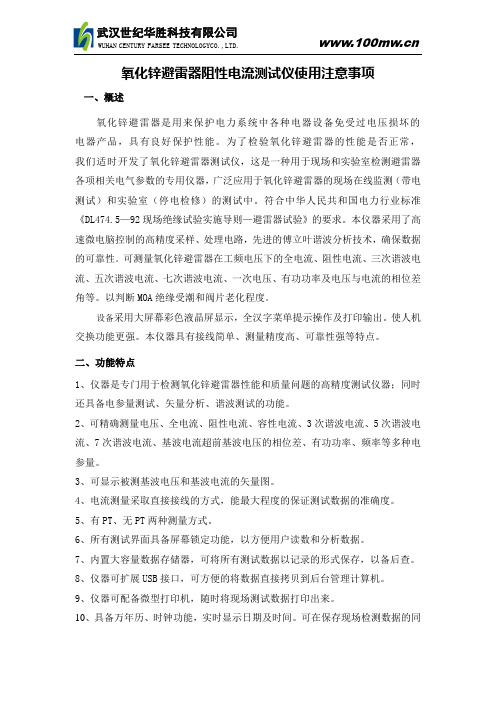

氧化锌避雷器阻性电流测试仪使用注意事项一、概述氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。
为了检验氧化锌避雷器的性能是否正常，我们适时开发了氧化锌避雷器测试仪，这是一种用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检修）的测试中。
符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要求。
本仪器采用了高速微电脑控制的高精度采样、处理电路，先进的傅立叶谐波分析技术，确保数据的可靠性。
可测量氧化锌避雷器在工频电压下的全电流、阻性电流、三次谐波电流、五次谐波电流、七次谐波电流、一次电压、有功功率及电压与电流的相位差角等。
以判断MOA绝缘受潮和阀片老化程度。
设备采用大屏幕彩色液晶屏显示，全汉字菜单提示操作及打印输出。
使人机交换功能更强。
本仪器具有接线简单、测量精度高、可靠性强等特点。
二、功能特点1、仪器是专门用于检测氧化锌避雷器性能和质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析、谐波测试的功能。
2、可精确测量电压、全电流、阻性电流、容性电流、3次谐波电流、5次谐波电流、7次谐波电流、基波电流超前基波电压的相位差、有功功率、频率等多种电参量。
3、可显示被测基波电压和基波电流的矢量图。
4、电流测量采取直接接线的方式，能最大程度的保证测试数据的准确度。
5、有PT、无PT两种测量方式。
6、所有测试界面具备屏幕锁定功能，以方便用户读数和分析数据。
7、内置大容量数据存储器，可将所有测试数据以记录的形式保存，以备后查。
8、仪器可扩展USB接口，可方便的将数据直接拷贝到后台管理计算机。
9、仪器可配备微型打印机，随时将现场测试数据打印出来。
10、具备万年历、时钟功能，实时显示日期及时间。
可在保存现场检测数据的同时保存测试的日期和时间。
11、采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好。

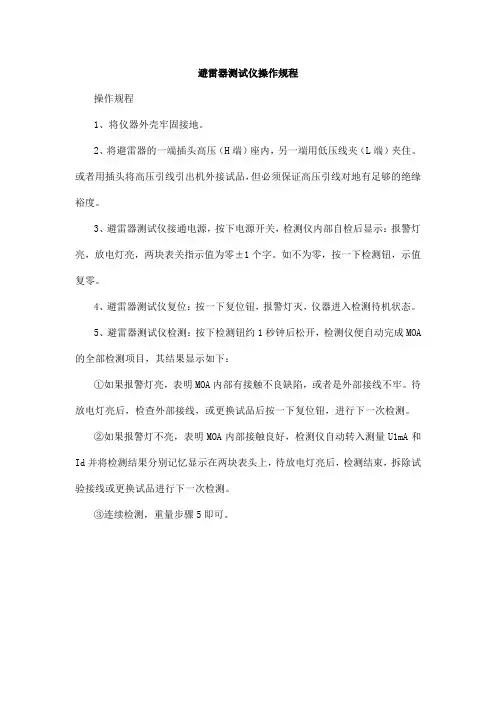

避雷器测试仪操作规程
操作规程
1、将仪器外壳牢固接地。
2、将避雷器的一端插头高压（H端）座内，另一端用低压线夹（L端）夹住。
或者用插头将高压引线引出机外接试品，但必须保证高压引线对地有足够的绝缘裕度。
3、避雷器测试仪接通电源，按下电源开关，检测仪内部自检后显示：报警灯亮，放电灯亮，两块表关指示值为零±1个字。
如不为零，按一下检测钮，示值复零。
4、避雷器测试仪复位：按一下复位钮，报警灯灭，仪器进入检测待机状态。
5、避雷器测试仪检测：按下检测钮约1秒钟后松开，检测仪便自动完成MOA 的全部检测项目，其结果显示如下：
①如果报警灯亮，表明MOA内部有接触不良缺陷，或者是外部接线不牢。
待放电灯亮后，检查外部接线，或更换试品后按一下复位钮，进行下一次检测。
②如果报警灯不亮，表明MOA内部接触良好，检测仪自动转入测量U1mA和Id并将检测结果分别记忆显示在两块表头上，待放电灯亮后，检测结束，拆除试验接线或更换试品进行下一次检测。
③连续检测，重量步骤5即可。

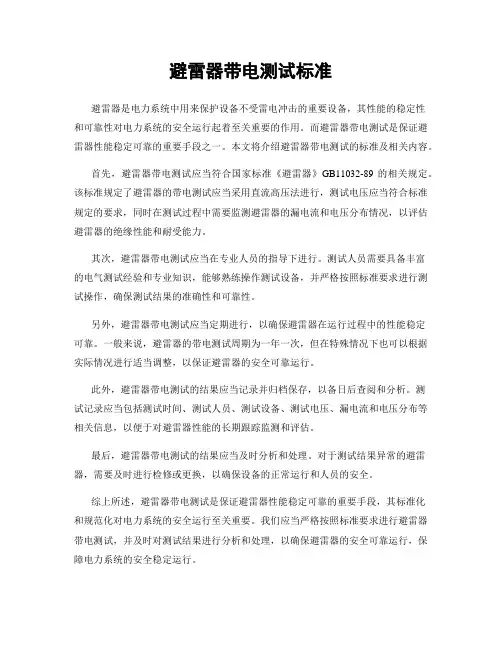

避雷器带电测试标准避雷器是电力系统中用来保护设备不受雷电冲击的重要设备，其性能的稳定性和可靠性对电力系统的安全运行起着至关重要的作用。
而避雷器带电测试是保证避雷器性能稳定可靠的重要手段之一。
本文将介绍避雷器带电测试的标准及相关内容。
首先，避雷器带电测试应当符合国家标准《避雷器》GB11032-89的相关规定。
该标准规定了避雷器的带电测试应当采用直流高压法进行，测试电压应当符合标准规定的要求，同时在测试过程中需要监测避雷器的漏电流和电压分布情况，以评估避雷器的绝缘性能和耐受能力。
其次，避雷器带电测试应当在专业人员的指导下进行。
测试人员需要具备丰富的电气测试经验和专业知识，能够熟练操作测试设备，并严格按照标准要求进行测试操作，确保测试结果的准确性和可靠性。
另外，避雷器带电测试应当定期进行，以确保避雷器在运行过程中的性能稳定可靠。
一般来说，避雷器的带电测试周期为一年一次，但在特殊情况下也可以根据实际情况进行适当调整，以保证避雷器的安全可靠运行。
此外，避雷器带电测试的结果应当记录并归档保存，以备日后查阅和分析。
测试记录应当包括测试时间、测试人员、测试设备、测试电压、漏电流和电压分布等相关信息，以便于对避雷器性能的长期跟踪监测和评估。
最后，避雷器带电测试的结果应当及时分析和处理。
对于测试结果异常的避雷器，需要及时进行检修或更换，以确保设备的正常运行和人员的安全。
综上所述，避雷器带电测试是保证避雷器性能稳定可靠的重要手段，其标准化和规范化对电力系统的安全运行至关重要。
我们应当严格按照标准要求进行避雷器带电测试，并及时对测试结果进行分析和处理，以确保避雷器的安全可靠运行，保障电力系统的安全稳定运行。

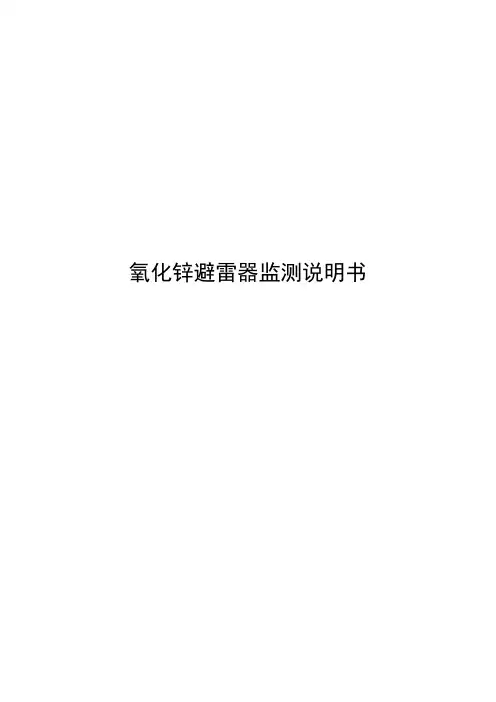

氧化锌避雷器监测说明书一、概述系统通过安装每组氧化锌避雷器接地线上的泄漏电流和冲击大电流传感器，对氧化锌避雷器的工频泄漏电流、雷击动作电流峰值进行采样。
通过分布式安装的监测单元对信号进行采集、处理、转换为数字信号。
由无线通信网络或CAM总线组网后连接至站内的保护小室（主控室）的网关或服务器上。
网关完成数据保存及数据远传，工作站或远方服务器完成数据分析、处理及打印。
氧化锌在线监测系统由氧化锌在线监测装置、系统网关服务器及系统后台服务器组成。
系统采用数字化总线技术，杜绝被测信号的长远距离传输及地电位的影响。
信号取样采用穿芯结构的零磁通设计技术，快速采集大动态范围的电流信号，电流采样信号由硬件自动控制，能真实有效地反映氧化锌避雷器正常运行时的阻性基波电流及1、3、5、7、9次谐波电流，并在软件上采用数字信号处理技术及分析系统，可有效地滤除干扰，使采集信号不受环境温度及电磁干扰的影响。
系统与被监测氧化锌避雷器的一次回路无直接电气连接，不影响安全运行，结构简单，便于施工和维护。
金属氧化锌避雷器是容性设备中非常重要的一种设备，它保证电力系统及用电设备免受雷电和操作过电压危害，对电力系统的安全运行起着重要的作用。
在电网运行电压的作用下，其本体要流通电流，电流中的有功分量将使氧化锌阀片发热，继而引起伏安特性的变化，长期作用的结果将导致氧化锌阀片老化，一旦系统中有过电压产生，将会使氧化锌产生热崩溃，甚至使氧化锌爆炸，从而使氧化锌失去保护作用。
二、主要特点◆实时监控氧化锌避雷器泄漏全电流。
◆实时监控氧化锌避雷器泄漏阻性电流。
◆实时记录发生雷击的次数和峰值的大小，以便于查找原因时能作为依据。
◆氧化锌避雷器在线监测单元实时监测氧化锌避雷器的雷击电流峰值及雷击次数的数据，并不断向后台监测和诊断系统发送实时数据，通过后台的数据处理和诊断计算，做到避雷器运行工况的实时监测，实现远程监测的目的。
◆既可作为设备绝缘在线监测系统的一部分，也可单独安装使用，独立组成避雷器的在线监测系统。

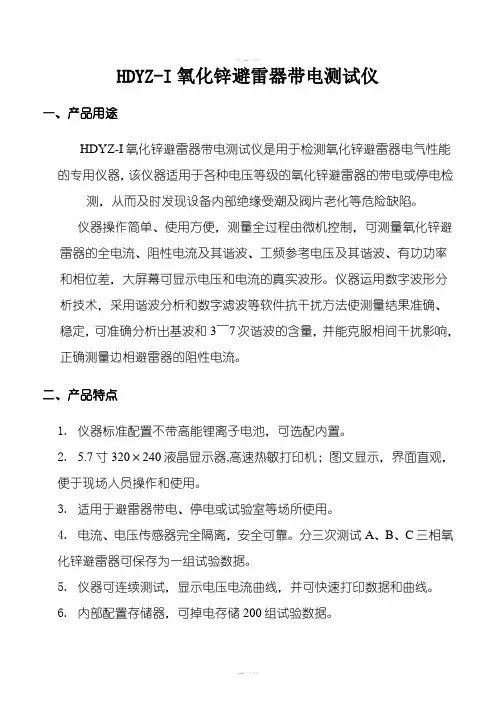

HDYZ-I氧化锌避雷器带电测试仪一、产品用途HDYZ-I氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便，测量全过程由微机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。
仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
二、产品特点1.仪器标准配置不带高能锂离子电池，可选配内置。
2. 5.7寸320×240液晶显示器,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。
3.适用于避雷器带电、停电或试验室等场所使用。
4.电流、电压传感器完全隔离，安全可靠。
分三次测试A、B、C三相氧化锌避雷器可保存为一组试验数据。
5.仪器可连续测试，显示电压电流曲线，并可快速打印数据和曲线。
6.内部配置存储器，可掉电存储200组试验数据。
7.选配RS232通讯接口，可通过上位机进行试验，导出试验数据。
8.可进行抗干扰计算，补偿A、C两相电流受B相偏差。
9.高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。
10.选配置内带高能锂离子电池，特别适合无电源场合。
仪器内部只带弱电，电压不超过12V，充电状态亦可工作。
11.采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。
三、技术指标1.工作电源：AC220V/50Hz；若选配内带高能锂离子电池，内部电池供电，充电时间>3小时，连续工作时间>8小时2.测量范围：泄漏电流:0-10mA（可扩展）；电压:30-100V（可扩展）。
3.测量准确度：电流：全电流>100μA，±5%读数±1个字；电压：基准电压信号>30V时，±2%读数±1个字；4.测量参数：泄漏电流全电流波形、基波有效值、峰值。

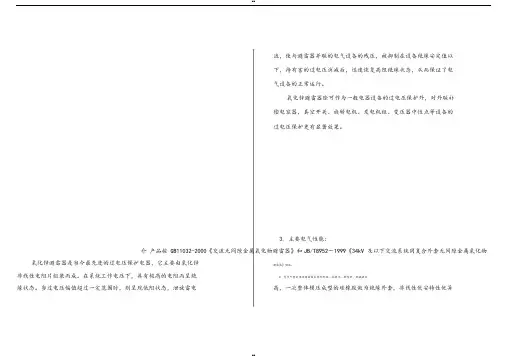

--流，使与避雷器并联的电气设备的残压，被抑制在设备绝缘安定值以下，待有害的过电压消减后，迅速恢复高阻绝缘状态，从而保证了电气设备的正常运行。
氧化锌避雷器除可作为一般电器设备的过电压保护外，对外联补偿电容器，真空开关、旋转电机、发电机组、变压器中性点等设备的过电压保护更有显著效果。
3. 主要电气性能：介产品按 GB11032-2000《交流无间隙金属氧化物避雷器》和JB/T8952－1999《34kV 及以下交流系统用复合外套无间隙金属氧化物氧化锌避雷器是当今最先进的过电压保护电器，它主要由氧化锌避雷器》制造。
非线性电阻片组装而成。
在系统工作电压下，具有极高的电阻而呈绝 4. 复合外套氧化锌避雷器采用耐电蚀、抗老化、弹性好、机械强度缘状态。
当过电压幅值超过一定范围时，则呈现低阻状态，泄放雷电高，一次整体模压成型的硅橡胶做为绝缘外套，非线性伏安特性优异的氧化锌电阻片做为芯体。
具有体积小，重量轻、安装方便，耐污能力强，密封性能好、防潮、防爆，并具有良好的憎水性，可减少运行维护大大减轻电力工人的劳动强度。
5.用户注意事项5.1 在运输和储存时，应注意安全，不得碰撞，尽可能直立。
5.2 用户不得随意拆开产品。
5.3 对无间隙氧化锌避雷器决不允许做工放试验。
5.4 一年内因质量问题，本公司可无偿更换或修理。
5.5 投入运行前测量其电流 1mA 电压应符合本说明书中的要求，投运几年后测量其直流 1mA 电压，应不低于规定值的 96％，测量时直流电源谐波分量尽可能小，并注意先清洁外绝缘和保持环境温度湿度及电压相对恒定。
-5-四、交流无间隙金属氧化物避雷器的性能特征1、用途和特点：无间隙氧化锌避雷器是由具有优异非性 V-A 特性的氧化锌阀片组装而成，是用于保护 35kV 以下系统交流电器设备免受过电压损害或保护并联补偿的保护电器。
氧化锌避雷器由于采用了优异的非线性氧化锌电阻片，从而可以取消传统的碳化硅避雷器不可缺少的串联间隙，提高了产品的保护可靠性。
用红外热像仪带电监测氧化锌避雷器引言氧化锌避雷器作为一种重要的电力设备，常用于保护电力系统免受雷电等大气电现象的影响。
然而，在长期使用过程中，氧化锌避雷器会受到环境和工作负载等因素的影响，可能出现故障或性能下降的情况。
因此，了解避雷器的运行状况对于电力系统的正常运行至关重要。
红外热像仪作为一种非接触式测温工具，具有高精度、实时性强的特点，可以被广泛应用于电力设备的故障诊断与预防。
本文将介绍如何使用红外热像仪带电监测氧化锌避雷器，并分析不同故障模式下的红外图像特征。
使用红外热像仪带电检测氧化锌避雷器的步骤步骤一：准备工作在进行红外热像仪带电监测之前，需要确保以下准备工作的完成：1.确保红外热像仪的电池充足，并将其连接到电源（如果需要）。
2.确保红外热像仪的镜头清洁，以避免影响成像质量。
3.穿着合适的个人防护设备，如绝缘手套、护目镜等。
步骤二：选择适当的红外热像仪设置在开始实际检测之前，需要根据具体情况选择适当的红外热像仪设置。
主要包括以下几个方面：1.调整红外热像仪的温度范围，以适应避雷器的工作温度范围。
2.调整红外热像仪的色谱表现方式，以便更好地观察温度变化。
3.根据实际情况选择红外热像仪的图像增强功能，以改善图像质量。
步骤三：实际监测操作在进行实际监测操作时，需要遵循以下步骤：1.将红外热像仪对准氧化锌避雷器，并确保距离适当，以保证图像清晰度。
2.对氧化锌避雷器进行扫描，确保完整地覆盖整个避雷器表面。
3.观察红外图像中的温度分布情况，并记录下异常区域的位置。
4.对异常区域进行进一步的分析，了解可能的故障原因。
步骤四：故障模式与红外图像特征分析在使用红外热像仪带电监测氧化锌避雷器时，需要注意不同故障模式下的红外图像特征，以便能够准确判断避雷器的运行状况。
以下是常见的故障模式及其对应的红外图像特征：1.电气接触问题：在接触不良的情况下，局部温度会增加，表现为红外图像中的明亮斑点或热点。
2.温度不均匀：避雷器温度的不均匀分布可能是由于冷却不良或其他原因引起的，表现为红外图像中的颜色渐变或阴影。
