1：50万、1：20万、1：10万比例尺地形图
北京某地 北纬39 54 30 东经116 28 25 图幅编号 J-50-[3]
26
2.8 地形图的分幅与编号
一幅1：100万地形图分 为144幅，用1， 2，……，144表示，即 经差30′，纬差20′ 北京某地：北纬39 54 30, 东经116 28 25 图幅编号：J-50-5
14
§2.7 地形图的基本知识
1 数字比例尺 用分子为1，分母为整数的分数表示的 比例尺称为数字比例尺。
l/L = 1/(L/l) = 1/M
由比例尺与图上距离可以确定实地距离
L = M × l
15
§2.7 地形图的基本知识
2 直线比例尺 一般说来，在图上除写有数字比例尺外， 还有用线段表示的比例尺，这就是图示比 例尺。图示比例尺有直线比例尺和复式比 例尺两种。
18
2.8 地形图的分幅与编号
梯形分幅 按经纬线划分，用于基本比例尺地图 矩形分幅 按平面直角坐标划分，主要用于大比例 尺地形图、平面图
19
2.8 地形图的分幅与编号

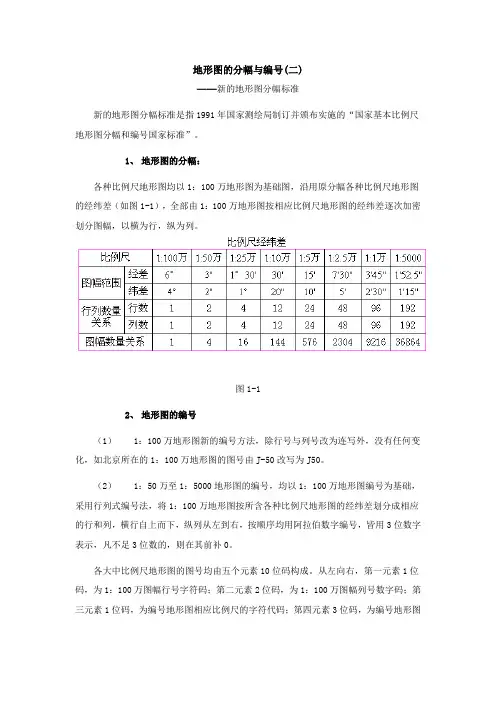

一、梯形分幅 基本思想：按经、纬线划分 1：100万比例尺地形图 从经度180°起按经差6°自西向东用1-60表示 从赤道起向南、向北分别按纬差4°分成22列， 由低纬向高纬用A,B,C……V表示 每幅图的编号由所在横列字符与纵行字符组成
北京某地：北纬39 54 30, 东经116 28 25 图幅编号：J-50-A
24
2.8 地形图的分幅与编号
1：50万、1：20万、1：10万比例尺地形图
1：20万 一幅1：100万地形图分为36幅，用[1]……[36] 表示，即经差1°，纬差40′
25
2.8 地形图的分幅与编号
4D产品
数字线划图 DLG 数字正射影像图DOQ 数字高程模型 DEM 数字栅格图 DRG
11
§2.7 地形图的基本知识
GIS = 地图 + 数据库 + 空间分析 GIS：人类描述地球的第三代工具 地图与空间数据是GIS的基础 GIS：SIS（空间信息系统）
12
§2.7 地形图的基本知识
20
2.8 地形图的分幅与编号

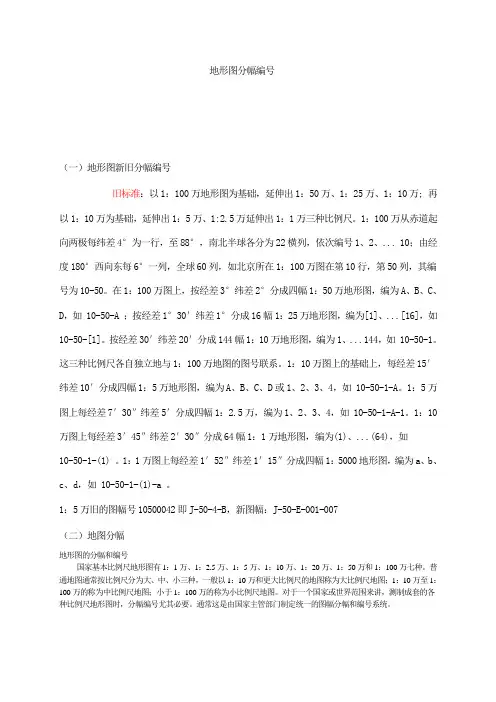

北京某地：北纬39 54 30, 东经116 28 25 则纬度序号：10（J），经度序号：50 图幅编号：J-50
21
2.8 地形图的分幅与编号
J-50
23
2.8 地形图的分幅与编号
1：50万、1：20万、1：10万比例尺地形图
1：50万：1：100万地形图一分为四，用A、B、 C、D表示，即经差3°，纬差2°
16
§2.7 地形图的基本知识
3 复式比例尺
4 比例尺的精度 地形图上0.1mm所表示的实地水平距离， 称为地形图的比例尺精度。
17
§2.7 地形图的基本知识
根据地形图比例尺确定实地量测精度，如在比 例尺为1∶500的地形图上测绘地物，量距精度 只需达到±5 cm即可 根据用图需要表示地物、地貌的详细程度，确 定所选用地形图的比例尺。如要求测量能反映 出量距精度为±10 cm的图，应选比例尺为 1∶1000的地形图。
图幅编号：J-50-5-B
29
2.8 地形图的分幅与编号
1：5万、1：2.7万、1：1万比例尺地形图 1：2.7万 一幅1：5万地形图分为4幅，用1，2，3， 4表示，经差7′30″，纬差5′ 图幅编号：在1：5万编号后加上自己的 序号 J-50-5-B-4
30
2.8 地形图的分幅与编号
地图比例尺(scale) 图上某一线段的长度与地面上相应线段的水 平长度之比。
l/L = 1/(L/l)=1/M
根据比例尺计算实地距离或图上距离
L = M*l l = L/M
13
§2.7 地形图的基本知识
大比例尺地图 1∶500、1∶1000、1∶2000、1∶5000的地形图 中比例尺地图 1∶1万、1∶2.7万、1∶5万、1∶10万的地形图 小比例尺地图 1∶20万、1∶50万、1∶100万的地形图，称为小 比例尺图 多比例尺地图管理：multi-scale
4
§2.7 地形图的基本知识
平面图：只表示地物，不表示地貌，且将水准 面看作水平面进行正射投影
专题图：以普通地图为底图，着重表示自然地 理和社会经济各要素中的一种或几种，反映主 要要素的空间分布规律、历史演变和发展变化 等。
剖面图：沿某一方向的地面起伏情况
5
§2.7 地形图的基本知识
第五讲 地形图的基本知识 及分幅与编号
学时：2学时 主讲：徐克科
1
本讲主要内容
§2.7 地形图的基本知识 §2.6 地形图的分幅与编号
2
本讲重点
地图的基本概念 地图比例尺及应用 比例尺精度 地形图分幅：了解
Biblioteka Baidu
3
§2.7 地形图的基本知识
一、 地形图的基本概念与分类 地物：地球表面的固定物体，边界线或特征点 地貌：地球表面各种高低起伏的形态，等高线 地形：地物和地貌的总称 地形图：按一定的比例尺，用规定的符号和一 定的表示方法表示地物、地貌平面位置和高程 的正形投影图。
6
§2.7 地形图的基本知识
7
§2.7 地形图的基本知识
8
§2.7 地形图的基本知识
9
§2.7 地形图的基本知识
分类：
线划地图 影像地图 模拟地图 数字地图 电子地图 虚拟现实地图
10
§2.7 地形图的基本知识
3S技术
RS: Remote Sensing GIS: Geographical Information System GPS: Global Positioning System
1：10万
27
2.8 地形图的分幅与编号
1：5万、1：2.7万、1：1万比例尺地形图 1 ：5 万 一幅1：10万地形图分为4幅，用A，B， C，D表示，即经差15′，纬差10′
北京某地：北纬39 54 30, 东经116 28 25 图幅编号：J-50-5-B
28
2.8 地形图的分幅与编号
北京某地 北纬39 54 30 东经116 28 25 图幅编号 J-50-[3]
26
2.8 地形图的分幅与编号
一幅1：100万地形图分 为144幅，用1， 2，……，144表示，即 经差30′，纬差20′ 北京某地：北纬39 54 30, 东经116 28 25 图幅编号：J-50-5
14
§2.7 地形图的基本知识
1 数字比例尺 用分子为1，分母为整数的分数表示的 比例尺称为数字比例尺。
l/L = 1/(L/l) = 1/M
由比例尺与图上距离可以确定实地距离
L = M × l
15
§2.7 地形图的基本知识
2 直线比例尺 一般说来，在图上除写有数字比例尺外， 还有用线段表示的比例尺，这就是图示比 例尺。图示比例尺有直线比例尺和复式比 例尺两种。
18
2.8 地形图的分幅与编号
梯形分幅 按经纬线划分，用于基本比例尺地图 矩形分幅 按平面直角坐标划分，主要用于大比例 尺地形图、平面图
19
2.8 地形图的分幅与编号
一、梯形分幅 基本思想：按经、纬线划分 1：100万比例尺地形图 从经度180°起按经差6°自西向东用1-60表示 从赤道起向南、向北分别按纬差4°分成22列， 由低纬向高纬用A,B,C……V表示 每幅图的编号由所在横列字符与纵行字符组成
北京某地：北纬39 54 30, 东经116 28 25 图幅编号：J-50-A
24
2.8 地形图的分幅与编号
1：50万、1：20万、1：10万比例尺地形图
1：20万 一幅1：100万地形图分为36幅，用[1]……[36] 表示，即经差1°，纬差40′
25
2.8 地形图的分幅与编号
4D产品
数字线划图 DLG 数字正射影像图DOQ 数字高程模型 DEM 数字栅格图 DRG
11
§2.7 地形图的基本知识
GIS = 地图 + 数据库 + 空间分析 GIS：人类描述地球的第三代工具 地图与空间数据是GIS的基础 GIS：SIS（空间信息系统）
12
§2.7 地形图的基本知识
20
2.8 地形图的分幅与编号
北京某地：北纬39 54 30, 东经116 28 25 则纬度序号：10（J），经度序号：50 图幅编号：J-50
21
2.8 地形图的分幅与编号
J-50
23
2.8 地形图的分幅与编号
1：50万、1：20万、1：10万比例尺地形图
1：50万：1：100万地形图一分为四，用A、B、 C、D表示，即经差3°，纬差2°
16
§2.7 地形图的基本知识
3 复式比例尺
4 比例尺的精度 地形图上0.1mm所表示的实地水平距离， 称为地形图的比例尺精度。
17
§2.7 地形图的基本知识
根据地形图比例尺确定实地量测精度，如在比 例尺为1∶500的地形图上测绘地物，量距精度 只需达到±5 cm即可 根据用图需要表示地物、地貌的详细程度，确 定所选用地形图的比例尺。如要求测量能反映 出量距精度为±10 cm的图，应选比例尺为 1∶1000的地形图。
图幅编号：J-50-5-B
29
2.8 地形图的分幅与编号
1：5万、1：2.7万、1：1万比例尺地形图 1：2.7万 一幅1：5万地形图分为4幅，用1，2，3， 4表示，经差7′30″，纬差5′ 图幅编号：在1：5万编号后加上自己的 序号 J-50-5-B-4
30
2.8 地形图的分幅与编号
地图比例尺(scale) 图上某一线段的长度与地面上相应线段的水 平长度之比。
l/L = 1/(L/l)=1/M
根据比例尺计算实地距离或图上距离
L = M*l l = L/M
13
§2.7 地形图的基本知识
大比例尺地图 1∶500、1∶1000、1∶2000、1∶5000的地形图 中比例尺地图 1∶1万、1∶2.7万、1∶5万、1∶10万的地形图 小比例尺地图 1∶20万、1∶50万、1∶100万的地形图，称为小 比例尺图 多比例尺地图管理：multi-scale
4
§2.7 地形图的基本知识
平面图：只表示地物，不表示地貌，且将水准 面看作水平面进行正射投影
专题图：以普通地图为底图，着重表示自然地 理和社会经济各要素中的一种或几种，反映主 要要素的空间分布规律、历史演变和发展变化 等。
剖面图：沿某一方向的地面起伏情况
5
§2.7 地形图的基本知识
第五讲 地形图的基本知识 及分幅与编号
学时：2学时 主讲：徐克科
1
本讲主要内容
§2.7 地形图的基本知识 §2.6 地形图的分幅与编号
2
本讲重点
地图的基本概念 地图比例尺及应用 比例尺精度 地形图分幅：了解
Biblioteka Baidu
3
§2.7 地形图的基本知识
一、 地形图的基本概念与分类 地物：地球表面的固定物体，边界线或特征点 地貌：地球表面各种高低起伏的形态，等高线 地形：地物和地貌的总称 地形图：按一定的比例尺，用规定的符号和一 定的表示方法表示地物、地貌平面位置和高程 的正形投影图。
6
§2.7 地形图的基本知识
7
§2.7 地形图的基本知识
8
§2.7 地形图的基本知识
9
§2.7 地形图的基本知识
分类：
线划地图 影像地图 模拟地图 数字地图 电子地图 虚拟现实地图
10
§2.7 地形图的基本知识
3S技术
RS: Remote Sensing GIS: Geographical Information System GPS: Global Positioning System
1：10万
27
2.8 地形图的分幅与编号
1：5万、1：2.7万、1：1万比例尺地形图 1 ：5 万 一幅1：10万地形图分为4幅，用A，B， C，D表示，即经差15′，纬差10′
北京某地：北纬39 54 30, 东经116 28 25 图幅编号：J-50-5-B
28
