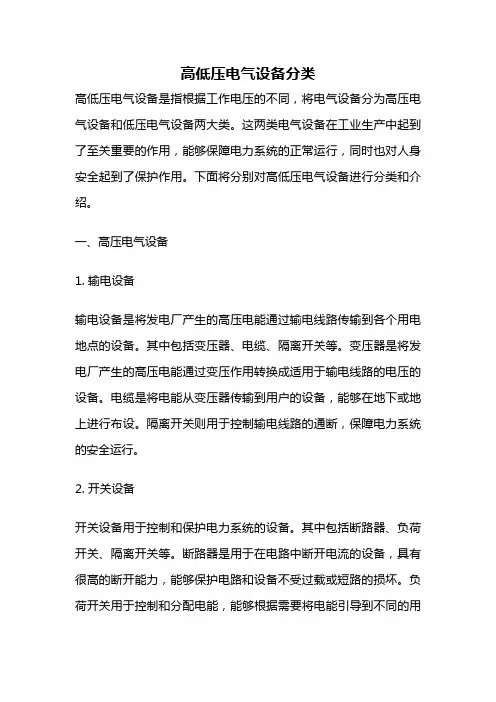

高低压电气设备分类高低压电气设备是指根据工作电压的不同，将电气设备分为高压电气设备和低压电气设备两大类。
这两类电气设备在工业生产中起到了至关重要的作用，能够保障电力系统的正常运行，同时也对人身安全起到了保护作用。
下面将分别对高低压电气设备进行分类和介绍。
一、高压电气设备1. 输电设备输电设备是将发电厂产生的高压电能通过输电线路传输到各个用电地点的设备。
其中包括变压器、电缆、隔离开关等。
变压器是将发电厂产生的高压电能通过变压作用转换成适用于输电线路的电压的设备。
电缆是将电能从变压器传输到用户的设备，能够在地下或地上进行布设。
隔离开关则用于控制输电线路的通断，保障电力系统的安全运行。
2. 开关设备开关设备用于控制和保护电力系统的设备。
其中包括断路器、负荷开关、隔离开关等。
断路器是用于在电路中断开电流的设备，具有很高的断开能力，能够保护电路和设备不受过载或短路的损坏。
负荷开关用于控制和分配电能，能够根据需要将电能引导到不同的用电设备上。
隔离开关则用于隔离电源和负载，用于维护和检修电力系统。
3. 保护设备保护设备用于监测电力系统的运行状态，一旦发生故障能够迅速切除故障电路，保护电力设备和人身安全。
保护设备包括过电流保护、接地保护、过压保护等。
过电流保护用于监测电流的大小，一旦电流超过额定值，能够迅速切断电路。
接地保护用于监测电力设备是否发生接地故障，一旦发生接地故障，能够迅速切除故障电路。
过压保护用于监测电压的大小，一旦电压超过额定值，能够切断电路，保护设备不受损坏。
二、低压电气设备1. 配电设备配电设备用于将高压电能转换成适用于各个用电设备的低压电能。
其中包括低压变压器、配电柜、电力仪表等。
低压变压器是将高压电能通过变压作用转换成适用于低压用电设备的电压。
配电柜用于对电能进行分配和控制，能够将电能引导到不同的用电设备上。
电力仪表用于测量电能的大小和质量，能够提供给用户实际的用电信息。
2. 控制设备控制设备用于控制和调节电力系统的运行。
电气及机电设备产品目录高压开关柜 (3)TBB型高压无功补偿装置 (3)KYN28-12型中置式封闭开关柜 (4)KYN61-40.5型中置式封闭开关柜 (6)HXGN15-12（FL.R）户内金属封闭环网开关柜 (7)HXGN15-12（F.L）户内金属封闭环网开关柜 (10)HXGN-10Z型环网真空开关柜 (11)KYN61型高压开关柜 (12)KYN96-12(Z)铠装移开式户内交流金属封闭开关柜 (13)低压开关柜 (15)GGD2交流低压开关柜 (15)GCK型低压抽出式开关柜 (16)MNS型低压抽出式开关柜 (18)GCS型低压抽出式开关柜 (19)XL-21型低压封闭式动力柜 (21)箱式变电站 (22)YBM（P）29-12/0.4紧凑式预装式变电站 (22)YBM（P）29-12/0.4系列普通型预装式变电站 (23)控制箱信号屏 (24)PK控制保护屏-2 (24)XZDW33-100直流控制电源柜 (25)双电源切换箱 (26)JTI-JT9控制台 (26)PZ30照明配电箱 (27)高压开关柜TBB型高压无功补偿装置产品介绍TBB型高压无功补偿装置所属类别：高压开关柜产品详细概述：TBB型高压并联电容器装置主要由电容器、接地开关、放电线圈、氧化锌避雷器、串联电抗器、支柱瓷瓶、组架（柜体）、连接母等组成，适用于10kv及6kv工频电力系统。
用来改善工频交流电力系统的功率因数，减少线路损耗，提高供电电压质量，充分发挥供发电设备的潜力。
无功补偿装置主要技术性能：1.使用环境：安装运行地区海拔不超过1000m,环境温度-40℃～45℃，装置分户和户外。
安装运行地区应无剧烈机械振动，应无有害气体或蒸汽，应无导电性或爆炸性尘埃。
2.电容偏差0～+10%，串联段间偏差≤2%，相间电容偏差≤2%。
3.允许在1.1Un功频稳态过电压下长期运行。
4.电容装置可在过电流不超过其额定电流1.3倍的稳态过电流下长期运行.5.装置采用氧化锌避雷器和串联电抗器，有效的限制操作过电压、高次谐波和涌流。
变压器高低压设备技术要求变压器是电力系统中常用的电力传输装置，主要用于将电压从一个电压级别转变为另一个电压级别。
在变压器的设计和制造过程中，需要满足一系列的技术要求，以保证变压器的安全可靠运行。
本文将对变压器高低压设备的技术要求进行详细介绍。
1.变压器高低压设备的绝缘要求基本绝缘要求主要包括绝缘材料的选用、绝缘材料的厚度、绝缘材料的固定等。
通常使用的绝缘材料有绝缘纸、绝缘胶带、绝缘管等，这些绝缘材料必须满足电器和机械性能的要求。
附加绝缘要求主要包括表面绝缘和空气绝缘。
表面绝缘是指在变压器的绕组和端部与其他金属构件之间需要使用一定的绝缘体进行绝缘，以防止绕组与其他构件接触而导致绝缘破坏。
空气绝缘是指变压器的局部部位需要保持一定的间隙，以防止高电压引起放电。
2.变压器高低压设备的电阻要求绝缘电阻是指变压器绕组和地之间的电阻，其大小直接影响绝缘性能的好坏。
在设计和制造变压器时，需要通过测试绝缘电阻来验证绝缘结构的质量。
接地电阻是指连接变压器的低压绕组与地之间的电阻，其作用是将变压器的金属外壳或者中性点的电位与地电位连接起来，以提供安全的接地保护。
电气连接电阻是指变压器内外连接导体之间的电阻。
它的大小直接影响变压器的损耗和效率，因此在设计和制造变压器时需要合理选择导体材料和连接方式，以降低电气连接电阻。
3.变压器高低压设备的散热要求变压器在工作过程中会产生一定的热量，如果不能及时散热，会导致温度升高，从而影响变压器的性能和寿命。
散热要求主要包括散热面积、散热介质和散热方式等。
散热面积应满足变压器的额定功率和工作温度升高要求，通常采用散热器或者散热片进行散热。
散热介质可以是自然风、强制风或者水等。
散热方式一般有自然冷却、强制风冷却和水冷却等几种。
4.变压器高低压设备的荷载能力要求变压器的荷载能力是指变压器能够承受的负载功率大小。
在设计和制造变压器时，需要根据实际应用场合和要求来确定变压器的额定功率和额定电流。
一、变压器、高低压设备技术要求：（一）、变压器采用在中高档的企业产品。
1、规范和标准1.1合同设备包括卖方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求, 除非另有特别说明，将包括在投标期内有效的任何修正和补充。
1.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。
如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准执行。
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
2、环境条件与设计条件2.1设备运行的环境要求供方应保证提供的所有材料、设备、精加工件、装置和系统在运输、卸货、搬运、储存、安装和运行中能经得起环境的条件，并且没有损坏和失灵，能长期满载连续运行。
1>周围空气温度最高温度：+40℃；最低温度：-5℃；日平均： +25℃；年平均： +20℃；2>海拔高度：小于1000米；3>环境相对湿度(在25℃时)多年平均值：小于85％；4>地震烈度：Ⅷ度；5>污秽等级：Ⅲ级6>安装地点：户内；2.2设备主要参数型号： SCB10 H系列干式变压器额定频率：50Hz；额定容量：见清单（图纸）空载额定电压变比： 10±2*2.5% /0.4kV短路阻抗： 6%或4 %（按设计要求）绝缘等级： H级相数及联接组标号：三相；D，Yn11；冷却方式： AN/AF；2.3过载能力变压器允许短时间过载能力在空气冷却情况下应满足表2.1要求(正常寿命，过载前已带满负荷)。
表2.1 变压器过载能力3、技术性能要求3.1一般要求1>干式变压器应是Nomex绝缘、空气自冷/强制风冷、高压绕组包封式或非包封式三相室内变压器。
2>干式变压器绝缘耐热等级不低于H级：主材和辅材均不低于H级的要求，且两者的缘耐热等级应一致。

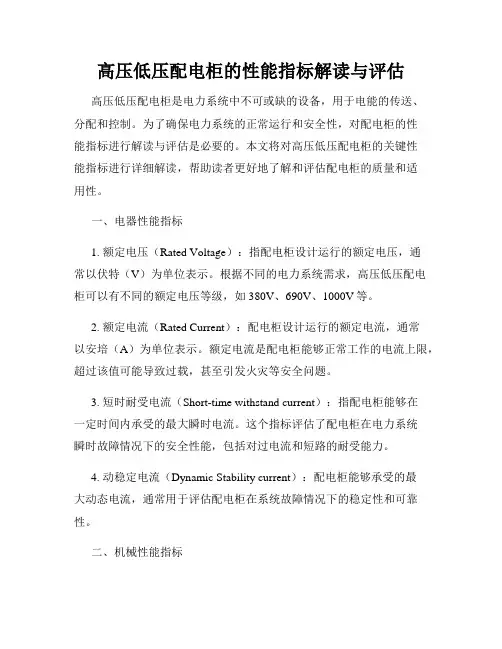

高压低压配电柜的性能指标解读与评估高压低压配电柜是电力系统中不可或缺的设备，用于电能的传送、分配和控制。
为了确保电力系统的正常运行和安全性，对配电柜的性能指标进行解读与评估是必要的。
本文将对高压低压配电柜的关键性能指标进行详细解读，帮助读者更好地了解和评估配电柜的质量和适用性。
一、电器性能指标1. 额定电压（Rated Voltage）：指配电柜设计运行的额定电压，通常以伏特（V）为单位表示。
根据不同的电力系统需求，高压低压配电柜可以有不同的额定电压等级，如380V、690V、1000V等。
2. 额定电流（Rated Current）：配电柜设计运行的额定电流，通常以安培（A）为单位表示。
额定电流是配电柜能够正常工作的电流上限，超过该值可能导致过载，甚至引发火灾等安全问题。
3. 短时耐受电流（Short-time withstand current）：指配电柜能够在一定时间内承受的最大瞬时电流。
这个指标评估了配电柜在电力系统瞬时故障情况下的安全性能，包括对过电流和短路的耐受能力。
4. 动稳定电流（Dynamic Stability current）：配电柜能够承受的最大动态电流，通常用于评估配电柜在系统故障情况下的稳定性和可靠性。
二、机械性能指标1. 防护等级（Protection Degree）：用于表示配电柜的防护能力，防止外界物体、固体颗粒、水和灰尘等进入配电柜内部，导致电气部件损坏或故障。
常见的防护等级有IP20、IP54、IP65等。
2. 外观颜色（Appearance Color）：配电柜表面的颜色，通常根据用户需求和环境要求来选择，常见的有灰色、白色、深蓝色等。
3. 外形尺寸（Dimensions）：配电柜的尺寸大小，包括高度、宽度和深度，通常根据安装要求和空间限制来确定。
三、热特性指标1. 散热方式（Heat Dissipation）：配电柜内部热量的散热方式，常见的散热方式有自然散热、强制散热等。
一、电气设备分为咼压和低压两种。
高压电气设备：电压等级在1000V及以上者;
低压电气设备：电压等级在1000V以下者。
设备不停电时的安全距离
三、线路的巡视
（1）在雷雨、大风天气或事故巡线时，巡视人员应穿绝缘鞋或绝缘靴;
汛期、暑天、雪天等恶劣天气和山区巡线时应配备必要的防护用
具、自救器具和药品；夜间巡线应携带足够的照明工具。
（2）夜间巡线应沿线路外侧进行；大风时，巡线应沿线路上风侧前进, 以免万一触及断落的导线；特殊巡视应注意选择路线，防止洪
水、塌方、恶劣天气等对人的伤害。
四、在带电线路杆塔上工作与带电导线最小安全距离
直流线路
五、邻近或交叉其他电力线工作的安全距离。
10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。
常用配电柜型号：XGN15-12、HXGN17。
1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
高低压理论考试题及答案一、单项选择题（每题2分，共30分）1. 高压电气设备在运行中，若发现绝缘子表面有裂纹，应如何处理？A. 立即更换B. 继续使用C. 定期检查D. 忽略不计答案：A2. 低压配电系统中，中性点接地方式通常采用哪种？A. 不接地B. 直接接地C. 间接接地D. 悬浮接地答案：C3. 以下哪种设备不属于高压电气设备？A. 变压器B. 断路器C. 接触器D. 继电器答案：C4. 高压断路器的主要功能是什么？A. 过载保护B. 短路保护C. 隔离电源D. 电压调节答案：C5. 低压电气设备中，熔断器的作用是什么？A. 过载保护B. 短路保护C. 隔离电源D. 电压调节答案：B6. 在高压电气设备中，避雷器的主要作用是什么？A. 过载保护B. 短路保护C. 防止雷击D. 隔离电源答案：C7. 低压电气设备中，空气开关的主要功能是什么？A. 过载保护B. 短路保护C. 隔离电源D. 电压调节答案：B8. 高压电气设备中，隔离开关的主要作用是什么？A. 过载保护B. 短路保护C. 隔离电源D. 电压调节答案：C9. 低压电气设备中，接触器的主要功能是什么？A. 过载保护B. 短路保护C. 频繁启停控制D. 隔离电源答案：C10. 高压电气设备中，电压互感器的主要作用是什么？A. 过载保护B. 短路保护C. 电压变换D. 隔离电源答案：C11. 低压电气设备中，继电器的主要功能是什么？A. 过载保护B. 短路保护C. 信号转换D. 隔离电源答案：C12. 高压电气设备中，电流互感器的主要作用是什么？A. 过载保护B. 短路保护C. 电流变换D. 隔离电源答案：C13. 低压电气设备中，热继电器的主要作用是什么？A. 过载保护B. 短路保护C. 隔离电源D. 电压调节答案：A14. 高压电气设备中，电容器的主要作用是什么？A. 过载保护B. 短路保护C. 无功补偿D. 隔离电源答案：C15. 低压电气设备中，电磁铁的主要功能是什么？A. 过载保护B. 短路保护C. 电磁吸合D. 隔离电源答案：C二、多项选择题（每题3分，共30分）1. 高压电气设备中，以下哪些设备需要定期进行绝缘测试？A. 变压器B. 断路器C. 隔离开关D. 接触器答案：A、B、C2. 低压电气设备中，以下哪些设备具有过载保护功能？A. 熔断器B. 热继电器C. 接触器D. 空气开关答案：A、B、D3. 高压电气设备中，以下哪些设备可以用于隔离电源？A. 断路器B. 隔离开关C. 避雷器D. 电容器答案：A、B4. 低压电气设备中，以下哪些设备可以用于短路保护？A. 熔断器B. 热继电器C. 空气开关D. 接触器答案：A、C5. 高压电气设备中，以下哪些设备具有电压变换功能？A. 变压器B. 断路器C. 电压互感器D. 电流互感器答案：A、C6. 低压电气设备中，以下哪些设备可以用于频繁启停控制？A. 接触器B. 热继电器C. 空气开关D. 电磁铁答案：A、D7. 高压电气设备中，以下哪些设备需要定期进行维护和检查？A. 变压器B. 断路。
高低压变配电设备技术要求高低压变配电设备主要技术要求一、高低压配电柜、技术条件通用条款1、使用环境条件：环境温度：-10℃—+40℃ 海拔高度：<m相对湿度：日平均值≤95%，月平均值≤90% 最大日温差：25℃环境条件：户内，无明显尘埃和腐蚀性气体污染等级：2级抗地震能力：7级烈度2、防护等级：IP4X3、货物壳体表面处理和颜色：计算机灰，并且由生产厂具备的自动喷塑生产流水线进行表面喷塑，以保证表面涂覆的可靠质量4、标准的适用和执行：投标人所提供的货物除应满足本技术要求以外，还应符合下列相关标准的规定进口元器件允许适用原产国标准，但必须等同或优于中华人民共和国国家标准，如这些标准内容有冲突，按高的标准执行(1) (2) (3) (4) (5) (6) (7) (8) (9) (10)GB-《3~35KV户内交流高压开关设备》 DL-91《户内交流高压开关柜订货技术条件》和~《高电压试验技术》 GB《交流高压电器在长期工作时的发热》 SD《交流高压隔离开关的技术条件》 SD-89《高压开关柜闭锁装置技术条件》 GB《交流高压电器动热稳定试验方法》DL-91《10~35户内高压真空断路器订货技术条件》 5-85《高压配电装置设计技术规程》GB《交流高压电器在长时间工作时的发热》共 21 页(11) (12) (13) (14) (15) (16) (17) (18) (19) (20) (21) (22) (23) (24) (25)《低压成套开关设备和控制设备》 GB-81 《电气设备额定电流》 -1 《低压开关设备及控制设备》 -1A 《短路保护并列设备》《低压成套开关设备和控制设备》《低压电气外壳防护等级》 -89 《低压抽出式成套开关设备》 GB-87 《电流互感器》 - 《电流互感器》《低电压并联电容器》GB-88 《低压成套开关设备基本试验方法》GB-96 《电气装置安装工程电缆线路施工及验收标准》GB-96 《电气装置安装工程盘柜及二次回路接线施工及验收规范》 GB- 《建筑电气工程施工质量验收规范》国家现行包装运输标准凡本技术要求未特别提及的地方，也应符合中华人民共和国现行的有关国家标准 5、铭牌：每台开关柜、每段母线桥均应配备铭牌，铭牌要铆固固定在明显易见的外壳表面上铭牌上标记的内容：产品名称、型号规格制造厂商名称和商标制造年、月和出厂日期出厂编号标准代号额定频率额定工作电压额定绝缘电压额定电流水平母线：垂直母线：共 21 页短时耐受电流水平母线：按电力变压器低压输出母线提高一个线号选择垂直母线：不低于A 相应母线载流量选择防护等级6、所有设备、装置的操作指示、警告指示等用英文标示的，必须在相同位置牢固粘贴内容相同的简体中文标示7、货物的所有电气连接铜端子表面、铜母线连接段搭接面的表面均应做表面搪锡处理货物的所有装配螺栓、螺母、垫片等均应镀锌件表面搪锡处理工艺、镀锌处理工艺必须符合相应的国家标准要求8、开关的操作机构应清楚地标示接通、断开位置和试验位置9、各进、出线回路和接线端头应清楚地标示相应的回路编号、相序编号，所有的编号均应与设计图或投标人提供并经设计确认的接线图上的标示编号一致10、配电柜的正面的操作手柄上方应粘贴该回路的用途、回路编号的标示牌，表示牌应用不易毁损的材料制作11、按设计图或投标人提供并经设计确认的图纸在配电柜的右上角清楚地标注配电柜编号12、在每台配电柜的电缆接线室的背板内表面上粘贴该柜的电气系统图、接线展开图电气系统图、接线展开图采用不干胶印制13、配电柜内的接线端子均应预留接线端子14、母线应按相关标准，采用国标铜排，材质必须满足或高于国家标准要求、高低压配电柜内部元器件选型通用要求1 内部元器件应符合其本身的制造标准，同时还应通过3C认证或认证3C认证、认证和颁发生产许可证的元器件均应具有相应标志中标人在选用时必须严格审查每一种元器件的检测报告和相应的认证证书的有效性检测报告和认证证书应留底备查2 所有元器件均应按照其制造厂的说明进行安装；并且其安装与接线不应因相互影响而使功能受到损害3 所有元器件除满足设计要求外，还必须达到本技术文件的相关要求，二者矛盾时以本技术文件为准共 21 页4 本技术要求未提及的应严格按照设计图选择5 交货时，若业主发现有选用不合格元器件的情况，中标单位必须无条件予以更换业主保留索赔的权利、封闭式母线桥的技术条件封闭式母线桥是与低压配电屏配套供应的，投标人必须充分考虑封闭式母线桥与低压配电屏和干式变压器连接部分的做法，并提供详细的做法大样图封闭式母线桥的壳体采用冷轧钢板，材质符合GB《普通碳素结构钢技术条件》中QA钢并符合GB《普通碳素结构钢冷轧钢带》及GB《普通碳素钢、低合金钢薄钢板技术条件》的有关规定壳体表面喷塑、低压配电屏技术条件低压柜按设计要求选用智能型低压配电柜1、框架结构采用九折型材或C型材组装，保证柜体抗冲击力强度2、低压开关柜柜型为固定分隔式，分隔等级级，防护等级IP3X以上，具有机械联锁装置，保证操作、维护的安全3、柜内空间功能分配由4个相互隔离的区间组成，即水平母线区、垂直母线电缆转接区、功能单元区、馈线电缆区，且要求柜内单台上下通风良好还必须配备柜内及主母排温度两段测控自动风冷系统总成，当机柜内及主母排温度任一项达到设定温度时，指令驱动柜内风机强制风冷，当机柜内及主母排温度均低于设定温度时，风机停止工作4、框架断路器配插入安装台，电动/手动操作机构及手柄5、所有A以下出线回路出线端应配备馈出电缆一次端子，以便馈出电缆连接，且要求接线端子有绝缘防护盖6、所有塑壳断路器回路出线端必须采用硅橡胶电缆作为转接连线，以保证导线在≥℃温度时绝缘层不被破坏7、低压柜尺寸及工艺：板材选用冷轧钢板，钢板厚度满足国家相关标准，尺寸满足设计图纸要求安装位置要求8、柜内所有铜排要求镀锡处理共 21 页9、其他低压配电屏在出厂前应按照设计图在柜顶预留与母线桥连接的开孔和螺栓固定孔；在柜底部预留电缆进出线的敲落孔该部分应充分考虑到与安装施工单位的配合，开孔位置和大小尺寸、敲落孔的孔径、数量应与安装施工单位根据现场安装实际情况确定，智能仪表的安装，中标人负责仪表安装及仪表与整柜成套，并按国家相关标准进行出厂前检验资料要求(1) 与拟投设备相同的产品样本：投标时随同投标文件提供，作为投标文件的组成部分产品样本应包含有结构介绍、外形尺寸、安装基础等内容(2) 图纸：工厂在合同生效后半个月内，提供图纸及说明材料供审定认可a 基础图：标明低压开关柜的尺寸、基础固定的位置和尺寸等b 电气原理图：包括低压开关柜的内部电气接线 (3) 试验报告：a 权威机构提供的型式试验报告b 出厂试验报告c 主要部件试验报告11、试验型式试验：能提供国家法定机构的型式试验报告型式试验符合国家相关标准的规定出厂实验：每台低压开关柜均在工厂内进行整台组装并进行出厂试验，出厂试验的技术数据随产品一起交付需方产品在拆装前对关键的连接部位和部件作好标记a 每个低压开关柜单元都在工厂进行出厂试验，并附合格证书b 主回路工频耐压试验辅助回路和控制回路工频耐压试验c 主回路的电阻测量d 机械特性和机械操作及机械防止误操作装置或电气联锁装置功能的试验e 仪表、元件校验及接线正确性的检定f 在使用中可以互换的具有同样额定值和结构的组件，检查其互换性现场验收试验：低压开关柜到达现场后，由安装单位按照相关标准的规定进行共 21 页现场验收试验试验结果如与产品型式试验和出厂试验结果或其规定值不符，由卖方负责12主要低压电器元件技术要求智能控制器-1D按设计要求必须实现下列配电自动管理功能：a)、数据自动显示/记录/打印/存储功能可中文自动显示智能配电柜各相运行参数：电压有效值V电流有效值I有功功率P频率F，功率因数PF(C0SΦ)以及分时电量自动打印记录/存储低压配电系统各相运行参数、取样日期，时间，环境温度等b)、故障判别处理功能智能控制器-ID能自动判别故障，当系统运行中过载、短路、过压、欠压、断相、断零、接地故障发生时，指令驱动配电柜中断路自动脱扣，实施保护作用 c)、电压故障消失自动恢复功能当故障消失后，电压恢复正常时，-1D指令驱动断路器自动合闸，系统自动投入正常运行状态 d)、功率因数自动数字补偿功能当系统功率因数(C0SΦ)较低时，-1D根据系统运行无功电流计算出补偿电容量，自动投入/退出运行补偿电容e)、声光报警，显示和记录故障状态下的数据功能当发生故障，可声光报警，表示系统处于故障状态，同时显示和记录打印出故障状态下的异常数据并将历史数据加以存储，具备“用电黑匣子”功能 f)、记录打印精度1) 摸拟量测量误差AC≤±% DC≤±%(V、I 有效值)2) 数据处理后的误差AC≤±% DC≤±%(P、PF、C0SΦ、) g)、具有多个配电系统组网运行的群控功能-1D设有RS接口或根据要求可配置远程有/无线联接，支持规约可连接上位计算机监控设备，方便进行多组配电系统通讯连接，实现中心监控 h)、可编程控制节能功能控制保护参数根据用户需要，可授权无级数现场修改任意设定，检修调试具有模拟运行功能；在多组配电变压器低压相互联络供电的系统中，-1D可编程控共 21 页制各组别配电变压器自动退出空载或低负载配电变压器，同时，-1D自动检测负荷变化，判断峰、谷用电状态自动增加/减少投入设备运行以减少配电变压器空载损耗，实现节能经济运行 i)、自动强制风冷功能当机柜内温度、主母线温度其中任一项达到某一限定温度时指令驱动风机启动强制风冷，使温度在均回到允许范围时，风扇停止工作(2)低压断路器1> 框架断路器同时满足：a) 框架断路器的额定电气参数应与开关柜的母线电气参数相匹配b) A及其以下的断路器使用分断能力()等于极限分断能力()大于等于50KA，额定短时耐受电流()应大于等于50KA/1sc) A及其以上的断路器使用分断能力()等于极限分断能力()大于等于85KA，额定短时耐受电流()应大于等于50KA/1sd) 采用智能脱扣器设系统二级保护，并带有测量显示功能，要求测量并液晶显示电流、电压、功率、频率等参数e) 应具备过载、短路瞬时、短路短延时及接地故障保护功能 f)应置于柜内具有强制风冷条件下良好的散热，保证在40℃以下无需降容，否则必须考虑降容影响，开关壳架及额定电流应上调一级 2> 塑壳断路器同时满足：a A及其以下的断路器使用分断能力()等于极限分断能力()大于等于35KAb A及其以上的断路器使用分断能力()等于极限分断能力()大于等于50KA c 具有隔离功能(3)自动转换开关同时满足：1>、国际标准-7《低压开关设备和控制设备第一部分：总则》，-3《低压开关设备和控制设备、开关、隔离开关及熔断器组合共 21 页电器》，-6《低压开关设备和控制设备、多功能开关、自动转换开关电器》2>、国家标准GB/T 《低压开关设备和控制设备总则》，GB《低压开关设备和控制设备、开关、隔离开关及熔断器组合电器》GB ，《低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关电器》a符合国标《低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关电器》(GB/T —)或-6-1，并提供国内或国外权威机构的检测报告给盘厂备查 b开关型式为PC级，极数为4Pc转换开关使用类别应为AC-33B或AC-33Ad开关主触头可承受%额定负载在熔断器保护下，不同电流等级的开关可承受标准规定的相应的短路耐受电流负载在熔断器保护下，不同电流等级的开关可承受标准规定的相应的短路耐受电流负荷隔离开关负荷隔离开关技术要求：1>、国际标准-1《低压开关设备和控制设备总则》，-3《低压开关设备和控制设备、开关、隔离开关及熔断器组合电器》2>、国家标准GB/T 《低压开关设备和控制设备总则》，《低压开关设备和控制设备低压开关、隔离开关及熔断器组合电器》负荷隔离开关技术参数：约定发热电流：A ——A；绝缘电压：V——V；额定冲击耐受电压 6KV——12KV；介电强度：V——V；额定工作电流：20A——A；操作力矩：—60Nm；机械寿命：次——次；电气寿命：次(5) 熔断器隔离开关品牌熔断器隔离开关技术要求：1>、国际标准-1《低压开关设备和控制设备总则》，-3《低压开关设备和控制设备、开关、隔离开关及熔断器组合电器》 2>、国家标准GB/T 《低压开关设备和控制设备总则》，共 21 页《低压开关设备和控制设备低压开关、隔离开关及熔断器组合电器》，GB/ 《低压电器外壳保护等级》，《低压熔断器基本要求》，《低压熔断器专职人员使用的熔断器补充要求》熔断器隔离开关技术参数：约定发热电流：20A ——A；绝缘电压：V；额定冲击耐受电压：6KV——12KV；介电强度：V；操作力矩：4Nm——12Nm；机械寿命：次；电气寿命：次(6) 交流接触器交流接触器应按标准设计与制造，并符合每台负载的操作要求-额定工作电压：V -额定绝缘电压：V-线圈工作电压：倍额定电压 -机械寿命：次-辅助触头机械寿命：次 -电气寿命：次 -操作频率：次/小时-电容器柜内接触器应是电容专用接触器(7) 电流、电压互感器品牌：符合-标准，采用环氧树脂全浇注，额定二次电流5A(8) 电容补偿柜、电容器及电容接触器1> 无功补偿控制器选择范围：要求：a 具有自动投切装置，使功率因素保持在以上b 控制器按“无功需量并兼顾电压”的原则，作为电容器组投切动作的判据，自动循环投切c 分组投切时，不应产生谐振 2> 电容器选择范围：要求：a 额定电压：V/Vb 频率：50HZc 环境温度：-25℃—+50℃共 21 页d 电容器采用低压干式全金属化膜密闭电容器，应具有不浸油、不燃烧、不爆炸、不污染环境、寿命长等特点e 损耗低于/f 电容器应具有自愈性能，内装永久性放电电阻，其大小能保证在1分钟内端子间的电压降至50V以下g 电极镀膜材料：镀银-锌膜3> 交流接触器应采用：专用投切电容器型，额定容量选大一档，机械寿命≥次，电器寿命≥次，辅助触头电器寿命≥次(9) 电力监控智能仪表a>、低压开关柜进线、母联、重要一级馈线智能电力监控仪表b>、低压监测负荷线路配置的智能电力仪表，其主要功能描述如下：单、三相电流；单、三相电压；有功电度一路开关量输入；一路RS通讯接口；消防回路采用2路继电器输出，数码管闪烁就地报警参数设置：任意设定电流、电压变比外壳：美观、精巧、高强度工程塑料外壳c>、低压电容补偿负荷线路配置的-1D-C功能，其主要功能描述如下：三相电流、电压、有功功率、无功功率、频率；一路RS通讯接口；参数设置：任意设定电流、电压变比外壳：美观、精巧、高强度工程塑料外壳、中置式高压开关柜技术条件第 10 页共 21 页1总体参数1> 额定电压：10kV 2> 最高电压：12kV 3> 额定频率: 50Hz4> 额定电流：进线、母联柜、出线柜额定电流均为：A5> 温升：主回路在额定电流和额定频率下的温升除应遵守GB《交流高压电器在长期工作时的发热》的规定外，还应满足如下要求： a 内各组件的温升值不得超过该组件相应标准的规定； b 可触及的外壳和盖板的温升不得超过20K 6> 额定短路开断电流和关合电流：a 额定短路开断电流：b 额定短路关合电流为相应额定短路开断电流的倍 7> 额定热稳定电流：8> 额定动稳定电流为额定热稳定电流的倍 9> 额定热稳定时间10> 分、合闸机构和辅助回路的额定电压：DCV 11> 断路器开断短路次数不小于50次12> 额定绝缘水平：高压开关柜额定绝缘水平应符合下表规定加电压部份额定电压(kV)10主绝缘对地隔离断口间的绝缘4248主绝缘对地75隔离断口间的绝缘84柜体及开关绝缘的工频耐压值柜体及开关设备绝缘的雷电冲击耐压值13> 高压开关柜中各组件及其支持绝缘件的外绝缘爬电比距，按加强绝缘要求均应不小于20mm/kV 14> 对组(部)件的要求：a 同型产品内额定值和结构相同的组件应能互换b 装于高压开关柜上的各组件，应符合它们各自的技术标准 15> 防护等级和内部故障：a 单纯以空气作为绝缘介质时，柜内各相导体的相间与对地净距必须符合：额定第 11 页共 21 页电压10kV时的导体到地间净距不小于；不同相的导体之间净距不小于b 防止人体接近高压开关柜的高压带电部分和触及运动部分其防护等级应为IP4Xc 对于内部故障，应满足：采取防止人为造成内部故障的措施；加装防止误操作闭锁装置还应考虑到由于内部组件的故障引起隔室内过压及压力释放装置喷出的影响2．开关柜结构外壳: a 总则：高压开关柜的外形尺寸详见招标图纸高压开关柜的外壳必须是进口敷铝锌板材制作(除通风、排气口外)，不得用网状编织物、不耐火或类似的材料制造外壳应具有一定的强度b 盖板和门盖板应由金属钢板制作，金属板必须可靠接地c 观察窗观察窗位置必须是观察者便于观察运行中的设备，并应达到外壳规定的防护等级，观察窗使用机械强度与外壳相近的耐火透明材料遮盖，并应与高压导电体保持有足够的电气间隙d 通风窗、排气口通风窗、排气口的防护等级，应与外壳相同开关柜的断路器室、主母线室和电缆室应有压力释放通道通风窗和排气口的位置应使排出的油气和蒸汽不致危及操作者和其他正常运行设备的安全隔板和活门 a、总则：金属封闭式高压开关柜中隔板和活门应满足防护等级要求如采用绝缘材料制成的隔板、活门与空气间隙组成复合绝缘介质时，应满足以下要求：主回路带电部分和绝缘隔板、活门的可触及表面之间，在相对湿度为90%以及本技术条件所规定的环境条件下，其相间对地能随承受工频耐压试验；第 12 页共 21 页除机械强度外，绝缘材料应能满足GB《固体绝缘材料工频电气强度试验方法》的要求；主回路带电部分试验方法要对绝缘隔板、活门的内表面之间，至少能承受%额定电压的作用；如果有泄露电流能经过绝缘件表面的连续途径或经过仅被小的气隙、油隙所隔断的途径，到达绝缘隔板和活门的可触及的表面时，此泄露电流不大于；金属封闭开关柜外壳上的以及铠装式和隔室高压开关柜的隔板上，供可移件上触头插入固定触头的孔，应是在正常使用时能正确动作的活门接近静触头中的一组，那么所有活门应具备有在合闸位置独自的闭锁装置，或者应能插入一个隔板，以防止带电的静触头组外露通过金属隔板的导体，可以用套管或类似的方法与金属隔板绝缘，套管符合有关技术标准b、隔板高压开关柜中各高压电器设备的隔板，一般是金属的并接地在接地位置和移开位置时，若其隔板都不会成为外壳的一部分，则可以是非金属的，如果隔板成为外壳的一部分，则该隔板是金属的并接地，且具有与外壳相同的防护等级在金属封闭式高压开关柜中，凡采用非金属制成的隔板，如果以此来加强相间或相对地间绝缘时，除必须满足工频耐压要求外，高压导电体与该绝缘板间还保持不小于30mm的空气间隙c、活门：活门应是金属的，并接地接地a沿所有高压开关柜的整个长度延伸方向设有专用的接地导体，该接地导体与建筑接地网相连b专用接地导体所承受的动、热稳定电流，应为铭牌额定短路开断电流的% c高压开关柜的金属骨架及其安装于柜内的高压电器的金属支架均应有符合技术条件的接地，并且与专门的接地体连接牢固d主回路中凡能与其他部分隔离的每一个部件应接地e在正常情况下可抽件中接地金属部分，在试验或隔离位置、处于隔离断口规定的条件SD《交流高压隔离开关的技术条件》下、以及当辅助回路未完全断开的任一中间位置时，均保持良好的接地连接f每一高压开关柜之间的专门接地导体均要求相互连接，并通过专用端子连接牢固真空断路器第 13 页共 21 页a．真空断路器选用b．真空断路器应满足GB《交流高压断路器》、DL《交流高压断路器订货技术条件》的要求c．真空灭弧室采用陶瓷灭弧室，真空度不得大于 d 额定电压：10KV e 最高电压：12KV f 额定频率：50HZ g 额定电流：Ah 额定短路开断电流： i 额定短路关合电流：80KA j 额定热稳定电流： k 额定动稳定电流：80KA l 机械使用寿命：不少于次 m开断额定短路电流次数：不少于50次n 分合闸机构和辅助回路的额定电压：直流Vo 真空断路器的操动机构为拉簧，应具有防跳装置，在操作方式中不允许采用手动直接合闸p 真空断路器及其操动机构必须是一体式结构，并且安装在牢固的支架上支架不会因操作力的影响而变形，断路器的操作不会影响柜上的仪表、保护装置等的正常工作装设操作次数的计数器q 断路器的安装位置便于进行检修、检查、预防性试验和巡视 r 真空断路器应装设分、合闸按钮和分、合闸指示器w 中置式真空断路器的运转小车应为托盘式，不能采用悬挂式互感器a 电流互感器型式环氧树脂浇注绝缘额定电压 12 kV 变比见设计图热稳定电流 kA(1s) 动稳定电流 kA第 14 页共 21 页-5准确级 (测量)≥10VA 5P10(保护) ≥10VA 绝缘水平工频耐受电压 42 kV/1 雷电冲击耐受电压(全波) 75 kV b 电压互感器型式树脂浇注绝缘额定电压见设计图准确级/3P 工频耐受电压 42kV/1c 互感器固定牢靠，且应采取措施使得当柜中高压电气组件运行异常时，互感器应仍能正常工作d 互感器的位置应便于运行中检查、巡视，且在主回路不带电时，便于人员进行预防性试验、检修及更换等工作e 互感器的准确度及额定负载，应能满足继电保护及仪表测量装置的要求f 电压互感器高压侧有防止内部故障的高压熔断器，其开断电流应与高压开关柜参数相匹配。
10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜内负荷开关高压柜内CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。
常用配电柜型号：XGN15-12、HXGN17。
1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权江苏华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
