项目一:室内热水供暖工程施工

模块一:识读、绘制室内热水供暖系统施工图

单元1 热水供暖系统形式

1-1-1-2自然循环单管和双管热水供暖系统作用压力的计算方法

1.

(1

1-1-3

图是双管上供下回式系统示意图,图中散热器

进入各层散热器,在散热器内冷却后,在b 点汇合返回热源。该系统有两个冷却中心 S1和S2,它们与热源、供回水干管形成了两个并联的循环环路aS1b和aS2b。

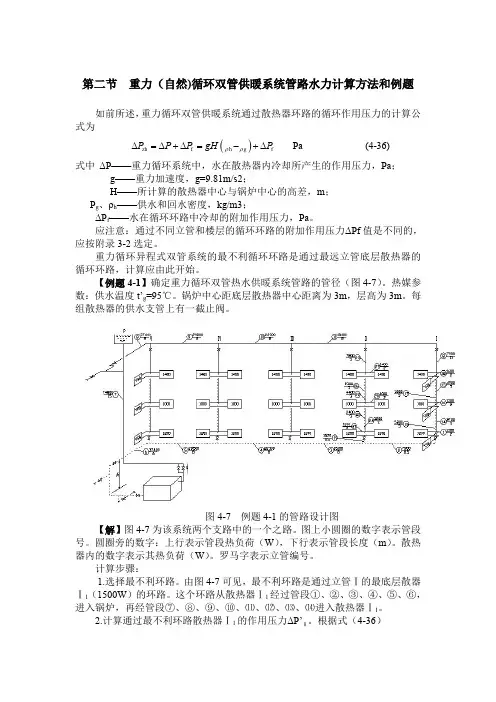

通过下层散热器aS1b环路的作用压力Δp1为

Δp1=g h1(ρh-ρg)(1-1-1)式中Δp1——自然循环系统的作用压力(Pa);

g——重力加速度,(㎡/s);

h——加热中心至冷却中心的垂直距离(m);

ρh——回水密度(kg/m3);

ρg——供水密度(kg/m3)。

通过上层散热器aS2b环路的作用压力Δp2是

Δp2=g(h1+h2)(ρh-ρg)=Δp1+g h2(ρh-ρg)(1-1-2)可以看出,通过上层散热器环路的作用压力比下层的大。

(2)自然循环单管上供下回式系统

图1-1-4 自然循环单管系统

图1-1-4是单管上供下回式系统示意图,图中散热器 S 1和 S 2串联在立管上,该立管循环环路的作用压力为

Δp=g (h 1ρh +h 2ρ1-h 1ρg -h 2ρg )=g h 1(ρh -ρg )+g h 2(ρ1-ρg ) (1-1-3) 同理,当立管上串联几组散热器时,其循环作用压力的通式可写成

Δp=Σg h i (ρi -ρg ) (1-1-4)

式中 h i ——相邻两组散热器间的垂直距离(m );当i=1,也就是计算的是沿水流方向最后

一组散热器时,h 表示最后一组散热器与锅炉之间的垂直距离;

ρi ——水流出所计算散热器的密度(kg/m 3);

ρg 、ρh ——供暖系统的供回水密度(kg/m 3)。

式中的ρi 可根据各散热器之间管路内的水温 t i 确定,如图1-1-5所示,

图1-1-5 单管热水供暖系统

其中

)()

(32131Q Q Q t t Q t t h g g ++--= (1-1-5)

)())((321322Q Q Q t t Q Q t t h g g ++-+-

= (1-1-6)

写成通式

Q t t Q t t h g i g i ∑-∑-=-)

(1 (1-1-7)

式中 t i ——计算管段的水温(℃);

ΣQ i-1——沿水流方向计算管段前各层散热器的热负荷之和(W );

ΣQ ——立管上所有散热器热负荷之和(W );

t g ——系统的供水温度(℃);

t h ——系统的回水温度(℃)。

计算出各管段水温后,就可以确定散热器内水的密度,再利用公式(1-1-4)计算自然循环单管系统的作用压力。
