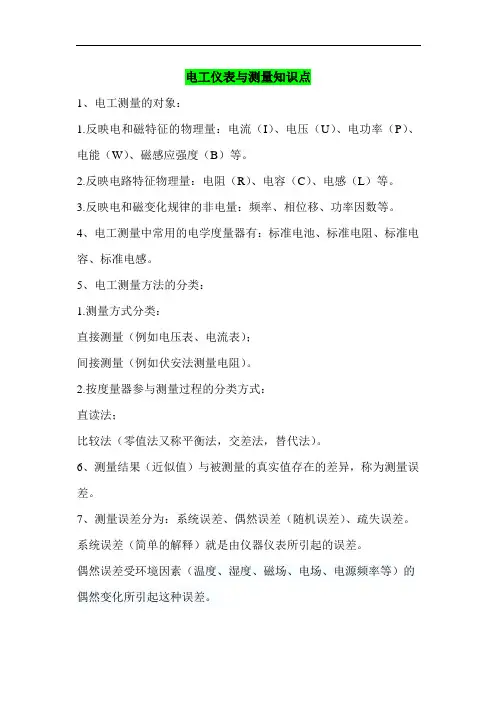

电工仪表与测量知识点1、电工测量的对象：1.反映电和磁特征的物理量：电流（I）、电压（U）、电功率（P）、电能（W）、磁感应强度（B）等。
2.反映电路特征物理量：电阻（R）、电容（C）、电感（L）等。
3.反映电和磁变化规律的非电量：频率、相位移、功率因数等。
4、电工测量中常用的电学度量器有：标准电池、标准电阻、标准电容、标准电感。
5、电工测量方法的分类：1.测量方式分类：直接测量（例如电压表、电流表）；间接测量（例如伏安法测量电阻）。
2.按度量器参与测量过程的分类方式：直读法；比较法（零值法又称平衡法，交差法，替代法）。
6、测量结果（近似值）与被测量的真实值存在的差异，称为测量误差。
7、测量误差分为：系统误差、偶然误差（随机误差）、疏失误差。
系统误差（简单的解释）就是由仪器仪表所引起的误差。
偶然误差受环境因素（温度、湿度、磁场、电场、电源频率等）的偶然变化所引起这种误差。
疏失误差是在测量过程中由于操作、读数、记录和计算等方面的错误所引起的一种明显歪曲测量结果的误差。
8、系统误差消除方法：1.对度量器及测量仪器进行校正。
引入校正值，以消除误差。
2.消除误差的根源。
选择合理的测量方法、测量前检查调整仪表零位、采取屏蔽措施来消除外部磁场、电场等各种外界因素造成的影响等。
3.采用特殊的测量方法。
①替代法。
②正负消去法。
③换位法。
9、偶然误差的消除方法：可以采用增加重复测量次数的方法来达到。
测量次数愈多，测量结果的算术平均值愈趋近于实际值。
在工程测量中，由于偶然误差较小，通常可以不予考虑。
10、疏失误差的消除由于疏失误差大多数情况下由测量人员粗心大意、不严谨、责任心不强所造成的测量结果显然错误，并且常常歪曲了测量结果，因此，包含有疏失误差的测量结果是不可信的，应予以抛弃。
11、测量误差的表示方法：分为绝对误差和相对误差。
绝对误差=测量值-真实值（即测量值与真实值之差的绝对值）相对误差=测量值-真实值/真实值（即绝对误差所占真实值的百分比）12、电工仪表的基本原理电工指示仪表的基本工作原理都是将被测电量或非电量变换成指示仪表活动部分的偏转角位移量。

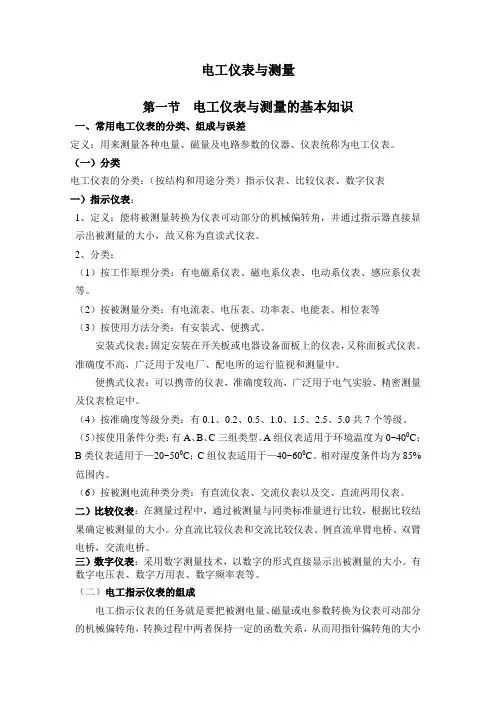

电工仪表与测量第一节电工仪表与测量的基本知识一、常用电工仪表的分类、组成与误差定义：用来测量各种电量、磁量及电路参数的仪器、仪表统称为电工仪表。
（一）分类电工仪表的分类：（按结构和用途分类）指示仪表、比较仪表、数字仪表一）指示仪表：1、定义：能将被测量转换为仪表可动部分的机械偏转角，并通过指示器直接显示出被测量的大小，故又称为直读式仪表。
2、分类：（1）按工作原理分类：有电磁系仪表、磁电系仪表、电动系仪表、感应系仪表等。
（2）按被测量分类：有电流表、电压表、功率表、电能表、相位表等（3）按使用方法分类：有安装式、便携式。
安装式仪表：固定安装在开关板或电器设备面板上的仪表，又称面板式仪表。
准确度不高，广泛用于发电厂、配电所的运行监视和测量中。
便携式仪表：可以携带的仪表，准确度较高，广泛用于电气实验、精密测量及仪表检定中。
（4）按准确度等级分类：有0.1、0.2、0.5、1.0、1.5、2.5、5.0共7个等级。
（5）按使用条件分类：有A、B、C三组类型。
A组仪表适用于环境温度为0~400C；B类仪表适用于—20~500C；C组仪表适用于—40~600C。
相对湿度条件均为85%范围内。
（6）按被测电流种类分类：有直流仪表、交流仪表以及交、直流两用仪表。
二）比较仪表：在测量过程中，通过被测量与同类标准量进行比较，根据比较结果确定被测量的大小。
分直流比较仪表和交流比较仪表。
例直流单臂电桥、双臂电桥，交流电桥。
三）数字仪表：采用数字测量技术，以数字的形式直接显示出被测量的大小。
有数字电压表、数字万用表、数字频率表等。
（二）电工指示仪表的组成电工指示仪表的任务就是要把被测电量、磁量或电参数转换为仪表可动部分的机械偏转角，转换过程中两者保持一定的函数关系，从而用指针偏转角的大小测量对象x指针偏转角αα＝F(y)=Φ(x)来反映被测量的数值。
为实现上述转换，电工指示仪表必须具有测量机构和测量线路两部分组成。
1．测量机构测量机构的作用是将被测量x（或过渡量y）转换成仪表可动部分的机械偏转角。

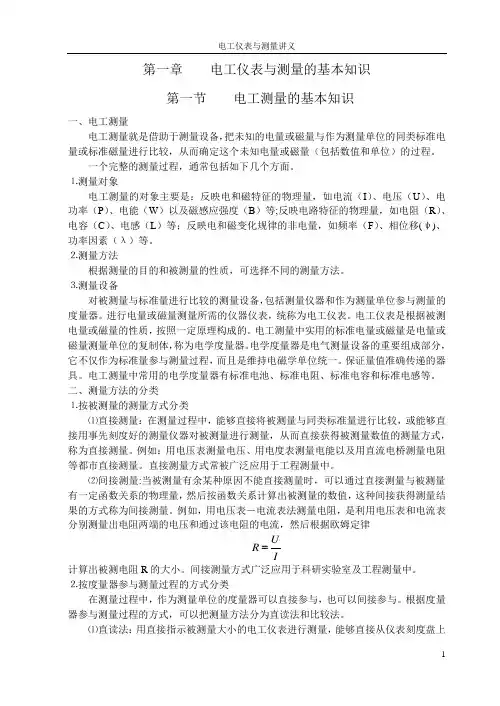

第一章电工仪表与测量的基本知识第一节电工测量的基本知识一、电工测量电工测量就是借助于测量设备，把未知的电量或磁量与作为测量单位的同类标准电量或标准磁量进行比较，从而确定这个未知电量或磁量（包括数值和单位）的过程。
一个完整的测量过程，通常包括如下几个方面。
⒈测量对象电工测量的对象主要是：反映电和磁特征的物理量，如电流（I）、电压（U）、电功率（P）、电能（W）以及磁感应强度（B）等;反映电路特征的物理量，如电阻（R）、电容（C）、电感（L）等；反映电和磁变化规律的非电量，如频率（F）、相位移(ψ)、功率因素（λ）等。
⒉测量方法根据测量的目的和被测量的性质，可选择不同的测量方法。
⒊测量设备对被测量与标准量进行比较的测量设备，包括测量仪器和作为测量单位参与测量的度量器。
进行电量或磁量测量所需的仪器仪表，统称为电工仪表。
电工仪表是根据被测电量或磁量的性质，按照一定原理构成的。
电工测量中实用的标准电量或磁量是电量或磁量测量单位的复制体，称为电学度量器。
电学度量器是电气测量设备的重要组成部分，它不仅作为标准量参与测量过程，而且是维持电磁学单位统一。
保证量值准确传递的器具。
电工测量中常用的电学度量器有标准电池、标准电阻、标准电容和标准电感等。
二、测量方法的分类⒈按被测量的测量方式分类⑴直接测量：在测量过程中，能够直接将被测量与同类标准量进行比较，或能够直接用事先刻度好的测量仪器对被测量进行测量，从而直接获得被测量数值的测量方式，称为直接测量。
例如：用电压表测量电压、用电度表测量电能以及用直流电桥测量电阻等都市直接测量。
直接测量方式常被广泛应用于工程测量中。
⑵间接测量:当被测量有余某种原因不能直接测量时，可以通过直接测量与被测量有一定函数关系的物理量，然后按函数关系计算出被测量的数值，这种间接获得测量结果的方式称为间接测量。
例如，用电压表－电流表法测量电阻，是利用电压表和电流表分别测量出电阻两端的电压和通过该电阻的电流，然后根据欧姆定律URI计算出被测电阻R的大小。

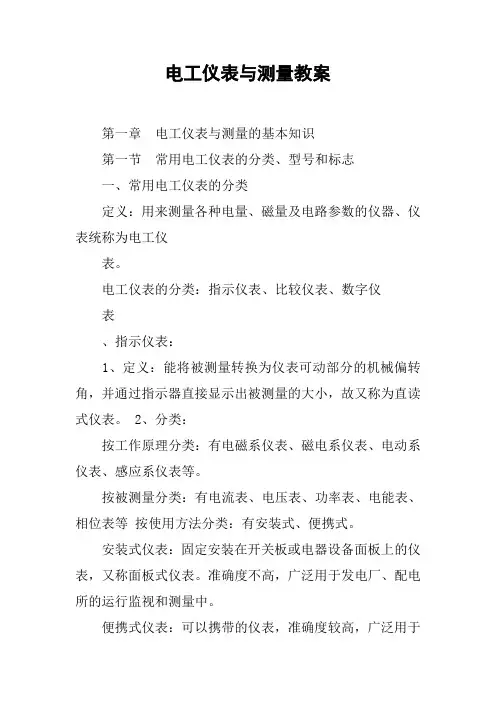

电工仪表与测量教案第一章电工仪表与测量的基本知识第一节常用电工仪表的分类、型号和标志一、常用电工仪表的分类定义：用来测量各种电量、磁量及电路参数的仪器、仪表统称为电工仪表。
电工仪表的分类：指示仪表、比较仪表、数字仪表、指示仪表：1、定义：能将被测量转换为仪表可动部分的机械偏转角，并通过指示器直接显示出被测量的大小，故又称为直读式仪表。
2、分类：按工作原理分类：有电磁系仪表、磁电系仪表、电动系仪表、感应系仪表等。
按被测量分类：有电流表、电压表、功率表、电能表、相位表等按使用方法分类：有安装式、便携式。
安装式仪表：固定安装在开关板或电器设备面板上的仪表，又称面板式仪表。
准确度不高，广泛用于发电厂、配电所的运行监视和测量中。
便携式仪表：可以携带的仪表，准确度较高，广泛用于电气实验、精密测量及仪表检定中。
按准确度等级分类：有、、、、、、共7个等级。
按使用条件分类：有A、B、C三组类型。
A组仪表适用于环境温度为0~400C；B类仪表适用于—20~500C；C组仪表适用于—40~600C。
相对湿度条件均为85%范围内。
按被测电流种类分类：有直流仪表、交流仪表以及交、直流两用1仪表。
比较仪表：在测量过程中，通过被测量与同类标准量进行比较，根据比较结果确定被测量的大小。
分直流比较仪表和交流比较仪表。
例直流单臂电桥、双臂电桥，交流电桥。
数字仪表：采用数字测量技术，以数字的形式直接显示出被测量的大小。
有数字电压表、数字万用表、数字频率表等。
二、电工指示仪表的型号1、仪表型号意义：反映仪表的用途、工作原理等特性。
2、型号编制规则：安装式指示仪表型号编制规则：形状第一位代号按仪表面板形状的最大尺寸编制；形状第二位代号按仪表的外壳尺寸编制；系列代号按仪表工作原理的系列编制，如磁电系的代号为C，电磁系的代号为T，电动系的代号为D，感应系的代号为G，整流系的代号为L，电子系的代号为Z等；设计序号为产品设计的先后顺序编制；用途号表示该仪表的用途。
第一章电工仪表与测量的基本知识一、填空1．用来测量各种量或量的仪表称为电工测量仪表。
电工仪表通常按、、等特性分类。
2．指示仪表用来表示仪表对被测量的反应能力。
3．一个完整的测量过程，除了了包含、和三个方面外，测量过程中还必须建立测量设备所必须的条件；慎重地进行，认真记录，并考虑测量条件的实际情况，对进行处理，以确定测量和测量。
4．电工指示仪表的刻度盘或面板的标志有、、、、、等图形符号，用它来表示仪表的技术特性。
5．在仪表的技术参数中，仪表的准确度用来表示误差，18．它一共有七个等级。
6．常用电工测量方法有、、三种。
7．测量中的系统误差是由和的误差引起，疏失误差是由测量人员的引起，偶然误差是由的偶发性引起。
8．电工测量对象是：主要反映物理量，物理量和物理量。
9．按被测量的测量方式分类有和两种。
10．按度量器参与测量过程的方式分类，可以把测量方法分为法和法两种。
11．用直读法测量具有过程，操作，读数，测量的准确度的特点。
12．根据测量误差产生的原因，可以将测量误差分为、、三类。
13．根据测量机构的工作原理，可以将电工仪表分为、、、、、、。
14．根据电工仪表工作电流的性质，可以将电工仪表分为、、。
15．电工仪表的误差可以分为和两种。
二、判断1、磁电系仪表、电磁系仪表、电动系仪表、感应系仪表是按工作原理分类的电工仪表。
2、电流表、电压表、电度表、兆欧表等是按使用方法分类的电工仪表。
（）3、安装式仪表、例子携式仪表是按被子测电工量分类的电工仪表。
（）4、仪表误差可分为绝对误差、相对误差、引用误差。
（）5、仪表误差的表示方式有系统误差、偶然误差、疏失误差。
（）6、测量误差可分类基本误差、附加误差。
（）7、用电压表测量电压，8、用测量电阻和用瓦时计测量电能都属直接测量。
（）9、用电压表——电流表法测量电阻是一种间接测量法。
（）10、采用直读法测量，11、其准确度较高。
（）11、用比较法测量所得的结果准确度高，13、但仪表昂贵，14、操作较繁琐。

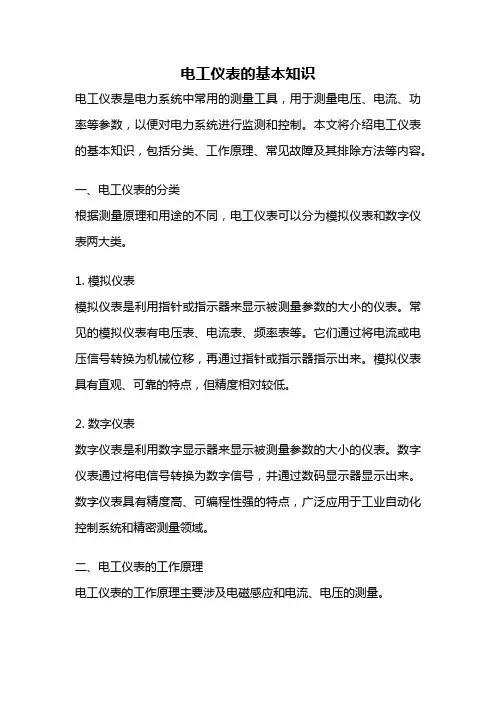

电工仪表的基本知识电工仪表是电力系统中常用的测量工具，用于测量电压、电流、功率等参数，以便对电力系统进行监测和控制。
本文将介绍电工仪表的基本知识，包括分类、工作原理、常见故障及其排除方法等内容。
一、电工仪表的分类根据测量原理和用途的不同，电工仪表可以分为模拟仪表和数字仪表两大类。
1. 模拟仪表模拟仪表是利用指针或指示器来显示被测量参数的大小的仪表。
常见的模拟仪表有电压表、电流表、频率表等。
它们通过将电流或电压信号转换为机械位移，再通过指针或指示器指示出来。
模拟仪表具有直观、可靠的特点，但精度相对较低。
2. 数字仪表数字仪表是利用数字显示器来显示被测量参数的大小的仪表。
数字仪表通过将电信号转换为数字信号，并通过数码显示器显示出来。
数字仪表具有精度高、可编程性强的特点，广泛应用于工业自动化控制系统和精密测量领域。
二、电工仪表的工作原理电工仪表的工作原理主要涉及电磁感应和电流、电压的测量。
1. 电磁感应原理电流表和电压表是基于电磁感应原理工作的。
电流表通过将被测电流通过电流线圈产生的磁场与磁场强度成正比的力矩来驱动指针或指示器的运动，从而显示出电流的大小。
电压表则是通过将被测电压通过电压线圈产生的磁场与磁场强度成正比的力矩来驱动指针或指示器的运动，从而显示出电压的大小。
2. 电流、电压的测量原理电流的测量是通过将电流通过电流互感器或电流变压器转换为与之成正比的低电流，再通过电流表来测量。
电压的测量是通过将电压通过电压互感器或电压变压器转换为与之成正比的低电压，再通过电压表来测量。
三、常见故障及其排除方法电工仪表在使用过程中可能会出现一些故障，影响其正常工作。
下面介绍几种常见故障及其排除方法。
1. 指针偏移指针偏移是电工仪表常见的故障之一。
造成指针偏移的原因可能是仪表内部元件损坏或连接线路接触不良。
解决方法是检查仪表内部元件是否正常，修复或更换损坏的元件；检查连接线路是否接触良好，确保连接稳定可靠。
2. 显示不准确仪表显示不准确可能是由于仪表内部元件老化或损坏导致的。

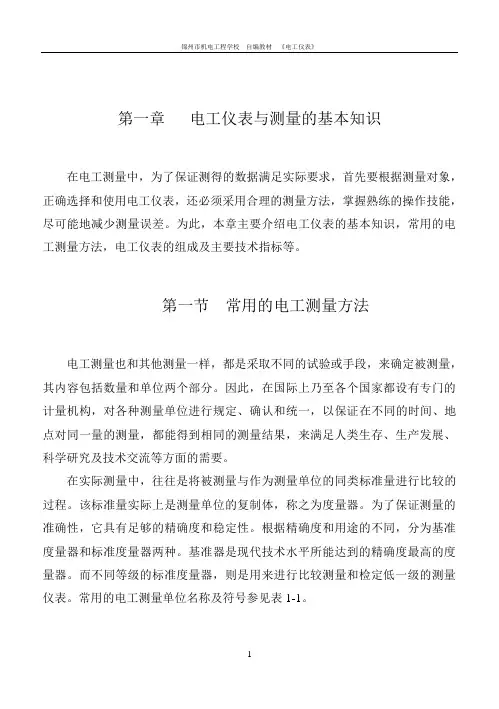

第一章电工仪表与测量的基本知识在电工测量中，为了保证测得的数据满足实际要求，首先要根据测量对象，正确选择和使用电工仪表，还必须采用合理的测量方法，掌握熟练的操作技能，尽可能地减少测量误差。
为此，本章主要介绍电工仪表的基本知识，常用的电工测量方法，电工仪表的组成及主要技术指标等。
第一节常用的电工测量方法电工测量也和其他测量一样，都是采取不同的试验或手段，来确定被测量，其内容包括数量和单位两个部分。
因此，在国际上乃至各个国家都设有专门的计量机构，对各种测量单位进行规定、确认和统一，以保证在不同的时间、地点对同一量的测量，都能得到相同的测量结果，来满足人类生存、生产发展、科学研究及技术交流等方面的需要。
在实际测量中，往往是将被测量与作为测量单位的同类标准量进行比较的过程。
该标准量实际上是测量单位的复制体，称之为度量器。
为了保证测量的准确性，它具有足够的精确度和稳定性。
根据精确度和用途的不同，分为基准度量器和标准度量器两种。
基准器是现代技术水平所能达到的精确度最高的度量器。
而不同等级的标准度量器，则是用来进行比较测量和检定低一级的测量仪表。
常用的电工测量单位名称及符号参见表1-1。
表1-1 测量单位名称与符号根据度量器参与测量过程形式以及获取测量结果的方法不同，形成了不同的测量方法。
现将常用的电工测量方法介绍如下：1．直接测量法通过电工仪器、仪表直接读取被测量数值，且无需度量器参与的测量方法，称为直接测量法；如用电流表测电流，用电压表测电压等。
由于仪表的接入，会使被测电路的初始工作状态发生一定的变化。
因此，用此方法测得的数值准确度较低。
2．间接测量法当直接获取被测量有困难，而又与某些易测得的其他量存在一定的函数关系时，就可采用先获取其他量，再按函数式计算出被测量的方法，称为间接测量法。
例如通过欧姆定律用伏安法来测量电阻。
间接测量法通过计算中间环节造成的误差较大，一般是在准确度要求不高的场合才采用。
3．比较测量法将被测量与标准度量器进行比较的测量方法，称为比较测量法。
电工仪表与测量基本知识 电工仪表和电工测量是从事电工专业的技术人员必须掌握的一门知识。本章介绍电工测量和电工仪表的基本知识。

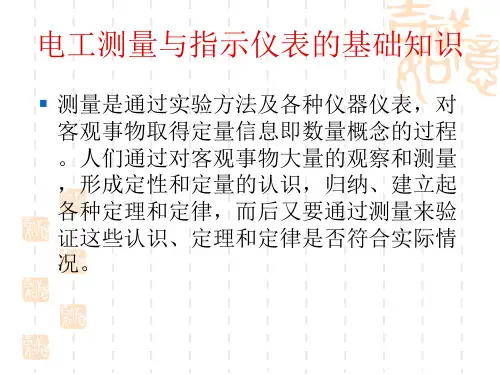

第一节 电工测量基本知识 一、 电工测量的意义 电工测量就是借助于测量设备，把未知的电量或磁量与作为测量单位的同类标准电量或标准磁量进行比较，从而确定这个未知电量或磁量(包括数值和单位)的过程。
一个完整的测量过程，通常包含如下几个方面： 1、 测量对象 电工测量的对象主要是反映电和磁特征的物理量，如电流(I)、电压(V)、电功率(P)、电能(W)以及磁感应强度(B)等；反映电路特征的物理量，如电阻(R)、电容(C)、电感(L)等；反映电和磁变化规律的非电量，如频率(f)、相位(φ)、功率因数(cosφ)等。
2、 测量方式和测量方法 根据测量的目的和被测量的性质，可选择不同的测量方式和不同的测量方法（详见本节二）。
3、 测量设备 对被测量与标准量进行比较的测量设备，包括测量仪器和作为测量单位参与测量的度量器。进行电量或磁量测量所需的仪器仪表，统称电工仪表。电工仪表是根据被测电量或磁量的性质，按照一定原理构成的。电工测量中使用的标准电量或磁量是电量或磁量测量 单位的复制体，称为电学度量器。电学度量器是电气测量设备的重要组成部分，它不仅作为标准量参与测量过程，而且是维持电磁学单位统一，保证量值准确传递的器具。电工测量中常用的电学度量器有标准电池。标准电阻、标准电容和标准电感等。
除以上三个主要方面外，测量过程中还必须建立测量设备所必须的工作条件；慎重地进行操作，认真记录测量数据；并考虑测量条件的实际情况进行数据处理，以确定测量结果和测量误差。
二、 测量方式和测量方法的分类 1、 测量方式的分类 测量方式主要有如下两种： (1) 直接测量 在测量过程中，能够直接将被测量与同类标准量进行比较，或能够直接用事先刻度好的测量仪器对被测量进行测量，从而直接获得被测量的数值的测量方式称为直接测量。例如，用电压表测量电压、用电度表测量电能以及用直流电桥测量电阻等都是直接测量。直接测量方式广泛应用于工程测量中。
(2) 间接测量 当被测量由于某种原因不能直接测量时，可以通过直接测量与被测量有一定函数关系的物理量，然后按函数关系计算出被测量的数值，这种间接获得测量结果的方式称为间接测量。例如，用伏安法测量电阻，是利用电压表和电流表分别测量出电阻两端的电压和通过该电阻的电流，然后根据欧姆定律R=U/I计算出被测电阻R的大小。间接测量方式广泛应用于科研、实验室及工程测量中。
2、 测量方法的分类 在测量过程中，作为测量单位的度量器可以直接参与也可以间接参与。根据度量器参与测量过程的方式，可以把测量方法分为直读法和比较法。 (1) 直读法 用直接指示被测量大小的指示仪表进行测量，能够直接从仪表刻度盘上读取被测量数值的测量方法，称为直读法。直读法测量时，度量器不直接参与测量过程，而是间接地参与测量过程。例如，用欧姆表测量电阻时，从指针在刻度尺上指示的刻度可以直接读出被测电阻的数值。这一读数被认为是可信的，因为欧姆表刻度尺的刻度事先用标准电阻进行了校验，标准电阻已将它的量值和单位传递给欧姆表，间接地参与了测量过程。直读法测量的过程简单，操作容易，读数迅速，但其测量的准确度不高。
(2) 比较法 将被测量与度量器在比较仪器中直接比较，从而获得被测量数值的方法称为比较法。例如，用天平测量物体质量时，作为质量度量器的砝码始终都直接参与了测量过程。在电工测量中，比较法具有很高的测量准确度，可以达到土0.001%，但测量时操作比较麻烦，相应的测量设备也比较昂贵。
根据被测量与度量器进行比较时的不同特点又可将比较法分为零值法、较差法和替代法三种。
（1）零值法又称平衡法，它是利用被测量对仪器的作用，与标准量对仪器的作用相互抵消，由指零仪表做出判断的方法。即当指零仪表指示为零时，表示两者的作用相等，仪器达到平衡状态；此时按一定的关系可计算出被测量的数值。显然，零值法测量的准确度主要取决于度量器的准确度和指零仪表的灵敏度。
（2）较差法是通过测量被测量与标准量的差值，或正比于该差值的量，根据标准量来确定被测量的数值的方法。较差法可以达到较高的测量准确度。
（3）替代法是分别把被测量和标准量接入同一测量仪器，在标准量替代被测量时，调节标准量，使仪器的工作状态在替代前后保持一致，然后根据标准量来确定被测量的数值。用替代法测量时，由于替代前后仪器的工作状态是一样的，因此仪器本身性能和外界因素对替代前后的影响几乎是相同的，有效地克服了所有外界因素对测量结果的影响。替代法 测量的准确度主要取决于度量器的准确度和仪器的灵敏度。 第二节 测量误差 在测量过程中，由于受到测量方法、测量设备、试验条件及观测经验等多方面因素的影响，测量结果不可能是被测量的真实数值，而只是它的近似值；即任何测量的结果与被测量的真实值之间总是存在着差别，这种差别称为测量误差。
一、 测量误差的分类 根据产生测量误差的原因，可以将其分为系统误差、偶然误差和疏失误差三大类。 1、 系统误差 能够保持恒定不变或按照一定规律变化的测量误差，称为系统误差。系统误差主要是由于测量设备、测量方法的不完善和测量条件的不稳定而引起的。由于系统误差表示了测量结果偏离其真实值的程度，即反映了测量结果的准确度，所以在误差理论中，经常用准确度来表示系统误差的大小。系统误差越小，测量结果的准确度就越高。
2、 偶然误差 偶然误差又称随机误差，是一种大小和符号都不确定的误差，即在同一条件下对同一被测量重复测量时，各次测量结果服从某种统计分布；这种误差的处理依据概率统计方法。产生偶然误差的原因很多，如温度、磁场、电源频率等的偶然变化等都可能引起这种误差；另一方面观测者本身感官分辨能力的限制，也是偶然误差的一个来源。偶然误差反映了测量的精密度，偶然误差越小，精密度就越高，反之则精密度越低。
系统误差和偶然误差是两类性质完全不同的误差。系统误差反映在一定条件下误差出现的必然性；而偶然则反映在一定条件下误差出现的可能性。 3、 疏失误差 疏失误差是测量过程中操作、读数、记录和计算等方面的错误所引起的误差。显然，凡是含有疏失误差的测量结果都是应该摈弃的。
二、 测量误差的消除方法 测量误差是不可能绝对消除的，但要尽可能减小误差对测量结果的影响，使其减小到允许的范围内。
消除测量误差，应根据误差的来源和性质，采取相应的措施和方法。必须指出，一个测量结果中既存在系统误差，又存在偶然误差，要截然区分两者是不容易的。所以应根据测量的要求和两者对测量结果的影响程度，选择消除方法。一般情况下，在对精密度要求不高的工程测量中，主要考虑对系统误差的消除；而在科研、计量等对测量准确度和精密度要求较高的测量中，必须同时考虑消除上述两种误差。
1、 系统误差的消除方法 (1) 对测量仪表进行校正 在准确度要求较高的测量结果中，引入校正值进行修正。 (2) 消除产生误差的根源 即正确选择测量方法和测量仪器，尽量使测量仪表在规定的使用条件下工作，消除各种外界因素造成的影响。
采用特殊的测量方法 如正负误差补偿法、替代法等。例如，用电流表测量电流时，考虑到外磁场对读数的影响，可以把电流表转动180度，进行两次测量。在两次测量中，必然出现一次读数偏大，而另一次读数偏小，取两次读数的平均值作为测量结果，其正负误差抵消，可以有效地消除外磁场对测量的影响。
2、 偶然误差的消除方法 消除偶然误差可采用在同一条件下，对被测量进行足够多次的重复测量，取其平均值作为测量结果的方法。根据统计学原理可知，在足够多次的重复测量中，正误差和负误差出现的可能性几乎相同，因此偶然误差的平均值几乎为零。所以，在测量仪器仪表选定以后，测量次数是保证测量精密度的前提。
三、 测量误差的表示方法 测量误差通常用绝对误差和相对误差表示。 1、 绝对误差 测量结果的数值与被测量的真实值的差值称为绝对误差。由于被测量的真实值往往是很难确定的，所以实际测量中，通常用标准表的指示值或多次测量的平均值作为被测量的真实值。
2、 相对误差 测量的绝对误差与被测量真实值之比，称为相对误差。实际测量中通常用标准表的指示值或多次重复测量的平均值作为被测量的真实值，即
或用百分误差表示为 百分误差也称为相对误差。显然，相对误差越小准确度越高。 第三节 电工仪表的基本知识 电工仪表是实现电磁测量过程所需技术工具的总称。在电工专业领域中，经常接触的是电工指示仪表和校量仪器。
一、 电工指示仪表的基本原理及组成 电工指示仪表的基本原理是把被测电量或非电量变换成仪表指针的偏转角。因此它也称为机电式仪表，即用仪表指针的机械运动来反映被测电量的大小。电工指示仪表通常由测量线路和测量机构两部分组成。测量机构是实现电量转换为指针偏转角，并使两者保持一定关系的机构。它是电工指示仪表的核心部分。测量线路将被测电量或非电量转换为测量机构能直接测量的电量，测量线路的构成必须根据测量机构能够直接测量的电量与被测量的关系来确定；它一般由电阻、电容、电感或其它电子元件构成。
二、 电工指示仪表的分类、标志和型号 1、 电工指示仪表的分类 电工指示仪表可以根据原理、结构、测量对象、使用条件等进行分类。 (1) 根据测量机构的工作原理分类，可以把仪表分为磁电系、电磁系、电动系、感应系、静电系、整流系等。
(2) 根据测量对象分类，可以分为电流表（安培表、毫安表、微安表）、电压表（伏特表、毫伏表、微伏表以及千伏表）、功率表（又称瓦特表）、电度表、欧姆表、相位表等。
(3) 根据仪表工作电流的性质分类，可以分为直流仪表、交流仪表和交直流两用仪表。 (4) 按仪表使用方式分类，可以分为安装式仪表和可携式仪表等。 (5) 按仪表的使用条件分类，可以分为A、A1、B、B1和C五组。有关各组的规定可以查阅国家标准GB76—76《电测量指示仪表通用技术条件》。
(6) 按仪表的准确度分类，有0.1、0.2、0.5、1.0、1.5、2.5和5.0共七个准确度等级。
2、 电工指示仪表的标志
