模拟病房呼叫系统设计
一、设计目的
通过设计模拟病床呼叫的程序，更加熟练掌握单片机C语言指令的使用，培养用单片机来实现一些电子设备运行的逻辑思路，为以后更好的使用单片机打下基础。
二、设计要求
模拟一个护理站下管8个床位，哪个病人要呼叫可以按键，相应蜂鸣器响，数码管显示：呼叫数量_床位号.要求：
1．6个数码管，正常情况下显示时间（时分秒），时间可通过按键调整。
2．有人呼叫则闪烁显示数量_床位号并蜂鸣器响，按应答键后继续显示时间。3．若同时有多个病人呼叫则依次轮流显示：数量_床位号。
4、要求做出实物。
三、硬件电路设计
3.1 系统结构框图
图3-1 系统框图
当单片机一上电时，数码管显示时，分，秒。并且可通过按键对时，分的调节。调节按键主要运用外部中断程序，其中时钟的显示是通过TO定时器定时1s 和数码管显示电路主要运用动态扫描的方式以实现的。
此设计主要运用键盘扫描电路来设计病床号。当有按键按下时数码管由当前的显示时，分，秒，变为显示当前呼叫数量和呼叫床号，并且呼叫床号按呼叫顺序循环显示，程序中运用数组作为按键缓冲区，先存储按键键值然后实现动态显示。
当按下复位键后重新显示时，分，秒。并且清空按键缓冲区。
3.2 STC89C52单片机芯片
89C52共有四个八位的并行双向口，即有32根输入输出口线。各口的每一位均由锁存器、输出驱动器和输入缓冲器组成。
图3-2 STC89C52集成芯片
89C52共有四个八位的并行双向口，即有32根输入输出口线。各口的每一位均由锁存器、输出驱动器和输入缓冲器组成。
VCC（40引脚）：电源电压
VSS（20引脚）：接地
P0端口（P0.0~P0.7，39~32引脚）：P0口是一个漏极开路的8位双向I/O口。作为输出端口，每个引脚能驱动8个TTL负载，对端口P0写入“1”时，可以作为高阻抗输入。在访问外部程序和数据存储器时，P0口也可以提供低8位地址和8位数据的复用总线。此时，P0口内部上拉电阻有效。在Flash ROM编程时，P0端口接收指令字节；而在校验程序时，则输出指令字节。验证时，要求外接上拉电阻。
P1端口（P1.0~P1.7，1~8引脚）：P1口是一个带内部上拉电阻的8位双向I/O口。P1的输出缓冲器可驱动（吸收或者输出电流方式）4个TTL输入。对端口写入1时，通过内部的上拉电阻把端口拉到高电位，这是可用作输入口。P1口作输入口使用时，因为有内部上拉电阻，那些被外部拉低的引脚会输出一个电流。P1口特点是输出锁存器，输出时没有条件。输入缓冲，输入时有条件，即需要先将该口设为输入状态，先输出1。
此外，P1.0和P1.1还可以作为定时器/计数器2的外部技术输入（P1.0/T2）和定时器/计数器2的触发输入（P1.1/T2EX）
P3口为准双向口。可以字节访问，也可以位访问。
P3.0---RXD,串行输入口。
P3.1---TXD,串行输出口。
P3.2---INT0，外部中断0的请求。
P3.3---INT1，外部中断1的请求。
P3.4---T0，定时器/计数器0外部计数脉冲。
P3.5---T1，定时器/计数器,1外部计数脉冲。
P3.6---WR,外部数据存储器写选通。
P3.7---RD,外部数据存储器读选通。
RST（9引脚）：复位输入。当输入连续两个机器周期以上高电平时为有效，用来完成单片机单片机的复位初始化操作。
ALE（30引脚）：地址锁存控制信号（ALE）是访问外部程序存储器时，锁存低8位地址的输出脉冲。
XTAL1（19引脚）：振荡器反相放大器和内部时钟发生电路的输入端。
XTAL2（18引脚）：振荡器反相放大器的输入端。
3.3 键盘扫描电路
图3-3 按键扫描电路
病床呼叫按钮采用了矩阵键盘扫描的方式。按键设置在行、列线交点上，行、列线分别连接到按键开关的两端。首先将列至零，主程序中扫描P1是否有键按下，如果有键按下执行子程序，先将列至零，扫描行然后置位行扫描列。
3.4 数码管显示电路
图3-4 数码管显示电路
数码管是通过锁存器573输出的。驱动573需要上拉电阻。通过P0口控制他的片选，以及数码管的位选，通过P2口控制数码管的段选，主程序中通过动态扫描以实现数码管的动态输出。
原理说明：
74HC573的八个锁存器都是透明的D 型锁存器，当使能（G）为高时，Q 输出将随数
据（D）输入而变。当使能为低时，输出将锁存在已建立的数据电平上。输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，
新的数据也可以置入。这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。特别适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。
当输入的数据消失时，在芯片的输出端，数据仍然保持；这个概念在并行数据扩展中经常使用到。
3.5 系统电路原理图
图3-7 系统电路原理图
所用器件如下如所示：
数码管：LD3461AS-SS22
锁存器：74HC573
单片机：AT89S52
上拉电阻：RESPACK-8
四、软件
4.1 程序设计
图4-1 程序设计流程图
无人呼叫时，运用动态扫描方式利用定时器T0显示时间；有人呼叫时，运用数组作为按键缓冲区，先存储按键值然后动态显示按键床号。
4.2 子程序设计
图4-2 子程序流程图
扫描P1口前四位是否有变化，变化的位数为按键床号所属的行数；扫描P1口后四位是否有变化，变化的位数为按键床号所属的列数。行列结合可知呼叫的病床号。
五、实验结果图
仿真时间：
启动后系统会自动进入显示时间状态，此状态下S8、S9、S10三个按键分别能对秒、分、时进行加1设置，而S12、S13、S14三个按键分别能对毫秒、秒、分进行减1设置。按下S11便暂停显示。仿真时间如图所示：
图5-1 仿真时间
有呼叫时仿真：在任意时刻按下S0至S7中的一个按键，蜂鸣器发出响声，进入显示病床号状态，左1显示呼叫总人数，右1闪烁显示病床号（若有多个人呼叫）。在按下复位键P37以前如有病人重复按键则只发出响声，不会改变呼叫总人数的显示。另外此状态下S8至S15处于无效无效状态，但时间计数仍未停止。
图5-2 仿真呼叫
倒计时秒表仿真:
在无人呼叫时按下S15便进入秒表时间设定状态，此状态下S8、S9、S10三个按键分别能对毫秒、秒、分进行加1设置，而S12、S13、S14三个按键分别能对毫秒、秒、分进行减1设置，设置完成后再次按下S15倒计时便开始。当计
时结束后再次按下S15，便又回到了时间显示状态。两个状态互不影响。
图5-3 倒计时秒表仿真
六、源程序
/*************************************************************
程序名称：病床呼叫系统设计
简要说明：无人呼叫显示时间，有人呼叫显示病床号及呼叫总人数。
P0，P2口接数码管显示，P1口接4*4矩阵键盘（键号0~15）。
各键功能：0~7号按键：病床号0~7；
8~10号按键：秒，分，时加1调整键
12~14号按键：秒，分，时减1调整键
11号按键：暂停时间显示键
15号按键：倒计时的秒表
P3.6接蜂鸣器按键
P3.7病床复位键
编写：邢志杰
时间：2015年07月8日
最后修改时间：2015年07月10日
**************************************************************/
#include
#define uchar unsigned char
#define uint unsigned int
void display();//显示时间子函数
void display1();//显示倒计时时间子函数
void disp(); //显示呼叫病床总数及当前呼叫病床子函数
void Time0() ; //定时中断子函数，用于改变时间参数
void Time1() ;
void rest(); // 初始化子函数，用于病床复位后
uchar code DSY_CODE[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,
0x77,0x7c,0xc6,0xa1,0x86,0x8e,0x00}; //共阴极数码管显示段码
sbit P36=P3^6; //接蜂鸣器
sbit P37=P3^7; //病床复位按键
void DelayMS(uint x) //延时子函数
{
uchar y;
while(x--)
for(y=0;y<120;y++);
}
uchar d[8]={0,0,0,0,0,0,0,0}; //用于存放呼叫病床的显示段码
uchar g=0,j=0,log=0,CEN=0; //下面有详细说明
void rest() // 初始化子函数，用于病床复位后
{
g=0; //g计数：要显示的呼叫病床个数
log=0; //病床呼叫标志位，有人呼叫置1
P36=0; //接蜂鸣器，高电平响
CEN=0; //当前显示的病床号在数组d中的偏移量
for(j=0;j<8;j++) //清空数组d
d[j]=0;
}
uchar hour=0,min=0,secon=0,tim0=0,hour1=0,min1=0,secon1=0,tim1=0;//时分秒的计数参数uchar watch=0,t,KeyNo;//watch倒计时秒表标志位,KeyNo保存键号
void Keys_Scan()//4*4键盘扫描得到按键号即床号：0~7存于KeyNo中,8~15号用于时间调
整
{
uchar temp;
P1=0xfe;
temp=P1;
if(temp!=0xfe)
{
log=1; //病床呼叫标志
P36=1; //只要有病床呼叫蜂鸣器便发出响声DelayMS(10); //延时
P36=0; //关蜂鸣器
switch(temp)
{
case 0xee: KeyNo=0;break;
case 0xde: KeyNo=1;break;
case 0xbe: KeyNo=2;break;
case 0x7e: KeyNo=3;break;
}
}
P1=0xfd;
temp=P1;
if(temp!=0xfd)
{
log=1; //病床呼叫标志
P36=1; //只要有键按下就开蜂鸣器
DelayMS(10); //延时
P36=0; //关蜂鸣器
switch(temp)
{
case 0xed: KeyNo=4;break;
case 0xdd: KeyNo=5;break;
case 0xbd: KeyNo=6;break;
case 0x7d: KeyNo=7;break;
}
}
P1=0xfb;
temp=P1;
if(temp!=0xfb&&g==0) //无人呼叫时才能进行时间调整
switch(temp)
{
case 0xeb: KeyNo=8;
if(watch!=0) t=secon1;
else t=secon;
if(++t>=60)t=0;
if(watch!=0) secon1=t;
else secon=t;
break;
case 0xdb: KeyNo=9;
if(watch!=0) t=min1;
else t=min;
if(++t>=60)t=0;
if(watch!=0) min1=t;
else min=t;
break;
case 0xbb: KeyNo=10;
if(watch!=0) t=hour1;
else t=hour;
if(++t>=60)t=0;
if(watch!=0) hour1=t;
else hour=t;
break;
case 0x7b: KeyNo=11;TR0=~TR0;break; //暂停计时}
P1=0xf7;
temp=P1;
if(temp!=0xf7&&g==0)
switch(temp)
{
case 0xe7: KeyNo=12;
if(watch!=0) t=secon1;
else t=secon;
if(t--==0)t=59;
if(watch!=0) secon1=t;
else secon=t;
break;
case 0xd7: KeyNo=13;
if(watch!=0) t=min1;
else t=min;
if(t--==0)t=59;
if(watch!=0) min1=t;
else min=t;
break;
case 0xb7: KeyNo=14;
if(watch!=0) t=hour1;
else t=hour;
if(t--==0)t=59;
if(watch!=0) hour1=t;
else hour=t;
break;
case 0x77: KeyNo=15;watch++; //倒计时watch=1设定倒计时时间，if(watch==2) TR1=1; //watch=2开始计时
if(watch==3)
{
watch=0;
TR1=0;
}
break;
}
//等待按键松开
P1=0X0f;
temp=P1;
while(temp!=0x0f)
{
P1=0X0f;
temp=P1;
if(log==1)//当前按键为病床按键
disp(); //显示病床号及呼叫总数
else if(watch==0) //当前按键为时间调整按键且无人呼叫
display(); //显示时间
else display1(); //当前按键为倒计时时间调整按键且无人呼叫
}
}
void display() //显示时间函数
{
P0=0xfe;
P2=DSY_CODE[hour/10];
DelayMS(1);
P0=0xfd;
P2=DSY_CODE[hour%10];
DelayMS(1);
P0=0xfb;
P2=DSY_CODE[min/10];
DelayMS(1);
P0=0xf7;
P2=DSY_CODE[min%10];
DelayMS(1);
P0=0xef;
P2=DSY_CODE[secon/10];
DelayMS(1);
P0=0xdf;
P2=DSY_CODE[secon%10];
DelayMS(1);
}
void display1() //倒计时显示时间函数
{
P0=0xfe;
P2=DSY_CODE[hour1/10];
DelayMS(1);
P0=0xfd;
P2=DSY_CODE[hour1%10];
DelayMS(1);
P0=0xfb;
P2=DSY_CODE[min1/10];
DelayMS(1);
P0=0xf7;
P2=DSY_CODE[min1%10];
DelayMS(1);
P0=0xef;
P2=DSY_CODE[secon1/10];
DelayMS(1);
P0=0xdf;
P2=DSY_CODE[secon1%10];
DelayMS(1);
}
void disp() //显示呼叫病床总数及当前呼叫病床
{
DelayMS(1);
P0=0xfe;
P2=DSY_CODE[g]; //显示当前呼叫病床总数
DelayMS(1);
P0=0xfd;
P2=d[CEN];//显示当前床号，CEN的值在定时中断中发生发生改变,实现一秒的闪烁显示，精华之处
DelayMS(1);
}
void main() //主程序
{
TMOD=0x00; //定时器T0方式0
TH0=(8192-4000)/32; //计时250*4ms=1s
TL0=(8192-4000)%32;
TH1=(8192-5000)/32; //计时250*4ms=1s
TL1=(8192-5000)%32;
IE=0x8a; //开T0,T1中断
PX1=1;
TR1=0; //关T1
TR0=1; //初始化完毕
while(1) //主程序在此处循环
{
if(g!=0) //有人呼叫时，显示病床号
disp();
else if(watch==0)//无人呼叫时，显示时、分、秒
display();
else //无人呼叫显示倒计时
display1();
//判断是否有病床呼叫
P1=0xf0;
if(P1!=0xf0)
{
Keys_Scan(); //有呼叫则求得床号
for(j=0;j<8;j++) //判断是否是重复按键若是则不再保存本次床号if(DSY_CODE[KeyNo]==d[j])
{
j=8;
log=0;
}
if(log==1)
{
g++;
if(g==9)g=0;
switch(g)
{
case 1: d[0]=DSY_CODE[KeyNo];break;
case 2: d[1]=DSY_CODE[KeyNo];break;
case 3: d[2]=DSY_CODE[KeyNo];break;
case 4: d[3]=DSY_CODE[KeyNo];break;
case 5: d[4]=DSY_CODE[KeyNo];break;
case 6: d[5]=DSY_CODE[KeyNo];break;
case 7: d[6]=DSY_CODE[KeyNo];break;
case 8: d[7]=DSY_CODE[KeyNo];break;
}
}
}
if(P37==0) //按下病床复位键
rest();
}
}
void Time0() interrupt 1 //显示时间
{
TH0=(8192-4000)/32; //恢复初值
TL0=(8192-4000)%32;
if(d[CEN]==0)CEN=0; //精华所在之处，非常巧妙
if(++tim0!=250) return;
tim0=0;
CEN++;
if(CEN==8)CEN=0;
secon++;
if(secon==60)
{
secon=0;
min++;
if(min==60)
{
min=0;
hour++;
if(hour==24)hour=0;
}
}
}
void Time1() interrupt 3 //倒计时秒表
{
TH1=(8192-5000)/32; //初值重装
TL1=(8192-5000)%32;
if(++tim1!=2) return; //计时10ms
tim1=0;
if(secon1!=0) //秒针调整，此if与下面的两个else if语句能且只能执行其中的一个secon1--;
else if(hour1!=0) //秒针等于0，时针不为0
{
secon1=99;
min1--;
if(min1>=60)
{
min1=59;
hour1--;
if(hour1==0)
hour1=0;
}
}
else if(min1!=0) //秒针，时针都为0，分针不为0
{
secon1=99;
min1--;
}
if(hour1==0&&min1==0&&secon1==0)
TR1=0;
}
七、设计总结
通过这次的程序设计使我懂得了动态扫描，关于汇编语言与C语言的联系。比如汇编语言的查表指令在C语言中可以用数组的形式实现。在编程过程中同样和其他同学一样也遇到了很多问题，比如在中断那忽略了interrupt 0中的0，后来查资料才知道这不是随便写的。
论文设计是理论联系实际的最好方法之一，使我了解了许多课堂上学不到的东西，综合运用知识。发现，提出，分析和解决实际问题的能力明显提高。此外本课题是三人一组，团队合作至关重要，遇到问题时互相研究讨论。
最后在指导老师的帮助下，终于顺利完成本次实践。在此感谢对给过我帮助的所有同学和各位指导老师！
八、参考文献
[1]沈美明.《IBM-PC汇编语言程序设计》.清华大学出版社.
[2]胡汉才．单片机原理及其接口技术.清华大学出版社,2004.
[3]贾金铃等．微型计算机原理及应用．重庆大学出版社,2006.
[4]薛栋梁.《单片机原理及应用》.中国水利水电出版社，2001.
[5] 李勋.单片机微型计算机大学读本.北京航空航天大学出版社，2002.

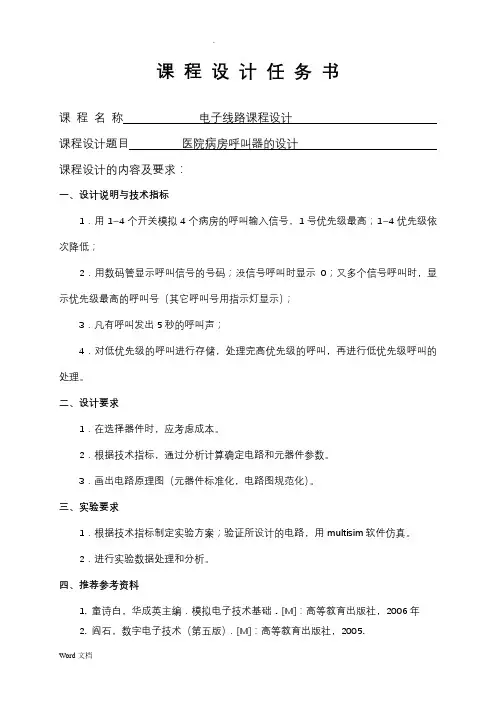

课程设计任务书 课程名称电子线路课程设计 课程设计题目医院病房呼叫器的设计 课程设计的容及要求： 一、设计说明与技术指标 1．用1~4个开关模拟4个病房的呼叫输入信号，1号优先级最高；1~4优先级依次降低； 2．用数码管显示呼叫信号的；没信号呼叫时显示0；又多个信号呼叫时，显示优先级最高的呼叫号（其它呼叫号用指示灯显示）； 3．凡有呼叫发出5秒的呼叫声； 4．对低优先级的呼叫进行存储，处理完高优先级的呼叫，再进行低优先级呼叫的处理。 二、设计要求 1．在选择器件时，应考虑成本。 2．根据技术指标，通过分析计算确定电路和元器件参数。 3．画出电路原理图（元器件标准化，电路图规化）。 三、实验要求 1．根据技术指标制定实验方案；验证所设计的电路，用multisim软件仿真。 2．进行实验数据处理和分析。 四、推荐参考资料 1. 童诗白，华成英主编．模拟电子技术基础．[M]：高等教育，2006年 2. 阎石，数字电子技术（第五版）．[M]：高等教育，2005. 3. 孝彬《555集成电路实用电路集》高等教育2002-8 4. 王刚《TTL集成电路应用》机械工业2000-10 五、按照要求撰写课程设计报告
成绩评定表： 指导教师签字： 年月日一、概述
本设计的主要目的是实现一个当医院病房发生紧急情况时，病房之中又有多个病人需要护理的一个优先级别的电路。用于医院病房需要呼叫具有优先级别的呼叫系统。当有病人进行呼叫时，系统会自动先处理具有优先级别的病房的编号，同时产生光信号和5秒钟的声音信号。使用该系统，不仅能够提高医生的工作效率，便于医生及时了解病人的实际状况，还能够让病人的需要及时得到满足。 二、方案论证 根据设计要求，将此设计分为几个模块来设计，分别为：指示灯显示模块，优先显示模块，报警模块。首先用四个开关来代替四个病房的呼叫按钮，四个二极管灯代表四个病房，当开关闭合后，对应的病房的灯发光，然后利用与非门74LS30的功能，当其输出为高电平时，就会使NE555芯片产生脉冲信号，然后使NE555芯片的out输出端产生高电平，促使报警器报警，根据NE555芯片的外接电阻和电容的大小，可调整报警器的报警时间。当开关断开时，即74LS30输出为低电平，所以NE555芯片没有被触发，其out输出端为低电平，报警器没有报警，也就是病房没有病人呼叫，一切正常。开关闭合后，将经过存储的信号送入优先编码器74HC148，根据优先编码器的优先选择功能选出优先级最高的呼叫信号，再通过译码器74LS48译码，最后通过数码管显示报警的病房，然后医生会及时的根据报警情况去查看病人。此方案的论证流程图如图2.1。 图1 病房呼叫系统电路的原理框图 三、单元电路设计 1、指示灯显示模块
病房呼叫系统设计报告 一、设计要求 (2) 二、设计的具体实现 (2) 1、系统概述 (2) 2、单元电路设计与分析 (4) 2.1 5秒呼叫模块 (4) 2.2 呼叫显示模块 (6) 2.3 优先显示模块 (7)
一、设计要求 此设计是用于医院病人的紧急呼叫，其设计要求如下： 1．当病人按下呼救信号按钮，呼救灯亮，同时显示病人编号，蜂鸣器发出5秒呼救声，等待医护人员来护理。 2．按照病人的病情划分出优先级别，有多个病人同时呼救时，系统优先显示最高级别的呼救编号。 3．当医护人员处理完最高级别呼救后，按下清零键，系统按优先等级先后显示其他病人编号。 二、设计的具体实现 1.系统概述 本设计的指导思想是设计一个当病人紧急呼叫时，产生声光提示，并显示病人编号；然后根据病人病情进行优先级别设置，当有多人呼叫时，病情严重优先；医护人员处理完当前最高级别的呼叫后，清除已处理的最高级别的呼叫信号，系统按优先级别显示其他呼叫病人的编号。由呼叫信号的锁存，CD4532优先编码，由744511译码显示和逻辑控制清除几部分构成，其核心在CD4532优先编码器。 方案：病房呼叫系统的逻辑门电路如图1.1所示。它由模拟开关、优先编码器、锁存器、数码管、逻辑门、信号灯、单稳态触发器、蜂鸣器组成。模拟病房号通过优先编码器显示优先级最高的病床号。并且通过锁存器储存起来，按R键将清除已处理的信号。 病房呼叫系统的逻辑方框图

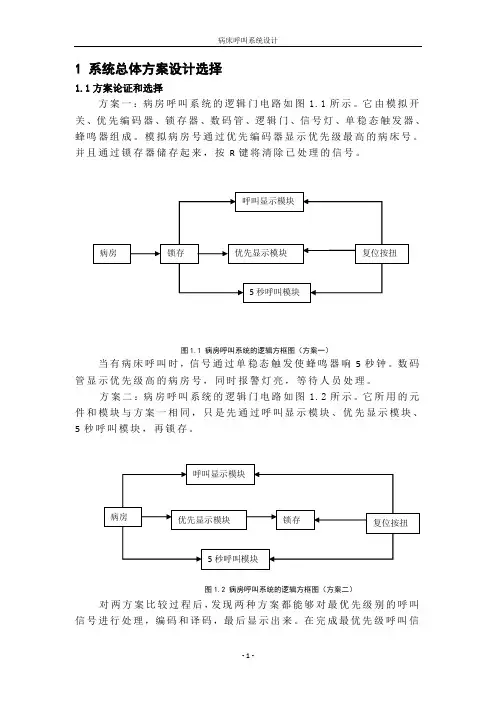

由上述图文说明可看出此方案能够对最优先级别的呼叫信号进行处理，编码和译码，最后显示出来。在完成最优先级呼叫信号的处理之后，可以通过医护人员手动复位，从而对其他信号的处理。 工作原理：用D锁存器锁存，再用一个8线-3线优先编码器4532对病房号编码，再用译码器4511译出最高级的病房号。当有病房号呼叫时，通过译码器和逻辑门触发（由555构成的单稳触发器）从而控制蜂鸣器发出5秒钟的呼叫声。呼叫信号控制晶闸管从而控制病房报警灯的关亮。若有多个病房同时呼叫，待医护人员处置好最高级的病房后，由人工将系统的复位（手动）。 工作流程图
毕业设计（论文） 题目：病房呼叫系统设计 院 (系)：机电工程系 专业：电气自动化技术 姓名：马兆龙 学号： 58020220100138 指导教师：刘静 二〇一三年一月十六日
毕业设计（论文）任务书
毕业设计(论文)进度计划表
毕业设计(论文)中期检查记录表
病房呼叫系统是病人请求值班医生或护士进行诊断、护理的紧急呼叫工具，它主要用于协助医院病员在病床上方便地呼叫医务人员，可将病人的请求快速传送给值班医生或护士，是提高医院和病房护理水平的必备设备之一。医院的竞争越来越激烈，商业医院的生存是第一位的，提升档次和服务质量迫在眉睫，陪护问题一直是医患矛盾的主体，也是长期困扰卫生系统服务质量的大问题，使用病房呼叫系统，方便病人更快找到医生，以节约病人的宝贵时间。 系统是基于51系列的单片机设计的病床呼叫系统。该系统以AT89C51单片机为核心辅以矩阵键盘、LED显示电路和部分简单模拟和数字电路组成的能够实现病人和医护人员之间信息的传递。每个病人要呼叫可以按键，同时会有蜂鸣器响，不同的数码管显示床位号，相应的指示灯亮。这里主要矩阵键盘输入信号，这是编程的关键。 在该设计中每个病房都有一个按键，当患者有需要时，按下按键，此时值班室的显示屏可显示此患者的床位号，多人使用时可实现循环显示，医护人员按下“响应”键取消当前呼叫。此系统能够为医院提供一个成本低、效率高、操作方便和易于安装维护的快捷系统。 关键词：AT89C51 矩阵键盘 LED 病床呼叫
Ward call system is the patient's request to the doctor on duty or nurse emergency call tools for diagnosis, care, and it is mainly used to assist the hospital patient in the bed easily call the medical staff, the patient's request can be quickly sent to the duty doctor or nurse is to improve one of the essential equipment of hospital and ward level of care.Increasingly fierce competition in the hospital, commercial hospital survival is the first to enhance the grade and quality of service is imminent,accompany the issue has been the main body of the patient conflict, but also long-troubled health system quality of service issues, using the ward call system more convenient for patients to find a doctor to save the valuable time of the patient. The system is a ward call system based on the 51 series micro-chip design. The sy-stem uses AT89C51 micro-controller as the core, supplemented by matrix keyboard, LED dot matrix display of a simple circuit and some analog and digital circuits to achieve the transfer of information between patients and health care. In this design,each ward has a button, when patients in need, press the button, the display of the duty room to display the number of beds in this patient, people use to achieve circular display, press the medical staff "response" to cancel the current call. This system can provide a low cost, high efficiency, easy operation and easy installation and maintenance system for the hospital. KEY WORD ：AT89C51 matrix keyboard LED ward call

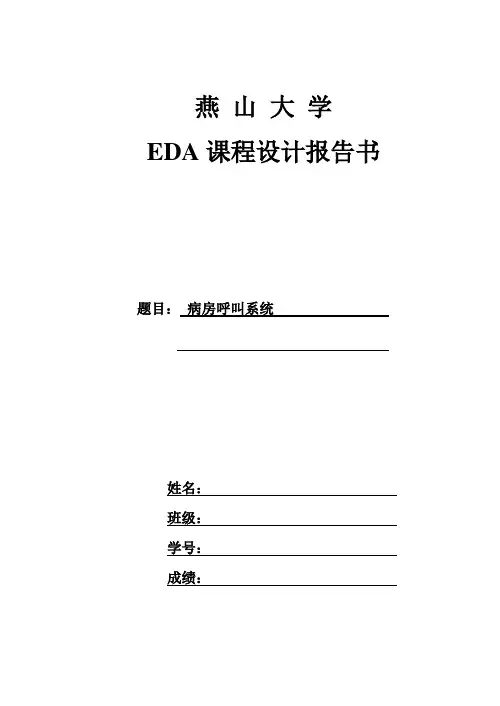

燕山大学 EDA课程设计报告书 题目：病房呼叫系统 一、设计题目及要求 1．用1~5个开关模拟5个病房的呼叫输入信号，1号优先级最高；1~5优先级依次降低； 2．用一个数码管显示呼叫信号的号码；没信号呼叫时显示0；又多个信号呼叫时，显示优先级最高的呼叫号，低级别呼叫号用LED指示灯显示； 3．凡有呼叫发出2秒的呼叫声，然后重复播放如下一段音乐，用一个数码管显示乐谱；1155 665- 4433 221- 5544 332- 5544 332- 附音符频率表： 音调频率(Hz) C(高音) 261.63x2 B 493.88 A 440.00 G 392.00 F 349.23 E 329.63 D 293.66 C 261.63 4.设置护士按钮，按下一次，清除当前高优先级呼叫（即表示处理），并终止演奏。 5.有多个呼叫时，先对低优先级的呼叫进行存储，处理完高级别后，数码管显示低级别呼叫号，然后再行处理，依次类推。
