电力系统课程设计（论文）
直流电与交流电在应用中的优缺点 高压直流输电方式与高压交流输电方式相比，有明显的优越性．历史上仅仅由于技术的原因，才使得交流输电代替了直流输电．下面先就交流电和直流电的主要优缺点作出比较，从而说明它们各自在应用中的价值． 交流电的优点主要表现在发电和配电方面：利用建立在电磁感应原理基础上的交流发电机可以很经济方便地把机械能（水流能、风能……）、化学能（石油、天然气……）等其他形式的能转化为电能；交流电源和交流变电站与同功率的直流电源和直流换流站相比，造价大为低廉；交流电可以方便地通过变压器升压和降压，这给配送电能带来极大的方便．这是交流电与直流电相比所具有的独特优势． 直流电的优点主要在输电方面： ①输送相同功率时，直流输电所用线材仅为交流输电的2／3～l／2 直流输电采用两线制，以大地或海水作回线，与采用三线制三相交流输电相比，在输电线载面积相同和电流密度相同的条件下，即使不考虑趋肤效应，也可以输送相同的电功率，而输电线和绝缘材料可节约1／3． 如果考虑到趋肤效应和各种损耗（绝缘材料的介质损耗、磁感应的涡流损耗、架空线的电晕损耗等），输送同样功率交流电所用导线截面积大于或等于直流输电所用导线的截面积的1.33倍．因此，直流输电所用的线材几乎只有交流输电的一半．同时，直流输电杆塔结构也比同容量的三相交流输电简单，线路走廊占地面积也少． ②在电缆输电线路中，直流输电没有电容电流产生，而交流输电线路存在电容电流，引起损耗． 在一些特殊场合，必须用电缆输电．例如高压输电线经过大城市时，采用地下电缆；输电线经过海峡时，要用海底电缆．由于电缆芯线与大地之间构成同轴电容器，在交流高压输线路中，空载电容电流极为可观．一条200kV的电缆，每千米的电容约为0.2μF，每千米需供给充电功率约3×103kw，在每千米输电线路上，每年就要耗电2.6×107kw·h．而在直流输电中，由于电压波动很小，基本上没有电容电流加在电缆上． ③直流输电时，其两侧交流系统不需同步运行，而交流输电必须同步运行．交流远距离输电时，电流的相位在交流输电系统的两端会产生显著的相位差；并网的各系统交流电的频率虽然规定统一为50HZ，但实际上常产生波动．这两种因素引起交流系统不能同步运行，需要用复杂庞大的补偿系统和综合性很强的技术加以调整，否则就可能在设备中形成强大的循环电流损坏设备，或造成不同步运行的停电事故．在技术不发达的国家里，交流输电距离一般不超过300km而直
《直流输电原理》题库 一、填空题 1.直流输电工程的系统可分为两端（或端对端）直流输电系统和多端直流输电系统两大类。 2.两端直流输电系统的构成主要有整流站、逆变站和直流输电线路三部分。 3.两端直流输电系统可分为单极系统、双极系统和背靠背直流输电系统三种类型。 4.单极系统的接线方式有单极大地回线方式和单极金属回线方式两种。 5.双极系统的接线方式可分为双极两端中性点接地接线方式、双极一端中性点接地接线方 式和双极金属中线接线方式三种类型。 6.背靠背直流系统是输电线路长度为零的两端直流输电系统。 7.直流输电不存在交流输电的稳定性问题，有利于远距离大容量送电。 8.目前工程上所采用的基本换流单元有6脉动换流单元和12脉动换流单元两种。 9.12脉动换流器由两个交流侧电压相位差30°的6脉动换流器所组成。 10.6脉动换流器在交流侧和直流侧分别产生6K±1次和6K次特征谐波。12脉动换流器在 交流侧和直流侧分别产生12K±1次和12K次特征谐波。 11.为了得到换流变压器阀侧绕组的电压相位差30°，其阀侧绕组的接线方式必须一个为 星形接线，另一个为三角形接线。 12.中国第一项直流输电工程是舟山直流输电工程。 13.整流器α角可能的工作范围是0＜α＜90°，α角的最小值为5°。 14.α＜90°时,直流输出电压为正值,换流器工作在整流工况; α=90°时, 直流输出电为 零,称为零功率工况; α＞90°时,直流输出电压为负值,换流器则工作在逆变工况。15.直流输电控制系统的六个等级是:换流阀控制级、单独控制级、换流器控制级、极控制 级、双极控制级和系统控制级。 16.换流器触发相位控制有等触发角控制和等相位间隔控制两种控制方式。 17.直流输电的换流器是采用一个或多个三相桥式换流电路（也称6脉动换流器）串联构 成。其中，6脉动换流器的直流电压，在一个工频周期内有6段正弦波电压，每段60°。
高压直流输电与特高压交流输电的优缺点比较 从经济方面考虑，直流输电有如下优点： (1) 线路造价低。对于架空输电线，交流用三根导线，而直流一般用两根采用大地或海水作回路时只要一根，能节省大量的线路建设费用。对于电缆，由于绝缘介质的直流强度远高于交流强度，如通常的油浸纸电缆，直流的允许工作电压约为交流的3倍，直流电缆的投资少得多。 (2) 年电能损失小。直流架空输电线只用两根，导线电阻损耗比交流输电小；没有感抗和容抗的无功损耗；没有集肤效应，导线的截面利用充分。另外，直流架空线路的“空间电荷效应”使其电晕损耗和无线电干扰都比交流线路小。 所以，直流架空输电线路在线路建设初投资和年运行费用上均较交流经济。 直流输电在技术方面有如下优点： (1) 不存在系统稳定问题，可实现电网的非同期互联，而交流电力系统中所有的同步发电机都保持同步运行。直流输电的输送容量和距离不受同步运行稳定性的限制，还可连接两个不同频率的系统，实现非同期联网，提高系统的稳定性。 (2) 限制短路电流。如用交流输电线连接两个交流系统，短路容量增大，甚至需要更换断路器或增设限流装置。然而用直流输电线路连接两个交流系统，直流系统的“定电流控制”将快速把短路电流限制在额定功率附近，短路容量不因互联而增大。 (3) 调节快速，运行可靠。直流输电通过可控硅换流器能快速调整有功功率，实现“潮流翻转”(功率流动方向的改变)，在正常时能保证稳定输出，在事故情况下，可实现健全系统对故障系统的紧急支援，也能实现振荡阻尼和次同步振荡的抑制。在交直流线路并列运行时，如果交流线路发生短路，可短暂增大直流输送功率以减少发电机转子加速，提高系统的可靠性。 (4) 没有电容充电电流。直流线路稳态时无电容电流，沿线电压分布平稳，无空、轻载时交流长线受端及中部发生电压异常升高的现象，也不需要并联电抗补偿。 (5) 节省线路走廊。按同电压500 kV考虑，一条直流输电线路的走廊～40 m，一条交流线路走廊～50 m，而前者输送容量约为后者2倍，即直流传输效率约为交流2倍。 下列因素限制了直流输电的应用范围： (1) 换流装置较昂贵。这是限制直流输电应用的最主要原因。在输送相同容量时，直流线路单位长度的造价比交流低；而直流输电两端换流设备造价比交流变电站贵很多。这就引起了所谓的“等价距离”问题。 (2) 消耗无功功率多。一般每端换流站消耗无功功率约为输送功率的40%～60%，需要无功补偿。 (3) 产生谐波影响。换流器在交流和直流侧都产生谐波电压和谐波电流，使电容器和发电机过热、换流器的控制不稳定，对通信系统产生干扰。 (4) 缺乏直流开关。直流无波形过零点，灭弧比较困难。目前把换流器的控制脉冲信号闭锁，能起到部分开关功能的作用，但在多端供电式，就不能单独切断事故线路，而要切断整个线路。 (5) 不能用变压器来改变电压等级。 直流输电主要用于长距离大容量输电、交流系统之间异步互联和海底电缆送电等。与直流输电比较，现有的交流500 kV输电(经济输送容量为1 000 kW、输送距离为300～500 km)已不能满足需要，只有提高电压等级，采用特高压输电方式，才能获得较高的经济效益。
浅谈高压直流输电与交流输电各自优缺点 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
追溯历史，最初采用的输电方式是直流输电，于1874年出现于俄国。当时输电电压仅100V。随着直流发电机制造技术的提高，到1885年，直流输电电压已提高到6000V。但要进一步提高大功率直流发电机的额定电压，存在着绝缘等一系列技术困难。由于不能直接给直流电升压，输电距离受到极大的限制，不能满足输送容量增长和输电距离增加的要求。19世纪80年代末，人类发明了三相交流发电机和变压器。1891年，世界上第一个三相交流发电站在德国竣工。此后，交流输电普遍代替了直流输电。随着电力系统的迅速扩大，输电功率和输电距离的进一步增加，交流输电遇到了一系列技术困难。大功率换流器（整流和逆变）的研究成功，为高压直流输电突破了技术上的障碍，直流输电重新受到人们的重视。1933年，美国通用电器公司为布尔德坝枢纽工程设计出高压直流输电装置；1954年，建起了世界上第一条远距离高压直流输电工程。之后，直流输电在世界上得到了较快发展，现在直流输电工程的电压等级大多为±275～±500kV，投入商业运营的直流工程最高电压等级为±600kV（巴西伊泰普工程），我国计划在西南水电送出的直流工程中采用±800kV电压等级。 在现代直流输电系统中，只有输电环节是直流电，发电系统和用电系统仍然是交流电。在输电线路的送端，交流系统的交流电经换流站内的换流变压器送到整流器，将高压交流电变为高压直流电后送入直流输电线路。直流电通过输电线路送到受端换流站内的逆变器，将高压直流电又变为高压交流电，再经过换流变压器将电能输送到交流系统。在直流输电系统中，通过控制换流器，可以使其工作于整流或逆变状态。
柔性直流输电系统的改进型相对控制策略 摘要：电压源换流器(VSC)中交流滤波器可滤除交流网络侧谐波，交流侧换流电 抗器或换流变压器有助于交流网络和VSC的能量交换，直流侧电容器可减小换流 桥切换时的冲击电流，同时也可滤除直流网络侧谐波。 关键词：柔性直流输电；控制策略；应用 前言 在柔性直流输电系统(VSC－HVDC)中电压源换流器采用全控型可关断器件，可实现对交流无源网络供电，同时对有功功率、无功功率进行控制。笔者采用外环 电压控制和内环电流控制，外环电压控制中送端VSC系统采用相对控制策略，通 过分别控制输出电压相对发电机端电压的相位角和幅值，进而控制其与送端系统 交换的有功功率和无功功率。受端VSC系统采用定交流电压和定直流电压控制方法，通过调制比和移相角信号产生器件的驱动脉冲，内环控制采用空间矢量控制 策略，PI控制器实现对d、q轴电流的解耦控制，运用PSCAD/EMTDC暂态仿真软 件建立相应的内外环控制模型，验证所设计控制方案的有效性和可靠性。 1柔性直流输电技术的概述 1.1柔性直流输电技术概念 柔性直流输电技术是由加拿大的科学家开发出来的。这是一种由电压源换流器、自关断器和脉宽调制器所共同构成的直流输电技术。作为一种新型的输电技术，该技术不仅可以向无源网络进行供电，还不会在供电的过程中出现换相失败 的现象。在实际使用的过程中，换相站之间不会直接依赖于多端直流系统进行运作。柔性直流输电技术属于一类新型的直流输电技术。虽然在结构上和高压输电 技术相类似。但是整体结构仍然是由换流站和直流输电线路构成的。 1.2柔性直流输电的特点 柔性直流输电是由高压直流输电改造而来的。应该说在技术性和经济性方面 都有很大的改善。具体来说，柔性直流输电技术内部的特点可以表现为如下几个 方面： （1）在运用柔性直流输电技术的过程中，如果能够有效地采用模块化设计的技术，其生产和安装调试的周期都会最大限度地缩短。与换流站有关的设备都能 够在安装和使用的过程中完成各项试验。 （2）柔性直流输电技术内部的VSC换流器是以无源逆变的方式存在的。在使用的过程中可以向容量较小的系统或者不含旋转机电的系统内部进行供电。 （3）柔性直流输电技术在使用的过程中都伴随有有功潮流和无功潮流 （4）整个柔性直流输电系统可以有效地实现自动调节。换流器不需要经常实现通信联络。这也就在很大程度上减少了投资、运行和维护的费用。 （5）整个柔性直流输电技术内部的VSC换流器可以有效地减弱产生的谐波，并减少大家对功率的要求。一般情况下，只需要在交流母线上先安装一组高质量 的滤波器，就可以有效地满足谐波的要求。目前，多数无功补偿装置内部的容量 也不断地减少。即便不装换流变压器，内部的开关也可以更好地被简化。 2柔性直流输电技术的战略意义 目前，柔性直流输电技术在智能电网中一直都发挥着重要的作用。一般来说，柔性直流输电技术可以有效地助力于城市电网的增容改造和交流系统内的互联措施。目前，多数柔性直流输电技术也在大规模风电场建设的过程中发挥出了较好 的技术优势。如果大面积地选择柔性直流输电技术，将会在很大程度上改变电网
柔性直流输电 一、常规直流输电技术 1. 常规直流输电系统换流站的主要设备。常规直流输电系统换流站的主要设备一般包括：三相桥式电路、整流变压器、交流滤波器、直流平波电抗器和控制保护以及辅助系统(水冷系统、站用电系统)等。 2. 常规直流输电技术的优点。 1）直流输送容量大，输送的电压高，最高已达到800kV，输送的电流大，最大电流已达到4 500A；所用单个晶闸管的耐受电压高，电流大。 2）光触发晶闸管直流输电，抗干扰性好。大电网之间通过直流输电互联（背靠背方式），换流阀损耗较小，输电运行的稳定性和可靠性高。 3）常规直流输电技术可将环流器进行闭锁，以消除直流侧电流故障。 3. 常规直流电路技术的缺点。常规直流输电由于采用大功率晶闸管，主要有如下缺点。 1）只能工作在有源逆变状态，不能接入无源系统。 2）对交流系统的强度较为敏感，一旦交流系统发生干扰，容易换相失败。 3）无功消耗大。输出电压、输出电流谐波含量高，需要安装滤波装置来消除谐波。 二、柔性直流输电技术
1. 柔性直流输电系统换流站的主要设备。柔性直流输电系统换流站的主要设备一般包括：电压源换流器、相电抗器、联结变压器、交流滤波器和控制保护以及辅助系统(水冷系统、站用系统)等。 2. 柔性直流输电技术的优点。柔性直流输电是在常规直流输电的基础上发展起来的，因此传统的直流输电技术具有的优点，柔性输电大都具有。此外，柔性输电还具有一些自身的优点。 1）潮流反转方便快捷，现有交流系统的输电能力强，交流电网的功角稳定性高。保持电压恒定，可调节有功潮流；保持有功不变，可调节无功功率。 2）事故后可快速恢复供电和黑启动，可以向无源电网供电，受端系统可以是无源网络，不需要滤波器开关。功率变化时，滤波器不需要提供无功功率。 3）设计具有紧凑化、模块化的特点，易于移动、安装、调试和维护，易于扩展和实现多端直流输电等优点。 4）采用双极运行，不需要接地极，没有注入地下的电流。 3. 柔性直流输电技术的缺点。系统损耗大（开关损耗较大），不能控制直流侧故障时的故障电流。在直流侧发生故障的情况下，由于柔性直流输电系统中的换流器中存在不可控的二极管通路，因此柔性直流输电系统不能闭锁直流侧短路故障时的故障电流，在故障发生后只能通过断开交流侧断路器来切除故障。可以使用的最佳解决方式是通过使用直流电缆来提高系统的可靠性和可用率。 三、常规直流输电技术和柔性直流输电技术的对比
交、直流输电的优缺点 直流输电的优势 直流输电的再次兴起并迅速发展，说明它在输电技术领域中确有交流输电不可替代的优势。尤其在下述情况下应用更具优势： （1）远距离大功率输电。直流输电不受同步运行稳定性问题的制约，对保证两端交流电网的稳定运行起了很大作用。 （2）海底电缆送电是直流输电的主要用途之 一。"输送相同的功率，直流电缆不仅费用比交流省，而且由于交流电缆存在较大的电容电流，海底电缆长度超过40km时，采用直流输电无论是经济上还是技术上都较为合理。 （3）利用直流输电可实现国内区网或国际间的非同步互联，把大系统分割为几个既可获得联网效益，又可相对独立的交流系统，避免了总容量过大的交流电力系统所带来的问题。 （4）交流电力系统互联或配电网增容时，直流输电可以作为限制短路电流的措施。这是由于它的控制系统具有调节快、控制性能好的特点，可以有效地限制短路电流，使其基本保持稳定。 （5）向用电密集的大城市供电，在供电距离达到一定程度时，用高压直流电缆更为经济，同时直流输电方式还可以作为限制城市供电电网短路电流增大的措施。 4直流输电与交流输电的技术比较 4．1直流输电的优点 （1）直流输电不存在两端交流系统之间同步运行的稳定性问题，其输送能量与距离不受同步运行稳定性的限制； （2）用直流输电联网，便于分区调度管理，有利于在故障时交流系统间的快速紧急支援和限制事故扩大；
（3）直流输电控制系统响应快速、调节精确、操作方便、能实现多目标控制； （4）直流输电线路沿线电压分布平稳，没有电容电流，不需并联电抗补偿； （5）两端直流输电便于分级分期建设及增容扩建，有利于及早发挥效益。 4．2直流输电的缺点 （1）换流器在工作时需要消耗较多的无功功率； （2）可控硅元件的过载能量较低； （3）直流输电在以大地或海水作回流电路时，对沿途地面地下或海水中的金属设施造成腐蚀，同时还会对通信和航海带来干扰； （4）直流电流不像交流电流那样有电流波形的过零点，因此灭弧比较困难。 5直流输电与交流输电的经济比较 （1）直流架空线路投资省。直流输电一般采用双极中性点接地方式，直流线路仅需两根导线，三相交流线路则需三根导线，但两者输送的功率几乎相等，因此可减轻杆塔的荷 重，减少线路走廊的宽度和占地面积。在输送相同功率和距离的条件下，直流架空线路的投资一般为交流架空线路投资的三分之 二。" （2）直流电缆线路的投资少。相同的电缆绝缘用于直流时其允许工作电压比用于交流时高两倍，所以在电压相同时，直流电缆的造价远低于交流电缆。 （3）换流站比变电站投资大。换流站的设备比交流变电站复杂，它除了必须有换流变压器外，还要有目前价格比较昂贵的可控硅换流器，以及换流器的其它附属设备，因此换流站的投资高于同等容量和相应电压的交流变电站。
《高压直流输电技术》思考题及答案 一.高压直流输电发展三个阶段的特点？ 答：1 1954年以前——试验阶段； 参数低；采用低参数汞弧阀；发展速度慢。 2 1954年~1972年——发展阶段； 技术提高很大；直流输电具有多方面的目的（如水下传输；系统互联；远距离、大容量传输）。 3 1972年~现在——大力发展阶段； 采用可控硅阀；几乎全是超高压；单回线路的输电能力比前一阶段有了很大的增加；发展速度快。 二.高压直流输电的基本原理是什么？ 答：直流输电线路的基本原理图见图1.3所示。从交流系统I向系统X输电能时， 换流站CS1把送端系统送来的三相交流电流换成直流电流，通过直流输电线路把直流电流（功率）输送到换流站CS2，再由CS2把直流电流变换成三相交流电流 三.高压直流输电如何分类？ 答：分两大类： 1 单极线路方式； A.单极线路方式； 采用一根导线或电缆线，以大地或海水作为返回线路组成的直流输电系统。 B.单极两线制线路方式； 将返回线路用一根导线代替的单极线路方式。 2 双极线路方式； A. 双极两线中性点两端接地方式； B. 双极两线中性点单端接地方式； C. 双极中性点线方式； D. “背靠背”（back- to- back）换流方式。 四.高压直流输电的优缺点有哪些？ 答：优点：1 输送相同功率时，线路造价低； 2 线路有功损耗小； 3 适宜海下输电； 4 没有系统的稳定问题； 5 能限制系统的短路电流； 6 调节速度快，运行可靠 缺点：1 换流站的设备较昂贵； 2 换流装置要消耗大量的无功； 3 换流装置是一个谐波源，在运行中要产生谐波，影响系统运行，所以需在直 流系统的交流侧和直流侧分别装设交流滤波器和直流滤波器，从而使直流输 电的投资增大；
电力电子技术在电力系统中的应用 专业：电气工程及其自动化 班级：电气0902 学号: 0901120211 姓名：白云龙
电力电子技术在电力系统中的应用 本学期开设了《电力电子技术在电力系统中的应用》一科，结合电力电子与电力系统的知识。通过以前的学习我们知道，电力电子技术是一门新兴技术，它是由电力学、电子学和控制理论三个学科交叉而成的，已成为现代电气工程与自动化专业不可缺少的一门专业基础课。而电力系统是由发电、变电、输电和用电等环节组成的电能生产、传输、分配和消费的系统。本门学科即是讲电力电子技术在电力系统中的应用。其中包括无触点开关、有源电力滤波器、高压直流输电、交流不间断电源、静止无功补偿器等。本次我将着重介绍电力电子在电力系统中的应用之一—高压直流输电。 所谓高压直流输电（HVDC），即利用稳定的直流电具有无感抗，容抗也不起作用，无同步问题等优点而采用的大功率远距离直流输电。输电过程为直流。目前应用较为广泛，常用于海底电缆输电，非同步运行的交流系统之间的连络等方面。 高压直流输电技术被用于通过架空线和海底电缆远距离输送电能；同时在一些不适于用传统交流联接的场合，它也被用于独立电力系统间的联接。世界上第一条商业化的高压直流输电线路。1954年诞生于瑞典，用于连接瑞典本土和哥特兰岛。 在一个高压直流输电系统中，电能从三相交流电网的一点导出,在换流站转换成直流，通过架空线或电缆传送到接受点；直流在另一侧换流站转化成交流后，再进入接收方的交流电网。直流输电的额定功率通常大于100兆瓦，许多在1000-3000兆瓦之间。 高压直流输电用于远距离或超远距离输电，因为它相对传统的交流输电更经济。 应用高压直流输电系统，电能等级和方向均能得到快速精确的控制，这种性能可提高它所连接的交流电网性能和效率，直流输电系统已经被普遍应用。 高压直流输电是将三相交流电通过换流站整流变成直流电，然后通过直流输电线路送往另一个换流站逆变成三相交流电的输电方式。它基本上由两个换流站和直流输电线组成，两个换流站与两端的交流系统相连接。 直流输电线造价低于交流输电线路但换流站造价却比交流变电站高得多。一
高压交流输电和高压直流输电的优劣比较工业化进程的加快使我们越来越依赖于电，如何使电尽可能多的从发电站输送到用户端成为研究人员非常关注的一个课题。早在19世纪电刚刚出现的时候，爱迪生和特拉斯就应该使用直流电还是交流电的问题争执不休。但是因为爱迪生对特拉斯的打压，导致特拉斯放弃了交流电的专利权。所以，一开始的时候，世界上只有爱迪生公司提供的的低压直流供电系统。但是，低压直流供电不能长距离传送，据说最大传送距离只有1.5英里(约2400米)。后来，交流电和变压器的发明解决了升降电压的问题，从而可以长距离输送。但是爱迪生完全拒绝交流电，还到处宣传高压交流电的危险性，正是因为如此，当最后美国决定采用交流电时，使用了较低的110伏标准。现在，我们基本上都会采用高压交流输电的方式。但是，随着频发的安全事故，人们在一次把目光投向了高压直流输电，但此时的高压交流输电已远远成熟于当时的低压直流输电。下面就高压交流电和直流电的产生以及高压交流输电和高压直流输电的优劣进行阐述。 一、产生 交流电最早是由尼古拉特拉斯发明。现在使用的交流电由交流电动机产生：电动机定子绕组通电后将产旋转磁场，由于这时转子并没有转动，所以转子与磁场之间就有相对运动，转子就会产生感应电流，感应电流使处于磁场中的转子受到磁场力作用而转动；这个循环会一直进行下去，持续不断地产生的感应电动势经处理后就成为最初从发电站输出的交流电。 爱迪生最早发明了直流电。直流电主要有三种发电方式。一是由各种电池直接产生。如利用干电池、蓄电池等提供，但是这样产生的电流很小，不适用于为大型电器供电。二是直流发电机直接发出直流电。这种发电机上装有换向器，因此发出来的直接就是直流电。三是将交流电整流获得直流电。交流电被整流为脉动直流电后再通过滤波，就可获得平滑直流电。第三种方法是应用的最为广泛。 二、传输 任何传输电流的介质都有一定的电阻，所以电在传输的过程中总存在一定的损耗，传输的电流在导线上的损耗可以由P=I2R计算。显然，为降低这种损耗要么降低传输的电流，要么降低电线的电阻。但是由于技术限制，目前很难降低输电导线的电阻。因此，降低传输电流的大小是唯一有效的办法。从发电厂输出的电的功率是一定的，根据P=IU，提高电网中的电压即可降低导线中的电流，从而达到了节约能源的目的交流电升降压容易的特点使这种思路变得切实可行，仅使用结构简单的升降压变压器就可实现。发电厂使用升压变压器将交流电升至几千至几十万伏，这样可以使电线上的损耗尽可能地减少；到了城市内，再用降压变压器将电压降低至合适值以保证安全；进户前会再次降压至市电电压以供用电器使用。 由于直流电不像交流电一样易于升降，只能根据实际电压的高低直接用高压电缆传输。正是由于直流电不易于升降，经济效益较差，19世纪80年代以后，直流输电不得不让位于交流输电。20世纪60年代以来，由于采用高电压、大功率变流器降至六点变为交流电，直流输电系统又重新受到重视。 3
直流输电系统控制 1 直流输电系统控制的基本原理 如图1-1中所示的直流输电联络线，它表示一个单极联络线或双极联络线中的一个极，相应的等值电路和电压分布情况分别如图1-1(b)和1-1(c)所示。 (a)接线图(b)等值电路(c)电压分布情况 图1-1
从整流器流向逆变器的直流电流为： 直流系统通过控制整流器和逆变器的内电势αcos dor V 和γcos doi V 来控制线路上任一点的直流电压以及线路电流(或功率)。这是通过控制阀的栅/门极的触发角，或者通过改变换流变压器抽头来控制其交流电压来完成的。栅/门极的控制速度很快(1到10ms)，而变压器抽头切换速度较慢(每级切换为5到105)，这两种方式相互补充，栅/门极控制最先开始动作，随后分接头缓慢调节改变，使换流器控制角(整流器的触发角和逆变器的熄弧角)恢复到正常范围。 功率反送(又称为潮流反转)是通过两端直流电压反向来实现的。 在选择控制特性时，应该考虑下列要求： (1)防止交流系统电压的变化引起直流电流的大波动。 (2)保持直流电压在额定值附近。 (3)保持送端和受端的功率因数尽可能高. (4)防止逆变器的换相失败. 运用换流器的快速控制来防止直流电流的大波动，这是保证直流输电系统满意运行的一个重要要求。直流线路和换流器的电阻很小，因而αcos dor V 或γcos doi V 的微小变化就能引起直流电流的大变动。例如，整流器或逆变器的电压变化25%，将引起直流电流变化达100%.这意味着，如果触发角和熄弧角保持恒定，任一端的交流电压幅值小的变化会引起直流电流在一个很大的范围内变动，对电力系统来说，这样大的波动是不可能接受的。此外，这种大的电流变化可能高到足以损害阀和其它设备。所以，防止直流电流波动的快速控制对系统的正确运行是至关重要的。如果没有这种控制，直流输电系统将是不实用的。 由于 所以，要得到高功率因数，必须保持整流器触发角和逆变器的熄弧角尽可能小。但是，为了确保触发前阀上有足够的电压，整流器有一个最小触发角限制，一般为?5。因为对于晶闸
特高压交直流输电的优缺点对比 一、直流输电技术的优点 1.经济方面： （1）线路造价低。对于架空输电线，交流用三根导线，而直流一般用两根，采用大地或海水作回路时只要一根，能节省大量的线路建设费用。对于电缆，由于绝缘介质的直流强度远高于交流强度，如通常的油浸纸电缆，直流的允许工作电压约为交流的3倍，直流电缆的投资少得多。 （2）年电能损失小。直流架空输电线只用两根，导线电阻损耗比交流输电小；没有感抗和容抗的无功损耗；没有集肤效应，导线的截面利用充分。另外，直流架空线路的“空间电荷效应”使其电晕损耗和无线电干扰都比交流线路小。 所以，直流架空输电线路在线路建设初投资和年运行费用上均较交流经济。 2.技术方面： （1）不存在系统稳定问题，可实现电网的非同期互联。由此可见，在一定输电电压下，交流输电容许输送功率和距离受到网络结构和参数的限制，还须采取提高稳定性的措施，增加了费用。而用直流输电系统连接两个交流系统，由于直流线路没有电抗，不存在上述稳定问题。因此，直流输电的输送容量和距离不受同步运行稳定性的限制，还可连接两个不同频率的系统，实现非同期联网，提高系统的稳定性。 （2）限制短路电流。如用交流输电线连接两个交流系统，短路容量增大，甚至需要更换断路器或增设限流装置。然而用直流输电线路连接两个交流系统，直流系统的“定电流控制’，将快速把短路电流限制在额定功率附近，短路容量不因互联而增大。 （3）调节快速，运行可靠。直流输电通过可控硅换流器能快速调整有功功率，实现“潮流翻转”（功率流动方向的改变），在正常时能保证稳定输出，在事故情况下，可实现健全系统对故障系统的紧急支援，也能实现振荡阻尼和次同步振荡的抑制。在交直流线路并列运行时，如果交流线路发生短路，可短暂增大直流输送功率以减少发电机转子加速，提高系统的可靠性。 （4）没有电容充电电流。直流线路稳态时无电容电流，沿线电压分布平稳，无空、轻载时交流长线受端及中部发生电压异常升高的现象，也不需要并联电抗补偿。

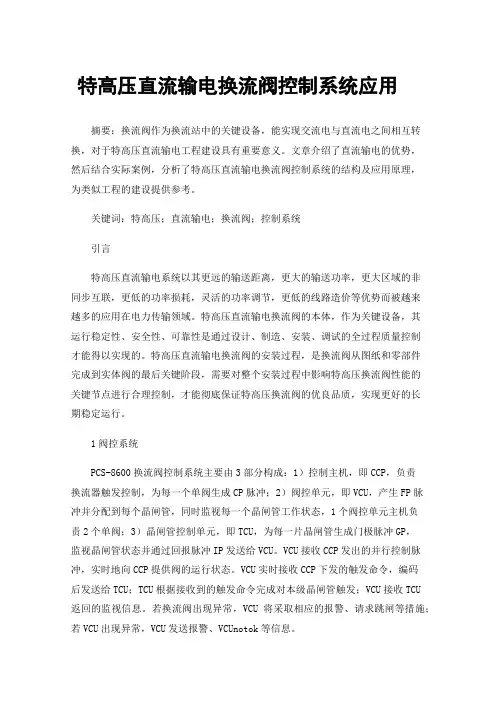

浅谈特高压直流输电 将电能从大型火力、水力等发电厂输送到远方负荷中心地区时会遇到远距离输电问题。要实现远距离的大功率传输，需采用超高压或特高压输电技术。在特高压输电技术中有交流和直流两种方案，可根据技术经济条件和自身特点加以选择。特高压交流输电是目前国内外最基本的远距离输电方式，而特高压直流输电不存在同步稳定性问题，是大区域电网互联的理想方式。下面我将结合自己所学知识与查阅的资料对特高压直流输电进行概括的阐述。 直流输电是指将送端系统的正弦交流电在送端换流站升压整流后通过直流线路传输到受端换流站，受端换流站将直流逆变成正弦的工频交流电后降压和受端系统相连。而对于换流站，它的核心元件是换流器，，由1 个或数个换流单元串联而成，电路均采用三相换流桥，材料多采用可控硅阀。它的基本工作原理是，控制调节装置通过控制桥阀的触发时刻，可改变触发相位，进而调节直流电压瞬时值、电阻上的直流电流、直流输送功率。同时，相同的触发脉冲控制每个桥阀的所有可控硅元件。当三相电源为对称正弦波的情况下，线电压由负到正的过零点时，脉冲触发桥阀，同时阀两端电压变正，阀立即开通。6 个脉冲发生器分别完成对单桥换流器的6 个桥阀的触发，恰好交流正弦波电源经过1 个周期，线电压又达到下一个过零点进行第二个触发周期。一般，工程上为了获得脉波更小的直流输电电压，通常采用12脉的双桥换流器。 与交流输电相比，直流输电技术具有以下特点：输电功率大小、方向可以快速控制调节；直流输电系统的接入不会增加原有系统的短路容量；利用直流调制可以提高系统的稳定水平；直流的一个极发生故障，另一个极可以继续运行，且可以利用其过负荷能力减少单极故障下的树洞功率损失；另外直流架空线路走廊宽度约为相同电压等级交流输线路走廊宽度的一半。而对于特高压直流输电，它不但具有常规直流输电的特点，而且还能够很好的解决我国一些现存的问题： 1、我国一次能源分布很不均衡, 水利资源2/ 3分布在西南地区, 煤矿资源2/ 3 分布在陕西、山西及内蒙古西部。而电力需求又相对集中在经济发展较好较快的东部、中部和南部区域。能源产地和需求地区之间的距离为1 000~ 2 500 km。因此我国要大力发展西电东送, 实现南北互供, 全国联网。特高压直流输电在远距离输电方面较为经济, 而且控制保护灵活快速, 是实现南北互供的较好途径。 2、我国东部、中部、南部地区是我国经济发达地区, 用电需求大, 用电负荷有着较高的增长率。特高压直流输电能够实现大容量输电, 规划的特高压直流输电工程的送电容量高

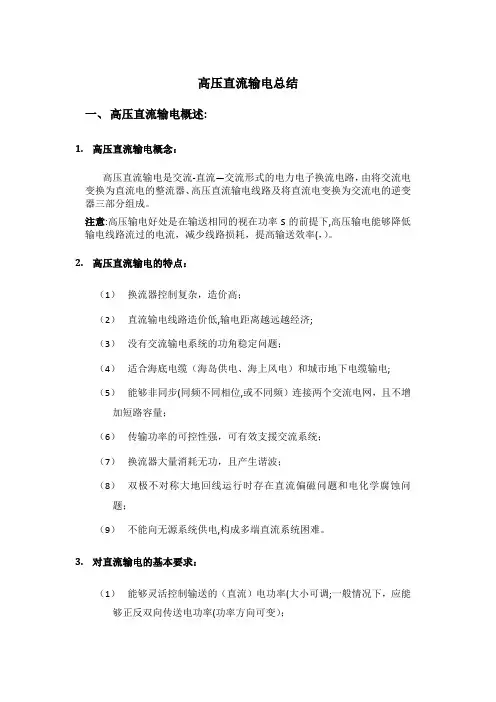

高压直流输电（HVDC），是利用稳定的直流电具有无感抗、容抗也不起作用、无同步问题等优点而采用的大功率远距离直流输电。输电过程为直流。该技术被用于通过架空线和海底电缆远距离输送电能；同时在一些不适于用传统交流联接的场合，它也被用于独立电力系统间的联接。今天小编就来为大家详细分析下高压直流输电技术，以供大家参考！ 高压直流输电概述 1、高压直流输电： 定义：将三相交流电通过换流站整流变成直流电，然后通过直流输电线路送往另一个换流站逆变成三相交流电的输电方式。 ?高压直流输电原理图如下： ?换流器（整流或逆变）：将交流电转换成直流电或将直流电转换成交流电的设备。 ?换流变压器：向换流器提供适当等级的不接地三相电压源设备。 ?平波电抗器：减小注入直流系统的谐波，减小换相失败的几率，防止轻载时直流电流间断，限制直流短路电流峰值。 ?滤波器：减小注入交、直流系统谐波的设备。 ?无功补偿设备：提供换流器所需要的无功功率，减小换流器与系统的无功交换。 2、高压直流输电对比交流输电： 1）技术性 ?功率传输特性：交流为了满足稳定问题，常需采用串补、静补等措施，有时甚至不得不提高输电电压。将增加很多电气设备，代价昂贵。直流输电没有相位和功角，无需考虑稳定问题，这是直流输电的重要特点，也是它的一大优势。 ?线路故障时的自防护能力：交流线路单相接地后，其消除过程一般约0.4~0.8秒，加上重合
闸时间，约0.6~1秒恢复。直流线路单极接地，整流、逆变两侧晶闸管阀立即闭锁，电压降为零，迫使直流电流降到零，故障电弧熄灭不存在电流无法过零的困难，直流线路单极故障的恢复时间一般在0.2~0.35秒内。 ?过负荷能力：交流输电线路具有较高的持续运行能力，其最大输送容量往往受稳定极限控制。直流线路也有一定的过负荷能力，受制约的往往是换流站。通常分2小时过负荷能力、10秒钟过负荷能力和固有过负荷能力等。前两者葛上直流工程分别为10%和25%，后者视环境温度而异。就过负荷而言，交流有更大灵活性，直流如果需要更大过负荷能力，则在设备选型时要预先考虑，此时需增加投资。 ?潮流和功率控制：交流输电取决于网络参数、发电机与负荷的运行方式，值班人员需要进行调度，但又难于控制，直流输电则可全自动控制。直流输电控制系统响应快速、调节精确、操作方便、能实现多目标控制。 ?短路容量：两个系统以交流互联时，将增加两侧系统的短路容量，有时会造成部分原有断路器不能满足遮断容量要求而需要更换设备。直流互联时，不论在哪里发生故障，在直流线路上增加的电流都是不大的，因此不增加交流系统的断路容量。 ?电缆：电缆绝缘用于直流的允许工作电压比用于交流时高两倍，例如35kV的交流电缆容许在100kV左右直流电压下工作，所以在直流工作电压与交流工作电压相同的情况下，直流电缆的造价远低于交流电缆。 ?输电线路的功率损耗比较：在直流输电中，直流输电线路沿线电压分布平稳，没有电容电流，在导线截面积相同，输送有用功率相等的条件下，直流线路功率损耗约为交流线路的2/3，并且不需并联电抗补偿。 ?线路走廊：按同电压500kV考虑，一条500kV直流输电电线路的走廊约40m，一条500kV 交流线路走廊约为50m，但是1条同电压的直流线路输送容量约为交流的2倍，直流输电的线路走廊其传输效率约为交流线路的2倍甚至更多一点。 总的来说，不能用变压器来改变电压等级、换流站的费用高、控制复杂等因素限制了直流输电的应用范围。 2）可靠性 ?强迫停运率 3）经济性 就变电和线路两部分看，直流输电换流站投资占比重很大，而交流输电的输电线路投资占主要成分；直流输电功率损失比交流输电小得多。 当输送功率增大时，直流输电可以采取提高电压、加大导线截面的办法，交流输电则往往只好增加回路数。 在某一输电距离下，两者总费用相等，达一距离称为等价距离。这是一个重要的工程初估数据。超过这一距离时，采用直流有利；小于这一距离时，采用交流有利。
随着电力系统的扩大，输电功率的增加，输电距离增长，交流输电遇到了一些技术困难，现在直流输电作为解决输电技术困难的方向之一。交流输电遇到了什么困难，直流输电又有什么优点呢？ 导线不但有电阻，还有电感。较细的导线，电阻的作用超过电感.在输电功率大，输电导线横截面积大的情况下，对交流来说，感抗会超过电阻，但对稳定的支流则只有电阻，没有感抗。 输电线一般是架空线，但跨过海峡给海岛输电时要用水下电缆，穿过人口密集的城市输电时要用地下电缆，电缆在金属芯线的外面包着一层绝缘皮，水和大地都是导体，被绝缘皮隔开的金属芯线和水（或大地）构成了电容器。在交流输电的情况下，这个电容对输电线路的末端（受电端）起旁路电容的作用，并且随着电缆增长而增大，旁路电容会增大到交流几乎送不出去的程度。这时交流输电已无实际意义，只能用直流输电，因为电容对稳定的直流不起作用。 设想有甲、乙两台交流发电机给同一条电路供电，假如甲的是正的最大值时，乙恰好是负的最大值，它们发的电在电路里恰好互相抵消，电路无法工作。所以要电路正常工作，给同一条电路供电的所有发电机都必须同步运行，即同时达到正的最大值，同时达到负的最大值。现代的供电系统是把许多电站连成一个电力网，要使电力网内许多发电机同步运行，技术上是很困难的。直流输电就不存在同步问题。现代的直流输电，只是输电这个环节是直流，发电仍是交流。在输电线路的起端有专用的换流设备将交流变换为直流，在输电线路的末端也有专用换流设备将直流换为交流。目前换流设备存在着制造难、价格高等困难，有待研究解决。 高压直流输电主要用于远距离大功率输电、海底电缆输电、非同步运行的交流系统之间的连络等方面。随着大型水电站的开发和坑口电站的建设，以及大电网的互相连接，远距离大功率的直流输电必将在我国得到发展。 高压直流输电与高压交流输电相比，有下列优点： l)直流输电只要求2根导线，而交流输电要3根； 2)无感抗、容抗、相位移和电压波动问题； 3)由于没有感抗，在相同的送端电压情况下，传输相同的负荷到同一地点，直流输电线的电压降比交流输电的小，因此直流输电线路的电压调节特性要优于交流输电； 4)直流系统中，导线的整个横截面都可以被利用； 5)在相同的工作电压情况下，直流电网中的绝缘子上所承受的静电强度比交流电网中的小，因此直流线路的绝缘要求低； 6)由于直流线路的电晕损失小，因此对通信线路的干扰较小； 7)高压直流输电没有介质损耗，特别是在电缆情况下； 8)由直流相联的2个电网之间不存在稳定和同步困难等问题。 有交流也有直流,但以交流为主。交流和直流输电线路的区别在于导线的根数。不计上面的避雷线，交流输电线路由于是三相传输，必定是3根或3的倍数根（同塔多回线路）。而直流输电线路是一根或两根。直流输电线路多为长距离,超高压线路，数量较少。如三峡至上海、三峡至广东、贵州至广东等500KV直流输电线路。实际上直流输电线路首先必须在一端将交流电转换为直流电后经线路传输到另一端，再将直流电转换为交流电。转换的场所称为换流站。 在早期，工程师们主要致力于研究直流电，发电站的供电范围也很有限，而且主要用于照明，还未用作工业动力。例如，1882年爱迪生电气照明公司（创建于1878年）在伦敦建立了第一座发电站，安装了三台110伏“巨汉”号直流发电机，这是爱迪生于1880年研制的，这种发电机可以为1500个16瓦的白炽灯供电。但是随着科学技术和工业生产发展的需要，电力技术在通信、运输、动力等方面逐渐得到广泛应用，社会对电力的需求也急剧增大。由于用户的电压不能太高，因此要输送一定的功率，就要加大电流（P ＝IU）。而电流愈大，输电线路发热就愈厉害，损失的功率就愈多；而且电流大，损失在输电导线上的电压也大，使用户得到的电压降低，离发电站愈远的用户，得到的电压也就愈低。直流输电的弊端，限制了电力的应用，促使人们探讨用交流输电的问题。爱迪生虽然是一个伟大的发明家，但是他没有受过正规教育，缺乏理论知识，难以解决交流电涉及到的数学运算，阻碍了他对交流电的理解，所以在交、直流输电的争
1.整流器部分工作原理 整流部分的结构是三相桥式电路，如图1所示。 图1 整流器电路图 e a 、e b 、e c 为等值交流系统的工频基波正弦相电动势， 图2 整流侧电压波形 （a ）为m 、n 点对中性点的电位，（b ）为直流侧电压u d ，（c ）为触发脉冲。 图（a ）中C1为自然换向点，角度α为延迟触发角，即晶闸管开始导通的角度；μ为叠弧角（换向角），即电流从一相换到另一相的时间。定义熄弧延迟角为δ， δ=α+μ。 理想直流侧空载电压为α π cos 2 3V r 0E r d = （1）
换向引起的压降可用等值换向电阻R cr 代替，可以计算出直流侧电压平均值为 d cr r d d cr dr I I E R -cos V R -cos 2 3V 0r ααπ == （2） 图3 整流侧外特性 随α增大，直流侧电压减小。 2.逆变器部分工作原理 图4 逆变器电路图 逆变器和整流器的原理接线图相同，根据式（1） α π cos 2 3V r 0E r d = ，若延迟触 发角α为90°时，cos α=0直流侧电压为0，当α>90°时，直流侧电压为负值，变流器做逆变运行，为方便起见，定义β=180°-α，为超前触发角。 设逆变侧直流空载电压为V d0i ,则 i i 02 3V E d π = （3），考虑换向角μ的存在，用 R ci 作为逆变侧等值换向电阻，作为逆变侧换向引起的压降，则直流侧电压为
d ci i d d ci d ci d ci di I I E I E I E R - cos V R - cos 2 3 - R -) 180 ( cos 2 3 - R - cos 2 3 V i i i β β π α π α π - = = - ? = = （4）定义超前熄弧角（也叫关断角）为γ，γ=π-δ=π-α-μ=β-μ。 3.控制原理 直流输电的接线原理简图： 图5 直流输电原理简图 直流输电等效电路图： 图6 直流输电等效电路图 其中α为整流器延迟触发角；β为逆变器的超前触发角；γ为逆变器熄弧角；V d0r和V d0i分别为整流侧和逆变侧的无相控理想空载直流电压；R cr和R ci分别为整流和逆变侧的等值换相电阻，等效了换向损失的电压，但不是真正意义的电阻，不消耗有功功率。R L为直流线路电阻。换向压降是由于变压器漏感产生的。
. .. . 换流站与变电站，为何采用高压直流输电 1.总论 电厂的任务是发电，电厂要能正常发电就需要使用和维护设备，使用和维护设备就是电厂的主要工作容。 变电站是将电厂发出的电能通过电力设备进行各种变换，然后输送出去。其主要工作任务是： 1、使用和维护电力设备，使之保证长期连续对外供电。 2、监控电力设备运行情况，作好各项监控记录，以便将来作为技术或故障 分析的原始资料。 3、有些变电站还具有监控线路运行状况的功能。 2.换流站 高压直流输电的一种特殊方式，将高压直流输电的整流站和逆变站合并在一个换流站，在同一处完成将交流变直流，再由直流变交流的换流过程，其整流和逆变的结构、交流侧的设施与高压直流输电完全一样，具有常规高压直流输电的最基本的优点，可实现异步联网，较好地实现不同交流电压的电网互联，将2个交流同步电网隔离，能有效地隔断各互联的交流同步网间的相互影响，限制短路电流，且联络线功率控制简单，调度管理方便。与常规直流输电比较，其优点更突出： 1、没有直流线路，直流侧损耗小； 2、直流侧可选择低压大电流运行方式，以降低换流变压器、换流阀等有关 设备的绝缘水平，降低造价； 3、直流侧谐波可全部控制在阀厅，不会产生对通信设备的干扰；
4、换流站不需要接地极，无需直流滤波器、直流避雷器、直流开关场、直 流载波等直流设备，因而比常规的高压直流输电节省投资。 换流站是直流输电工程中直流和交流进行相互能量转换的系统，除有交流场等与交流变电站相同的设备外，直流换流站还有以下特有设备：换流器、换流变压器、交直流滤波器和无功补偿设备、平波电抗器。 换流器主要功能是进行交直流转换，从最初的汞弧阀发展到现在的电控和光控晶闸管阀，换流器单位容量在不断增大。 换流变压器是直流换流站交直流转换的关键设备，其网侧与交流场相联，阀侧和换流器相联，因此其阀侧绕组需承受交流和直流复合应力。由于换流变压器运行与换流器的换向所造成的非线性密切相关，在漏抗、绝缘、谐波、直流偏磁、有载调压和试验方面与普通电力变压器有着不同的特点。交直流滤波器为换流器运行时产生的特征谐波提供入地通道。换流器运行中产生大量的谐波，消耗换流容量40％～60％的无功。交流滤波器在滤波的同时还提供无功功率。当交流滤波器提供的无功不够时，还需要采用专门的无功补偿设备。 平波电抗器能防止直流侧雷电和陡波进入阀厅，从而使换流阀免于遭受这些过电压的应力；能平滑直流电流中的纹波。另外，在直流短路时，平波电抗器还可通过限制电流快速变化来降低换向失败概率。 3.变电站 3.1简介
