世界技能大赛——数控铣项目样题

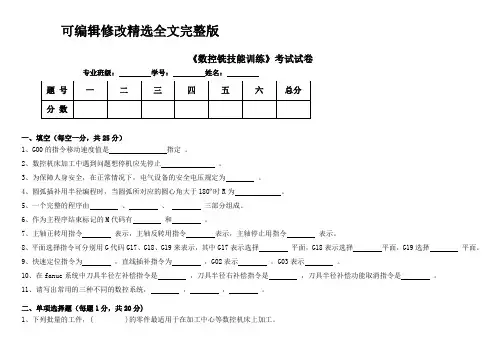

可编辑修改精选全文完整版《数控铣技能训练》考试试卷专业班级：学号：姓名：一、填空（每空一分，共25分）1、G00的指令移动速度值是指定。

2、数控机床加工中遇到问题想停机应先停止。

3、为保障人身安全，在正常情况下，电气设备的安全电压规定为。

4、圆弧插补用半径编程时，当圆弧所对应的圆心角大于180º时R为。

5、一个完整的程序由、、三部分组成。

6、作为主程序结束标记的M代码有和。

7、主轴正转用指令表示，主轴反转用指令表示，主轴停止用指令表示。

8、平面选择指令可分别用G代码G17、G18、G19来表示，其中G17表示选择平面，G18表示选择平面，G19选择平面。

9、快速定位指令为，直线插补指令为，G02表示，G03表示。

10、在fanuc系统中刀具半径左补偿指令是，刀具半径右补偿指令是，刀具半径补偿功能取消指令是。

11、请写出常用的三种不同的数控系统，，，。

二、单项选择题（每题1分，共20分)1、下列批量的工件，( )的零件最适用于在加工中心等数控机床上加工。

A. 多品种、小批量B. 中小批量C. 大批量工件D. 批量不限2、程序编制中首件试切的作用是 ( )A. 检验零件图样的正确性 B．检验零件工艺方案的正确性 C．检验程序单或控制介质的正确性，并检验是否满足加工精度要求 D．仅检验数控穿孔带的正确3、数控机床使用的刀具必须具有较高强度和耐用度，铣削加工的刀具中，最能体现这两种特性的刀具材料是 ( )A．硬质合金 B．高速钢 C．工具钢 D．陶瓷刀片4、运行G02 X20 Y20 R-10 F100程序时，刀具路径可能是（）。

A 整圆B 夹角〈=180°的圆弧C 180°〈夹角〈360°的圆弧D 夹角〈=90°的圆弧5、辅助功能中与主轴有关的M指令是（）。

A．M06 B. M09 C.M08 D.M056、用fanuc系统的指令编程，程序段G02 X20 Y0 I-20 J0中的G02 、 I 、 J 分别表示 ( )A、顺时针插补，圆心相对起点的位置B、逆时针插补，圆心的绝对位置C、顺时针插补，圆心相对的终点的位置D、逆时针插补，起点相对圆心的位置7、根据ISO标准，数控机床在编程时采用 ( )规则。

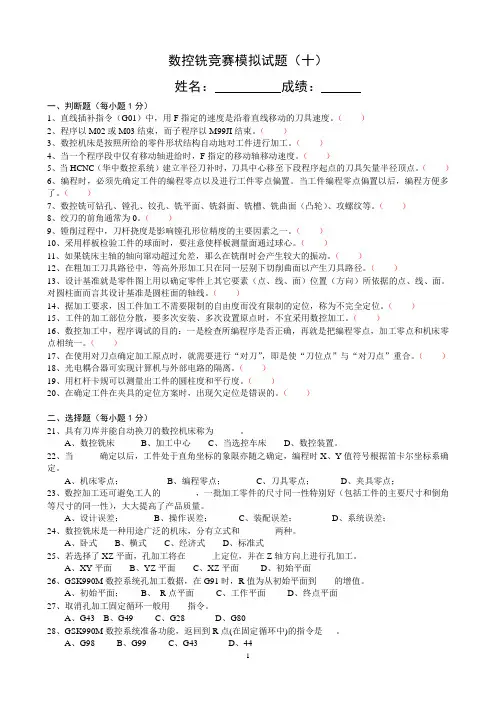

数控铣竞赛模拟试题（十）姓名：成绩：一、判断题（每小题1分）1、直线插补指令（G01）中，用F指定的速度是沿着直线移动的刀具速度。

（）2、程序以M02或M03结束，而子程序以M99JI结束。

（）3、数控机床是按照所给的零件形状结构自动地对工件进行加工。

（）4、当一个程序段中仅有移动轴进给时，F指定的移动轴移动速度。

（）5、当HCNC（华中数控系统）建立半径刀补时，刀具中心移至下段程序起点的刀具矢量半径顶点。

（）6、编程时，必须先确定工件的编程零点以及进行工件零点偏置。

当工件编程零点偏置以后，编程方便多了。

（）7、数控铣可钻孔、镗孔、铰孔、铣平面、铣斜面、铣槽、铣曲面（凸轮）、攻螺纹等。

（）8、绞刀的前角通常为0。

（）9、镗削过程中，刀杆挠度是影响镗孔形位精度的主要因素之一。

（）10、采用样板检验工件的球面时，要注意使样板测量面通过球心。

（）11、如果铣床主轴的轴向窜动超过允差，那么在铣削时会产生较大的振动。

（）12、在粗加工刀具路径中，等高外形加工只在同一层别下切削曲面以产生刀具路径。

（）13、设计基准就是零件图上用以确定零件上其它要素（点、线、面）位置（方向）所依据的点、线、面。

对圆柱面而言其设计基准是圆柱面的轴线。

（）14、据加工要求，因工件加工不需要限制的自由度而没有限制的定位，称为不完全定位。

（）15、工件的加工部位分散，要多次安装、多次设置原点时，不宜采用数控加工。

（）16、数控加工中，程序调试的目的：一是检查所编程序是否正确，再就是把编程零点，加工零点和机床零点相统一。

（）17、在使用对刀点确定加工原点时，就需要进行“对刀”，即是使“刀位点”与“对刀点”重合。

（）18、光电耦合器可实现计算机与外部电路的隔离。

（）19、用杠杆卡规可以测量出工件的圆柱度和平行度。

（）20、在确定工件在夹具的定位方案时，出现欠定位是错误的。

（）二、选择题（每小题1分）21、具有刀库并能自动换刀的数控机床称为______。

数控铣床技能大赛试
题及图纸
数控铣床技能大赛试题及图纸
一、准备通知单
一、材料准备
二、设备准备
三、工、刀、量、辅具准备
由于工艺的多样性，下列刀具、量具等选用仅供参考。

考场可根据实际情况，如刀柄情况，刀具情况、考生情况加以调整。

考场提供下列刀具，不允许考生使用专用刀具而改变考件的工艺特点。

四、考场准备
1、每个工位应配有一个0．5平方米的台面供考生摆放工、量、刃具等；
2、考场电源功率必须能满足所用设备正常启动工作；
3、考场应配有相应数量的清扫工具；
4、每个考场需配有编号工位。

五、人员要求
1、监考人员数量与考生人数之为1比10；
2、考场至少配备医生、机修工、电器维修工各1名；
3、监考人员、考试服务人员 ( 机修工、电器维修工 ) 必须考试前30分钟到达考场。

二、练习题变量尺寸（L1=12、L2=22、L3=46、L4=70）。

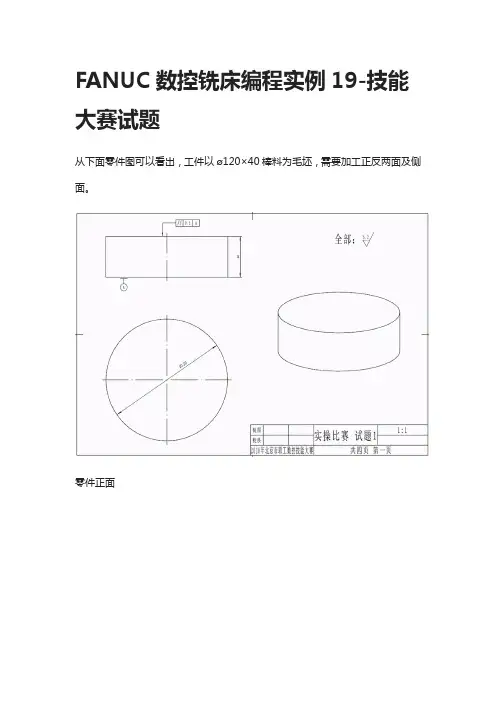

FANUC数控铣床编程实例19-技能大赛试题从下面零件图可以看出，工件以ø120×40棒料为毛坯，需要加工正反两面及侧面。

零件正面第二面由于毛坯是圆柱体，可以先在有圆柱凸台的一面铣削工艺凸台（两侧铣台阶）。

工步1：铣削工艺凸台将零件按下图安装下面是走刀轨迹参考程序T01M6G90G54G40G43H1G00Z100M03S2500 M08X27Y-10G00Z5G1Z-4F500G1G41Y9F30D1 X-27G40Y-10G0Z100T0M6M9M5M30仿真结果将工件刚刚加工好的一面向下，并垫在垫铁上，以确保加工的第二个侧面与之平行。

使用相同的程序加工第二侧，结果如下工步2：铣削零件上表面工件装夹如下，坐标原点设在工件上表面中心。

可以使用磁力表座架百分表盘表找正。

走刀轨迹参考程序T2M6G90G54G40G43H2G00Z100M03S2500 M08X90Y-40G00Z5G1Z0F500G1X-90F50Y0X90Y40X-90G0Z100 T0M6 M9M5M30仿真结果工步3：铣削零件六边形凸台走刀轨迹如下，原点仍设置在工件上表面中心。

在一条水平的直线边中间圆弧切入，保证刀具下刀时在工件范围之外，所以切入圆弧设为25，刀具直径20。

顺时针走刀，切削为顺铣。

编程时直接编程至六边形的各个顶点，使用圆角功能加工。

切入切出使用直角坐标编程，六边形使用极坐标编程。

参考程序T3M6G90G54G40G43H3G00Z100M03S2500 M08G00X0Y-72.6G1Z-5F500G1G41X25F300D1 G3X0Y-47.6R25 G16G1X55Y-120,R3 Y-180,R3Y-240,R3Y-300,R3Y-360,R3Y-60,R3X47.6Y-90G15G3X-25Y-72.6R25 G01G40X0G0Z100M9M5M30仿真结果工步4：铣削凸台各角六个开口槽可以使用旋转功能加工这六个小区域，下面是其中一个的走刀轨迹。

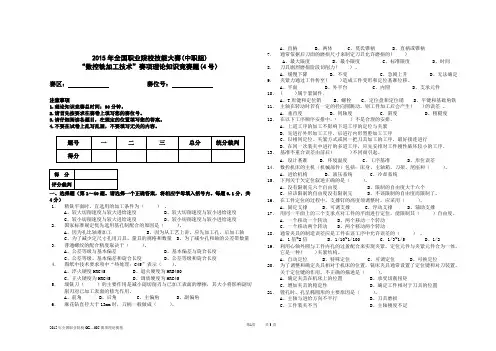

2015年全国职业院校技能大赛(中职组)“数控铣加工技术”赛项理论知识竞赛题(4号）赛区：赛位号：注意事项1.理论知识竞赛总时间：90分钟。

2.请首先按要求在赛卷上填写您的赛位号。

3.请仔细阅读各题目，在规定的位置填写您的答案。

4.不要在试卷上乱写乱画，不要填写无关的内容。

0.1分，共4分）1．精铣平面时，宜选用的加工条件为（）。

A、较大切削速度与较大进给速度B、较大切削速度与较小进给速度C、较小切削速度与较大进给速度D、较小切削速度与较小进给速度2．国家标准规定优先选用基孔制配合的原因是（）。

A、因为孔比轴难加工B、因为从工艺上讲，应先加工孔，后加工轴C、为了减少定尺寸孔用刀具、量具的规格和数量D、为了减少孔和轴的公差带数量3．普通螺纹的配合精度取决于（）。

A、公差等级与基本偏差B、基本偏差与旋合长度C、公差等级、基本偏差和旋合长度D、公差等级和旋合长度4．图纸中技术要求项中“热处理：C45”表示（）。

A、淬火硬度HRC45B、退火硬度为HRB450C、正火硬度为HRC45D、调质硬度为HRC455．端铣刀（）的主要作用是减小副切削刃与已加工表面的摩擦，其大小将影响副切削刃对已加工表面的修光作用。

A、前角B、后角C、主偏角D、副偏角6．麻花钻直径大于13mm时，刀柄一般做成（）。

A、直柄B、两体C、莫氏锥柄D、直柄或锥柄7．通常依据后刀面的磨损尺寸来制定刀具允许磨损的( )A、最大限度B、最小限度C、标准限度D、时间8．刀具剧烈磨损阶段切削力( ) 。

A、缓慢下降B、不变C、急剧上升D、无法确定9．夹紧力通过工件传至( )造成工件变形和定位基准位移。

A、平面B、外平台C、内圆D、支承元件10．( )属于紧固件。

A、T形键和定位销B、螺栓C、定位盘和定位销D、平键和基础角铁11．主轴在转动时若有一定的径向圆跳动，则工件加工后会产生( )的误差。

A、垂直度B、同轴度C、斜度D、粗糙度12．在以下工序顺序安排中，（）不是合理的安排。

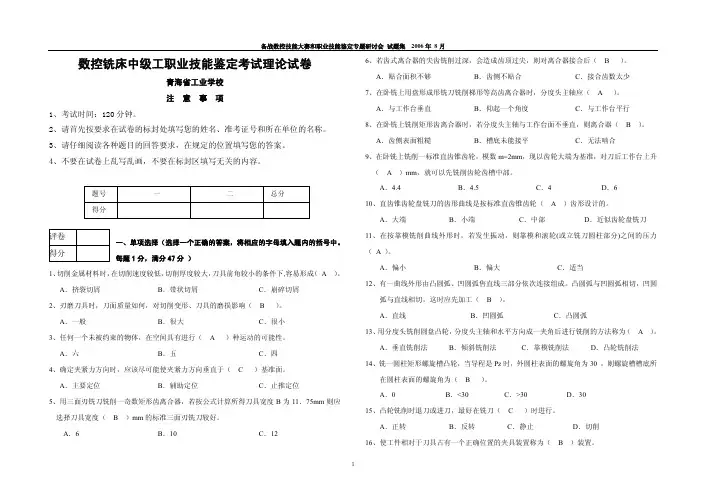

数控铣床中级工职业技能鉴定考试理论试卷青海省工业学校注 意 事 项1、考试时间：120分钟。

2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

题号一二总分得分一、单项选择（选择一个正确的答案，将相应的字母填入题内的括号中。

每题1分，满分47分 ）1、切削金属材料时，在切削速度较低，切削厚度较大，刀具前角较小的条件下,容易形成（ A ）。

A．挤裂切屑B．带状切屑C．崩碎切屑2、刃磨刀具时，刀面质量如何，对切削变形、刀具的磨损影响（ B ）。

A．一般B．很大C．很小3、任何一个未被约束的物体，在空间具有进行（ A ）种运动的可能性。

A．六B．五C．四4、确定夹紧力方向时，应该尽可能使夹紧力方向垂直于（ C ）基准面。

A．主要定位B．辅助定位C．止推定位5、用三面刃铣刀铣削一奇数矩形齿离合器，若按公式计算所得刀具宽度B为11．75mm则应选择刀具宽度（ B ）mm的标准三面刃铣刀较好。

A．6 B．10 C．12 6、若齿式离合器的尖齿铣削过深，会造成齿顶过尖，则对离合器接合后（ B ）。

A．贴合面积不够B．齿侧不贴合C．接合齿数太少7、在卧铣上用盘形成形铣刀铣削梯形等高齿离合器时，分度头主轴应（ A ）。

A．与工作台垂直B．仰起一个角度C．与工作台平行8、在卧铣上铣削矩形齿离合器时，若分度头主轴与工作台面不垂直，则离合器（ B ）。

A．齿侧表面粗糙B．槽底未能接平C．无法啮合9、在卧铣上铣削一标准直齿锥齿轮，模数m=2mm，现以齿轮大端为基准，对刀后工作台上升（ A ）mm，就可以先铣削齿轮齿槽中部。

A．4.4 B．4.5 C．4 D．610、直齿锥齿轮盘铣刀的齿形曲线是按标准直齿锥齿轮（ A ）齿形设计的。

A．大端B．小端C．中部D．近似齿轮盘铣刀11、在按靠模铣削曲线外形时，若发生振动，则靠模和滚轮(或立铣刀圆柱部分)之间的压力（ A ）。

全国第一届‎数控数控铣‎（加工中心）技能大赛数控铣（加工中心）理论知识竞‎赛样题注意事项1. 请在试卷的‎标封处填写‎您的工作单‎位、姓名和准考‎证号2. 请仔细阅读‎题目，按要求答题‎；保持卷面整‎洁，不要在标封‎区内填写无‎关内容一、单项选择题‎（请将正确答‎案的字母代‎号填在题后‎的括号中，每题1分，共40分，多选错选不‎得分。

）1.世界上第一‎台数控机床‎是( )年研制出来‎的。

A) 1930 B) 1947 C) 1952 D) 19582. 数控机床的‎旋转轴之一‎B轴是绕（）直线轴旋转‎的轴。

A) X轴B) Y轴C) Z轴D) W轴3．按照机床运‎动的控制轨‎迹分类，加工中心属‎于（）。

A) 点位控制B) 直线控制C) 轮廓控制D) 远程控制4. 镗削精度高‎的孔时，粗镗后，在工件上的‎切削热达到‎（）后再进行精‎镗。

A）热平衡 B）热变形 C）热膨胀D)热伸长5. 一般而言，增大工艺系‎统的（）才能有效地‎降低振动强‎度。

A）刚度 B）强度 C）精度D) 硬度6．高速切削时‎应使用（）类刀柄。

A）BT40 B）CA T40‎C）JT40 D）HSK63‎A7．刀具半径补‎偿指令在返‎回零点状态‎是（）。

A）模态保持B）暂时抹消C）抹消D）初始状态8．机床夹具，按（）分类，可分为通用‎夹具、专用夹具、组合夹具等‎。

A）使用机床类‎型B）驱动夹具工‎作的动力源‎C）夹紧方式 D）专门化程度‎9．零件如图所‎示，镗削零件上‎的孔。

孔的设计基‎准是C面，设计尺寸为‎（100±0.15）mm。

为装夹方便‎，以A面定位‎，按工序尺寸‎L调整机床‎。

工序尺寸2‎80 mm、80 mm在前道‎工序中已经‎得到，在本工序的‎尺寸链中为‎组成环。

而本工序间‎接得到的设‎计尺寸（100±0.15）为尺寸链的‎封闭环，尺寸80 mm和L为‎增环，280 mm为减环‎，那么工序尺‎寸L及其公‎差应该为（）A）L = 300 B）L = 300 C）L = 300 D）L = 30010．长V形架对‎圆柱定位，可限制工件‎的（）自由度。

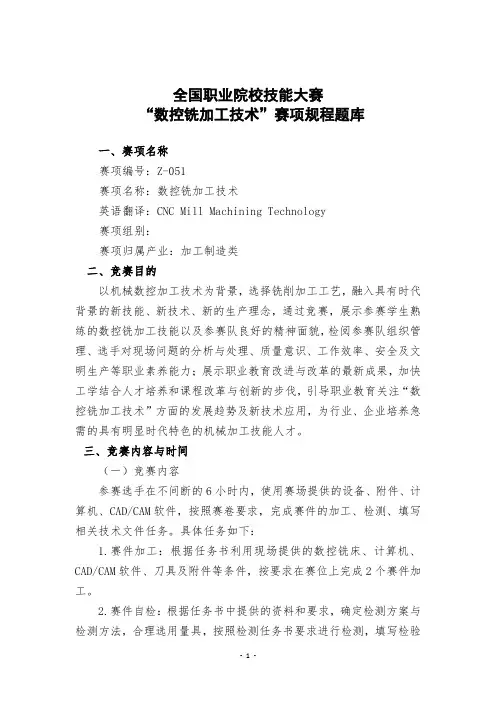

全国职业院校技能大赛“数控铣加工技术”赛项规程题库一、赛项名称赛项编号：Z-051赛项名称：数控铣加工技术英语翻译：CNC Mill Machining Technology赛项组别：赛项归属产业：加工制造类二、竞赛目的以机械数控加工技术为背景，选择铣削加工工艺，融入具有时代背景的新技能、新技术、新的生产理念，通过竞赛，展示参赛学生熟练的数控铣加工技能以及参赛队良好的精神面貌，检阅参赛队组织管理、选手对现场问题的分析与处理、质量意识、工作效率、安全及文明生产等职业素养能力；展示职业教育改进与改革的最新成果，加快工学结合人才培养和课程改革与创新的步伐，引导职业教育关注“数控铣加工技术”方面的发展趋势及新技术应用，为行业、企业培养急需的具有明显时代特色的机械加工技能人才。

三、竞赛内容与时间（一）竞赛内容参赛选手在不间断的6小时内，使用赛场提供的设备、附件、计算机、CAD/CAM软件，按照赛卷要求，完成赛件的加工、检测、填写相关技术文件任务。

具体任务如下：1.赛件加工：根据任务书利用现场提供的数控铣床、计算机、CAD/CAM软件、刀具及附件等条件，按要求在赛位上完成2个赛件加工。

2.赛件自检：根据任务书中提供的资料和要求，确定检测方案与检测方法，合理选用量具，按照检测任务书要求进行检测，填写检验结果。

3.职业素养：职业素养考核以下方面：（1）设备操作的规范性；（2）工具、量具、刃具的使用；（3）现场的安全、文明生产；（4）完成任务的计划性、条理性，以及遇到问题时的应对状况等。

（5）尊重赛场工作人员，爱惜赛场的设备和器材，保持赛位的整洁。

（二）竞赛时间与比赛日程1.竞赛时间各竞赛队在规定的时间内（持续不断的6小时），独立完成“竞赛赛卷内容”规定的任务，连续进行赛件加工、自检、填写相关技术文件等相关任务。

2.比赛日程具体的竞赛日期，由全国职业院校技能大赛执委会及赛区执委会统一规定，以下所列为竞赛期间的日程安排。

第二届数控技能大赛数控铣/加工中心实际操作考试题一、实操考评1．考场设施：数控铣床一台以上，并配齐加工必需的夹具、量具、刀具、机床附件和毛坯材料。

2．加工要求：待加工零件图纸一份（含工艺卡片）；毛坯160x120x30 45# 钢板一块；考试时间控制在4小时以内。

3．考试程序（1）考生需编制填写加工工艺卡片。

自己考虑工序的先后安排、所需的刀具尽量使用考场提供的类型、规格尺寸。

（2）原则上所有加工用程序都由考生手工计算节点编写，如确实不能计算可向老师申请使用计算机绘图求算节点坐标（扣分）。

（2）考生将程序代码输入机床，完成加工前的工艺准备。

（3）考生正确地操作机床并完成加工任务，要求零件形状、尺寸正确，表面基本光洁，不能有明显台阶刀痕。

4．考评人员的评判标准（见实操考试评分表）。

注意事项考试的时间限制为4小时，超过4小时，但已完成粗加工或轮廓外形加工，可酌情给分；如粗、精加工均未完成，该考生成绩为0分；操作期间如发生影响安全的违规操作，该考生成绩为0分。

二、实操考试内容加工下图所示零件，要求自己确定加工顺序、设定加工参数、选调刀具、编制填写数控工艺卡片和手工编写数控程序，输入程序代码、装夹工件和刀具、对刀并操作机床进行切削加工。

实操考试评分表实操考试的目的是测试考生编制加工工艺、设定加工参数、选调刀具、编写程序及操控数控机床等综合技能，填写工艺卡片、编程、装调工件与刀具等辅助时间（不超过100分钟）加上实际加工时间应控制在4小时之内。

准考证号考生姓名：班级：考评教师：注意：（1）考试的时间限制为4小时，超过4小时，但已完成粗加工或轮廓加工，可酌情给分，如粗、精加工均未完成，该考生成绩为0分。

（2）操作期间如发生影响安全的违规操作，该考生成绩为0分。

考评教师签名/日期。

数控铣理论知识竞赛样题(doc 7页)全国第一届数控技能大赛数控铣（加工中心）理论知识竞赛样题注意事项1. 请在试卷的标封处填写您的工作单位、姓名和准考证号2. 请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容3. 考试时间为90分钟题号一二三四总分审核人分数得分评分人再以外圆为基准磨内孔，这是遵循（）的原则。

A）基准重合B）基准统一C）自为基准D）互为基准12．将钢加热到发生相变的温度，保温一定时间，然后缓慢冷却到室温的热处理叫（）。

A）退火B）回火C）正火D）调质13．球头铣刀的球半径通常（）加工曲面的曲率半径。

A）小于B）大于C）等于D）A，B，C都可以14．用水平仪检验机床导轨的直线度时，若把水平仪放在导轨的右端；气泡向右偏2格；若把水平仪放在导轨的左端，气泡向左偏2格，则此导轨是( )状态。

A）中间凸 B）中间凹 C）不凸不凹 D）扭曲15．一般情况，制作金属切削刀具时，硬质合金刀具的前角（）高速钢刀具的前角。

A.大于B.等于C.小于D. 都有可能16．刀具的选择主要取决于工件的结构、工件的材料、工序的加工方法和（）。

A）设备 B）加工余量C）加工精度D）工件被加工表面的粗糙度17．下列形位公差符号中（ B ）表示同轴度位置公差。

图-118．某轴直径为Ø30mm，当实际加工尺寸为Ø29.979mm时，允许的最大弯曲值为（）mm。

A）0 B）0.01 C）0.021 D）0.015 19．FANUC系统中，程序段G17G24G90X100.0中，X指令是（）A）X轴座标位置B）极坐标原点到刀具中心距离C）旋转中心D）镜像轴20．在数控铣床的（）内设有自动松拉刀装置，能在短时间内完成装刀、卸刀，使换刀较方便。

A）主轴套筒B）主轴C）套筒D）刀架21．HNC-21M系统中，程序段G51X0Y0P1000中，P指令是（）A）子程序号B）缩放比例C）暂停时间D）循环参数22．数控机床由四个基本部分组成：（）、数控装置、伺服机构和机床机械部分。

第44届世界技能大赛四川省数控铣项目选拔赛技术方案一、比赛试题及评判标准（一）命题方式以历届世界技能大赛技术文件的试题要求为标准，制定不少于2套试题。

竞赛前由裁判员投票选出正式比赛试题。

（二）命题内容比赛试题采用铝件（LY12）加工，考核要素如下：1．竞赛题型竞赛只进行实操比赛，参赛选手依据给定的图纸在规定时间内独立完成工件加工。

2．试题结构要素结构由直线、圆弧、平面基本要素构成的平面、台阶、内外轮廓、槽、键、孔、凸台（含圆台、方台等）、型腔（含圆腔、方腔等）等要素组成。

3．试题加工方式加工包括铣削、钻孔（盲孔、通孔）、攻丝（盲孔、通孔）、铰孔、镗孔（盲孔、通孔）、倒角等方式，包含岛屿加工等以及手工倒角去毛刺。

注：本次比赛没有非圆曲线（面）加工。

4．试题加工材料铝合金（LY12）5．精度要求：A 主要尺寸：尺寸公差范围： 0.02 ～0.04铰孔、镗孔: IT7B 次要尺寸：一般尺寸的公差 +/- 0.1;螺纹深度: 0/+2孔的深度: 0/+0.5半径: +/– 0.2角度: +/–0.5°C 表面质量：表面质量Ra 0.8 ～ 3.2（三）评判标准每位选手的零件，共计100分。

评判内容和评判方式如下:1．评判内容参照世界技能大赛数控铣项目评判标准，本次选拔赛试题评判内容配分如表一：表一试题配分表2．评判方式评判方式分主观评分和客观评分（参见表一），主观评分评价与图纸的一致性，客观评分评价主要尺寸、次要尺寸及表面质量。

1）与图纸的一致性评判由多名裁判员打分（1-10分/项），最高最低分差值不得大于4分，取消最高最低分取平均分。

2）主要尺寸与次要尺寸检测主要由第三方技术人员用三坐标检测，表面质量由第三方技术人员用粗糙度仪检测。

3）对于检测设备无法测量的客观评分要素确需手工测量时，应经多名裁判独立检测，检测结果一致性超出允差范围时，再次独立测量，直至在允差范围，如3次不一致以检测组长检测结果为准。
