三相桥式整流及逆变电路实验

三相有源逆变电路实验报告三相有源逆变电路实验报告引言：在电力系统中，逆变器是一种重要的电力转换设备，它能将直流电能转换为交流电能。

而有源逆变器是一种能够主动控制输出电流和电压的逆变器，具有更高的灵活性和可调性。

本实验旨在研究三相有源逆变电路的工作原理和特性。

一、实验目的本实验的主要目的有以下几点：1. 了解三相有源逆变电路的基本结构和工作原理；2. 掌握三相有源逆变电路的实验操作方法；3. 研究三相有源逆变电路的输出特性。

二、实验装置和原理实验采用的三相有源逆变电路由三相桥式整流器、逆变桥、滤波电路和控制电路组成。

其中，三相桥式整流器将交流电源输入转换为直流电压，逆变桥将直流电压转换为交流电压，滤波电路用于平滑输出电压，控制电路用于控制逆变器的输出电流和电压。

三、实验步骤1. 按照实验要求连接实验电路，确保接线正确稳固；2. 打开电源，调整三相桥式整流器的控制参数，使其输出直流电压达到设定值；3. 调整逆变桥的控制参数，控制输出电流和电压的波形和幅值；4. 观察并记录输出电流和电压的波形和幅值；5. 根据实验结果进行数据分析和讨论。

四、实验结果与分析通过实验测量和观察，我们得到了三相有源逆变电路的输出电流和电压的波形和幅值。

根据测量数据，我们可以看到输出电流和电压的波形基本符合预期的正弦波形，且幅值可调。

这证明了三相有源逆变电路的正常工作和可调性。

在实验过程中，我们还发现了一些问题。

例如，在调整逆变桥的控制参数时，如果参数设置不合理，可能会导致输出电流和电压的波形失真或幅值不稳定。

因此，在实际应用中，需要根据具体要求和负载特性合理选择控制参数，以确保逆变器的稳定工作和输出质量。

五、实验总结通过本次实验，我们深入了解了三相有源逆变电路的工作原理和特性。

我们学会了如何操作和调整逆变器的控制参数，以实现所需的输出电流和电压。

同时，我们也意识到了控制参数的合理选择对逆变器性能和输出质量的重要性。

在今后的工作中，我们将进一步研究和应用三相有源逆变电路，探索其在电力系统和工业自动化中的应用。

三相全控桥式整流电路实验报告篇一：实验一、三相桥式全控整流电路实验实验一、三相桥式全控整流电路实验一、实验目的1. 熟悉三相桥式全控整流电路的接线、器件和保护情况。

2. 明确对触发脉冲的要求。

3. 掌握电力电子电路调试的方法。

4. 观察在电阻负载、电阻电感负载情况下输出电压和电流的波形。

二、实验类型本实验为验证型实验，通过对整流电路的输出波形分析，验证整流电路的工作原理和输入与输出电压之间的数量关系。

三、实验仪器1．MCL－III教学实验台主控制屏。

2．MCL—33组件及MCL35组件。

3．二踪示波器 4．万用表 5．电阻（灯箱）四、实验原理实验线路图见后面。

主电路为三相全控整流电路，三相桥式整流的工作原理可参见“电力电子技术”的有关教材。

五、实验内容和要求1. 三相桥式全控整流电路2. 观察整流状态下，模拟电路故障现象时的波形。

实验方法：1．按图接好主回路。

2.接好触发脉冲的控制回路。

将给定器输出Ug接至MCL-33面板的Uct端，将MCL-33 面板上的Ublf接地。

打开MCL-32的钥匙开关，检查晶闸管的脉冲是否正常。

（1）用示波器观察MCL-33的双脉冲观察孔，应有间隔均匀，相互间隔60的幅度相同的双脉冲。

（2）检查相序，用示波器观察“1”，“2”单脉冲观察孔，“1”脉冲超前“2”脉冲60，则相序正确，否则，应调整输入电源。

3．三相桥式全控整流电路（1）电路带电阻负载（灯箱）的情况下：调节Uct（Ug），使?在30o~90o范围内，用示波器观察记录?=30O、60O、90O 时，整流电压ud=f（t），晶闸管两端电压uVT=f（t）的波形，并用万用表记录相应的Ud和交流输入电压U2数值。

ou??= 30°uuia?tOuab=30O?ti a?=90O?tuuabacOuabuac??= 60°u（2）电路带阻感负载的情况下：在负载中串入700mH 的电感调节Uct（Ug），使?在30o~90o范围内，用示波器观察记录?=30O、60O、90O时，整流电压ud=f（t），晶闸管两端电压uVT=f（t）的波形，并用万用表记录相应的Ud和交流输入电压U2数值。

实验三三相桥式全控整流电路实验一、实验目的(1)加深理解三相桥式全控整流的工作原理。

(2)了解KC系列集成触发器的调整方法和各点的波形。

二、实验所需挂件及附件三、实验线路及原理实验线路如图3-13及图3-14所示。

主电路由三相全控整流电路及作为逆变直流电源的三相不控整流电路组成，触发电路为DJKO2-1中的集成触发电路，由KCO4、KC4l、KC42等集成芯片组成，可输出经高频调制后的双窄脉冲链。

集成触发电路的原理可参考1-3节中的有关内容，三相桥式整流及逆变电路的工作原理可参见电力电子技术教材的有关内容。

图3-13 三相桥式全控整流电路实验原理图四、实验内容三相桥式全控整流电路。

五、预习要求(1)阅读电力电子技术教材中有关三相桥式全控整流电路的有关内容。

(2))学习本教材中有关集成触发电路的内容，掌握该触发电路的工作原理。

六、思考题(1)如何解决主电路和触发电路的同步问题?在本实验中主电路三相电源的相序可任意设定吗?答：①采用宽脉冲触发或双脉冲触发发式。

在本实验中使脉冲宽度大于1/6个周期。

②在除法某个晶闸管的同时，前一个晶闸管补发脉冲，即用两个窄脉冲替代宽脉冲。

(2)在本实验的整流时，对α角有什么要求?为什么?答：在本实验的整流时，移相角度α角度为0-90度，这是因为移相角度α超过90度就会进入逆变状态。

七、实验方法(1)三相桥式全控整流电路按图3-13接线，将DJK06上的 “给定”输出调到零(逆时针旋到底)，使电阻器放在最大阻值处，按下“启动”按钮，调节给定电位器，增加移相电压，使α角在30°～150°范围内调节，用示波器观察并记录α=30°、60°及90°时的整流电压U d 和晶闸管两端电压U vt 的波形，并记录相应的U d 数值于下表中。

计算公式:U d =2.34U 2cosα (0～60O) U d =2.34U 2[1+cos(a+3)] (60o ～120o) 描绘α=300、600时Ud 、Uvt 的波形。

2三相桥式全控整流及有源逆变电路实验报告
一、实验目的
本次实验的目的是研究三相桥式全控整流及有源逆变电路的工作原理，探讨电路结构和特性，并对实际应用进行探究。

二、实验原理
三相桥式全控整流及有源逆变电路是自主控制全三相调制半桥型整流，并用PGL线圈构成有源逆变电路，将全桥式整流和有源等效件结合，组成的智能放大型结构无功补偿电路。

独特的PGL（Pulse Generator and Logic）系统控制全桥式整流，实现有效的三相调制，并给消耗功率的用电仪表供电。

三、实验装置
本次实验主要使用德国LreUro制造的三相桥式全控整流及有源逆变电路装置，包括输出及控制模块、专用电源模块和保护模块等。

四、实验步骤
1.根据实验原理，组装实验电路。

2.检查电路的丝印和引脚序号是否完整，如有损坏，可以用万用表检查是否符合等电位要求。

3.使用专用电源模块向实验电路供电，将调制输出和有源输出供给恒定电压和频率。

4.测量三相电压输出电流，检查三相等电压，检验实验电路正常工作。

五、实验结果
实验中得出结论：三相桥式全控整流及有源逆变电路能够形成正确的三相输出，具有较高的调制率，输出电压、电流稳定，实际负载能有效的调制，满足有效的实际需求，可以用于智能放大型补偿系统。

实验编号实验报告书实验项目：三相桥式全控整流及实验所属课程: 电力电子技术基础课程代码:面向专业: 自动化学院(系): 物理与机电工程学院自动化系实验室: 电机与拖动代号: 4262012年10 月20 日一、实验目的：1．熟悉MCL-01, MCL-02组件。

2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。

3．了解集成触发器的调整方法及各点波形。

二、实验内容：1．三相桥式全控整流电路2．三相桥式有源逆变电路3．观察整流或逆变状态下，模拟电路故障现象时的波形。

三、实验主要仪器设备：1．MCL系列教学实验台主控制屏。

2．MCL—01组件。

3．MCL—02组件。

4．MEL-03可调电阻器。

5．MEL-02芯式变压器6．二踪示波器7．万用表三相桥式全控整流及有源逆变电路实验线路图及接线图四、实验示意图：五、实验有关原理及原始计算数据，所应用的公式：三相桥式全控整流电路的原理一般变压器一次侧接成三角型，二次侧接成星型，晶闸管分共阴极和共阳极。

一般1、3、5为共阴极，2、4、6为共阳极。

（1）2管同时通形成供电回路，其中共阴极组和共阳极组各1，且不能为同1相器件。

（2）对触发脉冲的要求：1)按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差60︒。

2)共阴极组VT1、VT3、VT5的脉冲依次差120︒，共阳极组VT4、VT6、VT2也依次差120︒。

3)同一相的上下两个桥臂，即VT1与VT4，VT3与VT6，VT5与VT2，脉冲相差180︒。

（3）Ud一周期脉动6次，每次脉动的波形都一样，故该电路为6脉波整流电路。

（4）需保证同时导通的2个晶闸管均有脉冲，可采用两种方法：一种是宽脉冲触发一种是双脉冲触发（常用）（5）晶闸管承受的电压波形与三相半波时相同，晶闸管承受最大正、反向电压的关系也相同。

三相桥式全控整流电路实质上是三相半波共阴极组与共阳极组整流电路的串联。

在任何时刻都必须有两个晶闸管导通才能形成导电回路，其中一个晶闸管是共阴极组的，另一个晶闸管是共阳组的。

一、实验背景整流是指将交流电变换为直流电的变换，而将交流电变换为直流电的电路称为整流电路。

整流电路是四种变换电路中最基本的变换电路，应用非常广泛。

对于整流电路，当其带不同负载情况下，电路的工作情况不同。

此外，可控整流电路不仅可以工作在整流状态，即将交流电能变换为直流电能，还可以工作在逆变状态，即将直流电能变换为交流电能，称为有源逆变。

在工业中，应用最为广泛的是三相桥式全控整流电路（Three Phase Full Bridge Converter），它是由两个三相半波可控整流电路发展而来。

该次试验即是针对三相桥式全控整流电路而展开的一些较为简单的学习与研究。

二、实验原理三相桥式全控整流及有源逆变该次实验连接电路图如下图所示整流有源逆变控制信号初始化约定：，，整流，，逆变，，临界注意事项：在接主电路过程中，晶闸管接入双刀双闸开关时一定要注意正负极必须正确匹配。

电容器用于吸收感性电流引起的干扰，使得示波器显示的波形更加标准、清晰。

双刀双掷开关在切换时主回路必须断电，否则很可能因切换时拉出电弧而损坏设备。

（一）整流电路1、整流的概念把交流电变换为直流电的变换称为整流（Rectifier），又叫AC-DC变换（AC-DC Converter）。

整流电路是一种把交流电源电压转换成所需的直流电压的电路。

AC-DC变换的功率流向是双向的，功率流向由交流电源流向负载的变换称之为“整流”，功率流向由负载流向交流电源的变换称之为“有源逆变”。

采用晶闸管作为整流电路的主控器件，通过对晶闸管触发相位的控制从而达到控制输出直流电压的目的，这样的电路称之为相控整流电路。

2、整流电路的分类（1）按电路结构分类①半波整流电路：半波整流电路中每根电源进线流过单方向电流，又称为零式整流电路或单拍整流电路。

②全波整流电路：全波整流电路中每根电源进线流过双方向电流，又称为桥式整流电路或双拍整流电路。

（2）按电源相数分类①单相整流电路：又分为单脉波整流电路和双脉波整流电路。

实验四三相桥式全控整流及有源逆变电路实验1．实验目的(1)了解三相全控桥式整流电路的工作原理，研究可控整流电路在电阻—电感性负载时的整流输出电压u d、电流i d、晶闸管承受的电压u VT的波形及工作情况。

(2)了解三相全控桥式有源逆变电路的工作原理，研究在不同的控制角时输出的电压电流波形。

2．实验设备及仪器(1) MCL-Ⅱ型电机控制教学实验台主控制屏；(2) MCL-18控制和检测单元及过流过压保护组件；(3) MCL-33触发电路及晶闸管主回路组件；(4)MEL-03三相可调电阻器组件（900Ω，0.41A）；(5)MEL-05波形测试及开关板组件；(6)双踪示波器；(7)万用电表；3．注意事项(1) 整流电路与三相电源连接时，一定要注意相序；(2) 整流电路的负载电阻不宜过小，应使i d不超过0.8A，同时负载电阻不宜过大保证i d超过0.1A，避免晶闸管时断时续；(3) 正确使用示波器，避免示波器的两根地线接在非等电位的端点上，造成短路事故。

4．实验步骤1)按图接线，未上主电源之前，检查晶闸管的脉冲是否正常a.用示波器观察MCL-33的双脉冲观察孔，应有间隔均匀，幅度相同的双脉冲。

b.检查相序，用示波器观察“1”“2”单脉冲观察孔，“1”脉冲超前“2”脉冲60°，则相序正确，否则，应调整输入电源。

c.用示波器观察每只晶闸管的控制极，阴极，应有幅值为1V—2V的脉冲。

=0时，触发脉冲滞后同步信号180︒d.调节MCL-33上锯齿波偏移电压，使Uct（即α=150︒）。

e.“交流电源输出调节”旋钮逆时针调到底，主回路串联电阻RP调至最大。

2) 研究三相桥式可控整流电路供电给阻感性负载时的工作情况：a) 将开关S 拨向左侧，接通主电源，顺时针旋转三相调压器，调节主控制屏输出电压UV U 、VW U 、WU U ，从0V 调至220V ；b) 将MCL-18组件上的开关S 1拨至正给定，S 2拨至给定；调节MCL —18上的脉冲移相电位器RP1旋钮，改变控制电压Uct ，观察在不同控制角α时的u d 、i d 、u VT 的波形；c) 记录α=30︒、α=60︒时u d 、i d 、u VT 的波形。

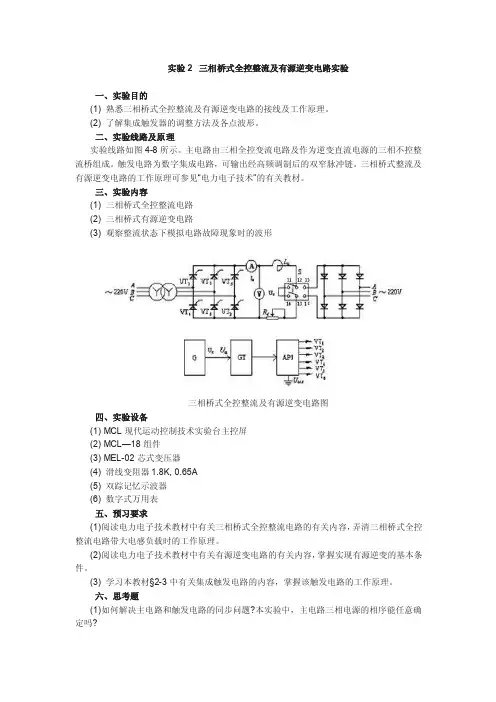

实验2 三相桥式全控整流及有源逆变电路实验一、实验目的(1) 熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。

(2) 了解集成触发器的调整方法及各点波形。

二、实验线路及原理实验线路如图4-8所示。

主电路由三相全控变流电路及作为逆变直流电源的三相不控整流桥组成。

触发电路为数字集成电路，可输出经高频调制后的双窄脉冲链。

三相桥式整流及有源逆变电路的工作原理可参见“电力电子技术”的有关教材。

三、实验内容(1) 三相桥式全控整流电路(2) 三相桥式有源逆变电路(3) 观察整流状态下模拟电路故障现象时的波形三相桥式全控整流及有源逆变电路图四、实验设备(1) MCL现代运动控制技术实验台主控屏(2) MCL—18组件(3) MEL-02芯式变压器(4) 滑线变阻器1.8K, 0.65A(5) 双踪记忆示波器(6) 数字式万用表五、预习要求(1)阅读电力电子技术教材中有关三相桥式全控整流电路的有关内容，弄清三相桥式全控整流电路带大电感负载时的工作原理。

(2)阅读电力电子技术教材中有关有源逆变电路的有关内容，掌握实现有源逆变的基本条件。

(3) 学习本教材§2-3中有关集成触发电路的内容，掌握该触发电路的工作原理。

六、思考题(1)如何解决主电路和触发电路的同步问题?本实验中，主电路三相电源的相序能任意确定吗?(2) 本实验中，在整流向逆变切换时，对α角有什么要求?为什么?七、实验方法1、接线与调试(1) 按图4-8接线，未上主电源之前，检查晶闸管的脉冲是否正常。

打开MCL-18电源开关，给定电压U g有电压显示。

(2) 用示波器观察双脉冲观察孔，应有间隔均匀，相互间隔60°的幅度相同的双脉冲。

(3) 检查相序，用示波器观察“1”，“2”单脉冲观察孔，“1” 脉冲超前“2” 脉冲60°，则相序正确，否则，应调整输入电源。

(4) 用示波器观察每只晶闸管的控制极，阴极，应有幅度为1V～2V的脉冲。

实验三、三相桥式全控整流及有源逆变电路实验一、实验目的（1）加深理解三相桥式全控整流及有源逆变电路的工作原理。

（3）了解KC系列集成触发器的调整方法和各点的波形。

二、实验线路的构成及原理（1）DDS02主电路挂箱配置原理DDS02挂箱包括脉冲和熔断丝指示、晶闸管（I组桥、Ⅱ组桥）电路、电抗器等内容。

脉冲有无指示为方便实验中判断对应晶闸管上门阴极上是否正常，若正常，则指示灯亮，否则则不亮；同样熔断丝指示也是同理。

主要分I组桥和Ⅱ组桥分别指示。

晶闸管电路装有12只晶闸管、6只整流二极管。

12只晶闸管分两组晶闸管变流桥，其中VTl~VT6为正组桥(I组桥)，由KP5-8晶闸管元件构成，一般不可逆、可逆系统的正桥、交-直-交变频器的整流部分均使用正组元件；由VT1ˊ~VT6ˊ组成反组桥(Ⅱ组桥)，元件为KP5-12晶闸管，可逆系统的反桥、交-直-交变频器的逆变部分使用反组元件；同时还配置了6只整流二极管VDl~VD6，可构成不可控整流桥作为直流电源，元件的型号为KZ5-10。

所有这些功率半导体元件均配置有阻容吸收、熔丝保护，电源侧、直流环节、电机侧均配置有压敏电阻或阻容吸收等过电压保护装置。

电抗器为平波电抗器L，共有4档电感值，分别为50mH、100mH、200mH、700mH，1200 mH可根据实验需要选择电感值。

续流二极管为桥式整流实验时电路续流用，型号为KZ5-10；另外挂箱还配有一组阻容吸收电路。

（2）DDS03控制电路挂箱配置原理DDS03挂箱包括三相触发电路及功放电路、FBC+FA（电流反馈与过流保护）、G（给定器）等内容。

面板上部为同步变压器，其连线已在内部接好，连接组为△/Y-1.可在“同步电源观察孔”观察同步电源的相位。

三相触发电路（GT）及功放电路（AP）包括有GTF正组（I组）触发脉冲装置和GTR 反组（Ⅱ组）触发脉冲装置，分别通过开关连至VF正组晶闸管和VR反组晶闸管的门极、阴极。

三相桥式全控整流电路仿真实验报告实验报告书实验项目：三相桥式全控整流及实验所属课程: 电力电子技术基础面向专业: 自动化学院(系): 物理与机电工程学院自动化系实验室: 电机与拖动代号: 4262012年 10 月 20 日一、实验目的：1．熟悉MCL-01, MCL-02组件。

2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。

3．了解集成触发器的调整方法及各点波形。

第 2 页二、实验内容：1．三相桥式全控整流电路2．三相桥式有源逆变电路3．观察整流或逆变状态下，模拟电路故障现象时的波形。

三、实验主要仪器设备：1．MCL系列教学实验台主控制屏。

2．MCL—01组件。

3．MCL—02组件。

4．MEL-03可调电阻器。

5．MEL-02芯式变压器6．二踪示波器7．万用表三相桥式全控整流及有源逆变电路实验线路图及接线图五、实验有关原理及原始计算数据，所应用的公式：三相桥式全控整流电路的原理一般变压器一次侧接成三角型，二次侧接成星型，晶闸管分共阴极和共阳极。

一般1、3、5为共阴极，2、4、6为共阳极。

（1）2管同时通形成供电回路，其中共阴极组和共阳极组各1，且不能为同1相器件。

（2）对触发脉冲的要求：1)按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差60。

2)共阴极组VT1、VT3、VT5的脉冲依次差120，共阳极组VT4、VT6、VT2也依次差120。

3)同一相的上下两个桥臂，即VT1与VT4，VT3与VT6，VT5与VT2，脉冲相差180。

（3）Ud一周期脉动6次，每次脉动的波形都一样，故该电路为6脉波整流电路。

（4）需保证同时导通的2个晶闸管均有脉冲，可采用两种方法：一种是宽脉冲触发一种是双脉冲触发（常用）（5）晶闸管承受的电压波形与三相半波时相同，晶闸管承受最大正、反向电压的关系也相同。

三相桥式全控整流电路实质上是三相半波共阴极组与共阳极组整流电路的串联。

在任何时刻都必须有两个晶闸管导通才能形成导电回路，其中一个晶闸管是共阴极组的，另一个晶闸管是共阳组的。

电力电子技术三相桥式全控整流及有源逆变电路实验报告实验目的：1.熟悉三相桥式全控整流电路和有源逆变电路的工作原理；2.学习三相桥式全控整流电路和有源逆变电路的控制方法；3.通过实验验证三相桥式全控整流电路和有源逆变电路的性能。

实验器材：1.三相交流电源；2.三相桥式全控整流电路电路板；3.电阻箱；4.示波器。

实验原理：三相桥式全控整流电路是一种常见的电力电子设备，用于将三相交流电转换为直流电。

其基本原理是通过控制整流桥中的晶闸管开通角和关断角，控制电路中负载电流的方向和大小，从而实现对电流的整流和调节。

有源逆变电路是一种将直流电转换为交流电的电力电子设备。

其基本原理是通过控制逆变桥中的晶闸管开通角和关断角，控制电路中负载电流的方向和大小，从而实现对电流的逆变和调节。

实验过程：1.将三相交流电源连接到三相桥式全控整流电路电路板；2.根据实验要求调节电源电压和频率；3.设置适当的负载电阻；4.通过控制触发电路，控制晶闸管的开通和关断；5.使用示波器观察和记录整流电流和电压波形。

实验结果：根据实验数据和示波器观察结果，整流电流和电压波形基本符合预期，呈现出期望的整流和调节性能。

实验结论：通过本次实验，我们深入理解了三相桥式全控整流电路和有源逆变电路的工作原理和控制方法。

同时，我们也验证了这两种电路的性能和实际应用。

这项实验的结果对于电力电子技术的学习和应用具有重要意义，为我们掌握和应用电力电子技术提供了实验基础和理论指导。

同时，通过实验的过程，我们也提高了实验操作的能力和实验数据处理的技巧。

总结：本次实验对于我们理解和掌握电力电子技术中的三相桥式全控整流电路和有源逆变电路的工作原理、控制方法和性能具有重要意义。

通过实验，我们不仅加深了对电力电子技术的理解，提高了实验操作的能力，还培养了我们的团队合作精神和实验数据处理的技巧。

通过本次实验的学习，我们对于电力电子技术的应用和发展有了更加深入的了解，相信在今后的学习和工作中，我们将能够更好地应用电力电子技术解决实际问题，为电力电子技术的发展做出更大的贡献。

三相桥式全控整流电路实验实验目的1．熟悉触发电路及晶闸管主回路组件。

2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。

二、实验内容1．三相桥式全控整流电路2. 三相桥式有源逆变电路3．观察整流或逆变状态下，模拟电路故障现象时的波形。

三、实验线路及原理主电路由三相全控变流电路及三相不控整流桥组成。

触发电路为集成电路，可输出经高频调制后的双窄脉冲链。

三相桥式整流及有源逆变电路的工作原理可参见“电力电子技术”的有关教材。

1）电源控制屏位于NMCL-32/MEL-002T等2）L平波电抗器位于NMCL-331R可调电阻位于NMEL-03/43）dU）位于NMCL-31A4）G给定（g6）U位于NMCL-33或NMCL-33F中ct7）晶闸管位于NMCL-33或NMCL-33F中8）二极管位于NMCL-33或NMCL-33F中四、实验设备和仪器1.教学实验台主控制屏2.触发电路及晶闸主回路组件3.电阻负载组件4.变压器组件5.双踪示波器（自备）6.万用表（自备）五、实验方法1．未上主电源之前，检查晶闸管的脉冲是否正常。

（1）用示波器观察触发电路及晶闸管主回路的双脉冲观察孔，应有间隔均匀，相互间隔60度的幅度相等的双脉冲。

（2）检查相序，用示波器观察触发电路及晶闸管主回路，中同步电压观察口“1”，“2”间隔120°。

脉冲观察孔，“1” 脉冲超前“2” 脉冲60°（及“1”号脉冲的第二个脉冲波与“2”号脉冲的第一个脉冲波相重叠）则相序正确，否则，应调整输入电源（任意对换三相插头中的两相电源）。

（3）用示波器观察每只晶闸管的控制极，阴极，应有幅度为1V—2V的脉冲。

（4）将调速系统控制单元的给定器输出Ug接至触发电路及晶闸管主回路面板的Uct端，调节偏移电压Ub，在Uct=0时，使α=150°。

2．三相桥式全控整流电路按图1接线,并将RD调至最大。

（感性负载时将700mH电感串入电阻负载）合上控制屏交流主电源。

实验编号实验报告书实验项目：三相桥式全控整流及实验所属课程: 电力电子技术基础课程代码:面向专业: 自动化学院(系): 物理与机电工程学院自动化系实验室: 电机与拖动代号: 4262012年10 月20 日一、实验目的：1．熟悉MCL-01, MCL-02组件。

2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。

3．了解集成触发器的调整方法及各点波形。

二、实验内容：1．三相桥式全控整流电路2．三相桥式有源逆变电路3．观察整流或逆变状态下，模拟电路故障现象时的波形。

三、实验主要仪器设备：1．MCL系列教学实验台主控制屏。

2．MCL—01组件。

3．MCL—02组件。

4．MEL-03可调电阻器。

5．MEL-02芯式变压器6．二踪示波器7．万用表三相桥式全控整流及有源逆变电路实验线路图及接线图四、实验示意图：五、实验有关原理及原始计算数据，所应用的公式：三相桥式全控整流电路的原理一般变压器一次侧接成三角型，二次侧接成星型，晶闸管分共阴极和共阳极。

一般1、3、5为共阴极，2、4、6为共阳极。

（1）2管同时通形成供电回路，其中共阴极组和共阳极组各1，且不能为同1相器件。

（2）对触发脉冲的要求：1)按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差60︒。

2)共阴极组VT1、VT3、VT5的脉冲依次差120︒，共阳极组VT4、VT6、VT2也依次差120︒。

3)同一相的上下两个桥臂，即VT1与VT4，VT3与VT6，VT5与VT2，脉冲相差180︒。

（3）Ud一周期脉动6次，每次脉动的波形都一样，故该电路为6脉波整流电路。

（4）需保证同时导通的2个晶闸管均有脉冲，可采用两种方法：一种是宽脉冲触发一种是双脉冲触发（常用）（5）晶闸管承受的电压波形与三相半波时相同，晶闸管承受最大正、反向电压的关系也相同。

三相桥式全控整流电路实质上是三相半波共阴极组与共阳极组整流电路的串联。

在任何时刻都必须有两个晶闸管导通才能形成导电回路，其中一个晶闸管是共阴极组的，另一个晶闸管是共阳组的。
