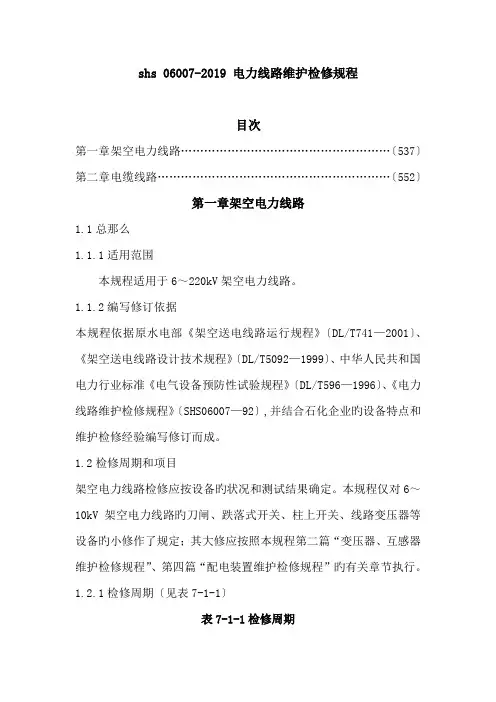

电力线路维护检修规程
第一章架空电力线路1.1 总则1.1.1 适用范围本规程适用于 6~220kV 架空电力线路。1.1.2 编写修订依据本规程依据原水电部《架空送电线路运行规程》(DL/T741—2001)、(DL/T 5092—1999)《架空送电线路设计技术规程》、中华人民共和国电力行业标准《电气设备预防性试验规程》、(DL/T 596—1996)《电力线路维护检修规程》(SHS06007—92)并结合石化企业的设备特点和维护检修经验编写修订而成。1.2 检修周期和项目架空电力线路检修应按设备的状况和测试结果确定。本规程仅对 6~10kV 架空电力线路的刀闸、跌落式开关、柱上开关、线路变压器等设备的小修作了规定;其大修应按照本规程第二篇“变压器、互感器维护检修规程”、第四篇“配电装置维护检修规程”的有关章节执行。1.2.1 检修周期(见表7-1-1)表 7-1-1 检修周期检修类别小修大修说明每次小修、大修,可架空电力线路1~3 年 5 年或不定期只安排标准项目的若干项目大修项目及周期,根检修周线路变压器 1~3 年 5~10 年据预试结果和运行情期况而定 1~3 年包括刀闸、柱上开关、柱上开关 3~5 年跌落式熔断器,也可与架空电力线路配合检修注:小修、大修周期均应结合线路绝缘子、金具及其他电气设备的性质及完好状况综合确定。1.2.2 检修项目1.2.2.1 小修项目 a.清扫检查绝缘子和瓷件(复合绝缘子或瓷质绝缘子已采取防污措施的不清扫); b.检查不同金属连接器、铝并钩线夹、防震锤、跳线; c.紧固线夹,夹具各部螺栓,检查金具、夹具各部销钉; d.检查混凝土构件的缺陷情况; e.检查防污闪涂料破损情况; f.检查混凝土杆受冻情况; g.检查防护区内栽植树、竹及建筑物情况; h.检查线路刀闸和跌落式熔断器; i.检查避雷器引线和接地线; j.检查柱上开关; k.检查线路变压器; l.检查铁塔紧固件有无缺损; m.消除巡视中发现的缺陷。1.2.2.2 大修项目除进行当年的小修项目以外,根据巡视、测试结果,进行下列部分或全部项目: a.镀锌铁塔、混凝土杆各部紧固螺栓; b.导线、避雷线断股及腐蚀情况检查; c.铁塔基础、拉线及接地极地下部分锈蚀情况检查; d.铝线及钢芯铝线连接器检查测试; e.绝缘子测试,更换不合格的绝缘子; f.铁塔除锈防腐; g.杆塔倾斜扶正; h.更换杆塔、导线、避雷线。1.3 检修质量标准1.3.1 小修质量标准1.3.1.1 绝缘子和其他瓷件应清扫干净,无裂纹,表面损伤面积不得超过20 mm 2 ,钢帽及球头无严重锈蚀、砂眼、裂纹及变形,污秽地区绝缘子清扫干净后,视具体情况涂刷防污闪涂料。1.3.1.2
连接器、线夹无过热现象。固定导线的绑线牢固,无松动或断股。防震锤无松动、移位。跳线无烧伤。导线和地线的线夹出口处无损伤断股。1.3.1.3 金、夹具各部螺栓、销钉紧固,齐全无损。1.3.1.4 预应力钢筋混凝土杆无裂纹。普通钢筋混凝土杆保护层不得腐蚀脱落、钢筋外露,裂纹宽度不应超过 0.2 mm 。1.3.1.5 结冻前排除混凝土杆杆内积水,解冻后检查其下沉、上拔、倾斜等情况,杆塔倾斜度和横担歪斜度应符合表 7-1-3 规定。1.3.1.6 根据国务院颁发的《电力线路防护规定》之规定,砍伐防护区内树、竹。1.3.1.7 线路刀闸或跌落式熔断器接触部分无氧化,烧伤面积不应超过总结出面积的 1/3,深度不应超过 1 mm ,引线应无松动发热,螺栓无锈蚀松动,机构应灵活,转动部分及易锈部件应涂凡士林,寒冷地区冬季加防冻油,新换熔丝应松紧适当,端头不得插入熔管内,熔管无烧伤、裂纹和堵塞。刀闸触头接触无松弛,跌落式熔断器合好后压嘴应压紧。1.3.1.8 柱上开关分、合闸试验应正常,压线螺栓连接牢固,并涂凡士林,机构灵活,分合闸位置指示正确,油位油色正常,连接引线无损伤、断股和松动。1.3.1.9 线路变压器油位油色正常,连接引线无损伤、断股和松动,外壳无渗漏油;1.3.1.10 检查复合绝缘子表面有无机械损伤及明显放电痕迹。1.3.1.11 抽检复合绝缘子表面防污内涂层的憎水性。1.3.2 大修质量标准1.3.2.1 对铁塔、每混凝土杆塔各部螺栓, 5 年(新线路投入运行 1 年后)紧固螺栓,要求各部螺栓齐全紧固,其穿入方向及露丝数量符合规定,距地面 5m 以内的螺栓采取毁丝(防盗)措施或采用防盗螺栓。1.3.2.2 每 5 年对无防震器的导线及避雷线进行断股检查。由于断股、损伤减小截面的处理标准见表 7-1-2。有防震器的导线及避雷线,根据情况进行检查。由于腐蚀仍需继续运行的钢质导线及避雷线,其强度应大于最大计算应力,否则需更换。1.3.2.3 视土壤腐蚀情况,一般每5年抽查铁塔基础、拉线地下部分的锈蚀情况,抽查数量为总数的 10,如果锈蚀,进行防腐处理,并增加抽查10。表 7-1-2 断股、损伤减小截面的处理标准处理方法线别缠绕补修切断重接钢芯铝绞线断股损伤截面不断股损伤截面占铝股总 1.钢芯断股超过铝股总截面面积 7~25 2.断股损伤截面超过铝积 7 股总面积25钢绞线断股损伤截面占总面积断股损伤截面超过总面 5~17 积 17单金属绞线断股损伤截面不断股损伤截面占总面积断股损伤截面超过总面超过总面积7 7~17 积 171.3.2.4 每 5 年测试铝线及钢芯、铝线连接器。导线连接器有下列现象时为不合格,应重新连接: a.连接器过热; b.运行中探伤发现爆压管内钢芯烧伤断股,爆压不实; c.与同样长度导线的电压降或电阻比值大于 2.0;两半管的电压
降或电阻比值大与 2.0。1.3.2.5 单片绝缘子有下列情况之一者为不合格,应更换:a.瓷裙裂纹、瓷釉烧坏,钢帽及钢脚有裂纹、弯曲、严重锈蚀、歪斜,浇装水泥有裂纹; b.瓷绝缘子(每片)绝缘电阻小于 300 M ; c.分布电压值为零。1.3.2.6 根据表层状况,对铁塔进行防锈防腐。1.3.2.7 根据巡视测量结果,扶正倾斜的杆塔。杆塔、横担歪斜允许范围见表 7-1-3。表 7-1-3 杆塔、横担歪斜允许范围类别钢筋混凝土杆铁塔杆塔倾斜度 15/1000 5/1000(适用于 50m 及以上高度铁塔)(包括挠度) 10/1000(适用于 50m 以上高度铁塔)横担倾斜度 10/1000
10/10001.3.2.8 更换杆塔、导线、避雷器的施工工艺及质量标准,参照原水电部、《架空送电线路施工及验收规范》《电气装置安装工程施工及验收规范》。1.3.2.9 复合绝缘子在运行后 3~5 年取样进行工频耐压试验击穿电压应符合厂家产品规定。
1.4 试验与验收1.4.1 预防性试验1.4.1.1 项目 a.检查导线连接管的连接情况; b.测量避雷线接地装置接地电阻; c.测量有避雷线的线路杆塔的接地装置的接地电阻。
1.4.1.2 周期与标准见表 7-1-4。1.4.2 导线、避雷线的弛度与限距及绝缘子串偏斜度测量。1.4.
2.1 项目及标准 a.导线、避雷线的弛度误差不得超过 6或-2.5,三相不平衡值:挡距为 400m 及以下时,不得超过 200 ㎜; b.相分裂导线水平排列的弛度,不平衡值不宜超过 200 ㎜,垂直排列的间距误差不宜超过 20或-10; c.防护区内导线与建筑物及树木之间的距离见表 7-1-5; d.导线最大弧垂对地面及对铁路、公路交叉时的最小距离见表 7-1-6 表 7-1-4 周期与标准序号项目周期标准说明1 1.4.1.1 2 年至少 1 次或线路检修时检查连接管压接后的尺寸及外形铜导线的连接可延长 5 年 1 次应符合要求在高土壤电阻率地区做到 10 确有困难2 1.4.1.2 3 年到少 1 次不宜大于 10 时,可按照 SDJ-79《电力设备接地设计技术规程》第 31 条的规定办理杆塔高度在 40m 以下时土壤电阻率/ cm 接地电阻 10 5 年到少 1 次 10 4 及以下如土壤电阻率很高,接地电阻很难降低到3 1.4.1.4 发电厂、所出线 1~2km 内 1~ 15 30 时,可采用 6~8 根总长不超过500m 2年1次 10 4 ~ 5 10 4 的放射状接地体或连续接地体,其接地电阻可不做规定 20 5 10 4 ~ 10 10 4 25 10 10 4 ~ 20 10 4 30 20 10 4 以上表 7-1-5 防护区内导线与建筑物及树木之间的距离序项目电压等级/kV号 10 及 35 110 220 以下1 非居民区对高于导线的树木和建筑物的最小水平距离应在树木折断建筑物倒塌时砸不着导线为原则2 居民区导线最大偏斜时对建筑物的最小距离/m 1.5 3 4 53 导线最大弧垂时对建筑物的最小距离/m 3 4 5 64 导线对市区街道绿化树木的最
小垂直距离/m 1.5 3 3 3.5 表 7-1-6 导线最大弧生对地面及对铁路、公路交叉时的最小距离序号线路经过地区线路额定电压/kV 1~20 35~110 2201 居民区 6.5 7 7.52 非居民区 5.5 6 6.53 居民密度很小,交通困难的地区 4.5 5 5.54 导线至铁路的轨顶 7.5 7.5 8.55 导线至公路面 7.0 7.0 8.06 导线至电车路面 9.0 10 11 e.导线跨越通讯线交叉距离,见表 7-1-7;表 7-1-7 导线跨越通讯线交叉距离交叉距离/m 电压等线路电压/kV级 1~20 35~110 220类别线路有防雷保护3.0 3.0 4.0线路无防雷保护 5.0 5.0 5.0 f.直线杆塔绝缘子串顺线路方向偏斜不得大于15°。1.4.2.2 周期新建线路投入运行 1 年后须测量 1 次,以后根据巡视结果确定。1.4.3 全线或线段更换杆塔、导线、避雷线大修工程的交接与验收。1.4.3.1 交接试验项目除进行本篇 1.4.1 及 1.4.2 各项试验以外,尚需进行的试验见表
7-1-8。表 7-1-8 交接试验项目序号项目标准说明1 检查相位线路两端相位一致线路连接有变动时2 递增加压应无异常电压由零值升至额定值(有条件时)3 冲击合闸应无异常冲击合闸 3 次1.4.3.2 隐蔽工程验收项目 a.基础杆深; b.基础浇制时的模板尺寸、配筋数量,地脚螺栓规格,混凝土表面状况; c.铁塔预制基础、混凝土电杆底盘、卡盘及拉线盘的规格和安装尺寸; d.各种压接管规格及压接前后的尺寸; e.补修管所补修导线损伤情况; f.拉线与拉棒的连接情况; g.接地极的敷设情况。1.4.3.3 中间工程验收项目 a.铁塔基础同一基面同组地脚螺栓间距离,各基础面的高低差或主角铁找平印记间的高低差,整基基础中心与中心桩间的位移及线路中心线间的扭转,混凝土强度; b.钢筋混凝土杆焊口弯曲度及焊接工艺质量,杆身高低差,根开误差及结构扭转; c.杆塔倾斜度及与中心桩的相对位移,架线后电杆的挠度; d.横担歪斜度; e.各部分连接情况及所用零件的规格; f.永久拉线的连接方位及受力情况; g.接地电阻值; h.导线、避雷线弛度; i.绝缘子串的偏斜度; j.跳线对各部的间隙距离; k.金具规格及连接情况; l.压接管的位置及数量; m.防震锤的安装位置及数量; n.交叉跨越距离; o.导线对地及对建筑物的接近距离; p.相位; q.回填土情况。1.4.3.4 竣工验收项目 a.包括所有中间验收项目; b.路径、杆位、杆型、绝缘子开式、导线与地线规格及线间距离,均应符合设计要求; c.跳线的连接; d.防护区内障碍物的拆迁; e.导线换位情况; f.有无遗留未完项目; g.各种记录齐全; h.各项协议书齐全。1.4.3.5 线路检修完毕,经验收检查合格后,方可投入运行。1.4.3.6 线路验收完毕,应写出验收报告一式 3 份。分别交运行、检修和上级主管部门存档。1.4.3.7 线路检修后移交的主要技术文
件包括: a.接地电阻测试记录; b.导线接头压接记录; c.缺陷处理记录; d.主要器材使用及试验记录; e.交叉跨越测量记录; f.登杆记录; g.隐蔽工程检查记录;
h.试验记录; i.验收记录。1.5 巡视检查与故障处理1.5.1 巡视类别与周期(见表7-1-9)表 7-1-9 巡视类别与周期序号类别周期说明1 定期巡视每月一次经常掌握线路运行状况及沿线情况,并搞好群众护线工作2 特殊巡视气候恶劣时气候恶劣、自然灾害、线路过负荷等特殊情况时,对全线或某段、某部件的检查,以发现线路的异常现象和部件损坏情况3 夜间巡视不定期主要检查连接器发热和绝缘子污秽放电情况4 故障巡视故障后寻找故障地点,查明线路接地、跳闸等故障原因,掌握故障情况,以便处理5 登杆塔巡视不定期弥补地面巡视不足,而对杆塔上部部件的检查1.5.2 定期巡视检查项目与标准1.5.2.1 沿线情况 a.防护区内应无可燃、易爆物品和腐蚀性气体、液体; b.防护区内导线与建筑物及树木之间的距离应符合表 7-1-5 的规定; c.导线最大弧垂对地面及对铁路、公路交叉时的最小距离应符合表 7-1-6 的规定; d. 导线跨越通讯线交叉距离应符合表 7-1-7 的规定; e. 周围无被风刮起危及线路安全的金属薄膜、杂物等; f. 线路附近无威胁安全的工程设施(机械、脚手架等),线路附近的爆破工程应有完备的申请手续和安全措施; g. 巡视检查沿线有无江河泛滥、山洪和泥石流、杆塔被淹、森林起火等异常现象; h. 沿线巡视使用的道路、桥梁应完好无损。1.5.2.2 杆塔与拉线 a.杆塔倾斜、横担歪斜允许范围应符合表 7-1-3 的规定; b.铁塔主材弯曲度不得超过5/1000; c.混凝土杆无裂纹、脱落、钢筋外露、钢钉缺少现象; d.拉线及部件无锈蚀、松弛、断股、抽筋、张力分配不匀、缺螺栓、螺帽等现象; e.杆塔及拉线基础周围土壤无塌陷,基础无裂纹、损伤、下沉或上拔、护基沉塌或被冲刷; f.杆塔周围无过高杂物,杆塔上无危及安全的鸟巢及蔓藤类植物附生; g.防洪设施无坍塌或损坏。1.5.2.3 导线、避雷线(包括耦合地线、屏蔽线) a.导线、避雷线,无严重锈蚀、断股、损伤或闪络烧伤; b.三相弛度平衡,无过松、过紧现象; c.无上扬、振动、舞动、脱冰跳跃情况,相分裂导线无鞭击、扭绞现象; d. 连接器无过热; e.导线在线夹内无滑动,释放线夹船体部分无自挂架中脱出现象; f.跳线无断股、歪扭变形,跳线与杆塔空气间隙无严重变化; g.导线、避雷线上无悬挂的风筝及其他外物。1.5.2.4 绝缘子、瓷横担 a.绝缘子与瓷横担无脏污、瓷质裂纹、破碎;钢脚及钢帽无锈蚀、钢脚无弯曲、钢化玻璃绝缘子无自爆现象; b.绝缘子与瓷横担无闪络痕迹和局部火花放电现象; c.绝缘子串、瓷横担无严重偏斜; d.瓷横担绑线无松
动、断股、烧伤; e.金具无锈蚀、磨损、裂纹、开焊,开口销及弹簧销无缺少、代用或脱出。1.5.2.5 防雷设施 a.放电间隙无变动、烧损; b.避雷器、避雷线和其他设备的连接应良好。1.5.2.6 接地装置 a.避雷线、接地引下线,接地装置间的连接良好; b.接地引下线无断股、断线、严重锈蚀; c.接地装置无严重锈蚀,埋入地下部分无外露、丢失。1.5.2.7 附件及其他 a.预绞丝应无滑动、断股或烧伤; b.防振器应无滑跑离位、偏斜、钢丝断股,阻尼线变形、烧伤、绑线松动; c.相分裂导线的间隔棒无松动、离位及剪断,连接处无磨损和放电烧伤; d.均压环,屏蔽环无锈蚀及螺栓松动、偏斜; e.防鸟设施完整,无变形或缺少; f.附属通讯设施完好无损坏;
g.各种检测装置完整无丢失; h.相位牌、警告牌完整无丢失,线路名称、杆塔号字迹应清楚正确。1.5.3 常见故障及处理方法(见表 7-1-10)表 7-1-10 常见故障与处理序号故障现象故障原因处理方法定期清扫污秽区清扫并采取防污闪措绝缘子及其他瓷施1 绝缘损坏或污秽质绝缘件击穿定期测试绝缘电阻或检查零值更换不合格绝缘子、绝缘件定期检查2 导线断股受力或锈蚀根据检查结果进行缠绕、补修、切断重接或更换处理连接器发热或异定期检测3 受力.
电力线路维护检修规程 一.架空电力线路 (一)适用范围:适用于6______220kV 架空电力线路. (二)检修周期和项目 架空电力线路检修,应按设备的状况和测试结果确定,本规程的架空电力线路小修,大修分别为一般情况每年进行的项目,均为标准项目,本规程对6_____10KV架空电力线路的刀闸,跌落式开关,柱上油开关,线路变压器等设备的小修作了规定. 1.检修周期 检修类别小修大修说明 检 修周架空电力线路1年 5年或不定 期 每次小修,大修,可 只安排标准项目的 若干项目
期 线路变压器1年5____10年大修项目及周期,据预试结果和运行情 况确定 柱上开关1年2年包括刀闸:柱上油开关,跌落式熔断器,也可与架空电力线路配合检修 2.检修项目 1.小修项目 a.清扫检查绝缘子和其它瓷件. b.检查不同金属连接器.铝并钩线夹,防震锤跳线. c.紧固金具,夹具各部螺栓,检查金具,夹具各部销钉. d.检查混凝土构件的缺陷情况. e.检查木结构的腐蚀情况 f.检查防护区内栽值树,情况. g.检查混凝土杆受冻情况. h.检查线路刀闸和跌落式熔断器.
i.检查避雷器引线和接地线. j.检查柱上油开磁. k.检查线路变压器. l.消除巡视中发现的缺陷. (2)大修项目 除进行当年的小修项目以外,根据巡视,测试结果,进行下列部分或全部项目 a.镀锌铁塔、混凝土杆、木杆各部紧固螺栓。 b.导线、壁雷线断股及腐蚀情况检查处理。 c.铁塔基础及拉线地下部分锈蚀情况抽查。 d.铝线及钢芯铝线接器检查测试。 e.绝缘子测试,更换不合格的绝缘子。 f.铁塔除銹防腐。 g.杆塔倾斜扶正。 h.更换杆塔、导线、避雷线。 3.检修质量标准 (一)小修质量标准
