高压电动机一般应装设什么保护

高压电动机差动保护原理及注意事项差动保护是大型高压电气设备广泛采用的一种保护方式，2000KW以上的高压电动机一般采用差动保护，或2000kW（含2000kW）以下、具有六个引出线的重要电动机，当电流速断保护不能满足灵敏度的要求时，也装设纵差保护作为机间短路的主保护。

差动保护基于被保护设备的短路故障而设，快速反应于设备内部短路故障。

对被保护范围区外故障引起区内电流变化的、电动机启动瞬间的暂态峰值差流、首尾端CT不平衡电流等容易引起保护误判的电流，对于不同的差动保护原理，有不同的消除这些电流的措施。

差动保护的基本原理为检测电动机始末端的电流，比较始端电流和末端电流的相位和幅值的原理而构成的，正常情况下二者的差流为0，即流入电动机的电流等于流出电动机的电流。

当电动机内部发生短路故障时，二者之间产生差流，启动保护功能，出口跳电动机的断路器。

微机保护一般采用分相比差流方式。

图1电动机差动保护单线原理接线图为了实现这种保护，在电动机中性点侧与靠近出口端断路器处装设同一型号和同一变化的两组电流互感器TA1和TA2。

两组电流互感器之间，即为纵差保护的保护区。

电流互感器二次侧按循环电流法接线。

设两端电流互感器一、二次侧按同极性相串的原则相连，即两个电流互感器的二次侧异极性相连，并在两连线之间并联接入电流继电器，在继电器线圈中流过的电流是两侧电流互感器二次电流I・12与I・22之差。

继电器是反应两侧电流互感器二次电流之差而动作的，故称为差动继电器。

图1所示为电动机纵差保护单线原理接线图。

在中性点不接地系统供电网络中，电动机的纵差保护一般采用两相式接线，用两个BCH-2型差动继电器或两个DL-11型电流继电器构成。

如果采用DL-11型继电器，为躲过电动机启动时暂态电流的影响，可利用出口中间继电器带0.1s的延时动作于跳闸。

如果是微机保护装置，则只需将CT二次分别接入保护装置即可，但要注意极性端。

一般在保护装置端子上有交流量或称模拟量输入的端子，分别定义为Ia1、Ia1*、Ic1、Ic1* （电机的端电流），Ia2、Ia2*、Ic2、Ic2* （电机的中性线电流），带*的为极性端。

继电保护复习题（附参考答案）一、单选题（共30题，每题1分，共30分）1、三段式电流保护中( )构成线路的后备保护。

A、瞬时电流速断保护B、定时限过电流保护C、限时电流速断保护正确答案：B2、电动机低定值电流速断保护在( )投入。

A、故障时B、电动机起动后C、电动机起动时正确答案：B3、频率是电力系统运行的一个重要指标,反应电力系统( )供需平衡的状态。

A、无功功率B、视在功率C、有功功率正确答案：C4、在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。

A、母线备用B、暗备用C、明备用D、变压器备用正确答案：B5、高压电动机运行常见的异常运行状态有:( )、一相熔断器熔断或三相不平衡、堵转过负荷引起的过电流、供电电压过低或过高。

A、起动时间过长B、一相绕组的匝间短降C、定子绕组的相间短路故障正确答案：A6、电力系统发生不对称短路,各相序电流中( )的三相大小相等,相位相同。

A、负序电流B、正序电流C、零序电流正确答案：C7、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。

A、低电压保护B、距离保护C、气体保护正确答案：A8、电气设备检修时,工作票的有效期限以( )为限。

A、一般不超过两天B、当天C、批准的检修期限正确答案：C9、某车轴装配车间主任安排员工用稀释剂(易燃易爆物品)清除车轴裝配总线表面油漆的同时还安排人员在装配线附近进行烧焊作业。

这样的做法可能导致 0 事故的发生。

( )A、高处坠落B、爆炸C、机械伤害正确答案：B10、电力系统中相与相之间或相与地之间,通过电弧或其他较小阻抗形成的一种非正常连接称为( )。

A、开路B、短路C、断路D、虚接正确答案：B11、变压器相间短路的后备保护作为变压器差动保护或电流速断保护和( )的后备保护。

A、负序过电流保护B、序电流保护C、过电流保护D、气体保护正确答案：D12、中性点不接地系统发生单相接地故障,非故障线路零序电流( )。

高压电动机保护标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]高压电动机的继电保护高压电动机的定子绕组和其引出线，一般应装设电流速断保护。

对生产过程中容易发生过载的电动机，应装设过负荷保护，过负荷保护可根据负荷特性带时限作用于信号、跳闸或自动减负荷装置。

对于高压电动机容量在2000kW以上的，在电流速断不能满足灵敏度要求时，应装设纵联差动保护。

当电源电压短时降低或短时中断后根据生产过程不允许或不需要自启动的电动机，以及为了保证重要电动机自启动而需要断开的次要电动机，应装设低电压保护，一般带有~时限作用于跳闸，但是为了保证人身和设备的安全，在电源电压长时间小时后，须从系统中自动断开的电动机，也需要装设低电压保护，一般带有5~10s时限作用于跳闸。

一、高压电动机的相间短路保护－对于功率小于2000kW的电动机，常采用电流速断来作为电动机的相间短路保护，当灵敏度要求较高时，可以用DL型或GL型继电器构成两相不完全星型连接方式，其接线方式与电路线路或电力变压器的电路速断相同。

也可以采用两相差接线，即两相一继电器接线。

电流速断的动作电流按躲过电动机的最大启动电流来整定。

二、电动机的过压保护－过负荷保护可以采用一相一继电器接线，也可以采用两相两继电器不完全星型连接或两相差一继电器接线。

由于电动机装有电流速断保护，过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护。

过负荷的动作电流按躲过电动机的最大启动电流来整定。

过负荷保护的动作时间应大于电动机的启动时间，一般取10-16s，如用GL型继电器，可取两倍动作电流时的时间12-16s。

三、高压电机的低电压保护－当电压互感器一次测隔离开关断开时，低电压保护即退出工作，防止无动作。

对保护动作不重要的电动机，电压继电器按60％-70％额定电压整定，动作时间取；对动作较为重要的电动机，电压继电器按30％-50％额定电压整定，动作时间取5-10s。

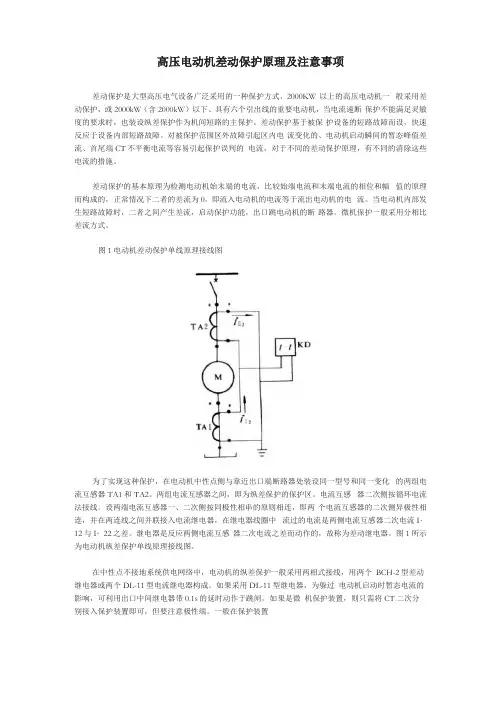

高压电动机差动保护原理及注意事项差动保护是大型高压电气设备广泛采用的一种保护方式，2000KW 以上的高压电动机一般采用差动保护，或2000kW(含2000kW)以下、具有六个引出线的重要电动机，当电流速断保护不能满足灵敏度的要求时，也装设纵差保护作为机间短路的主保护。

差动保护基于被保护设备的短路故障而设，快速反应于设备内部短路故障。

对被保护范围区外故障引起区内电流变化的、电动机启动瞬间的暂态峰值差流、首尾端CT 不平衡电流等容易引起保护误判的电流，对于不同的差动保护原理，有不同的消除这些电流的措施。

差动保护的基本原理为检测电动机始末端的电流，比较始端电流和末端电流的相位和幅值的原理而构成的，正常情况下二者的差流为0，即流入电动机的电流等于流出电动机的电流。

当电动机内部发生短路故障时，二者之间产生差流，启动保护功能，出口跳电动机的断路器。

微机保护一般采用分相比差流方式。

图1 电动机差动保护单线原理接线图为了实现这种保护，在电动机中性点侧与靠近出口端断路器处装设同一型号和同一变化的两组电流互感器TA1和TA2。

两组电流互感器之间，即为纵差保护的保护区。

电流互感器二次侧按循环电流法接线。

设两端电流互感器一、二次侧按同极性相串的原则相连，即两个电流互感器的二次侧异极性相连，并在两连线之间并联接入电流继电器，在继电器线圈中流过的电流是两侧电流互感器二次电流 I·12与 I·22之差。

继电器是反应两侧电流互感器二次电流之差而动作的，故称为差动继电器。

图1所示为电动机纵差保护单线原理接线图。

在中性点不接地系统供电网络中，电动机的纵差保护一般采用两相式接线，用两个BCH-2型差动继电器或两个DL-11型电流继电器构成。

如果采用DL-11型继电器，为躲过电动机启动时暂态电流的影响，可利用出口中间继电器带0.1s 的延时动作于跳闸。

如果是微机保护装置，则只需将CT 二次分别接入保护装置即可，但要注意极性端。

2021 年高压电工作业（特种作业）考试题库（含答案）单选题1. 电力线路过电流保护动作时间的整定采取阶梯原则, 时限阶段差Δt 一般设置为() 。

A、 0. 3sB、 0. 5sC、 0. 8s答案： B2. () 所发信号不应随电气量的消失而消失, 要有机械或电气自保持。

A、时间继电器B、信号继电器C、中间继电器答案： B解析：信号继电器所发信号不应随电气量的消失而消失，要有机械或电气自保持。

时间继电器是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。

中间继电器(intermediaterelay) ：用于继电保护与自动控制系统中，以增加触点的数量及容量。

它用于在控制电路中传递中间信号。

3. 在电路中, 将两个及以上的电阻按头尾相接的顺序联接起来, 称为电阻的() 。

A、串联B、混联C、并联答案： A解析：串联是连接电路元件的基本方式之一。

将电路元件（如电阻、电容、电感, 用电器等）逐个顺次首尾相连接。

将各用电器串联起来组成的电路叫串联电路。

串联电路中通过各用电器的电流都相等。

4. 线圈自身电流变化在线圈中产生的感应电动势称为() 。

A、交变电动势B、互感电动势C、自感电动势答案： C解析：由于流过线圈电流的变化而在线圈中产生感应电动势的现象称为自感现象。

5. 外部过电压, 与气象条件有关, 又称为() 。

A、大气过电压B、气象过电压C、污秽过电压答案： A解析：大气过电压: 由直击雷引起, 特点是持续时间短暂, 冲击性强, 与雷击活动强度有直接关系, 与设备电压等级无关。

因此, 220KV 以下系统的绝缘水平往往由防止大气过电压决定。

6. 额定电压是指高压断路器正常工作时所能承受的电压等级, 它决定了断路器的() 。

A、耐热程度B、绝缘水平C、通断能力答案： B解析：额定电压是指高压断路器正常工作时所能承受的电压等级，它决定了断路器的绝缘水平。

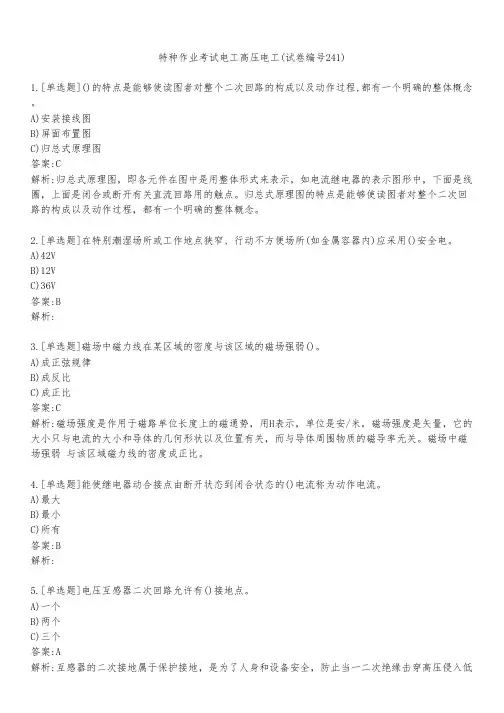

特种作业考试电工高压电工(试卷编号241)1.[单选题]()的特点是能够使读图者对整个二次回路的构成以及动作过程,都有一个明确的整体概念。

A)安装接线图B)屏面布置图C)归总式原理图答案:C解析:归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

归总式原理图的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。

2.[单选题]在特别潮湿场所或工作地点狭窄、行动不方便场所(如金属容器内)应采用()安全电。

A)42VB)12VC)36V答案:B解析:3.[单选题]磁场中磁力线在某区域的密度与该区域的磁场强弱()。

A)成正弦规律B)成反比C)成正比答案:C解析:磁场强度是作用于磁路单位长度上的磁通势，用H表示，单位是安/米，磁场强度是矢量，它的大小只与电流的大小和导体的几何形状以及位置有关，而与导体周围物质的磁导率无关。

磁场中磁场强弱 与该区域磁力线的密度成正比。

4.[单选题]能使继电器动合接点由断开状态到闭合状态的()电流称为动作电流。

A)最大B)最小C)所有答案:B解析:5.[单选题]电压互感器二次回路允许有()接地点。

A)一个B)两个C)三个压时造成的工作人员危险和二次设备损坏。

只允许一点接地是防止多点接地造成分流使保护拒动或误动。

6.[单选题]测量电容器绝缘电阻读数完毕后,正确做法是()。

A)停止摇动摇把→取下测试线B)取下测试线→继续摇动摇把C)取下测试线→停止摇动摇把答案:C解析:用兆欧表测量有较大电容的电气设备的绝缘电阻时、读数和记录完毕后，应当先（拆开L端）、后（停止摇动）、再（进行放电），即取下测试线→停止摇动摇把。

7.[单选题]在不损害变压器()和降低变压器使用寿命的前提下,变压器在较短时间内所能输出的最大容量为变压器的过负载能力。

A)套管B)线圈C)绝缘答案:C解析:8.[单选题]部分电路欧姆定律的数学表达式是()。

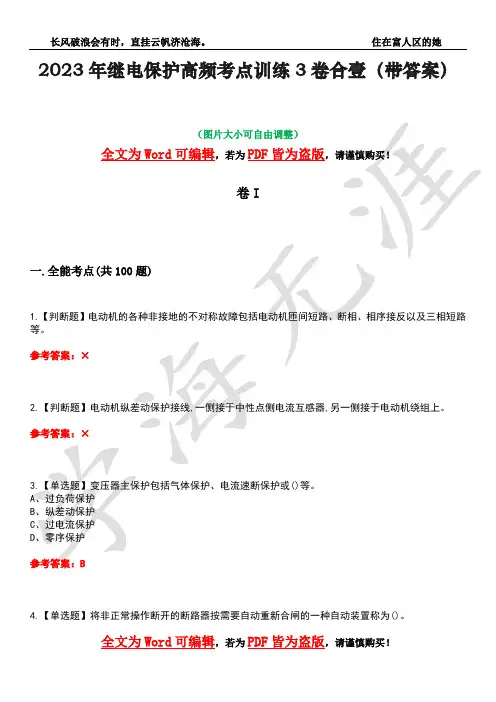

2023年继电保护高频考点训练3卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！卷I一.全能考点(共100题)1.【判断题】电动机的各种非接地的不对称故障包括电动机匝间短路、断相、相序接反以及三相短路等。

参考答案：×2.【判断题】电动机纵差动保护接线,一侧接于中性点侧电流互感器,另一侧接于电动机绕组上。

参考答案：×3.【单选题】变压器主保护包括气体保护、电流速断保护或()等。

A、过负荷保护B、纵差动保护C、过电流保护D、零序保护参考答案：B4.【单选题】将非正常操作断开的断路器按需要自动重新合闸的一种自动装置称为()。

A、备用电源自动投入装置B、低压减载装置C、自动重合闸装置参考答案：C5.【判断题】中性点不接地系统发生单相接地故障,接地电流为感性电流。

参考答案：×6.【判断题】为防止电动机自启动时供电电压长时间不能恢复,在次要电动机上装设低电压保护。

参考答案：√7.【单选题】继电保护连接片(或称为压板)用于()。

A、投入/退出保护,接通/断开保护出口B、增大保护固有动作时间C、增加触点容量参考答案：A8.【单选题】变压器保护中()为变压器及相邻元件接地故障的后备保护。

A、过电流保护B、零序电流保护C、过负荷保护D、速断电流保护参考答案：B9.【判断题】低电压继电器的动作、返回过程与过电压继电器相同。

参考答案：×10.【判断题】电动机运行时,电压互感器一次或二次发生断线时,低电压保护经延时跳闸。

参考答案：×11.【单选题】变压器备自投接线中,备用变压器采用()方式。

A、暗备用B、明备用C、线路备用D、母线备用参考答案：B12.【单选题】电动机过热保护由过热告警、()、过热禁止再起动构成。

A、过热闭锁B、过热起动C、过热禁止再起动参考答案：B13.【判断题】跌落式熔断器的下限开断电流相当于保护功能的整定值。

高压电动机的继电保护高压电动机一般应装设电流速断保护作为相间短路保护。

对生产过程中易发生过负荷的高压电动机，应装设过负荷保护。

对下列高压电动机应装设低电压保护：当电源电压短时降低或短路中断后，根据生产过程不允许或不需要自启动的电动机，以及为保证重要电动机自起动而需要断开的次要电动机，应装设低电压保护。

（一）电流速断保护一般采用两相一继电器式的电流速断保护，当灵敏度要求较高时，采用两相两继电器式结线。

电流速断保护动作后，使断路器跳闸。

电流速断的动作电流（速断电流），按躲过电动机的最大启动电流Ist.max来整定，整定的公式为：Iqb= Krel*Kw *Ist.max* KiKrel-----保护装置的可靠系数，对DL型电流继电器为1.4～1.6,对GL型为1.8～2.0。

Ist.max------电动机的最大启动电流(4～7倍)。

（二）电动机的过负荷保护过负荷的动作电流，按躲过电动机的额定电流In来整定，整定公式为：Iop= Krel*Kw *In* Kre*KiKrel-----保护装置的可靠系数，对DL型为1.2,对GL型为1.3。

Kw------保护装置的结线系数，对两相两继电器结线为1。

Kre------继电器的返回系数，可查相应继电器参数一般为0.8～0.85。

Ki--------互感器的变比。

过负荷保护的动作时间应大于电动机启动所需的时间，一般为10s～16s.。

对于启动困难的电动机可按实测的启动时间来整定一般须整定的项目为：1过电流值（有一定范围视继电器的型号如：5A型：2, 2.5, 3, 3.5, 4, 4.5,5, 10A型：4,5,6,7,8,9,10）可通过面板正视的插销螺丝选择档位。

2动作时间（有两种，一种0.5～4S,令一种有超过10S通过拧动白色塑料螺帽。

）3速断电流调节（电流倍数位2～8倍，可通过换算，调节时拧动电磁铁上方的白色塑料螺帽。

）电缆的选择校验高压电缆先按经济电流密度来选择截面。

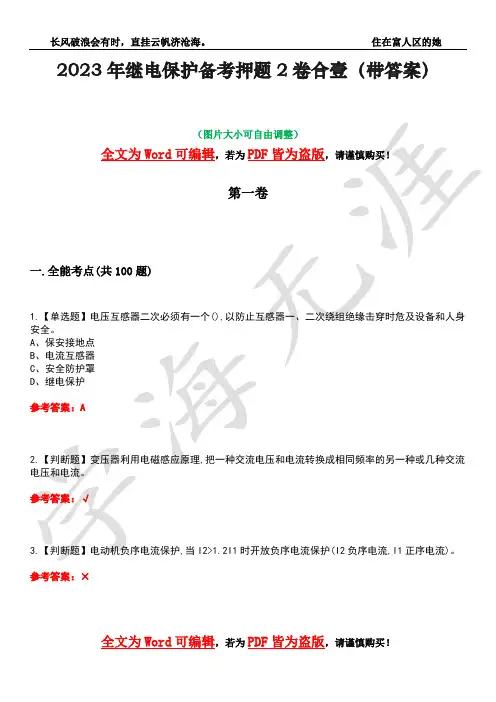

2023年继电保护备考押题2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第一卷一.全能考点(共100题)1.【单选题】电压互感器二次必须有一个(),以防止互感器一、二次绕组绝缘击穿时危及设备和人身安全。

A、保安接地点B、电流互感器C、安全防护罩D、继电保护参考答案：A2.【判断题】变压器利用电磁感应原理,把一种交流电压和电流转换成相同频率的另一种或几种交流电压和电流。

参考答案：√3.【判断题】电动机负序电流保护,当I2>1.2I1时开放负序电流保护(I2负序电流,I1正序电流)。

参考答案：×4.【单选题】中性点直接接地系统发生接地故障,在三相中将产生()的零序电流。

A、大小相等、相位相差120度B、大小不等、相位相同C、大小相等、相位相同D、大小不等、相位不同参考答案：C5.【判断题】在电力系统中无功功率必须留有足够的运行备用容量,在可能发生电压崩溃的负荷中心区域,常采用按频率降低自动减负荷装置。

参考答案：×6.【判断题】电流互感器二次绕组与电流元件线圈之间的连接方式称为电流互感器的接线方式。

参考答案：√7.【判断题】中性点不接地系统发生A相接地故障,UAB,UAC降低,UBC不变。

参考答案：×8.【判断题】采用二次谐波制动原理构成的变压器差动保护,当出现励磁涌流时开放保护。

参考答案：×9.【判断题】备用电源自动投入装置工作时,当工作母线不论任何原因电压消失,备用电源均应投入。

参考答案：√10.【判断题】对中、小容量的变压器,可以装设单独的电流速断保护,与气体保护配合构成变压器的主保护。

参考答案：√11.【单选题】气焊时，焊嘴倾角的大小要根据（）来确定。

A、焊件厚度、焊嘴大小及焊接位置B、焊件厚度、焊丝直径及火焰种类C、焊丝倾角、接头形式及焊接位置D、焊件厚度、火焰能率及左焊法及右焊法参考答案：A12.【单选题】当变压器外部故障,差动保护中流入不平衡电流,保护应()。

继电保护单选题库及参考答案一、单选题（共100题，每题1分，共100分）1、当供电电网电压过高时,会引起电动机铜损和铁损增大,增加电动机温升,电动机应装设( )。

A、装设堵转保护B、装设过电压保护C、装设低电压保护D、装设过负荷保护正确答案：B2、断路器位置信号中,当断路器被自动重合闸动作合闸时( )。

A、绿灯亮B、红灯亮C、红灯闪正确答案：C3、考虑上下级定时限过电流保护灵敏度配合时,动作电流应为( )。

A、本线路定时限过电流保护整定值较大B、上下级整定值相等C、下条线路定时限过电流保护整定值较大正确答案：A4、电动机在起动过程中或运行中发生堵转,转差率为( )。

A、1B、0.5C、2正确答案：A5、继电保护一般用于反应( )的电流,因此一般不允许继电保护与测量仪表共用同一电流互感器。

A、停电状态B、正常状态C、故障状态正确答案：C6、电力系统中变压器发生故障,故障的性质绝大部分为( )。

A、瞬时性故障B、间歇性故障C、永久性故障正确答案：C7、变压器油箱内故障包括绕组间的相间短路、一相绕组匝间短路及( )等。

A、绕组与铁芯之间的接地故障B、引出线的套管闪络故障C、套管破碎通过外壳发生的单相接地故障D、引出线上的相间故障正确答案：A8、某变电站负荷出线采用电流三段保护,其互感器应采用( )。

A、测量用电流互感器B、保护用电流互感器C、测量用电压互感器D、保护用电压互感器正确答案：B9、继电保护装置以尽可能快的速度切除故障元件或设备是指保护具有较好的( )。

A、选择性B、快速性C、灵敏性正确答案：B10、备用电源自动投入装置工作时,当电压互感器二次断线时,自投装置应( )。

A、可靠动作B、延时动作C、加速动作D、不动作正确答案：D11、变压器相间短路的后备保护作为变压器差动保护或( )和气体保护的后备保护。

A、负序过电流保护B、零序电流保护C、过电流保护D、电流速断保护正确答案：D12、低压配电网中保护中性线代号为( )。

差动保护是大型高压电气设备广泛采用的一种保护方式，2000KW以上的高压电动机一般采用差动保护，或2000kW(含2000kW)以下、具有六个引出线的重要电动机，当电流速断保护不能满足灵敏度的要求时，也装设纵差保护作为机间短路的主保护。

差动保护基于被保护设备的短路故障而设，快速反应于设备内部短路故障。

对被保护范围区外故障引起区内电流变化的、电动机启动瞬间的暂态峰值差流、首尾端CT不平衡电流等容易引起保护误判的电流，对于不同的差动保护原理，有不同的消除这些电流的措施。

差动保护的基本原理为检测电动机始末端的电流，比较始端电流和末端电流的相位和幅值的原理而构成的，正常情况下二者的差流为0，即流入电动机的电流等于流出电动机的电流。

当电动机内部发生短路故障时，二者之间产生差流，启动保护功能，出口跳电动机的断路器。

微机保护一般采用分相比差流方式。

图1 电动机差动保护单线原理接线图为了实现这种保护，在电动机中性点侧与靠近出口端断路器处装设同一型号和同一变化的两组电流互感器TA1和TA2。

两组电流互感器之间，即为纵差保护的保护区。

电流互感器二次侧按循环电流法接线。

设两端电流互感器一、二次侧按同极性相串的原则相连，即两个电流互感器的二次侧异极性相连，并在两连线之间并联接入电流继电器，在继电器线圈中流过的电流是两侧电流互感器二次电流I·12与I·22之差。

继电器是反应两侧电流互感器二次电流之差而动作的，故称为差动继电器。

图1所示为电动机纵差保护单线原理接线图。

在中性点不接地系统供电网络中，电动机的纵差保护一般采用两相式接线，用两个BCH-2型差动继电器或两个DL-11型电流继电器构成。

如果采用DL-11型继电器，为躲过电动机启动时暂态电流的影响，可利用出口中间继电器带的延时动作于跳闸。

如果是微机保护装置，则只需将CT二次分别接入保护装置即可，但要注意极性端。

一般在保护装置端子上有交流量或称模拟量输入的端子，分别定义为Ia1、Ia1*、Ic1、Ic1*（电机的端电流），Ia2、Ia2*、Ic2、Ic2*（电机的中性线电流），带*的为极性端。

高压电动机的继电保护高压电动机的定子绕组和其引出线,一般应装设电流速断保护;对生产过程中容易发生过载的电动机,应装设过负荷保护,过负荷保护可根据负荷特性带时限作用于信号、跳闸或自动减负荷装置;对于高压电动机容量在2000kW以上的,在电流速断不能满足灵敏度要求时,应装设纵联差动保护;当电源电压短时降低或短时中断后根据生产过程不允许或不需要自启动的电动机,以及为了保证重要电动机自启动而需要断开的次要电动机,应装设低电压保护,一般带有~时限作用于跳闸,但是为了保证人身和设备的安全,在电源电压长时间小时后,须从系统中自动断开的电动机,也需要装设低电压保护,一般带有5~10s时限作用于跳闸;一、高压电动机的相间短路保护－对于功率小于2000kW的电动机,常采用电流速断来作为电动机的相间短路保护,当灵敏度要求较高时,可以用DL型或GL型继电器构成两相不完全星型连接方式,其接线方式与电路线路或电力变压器的电路速断相同;也可以采用两相差接线,即两相一继电器接线;电流速断的动作电流按躲过电动机的最大启动电流来整定;二、电动机的过压保护－过负荷保护可以采用一相一继电器接线,也可以采用两相两继电器不完全星型连接或两相差一继电器接线;由于电动机装有电流速断保护,过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护;过负荷的动作电流按躲过电动机的最大启动电流来整定;过负荷保护的动作时间应大于电动机的启动时间,一般取10-16s,如用GL型继电器,可取两倍动作电流时的时间12-16s;三、高压电机的低电压保护－当电压互感器一次测隔离开关断开时,低电压保护即退出工作,防止无动作;对保护动作不重要的电动机,电压继电器按60％-70％额定电压整定,动作时间取；对动作较为重要的电动机,电压继电器按30％-50％额定电压整定,动作时间取5-10s;四、高压电动机的差动保护－在小电流接地的供电系统中,可以采用两相两继电器的差动保护接线,差动保护的动作电流按躲过电动机额定电流In来整定,主要考虑二次回路断线时不至于引起误动作;五、同步电动机的失步保护－采用两相差接线对同步电动机的失步进行保护;当电动机定子绕组内出现较大的由于失步引起的脉动电流时电流继电器动作;反应转子回路内交变电流的失步保护－在同步电动机的转子回路中串接电流互感器,正常运行时转子回路中流过直流电流,互感器的二次侧不产生感应电动势,保护装置不动作,当同步电动机发生失步运行时,转子回路中感应出交变电流,通过电流互感器使二次侧保护继电器动作;高压电动机保护配置：大型发电厂的高压厂用电机及一些工矿企业的高压电机普遍采用微机保护;1、对于容量在2000kW及以下的高压电动机的相间短路的主保护为相电流速断;、电机启动过程速断保护按躲过电机的最大启动电流整定;动作电流Idz>=Ih,Ih=K1K2In2K1为可靠系数,取K2为电机启动电流倍数,一般取7In2为电机一次额定电流/CT变比出口时间：0s、启动后按躲过母线出口三相短路时的电动机反馈电流计算1.2.1、对于真空断路器动作电流Idz>=ILIL=出口时间：0s1.2.2、对于F-C回路,由于速断带,取I2=出口时间：跟熔断器配合,对于额定电流小的熔断器取;额定电流较大的取.、电机启动时间t按实际启动时间的最长时间的倍整定;2、过流反时限一般反时限、负序电流保护Idz>=I2I2=、正序电流Idz>=、过热保护4、接地保护5、长启动保护电压为3kV以上的异步电动机和同步电动机,对下列故障及异常运行方式,应装设相应的保护：1、定子绕组相间短路；2、定子绕组单相接地；3、定子绕组过负荷；4、定子绕组低电压；5、同步电动机失步；6、同步电动机失磁；7、同步电动机出现非同步冲击电流；8、相电流不平衡;比率差动1.比率差动保护原理：差动电流： 21I I I cd +=制动电流： 2)(21I I I res -=电动机正常运行时,差动电流cd I 理论上为零,实际上不为零,其值为电动机两侧电流互感器传输特性的误差而引起的不平衡电流的大小;制动电流0.res I ≤电动机额定电流s I ,是一常数;当电动机外部故障且短路电流大于电动机额定电流值时,不平衡电流会随短路电流的增大呈非线性增大,但此时制动量也随短路电流成比率的增大;选取合适的斜率角θ,即可保证在最大的外部短路电流下保护不误动,且具有较高的灵敏度;当电动机内部故障时,差动电流cd I 迅速增大cd I 短路电流k I ,制动电流res I 迅速减小res I ≤k I 2/1,保护瞬间动作;灵敏度完全能满足大于的要求;a b0.dz I3 4max k I I res =图 差动保护特性示意图图中：1I －电动机电源侧电流； 2I －电动机中性侧电流；0.dz I －差动最小动作电流； 0.res I －比例特性曲线拐点制动电流；max k I －外部最大短路电流； CDSD I －差动速断定值差动保护动作方程如下：其中： 21I I I cd += 2)(21I I I res -=当任一相电流满足判据时,保护瞬时动作于跳闸出口和告警出口,装置显示短路故障相;2 差动电流启动定值cdqd I 的整定：差动电流启动定值cdqd I ,可以按躲过正常运行时最大不平衡差流整定;其中：qd K 可以取～；e I 为电动机额定工作电流;3. 比例差动保护制动系数bl K 的整定：比例差动制动系数的选取必须要考虑到保护的可靠性和灵敏性因素;如果bl K 选择过小,就有可能躲不过区外故障时产生的不平衡电流,进入差动保护特性区,因而发生误动；如果bl K 选择过大,就有可能躲开电动机发生区内故障时的故障差电流,进入不了差动保护特性区,因而发生拒动的现象;因此必须兼顾保护的灵敏性和可靠性;比率制动系数bl K ：推荐为～;4.制动电流res I 的整定：制动电流res I 主要针对当电动机外部发生短路故障时,可以对差动保护进行有效的制动,但是在选择制动电流res I 时必须充分考虑到电动机在发生匝间短路时,同时伴有有汲出电流流出时保护动作的灵敏度,可以整定为：其中：1K 为选择系数,一般可以取～推荐整定为；e I 为电动机额定工作电流;5.比例差动保护灵敏度的校验：0.2min .)2(≥=DZD lmI I K其中：min .)2(D I 为系统在最小运行方式下,在被保护电动机发生两相短路时,流过保护装置的最小短路电流；DZ I 为系统在最小运行方式下,在被保护电动机发生两相短路时,由流过的制动电流对应电动机差动保护特性曲线上相应的动作电流值;按照规程要求：比例差动保护的灵敏度要大于;3.1.3 CT 断线闭锁装置有延时及瞬时CT 断线判别功能,具体判据如下：a 延时判别：当任一相差流大于n I ,且持续时间超过10s,发CT 断线信号,此时并不闭锁比率差动保护在保护每个采样周期内进行;b 瞬时判别：机端及中性点侧的六路电流同时满足下面两个条件时认为是CT 断线：1 一侧CT 的一相或两相电流减小至差动保护起动,其余各路电流不变；2 n X n I I I 2.12.0≤≤ 并且同时满足45.0maxmin≤I I ;瞬时CT 断线可选择发信号的同时是否闭锁比率差动保护;为防止瞬时CT 断线的误闭锁,满足下述任一条件时不进行瞬时CT 断线判别：1 启动前各侧最大相电流小于n I ；2 启动后最大相电流大于 n I ；3 启动后电流比启动前增加;3.1.4 电动机启动保护考虑到电动机在启动时会产生较大的非周期分量,灵敏的电动机差动保护可能会因为躲不过启动时的不平衡电流而造成保护误动作;本保护根据现场的实际出现的情况,在启动时间内qd T 可以整定,将差动启动电流0.dz I 定值加倍,将差动比率制动系数加倍,制动电流0.res I 继续保持不变,将差动保护动作出口的时间带60ms 的延时;当保护启动结束,立刻恢复正常定值和出口时间;定值清单Y3554-2中型高压三相异步电动机启动保护计算书一、电动机基本技术参数西安西玛电机有限公司：二、电动机启动的继电保护整定计算：1、瞬时电流速断：应躲过电机的启动电流2、过负荷：按电动机额定电流整定瞬时动作电流倍数=瞬时电流÷动作电流整定值=~÷=~按10倍整定动作电流;选用GL-16/10A或LL-14A/10A过电流继电器,整定电流按5A,4,5,6,7,8,9,10A;10倍整定动作电流下动作时间：按8s;3、低电压保护：应躲过最小运行电压四、说明：Kk—可靠系数：用于电流速断保护时,DL型和GL型继电器分别取~和~;用于过负荷保护时,动作于信号取；动作于跳闸取; Kjx—接线系数：星形或不完全星形时按;Kq—启动电流倍数：一般按7；—电动机额定电流A：nl ——电流互感器变比：50/5AKfh——继电器的返回系数：取Ue——电网额定电压kV：6nr——电压互感器变比：6/已知参数：额定电压6KV,额定功率 KW,COSφ= ,运行额定电流 ,启动时间 S,启动电流 A,一般取8倍的额定电流故障单相接地电流 A,最大过负荷电流 A,按2倍的额定电流CT变比 ,根据6KV 段配电盘设计图纸1、基准电流定值s IIe 为电机运行时额定电流,nl 为CT 变比;额定电流一般选用电机铭牌所标识的额定电流;铭牌不清楚的通过计算算出;2、启动时间按电动机实际启动时间整定并留有适当裕度,按电动机起动时间乘可靠系数整定：t s dz t t tan 2.1⨯=秒给水泵、循环泵电机取9秒,其余高压电机取8秒;3、电流速断定值电流速断保护正序速断按躲过电动机起动电流来整定： lt s k j dz n I K I tan .⋅=, k K ：可靠系数 t s I tan ：启动电流 微机保护的速断定值可将起动时间内和起动时间后分别整定,故需计算两个速断定值:① 启动时动作电流按照躲过最大启动电流整定;起动时间内,k K 推荐取,则 ⨯=⋅2.1j dz I l ts n I tan ⋅② 运行时动作电流按照躲过过流保护电流定值考虑;起动时间后：由于起动时间后电动机运行电流降为额定电流,为防止起动时间之后电动机仍运行在起动电流水平上：l t s k j dz n I K I tan .⋅= , k K 取 则： ⨯=⋅8.0j dz I l ts n I tan ⋅速断延时秒;电动机由断路器控制时,短路保护动作时间t 1 取～;电动机由熔丝截断短路电流时,整定t 1 =或更长;4、负序电流启动负序：为了保护电动机断相或反相,典型的负序动作电流整定值j dz I .＝I s 是合适的I s为电动机额定工作电流,希望作为灵敏的不平衡保护时,可取j dz I .＝～I s;电动机启动时由于CT 饱和等因素容易造成波形失真,从而造成负序保护误动作,可根据启动试验测量的最大负序电流整定启动时负序动作电流;为防止合闸不同期引起的负序电流,推荐延时不小于秒;本装置取秒;运行负序：运行时负序保护时间常数T 2的整定应躲过电动机外部两相短路时母线进线开关的切除时间,一般取T 2＝,在整定得比较灵敏典型为j dz I .＝～ I s 时,采用时间常数较长的曲线如T2＝;5、过流保护过流保护动作电流按可靠躲过最大负荷电流整定,建议采用2倍额定电流;过流保护动作时间按可靠躲过以下保护动作时间设置：（1）本机速断保护时间（2）同一母线上其它电机的速断保护时间（3）所在母线/馈线速断保护动作时间6、接地保护的整定电动机接地故障电流取决于供电系统的接地方式,在高阻接地系统中,故障电流很小,为了检测较小的接地故障电流,常常需用零序电流互感器来取得零序电流;在直接接地系统中,接地故障电流将是很大数值,由三相电流互感器的电流之和来取得零序电流3I0;为提高可靠性和灵敏度,接地故障保护的电流和时限在启动前后分别整定;MPW-2A 型保护零序电流动作值I OS的整定范围为～,级差为;当零序保护动作时,如果选择接地报警,接地报警继电器动作,如选择接地跳闸,则出口继电器动作;接地保护可选择接地报警或接地跳闸两种出口方式,当接地保护投入时,如果选择接地报警,则当接地保护动作时,保护报警继电器动作,面板‘保护’动作指示灯亮,液晶显示器背光点亮并闪烁显示‘接地告警动作’字样；如选择接地跳闸,则保护动作时装置跳闸出口动作,同时‘保护’指示灯点亮,液晶显示器背光点亮并闪烁显示‘接地跳闸动作’字样;对于MPW-2A 本保护在‘自检故障’发生时被闭锁;由于没有零序功率方向判断,零序电流动作整定值应大于电动机外部接地时流过电动机的零序电流电容电流;当接地电流大于10A 时,才需设单相接地保护,公式为：式中：k K ：可靠系数,若取不带时限的接地保护,k K 取4～5,若带秒延时,k K 取～2;c I ：该回路的电容电流零序保护动作时间t 0的整定视具体实际情况而定;7、欠压保护的整定根据电动机的重要程度整定动作电压值和动作时间值,先切除次要的电动机;8、 过热保护的整定发热时间常数1 的整定：方法一：电动机制造厂家提供方法二：如果制造厂能提供过负荷能力的数据,如在x 倍过负荷下允许运行t 秒,根据公式：可得出 τ122105=-⨯(.)x t 方法三：根据公式：τθθθ121501051=⨯⨯⨯-⎛⎝ ⎫⎭⎪额定温升电流密度极限温升额定温升e e M e J . 方法四：由启动电流下的定子温升决定时间常数τ12=⨯⨯稳定温升启动电流倍数启动时间启动温升方法五：如果上述参数仍不能确切提出,可根据电动机运行规定“从冷态启动到满转速的连续启动次数不能超过两次”进行估算,即 ()()START START START START t I t I ⨯-⨯≤≤⨯-⨯2212205.15.0305.15.02τ方法六：如果上述数据仍一无所知,可以采用躲过启动电流原则整定;散热时间常数 t 2的整定：电动机散热条件好的取较小的值.报警电平的整定：负荷比较平稳或比较重要的电动机可采用较低的值～;负荷变化频繁或比较次要的电动机可采用较高的值～;若“速断方向”投入,一定认真检查CT 和PT 极性,确保电动机故障时,电流速断方向保护能正确动作;推选方法如下：电机正常启动时,“速断方向”退出,电机正常运行时,退出保护压板,把“速断保护”运行定值调至现场运行电流值以下10%,此时,把“速断方向”投入,电流速断方向保护应正确动作;若电流速断方向保护不动作,说明CT 和PT 极性有问题;试验完毕,恢复定值和压板;电压消失后保持三秒,闭锁方向,PT 断线不闭锁方向。

2023年继电保护考试历年真题荟萃4卷合1（附带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第一卷一.全能考点(共50题)1.【单选题】继电保护中相间短路通常仅考虑两相短路、()几种情况。

A、单相接地短路B、二相断开C、三相短路参考答案：C2.【判断题】微机保护中电流、电压继电器由微型电流、电压继电器实现。

参考答案：×3.【单选题】以下说法正确的是:（）A、吊臂上弦销轴开口销遗失，可用铁丝临时代替开口销B、小车的防断绳装置损坏，可待塔式起重机拆卸后再修复C、发现小车滑轮磨损严重，及时更换D、发现力矩限制器损坏可在当天作业完成后报告相关人员维修参考答案：C4.【单选题】变压器差动保护可实现(),内部故障时动作,从原理上能够保证选择性。

A、过电流时延时动作B、轻微故障时发信号C、过负荷时发信号D、外部故障时不动作参考答案：D5.【单选题】某变电站断路器、隔离开关采用闭锁控制回路,在进行隔离开关及断路器操作时时,其逻辑关系应为()。

A、断路器处于分闸时,才能操作隔离开关B、断路器合闸时,才能操作隔离开关C、无论断路器处于合闸或分闸,均可操作隔离开关D、断路器、隔离开关可同时进行操作参考答案：A6.【单选题】在使用跌落式熔断器时,应按照额定电压、额定电流和()选择。

A、额定频率B、额定功率C、额定开断电流D、额定负荷电流参考答案：C7.【判断题】瞬时电流速断保护可以快速切除全线的短路故障。

参考答案：×8.【判断题】电压互感器接线方式中开口三角形接线可用来测量零序电压。

参考答案：√9.【单选题】高压电动机通常装设纵差动保护或电流速断保护、()、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、低电压保护等。

A、瓦斯保护B、距离保护C、负序电流保护参考答案：C10.【判断题】备用电源自动投入装置工作时,备用电源投入到故障时,继电保护应不动作。

2023年继电保护备考押题2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第一卷一.全能考点(共100题)1.【判断题】对于容量在800kVA及以上且电流速断保护灵敏度不满足要求的变压器应装设纵差动保护。

参考答案：×2.【判断题】电流保护中电流继电器的返回系数一般不小于0.85。

参考答案：√3.【判断题】电动机采用熔断器-高压接触器控制时，电流速断保护应与低电压保护配合。

参考答案：×4.【判断题】按电压降低自动减负荷装置的低电压元件的整定值应高于电压崩溃的临界电压,并留有一定的裕度。

参考答案：√5.【判断题】继电保护在需要动作时不拒动,不需要动作时不误动是指保护具有较好的可靠性。

参考答案：√6.【单选题】在本线路的限时电流速断保护与下级线路瞬时电流速断保护范围的重叠区发生故障,如瞬时电流速断保护拒动,则()。

A、本线路的限时电流速断保护动作跳闸B、由下级线路瞬时电流速断保护一直动作直到跳闸C、保护均不动作参考答案：A7.【判断题】用于反应本线路瞬时电流速断保护范围以外的故障,同时作为瞬时电流速断保护的后备的保护为限时电流速断保护。

参考答案：√8.【单选题】备用电源自动投入装置工作时,当工作母线失压时,自投装置应()。

A、正确动作B、不动作,发出异常信号C、不动作D、拒绝动作参考答案：A9.【判断题】低压母线分段备自投接线的动作过程描述为主供电源失电,跳开主供电源断路器,延时后闭合主供电源断路器。

参考答案：×10.【判断题】电动机纵差动保护接线,一侧接于中性点侧电流互感器,另一侧接于电动机绕组上。

参考答案：×11.【判断题】变压器差动保护的差动元件通常采用比率制动特性,内部故障时,制动量较小,保护动作。

参考答案：√12.【单选题】()是电力系统运行的一个重要指标,反应电力系统有功功率供需平衡的状态。

A、电压B、电流C、频率参考答案：C13.【单选题】下列故障中()属于永久性故障。

：高压电动机的保护一、概述高压电动机在运行中可能出现各种短路故障和不正常工作状态，为防止故障扩大，保证电动机的安全运行因此应装设相应保护装置。

保护装置的设置：根据GB50062—1992规定1、对电压为3kV 级以上，容量2000kW 以下的高压电动机相间短路，应装设电流速断保护；2、对容量2000kW 以上的高压电动机应装设差动保护；3、对容易发生过负荷的电动机应装设过负荷保护；4、对不重要的电动机或不允许自启动的电动机，应装设低电压保护；5、高压电动机单相接地电流大于5A 时，应装设有选择性的单相接地保护。

二、保护整定计算1、高压电动机过负荷保护按躲开高压电动机的额定电流整定，即继电器动作电流： I OP 。

r =K rel K CON I N 。

M re TA式中：K rel K re 分别为可靠系数与返回系数，当动作于信号时：K rel =1.05～1.1；当动作于跳闸时，K rel =1.2～1.25，I N 。

M 为电动机额定电流。

时限整定应大于电动机带负荷的启动时间，一般可取10～15s 。

2、高压电动机瞬时速断保护按躲开高压电动机的启动电流整定，即继电器动作电流： I OP 。

r =K rel K CON （K st I N 。

M ）= K rel K CON I st 。

max ） （2-1） k TA k TA对于同步电动机，除应躲过启动电流I st 。

max 外，还应躲过外部短路时同步电动机输出的三相短路电流I //（3）K 。

max ，即I //（3）K 。

max =（1.05 +0.95sin ψN ）I N 。

M （2-2）X //*.M式中：X //*.M 、ψN 同步电动机的次暂态电抗和额定功率因素角。

（1） 当I //（3）K 。

max 〈I st 。

max 时，继电器动作电流按式（2-1）计算。

（2） 当I //（3）K 。

max 〉I st 。

max 时，继电器动作电流按将式（2-1）中I st 。

继电保护单选试题库（附答案）一、单选题（共IOO题，每题1分，共100分）1、某电动机装设低电压保护,运行中电压互感器二次发生断线,运行人员判断:此时当供电电网电压降低时保护将（）。

A、发出异常信号B、经延时跳闸C、不动作正确答案：C2、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、（）等。

A、气体保护B、低电压保护C、距离保护正确答案：B3、变压器电流速断保护的灵敏度按照保护安装处短路时的（）校验。

A、最大负荷电流B、最大短路电流C、最小短路电流D、最小负荷电流正确答案：C4、高压电动机通常装设纵差动保护或电流速断保护、（）、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、低电压保护等。

A、瓦斯保护B、距离保护C、负序电流保护正确答案：C5、高压电动机运行中可能发生的主要故障有（）、单相接地短路以及一相绕组的匝间短路。

A、高压套管短路故障B、电动机定子绕组的相间短路故障C、低压套管短路故障正确答案：B6、对上、下级保护之间进行灵敏度配合时，下级保护灵敏度应比上级保护灵敏度（）。

A、相等B、高C、低正确答案：B7、变压器相间短路的后备保护作为（）或电流速断保护和气体保护的后备保护。

A、过电流保护B、变压器差动保护C、零序电流保护D、负序过电流保护正确答案：B8、中性点直接接地运行的变压器接地保护，零序电流取自变压器（）的电流互感器二次侧。

A、低压侧B、高压侧C、中性点正确答案：C9、电流互感器二次侧额定电流一般为（）。

A、0.5B、1或5C、8D、10正确答案：B10、实际电流互感器在电流变换过程中存在误差,一次电流与二次电流相位并不相等,称为（）。

A、相对误差B、绝对误差C、变比误差D、相角误差正确答案：D11、变压器纵差动保护或电流速断保护可以反应变压器绕组、套管故障以及（）。

A、引出线的短路故障B、过电压C、过负荷D、油箱漏油造成油面降低正确答案：A12、以下保护中（）用于反应高压电动机定子绕组相间短路故障A、纵差动保护和电流速断保护B、起动时间过长保护C、低电压保护正确答案：A13、继电保护装置中电压继电器接在电压互感器的（）。
