无线门铃电子线路原理图(发射与接收整套线路图)

可视对讲门禁系统接线图及原理详解楼宇对讲又称可视对讲，可视楼宇对讲系统是指安装在住宅小区、单元楼、写字楼等建筑或建筑群，用图像和声音来识别来访客人，控制门锁及遇到紧急情况向管理中心发送求助、求援信号，管理中心亦可向住户发布信息的设备集成。

可视对讲门禁系统功能特点1. 基于局域网，以TCP/IP协议传输视频、音频和多种控制信号，易于Internet连接和访问。

2. 采用嵌入式硬件平台和linux操作系统，图像编码采用H.263、H.264压缩标准，音频采用G.711、G.726 压缩标准，有别于传统模拟楼宇可视对讲系统。

3. 以行业最先进的科技打造数字化社区，实现小区可视对讲。

4. 纯屏高清晰画面显示、色彩逼真、高性能、兼容性强;智能全触摸式操作。

5. 集数字可视对讲、IC卡门禁管理、信息发布、便民信息、广告信息、紧急广播、居家安防、留影留言、电子相册、密码开锁、指纹识别、防拆、移动探测、呼叫转移、劫持码、音乐门铃和紧急报警等功能于一体的智能系统;同时能灵活地将家电控制、三表远抄等功能纳入该系统。

6. 故障自检，方便安装调试、检修和维护。

可视对讲门禁系统构成主要有门口机(住户门口机)、室内机、管理员机等组成。

a.室内分机室内分机主要有对讲及可视对讲两大类产品，基本功能为对讲(可视对讲)、开锁。

随着产品的不断丰富，许多产品还具备了监控、安防报警及设撤防、户户通、信息接收、远程电话报警、留影留言提取、家电控制等功能。

可视对讲分机有彩色液晶及黑白CRT显示器两大类。

截止2014年许多技术应用到室内分机上，如无线接收技术、视频字符叠加技术等。

无线接技术用于室内机接收报警探头的信号，适用于难以布线的场合。

但是，无线报警方式存在重大漏洞，如同频率的发射源连续发射会造成主机无法接收控头发送的报警信号。

视频字符叠加技术用于接收管理中心发布的短消息。

室内机在原理设计上有两大类型，一类是带编码的室内分机，其分支器可以做的简单一些，但室内分机成本要高一些;另一类编码由门口主机或分支器完成，室内分机做得很简单。

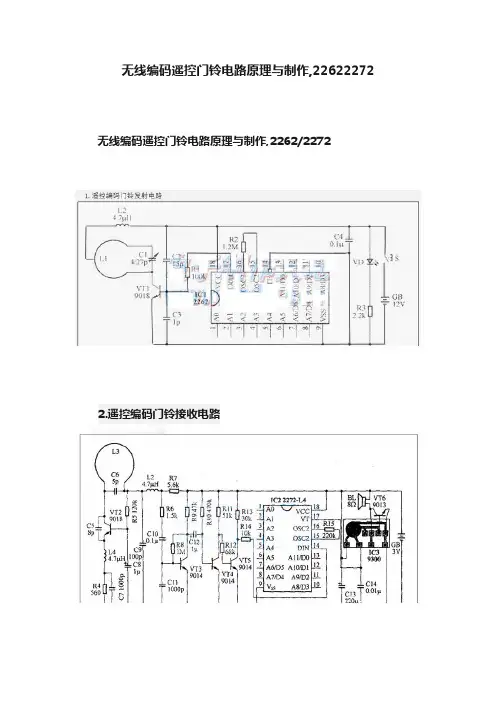

无线编码遥控门铃电路原理与制作,22622272 无线编码遥控门铃电路原理与制作,2262/22722.遥控编码门铃接收电路上图为编码遥控门铃发射机电路原理图，它由发射电路和开关调制编码电路两部分组成。

发射电路由振荡回路L1、C1和振荡三极管VT1等组成。

振荡器采用电感三点式振荡电路，振荡线圈L1为印制电路板上的U型敷铜条，调谐电容器C1并联在U型敷铜条两端，L1抽头通过高频阻流圈L2和按钮开关S与电源GB正极相连，在高频振荡器等效电路中相当于接地；振荡线圈一端与VTI集电极相连，另一端通过电容器C2正反馈到VT1基极，组成电感三点式振荡电路。

振荡器反馈大小由C2、C3及振荡管VTI极间电容分压决定。

振荡频率主要由L1电感量、C2、C3电容量大小来决定，改变C1可以调整振荡频率。

L1采用敷铜条结构不会变形，增加振荡频率的稳定性，还兼有发射天线的作用。

R1为VT1上偏置电阻器，当编码集成电路IC1的编码输出端Dout为高电平时，超高频振荡器振荡，低电平时则停止振荡，进行开关调制。

调制编码电路由编码集成电路IC1等组成，通常产品出厂时，地址编码设定端、控制数据编码设定踹都处于悬空状态，成为12位地址0数据编码。

使用中要预置编码信号，在印制电路板上一般都预留地址编码区，由三排焊盘孔组成，采用焊锡搭焊的方式来选择悬空、接电源正极或接地三种状态。

同一套收、发系统地址码必须一致，不同的设备必须是设置不同的地址码，以防止系统相互之间干扰。

此外，编解码集成电路振荡电阻器必须配套，当编码PT2262振荡电阻器R2选用1.2MΩ时，解码PT2272振荡电阻器为220kΩ；如R2为4.7MΩ时，解码振荡电阻器对应为820kΩ。

如果编解码集成电路振荡电阻器不配套，将使遥控器灵敏度大大降低，甚至失去控制作用。

编码集成电路编码启动踹接地(处于低电平)时，编码器才输出编码信号，接下电源(发射)开关S，就会发射出遥控信号。

电阻器R3和发光二极管VD组成指示灯电路，指示遥控器工作状态。

首先，我们打开Protel99软件，并选择在“D:\叮咚门铃”路径下新建一个名为：“DDML.ddb”的设计数据库文件，如图2－2所示。

图2－2 Protel99软件新建设计数据库界面然后，我们在Protel99软件界面的Documents中新建一个Schematic Document文档，打开此文档，如图2－3所示，我们就可以在其中绘制电路原理图了。

图2－3 新建Schematic Document界面在绘制电路原理图的过程中，同学们遇到的第一个问题就是：元器件不知道往哪里去找？在如图2－3的Protel99软件Schematic Document界面中，默认的缺省元件库是：Miscellaneous Devices分离元件库。

这里往往能找到我们所需要的大多数元器件。

那么剩下的“特殊”元器件我们去哪里找呢？当然，这里有Add/Remove按钮，但是在此，我建议尽量学会自己做―――自定义（自制）元器件。

自定义（自制）元器件，是我们必须掌握的一项能力，会自定义元器件将能够为我们绘制电路原理图带来非常大的方便。

下表2－1给出了“叮咚门铃”的有关元器件方面的各种信息，刚接触用Protel99软件设计电路板图的同学，我建议不妨为自己的设计项目也制作一个类似这样的表格。

从表中我们可以看出：在绘制电路原理图之前要自定义一个NE555集成电路的原理图库元件。

表2－1 “叮咚门铃”元器件明细表自定义原理图库元件的方法大致如下：如图2－4，新建Schematic Library Document，并打开。

图2－4 新建Schematic Library Document过程如图2－5，先在其中绘制一个6×10方格的方块作为集成电路的元器件主体，再在周围放置元器件的引脚。

为了绘图时的美观和方便，在自制原理图库元件时，引脚往往可以不按照实际元器件的引脚顺序放置。

但是，要特别注意引脚的标号不能有错误。

最后，给新制作的元件取个名字（例如：NE555）就可以使用了。

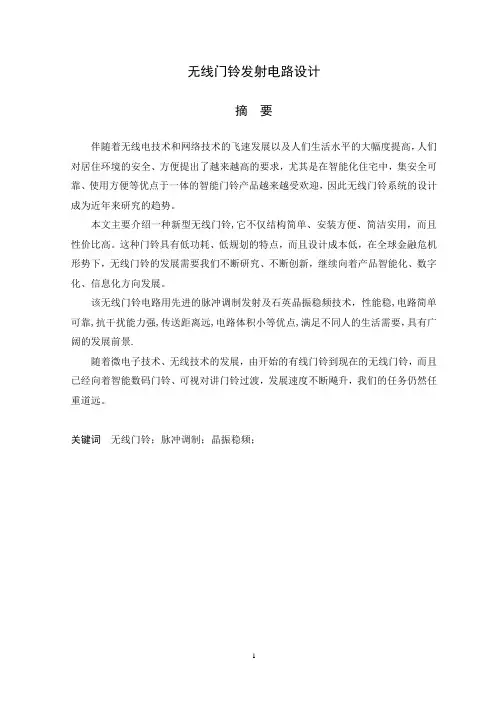

无线门铃发射电路设计摘要伴随着无线电技术和网络技术的飞速发展以及人们生活水平的大幅度提高，人们对居住环境的安全、方便提出了越来越高的要求，尤其是在智能化住宅中，集安全可靠、使用方便等优点于一体的智能门铃产品越来越受欢迎，因此无线门铃系统的设计成为近年来研究的趋势。

本文主要介绍一种新型无线门铃,它不仅结构简单、安装方便、简洁实用，而且性价比高。

这种门铃具有低功耗、低规划的特点，而且设计成本低，在全球金融危机形势下，无线门铃的发展需要我们不断研究、不断创新，继续向着产品智能化、数字化、信息化方向发展。

该无线门铃电路用先进的脉冲调制发射及石英晶振稳频技术，性能稳,电路简单可靠,抗干扰能力强,传送距离远,电路体积小等优点,满足不同人的生活需要，具有广阔的发展前景.随着微电子技术、无线技术的发展，由开始的有线门铃到现在的无线门铃，而且已经向着智能数码门铃、可视对讲门铃过渡，发展速度不断飚升，我们的任务仍然任重道远。

关键词无线门铃；脉冲调制；晶振稳频；Wireless doorbell transmission circuit designAbstractAlong with the rapid development of radio and network technology, as well as people's living standards greatly improved the safety of the living environment to facilitate the proposed requirements,especially in the intelligent residence,a safe and reliable, use convenient wait for an advantage in one of the intelligent products are becoming more and more popular, so the design of the system be wireless door bell in recent years the trend of research.This paper mainly introduces a new wireless door bell, it not only simple structure, easy installation, concise and practical, and cost-effective. This kind of the bell has low power consumption, low the characteristics of the planning, design and low cost, the global financial crisis situation, the development of wireless the doorbell while we should research and innovate, continues to intelligent products, digital and information development direction.The wireless the doorbell circuit with advanced pulse modulation launch and vibration frequency stability, linb03 technology, performance stability, circuit is simple, reliable, strong anti-interference, transfer of distance, circuit the advantages of small size, meet different needs of life, and has a broad development prospects.With microelectronics technology, wireless technology development by starting a cable the bell to now wireless the doorbell, and have to intelligent digital the doorbell, visible interphone the doorbell transition, the speed of development constantly has soared, our task is still a long-term task.KEY WORDS：Wireless doorbell; Pulse modulation; Crystals frequency stability;目录中文摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．Ⅰ英文摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．Ⅱ1 绪论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１1.1开发无线门铃的背景．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２1.2 无线门铃的发展前景．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1.3 本文主要研究目的．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 无线门铃总体方案设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.1系统结构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.2功能简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 硬件电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.1 发射板电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.2 电路设计的其他方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.3 方案的比较．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.4 硬件可靠性及抗干扰．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.5 编码调制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.6 实物展示．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 电路设计软件相关介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4.1 Altium Designer的主要特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4.2 Altium Designer的优势．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 元件的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.1三极管的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.1.1辨别三极管的方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.1.2三极管的作用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.2晶振的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.3电感的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.3.1 电感线圈．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4.3.2天线的工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.4 LED灯的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.5电容的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6电路板制作及调试问题．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.1 Altium Designer常见问题．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.2 焊接注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.3 电路板调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7心得体会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．致谢．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．附录１．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．附录２．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．附录３．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 绪论无线门铃又称无线遥控门铃或遥控门铃，不需要布线，安装简单灵活，但是传送距离受现场的环境影响较大。

无线门铃工作原理
无线门铃工作原理是通过无线技术实现远程传输信号的一种门铃系统。

主要原理包括以下几个步骤：
1. 发送端工作原理：无线门铃的发送端一般由按钮和无线传输模块组成。

当按下按钮时，按钮内部触发电路会将信号转化为电信号。

然后，电信号经过处理并通过无线传输模块转化为无线信号。

这些无线信号会以无线电波的形式发送出去。

2. 无线传输原理：无线门铃的无线传输一般采用无线电波进行传输。

传输方式可以是无线电频率调制，如调频（FM）或调
幅（AM），也可以是其他无线传输技术，如蓝牙或Wi-Fi。

无线传输模块可以将电信号转化为对应的无线信号，并通过天线将无线信号发送出去。

3. 接收端工作原理：接收端一般由接收模块和扬声器组成。

接收模块通过天线接收到发送端发送的无线信号，并将无线信号转化为电信号。

转化后的电信号被传输到扬声器，在扬声器中转化为声音信号并输出。

4. 电源供应：无线门铃的发送端和接收端一般都需要电源供应。

发送端可以使用电池或电源适配器作为电源，而接收端一般需要接入电源插座以保证稳定的电力供应。

综上所述，无线门铃的工作原理是通过发送端将按下按钮产生的电信号经过无线传输模块转化为无线信号，然后通过无线电
波传输到接收端。

接收端将接收到的无线信号通过接收模块转化为电信号，并最终在扬声器中转化为声音信号输出。

1 无线电子门铃的基本原理1.1 电路基本原理无线的电子门铃主要包括以下几个主要部分：触发开关，信号发射端，信号接收端，音频功放电路。

当客人来到家门口时，按下触发开关时，会使信号发射端发射出一个调频信号，通过信号接收端对调频信号解调，经过解调后的信号通过音频功放电路发出悦耳的音乐声音，提醒主人有客人来访，主人做出抉择：开门与否。

原理框图如图1-1所示。

图1-1无线门铃原理基本框图1.2 设计与调试要点分析在设计无线控制产品时，由于无线电信号容易受环境因素的干扰，在没有专业设备的前提下，很难制作成功。

另外无线数据传输和有线不同，传输的数据只在短时间内是稳定的，时间稍长便会受到干扰，因此在对数据进行传输时必须采用编码进行传送。

在本电路的设计中，高频部分选用了专用的发射和接收模块，同时数据的编码和解码也用了硬件完成，因此大大提高了制作的成功率。

2 方案的设计方案（一）：运用集成电路组成主要部分电路将电路切割成以下部分：（1 ）信号发射端运用CD4069芯片，NPN管和晶振产生一个特定的调频信号及其外围电路组成信号发射端。

该信号发射端能够根据晶振的筛选频率产生一个特定的调频信号，发射比较稳定，不易受干扰。

（2）信号接收端运用基本的NPN管和一个晶振及其外围电路组成信号接收端。

在里面加一个晶振后会由信号发射端的晶振的筛选频率做出筛选，选出特定的信号频率，进行放大和输入下一级的音频功放电路里面！（3）音频功放电路运用常用的音乐IC芯片及功放组成音频功放电路。

对输入进来的信号产生音乐IC里面所存储的音乐声音！方案（二）：运用收音机的原理做主要电路电路可分为以下几个部分：（1）信号发射端运用4069芯片和NPN管及其外围电路组成一个信号发射端，能产生调频信号，再加上NPN 管组成的射频信号振荡器，使发出去的信号抗干扰能力加强。

（2）信号接收端运用TDA7201T作为信号接收端的主要芯片，本芯片为收音机里面常用芯片，具有抗干扰能力强，波动小，信号稳定等特点，在选频方面很出色！运用NPN管和其外围电路进一步使信号稳定和精确，使送入下一级的信号比较好。

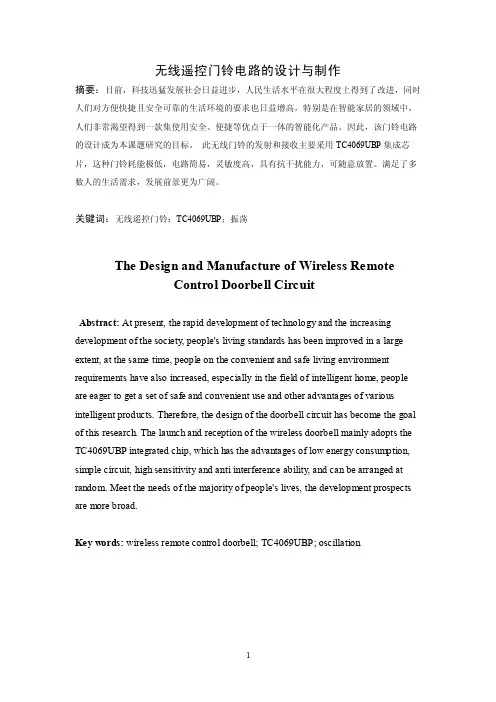

无线遥控门铃电路的设计与制作摘要：目前，科技迅猛发展社会日益进步，人民生活水平在很大程度上得到了改进，同时人们对方便快捷且安全可靠的生活环境的要求也日益增高，特别是在智能家居的领域中，人们非常渴望得到一款集使用安全、便捷等优点于一体的智能化产品。

因此，该门铃电路的设计成为本课题研究的目标。

此无线门铃的发射和接收主要采用TC4069UBP集成芯片，这种门铃耗能极低，电路简易，灵敏度高，具有抗干扰能力，可随意放置。

满足了多数人的生活需求，发展前景更为广阔。

关键词：无线遥控门铃；TC4069UBP；振荡The Design and Manufacture of Wireless RemoteControl Doorbell CircuitAbstract: At present, the rapid development of technology and the increasing development of the society, people's living standards has been improved in a large extent, at the same time, people on the convenient and safe living environment requirements have also increased, especially in the field of intelligent home, people are eager to get a set of safe and convenient use and other advantages of various intelligent products. Therefore, the design of the doorbell circuit has become the goal of this research. The launch and reception of the wireless doorbell mainly adopts the TC4069UBP integrated chip, which has the advantages of low energy consumption, simple circuit, high sensitivity and anti interference ability, and can be arranged at random. Meet the needs of the majority of people's lives, the development prospects are more broad.Key words: wireless remote control doorbell; TC4069UBP; oscillation目录引言 (1)1无线遥控门铃的设计思路 (1)1.1系统结构 (2)2系统的工作原理 (2)2.1 TC4069UBP芯片简介 (2)2.2反相器原理 (3)2.3发射器原理 (4)2.4接收器原理 (6)3 硬件的可靠性及抗干扰性设计 (7)4系统硬件电路设计 (8)4.1发射单元电路 (8)4.2接收单元电路 (9)4.3单元电路设计的其他方案 (10)5 系统的设计原则与创新思想 (12)6系统的安装与调试 (13)6.1元件说明 (13)6.2元件清单 (14)6.3制作 (16)6.4调试 (17)7成品展示 (17)总结 (18)参考文献 (19)英文摘要 (19)致谢 (20)引言人们生活质量的大幅度提升以及科学技术的迅猛发展，高新技术也日新月异，人们对智能化的居住环境更加青睐，现在不管是居住在农村还是城市的人都越来越喜欢住大房子，但因居住房间与大门口距离较远，常常因为听不到敲门声而耽误事。

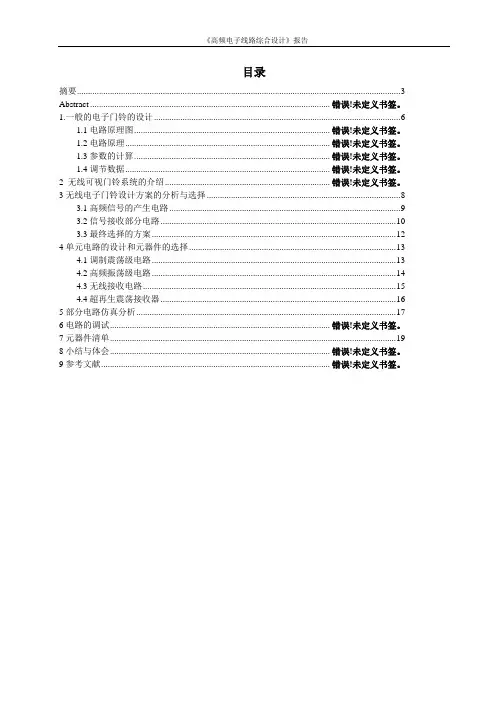

目录摘要 (3)Abstract .............................................................................................. 错误！未定义书签。

1.一般的电子门铃的设计 (6)1.1电路原理图 ............................................................................ 错误！未定义书签。

1.2电路原理................................................................................ 错误！未定义书签。

1.3参数的计算 ............................................................................ 错误！未定义书签。

1.4调节数据................................................................................ 错误！未定义书签。

2 无线可视门铃系统的介绍 ................................................................ 错误！未定义书签。

3无线电子门铃设计方案的分析与选择 .. (8)3.1高频信号的产生电路 (9)3.2信号接收部分电路 (10)3.3最终选择的方案 (12)4单元电路的设计和元器件的选择 (13)4.1调制震荡级电路 (13)4.2高频振荡级电路 (14)4.3无线接收电路 (15)4.4超再生震荡接收器 (16)5部分电路仿真分析 (17)6电路的调试...................................................................................... 错误！未定义书签。

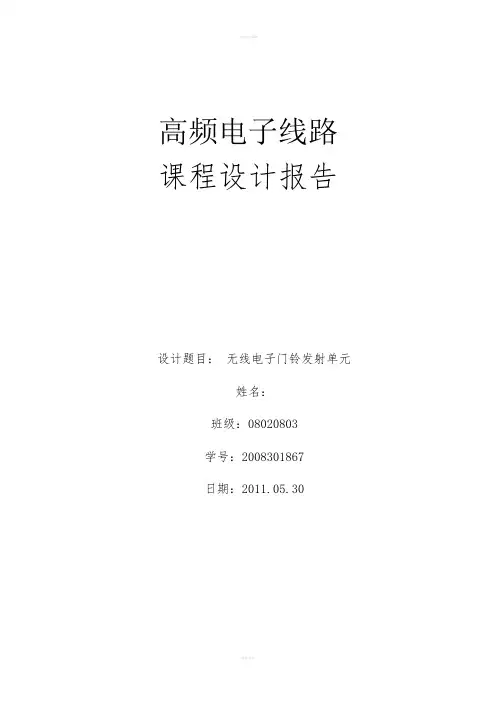

高频电子线路课程设计报告设计题目：无线电子门铃发射单元姓名：班级：08020803学号：2008301867日期：2011.05.30高频电子线路课程设计报告一、设计题目无线电子门铃发射单元二、设计要求1、产生基带振荡信号，频率：1kHz。

2、发射载波频率：30MHz。

3、调制方式：调幅。

4、发射频率小于0.1W。

5、直流12V供电。

三、设计原理原理框图1、1KHZ调制信号由555定时器产生2、30MHZ载波信号由电容三点式产生3、调幅为晶体三极管基极调幅完整原理图原理叙述电路由上述1、2、3共三个部分组成。

由555定时器产生1000HZ的矩形基波，再由电容三点式振荡电路产生30MHZ的正弦波，电路最后部分是由三极管基极调幅从而实现基波控制载波的幅度，产生符合设计指标的信号。

四、电路设计555定时器生成基带振荡频率a．电路图原理：555定时器由二个比较器，一个RS触发器，其中R和S高电平有效，以及集电极开路输出的泄放三极管组成。

利用它可以方便的接成施密特触发器、单稳态触发器和多谐振荡器。

本次设计是用555定时器构成的多谐振荡电路。

图中R1，R2，C是定时元件。

Cf电容是10nF起滤波作用。

通过调节R1，R2，C可以获得想要的矩形方波的占空比以及频率。

所得结果如下图。

b．测试结果：测试频率测试波形电容三点式生成30MHZ载波a．电路原理：电容三点式电路是采用LC谐振回路作为相移网络的LC正弦波振荡器最广泛的应用。

图中R3，R4，R5是分压式偏置电阻，C9， C10是隔直电容。

L5，C7，C8是并联谐振回路。

三极管基极通过C10交流接地。

三极管由偏置电路设置合适的静态工作点，以保证起振时工作在放大区，提供足够的增益，满足振幅起振条件。

起振后，振幅增长，直到三极管开始呈现非线性放大特性时，放大器的增益将随振荡振幅增大而减小。

同时，偏置电路产生的自给偏置效应有加速增益的下降，从而提高了振荡振幅的稳定性。

合肥学院通信技术创新课程设计报告题目：无线遥控门铃的设计与制作系别：电子信息与电气工程系专业：_____ 通信工程 __ ______ 班级： 09通信（2）班学号： 0905071020/0905071026/0905072008 姓名：杜宗文/刘畅/刘智导师：___ ___ 顾涓涓______ ___ _ 成绩： __ ____________ _2013年 1 月 5日课程设计任务书课程设计开题报告目录摘要 (1)1 无线门铃设计方案分析与论证 (1)1.1电路整体分析 (1)1.2 各模块分析 (2)1.3 设计与调试要点分析 (3)2 设计方案选择与分析 (3)2.1方案设计 (3)2.2方案比较 (4)3 系统原理分析 (4)3.1接收模块原理分析 (4)3.2发射模块原理分析 (5)4 设计内容 (7)4.1 CD4069芯片介绍 (7)4.2 发射部分缓冲级 (7)5 仿真结果 (8)6 焊接与测试 (10)6.1焊接时的注意事项 (10)6.2焊接发射端 (10)6.3焊接接收端 (12)6.4调试过程 (12)6.5测试结果 (12)7 心得体会 (13)8 元件清单 (14)9 参考文献 (15)无线遥控门铃的设计与制作摘要随着微电子技术、无线技术和网络技术的飞速发展以及人们生活水平的大幅度提高，人们对居住环境的安全、方便提出了越来越高的要求，尤其是在智能化住宅中，人们迫切需要一种不仅安全可靠、使用方便等优点于一体的智能门铃产品，因此无线遥控音乐门铃系统的设计成为本课题研究的目标。

本文介绍了一种新型无线遥控音乐门铃,它采用具有编码功能的遥控发射-接收专用集成电路.结合高音质机电式音乐门铃做声源,成为一种声音动听、门铃按钮与声源之间免去连线、安装方便的新型遥控高音质门铃.这种门铃具有功耗低,电路简单可靠,抗干扰能力强,遥控距离远,电路体积小等优点,其接收电路连同机电式音乐门铃为一体,使声音悦耳动听，满足不同人的生活需要，具有广阔的发展前景.随着微电子技术、无线技术的发展，由开始的按钮门铃到现在的可视对讲门铃、智能数码门铃，发展速度不断飚升。

无线门铃的工作原理
无线门铃的工作原理是由发送器和接收器组成。

发送器一般安装在门外，接收器安装在室内，两者之间通过无线信号进行通信。

当有人按下门外的按钮时，发送器会发射出无线信号。

这个信号经过空气中的电磁波传播到接收器，接收器接收到信号后会发出声音或闪光等提示。

发送器和接收器之间的无线通信通常采用无线电频段，如2.4GHz或433MHz等。

无线门铃通常采
用的通信协议包括ASK（直接键控调制）或FSK（频移键控
调制）等。

无线门铃的发送器一般由按钮和发射电路组成。

当按下按钮时，发射电路会产生一段时间内的电信号，这个信号会经过放大和调制等处理后发射出去。

接收器一般由接收电路、解调器和音频放大器等组成。

接收电路负责接收与发送器相匹配的信号，并将信号传递给解调器。

解调器会将信号转换成声音或闪光等可感知的形式，然后经过音频放大器放大后输出。

无线门铃的工作原理类似于无线遥控器，通过无线信号的发送和接收实现门铃的功能。

由于采用无线通信，无线门铃安装非常方便，不需布线，可以根据需要进行移动和调整。

同时，在无线门铃的设计中，还考虑了信号稳定性、抗干扰能力和电池寿命等因素，以确保其正常工作和长时间使用。

无线音乐门铃一无线音乐门铃的原理该无线音乐门铃用TC4069UBP集成块来作发射和接收主电路，（已编码）该电路用先进的脉码调制发射及石英晶振稳频技术，接收由解调、放大、整形、声响电路组成，性能稳定，遥控距离远，功耗低等特点。

发射器由调制振荡级和高频振荡级两级组成。

调制级电路由一块TC4069UBP和32.768KHz晶体完成，TC4069UBP是6反相器。

所谓反相器，就是么相器都有两端，输入端是高电平时输出端就转为低电平，输入端是低电平时输出端就为高电平，输入和输出端的电平总是相反。

如图1脚和2脚为第一个反相器，本文称反相器1，之后称反相器2、3、……，总共TC4069UBP有六个。

发射器开关按下时，反相器1和2及相关元件组成振荡发生器，产生32.768KHz低频信号。

过程：反相器1的1脚开始为低电平，2脚就是高电平，4脚也为高电平。

2脚的高电平经R2对晶体X1充电，充电电流经R2-X1-反相器2的4脚到负极。

充电时间由X1决定，等效电容为200P。

由于X1的充电，X1上的电压逐渐上升，左正右负，当升至反相器1的翻转电平时，2脚就由原来的高电平转为低电平，4脚也同时转为低电平。

X1开始放电，放电通路为R2-反相器1的2脚-负极。

放电后X1上的电位降低，到一定程度时1脚降为低电平了，输出端又翻转成高电平，再次对X1充电，至此已完成一个充放电过程，即一个振荡周期，4脚输出一次低高变化的电平。

之后振荡一直持续下去，反相器2的4脚就会一直输出高低不断变化的电平信号。

这个信号的频率由晶体；决定，为32.768kHz。

上面解说的过程在电路实际工作时完成得极快。

反相器1和反相器2用于产生振荡信号，反相器3~6并联使用，构成输出控制，能提供20-30mA的灌入电流。

反相器3~6的输出端接在发射管Q1的发射极对Q1进行调幅，向外发射电磁波。

Q1、L1、C3和6P电容组成高频振荡器，振荡频率由印刷电感L1和C3及三极管的集电结电容决定。

第八单元无线门铃设计实践一实验目的1、掌握无线门铃原理，设计无线门铃电路图。

2、掌握无线门铃原理图绘制和印刷电路板绘制方法。

二实验项目1、设计无线门铃电路图。

2、绘制无线门铃原理图。

3、绘制无线门铃印刷电路板图。

三实验步骤1、无线门铃发送端原理图设计(1)启动AD，将光标移到菜单File-New-Project-PCB Project处，单击鼠标左键，选择设计项目路径及项目名称后，建立门铃电路工程，可命名为门铃电路.PrjPCB。

单击File-New-Schematic后，建立无线门铃发送端电路板原理图，可重命名为门铃电路发送原理图.SchDoc。

如图8-1所示。

图8-1 项目建立完成窗口(2)按照图8-2绘制无线门铃发送端原理图。

图8-2 无线门铃电路发送端原理图2、封装设计常见的原件封装类型如下所示：集成电路：DIP8、DIP14、DIP16、PGA、PLCC；电阻原件：AXIAL0.3~1.0；电容原件：RAD0.1~0.4；二极管原件：DIODE0.4、DIODE0.7；三极管原件：TO-46、TO-92、TO-126、TO-220。

本原理图中，自制的原件可以指定自制封装，自制封装不改变原库里的封装。

将光标移到菜单File-New-Library-PCB Library，建立封装库，可重命名为PcbLib1.PCBLib。

可调电感T1需要自制封装如图8-3所示。

图8-3 自制可调电感T1封装天线自制封装如图8-4所示。

图8-4 自制天线封装发光二极管LED M3绿自制封装如图8-5所示。

图8-5 发光二极管LED M3绿封装3、设计印刷电路板(1)新建PCB文档单击File-New-PCB后，建立无线门铃电路板文档，可重命名为PCB发送.PcbDoc。

在原理图中选择Design→Update PCB Document PCB发送.PcbDoc，依次点击Validate Changes和Execute Changes，将所有原件及连接关系按一定顺序排列在PCB图中。

于红外传感器的无线监控报警系统设计2008/1/22/09:58 来源：电子产品世界本设计旨在制作出一种功能强大的报警系统，在出现紧急情况时能及时通知当事人，即便其不在现场附近，并自动呼叫报警。

相比普通的报警器，本设计将重点放在远程语音报警上，只要接上适当的传感器就可组成防盗报警、火灾报警、煤气泄露报警等多功能报警系统，并附加实现一些智能控制功能，赋予报警系统更强大和完整的功能，以满足人们对安全报警的需求。

本系统基于电话网络但是与电话互相独立不会影响电话的正常使用，并通过语音提示操作，人机交互友好。

原文位置系统原理及系统框图原文位置本系统主要包括电话自动摘机和挂机电路，DTMF信号收发电路，语音提示电路，报警电路，键盘显示电路，人体信号检测电路，编码电路，无线发射电路，以及作为主核心的单片机控制电路，系统结构框图如图1所示。

我们设定报警部分为本系统主体工作部分，即实时监控房内安全情况，在软件上表现为主循环，当有振铃信号或设定信号时才中断去执行相应操作。

在此我们需要对人体的红外辐射敏感并且抗干扰(如小动物等)的传感器，为此我们选用被动式热释电红外探测器，并在它的辐射照面覆盖特殊的菲尼尔滤光片，使环境的干扰受到明显的控制作用。

设定部分的功能是存储报警时需要拨打的号码，并设定主人身份验证密码。

为了系统的简洁采用液晶屏显示。

图1系统结构框图点击此处查看全部新闻图片当红外线人体检测电路检测到有人体入侵时，编码电路将该检测探头的地址编码，并且经过无线发射电路将检测到有人体入侵的探头的地址发送给无线接收电路，经CPU译码后，LED显示报警地址，同时发出声光报警或者向主任拨打预先设定的电话进行报警。

信号检测电路信号检测电路主要由热释电红外检测探头SD02和BISS0001信号处理电路组成。

信号检测电路如图2所示。

配以滤波镜片和阻抗匹配用场效应管组成的热释电红外传感器，以非接触方式检测出来自人体的红外辐射并将其转换成电信号，经BISS0001中的运放N1的前置放大、运算放大器N2的第二级放大，将直流电位抬高为内置电压Um后送到由比较器N4、N5组成的双向鉴幅器，检出有效触发信号Us。
