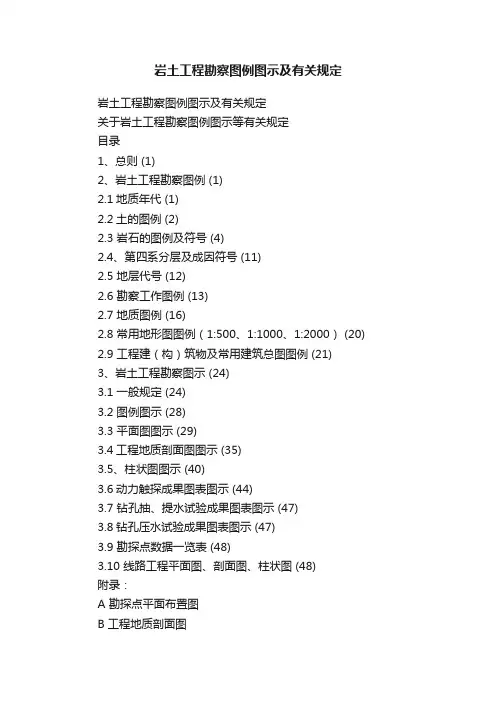

关于岩土工程勘察图例图示等有关规定目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例(1:500、1:1000、1:2000) (11)2.9 工程建(构)筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标n(侏罗系下统南园组数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J3组)、J2s1(侏罗系中统沙溪庙组第一段)2.1.22.2土的图例2.3 岩石的图例及符号2.3.1 岩石图例2.4、第四系分层及成因符号2.4.1第四系成因符号2.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应符合图例2.1.2。

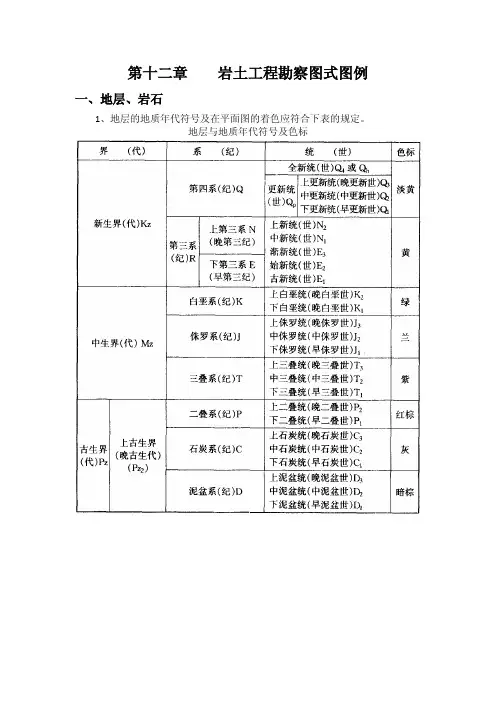

第十二章岩土工程勘察图式图例一、地层、岩石1、地层的地质年代符号及在平面图的着色应符合下表的规定。
地层与地质年代符号及色标2、第四系地层成因类型符号及在平面图上的着色应符合下表的规定。
3、沉积岩、变质岩、岩浆岩的符号应分别符合下表1、2、3的规定。
沉积岩和变质岩在平面图上应按其地质年代着色,岩浆岩在平面图上着色应符合下表3的规定表1 沉积岩符号表2 变质岩符号表3 岩浆岩符号及色标二、图例、符号1、沉积岩应根据岩性采用下列图例:2、岩浆岩应根据岩性采用下列图例:3、变质岩应根据岩性采用下列图列:4、第四系地层应按言行采用下列图例:5、第四系地层中的包含物应采用下列图例表示:6、剖面图上构造岩7、层理、片理等层状构造形迹应采用下列图例或符号;8、褶皱构造应采用下列图例或符号;9、断层构造应采用下列图例或符号;注:1、断层图例中箭头表示断层面倾向、倾角,短线表示下降盘;2、地裂缝可参照断层图例采用。
10、节理、裂隙等不连续结构面应采用下列图例或符号;11、河流、湖泊、海鲜地貌形态应采用下例图里;12、冰川地貌形态应采用下列图例:13、岩溶地貌形态采用下列图例:14、风蚀(成)地貌形态应采用下列图例:15、火山地貌形态应采用下列图例:16、不良地质现象应采用下列图例:17、在平面图上表示勘察工作手段、位置及其他信息应采用下列图例:注:在1个勘探点上使用多种勘探测试手段时,可将图例组合表示。
18、在剖面图上表示勘察手段、位置及其他信息应采用下列图例:19、在平面图上进行工程地质分区时应采用下列图例:三、图式、表式1、岩土工程勘察报告书所附图的格式宜采用图的格式综合工程地质图图式黄土湿陷性分区图图式地下水位等高线图图式岩层顶面等高线图图式工程地质剖面图图式载荷试验综合资料。
关于岩土工程勘察图例图示的规定2004年9月20日稿目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (5)2.3 岩石的图例及符号 (6)2.4、第四系分层及成因符号 (9)2.5 地层代号 (9)2.6 勘察工作图例 (10)2.7 地质图例 (12)2.8 常用地形图图例(1:500、1:1000、1:2000) (15)2.9 工程建(构)筑物及常用建筑总图图例 (16)3、岩土工程勘察图示 (18)3.1 一般规定 (18)3.2 图例图示 (20)3.3 平面图图示 (20)3.4工程地质剖面图图示 (23)3.5、柱状图图示 (26)3.6动力触探成果图表图示 (28)3.7 钻孔抽、提水试验成果图表图示 (29)3.8钻孔压水试验成果图表图示 (30)3.9 勘探点数据一览表 (30)3.10 线路工程平面图、剖面图、柱状图 (30)附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于重庆市建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J2s(侏罗系中统沙溪庙组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应符合图例2.1.2。
关于岩土工程勘察图例图示的规定2004年9月20日稿目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (5)2.3 岩石的图例及符号 (6)2.4、第四系分层及成因符号 (9)2.5 地层代号 (9)2.6 勘察工作图例 (10)2.7 地质图例 (12)2.8 常用地形图图例(1:500、1:1000、1:2000) (15)2.9 工程建(构)筑物及常用建筑总图图例 (16)3、岩土工程勘察图示 (18)3.1 一般规定 (18)3.2 图例图示 (20)3.3 平面图图示 (20)3.4工程地质剖面图图示 (23)3.5、柱状图图示 (26)3.6动力触探成果图表图示 (28)3.7 钻孔抽、提水试验成果图表图示 (29)3.8钻孔压水试验成果图表图示 (30)3.9 勘探点数据一览表 (30)3.10 线路工程平面图、剖面图、柱状图 (30)附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于重庆市建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J2s(侏罗系中统沙溪庙组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应符合图例2.1.2。
关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例(1:500、1:1000、1:2000) (11)2.9 工程建(构)筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应符合图例2.1.2。
关于岩土工程勘察图例图示等有关规定1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2 土的图例 (2)2.3岩石的图例及符号 (5)2.4、第四系分层及成因符号 (10)2.5地层代号 (11)2.6勘察工作图例 (11)2.7地质图例 (14)2.8 常用地形图图例(1:500、1:1000、1:2000) (17)2.9工程建(构)筑物及常用建筑总图图例 (18)3、岩土工程勘察图示 (20)3.1 一般规定 (20)3.2图例图示 (24)3.3平面图图示 (25)3.4工程地质剖面图图示 (28)3.5、柱状图图示 (32)3.6动力触探成果图表图示 (36)3.7钻孔抽、提水试验成果图表图示 (38)3.8钻孔压水试验成果图表图示 (39)3.9勘探点数据一览表 (39)3.10线路工程平面图、剖面图、柱状图 (40)附录:A勘探点平面布置图B工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2本规定适用于建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J s n (侏罗系下统南园组组)、J2S1(侏罗系中统沙溪庙组第一段)2.2 土的图例2.32.3.1岩石图例、i~f 沉积2.4、第四系分层及成因符号2.4.1第四系成因符号2.5地层代号2.5.1 在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质 时代、岩石符号组成,两者用“-”相连,地质年代应符合图例2.1.2 o 女口: J 2S-MS(侏罗系中统沙溪庙组泥岩)、T i j 3-Ls (三叠系下统嘉陵江组第三段灰岩)。
岩土工程勘察图例图示公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)土的图例岩石的图例及符号、第四系分层及成因符号2.4.1地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应符合图例。
如:J2s-Ms(侏罗系中统沙溪庙组泥岩)、T1j3-Ls(三叠系下统嘉陵江组第三段灰岩)。
土层的地层代号由地质时代、第四系成因组成,当第四系成因有多种时可用“+”相连表示,如Q4el+dl(第四系全新统残坡积)、如Q3al+pl(第四系更新统冲洪积)勘察工作图例地质图例常用地形图图例(1:500、1:1000、1:2000)工程建(构)筑物及常用建筑总图图例3、岩土工程勘察图示一般规定3.1.1 图纸幅面规格与图纸编排3.1.1.1图纸幅面图纸幅面及图框尺寸应符合表3.1.1.1的规定,图纸的装订边宜留25mm,图框外白边10mm。
关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应2s-Ms(侏罗系中统沙溪庙组泥岩)、T1j3-Ls(三叠系下统嘉陵江组第三段灰岩)。
土层的地层代号由地质时代、第四系成因组成,当第四系成因有多种时可用“+”相连表示,如Q4el+dl(第四系全新统残坡积)、如Q3al+pl(第四系更新统冲洪积)2.6 勘察工作图例2.7 地质图例2.8 常用地形图图例(1:500、1:1000、1:2000)2.9 工程建(构)筑物及常用建筑总图图例3、岩土工程勘察图示3.1 一般规定3.1.1 图纸幅面规格与图纸编排3.1.1.1图纸幅面图纸幅面及图框尺寸应符合表3.1.1.1的规定,图纸的装订边宜留25mm,图框外白边10mm。
关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例(1:500、1:1000、1:2000) (11)2.9 工程建(构)筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应符合图例2.1.2。
关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例(1:500、1:1000、1:2000) (11)2.9 工程建(构)筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应符合图例2.1.2。
岩土工程勘察图例图示及有关规定岩土工程勘察图例图示及有关规定关于岩土工程勘察图例图示等有关规定目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (4)2.4、第四系分层及成因符号 (11)2.5 地层代号 (12)2.6 勘察工作图例 (13)2.7 地质图例 (16)2.8 常用地形图图例(1:500、1:1000、1:2000) (20)2.9 工程建(构)筑物及常用建筑总图图例 (21)3、岩土工程勘察图示 (24)3.1 一般规定 (24)3.2 图例图示 (28)3.3 平面图图示 (29)3.4工程地质剖面图图示 (35)3.5、柱状图图示 (40)3.6动力触探成果图表图示 (44)3.7 钻孔抽、提水试验成果图表图示 (47)3.8钻孔压水试验成果图表图示 (47)3.9 勘探点数据一览表 (48)3.10 线路工程平面图、剖面图、柱状图 (48)附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2.1.2 地质年代符号表符号说明备注Q4第四系全新统Q3第四系上更新统Q2第四系中更新统Q1第四系下更新统岩层见省标2.2土的图例图例说明使用范围备注耕植土剖面图柱状图素填土剖面图柱状图斜线倾角45o,线间距2.5mm杂填土剖面图柱状图斜线倾角45o,线间距2.5mm粘土剖面图柱状图斜线倾角45o,线间距2.5mm粉质粘土剖面图柱状图斜线倾角45o,线间距2.5mm粉土剖面图柱状图斜线倾角45o,线间距2.5mmf粉砂剖面图柱状图x细砂剖面图柱状图z中砂剖面图柱状图c粗砂剖面图柱状图l砾砂剖面图柱状图圆砾剖面图柱状图角砾剖面图柱状图卵石剖面图柱状图碎石剖面图柱状图漂石剖面图柱状图块石剖面图柱状图淤泥剖面图柱状图h红粘土剖面图柱状图泥炭土剖面图柱状图淤泥质粘土剖面图柱状图淤泥质粉质粘土剖面图柱状图淤泥质粉土剖面图柱状图2.3 岩石的图例及符号2.3.1 岩石图例岩图例符号说使用备注石类别明范围沉积Cg 砾岩剖面图柱状水平线间距2.5mm 岩Br 角砾岩剖面图柱状图水平线间距2.5mm Ss 砂岩剖面图柱状图水平线间距2.5mm St 粉砂岩剖面图柱状图水平线间距2.5mm As 泥质粉砂岩剖面柱状水平线间距2.5mm 图沉Ar 长石砂岩剖面图柱状图水平线间距2.5mm Cas 钙质砂岩剖面图柱状图水平线间距2.5mm Fe FeFeFeFe FeFe Fe Fs 铁质砂岩剖面图图水平线间距2.5mm 积Ms 泥岩剖面图柱状图水平线间距2.5mm Sm 砂质泥岩剖面图柱状图水平线间距2.5mm Sh 页岩剖面图柱状图水平线间距1mm Cs 炭质页岩剖面图柱状水平线间距2mm岩Sis 硅质页岩剖面图柱状图水平线间距2mm Ml 泥灰岩剖面图柱状图水平线间距2.5mm Ml 灰岩剖面图柱状图水平线间距2.5mm Dm 白云质灰剖面图距2.5mm 岩柱状图Bl 角砾状灰岩剖面图柱状图水平线间距2.5mm 燧石灰岩剖面图柱状图水平线间距2.5mm Dol 白云岩剖面图柱状图水平线间距2.5mm 沉白云岩剖面图柱状图水平线间距2.5mm积石膏剖面图柱状图岩煤层剖面图柱状图Q 石英岩剖面图柱状图Sl 硅质灰岩剖面图柱状图变Ma 大理岩剖面图图Gn 片麻岩剖面图柱状图质Sc 片岩剖面图柱状图Sl 板岩剖面图柱状图岩Ph 千枚岩剖面图柱状图Ml 糜棱岩剖面图柱状图Fb 断层角砾岩剖面图图岩βμ辉绿岩剖面图柱状图浆υ辉长岩剖面图柱状图岩δ闪长岩剖面图柱状图岩浆岩β玄武岩剖面图柱状2.4、第四系分层及成因符号2.4.1第四系成因符号成因符号说明备注Q ml人工堆积Q al冲积Q pl洪积Q dl坡积Q el残积Q eol风积Q l湖积Q sef 泥石流堆积Q h沼泽沉积Q m海相沉积Q mc 海陆交互沉积Q gl冰积Q fgl冰水沉积Q b火山沉积Q del滑坡堆积Q col崩积Q o生物沉积Q ch化学沉积Q pr 成因不明沉积2.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应符合图例2.1.2。
关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例(1:500、1:1000、1:2000) (11)2.9 工程建(构)筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应符合图例2.1.2。
关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例(1:500、1:1000、1:2000) (11)2.9 工程建(构)筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应符合图例2.1.2。
关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例(1:500、1:1000、1:2000) (11)2.9 工程建(构)筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J3n(侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2.2土的图例2.3 岩石的图例及符号2.4、第四系分层及成因符号2.4.12.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应符合图例2.1.2。
关于岩土工程勘察图例图示的规定2004年9月20日稿目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (5)2.3 岩石的图例及符号 (6)2.4、第四系分层及成因符号 (9)2.5 地层代号 (9)2.6 勘察工作图例 (10)2.7 地质图例 (12)2.8 常用地形图图例(1:500、1:1000、1:2000) (15)2.9 工程建(构)筑物及常用建筑总图图例 (16)3、岩土工程勘察图示 (18)3.1 一般规定 (18)3.2 图例图示 (20)3.3 平面图图示 (20)3.4工程地质剖面图图示 (23)3.5、柱状图图示 (26)3.6动力触探成果图表图示 (28)3.7 钻孔抽、提水试验成果图表图示 (29)3.8钻孔压水试验成果图表图示 (30)3.9 勘探点数据一览表 (30)3.10 线路工程平面图、剖面图、柱状图 (30)附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示,制定本规定。
1.0.2 本规定适用于重庆市建筑工程和市政工程岩土工程勘察计算机制图,其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外,还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段,系的第一个字母使用正体大写,其下标数字表示统,其后小写斜体字母表示组,组后的数字上标表示段,如:J2s(侏罗系中统沙溪庙组)、J2s1(侏罗系中统沙溪庙组第一段)2.1.2 地质年代符号表2.2土的图例2.3 岩石的图例及符号2.3.1 岩石图例2.4、第四系分层及成因符号2.4.1第四系成因符号2.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号,岩石的地层代号由地质时代、岩石符号组成,两者用“-”相连,地质年代应符合图例2.1.2。
如:J2s-Ms(侏罗系中统沙溪庙组泥岩)、T1j3-Ls(三叠系下统嘉陵江组第三段灰岩)。
土层的地层代号由地质时代、第四系成因组成,当第四系成因有多种时可用“+”相连表示,如Q4el+dl(第四系全新统残坡积)、如Q3al+pl(第四系更新统冲洪积)2.6 勘察工作图例2.7 地质图例2.8 常用地形图图例(1:500、1:1000、1:2000)2.9 工程建(构)筑物及常用建筑总图图例3、岩土工程勘察图示3.1 一般规定3.1.1 图纸幅面规格与图纸编排3.1.1.1图纸幅面图纸幅面及图框尺寸应符合表3.1.1.1的规定,图纸的装订边宜留25mm,图框外白边10mm。
表3.1.1.1 图纸常用幅面3.1.1.2 当图纸内容用标准不能放下时,图纸的长边可加长,长边加长应符合表3.1.1.2的模数。
表3.1.1.2 图纸长边加长尺寸(mm)3.1.1.3 图纸以短边作为垂直边称为横式,以短边作水平边称为立式。
一般平面图、剖面图宜采用横式,柱状图宜采用立式,必要时可根据需要选择横式或立式。
3.1.1.4 岩土工程勘察图件除平面图外基本幅面宜采用A4、A3、A3加长规格。
当长度和宽度均需超过A3时,可采用A2、A1、A0。
平面图当幅面长度及宽度小于A0时应符合本条规定,当超过A0时可根据实际需要来确定。
3.1.1.5 岩土工程勘察图件宜编排图号及顺序号,编排顺序宜按平面图、剖面图、柱状图、原位测试图表、水文测试图表来编排。
3.1.1.6 岩土工程勘察图件图号平面图宜按下列规定编排如:2-5、2-05、02-005图类号该图类的图号图类号:使用阿拉伯数字,平面图、剖面图、柱状图、原位测试图表应分别编图类号,若图类号最大数超过两位数,不足最大位数者应向前补“0”达最大位数,如02。
图序号:使用阿拉伯数字,各类图应单独编排,若图序号最大数超过两位数,不足最大位数者应向前补“0”达最大位数。
3.1.1.7 岩土工程勘察所有的图件应从头至尾编排顺序号,顺序号使用阿拉伯数字,若顺序号最大数超过两位数,不足最大位数的顺序号应向前补“0”达最大位数。
3.1.2 图线3.1.2.1 线条规格宜符合表3.1.2.1规定。
表3.1.2.1 线条规格表3.1.2.2 虚线与虚线或虚线与其他图线交接时,应是线段交接。
虚线为实线的延长线时,不得与实线连接。
3.1.2.3 图线不得与文字、数字或符号重叠、混淆,不可避免时,应首先保证文字的清晰。
3.1.3 字体3.1.3.1 图表上的字体规格,应与图幅协调,主次分明。
汉字宜采用长仿宋体或宋体。
除地层及岩石代号以外的拉丁字母和希腊字母,物理量主体符号应用用印刷斜体,上下标采用印刷正体;非物理量的代号、书写符号、计量单位应采用印刷正体。
地层代号及岩性代号的字体应符合第2.5条中对图例的规定。
3.1.3.2 汉字字体\拉丁字母、希腊字母、数字字体规格宜符合表3.1.3.2字高规定。
如需更大的字,其高度应按√2 的比值递增。
表3.1.3.2 字体规格表3.1.3.3 图名、标题、图册封面等汉字也可书写成其他字体,但应易于辨认。
3.1.3.4 汉字的简化字书写,必须符合国务院公布的《汉字简化方案》和有关规定3.2 图例图示3.2.1 图例宜单独成页,当平面图图幅较大时应在平面图中单独放置图例。
3.2.2 图例编排应符合下列规定:图例说明图例外框使用0.25mm 实线绘制,尺寸15×10mm ,图例说明字高3.5mm 3.2.3 图例纵横排列应均匀充满摆放图例的范围。
3.3 平面图图示3.3.1 勘探点平面布置图内容应符合CECS99-88第5.3.1条及《建筑工程勘察文件编制深度规XXXXXXXX定》规定。
3.3.2平面图地形底图应为能表示勘察阶段地形现状的地形图。
3.3.3 比例3.3.3.1 勘探点平面布置图比例应满足《岩土工程勘察规范》(GB50021-2001)的要求,各勘察阶段选用相应的比例,宜采用1:500、1:1000、1:2000,比例应根据需要和精度要求选用。
3.3.3.2 平面图中比例的表示的符号为“:”,比例应以阿拉伯数字表示形式,如:1:500、1:1000等。
比例注写应放在标题图名的左侧,与标题图名基准线平齐并相隔两个中文字符宽度,比例注写的字高宜比图名的字高小一号。
3.3.3.3 当图幅面积较大或图件可能在使用复制过程中缩小放大时,宜在适当位置绘制线条比例尺并注写相应数据。
3.3.4坐标标注3.3.4.1 平面图应按上北下南方向绘制。
可根据场地形状或布局,可向左或右偏转,但不宜超过45度。
平面图中应绘指北针。
如图3.3.4.23.3.4.2 平面图应以细实线绘制坐标网络(如图3.3.4.2),每隔10cm展绘一坐标网线交叉点,应画成交叉十字线,线长10mm。
坐标线与图廓相接处应绘内外侧绘短线交叉点和坐标线与图廓相接点重合时,应图廓内侧绘5mm短线,否则,坐标线与图廓相接的地方应适当标注坐标数据以方便判读,坐标标注宜采用阿拉伯数字并以公里为单位。
1:200、1:500图取0.01Km (如10.40-21.75),1:1000、1:2000取0.1Km(如10.0-21.0)重庆市独立坐标系。
1956年黄海高程系。
图 3.3.4.2 图框及坐标网格示意图3.3.4.3 平面图应标明采用的坐标系系及高程系统,标注宜在平面图的左下角。
3.3.5 图线3.3.5.1 平面图图线应符合表3.3.3.1规定。
表3.3.5.1 平面线图线宽表3.3.5.2 平面图宜采用黑色绘制,当地形图及勘探点密度较大,图面内容易发生混淆时,地形线可用灰色、勘探点及建(构筑物)可用彩色绘制。
3.3.6 平面图中的剖面方向原则应小于180度,剖面线编号顺序应从上到下,从左到右。
平面图中的勘探点编号顺序也应从上到下,从左到右。
3.3.7 平面图中的剖面线长度应满足评价和使用要求。
3.3.8 平面图签画法应按图3.3.8、图3.3.9所示,应加盖勘察单位技术专用章。
签字区应有单位法人代表、总工程师、审核、项目负责、制图的签字,其余内容可根据管理制度增减。
图3.3.8 图签样式3.3.9 图号区中应包含图号、顺序号、比例尺。
图名位置图3.3.9 图名及图签位置示意图3.3.10 字体应符合表3.3.5规定表3.3.10 平面图字体规格表3.3.11 平面图标题图名应符合下面两种规格之一书写规格一:XXXXXXXX勘探点平面布置图1:500(其中XXXX代表工程名称)书写规格二:勘探点布置平面图1:5003.3.12当平面图图幅较大时,平面图中应单独绘制平面图图例、建(构)筑物一览表、边坡特征表。
3.3.13 当平面图不能表明场地的地理位置时,应附“交通地理位置示意图”。
3.4工程地质剖面图图示3.4.1 工程地质剖面图内容符合CECS99-88之5.4.1及《建筑工程勘察文件编制深度规定》规定。
3.4.2 比例3.4.2.1工程地质剖面图比例应满足《岩土工程勘察规范》(GB50021-2001)的要求,各勘察阶段选用相应的比例,宜采用1:200、,也可采用1:100、1:500、1:1000。
水平比例尺与垂直比例尺宜相同,涉及到边坡的剖面图必须纵横一致。
当纵横比例不相同时,水平与垂直之比不宜大于1/10。
3.4.2.2 工程地质剖面图中比例的表示符号为“:”,比例应以阿拉伯数字表示形式,如:1:200、1:500等。
比例注写应放在标题图名的左侧,与标题图名基准线平齐并相隔两个中文字符宽度,比例的字高宜比图名的字高小一号。
3.4.3 标题图名书写应符合下面的规格:规格一:工程地质剖面图1:200图名及比例1---1’剖面编号规格二:工程地质剖面图图名及比例水平比例尺1:5001---1’剖面编号3.4.4工程地质剖面图图线应符合表3.4.4 规定。
表3.4.4 工程地质剖面图线条规格表3.4.5 工程地质剖面图字体应符合表3.4.5的规定,表3.4.5未包含内容见1条中图例的规格说明。
表3.4.5 剖面图字体规格表3.4.6 剖面图图签宜采用单行条状图签,签字内容必须包含制图、审核、项目负责,其余可根据管理制度增减,如图3.4.6所示。
图3.4.6 图名位置及图签3.4.7 剖面图中,钻孔及分层内容画法如图所示。
