(完整版)从轴承的型号来计算内径尺寸

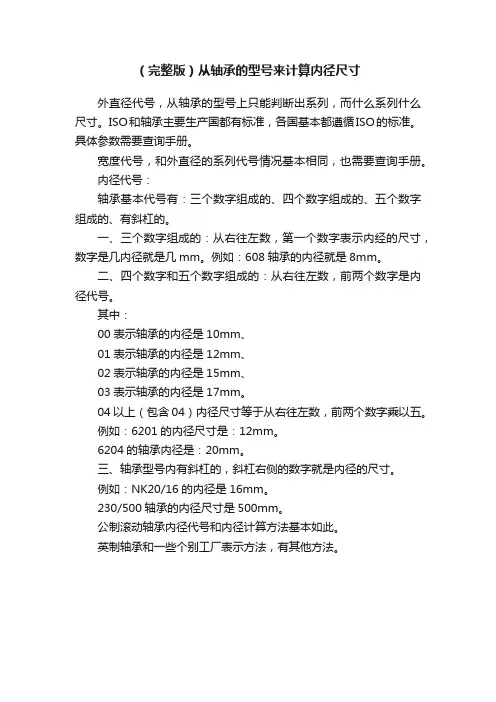

（完整版）从轴承的型号来计算内径尺寸
外直径代号，从轴承的型号上只能判断出系列，而什么系列什么尺寸。

ISO和轴承主要生产国都有标准，各国基本都遵循ISO的标准。

具体参数需要查询手册。

宽度代号，和外直径的系列代号情况基本相同，也需要查询手册。

内径代号：
轴承基本代号有：三个数字组成的、四个数字组成的、五个数字组成的、有斜杠的。

一、三个数字组成的：从右往左数，第一个数字表示内经的尺寸，数字是几内径就是几mm。

例如：608轴承的内径就是8mm。

二、四个数字和五个数字组成的：从右往左数，前两个数字是内径代号。

其中：
00表示轴承的内径是10mm、
01表示轴承的内径是12mm、
02表示轴承的内径是15mm、
03表示轴承的内径是17mm。

04以上（包含04）内径尺寸等于从右往左数，前两个数字乘以五。

例如：6201的内径尺寸是：12mm。

6204的轴承内径是：20mm。

三、轴承型号内有斜杠的，斜杠右侧的数字就是内径的尺寸。

例如：NK20/16的内径是16mm。

230/500轴承的内径尺寸是500mm。

公制滚动轴承内径代号和内径计算方法基本如此。

英制轴承和一些个别工厂表示方法，有其他方法。

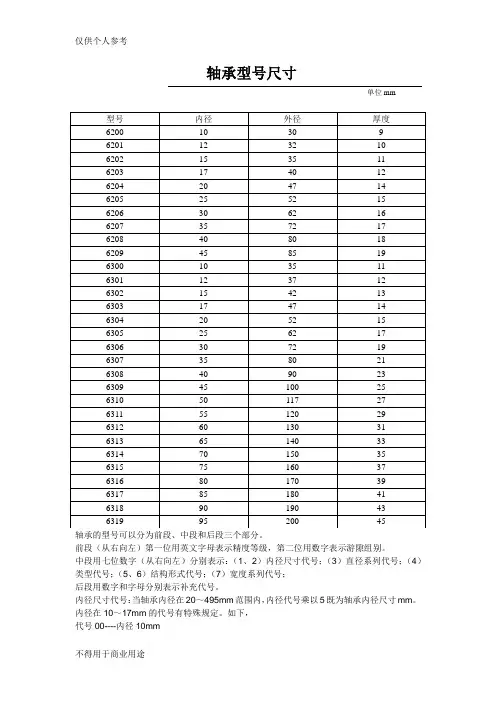

轴承型号尺寸
单位mm
前段（从右向左）第一位用英文字母表示精度等级，第二位用数字表示游隙组别。

中段用七位数字（从右向左）分别表示：（1、2）内径尺寸代号；（3）直径系列代号；（4）类型代号；（5、6）结构形式代号；（7）宽度系列代号；
后段用数字和字母分别表示补充代号。

内径尺寸代号：当轴承内径在20～495mm范围内，内径代号乘以5既为轴承内径尺寸mm。

内径在10～17mm的代号有特殊规定。

如下，
代号00----内径10mm
01----内径12mm
02----内径15mm
03----内径17mm
04～99----内径代号乘5mm
农历二〇〇七年十一月初八下午11时10分
仅供个人用于学习、研究；不得用于商业用途。

For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
以下无正文。

常用轴承内外径型号对照表在制造和机械行业中，轴承是一种常见的零件，广泛应用于各种设备和机械装置中。

轴承的内外径型号对照表对于选用和替换轴承十分重要。

本文将为大家介绍一份常用轴承内外径型号对照表，以便在使用过程中能更加方便和准确地选择合适的轴承型号。

以下是常用轴承内外径型号对照表：型号内径(mm) 外径(mm)6000 10 266001 12 286002 15 326003 17 356004 20 426005 25 476006 30 556007 35 626008 40 686009 45 756010 50 806011 55 906012 60 956013 65 1006014 70 1106015 75 1156016 80 1256017 85 1306018 90 1406019 95 1456020 100 150上述表格列出了一些常用轴承的型号以及对应的内径和外径尺寸。

这些轴承型号广泛应用于各种设备和机械装置，如电机、汽车、电器、工具等。

在使用轴承时，我们需要根据具体的需求和设备要求来选用合适的型号。

轴承的内径决定了其安装在轴上的位置，而外径则决定了其安装在外壳或机座上的位置。

因此，在选用轴承时，确保内径和外径适配是至关重要的。

当需要更大承载能力和速度更高的轴承时，我们可以根据表格中的数据进行选择。

例如，如果我们需要内径为25mm、外径为47mm的轴承，可以选用型号为6005的轴承。

根据具体需求，从对照表中找到合适的型号，是正确选用轴承的基础。

需要注意的是，以上仅是常用轴承内外径型号对照表的一部分。

在实际使用中，还会存在更多不同规格和尺寸的轴承型号，因此，选用轴承时应确保与设备性能和使用要求相匹配。

综上所述，轴承的内外径型号对照表对于选用和替换轴承具有重要意义。

通过合理选择轴承型号，可以确保设备的正常运转和稳定性。

在实际使用中，可以根据需求和设备要求，在常用轴承内外径型号对照表中找到合适的型号，以便选用合适的轴承，并确保其与设备配套。

常规深沟球轴承尺寸对照表深沟球轴承是一种广泛应用于机械设备中的重要零部件，其尺寸的准确对照是确保设备性能和操作安全的必要措施。

本文将为您提供常规深沟球轴承尺寸对照表，以便您在使用和维护轴承时能够准确选择和更换相应的尺寸。

1. 内径尺寸（mm）内径是指深沟球轴承内圈的直径，也是轴承装配于轴上的尺寸。

以下是常见内径尺寸的对照表：- 5mm- 6mm- 8mm- 10mm- 12mm- 15mm- 17mm- 20mm- 25mm- 30mm- 35mm- 45mm- 50mm- 55mm- 60mm- 65mm- 70mm- 75mm- 80mm- 85mm- 90mm- 95mm- 100mm2. 外径尺寸（mm）外径是指深沟球轴承外圈的直径，也是轴承装配于轴承座中的尺寸。

以下是常见外径尺寸的对照表：- 16mm- 19mm- 22mm- 28mm - 30mm - 35mm - 42mm - 47mm - 52mm - 62mm - 72mm - 80mm - 90mm - 100mm - 110mm - 120mm - 130mm - 140mm - 150mm - 160mm - 170mm- 190mm- 200mm3. 宽度尺寸（mm）宽度是指深沟球轴承的厚度，也是轴承承受载荷的关键尺寸。

以下是常见宽度尺寸的对照表：- 5mm- 6mm- 7mm- 8mm- 9mm- 10mm- 11mm- 12mm- 13mm- 14mm- 15mm- 16mm- 17mm- 19mm- 20mm- 21mm- 22mm- 23mm- 24mm- 25mm- 26mm- 27mm- 28mm- 29mm- 30mm4. 其他尺寸参数除了以上三个主要尺寸外，深沟球轴承还有一些其他重要的尺寸参数需要对照，以便正确选用和更换轴承。

这些参数包括：- 倾斜度（Tilting）- 圆度（Roundness）- 高度（Height）- 游隙（Clearance）- 加工精度（Precision）- 轴承材料（Material）总结：深沟球轴承尺寸对照表提供了常规尺寸的参考，但在实际选择和使用中，除了尺寸外，还需要考虑轴承的负荷、转速等参数。

轴承内径外径对照表1. 引言在机械设计与制造中，轴承是一种重要的机械元件，用于支撑和转动机械零件。

常见的轴承类型包括滚动轴承和滑动轴承，它们通过内径和外径来确定与其配合的轴或壳体尺寸。

因此，了解轴承内径和外径的对照关系对于正确选用和安装轴承十分重要。

本文将介绍常见轴承类型的内径外径对照表，方便工程师和设计人员在实际应用中选择合适的轴承尺寸。

2. 滚动轴承2.1 深沟球轴承深沟球轴承是最常见的一种滚动轴承类型，广泛应用于各类机械设备中。

它的特点是内外球道几乎平行，能承受径向和轴向载荷。

以下是深沟球轴承的内径外径对照表：轴承型号内径 (mm) 外径 (mm)6000 10 266200 10 306300 10 356800 10 196900 10 222.2 圆柱滚子轴承圆柱滚子轴承适用于承受大径向载荷的场合，常见于重型机械设备中。

以下是圆柱滚子轴承的内径外径对照表：轴承型号内径 (mm) 外径 (mm)NU100 10 26NU200 10 30N300 10 35NJ400 10 19NJ1000 10 223. 滑动轴承3.1 瓦滑动轴承瓦滑动轴承是一种常见的滑动轴承类型，主要由瓦和轴套组成，通过润滑油膜形成滑动。

以下是瓦滑动轴承的内径外径对照表：轴承型号内径 (mm) 外径 (mm)WB 10 26WC 10 30WD 10 35WE 10 19WF 10 223.2 液体滑动轴承液体滑动轴承适用于高速旋转和重载的场合，常见于发电机和涡轮机中。

以下是液体滑动轴承的内径外径对照表：轴承型号内径 (mm) 外径 (mm)LBE 10 26LCE 10 30LDE 10 35LEE 10 19LFE 10 224. 总结本文介绍了常见轴承类型的内径外径对照表，包括滚动轴承和滑动轴承。

了解轴承的内径外径对照关系是正确选择和安装轴承的关键。

在应用中，根据所需的负载和转速条件，结合轴承的内径和外径要求，选择合适的轴承尺寸是保证机械设备正常运行的重要步骤。

轴承尺寸规格对照表轴承是机械设备中常用的一种机械零件，用于约束机械中旋转或往复运动的轴的运动方向。

轴承尺寸规格对照表是一个参考资料，可以帮助人们在选购、设计或维修轴承时准确了解轴承不同型号的尺寸和规格参数。

以下是针对轴承尺寸规格对照表的详细介绍。

轴承尺寸规格对照表通常包括以下内容：1. 轴承类型：列出所有常见的轴承类型，例如深沟球轴承、圆锥滚子轴承、角接触球轴承等。

2. 序号：用于标识每个轴承的不同编号，通常根据国际标准化组织（ISO）的要求设定。

3. 内径（d）：测量轴承内部直径的长度，通常用毫米（mm）来表示。

4. 外径（D）：测量轴承外部直径的长度，通常用毫米来表示。

5. 宽度（B）：测量轴承在其长度方向上的宽度，通常用毫米来表示。

6. 偏差：用于描述轴承尺寸的允许范围，通常在正负方向上有两个值，用于表示其负偏差和正偏差。

7. 适用性：用于描述轴承的适用范围，包括对载荷、转速、温度等各种因素的限制条件。

在实际应用中，轴承尺寸规格对照表是非常有用的。

例如，当需要选购一个轴承时，可以查阅轴承尺寸规格对照表，找到满足载荷、速度等条件的合适型号，然后确定其尺寸规格以进行定购或询价。

在机械设计中，轴承尺寸规格对照表也是必备的参考资料，设计师可以准确计算所需的轴承容积和安装空间，以确保预定的设备性能得到满足。

此外，在维修机械设备时，轴承尺寸规格对照表也是必需的，可以帮助工程师找到正确的零件进行更换。

因此，轴承尺寸规格对照表对于机械行业非常重要，可以有效提高轴承的选购和使用效率，提高轴承的应用安全性和可靠性，从而为机械设备提供更好的性能和寿命。

计算轴承内外径尺寸的方法轴承根据型号计算内外径尺寸的方法如下：1. 轴承的型号可以分为前段、中段和后段三个部分。

前段（从右向左）第一位用英文字母表示精度等级，第二位用数字表示游隙组别。

中段用七位数字（从右向左）分别表示：（1、2）内径尺寸代号；（3）直径系列代号；（4）类型代号；（5、6）结构形式代号；（7）宽度系列代号；后段用数字和字母分别表示补充代号。

内径尺寸代号：当轴承内径在20～495mm范围内，内径代号乘以5既为轴承内径尺寸mm。

内径在10～17mm的代号有特殊规定。

如下：2. 代号00----内径10mm。

01----内径12mm。

02----内径15mm。

03----内径17mm。

04～99----内径代号乘5mm。

3.轴承是当代机械设备中一种重要零部件。

它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。

按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。

其中滚动轴承已经标准化、系列化，但与滑动轴承相比它的径向尺寸、振动和噪声较大，价格也较高。

4.标准件轴承，已知轴承型号，可以根据《五金手册》。

查询该型号轴承的内径外径厚度重量等信息。

也可以用游标卡尺测量内径，外径，重量等数据。

非标轴承，只能自己动手卡尺或千分尺实际测量了。

重量称重。

轴承尺寸规格计算方法一、轴承类型表示法：代号（从右数第四位数字）0：深沟球轴承1：调心球轴承2：圆柱滚子轴承3：调心滚子轴承4：滚针轴承5：螺旋滚子轴承6：角接触球轴承7：圆锥滚子轴承8：推力球轴承推力角接触球轴承9：推力圆柱滚子轴承推力调心滚子轴承推力滚针轴承推力圆锥滚子轴承二、轴承尺寸表示法直径系列，代号（从右数第三位数字）超特轻：7 例：1000700超轻：8 9 例：7000800 7000900特轻：1 7 例：7000100 7002700轻：2 例：3056200中：3 例：300重：4 例：2086400宽度系列，代号（右数第七位数字）窄：7 例：7000800正常：1 例：1000700宽：2 例：2007900特宽：3 例：30007004 例：4774900高度系列，代号（右数第七位数字）特低：7 例：7589900低：9 例：9008900正常：1 例：1008900三、轴承内径表示法代号：00 轴承标准内径：1001 内径：1202 内径：1503 内径：17代号04-99 代号数字*5=内径例：205：内径25，206，内径30轴承代号的读法为：前置代号：轴承游隙，轴承公差等级代号数字右数：7：宽度系列6。

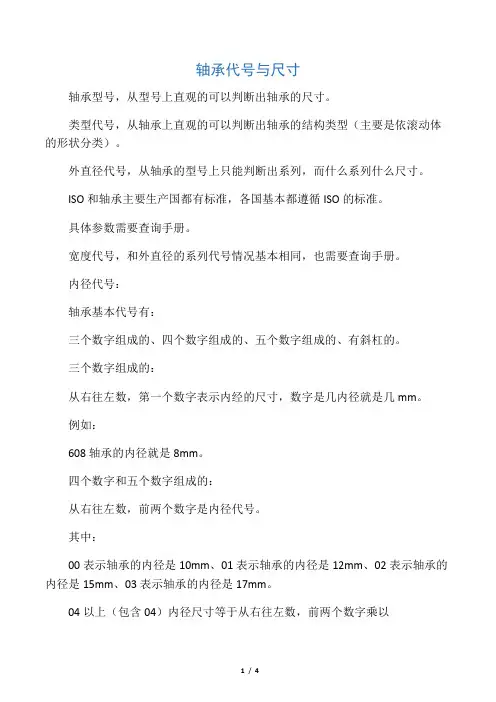

轴承代号与尺寸轴承型号，从型号上直观的可以判断出轴承的尺寸。

类型代号，从轴承上直观的可以判断出轴承的结构类型（主要是依滚动体的形状分类）。

外直径代号，从轴承的型号上只能判断出系列，而什么系列什么尺寸。

ISO和轴承主要生产国都有标准，各国基本都遵循ISO的标准。

具体参数需要查询手册。

宽度代号，和外直径的系列代号情况基本相同，也需要查询手册。

内径代号：轴承基本代号有：三个数字组成的、四个数字组成的、五个数字组成的、有斜杠的。

三个数字组成的：从右往左数，第一个数字表示内经的尺寸，数字是几内径就是几mm。

例如：608轴承的内径就是8mm。

四个数字和五个数字组成的：从右往左数，前两个数字是内径代号。

其中：00表示轴承的内径是10mm、01表示轴承的内径是12mm、02表示轴承的内径是15mm、03表示轴承的内径是17mm。

04以上（包含04）内径尺寸等于从右往左数，前两个数字乘以例如：6201的内径尺寸是：12mm。

6204的轴承内径是20mm。

轴承型号内有斜杠的，斜杠右侧的数字就是内径的尺寸。

例如：NK20/16的内径是16mm。

230/500轴承的内径尺寸是500mm。

公制滚动轴承内径代号和内径计算方法基本如此。

英制轴承和一些个别工厂表示方法，有其他方法。

外径代号解析：例：6205表示内径代号。

内径尺寸（mm）=05乘以5=25mm2表示直径系列代号。

内径系列代号相同的轴承，直径系列代号表示轴承的外径的大小。

内径相同，外径4＞3＞2＞0＞9＞8＞7（有的厂家有7系列，有的没有）也就是说6405、6305、6005、6905（61905）、6805（61805）、6705，这些轴承是内径尺寸相同，外径尺寸依次变小的深沟球轴承。

宽度代号：轴承型号从右往左数第四个数，是宽度代号。

例：21315是“1”系列宽度。

6205是“0”系列宽度（实际是6（0）205，宽度“0”省略了。

“0”“1”“2”“3”“4”“5”“6”。

轴承尺寸规格对照表
轴承标准尺寸和规格定义：
01.内径尺寸：内径尺寸指的是现有轴承的标准内径尺寸，以毫米为单位，一般有
17,20,25,30,35,40,45,50,55,60,65,70,75,80,85,90,95,100，110，120,130,140,150,160,170,180,190等尺寸；
02.外径尺寸：外径尺寸指的是轴承的标准外径尺寸，也是以毫米为单位，一般有
40,47,50,62,72,80,85,90,95,100,110,120,130,140,150,160,170,180,1 90,200,205,220，240,260,280,300,320,340,360等尺寸；
03.宽度尺寸：这是轴承的宽度尺寸，也是以毫米为单位，一般有5,6,7,8,9,10,12,14,15,16,17,18,19,20,22,24,25,26,28,30,32,35,38, 40,42,45,50,55,60,65,70,75,80等尺寸；
04.深度尺寸：轴承深度尺寸也是以毫米为单位，一般有
4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,22,25,30,35,40,45,5 0,55,60,65,70,75,80,85,90,95,100等尺寸；
05.公差尺寸：轴承的公差尺寸是指轴承内外径尺寸，宽度尺寸，深度尺寸的公差，具体为GB307.1-94/ISO/DIN620等标准规定的公差；
06.其他尺寸：轴承的其他尺寸也指的是一些特殊的尺寸标准，如支撑边距，支撑高度，对角公差，动间隙，安装尺寸，等等。

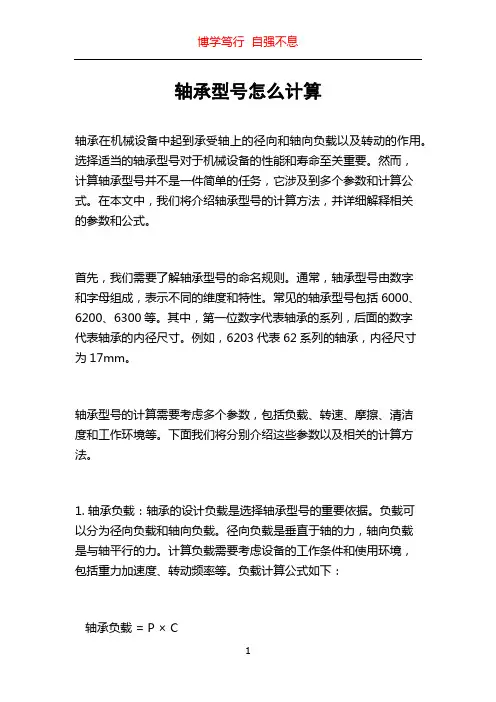

轴承型号怎么计算轴承在机械设备中起到承受轴上的径向和轴向负载以及转动的作用。

选择适当的轴承型号对于机械设备的性能和寿命至关重要。

然而，计算轴承型号并不是一件简单的任务，它涉及到多个参数和计算公式。

在本文中，我们将介绍轴承型号的计算方法，并详细解释相关的参数和公式。

首先，我们需要了解轴承型号的命名规则。

通常，轴承型号由数字和字母组成，表示不同的维度和特性。

常见的轴承型号包括6000、6200、6300等。

其中，第一位数字代表轴承的系列，后面的数字代表轴承的内径尺寸。

例如，6203代表62系列的轴承，内径尺寸为17mm。

轴承型号的计算需要考虑多个参数，包括负载、转速、摩擦、清洁度和工作环境等。

下面我们将分别介绍这些参数以及相关的计算方法。

1. 轴承负载：轴承的设计负载是选择轴承型号的重要依据。

负载可以分为径向负载和轴向负载。

径向负载是垂直于轴的力，轴向负载是与轴平行的力。

计算负载需要考虑设备的工作条件和使用环境，包括重力加速度、转动频率等。

负载计算公式如下：轴承负载= P × C其中，P表示等效负载，C表示基本动态负载评价系数。

P的计算公式为：P = Fr + 0.6 × Fa其中，Fr表示径向负载，Fa表示轴向负载。

通过测量设备的径向和轴向力，可以计算出对应的负载。

C的计算公式为：C = (Fr^2 + 0.55 × Fa^2)^0.5C是根据设备的工作条件和所需使用寿命来确定的。

2. 转速：轴承的转速也是选择型号的重要参数。

高速转动的设备需要选用能够承受高转速的轴承型号。

转速计算公式如下：n = (60 × v) / d其中，n表示转速，v表示设备的线速度，d表示轴承的直径。

通过测量设备的线速度和轴承直径，可以计算出转速。

3. 摩擦：摩擦是轴承的重要性能指标之一。

低摩擦的轴承可以提高设备的效率和运行平稳性。

摩擦的计算要考虑轴承材料、润滑方式以及工作温度等因素。

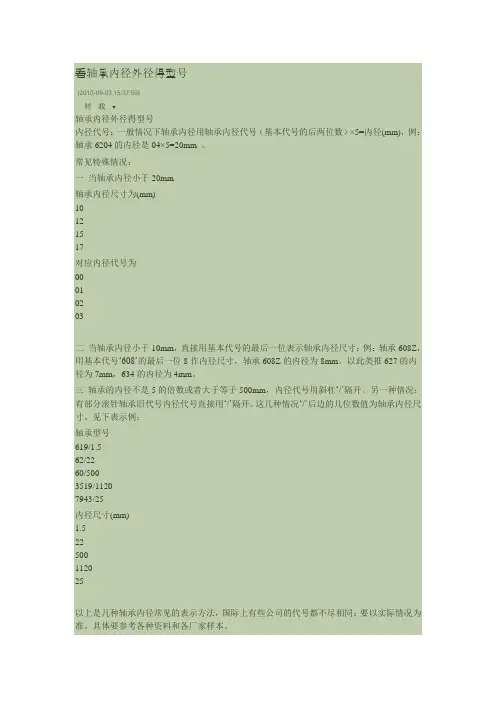

看轴承内径外径得型号(2010-09-03 15:37:59)转载▼轴承内径外径得型号内径代号：一般情况下轴承内径用轴承内径代号（基本代号的后两位数）×5=内径(mm)，例：轴承6204的内径是04×5=20mm 。

常见特殊情况：一当轴承内径小于20mm轴承内径尺寸为(mm)10121517对应内径代号为00010203二当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号…608‟的最后一位8作内径尺寸，轴承608Z的内径为8mm。

以此类推627的内径为7mm，634的内径为4mm。

三轴承的内径不是5的倍数或者大于等于500mm，内径代号用斜杠…/‟隔开。

另一种情况：有部分滚针轴承旧代号内径代号直接用…/‟隔开。

这几种情况…/‟后边的几位数值为轴承内径尺寸。

见下表示例：轴承型号619/1.562/2260/5003519/11207943/25内径尺寸(mm)1.522500112025以上是几种轴承内径常见的表示方法，国际上有些公司的代号都不尽相同；要以实际情况为准。

具体要参考各种资料和各厂家样本。

尺寸系列代号：用于表达相同内径但外径和宽度不同的轴承，见图。

外径系列代号：特轻(0,1),轻(2),中(3),重(4)宽度系列代号：一般正常宽度为“0”,通常不标注。

但对圆锥滚子轴承(7类)和调心滚子轴承(3类)等类型不能省略“0”6010为轻薄系列，应用于轻载荷、高转速；6210是轻型系列，轻型负荷转速最合理，是应用面最广的类型；6310是中重型系列；6410是重系列，用于重载低速。

中型和中重型应用最广，如各类机械传动部件、中小型电动机、流水线传送带、摩托车等等各种机械设备几乎都有用到这两种类型。

类型代号：应记住常用的轴承代号：3,5,6,7,N五类，对应老代号为7，8，0，6，2类。

详细请见本站首页产品分类.公差等级代号见表:向心轴承和角接触球轴承分五级见下表（高→低）新等级代号P2P4P5P6P0旧等级代号BCDEG圆锥滚子轴承分四级见下表（高→低）新等级代号P4P5P6xP0旧等级代号CDExG(E)推力球轴承分四级见下表（高→低）新等级代号P4 P5 P6 P0旧等级代号C D E G如需要较高公差级别的轴承，可根据GB307标准规定选用适合的公差等级轴承。

轴承型号尺寸
单位mm
轴承的型号可以分为前段、中段和后段三个部分。

前段（从右向左）第一位用英文字母表示精度等级，第二位用数字表示游
隙组别。

中段用七位数字（从右向左）分别表示：（1、2）内径尺寸代号；（3）直径系列代号；（4）类型代号；（5、6）结构形式代号；（7）宽度系列代号；后段用数字和字母分别表示补充代号。

内径尺寸代号：当轴承内径在20～495mm范围内，内径代号乘以5既为轴承内径尺寸mm。

内径在10～17mm的代号有特殊规定。

如下，
代号00----内径10mm
01----内径12mm
02----内径15mm
03----内径17mm
04～99----内径代号乘5mm
农历二〇〇七年十一月初八下午11时10分。

轴承内孔计算方法
1.定义轴承内径：轴承内径（ID）是轴承内部的圆形孔的直径。

2.确定滚动体规格：要计算轴承内孔尺寸的准确方法，需要先遵循ISO标准，了解所需轴承的规格。

确定了轴承的规格后，就可以确定滚动体的尺寸。

3.轴承内径尺寸计算公式：。

其中，d：轴承内径；dp：滚动元件的直径；n：滚动元件数量（通常为球和辊的数量加和）；e：偏心率；。

4.计算轴承内径：根据轴承规格和上述公式，将数值代入，即可计算轴承内径尺寸。

例如，假设所需的轴承规格为：6305。

则根据ISO标准，我们可以确定滚动体的直径为24mm（球或辊）。

接下来，根据公式，将数值代入：。

则轴承内径的计算公式为：。

d= (24 x 1.5 x 11 + 24 + 0.4) mm = 47.6 mm 。

因此，6305轴承的内径为47.6mm。

轴承内外径计算公式轴承是工程机械中常见的零部件之一，其内外径计算公式在设计和制造过程中非常重要。

本文将详细介绍轴承内外径计算公式，以及如何根据实际需求正确使用这些公式。

一、轴承的内径计算公式轴承内径是轴承零件中心孔的直径，也是轴承所需轴的最小直径。

轴承内径的计算公式如下：d = (D - 2B) cos(α)其中，d为轴承内径，D为外径，B为轴承厚度，α为接触角度。

这个公式中，接触角度α是轴承与轴之间的接触角度。

接触角度取决于轴承类型和安装方式。

在实际设计中，需要先根据轴承类型和安装方式确定接触角度，然后再通过上述公式计算轴承内径。

二、轴承的外径计算公式轴承外径是轴承零件的外圆直径，直接影响轴承的承载能力和使用寿命。

轴承外径的计算公式如下：D = d + 2B/sin(α)其中，D为轴承外径，d为内径，B为轴承厚度，α为接触角度。

这个公式中，接触角度α同样需要根据轴承类型和安装方式先行确定。

三、正确使用轴承内外径计算公式在设计轴承时，需要对轴承的强度、刚度、承载能力和使用寿命等进行全面评估。

因此，在使用轴承内外径计算公式时，需要考虑以下因素：1.正确确定轴承类型和安装方式，以获得合适的接触角度；2.根据实际需求合理选用轴承厚度B，以确保轴承的承载能力和使用寿命；3.充分考虑轴承所受的载荷、转速、工作温度等因素，以确定轴承的合适内外径；4.在轴承内外径计算和选型时，需要结合实际工作环境和工况，以确保轴承的性能和可靠性。

总之，轴承内外径的计算公式是轴承设计与制造中必不可少的工具。

正确使用这些公式，能够帮助我们设计出安全可靠的轴承产品，为工程机械的顺利运行提供保障。

推力轴承型号内外径对照表朋友！下面就是推力轴承型号内外径的一个简单对照表啦。

一、51100系列1. 51100- 内径：10mm。

这就像一个小细管的内径那么小，外径呢，是24mm，大概像个小硬币的直径那么大哦。

2. 51101- 内径变成了12mm啦，稍微粗了一丢丢。

外径是26mm，就像一个稍微大一点的瓶盖的直径。

3. 51102- 内径15mm，外径32mm。

你可以想象一下，内径就像一支比较粗的铅笔芯的粗细，外径就是一个小橘子的大小啦。

4. 51103- 内径17mm，外径35mm。

这时候内径差不多是一个小指头尖的粗细，外径就像一个小苹果的直径差不多啦。

5. 51104- 内径20mm，外径40mm。

内径像个大一点的铅笔的粗细，外径就像一个大苹果的直径啦。

6. 51105- 内径25mm，外径47mm。

内径有小拇指那么粗了，外径就像一个大橙子的直径差不多。

7. 51106- 内径30mm，外径52mm。

内径和大拇指差不多粗啦，外径就像一个小柚子的直径呢。

8. 51107- 内径35mm，外径62mm。

内径就像一个粗粗的记号笔的粗细，外径就像一个大柚子的直径啦。

9. 51108- 内径40mm，外径68mm。

内径就像一个小瓶子的瓶口粗细，外径就像一个小足球的直径的一小半啦。

10. 51109- 内径45mm，外径73mm。

内径就像一个大瓶子的瓶口粗细，外径就像一个大足球的直径的一小半呢。

11. 51110- 内径50mm，外径78mm。

内径就像一个小罐子的罐口粗细，外径就像一个大篮球的直径的一小半啦。

12. 51111- 内径55mm，外径90mm。

内径就像一个大罐子的罐口粗细，外径就像一个大篮球的直径差不多啦。

13. 51112- 内径60mm，外径95mm。

内径就像一个小水桶的桶口粗细，外径就像一个大篮球加上一点的大小啦。

14. 51113- 内径65mm，外径100mm。

内径就像一个大水桶的桶口粗细，外径就像一个大篮球加上不少的大小啦。

一、轴承类型表示法：代号（从右数第四位数字）0：深沟球轴承1：调心球轴承2：圆柱滚子轴承3：调心滚子轴承4：滚针轴承5：螺旋滚子轴承6：角接触球轴承7：圆锥滚子轴承8：推力球轴承推力角接触球轴承9：推力圆柱滚子轴承推力调心滚子轴承推力滚针轴承推力圆锥滚子轴承二、轴承尺寸表示法直径系列，代号（从右数第三位数字）超特轻：7 例：1000700超轻：8 9 例：7000800 7000900特轻：1 7 例：7000100 7002700轻：2 例：3056200中：3 例：300重：4 例：2086400宽度系列，代号（右数第七位数字）窄：7 例：7000800正常：1 例：1000700宽：2 例：2007900特宽：3 例：30007004 例：4774900高度系列，代号（右数第七位数字）特低：7 例：7589900低：9 例：9008900正常：1 例：1008900三、轴承内径表示法代号：00 轴承标准内径：1001 内径：1202 内径：1503 内径：17代号04-99 代号数字*5=内径例：205：内径25， 206，内径30轴承代号的读法为：前置代号：轴承游隙，轴承公差等级代号数字右数：7：宽度系列6。

5：轴承结构形式四、类型3：直径系列2，1：轴承内径例：3G3053220，即径向游隙按第三组，G级公差，公差等级按字母B，C，D，E，G表示，依次由高到低表示公差等级。

G级在轴承代号中一般省略另：楼上的说法大错特错，只有进口轴承前置代号表示品牌，6203，6表示推力角接触球轴承，2表示轻系列，03表示轴承内径，03的内径为176305，6表示推力角接触球轴承，3表示中系列，05表示内径，5乘以5，内径为25Tag:轴承规格(94)轴承尺寸表示法直径系列，代号（从右数第三位数字）超特轻：7 例：1000700超轻：8 9 例：7000800 7000900特轻：1 7 例：7000100 7002700轻：2 例：3056200中：3 例：300重：4 例：2086400宽度系列，代号（右数第七位数字）窄：7 例：7000800正常：1 例：1000700宽：2 例：2007900特宽：3 例：30007004 例：4774900高度系列，代号（右数第七位数字）特低：7 例：7589900低：9 例：9008900正常：1 例：10089003，轴承内径表示法代号：00 轴承标准内径：1001 内径：1202 内径：1503 内径：17代号04-99 代号数字*5=内径例：205：内径25， 206，内径30轴承代号的读法为：前置代号：轴承游隙，轴承公役等级代号数字右数：7：宽度系列6怎样按照轴承型号计较轴承规格1.轴承类型表示法：代号（从右数第四位数字）0：深沟球轴承1：调心球轴承2：圆柱滚子轴承3：调心滚子轴承4：滚针轴承5：螺旋滚子轴承6：角接触球轴承7：圆锥滚子轴承8：推力球轴承推力角接触球轴承9：推力圆柱滚子轴承推力调心滚子轴承推力滚针轴承推力圆锥滚子轴承25：轴承布局形式4：类型3：直径系列2，1：轴承内径例：3G3053220，即径向游隙按第三组，G级公役，公役等级按字母B，C，D，E，G表示，依次由高到低表示公役等级G级在轴承代号中一般省略。
