实现功能
（1）能够显示时分秒
（2）能够调整时分秒
（1）能够任意设置定时时间
（2）定时时间到闹铃能够报警
（3）实现了秒表功能
系统工作原理图
详细电路功能图如图：
单片机控制数码管显示时、分、秒，当秒计数计满60时就向分进位，分计数器计满60后向时计数器进位，小时计数器按“23翻0”规律计数。时、分、秒的计数结果经过数据处理可直接送显示器显示。当计时发生误差的时候可以用校时电路进行校正。设计采用的是时、分、秒显示，单片机对数据进行处理同时在数码管上显示。
·

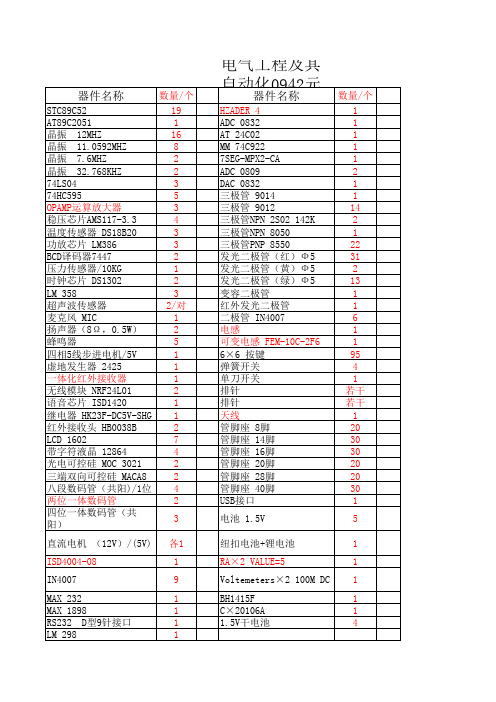

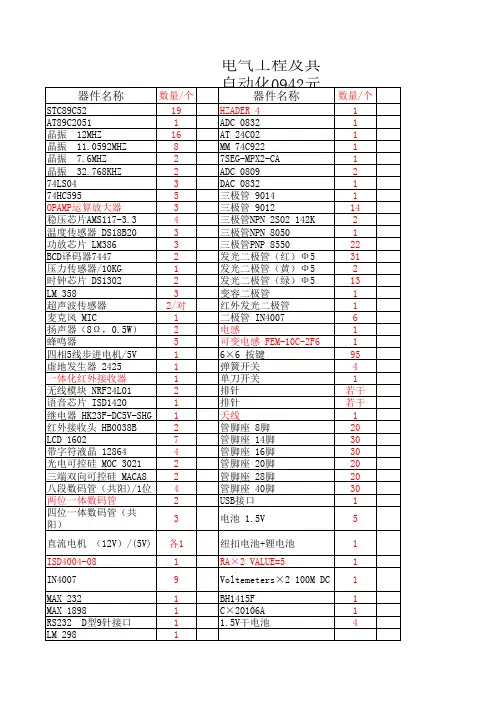

详细元器件列表:
2,时钟各功能分析
按键功能:
K1:秒表
K2:调时
K3:调分
K4:显示时间
K5:闹铃
K6:暂停
(1)时钟运行图
\
仿真开始运行时，或按下key4键时，时钟从12：00：00开始运行，其中key2键对分进行调整，key3对小时进行调整，key6可以让时钟暂停。
(2)秒表计时图
当按下key1键进入秒表计时状态，key6是秒表暂停键，可按key4键跳出秒表计时状态。
（3）闹铃设置图及运行图
设置图：
当按下key5，开始定时，分别按key2调分，key3调时设置闹铃时间，然后按下key4键恢复时钟运行状态当闹铃设置时间到时，蜂鸣器将发出10秒钟蜂鸣声。
`
运行图：
该数字钟是用一片AT89C51单片机通过编程去驱动8个数码管实现的。通过6个开关控制,从上到下6个开关KEY1-KEY6的功能分别为：KEY1,切换至秒表；KEY2,调节时间,每调一次时加1；KEY3, 调节时间,每调一次分加1；KEY4,从其它状态切换至时钟状态；KEY5,切换至闹钟设置状态,也可以对秒表清零；KEY6,秒表暂停.控制键分别与~口连接．其中：A通过P2口和P3口去控制数码管的显示如图所示P2口接数码管的a——g端，是控制输出编码,P3口接数码管的1——8端,是控制动态扫描输出．
B从输出一个信号使二极管发光，二极管在设置的闹钟时间
到了时候发光，若有乐曲可以去驱动扬声器实现。
设计方案
(1)主程序流程图
(2)总中断程序流程
(3)秒表中断程序流程…
(4)按键程序流程
{
(5)中断和清零程序流程图
