宾馆客房边墙型喷头设计应用

边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》6.1.3条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘1.2米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7.1.12中的数据，是标准喷头K=80，在0.1MPa的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。

如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa，可以直接套用表中的数据。

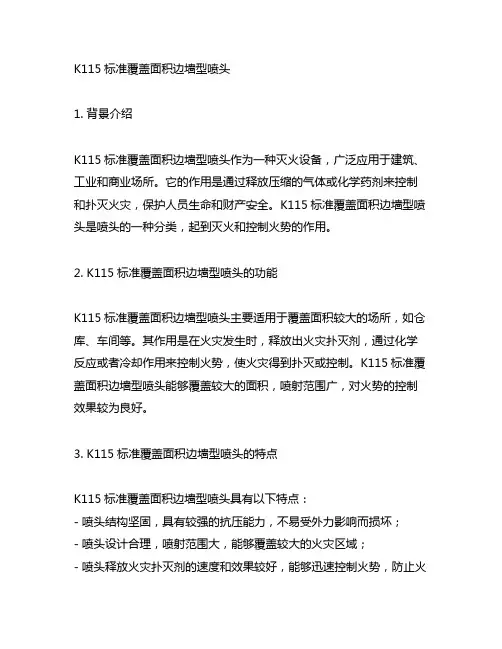

K115标准覆盖面积边墙型喷头1. 背景介绍K115标准覆盖面积边墙型喷头作为一种灭火设备，广泛应用于建筑、工业和商业场所。

它的作用是通过释放压缩的气体或化学药剂来控制和扑灭火灾，保护人员生命和财产安全。

K115标准覆盖面积边墙型喷头是喷头的一种分类，起到灭火和控制火势的作用。

2. K115标准覆盖面积边墙型喷头的功能K115标准覆盖面积边墙型喷头主要适用于覆盖面积较大的场所，如仓库、车间等。

其作用是在火灾发生时，释放出火灾扑灭剂，通过化学反应或者冷却作用来控制火势，使火灾得到扑灭或控制。

K115标准覆盖面积边墙型喷头能够覆盖较大的面积，喷射范围广，对火势的控制效果较为良好。

3. K115标准覆盖面积边墙型喷头的特点K115标准覆盖面积边墙型喷头具有以下特点：- 喷头结构坚固，具有较强的抗压能力，不易受外力影响而损坏；- 喷头设计合理，喷射范围大，能够覆盖较大的火灾区域；- 喷头释放火灾扑灭剂的速度和效果较好，能够迅速控制火势，防止火灾蔓延；- 喷头材质耐腐蚀，使用寿命长，能够在恶劣环境中良好工作。

4. K115标准覆盖面积边墙型喷头的应用范围K115标准覆盖面积边墙型喷头适用于多种场所，包括但不限于：- 工业厂房：如化工厂、制药厂、汽车制造厂等，对于这些场所，喷头能够迅速控制火势，避免生产设备和原材料遭受损失；- 商业场所：如大型超市、购物中心等，喷头能够保护人员生命和财产安全；- 仓库：对于仓储场所，喷头能够及时控制火灾，避免货物损失。

5. K115标准覆盖面积边墙型喷头的标准和认证K115标准覆盖面积边墙型喷头需符合国家相关的标准和认证要求，包括但不限于国家标准、行业标准、国际认证等。

在选择和购物K115标准覆盖面积边墙型喷头时，需要注意其是否符合相关标准和认证要求，以确保其品质和使用效果。

6. 结语K115标准覆盖面积边墙型喷头作为灭火设备的一种，具有较好的控制火势和防止火灾蔓延的效果。

边墙型喷头设计规范 SANY GROUP system office room 【SANYUA16H-边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》6．1．3条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘1.2米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7．1．12中的数据，是标准喷头K=80，在0.1MPa的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。

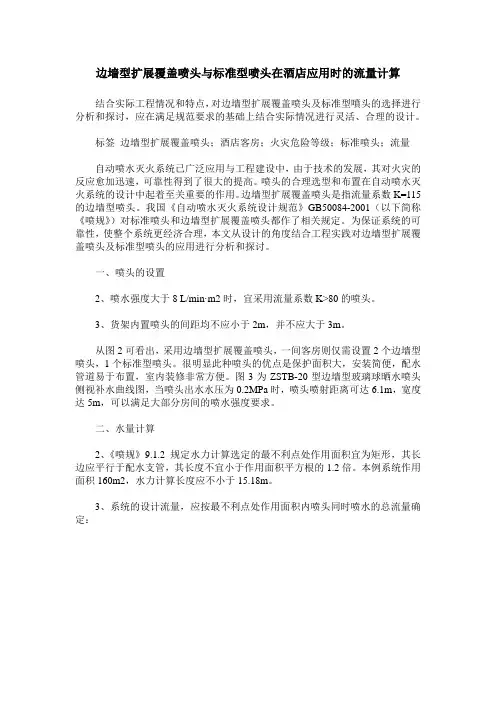

边墙型扩展覆盖喷头与标准型喷头在酒店应用时的流量计算结合实际工程情况和特点，对边墙型扩展覆盖喷头及标准型噴头的选择进行分析和探讨，应在满足规范要求的基础上结合实际情况进行灵活、合理的设计。

标签边墙型扩展覆盖喷头；酒店客房；火灾危险等级；标准喷头；流量自动喷水灭火系统已广泛应用与工程建设中，由于技术的发展，其对火灾的反应愈加迅速，可靠性得到了很大的提高。

喷头的合理选型和布置在自动喷水灭火系统的设计中起着至关重要的作用。

边墙型扩展覆盖喷头是指流量系数K=115的边墙型喷头。

我国《自动喷水灭火系统设计规范》GB50084-2001（以下简称《喷规》）对标准喷头和边墙型扩展覆盖喷头都作了相关规定。

为保证系统的可靠性，使整个系统更经济合理，本文从设计的角度结合工程实践对边墙型扩展覆盖喷头及标准型喷头的应用进行分析和探讨。

一、喷头的设置2、喷水强度大于8 L/min·m2时，宜采用流量系数K>80的喷头。

3、货架内置喷头的间距均不应小于2m，并不应大于3m。

从图2可看出，采用边墙型扩展覆盖喷头，一间客房则仅需设置2个边墙型喷头，1个标准型喷头。

很明显此种喷头的优点是保护面积大，安装简便，配水管道易于布置，室内装修非常方便。

图3为ZSTB-20型边墙型玻璃球晒水喷头侧视补水曲线图，当喷头出水水压为0.2MPa时，喷头喷射距离可达6.1m，宽度达5m，可以满足大部分房间的喷水强度要求。

二、水量计算2、《喷规》9.1.2 规定水力计算选定的最不利点处作用面积宜为矩形，其长边应平行于配水支管，其长度不宜小于作用面积平方根的1.2倍。

本例系统作用面积160m2，水力计算长度应不小于15.18m。

3、系统的设计流量，应按最不利点处作用面积内喷头同时喷水的总流量确定：。

民用建筑自动喷水灭火系统边墙型喷头设计与思考摘要:通过对不同建筑场所中边墙型喷头的系统分析,同时结合实际工程案例,论述边墙型喷头的设计要求并分析喷头运行特征,最后从系统工程设计、施工及造价角度对边墙型喷头在实际工程中的设计与选用进行思考和简要总结。

关键词:边墙型；扩大覆盖；喷头；热气流引言建筑自动灭火系统安装实际工程中,由于各种原因导致喷头在火灾初期控火失败的的现象时有发生。

不同用途和型号的喷头,具有不同的使用条件和安装方式。

喷头的选型、安装方式、方位合理与否,将直接影响喷头的响应时间和喷水效果。

随着我国社会经济的发展,建筑功能使用需求的不断提升导致房间的样式较常规做法有很多不同。

根据设置场所建筑功能和实际使用的特点尽可能合理设计选用边墙型喷头也就彰显出工程设计实际意义。

1边墙型喷头规范发展历程1975年,国家基本建设委员会,公安部和燃料化学工业部批准发布《建筑设计防火规范》TJ16-74,于1975年3月1日起试行,成为我国的建筑防火规范史上第一个里程碑。

其中第122条也首次正式提到自动喷水设备的设置内容。

1982年,国家经济委员会和公安部联合批准发布《高层民用建筑防火设计规范》GBJ45-82(试行),该规范于1983年6月1日起试行,其中第6.2.3条、第6.3.3条、第8.1.3条分别对自动喷水灭火系统的用水量和火灾延续时间等作有规定。

1985年12月6日,国家计划委员会批准发布《自动喷水灭火系统规范》GBJ84-85,该规范于1986年7月1日起施行。

此规范正式对侧墙型喷头作有相关规定。

其中第4.4.1条在吊顶、屋面板、楼板下安装边墙型喷头时,其两侧1米范围内和墙体垂直方向2米范围内,均不应设有障碍物。

第4.4.4条边墙型喷头的布置,宽度介于3.6米至7.2米和房间,应沿房间长向的两侧各布置一排边墙型喷头,宽度大于7.2米的房间,除两侧各布置一排边墙型喷头外,还应按本规范表4.1.1的规定在房间中间布置标准喷头。

边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》 6.1.3 条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘 1.2 米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘 1.2 米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7.1.12中的数据，是标准喷头K=80,在O.IMPa的工作压力下，在喷头前喷水量占流量的70%〜80%，喷向背墙的水量占20%〜30%流量的原则下，符合喷水强度要求计算出来的。

如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa可以直接套用表中的数据。

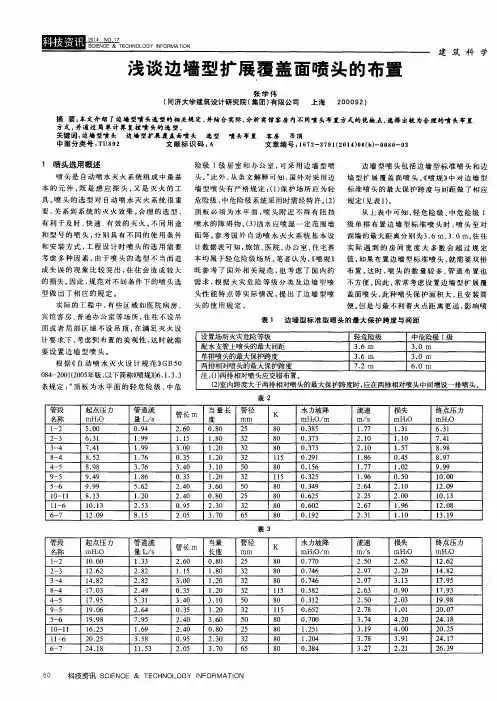

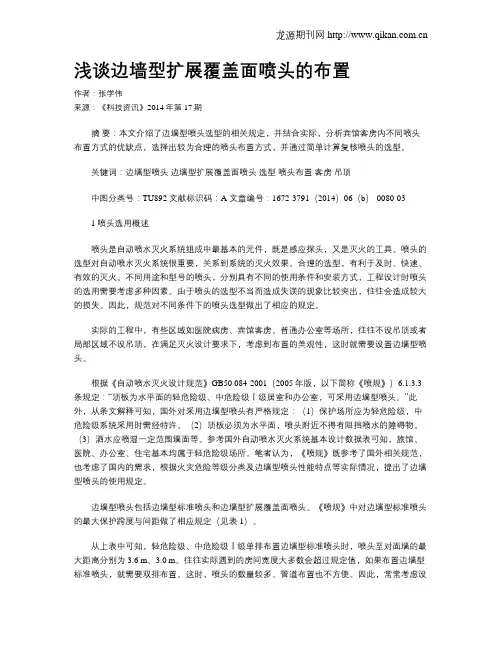

浅谈边墙型扩展覆盖面喷头的布置作者：张学伟来源：《科技资讯》2014年第17期摘要：本文介绍了边墙型喷头选型的相关规定，并结合实际，分析宾馆客房内不同喷头布置方式的优缺点，选择出较为合理的喷头布置方式，并通过简单计算复核喷头的选型。

关键词：边墙型喷头边墙型扩展覆盖面喷头选型喷头布置客房吊顶中图分类号：TU892 文献标识码：A 文章编号：1672-3791（2014）06（b）-0080-031 喷头选用概述喷头是自动喷水灭火系统组成中最基本的元件，既是感应探头，又是灭火的工具。

喷头的选型对自动喷水灭火系统很重要，关系到系统的灭火效果。

合理的选型，有利于及时、快速、有效的灭火。

不同用途和型号的喷头，分别具有不同的使用条件和安装方式，工程设计时喷头的选用需要考虑多种因素。

由于喷头的选型不当而造成失误的现象比较突出，往往会造成较大的损失。

因此，规范对不同条件下的喷头选型做出了相应的规定。

实际的工程中，有些区域如医院病房、宾馆客房、普通办公室等场所，往往不设吊顶或者局部区域不设吊顶，在满足灭火设计要求下，考虑到布置的美观性，这时就需要设置边墙型喷头。

根据《自动喷水灭火设计规范》GB50 084-2001（2005年版，以下简称《喷规》）6.1.3.3条规定：“顶板为水平面的轻危险级、中危险级Ⅰ级居室和办公室，可采用边墙型喷头。

”此外，从条文解释可知，国外对采用边墙型喷头有严格规定：（1）保护场所应为轻危险级，中危险级系统采用时需经特许。

（2）顶板必须为水平面，喷头附近不得有阻挡喷水的障碍物。

（3）洒水应喷湿一定范围墙面等。

参考国外自动喷水灭火系统基本设计数据表可知，旅馆、医院、办公室、住宅基本均属于轻危险级场所。

笔者认为，《喷规》既参考了国外相关规范，也考虑了国内的需求，根据火灾危险等级分类及边墙型喷头性能特点等实际情况，提出了边墙型喷头的使用规定。

边墙型喷头包括边墙型标准喷头和边墙型扩展覆盖面喷头。

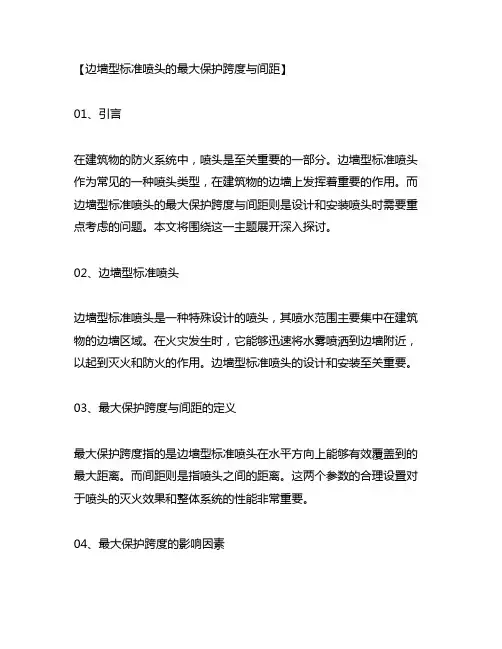

【边墙型标准喷头的最大保护跨度与间距】01、引言在建筑物的防火系统中，喷头是至关重要的一部分。

边墙型标准喷头作为常见的一种喷头类型，在建筑物的边墙上发挥着重要的作用。

而边墙型标准喷头的最大保护跨度与间距则是设计和安装喷头时需要重点考虑的问题。

本文将围绕这一主题展开深入探讨。

02、边墙型标准喷头边墙型标准喷头是一种特殊设计的喷头，其喷水范围主要集中在建筑物的边墙区域。

在火灾发生时，它能够迅速将水雾喷洒到边墙附近，以起到灭火和防火的作用。

边墙型标准喷头的设计和安装至关重要。

03、最大保护跨度与间距的定义最大保护跨度指的是边墙型标准喷头在水平方向上能够有效覆盖到的最大距离。

而间距则是指喷头之间的距离。

这两个参数的合理设置对于喷头的灭火效果和整体系统的性能非常重要。

04、最大保护跨度的影响因素边墙型标准喷头的最大保护跨度受到多种因素的影响。

首先是水压和喷头的设计参数，包括出水口的尺寸和喷头的角度等。

其次是喷头安装的高度、角度和位置，及喷水的流量等。

这些因素共同影响着最大保护跨度的确定。

05、间距的影响因素喷头间距的设置也是至关重要的。

过大的间距会导致喷水范围的空隙，影响喷洒的均匀性和覆盖面积；而过小的间距则会造成资源的浪费和系统的不稳定。

合理设置喷头间距对于保证整个喷水系统的有效性至关重要。

06、个人观点和理解在设计和安装边墙型标准喷头时，我认为需要考虑的因素非常多。

需要充分考虑建筑物的结构、火灾风险、水压情况、喷头品质等多个方面的因素。

而合理设置最大保护跨度和间距，则需要根据实际情况进行综合考量和实地测试，以确保系统的稳定性和可靠性。

07、总结在本文中，我们探讨了边墙型标准喷头的最大保护跨度与间距这一重要主题。

我们了解到了这两个参数对喷头系统的重要意义，以及影响因素和个人观点。

通过对这一主题的深入探讨，相信读者能够对边墙型标准喷头有更深入的了解，并在实际工程中能够更好地应用和调整喷头系统，以确保建筑物的防火安全。

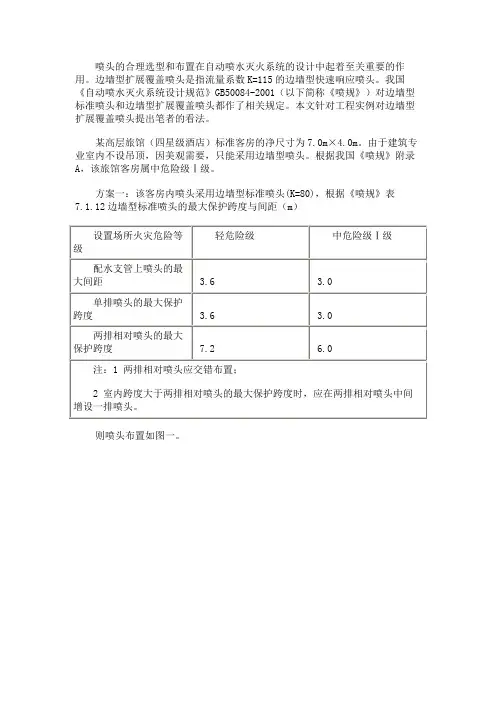

喷头的合理选型和布置在自动喷水灭火系统的设计中起着至关重要的作用。

边墙型扩展覆盖喷头是指流量系数K=115的边墙型快速响应喷头。

我国《自动喷水灭火系统设计规范》GB50084-2001（以下简称《喷规》）对边墙型标准喷头和边墙型扩展覆盖喷头都作了相关规定。

本文针对工程实例对边墙型扩展覆盖喷头提出笔者的看法。

某高层旅馆（四星级酒店）标准客房的净尺寸为7.0m×4.0m。

由于建筑专业室内不设吊顶，因美观需要，只能采用边墙型喷头。

根据我国《喷规》附录A，该旅馆客房属中危险级Ⅰ级。

方案一：该客房内喷头采用边墙型标准喷头(K=80)，根据《喷规》表7.1.12边墙型标准喷头的最大保护跨度与间距（m）则喷头布置如图一。

图一可看出，一间客房内边墙型标准喷头多达6个，无疑加大了系统的设计流量（具体详本文后面部份），也给客房的室内装修增添了困难.方案二：采用边墙型扩展覆盖喷头(K=115)，则喷头布置如图二。

图二可看出，采用边墙型扩展覆盖喷头，则仅需布置一个喷头。

很明显此种喷头的优点是保护面积大，安装简便，配水管道易于布置，室内装修非常方案二为多数设计单位采用。

但边墙型扩展覆盖喷头尚未纳入国家标准《自动喷水灭火系统洒水喷头性能要求和试验方法》GB5135-95的规定内容之中，《喷规》6.1.3对此仅规定了：“顶板为水平面的轻危险级，中危险级Ⅰ级居室和办公室，可采用边墙型喷头。

”其条文解释则又称国外对采用边墙型扩展覆盖喷头有严格规定：保护场所应为轻危险级，中危险级系统采用时须经特许。

美国NFPA13（1996年版）确实有此规定。

这就给设计人员带来了困惑，高层旅馆客房究竟能否采用边墙型扩展覆盖喷头呢？其实，设置场所火灾危险等级的划分标准各国不尽相同。

英美国家与我国差异较大。

高层旅馆客房在我国属中危险级Ⅰ级，但在英美日德等国均属于轻危险级。

可见高层旅馆客房采用边墙型扩展覆盖喷头在国外也是允许的。

另外，火灾调查发现，许多旅馆客房火灾只有少量的可燃物燃烧，即造成室内人员CO中毒死亡。

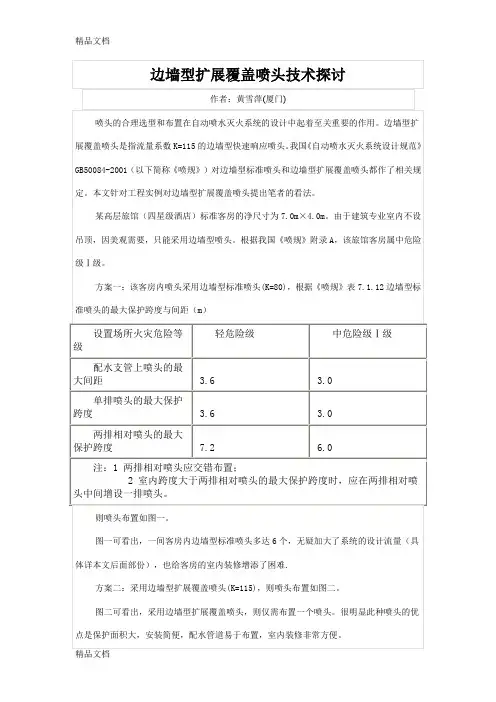

边墙型扩展覆盖喷头技术探讨摘要：本文探讨了高层旅馆客房采用边墙型扩展覆盖喷头的可行性及其设计要点，并对正确理解《自动喷水灭火系统设计规范》中的有关规定及其条文解释提出看法。

关键词：边墙型扩展覆盖喷头旅馆客房火灾危险等级标准喷头流量压力喷头的合理选型和布置在自动喷水灭火系统的设计中起着至关重要的作用。

边墙型扩展覆盖喷头是指流量系数K=115的边墙型快速响应喷头。

我国《自动喷水灭火系统设计规范》GB50084-2001（以下简称《喷规》）对边墙型标准喷头和边墙型扩展覆盖喷头都作了相关规定。

本文针对工程实例对边墙型扩展覆盖喷头提出笔者的看法。

某高层旅馆（四星级酒店）标准客房的净尺寸为7.0m×4.0m。

由于建筑专业室内不设吊顶，因美观需要，只能采用边墙型喷头。

根据我国《喷规》附录A，该旅馆客房属中危险级Ⅰ级。

方案一：该客房内喷头采用边墙型标准喷头(K=80)，根据《喷规》表7.1.12边墙型标准喷头的最大保护跨度与间距（m）设置场所火灾危险等级轻危险级中危险级Ⅰ级配水支管上喷头的最大间距 3.6 3.0单排喷头的最大保护跨度 3.6 3.0两排相对喷头的最大保护跨度7.2 6.0注：1 两排相对喷头应交错布置；2 室内跨度大于两排相对喷头的最大保护跨度时，应在两排相对喷头中间增设一排喷头。

则喷头布置如图一。

图一可看出，一间客房内边墙型标准喷头多达6个，无疑加大了系统的设计流量（具体详本文后面部份），也给客房的室内装修增添了困难.方案二：采用边墙型扩展覆盖喷头(K=115)，则喷头布置如图二。

图二可看出，采用边墙型扩展覆盖喷头，则仅需布置一个喷头。

很明显此种喷头的优点是保护面积大，安装简便，配水管道易于布置，室内装修非常方便。

图一图二方案二为多数设计单位采用。

但边墙型扩展覆盖喷头尚未纳入国家标准《自动喷水灭火系统洒水喷头性能要求和试验方法》GB5135-95的规定内容之中，《喷规》6.1.3对此仅规定了：“顶板为水平面的轻危险级，中危险级Ⅰ级居室和办公室，可采用边墙型喷头。

边墙型喷头的设计边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》6．1．3 条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘1.2米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7．1．12中的数据，是标准喷头K=80，在0.1MPa的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。

如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa，可以直接套用表中的数据。

浅谈高层酒店客房中喷头布置优化引言随着国民经济快速发展，人民的幸福指数和收入水平越来越高，出行旅游越来越多。

在这样的大环境下，各类星级酒店应运而生，而酒店的装修设计势必要给消费者好的观感，特别是高档酒店。

如果采用普通吊顶型喷头，不仅会拉低客房的空间高度，也会与吊顶上灯具等设施产生碰撞，影响客房的观感及品质。

所以本文从不同角度探讨边墙型喷头在客房内的布置。

1喷头布置依据和参数选择本文主要针对高层酒店的客房进行探讨，根据GB50084—20XX 自动喷水灭火系统设计规范(以下简称“自喷规范”)第6．1．3条得知，顶板为水平面的中危险级Ⅰ级旅馆建筑客房，可采用边墙型洒水喷头也可采用扩大覆盖面积洒水喷头。

另外根据自喷规范的附录A及5．0．1条可知，高层酒店的客房的火灾危险等级为中危险级Ⅰ级，喷水强度为6L/(min•m2)。

本文以某高层酒店客房的为例，尺寸为9．55m×4．25m，客房休息区尺寸为5．80m×4．25m(如图1所示)。

当高层酒店客房采用边墙型标准覆盖面积洒水喷头(K=80)时，相关设计参数应符合表1的规定。

当高层酒店客房采用边墙型扩大覆盖面积洒水喷头(K=115)时，依自喷规范7．1．5条可知，喷头最大保护跨度和配水支管上的洒水喷头间距，应按洒水喷头工作压力下能够喷湿对面墙和邻近端墙距溅水盘1．2m高度以下的墙面确定。

采用此喷头可根据国家图集《自动喷水与水喷雾灭火设施安装》(图集号04S206)第54页的布水曲线可得表2。

2以实例进行喷头的选型和布置根据客房内休息区的布局，得出以下四个方案，方案一、二在客房内采用标准边墙型喷头，喷头工作压力为0．05MPa。

两个方案在房间中分别沿短边和长边布置喷头，见图2，图3。

方案三、四在客房内采用边墙型扩大覆盖面积洒水喷头。

其中方案三的喷头工作压力为0．20MPa，在房间中沿短边一侧布置了1个喷头(见图4)，方案四的喷头工作压力为0．10MPa，在房间中沿长边一侧布置2个喷头(见图5)。

边墙型喷头设计规范一、设计原则：1.结构合理：边墙型喷头的设计应符合力学原理，能够承受所需水压，具有良好的水流控制性能。

2.安全可靠：边墙型喷头的设计应满足安全可靠的要求，能够防止水流溅射至人体或周围环境，防止喷头倒塌或损坏。

3.美观大方：边墙型喷头的设计应注重形态美观，与建筑物或景观墙融为一体，不影响整体效果。

二、材料选择：1.不锈钢：边墙型喷头主体结构可以选择不锈钢材料，具有较好的耐腐蚀性和抗氧化性能，能够长期使用。

2.铝合金：边墙型喷头的喷水口和水管可以选择铝合金材料，具有轻量化、耐用性强的特点。

3.强化玻璃：边墙型喷头的面板可以选择强化玻璃材料，具有高透明度和强度，能够使喷水效果更加清晰明亮。

三、安装要求：1.安全固定：边墙型喷头在安装过程中应采取加固措施，确保其能够牢固地固定在建筑物外墙或景观墙上，不会产生倾斜或松动。

2.水管布置合理：边墙型喷头的水管布置应合理，避免过长或过短，以免影响水流效果，同时要保证管道与墙体之间的连接处不会出现漏水现象。

3.排水设施：边墙型喷头设计时应考虑排水设施，确保喷水后的水能够及时排出，避免积水产生滑倒或腐蚀等问题。

四、性能要求：1.喷水形式：边墙型喷头设计应具有多种喷水形式，如直流、旋转、喷雾等，以满足不同场景的需求。

2.水流控制：边墙型喷头应具有良好的水流控制性能，能够调节喷水的高度、强度和角度等参数。

3.节水环保：边墙型喷头应具有节水环保的特点，能够有效利用水源，并在不使用时能够自动关闭或停止供水。

五、维护保养：1.定期检查：边墙型喷头在安装后应定期检查、清洗和维护，发现问题及时解决，确保其正常运行。

2.防冻措施：对于寒冷地区的边墙型喷头，应采取防冻措施，避免冬季管道冻裂或设备损坏。

3.防止堵塞：边墙型喷头的水管应注意防止杂物进入，避免堵塞水流。

在设计边墙型喷头时，需要综合考虑建筑物、景观墙的整体效果和功能需求，合理安排喷头的类型、数量和布局。

同时，设计人员应密切关注安全性、耐久性、美观性和环保性等因素，确保边墙型喷头在使用过程中能够长久运行、安全可靠，并达到预期的喷水效果。

宾馆客房边墙型喷头的设计应用摘要：边墙型喷头因其配水管道易于布置，颇受设计、施工及使用单位的欢迎。

但是对于边墙型喷头的应用却是有严格的规定，使得设计及使用中存在一定的限制。

本文就某一高层宾馆客房采用边墙型喷头进行可行性及设计应用进行分析。

关键词：高层宾馆客房边墙型喷头扩展覆盖喷头选择合适的喷头型式，并且进行合理的平面布置，是自动喷水灭火系统设计中至关重要的步骤。

设计案例：扬州某高层宾馆，层数13层，每层30间客房。

为了空间的视觉效果，装修标准为客房内起居部分不做吊顶。

一、客房内喷头的选择由于客房内起居部分不设置吊顶，因此在此部分不适合设置直立喷头或下垂型喷头。

1、喷头型式的选择根据《自动喷水灭火系统设计规范》（GB50084-2001，2005年版）6.1.3.3条“顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头”。

由此可见，使用边墙型喷头的场所，既要满足自动喷水灭火系统设置的火灾危险等级的要求，又要满足使用空间的要求。

从对设置场所危险等级的分类以及边墙型喷头性能特点等实际情况，既允许使用又严格了使用条件，使用时必须同时满足以下三个条件方能使用边墙型喷头：1）所使用的场所必须是轻危险级或中危险级I级。

2）所使用的空间只能是居室或办公室。

3）所使用空间处的顶板必须是水平面，喷头附近不得有阻挡喷水的障碍物。

本工程为高层宾馆，其自动喷水灭火系统的设置危险等级为中危险级I级，满足条件1。

设置场所为客房内，客房空间属于居住空间，满足条件2。

客房内起居部分不设置吊顶，顶板为水平面，满足条件3。

因此本工程客房内满足设置边墙型喷头的条件，选择边墙型喷头。

2、标准型和扩展覆盖型喷头的选择边墙型喷头有标准型和扩展覆盖型两种。

对于标准边墙型喷头，现行《自动喷水灭火系统设计规范》中对喷头的最大保护跨度及最大间距作了明确规定，如下表。

它是按70%的水量向喷头前方喷洒，30%的水量向喷头的后面墙上喷洒，并符合喷水强度要求而定的。

喷头的合理选型和布置在自动喷水灭火系统的设计中起着至关重要的作用。

边墙型扩展覆盖喷头是指流量系数K=115的边墙型快速响应喷头。

我国《自动喷水灭火系统设计规范》GB50084-2001（以下简称《喷规》）对边墙型标准喷头和边墙型扩展覆盖喷头都作了相关规定。

本文针对工程实例对边墙型扩展覆盖喷头提出笔者的看法。

某高层旅馆（四星级酒店）标准客房的净尺寸为7.0m×4.0m。

由于建筑专业室内不设吊顶，因美观需要，只能采用边墙型喷头。

根据我国《喷规》附录A，该旅馆客房属中危险级Ⅰ级。

方案一：该客房内喷头采用边墙型标准喷头(K=80)，根据《喷规》表7.1.12边墙型标准喷头的最大保护跨度与间距（m）则喷头布置如图一。

图一可看出，一间客房内边墙型标准喷头多达6个，无疑加大了系统的设计流量（具体详本文后面部份），也给客房的室内装修增添了困难.方案二：采用边墙型扩展覆盖喷头(K=115)，则喷头布置如图二。

图二可看出，采用边墙型扩展覆盖喷头，则仅需布置一个喷头。

很明显此种喷头的优点是保护面积大，安装简便，配水管道易于布置，室内装修非常方案二为多数设计单位采用。

但边墙型扩展覆盖喷头尚未纳入国家标准《自动喷水灭火系统洒水喷头性能要求和试验方法》GB5135-95的规定内容之中，《喷规》6.1.3对此仅规定了：“顶板为水平面的轻危险级，中危险级Ⅰ级居室和办公室，可采用边墙型喷头。

”其条文解释则又称国外对采用边墙型扩展覆盖喷头有严格规定：保护场所应为轻危险级，中危险级系统采用时须经特许。

美国NFPA13（1996年版）确实有此规定。

这就给设计人员带来了困惑，高层旅馆客房究竟能否采用边墙型扩展覆盖喷头呢？其实，设置场所火灾危险等级的划分标准各国不尽相同。

英美国家与我国差异较大。

高层旅馆客房在我国属中危险级Ⅰ级，但在英美日德等国均属于轻危险级。

可见高层旅馆客房采用边墙型扩展覆盖喷头在国外也是允许的。

另外，火灾调查发现，许多旅馆客房火灾只有少量的可燃物燃烧，即造成室内人员CO中毒死亡。
