水驱特征曲线课件教学内容

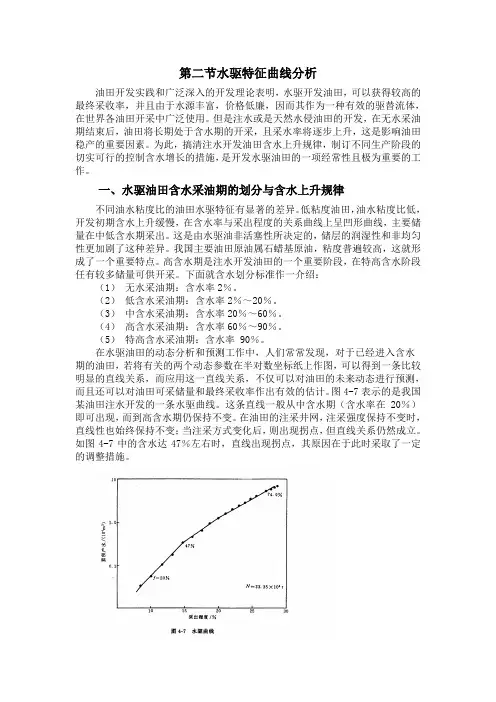

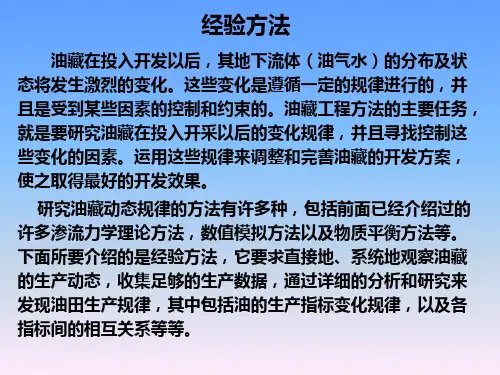

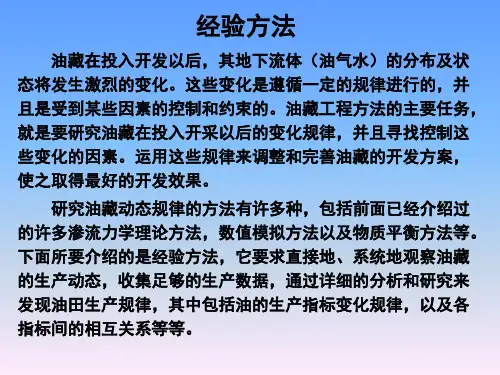

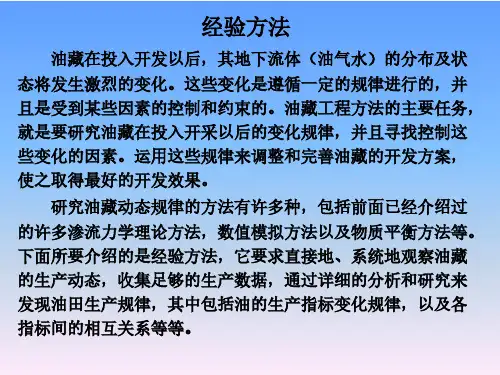

第二节水驱特征曲线分析油田开发实践和广泛深入的开发理论表明，水驱开发油田，可以获得较高的最终采收率，并且由于水源丰富，价格低廉，因而其作为一种有效的驱替流体，在世界各油田开采中广泛使用。

但是注水或是天然水侵油田的开发，在无水采油期结束后，油田将长期处于含水期的开采，且采水率将逐步上升，这是影响油田稳产的重要因素。

为此，搞清注水开发油田含水上升规律，制订不同生产阶段的切实可行的控制含水增长的措施，是开发水驱油田的一项经常性且极为重要的工作。

一、水驱油田含水采油期的划分与含水上升规律不同油水粘度比的油田水驱特征有显著的差异。

低粘度油田，油水粘度比低，开发初期含水上升缓慢，在含水率与采出程度的关系曲线上呈凹形曲线，主要储量在中低含水期采出。

这是由水驱油非活塞性所决定的，储层的润湿性和非均匀性更加剧了这种差异。

我国主要油田原油属石蜡基原油，粘度普遍较高，这就形成了一个重要特点。

高含水期是注水开发油田的一个重要阶段，在特高含水阶段任有较多储量可供开采。

下面就含水划分标准作一介绍：（1）无水采油期：含水率2％。

（2）低含水采油期：含水率2％～20％。

（3）中含水采油期：含水率20％～60％。

（4）高含水采油期：含水率60％～90％。

（5）特高含水采油期：含水率 90％。

在水驱油田的动态分析和预测工作中，人们常常发现，对于已经进入含水期的油田，若将有关的两个动态参数在半对数坐标纸上作图，可以得到一条比较明显的直线关系，而应用这一直线关系，不仅可以对油田的未来动态进行预测，而且还可以对油田可采储量和最终采收率作出有效的估计。

图4-7表示的是我国某油田注水开发的一条水驱曲线。

这条直线一般从中含水期（含水率在20％）即可出现，而到高含水期仍保持不变。

在油田的注采井网，注采强度保持不变时，直线性也始终保持不变；当注采方式变化后，则出现拐点，但直线关系仍然成立。

如图4-7中的含水达47％左右时，直线出现拐点，其原因在于此时采取了一定的调整措施。

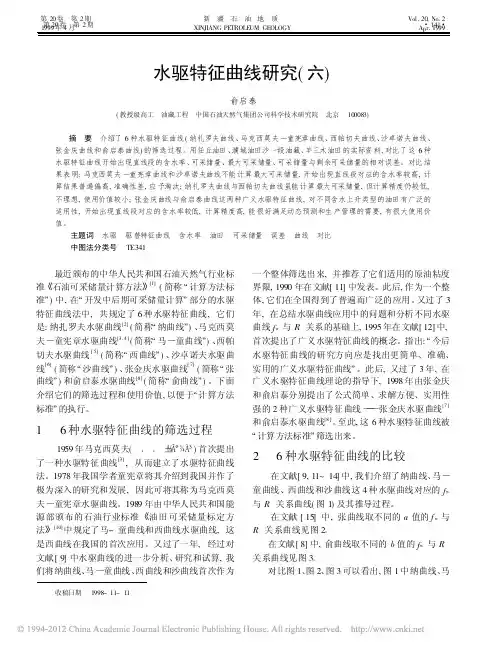

#141#第20卷第2期水驱特征曲线研究(六)俞启泰(教授级高工油藏工程中国石油天然气集团公司科学技术研究院北京100083)摘要介绍了6种水驱特征曲线(纳扎罗夫曲线、马克西莫夫)童宪章曲线、西帕切夫曲线、沙卓诺夫曲线、张金庆曲线和俞启泰曲线)的筛选过程。

用任丘油田、濮城油田沙一段油藏、羊三木油田的实际资料,对比了这6种水驱特征曲线开始出现直线段的含水率、可采储量、最大可采储量、可采储量与剩余可采储量的相对误差。

对比结果表明:马克西莫夫)童宪章曲线和沙卓诺夫曲线不能计算最大可采储量,开始出现直线段对应的含水率较高,计算结果普遍偏高,准确性差,应予淘汰;纳扎罗夫曲线与西帕切夫曲线虽能计算最大可采储量,但计算精度仍较低,不理想,使用价值较小;张金庆曲线与俞启泰曲线这两种广义水驱特征曲线,对不同含水上升类型的油田有广泛的适用性,开始出现直线段对应的含水率较低,计算精度高,能很好满足动态预测和生产管理的需要,有很大使用价值。

主题词水驱驱替特征曲线含水率油田可采储量误差曲线对比中图法分类号TE341收稿日期1998-11-11最近颁布的中华人民共和国石油天然气行业标准5石油可采储量计算方法6[1](简称/计算方法标准0)中,在/开发中后期可采储量计算0部分的水驱特征曲线法中,共规定了6种水驱特征曲线,它们是:纳扎罗夫水驱曲线[2](简称/纳曲线0)、马克西莫夫)童宪章水驱曲线[3,4](简称/马)童曲线0)、西帕切夫水驱曲线[5](简称/西曲线0)、沙卓诺夫水驱曲线[6](简称/沙曲线0)、张金庆水驱曲线[7](简称/张曲线0)和俞启泰水驱曲线[8](简称/俞曲线0)。

下面介绍它们的筛选过程和使用价值,以便于/计算方法标准0的执行。

16种水驱特征曲线的筛选过程1959年马克西莫夫( 1 1 ±¼Ãº¾À³)首次提出了一种水驱特征曲线[3],从而建立了水驱特征曲线法。

水驱曲线分析
由图可知：
甲型水驱曲线方程：logWp=4.1054+0,0001Np
丙型水驱曲线方程：Lp/Np=10.385+4.8E-5Lp
甲型水驱曲线:
Np
B
A
W p
1
1
log+
=
1）地质储量：N=7.5/0.0001=75000 *104m3 2）可采储量：
f wL =0.98 =12223
104
m 3
丙型水驱曲线:
1、可动油储量Nom ： =12000
2、当含水率fw 取为经济极限含水率fwL 之后，可采储量的关系式为：
f wL =0.98
=3900
3、经济极限含水率条件下的水驱体积波及系数，表示为 ：
=32。

5% 分析拟合精度，评价计算结果：
甲型水驱曲线拟合相关系数为98.86%
丙型水驱曲线拟合相关系数为99.32%
其均满足 可采储量<可动油储量<地质储量
由以上分析可知本次拟合精度较高 ，计算结果较准确。

1
11)]303.2log([)1log(B B A f f N wl wl R +--=。

砂岩油藏水驱开发规律变化特点第一节、水驱特征曲线的基本关系式 (1)第二节、实际的lgWp ——Np 关系曲线 (6)第三节水驱特征曲线的应用......................................... 1..0..第四节、甲型水驱曲线直线段的校正方法.............................. 1..2第五节、利用水驱曲线推出的规律.................................... 1..4.第六节、水驱油藏开采过程中分段规律................................ 1 (6)第七节、水驱油藏油井含水产油动态规律.............................. 1..8-可编辑修改-砂岩油藏水驱开发规律变化特点第一节、水驱特征曲线的基本关系式、甲型水驱特征曲线1、甲型水驱特征曲线表述累积产水量与累积产油量成半对数线性关 系。

LgW pLgW p A i B i N P LgW P a 1 bRLg 2N o B o w m 3S wi % 1 Bl 沁g 3mn w B w o 1 S W i 4.606 4.606NA i bB i N 3mSzL4.606 R山一一采出程度；N Wp ---------------- 累积产水量，104t 或104m 3;N p ――累积产油量，104t 或104m 3;N ------ 油田的地质储量，104t 或104m 3;分别为原油和地层水的粘度，mPa.s;Bo 、Bw ——分别为原油和地层水的体积系数;Wp ――累积产水量；Np ――累积产油量2.关系式 式中：A a 1岩心出口端的含水饱和度，f.在甲型水驱曲线关系式中，特征直线段截距A i 的大小主要取决于油田的地质储量和油水粘度比；而直线段斜率B i 的大小主要取决于油田的地质储量。

对于地质储量相同而地层油水粘度比不同的油田， 甲型水驱曲线特征直线段的斜率相同， 但地层油水粘度比大的油田，具B1与N 的统计关系式童宪章： B i 75 NB 8.0459陈兀千修正式：B 1 N 1032 S oi分别为地层束缚水饱和度和原始含油饱和度，f; 取决于储层润湿性和孔隙结构的相对渗透率曲线的常数,K roK rw mSwene K ro 、 K rw 分别为油相和水相的相对渗透率，f;m 、 n 有较大的截距。
