塑料产品结构设计注意事项

注塑设计注意要点:1、利用注塑工艺生产产品时，由于塑料在模腔中的不均匀冷却和不均匀收缩以及产品结构设计的不合理，容易引起产品的各种缺陷：缩印、熔接痕、气孔、变形、拉毛、顶伤、飞边。

2、为得到高质量的注塑产品，我们必须在设计产品时充分考虑其结构工艺性，下面结合注塑产品的主要结构特点分析避免注塑缺陷的方法。

（1）开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯机构和消除分型线对外观的影响。

1）、开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2）、例如：保险杠的开模方向一般为车身坐标χ方向，如果开模方向设计成与χ轴不一致，则必须在产品图中注明其夹角。

3）、开模方向确定后，可选择适当的分型线，以改善外观及性能。

（2）脱模斜度1）、适当的脱模斜度可避免产品拉毛。

光滑表面的脱模斜度应大于0.5度，细皮纹表面大于1度，粗皮纹表面大于1.5度。

2）、适当的脱模斜度可避免产品顶伤。

3）、深腔结构产品设计时外表面斜度要求小于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料密度强度。

（3）产品壁厚1）、各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2）、壁厚不均会引起表面缩印。

3）、壁厚不均会引起气孔和熔接痕。

（4）加强筋1）、加强筋的合理应用，可增加产品刚性，减少变形。

2）、加强筋的厚度必须小于产品壁厚的1/3，否则引起表面缩印。

3）、加强筋的单面斜度应大于1.5°，以避免顶伤。

1）、圆角太小可能引起产品应力集中，导致产品开裂。

2）、圆角太小可能引起模具型腔应力集中，导致型腔开裂。

3）、设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

4）、不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。

塑料产品结构设计应注意事项随着世界经济的发展和人们对生活品质的追求，塑料制品越来越被广泛应用。

塑料制品广泛运用于日用品、交通运输、建筑装修等领域，而塑料产品的结构设计关系到它的使用效果、使用寿命和品质等方面。

本文将从材料选择、结构设计、加工工艺等方面，探讨塑料产品结构设计应注意的事项。

一、材料选择1.合适的原材料在进行塑料产品结构设计之前，需要进行原材料的选择。

选择合适的原材料是保证产品品质的关键之一。

应该根据产品的用途、负荷条件、使用环境等因素合理选择原材料，以保证产品品质、使用寿命和安全性。

2.优劣比较在进行原材料的选择过程中，应该进行优劣比较。

对于不同的原材料，其物理、化学性质是有区别的，应进行深入了解和对比分析，给出合理的选择建议。

二、结构设计1.结构简单塑料制品的结构设计应该尽量简单。

简单的结构有利于加工工艺的控制，并且能够提高整个产品的可靠性和使用寿命。

2.避免孔洞塑料制品的结构设计应该避免出现孔洞。

孔洞会导致产品强度下降，增加在使用过程中的破裂风险，同时也会对产品品质造成影响。

3.考虑产品重量在进行结构设计之前，需要深入了解产品的使用环境以及需要承受的重量，以设计出符合要求的结构。

同时，应该尽量避免设计过度的结构，从而减轻产品的重量和成本。

4.考虑使用寿命在进行结构设计时，应该考虑产品的使用寿命，选择合适的材料并进行适当的强度设计。

这样，可以确保产品的使用寿命，并且降低使用过程中出现问题的可能性。

5.符合人体工程学对于需要与人体接触的塑料制品结构设计，需要遵循人体工程学的原则进行设计。

这样，可以确保产品的使用舒适性和人机工程过程中的安全和稳定性。

三、加工工艺1.优化加工工艺塑料制品加工过程中，需要优化加工工艺，保证加工过程的平稳和产品品质的稳定。

同时，应该注意加工周期的时间控制和保护加工工艺过程中的原材料不被污染。

2.选择高质量的设备在进行塑料制品加工时，应选择高质量的设备。

高质量的设备能够保证加工的精度和加工过程中的安全性，从而保证产品的品质和生产效率。

塑料产品结构设计注意事项塑料产品在现代生活中的应用广泛，例如家居用品、玩具、电子产品外壳等等。

而塑料产品的结构设计对于产品的质量、外观和使用寿命有着非常重要的影响。

本文将从外观结构、力学设计、成型工艺以及材料选用等方面探讨塑料产品结构设计的注意事项。

一、外观结构设计1、造型设计造型设计是产品的重要组成部分，良好的造型不仅可以提高产品的美观度，还可以提高产品的使用舒适度。

我们应该尽可能的参考生产企业相应产品在外观造型上的优化。

同时还需要根据产品的实际使用要求，将造型与其他方面的设计有机地结合起来。

2、尺寸设计在设计产品尺寸时，我们需要考虑到使用者的人体工学和使用习惯，以及使用场景等方面的因素。

同时我们还需进行模型的三维数据分析，以确认设计尺寸是否合适。

二、力学设计塑料制品的力学设计主要是针对产品的负载、疲劳、变形等方面进行的。

设计时需要考虑到产品的复杂性和耐用性。

1、材料的选择与使用不同的塑料材料有着不同的物理和化学性质，对于不同类型的塑料产品，我们需要根据其使用要求进行材料选择和使用，而且，我们需要综合考虑材料的成本、可回收性、抗氧化性、耐久性等因素。

2、设计承载力设计产品时我们需要考虑到产品的承载力，以保证产品在使用时不会出现断裂、变形等安全问题。

一般来说，塑料制品往往具有大型面板或外壳，因此在考虑承载力时应注意加强框架约束，以消除塑料制品的变形或脆性断裂。

3、环境适应性设计塑料制品在不同环境下都会有不同的表现，在设计时需要考虑到产品的使用场景和用途等因素。

例如，某些塑料制品的要求比较高，需要符合精度要求；而另一些型号的产品需要涉及强化和额外验收等工艺，以防水或防腐等方面进行特殊处理。

三、成型工艺1、成型材料选择在选择成型材料时需要考虑到其强度、可加工性等。

常见的塑料成型方法有吹塑、注塑、压缩成型和挤出成型等，而不同的方法可以满足不同的需求。

2、模具结构设计模具对于塑料成型过程至关重要，因此，模具的设计需要考虑到复杂性、成本、加工时间等因素。

塑胶产品结构设计要点1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑料产品结构设计准则塑料产品的结构设计是指在满足使用功能和外观要求的基础上，合理确定塑料产品的形状、尺寸、材料、加工工艺等方面的设计要求。

塑料产品结构的设计准则主要有以下几个方面：1.合理确定产品形状和尺寸。

塑料产品的形状和尺寸直接关系到塑料材料的使用性能和加工工艺，应根据产品的使用功能和外观要求，选择合适的形状和尺寸。

一般来说，塑料产品的结构设计应尽量简化，避免过多的棱角和壁厚变化；同时，应考虑产品的结构强度，保证产品的使用寿命和安全性。

2.合理选择塑料材料。

不同的塑料材料具有不同的特性，适用于不同的产品。

在选择塑料材料时，应考虑产品的使用环境和使用功能，选择具有耐热性、耐寒性、耐腐蚀性等特点的塑料材料。

同时还要考虑材料的成本和可加工性，以便满足产品的经济性和加工工艺要求。

3.合理确定产品的结构连结方式。

塑料产品的结构连结方式主要有焊接、胶接、机械连接等。

在进行结构连结时，应根据产品的使用要求和结构特点，选择合适的连结方式。

同时要保证连接的牢固性和稳定性，以保证产品在使用过程中不会断裂或松动。

4.合理设计产品的壁厚和结构加强。

塑料产品的壁厚直接关系到产品的结构强度和外观美观。

一般来说，塑料产品的壁厚应保证足够的结构强度，并避免过厚或过薄造成的问题。

另外，还应考虑在关键部位加强结构，通过合理的结构设计和加强措施，提高产品的抗冲击性和承载能力。

5.合理选择产品的表面处理方式。

塑料产品的表面处理可以改善产品的外观质量和使用寿命。

常见的表面处理方式包括喷漆、涂层、电镀等。

在选择表面处理方式时，应根据产品的使用要求和外观要求，选择合适的表面处理方式，并保证表面处理层的附着力和耐磨性。

6.合理选型和设计模具。

塑料产品的生产通常需要使用模具进行注塑成型。

在选型和设计模具时，应根据产品的结构和尺寸要求，选择合适的模具，并合理设计模具的结构和工艺参数，以满足产品的成型要求和生产效率。

总之，塑料产品的结构设计准则主要包括确定产品形状和尺寸、选择合适的塑料材料、合理确定产品的结构连结方式、设计合理的壁厚和结构加强、选择合适的表面处理方式以及合理选型和设计模具等方面。

塑料制品的结构设计规范塑料制品在现代生活中已经成为了不可或缺的一部分，随处可见的塑料制品的使用使人们的生活更加便捷和美好。

为了保证塑料制品的质量和功能，制品的结构设计至关重要。

本文将从材料选择、结构设计和工艺控制三个方面阐述塑料制品的结构设计规范。

一、材料选择塑料制品的材料选择直接影响着塑料制品的使用寿命、强度和耐热性等性能指标。

在选择塑料制品的材料时，应该综合考虑材料的物理和化学性能，场所和使用环境等多方面的因素。

一般而言，工程塑料比通用塑料具有更好的机械性能、化学稳定性和耐热性，比如PC、ABS等工程塑料。

二、结构设计1、合理的壁厚设计塑料件的壁厚是指制品壁厚与外径或内径的比值。

塑料制品的壁厚应该尽可能的薄，并且均匀一致。

因为塑料的热导率很低，导热性差，如果部分壁厚过厚，会造成热应力，导致塑料制品变形或开裂。

所以，在设计塑料制品的壁厚时，需根据使用场合、力学要求以及成本等因素进行综合考虑。

2、结构的可靠性和安全性设计结构时需充分考虑结构的可靠性和安全性，既要满足使用的要求，又要尽可能的减小结构的体积和材料消耗。

此外，结构设计时还应该考虑未来可能出现的一些异常情况，如使用环境的变化、超负荷的物理作用和力学应力等因素都应该在结构设计中进行考虑。

三、工艺控制优秀的结构设计标准是塑料制品质量保证的前提，但良好的生产工艺过程也是确保质量的关键。

生产过程中应该选择先进的生产工艺技术，如模具设计、注塑机选型和注射参数的调控等。

此外，应该做好产品的标准化、精细化生产和检验工作，以确保产品品质达到标准。

综上所述，塑料制品的结构设计对产品质量至关重要，必须遵循一定的规范和标准进行设计和制造。

同时，在生产过程中也需要遵循简单、精细、标准化、自动化和人性化原则。

一旦遇到质量问题，企业应该采取积极有效的措施，及时处理，以免造成不必要的损失和影响公司声誉。

塑料产品结构设计注意事项1.减少应力集中：在进行结构设计时，需要避免应力集中的情况，因为这样容易导致产品的断裂和损坏。

可以通过增加圆角、过渡半径和增加支撑结构等方式来减少应力集中。

2.提高结构刚度：塑料产品通常需要具备一定的结构刚度，以保证其在使用中不易变形和破损。

为了增加产品的结构刚度，可以采用加强筋、加厚结构和增加内部支撑等方法。

3.增加产品的抗疲劳性：塑料产品在长时间使用或重复加载下容易发生疲劳破坏。

为了提高产品的抗疲劳性，可以采用设计增加圆角和过渡曲线，同时避免锐角和过渡面等设计措施。

4.考虑产品的装配性：在进行塑料产品结构设计时，应该考虑产品的装配性，使得产品易于装配和拆卸。

可以通过设计合理的拼接接口、预留装配空间和减小装配工艺难度等方式来提高产品的装配性。

5.考虑产品的可维修性：塑料产品在使用过程中可能遭受损坏或磨损，因此需要考虑产品的可维修性。

设计时应该考虑到易损部位的更换和修理，尽量采用可拆卸结构和标准化零件，以方便维修。

6.确保产品的安全性：在进行塑料产品结构设计时，需要确保产品的安全性。

要保证塑料产品在正常使用和意外情况下都能够满足安全要求，避免出现塑料破裂、断裂和松动等情况。

可以通过增加防护结构、增加强度和使用合适的材料等方式来提高产品的安全性。

7.选择合适的材料：塑料产品的性能取决于所选用的材料。

在进行结构设计时，应根据产品的具体要求选择合适的塑料材料，考虑材料的强度、硬度、耐温性、耐化学性等指标。

同时还需要考虑材料的成本和可塑性等因素。

8.结合生产工艺：在进行塑料产品结构设计时，需要结合产品的生产工艺来考虑设计要求。

不同的生产工艺可能对产品的结构设计提出不同的要求，例如注塑工艺需要考虑产品的模具结构和塑料流动性等因素。

总结起来，塑料产品结构设计需要考虑产品的强度、刚度、抗疲劳性、装配性、可维修性、安全性和材料等因素。

只有综合考虑这些因素，才能设计出质量可靠、使用寿命长的塑料产品。

产品开发的结构设计原则：a、结构设计要合理：装配间隙合理，所有插入式的结构均应预留间隙；保证有足够的强度和刚度（安规测试），并适当设计合理的安全系数。

b、塑件的结构设计应综合考虑模具的可制造性，尽量简化模具的制造。

c、塑件的结构要考虑其可塑性，即零件注塑生产效率要高，尽量降低注塑的报废率。

d、考虑便于装配生产（尤其和装配不能冲突）。

e、塑件的结构尽可能采用标准、成熟的结构，所谓模块化设计。

f、能通用/公用的，尽量使用已有的零件，不新开模具。

g、兼顾成本大略的汇总下结构中常见的问题注意点，期抛砖引玉，共同提高。

1、关于塑料零件的脱模斜度：一般来说，对模塑产品的任何一个侧面，都需有一定量的脱模斜度，以便产品从模具中顺利脱出。

脱模斜度的大小一般以0.5度至1度间居多。

具体选择脱模斜度注意以下几点：a、塑件表面是光面的，尺寸精度要求高的，收缩率小的，应选用较小的脱模斜度，如0.5b、较高、较大的尺寸，根据实际计算取较小的脱模斜度，比如双筒洗衣机大桶的筋板，计算后取0.15 ° ~0.2 °。

c、塑件的收缩率大的，应选用较大的斜度值。

d、塑件壁厚较厚时，会使成型收缩增大，脱模斜度应采用较大的数值。

e、透明件脱模斜度应加大，以免引起划伤。

一•般情况下，PS料脱模斜度应不少于 2.5 °~3°，ABS及PC料脱模斜度应不小于1.5 ° ~2°。

f、带皮纹、喷砂等外观处理的塑件侧壁应根据具体情况取2° ~5°的脱模斜度，视具体的皮纹深度而定。

皮纹深度越深，脱模斜度应越大。

g、结构设计成对插时，插穿面斜度一般为1° ~3°（见后面的图示意）。

2、关于塑件的壁厚确定以及壁厚处理：合理的确定塑件的壁厚是很重要的。

塑件的壁厚首先决定于塑件的使用要求：包括零件的强度、质量成本、电气性能、尺寸稳定性以及装配等各项要求，一般壁厚都有经验值，参考类似即可确定（如熨斗一般壁厚2mm吸尘器大体为2.5mm），其中注意点如下：a、塑件壁厚应尽量均匀，避免太薄、太厚及壁厚突变，若塑件要求必须有壁厚变化，应采用渐变或圆弧过渡，否则会因引起收缩不均匀使塑件变形、影响塑件强度、影响注塑时流动性等成型工艺问题。

塑料产品结构设计应注意事项塑料产品的结构设计是塑料制品设计的重要环节，它直接影响产品的质量、性能和外观。

正确的结构设计可以提高塑料产品的使用寿命和安全性，并减少生产成本。

下面是塑料产品结构设计应注意的几个关键事项：1.应用环境和用途分析：在进行塑料产品结构设计之前，首先需要对产品的使用环境和用途进行认真的分析。

不同的应用环境和用途对产品的强度、耐腐蚀性、耐热性等性能需求会有所不同，因此设计时需要根据实际需求进行选择。

2.材料的选择：塑料产品结构设计中，材料的选择是至关重要的。

不同的塑料材料具有不同的性能和特性，例如聚乙烯具有良好的韧性和抗冲击性能，而聚丙烯具有较好的耐化学腐蚀性能。

设计时需要根据产品的使用要求选择合适的材料，并考虑材料的可加工性、成本和环境影响等因素。

3.结构强度设计：塑料产品的结构强度设计是保证产品正常使用的重要因素。

在设计结构时，需要考虑产品的受力情况，避免设计过程中出现应力集中或不均匀的情况，从而导致产品的损坏或失效。

可以通过合理的结构设计、增加加强件等方式来提高产品的强度和刚度。

4.注塑工艺考虑：塑料产品一般采用注塑工艺进行生产。

在结构设计时，需要考虑注塑工艺对产品的影响。

例如，需要合理设计产品的壁厚和收缩率，以保证产品能够正常注塑，并且在冷却过程中不会产生过多的变形或应力。

此外，还需要考虑模具的设计和制造，以提高产品的成型质量和生产效率。

5.考虑工装和装配：在进行塑料产品结构设计时，还需要考虑产品的工装和装配。

工装的设计应与产品结构相适应，并考虑成本、工艺和装配效率等因素。

此外，还需要考虑产品的装配方便性、可靠性和稳定性，以便提高产品的质量和生产效率。

6.外观设计：塑料产品的外观设计是吸引消费者注意的重要因素。

在进行结构设计时，需要考虑产品的外观要求，并合理安排产品的表面纹理、边角半径和接缝位置等细节，以提高产品的美观度和市场竞争力。

综上所述，塑料产品结构设计是塑料制品设计中至关重要的环节，它涉及诸多方面的因素，包括应用环境和用途分析、材料选择、结构强度设计、注塑工艺考虑、工装和装配、外观设计等。

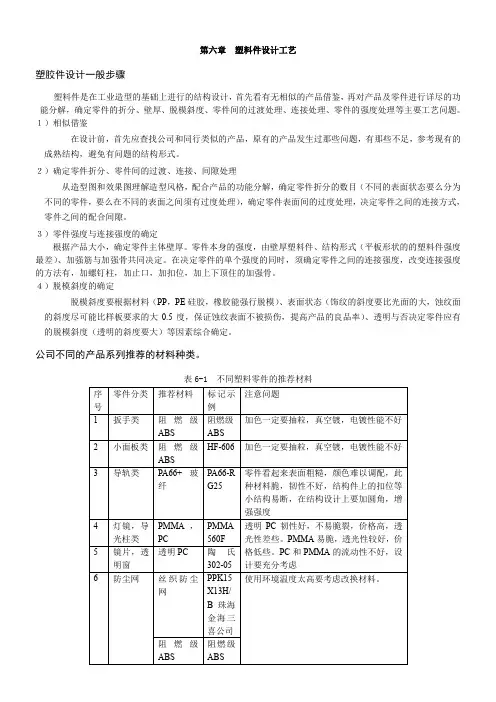

第六章塑料件设计工艺塑胶件设计一般步骤塑料件是在工业造型的基础上进行的结构设计，首先看有无相似的产品借鉴，再对产品及零件进行详尽的功能分解，确定零件的折分、壁厚、脱模斜度、零件间的过渡处理、连接处理、零件的强度处理等主要工艺问题。

１）相似借鉴在设计前，首先应查找公司和同行类似的产品，原有的产品发生过那些问题，有那些不足，参考现有的成熟结构，避免有问题的结构形式。

２）确定零件折分、零件间的过渡、连接、间隙处理从造型图和效果图理解造型风格，配合产品的功能分解，确定零件折分的数目（不同的表面状态要么分为不同的零件，要么在不同的表面之间须有过度处理），确定零件表面间的过度处理，决定零件之间的连接方式，零件之间的配合间隙。

３）零件强度与连接强度的确定根据产品大小，确定零件主体壁厚。

零件本身的强度，由壁厚塑料件、结构形式（平板形状的的塑料件强度最差）、加强筋与加强骨共同决定。

在决定零件的单个强度的同时，须确定零件之间的连接强度，改变连接强度的方法有，加螺钉柱，加止口，加扣位，加上下顶住的加强骨。

４）脱模斜度的确定脱模斜度要根据材料（PP，PE硅胶，橡胶能强行脱模）、表面状态（饰纹的斜度要比光面的大，蚀纹面的斜度尽可能比样板要求的大0.5度，保证蚀纹表面不被损伤，提高产品的良品率）、透明与否决定零件应有的脱模斜度（透明的斜度要大）等因素综合确定。

公司不同的产品系列推荐的材料种类。

表6-1 不同塑料零件的推荐材料塑胶件的表面处理表6-2 塑料表面处理的选择塑胶件的工艺技术要求.塑胶件零件的壁厚选择塑胶件，对壁厚均匀性有要求，壁厚不均匀工件将有缩水痕迹，要求加强筋与主体壁厚的比值最好为0.4以下，最大比值不超过0.6.塑胶零件的脱模斜度在立体图的构建中，凡影响外观，影响装配的地方需要画出斜度，加强筋一般不画斜度。

塑胶零件的脱模斜度由材料，表面饰纹状态，零件透明与否决定。

硬质塑料比软质塑料的脱模斜度大，零件越高，孔越深，斜度越小。

塑料产品结构设计应注意事项(doc 17页)塑料产品结构设计注意事项1、塑料产品开发的结构设计原则⑴、结构设计要合理：装配间隙合理，所有插入式的结构均应预留间隙；保证有足够的强度和刚度(安规测试)，并适当设计合理的安全系数。

⑵、塑件的结构设计应综合考虑模具的可制造性，尽量简化模具的制造。

⑶、塑件的结构要考虑其可塑性，即零件注塑生产效率要高，尽量降低注塑的报废率。

⑷、考虑便于装配生产(尤其和装配不能冲突)。

⑸、塑件的结构尽可能采用标准、成熟的结构，所谓模块化设计。

⑹、能通用/公用的，尽量使用已有的零件，不新开模具。

⑺、兼顾成本。

2、材料的选取⑴、ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。

还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。

目前常用奇美PA-757、PA-777D 等。

⑵、PC+ABS：流动性好，强度不错，价格适中。

适用于作高刚性、高冲击韧性的制件，如框架、壳体等。

常用材料代号：拜尔T85、T65。

⑶、PC：高强度，价格贵，流动性不好。

适用于对强度要求较高的外壳、按键、传动机架、镜片等。

常用材料代号如：帝人L1250Y、PC2405、PC2605。

⑵、较高、较大的尺寸，根据实际计算取较小的脱模斜度。

⑶、塑件的收缩率大的，应选用较大的斜度值。

⑷、塑件壁厚较厚时，会使成型收缩增大，脱模斜度应采用较大的数值。

⑸、透明件脱模斜度应加大，以免引起划伤。

一般情况下，PS料脱模斜度应不少于2.5°～3°，ABS及PC料脱模斜度应不小于1.5°～2°。

⑹、带皮纹、喷砂等外观处理的塑件侧壁应根据具体情况取2°～5°的脱模斜度，视具体的皮纹深度而定。

皮纹深度越深，脱模斜度应越大。

⑺、结构设计成对插时，插穿面斜度一般为1°～3°。

塑料产品结构设计的一般原则及精度影响因素总结塑料产品的结构设计是指在满足产品功能要求的基础上，合理选择和搭配各部件的形状、尺寸和材料，使产品能够满足使用要求和生产要求的设计过程。

塑料产品结构设计的一般原则和精度影响因素总结如下：一、塑料产品结构设计的一般原则：1.合理性原则：结构设计要合理，满足产品的使用功能需求，符合产品设计目标。

要避免过于复杂和冗余的设计，尽可能简化结构，减少材料的使用。

2.经济性原则：结构设计要经济，能够在一定范围内降低生产成本，提高产品的竞争力。

要考虑材料的成本、工艺的可行性、后期维修的方便性等因素。

3.可靠性原则：结构设计要可靠，确保产品在正常使用条件下能够正常工作，并且有足够的寿命。

要考虑产品的强度、刚度、稳定性等因素，进行适当的强度校核和可靠性分析。

4.安全性原则：结构设计要安全，确保产品在使用过程中不会对用户造成伤害。

要考虑产品的安全标准和法规要求，避免设计上的安全隐患，例如锐角、尖角等。

5.可制造性原则：结构设计要考虑制造工艺的可行性，确保产品在设计要求下能够顺利生产。

要合理选择成型工艺、缩短生产周期、提高生产效率和质量。

二、塑料产品结构设计的精度影响因素：1.塑料材料特性：不同的塑料材料具有不同的收缩率和变形性能，这会影响产品的尺寸和形状精度。

设计时需要考虑塑料材料的热收缩和冷却变形等因素，并进行适当的补偿。

2.模具精度：模具的精度决定了产品的尺寸和形状的精度。

模具的制造精度、装配精度、使用寿命等都会对产品的精度产生影响。

3.设计精度：产品的结构设计直接影响产品的精度。

要合理选择产品的结构，避免过于复杂的几何形状，减小尺寸和形状的变化范围，提高产品的精度。

4.加工工艺：不同的加工工艺对产品的精度有不同的影响。

例如，注塑成型工艺的精度一般较高，而吹塑成型工艺的精度相对较低。

要根据产品的精度要求选择适当的加工工艺。

5.外界环境因素：产品在使用过程中受到的外界温度、湿度、压力等环境因素也会对产品的精度产生一定影响。

塑料产品结构设计准则
一、塑料产品结构设计方针
1、结构设计应得到实际使用要求，尽量简化结构，使其结构合理、操作简便、制造容易。

2、结构设计应根据使用要求，考虑产品的性能、外形和使用环境，满足产品质量要求。

3、产品的造型要美观大方，满足消费者的审美要求，使之自然统一
4、结构设计应满足模具设计要求，使用质量好、价格便宜的模具来加工熔模塑料件。

5、产品的结构设计要综合考虑材料、模具和模具制造等技术参数，在以上参数内寻求最佳的结构形式。

6、塑料产品的结构设计要考虑体积小、重量轻和低成本的要求，同时要求使用寿命长、性能稳定，力学结构强度要求高。

二、塑料产品结构设计要点
1、考虑材料的特性
塑料产品的结构设计要根据材料的物理特性，特别是在外力、温度负荷作用下，塑料件自身的变形、破坏和损伤等特性，来确定合理的结构形式、尺寸尺度和受力部位等要求。

2、考虑制造工艺
塑料产品的结构设计要根据熔模塑料件的制造工艺，满足模具结构的设计要求，充分发挥塑料的加工性能，力求产品尺寸精度高、表面光滑度强，实现质量稳定、成本低的目的。

塑胶产品结构设计12个要点(结构工程师必备知识)1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑料结构件设计规范教材作为现代工业生产中的重要装备，塑料制品在许多领域都得到了广泛的应用。

而其中的塑料结构件则是塑料制品中最为重要的组成部分之一。

塑料结构件以其高效、精准、灵活等特点而广受欢迎，但为了在工业生产中获得良好的效果和使用寿命，需要对其设计进行规范。

本文将主要讨论塑料结构件设计规范教材的相关问题。

一、塑料结构件设计的标准化在塑料结构件设计中，标准化是十分必要的。

具体来说，标准化设计方案能够对生产中的产品设计、制造、检验等环节进行规范，降低产品的生产成本和交付周期，并提高产品的质量和可靠性。

二、塑料结构件设计中的基本原理塑料结构件设计中的基本原理有多个，例如传热原理、机械原理、材料科学原理等。

这些原理的掌握对于塑料结构件的设计和生产至关重要，因为只有对材料、物理力学、挤出成型等多个环节进行充分的考虑，才能够制造出质量稳定的产品。

三、塑料结构件设计的工艺规范塑料结构件的工艺规范包括了塑料成型工艺的要求、成型设备的配置和选择、成型部件等相关问题。

塑料结构件设计的成功与否取决于工艺的是否规范，因此对塑料成型工艺的了解和掌握也是塑料结构件设计中的重要部分。

四、塑料结构件设计中的重点问题塑料结构件的设计中还有一些重点问题，例如材料的选择、模具的设计、部件的接口设计、塑料件颜色的配色以及表面处理等。

这些问题的解决需要充分考虑到产品的使用环境和特殊要求，因此需要在设计时进行充分的研究和考虑。

五、塑料结构件设计的开发流程整个塑料结构件的设计开发流程包含了塑料成型工艺的规划、模具制作、样品验证、批量生产等流程，每个环节都有其重要性。

因此对于任何塑料结构件的开发设计，都需要充分考虑整个流程，保证各个环节的顺利进行，并达到设计要求。

六、塑料结构件设计中的注意事项在塑料结构件设计的过程中，还有一些需要注意的事项。

例如需要充分考虑产品的使用环境和寿命要求，设计充分考虑材料的性能和目标市场需求，预先做好样品的合格验证工作等。

塑料产品结构设计塑料产品结构设计是指在塑料制品生产过程中，通过分析产品的使用条件和要求，合理安排塑料材料的使用位置、形状和尺寸，确定产品的结构形式，以达到安全、可靠、经济、美观等要求的设计过程。

在进行塑料产品结构设计时，需考虑材料的强度、刚度、耐疲劳性、耐腐蚀性、耐热性、可塑性、表面光泽、色泽稳定性等因素。

1.了解产品需求：首先需要了解产品的使用条件和要求，包括使用环境、载荷要求、使用寿命、外观要求等。

了解产品的功能和性能要求，为结构设计提供指导。

2.材料选择：根据产品的要求，选择适合的塑料材料。

需要考虑材料的强度、硬度、耐热性、耐腐蚀性、可加工性等性能。

不同材料具有不同的特性，需要根据具体情况选择合适的材料。

3.确定材料布局：根据产品的结构要求和设计使用条件，确定材料的布局。

合理布局材料可以提高产品的强度、刚度和稳定性。

同时，还可以考虑利用材料的各项特性，如透明性、耐候性等。

4.设计结构要素：根据产品的功能要求和使用条件，设计产品的各个结构要素，包括外壳、支撑结构、连接方式、装配方式等。

外壳的设计应考虑产品的外观、尺寸、形状等方面的要求。

支撑结构的设计应考虑产品的刚度和强度要求。

连接方式和装配方式的选择应考虑产品的安全、可靠、方便性等要求。

5.分析和计算：根据所选用的材料和设计的结构要素，进行必要的分析和计算，包括强度分析、刚度分析、热胀缩分析、疲劳寿命分析等。

通过分析和计算，确定产品的结构形式，并对结构的合理性进行评价。

6.优化设计：根据分析和计算的结果，对设计进行优化。

通过改变结构尺寸、材料选择、结构形式等方面的设计参数，提高产品的性能和质量，同时降低生产成本。

7.产品制造和检验：根据设计要求制造产品，并进行相应的检验和测试。

需要进行产品的物理测试、化学测试、力学测试、温湿度测试等，确保产品符合设计要求和使用要求。

在进行塑料产品结构设计时，需要注意以下几个方面：1.材料选择要合理：根据产品的使用条件和要求选择合适的塑料材料，要考虑材料的性能、加工和成本等因素。

塑料产品结构设计注意事项1、塑料产品开发的结构设计原则⑴、结构设计要合理：装配间隙合理，所有插入式的结构均应预留间隙；保证有足够的强度和刚度(安规测试)，并适当设计合理的安全系数。

⑵、塑件的结构设计应综合考虑模具的可制造性，尽量简化模具的制造。

⑶、塑件的结构要考虑其可塑性，即零件注塑生产效率要高，尽量降低注塑的报废率。

⑷、考虑便于装配生产(尤其和装配不能冲突)。

⑸、塑件的结构尽可能采用标准、成熟的结构，所谓模块化设计。

⑹、能通用/公用的，尽量使用已有的零件，不新开模具。

⑺、兼顾成本。

2、材料的选取⑴、ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。

还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。

目前常用奇美PA-757、PA-777D 等。

⑵、PC+ABS：流动性好，强度不错，价格适中。

适用于作高刚性、高冲击韧性的制件，如框架、壳体等。

常用材料代号：拜尔T85、T65。

⑶、PC：高强度，价格贵，流动性不好。

适用于对强度要求较高的外壳、按键、传动机架、镜片等。

常用材料代号如：帝人L1250Y、PC2405、PC2605。

⑷、POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。

常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。

⑸、PA坚韧、吸水、但当水份完全挥发后会变得脆弱。

常用于齿轮、滑轮等。

受冲击力较大的关键齿轮，需添加填充物。

材料代号如：CM3003G-30。

⑹、PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5%。

机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。
