两个或多个开关控制一盏灯的电器接线图(2种方式)

多开关控制一盏灯的实物接线方法(图) 江苏省泗阳县李口中学沈正中
墙面上的面板开关，根据开关的作用不同，目前只有三种，分别是：n开一控(也叫n刀单掷、n开单控) (如图1所示)、n开双控(也叫n刀双掷、n开双控)(其中n＝1、2、… )(如图2所示)和中途(也叫中间)开关(如图3所示)。

日常生活中和网上的一些“一开三控、一开多控、……”等说法都是错误的！
多开关控制一盏灯实物接线方法如图6所示，一头一尾都是用普通的一开双控开关，中间全是用中途开关。

中途开关目前有两种：一种是六个接线柱，另一种是四个接线柱，如图4、5所示，其中图5是在开关内部把对角的两个接线柱分别连接好了(即图6中的蓝线和红线)。

如果没有中途开关，也可用双开双控开关替代，只不过要把正面的两个开关翘扳用透明胶带粘在一起，成为一体即可。

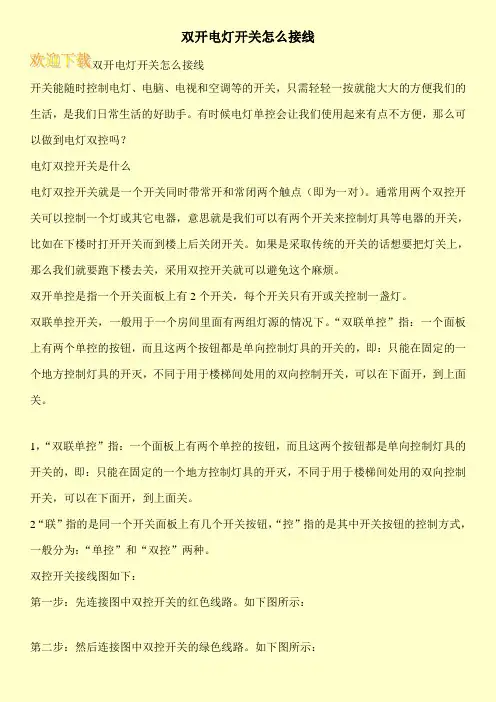

双开电灯开关怎么接线
双开电灯开关怎么接线
开关能随时控制电灯、电脑、电视和空调等的开关，只需轻轻一按就能大大的方便我们的生活，是我们日常生活的好助手。

有时候电灯单控会让我们使用起来有点不方便，那么可以做到电灯双控吗？
电灯双控开关是什么
电灯双控开关就是一个开关同时带常开和常闭两个触点（即为一对）。

通常用两个双控开关可以控制一个灯或其它电器，意思就是我们可以有两个开关来控制灯具等电器的开关，比如在下楼时打开开关而到楼上后关闭开关。

如果是采取传统的开关的话想要把灯关上，那么我们就要跑下楼去关，采用双控开关就可以避免这个麻烦。

双开单控是指一个开关面板上有2个开关，每个开关只有开或关控制一盏灯。

双联单控开关，一般用于一个房间里面有两组灯源的情况下。

“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单向控制灯具的开关的，即：只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。

1，“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单向控制灯具的开关的，即：只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。

2“联”指的是同一个开关面板上有几个开关按钮，“控”指的是其中开关按钮的控制方式，一般分为：“单控”和“双控”两种。

双控开关接线图如下：
第一步：先连接图中双控开关的红色线路。

如下图所示：
第二步：然后连接图中双控开关的绿色线路。

如下图所示：。

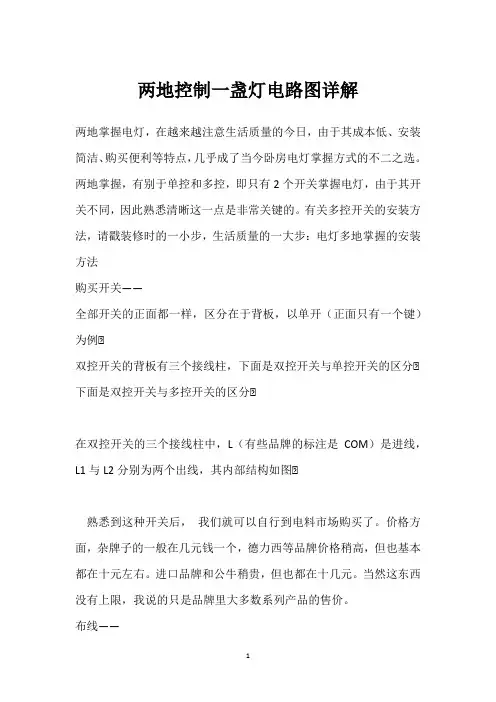

两地控制一盏灯电路图详解两地掌握电灯，在越来越注意生活质量的今日，由于其成本低、安装简洁、购买便利等特点，几乎成了当今卧房电灯掌握方式的不二之选。

两地掌握，有别于单控和多控，即只有2个开关掌握电灯，由于其开关不同，因此熟悉清晰这一点是非常关键的。

有关多控开关的安装方法，请戳装修时的一小步，生活质量的一大步：电灯多地掌握的安装方法购买开关——全部开关的正面都一样，区分在于背板，以单开（正面只有一个键）为例▼双控开关的背板有三个接线柱，下面是双控开关与单控开关的区分▼下面是双控开关与多控开关的区分▼在双控开关的三个接线柱中，L（有些品牌的标注是COM）是进线，L1与L2分别为两个出线，其内部结构如图▼熟悉到这种开关后，我们就可以自行到电料市场购买了。

价格方面，杂牌子的一般在几元钱一个，德力西等品牌价格稍高，但也基本都在十元左右。

进口品牌和公牛稍贵，但也都在十几元。

当然这东西没有上限，我说的只是品牌里大多数系列产品的售价。

布线——电灯电线一般使用1.5平方（毫米）或2.5平方，当然有些人情愿把家庭用线全部换成4方的，也无所谓。

我们假设要从A，B两地掌握电灯：布线时，需要从配电箱内引出一根零线和一根火线，火线直接通往A 地接线盒；零线先通向电灯接线盒，然后再从电灯接线盒内接一根线连接到B地接线盒内；最终，取两根线，连接A,B两地接线盒。

如此一来，A接线盒内就有了3根待接的电线，分别为通向配电箱的火线1根，通向B地接线盒的1根；B地接线盒内有3根待接的电线，分别为通向A地接线盒的2根，通向电灯接线盒的1根；电灯接线盒内有2根待接的电线，分别为通向配电箱的1根和通向B地接线盒的1根。

所用线色如下图▼接线——A地接线时，双控开关上的L接线柱连接上图中红色的线，L1与L2接线柱连接上图中绿色的线；B地接线时，双控开关上的L接线柱连接通向电灯接线盒的那根绿色线，L1与L2接线柱连接通向A地的两根线；电灯接线盒内的线不需要连接，安装电灯时再接。

多处控制一盏灯双联开关的几种接法在日常工作和生活中，经常会遇到这样的情况：需要在两处都能控制一盏灯、一个交流接触器或其他电器的开或关。

可用两只双连开关按图7所示的方法接线，便可达到目的。

如在卧室门口和床边各装一只双联开关控制卧室吸顶灯。

这样，夜间进门时打开门边的开关，上床时门时打开门边的开关，上床时只要关掉装在床边开关即可。

采用图7所示接线方法必须有两根控制线。

这在某些场合下有困难，如原有的穿线管子比较细，增加导线有困难。

此时可将图7所示接线方法改为图8所示的方法接线，这时只需一根控制线。

这就是老电工常称之谓“双进火”电路。

这种接线方法最大的缺点是，当照明灯不亮时，有可能开关都接在相线上，即灯的两端都可能接到相线上。

如检修人员不知道，稍为粗心大意，此时接触照明灯，就有触电的危险。

因此，使用时应注意这一点。

图7和图8所示接线方法相比较，虽然图8所示接法能省工、省料，但很不安全。

图7所示接法是符合规程的，如果在更换灯泡或检修灯头时，只要关掉开关就可将相线电源关断，灯头处不会带电，不致发生触电事故。

而图8所示接法即使检修人员在检修灯头时，开关已明显断开，但有时开关并不断开相线电源，所以灯头处就会带电，会发生检修人员触电事故。

另外，图8所示接法，相、零（中性线）线均进同一开关，如果负载功率大于一定值时，开关动作会产生电弧而使相零短路如图9所示，节省一根控制导线的两地控制开关接法。

当两个地点之间距离较远时，耗用的导线就要很多，按图9所示的方法接上4只二极管，就可节省两个双联开零短路。

关之间的一根导线。

二级管耐压要大于400V，正向电流大于负载电流即可。

采用图9所示方法接线，电灯要比额定功率时稍暗，但耗电量却减少了一半，同时灯泡的寿命也大大延长，很适合楼梯、走廊使用。

当控制地点超过两个时，可在两个双联开关中间加装双刀双掷开关，如图10所示是3个控制地点的接线方法。

如果需要在4个地点控制，再增加一个双刀双掷开关，如图11所示。

双联双控开关接线图从开关的结构而言，“联”是指动触点（或者动触刀），也有把联叫做“刀”的；“控”是指静触点，也有把静触点叫（“位”或者“掷”），因此，单联双控也可以叫做“单刀双掷”开关。

“极”和“联”容易混淆，极和联都表示动触刀的数量，但我们在需要说明开关与开关之间的联动关系时使用“极”，比如暗装面板开关上有4个按钮，但四个单开关之间没有联系，因此我们叫四联单开关，但动力常用的三相空气开关因为每相之间有同分同合联系，因此我们叫做三极开关。

这种接线方式比较简单，一种是正规做法：开关里三个端子上，动触点接火线进线，两个静触点接火线出线，另外的一个开关里，两个静触点接前一个开关来的两根出线，动触点出线与零线上灯具；另一种不规范做法：两个开关的动触点上都接入同一回路的相，零线，两个静触点上的出线都到灯具。

双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三三联就是上面可以控制三个不同的电器，比如说上面有两个开关就称双联，有三位开关则称三联，双控是指该开关是双控功能的，该知道双控吧，就是可以两个开关控制同一个地方的电器，一般都为灯了。

三联双控就是把两者结合在一起，你后面说的那些，答案都是YES，明白了吗？双联开关和双控开关的区别所谓双联开关就是同时动作，而且动作结果是一样的开关，比如刀开关；所谓双控开关就是同时动作，但是动作结果不一样的开关，比如其开关的接点一个闭合、一个断开。

谁知道楼道灯三个开关三地控制三盏灯怎么接?最好有安装图你可以按照下图接线，三个开关安装在不同的位置，就可以实现三个开关任意控制三个灯的亮/灭了。

双控开关接线图最全！含电路图原理和接法2012-04-01 土巴兔装修网什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。

照明电路的接线方法与故障及检修方法想要明白电路的接线方法，我们首先得明白照明回路的供电原理，然后我们才能清楚家装照明电路到底该如何接线。

首先给大家分析家装照明电路的供电原理：家装照明线路的电源引入点就是电表下口，然后接入空气开关的上口，再从空气开关下口引出照明回路的电源；每个照明回路主线都有一根火线和一根零线，从空气开关下口接触，零线直接接在灯上，火线要先进开关，然后再从开关引出一根火线，作为灯的控制线；所有灯的接线原理都是如此，单控、双控、多空无非就是增加了开关之间的控制线，主火线和零线都是从空开下口引出的那根火线和零线。

如何接线：以一个双控开关控制一盏灯为例，来介绍照明回路的灯和开关到底该如何接线；首先还是从空气开关引出一根火线和一根零线，零线很简单，直接进灯就可以了；火线要先到灯头处分线盒，从分线盒里并接出一根火线，然后这根火线再进入开关，接在火线进线L处；然后控制线从L1接出来，接至另一个双控开关的L1，控制线从L2接出来，接至另一个双控开关的L2；另一个双控开关的火线出现L再接至灯；这样接线就完成了；所以，灯的接线不可能像题主说的那样，先把所有开关并联起来，然后分别接各自控制的灯具，因为首先布管我们就没办法布置，其次好多控制线都无法连接；照明回路的布管和穿线都有着自己的规范要求，很多时候并不是我们想象的那么简单，建议还是找专业电工施工。

照明电路在使用时免不了会出故障而导致用户不能用电，这给生活带来许多不便。

所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。

这也可以培养我们运用所学知识解决实际问题的能力。

一、熟知的常见故障1.开路电灯不亮，用电器不工作，表明电路中出现开路。

开路时电路中无电流通过，该故障可用测电笔查出。

如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。

开路会造成用电器无电流通过而无法正常工作。

2.短路就是指电流没有经过用电器而直接构成通路。

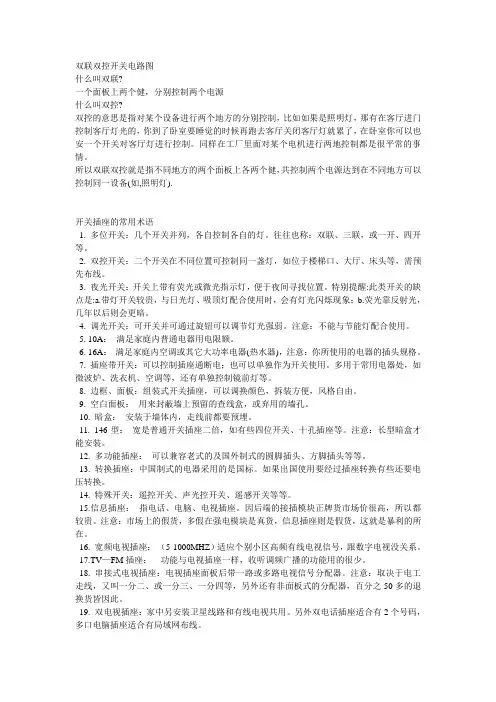

双联双控开关电路图什么叫双联?一个面板上两个健，分别控制两个电源什么叫双控?双控的意思是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关闭客厅灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。

同样在工厂里面对某个电机进行两地控制都是很平常的事情。

所以双联双控就是指不同地方的两个面板上各两个健，共控制两个电源达到在不同地方可以控制同一设备(如,照明灯).开关插座的常用术语1. 多位开关：几个开关并列，各自控制各自的灯。

往往也称：双联、三联，或一开、四开等。

2. 双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。

3. 夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。

特别提醒:此类开关的缺点是:a.带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；b.荧光靠反射光，几年以后则会更暗。

4. 调光开关：可开关并可通过旋钮可以调节灯光强弱。

注意：不能与节能灯配合使用。

5. 10A：满足家庭内普通电器用电限额。

6. 16A：满足家庭内空调或其它大功率电器(热水器)，注意：你所使用的电器的插头规格。

7. 插座带开关：可以控制插座通断电；也可以单独作为开关使用。

多用于常用电器处，如微波炉、洗衣机、空调等，还有单独控制镜前灯等。

8. 边框、面板：组装式开关插座，可以调换颜色，拆装方便，风格自由。

9. 空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。

10. 暗盒：安装于墙体内，走线前都要预埋。

11. 146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。

注意：长型暗盒才能安装。

12. 多功能插座：可以兼容老式的及国外制式的圆脚插头、方脚插头等等。

13. 转换插座：中国制式的电器采用的是国标。

如果出国使用要经过插座转换有些还要电压转换。

14. 特殊开关：遥控开关、声光控开关、遥感开关等等。

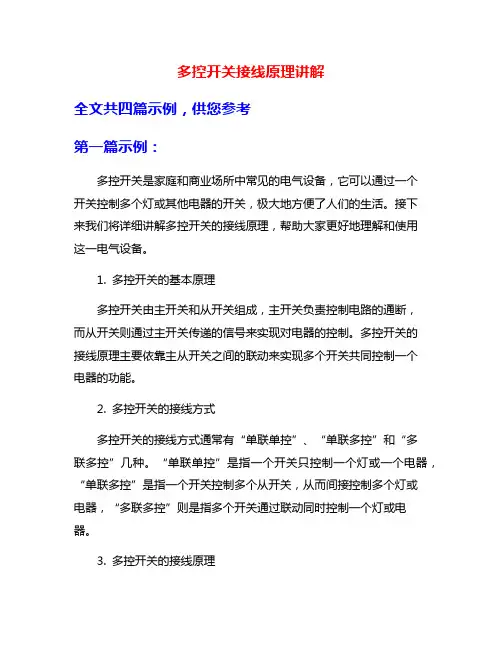

多控开关接线原理讲解全文共四篇示例，供您参考第一篇示例：多控开关是家庭和商业场所中常见的电气设备，它可以通过一个开关控制多个灯或其他电器的开关，极大地方便了人们的生活。

接下来我们将详细讲解多控开关的接线原理，帮助大家更好地理解和使用这一电气设备。

1. 多控开关的基本原理多控开关由主开关和从开关组成，主开关负责控制电路的通断，而从开关则通过主开关传递的信号来实现对电器的控制。

多控开关的接线原理主要依靠主从开关之间的联动来实现多个开关共同控制一个电器的功能。

2. 多控开关的接线方式多控开关的接线方式通常有“单联单控”、“单联多控”和“多联多控”几种。

“单联单控”是指一个开关只控制一个灯或一个电器，“单联多控”是指一个开关控制多个从开关，从而间接控制多个灯或电器，“多联多控”则是指多个开关通过联动同时控制一个灯或电器。

3. 多控开关的接线原理在“单联两控”或“多联多控”的接线方式下，多控开关的接线原理相对复杂一些。

主开关和所有从开关的触点需要连接在一起，形成一个联动电路。

各从开关需要通过导线连接到电器的对应位置，以实现从开关对电器的控制，同时这些导线也需要连接到主开关的对应触点上。

主开关需要连接到电源线上，以实现对整个电路的控制。

4. 多控开关接线实例下面我们通过一个实际的多控开关接线实例来理解其接线原理。

假设我们有一个客厅需要两个开关同时控制一个吊灯的情况。

我们需要选一个主开关和一个或多个从开关。

然后，根据实际情况，确定主从开关的位置，并布线连接。

将主从开关与吊灯的导线连接好，即可完成多控开关的接线。

总结：多控开关的接线原理虽然相对复杂，但只要理解了其基本原理和接线方式，就能够很好地应用于实际生活中。

希望通过本文的讲解，读者能够更好地理解多控开关的接线原理，从而更加灵活地使用这一电气设备。

第二篇示例：多控开关是一种常用于家庭或商业场所的电气设备，它可以实现一个电灯或电器同时被多个开关控制的功能。

多控开关的接线原理对于电工人员和爱好者来说是非常重要的知识，它可以帮助我们更好地使用和维护电气设备。

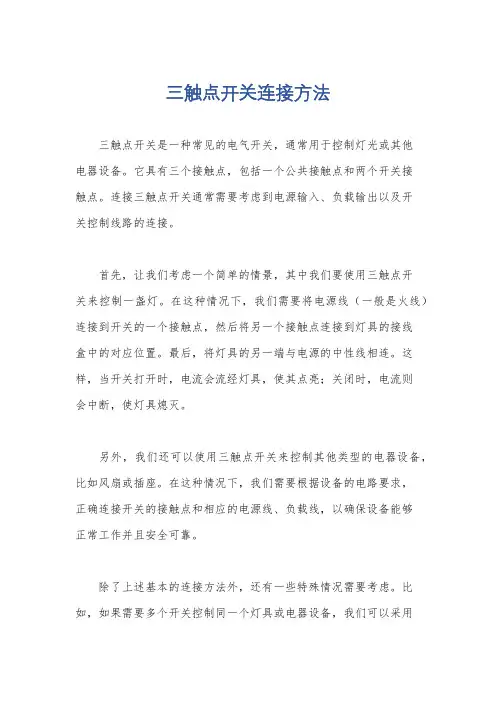

三触点开关连接方法
三触点开关是一种常见的电气开关，通常用于控制灯光或其他
电器设备。

它具有三个接触点，包括一个公共接触点和两个开关接
触点。

连接三触点开关通常需要考虑到电源输入、负载输出以及开
关控制线路的连接。

首先，让我们考虑一个简单的情景，其中我们要使用三触点开
关来控制一盏灯。

在这种情况下，我们需要将电源线（一般是火线）连接到开关的一个接触点，然后将另一个接触点连接到灯具的接线
盒中的对应位置。

最后，将灯具的另一端与电源的中性线相连。

这样，当开关打开时，电流会流经灯具，使其点亮；关闭时，电流则
会中断，使灯具熄灭。

另外，我们还可以使用三触点开关来控制其他类型的电器设备，比如风扇或插座。

在这种情况下，我们需要根据设备的电路要求，
正确连接开关的接触点和相应的电源线、负载线，以确保设备能够
正常工作并且安全可靠。

除了上述基本的连接方法外，还有一些特殊情况需要考虑。

比如，如果需要多个开关控制同一个灯具或电器设备，我们可以采用
多路开关的连接方法，将多个开关与同一个负载相连，从而实现多个开关控制同一个设备的功能。

总之，连接三触点开关需要根据具体的电路要求进行合理的布线和接线，确保电路的正常运行和安全可靠。

在进行连接时，务必注意断电操作，避免触电和其他安全风险。

如果不确定如何连接三触点开关，建议寻求专业人士的帮助，以确保连接的正确性和安全性。

初中综合实践教学设计两只开关控制一盏灯电路的安装镇海区炼化中学虞龙夫【教学内容分析】本课中安装的电路，为照明电路中一个典型的，且应用十分广泛的电路。

学习安装用两只开关控制一盏灯电路，一方面可以使学生牢记该电路的连接方式，进一步理解体会电路的原理，并复习照明电路的有关理论知识；另一方面，可以使学生进一步学习动手操作，纠正操作过程中存在的错误，提高实践操作能力，掌握一技之长，体会劳技课的价值与学习的乐趣，从而激发学生的学习热情。

进行本课内容的教学，需要学生已经学习了用一个开关控制一盏灯电路、用一个开关控制几盏灯电路、用几个开关控制几盏灯电路及用两个开关控制一盏灯等电路的连接方式，并动手安装过用一个开关控制一盏灯的照明电路等，进行过几次操作实践，有了一定的操作技能与知识。

如安装过移动式电源接线板与带熔断器的一个开关控制的照明电路。

但没有安装过螺口灯座，需要进行学习。

教学重点：1.使学生掌握用两只双联开关控制一盏灯电路的连接方式。

2.让学生搞清双联开关的内部结构和工作原理，并能正确地进行开关和线路的连接。

教学难点：1.双联开关中“动触头”与“静触头”的识别。

2.正确地连接用两只开关控制的一盏灯电路。

3.螺口灯座中两个接线柱的识别。

【学情分析】在学习本课内容前，学生已经学习了照明电路的相关理论知识，并动手进行了四次操作实践，安装过移动式电源接线板与带熔断器的一个开关控制的照明电路。

有了一定的电工操作技能与知识。

所教学生为初一学生，身体发育方面已经基本能胜任劳技课的要求，仅部分女同学力气稍小一些。

初一学生注意力易分散，在理论课的学习中，有些学生学得不是很好，另外，由于缺少训练，学生的动手能力不是很强，且参差不齐。

有些同学动手能力较强，知识接受能力也强，特别是男同学；有些则较弱。

部分同学未完全掌握操作要领，操作时会犯各种小错误。

但他们都非常喜欢实践操作，有强烈的成功欲望与表现欲望。

因此，学习积极性很高。

另外，部分同学对自己的作品缺乏信心，胆子小，通电试验时怕出事。

双开双控三个孔的开关，该怎样接线呢？双开双控三个孔的开关该怎么接线呢？没太明白题主所提问的这种开关的样式，我理解是双开双控，后面是三个孔的开关，这种开关怎么接线，因为单开双控后面就已经是三个孔了，所以双开双控后面是六个孔。

双开双控的原理双开双控的原理和单开双控的原理相似，都是利用两个双控开关达到两地控制的作用，由于是双开双控，所以可以同时控制两盏灯，并且这两盏灯各自不受影响，并且两地能够实现通断的作用。

双控开关都会有三个孔，其中一个孔作为COM端一个孔为常闭点，一个孔为常开点，所以在接线的时候与单开双控相似，学会了单开双控的接线方法，再去接双开双控就非常简单了。

双开双控开关下图是双开双控的背面，每个品牌的开关背面都不相同，但是我们一定要学会识别，一个开关有一组接线端也就是三个孔，总共两个开关，两组，其中很多开关会对六个孔进行编号，我们可以对应编号把他们分为两组。

其中第一组L1为第一个开关的公共端，L1-1和L1-2是第一个开关的三个接线端，剩余的三个就是第二组开关的三个接线端，认清楚两组开关以后，我们下面就进行接线。

双开双控开关的接线双开双控开关的接线，介绍两种接线方法第一种方法，火零线都进入开关，火线和零线分别进入开关的两个接线端，两个开关公共端出线接入照明灯具，这种接线方式的弊端，我们在前面讲单开双控的时候也提过，有安全隐患，因为在关掉灯的时候，灯座里有两种状态，要么是零线，要么是火线，不会出现完全断开电源的情况，非常危险，也是不建议使用这种方法。

第二种解法也是教科书级别的接法，和单开双控一样，首先火线进入公共端，L1L2分别出线接入第二个开关的L1L2，第二个开关的公共端接到灯具，灯具在接到零线形成整条回路，这样才是最安全的连线方法。

总结只要学会了单开双控的接线方法，无论遇到几开几控，只要找准公共端，找准开关的三个接线端就能够准确安全的画好接线图。

2、空调线路：电流大,需要单独控制3、插座线路：用于家电供电使用为了避免在日常生活中三种线路不互相影响，常将这三种线路分开安装布线，并根据需要来选择相应的断路器。

单相电度表：电度表是用记录用户消耗电能多少的仪表。

电度表型号：D D 8 6 2 - 4 单相电度表主要参数：额定电压：220v ；额定电流：4A （最大额定电流：6A ）； 电度表常数：1200r/(kw.h)； 频率：50Hz 空气断路器：(1)空气断路器的作用：接通和断开电源；线路或设备的过载保护线路或设备的短路保护；线路或设备的漏电保护与人身触电保护空气断路器的基本结构：电度表单相空气断路器的工作原理：利用双金属片热膨胀弯曲触动杠杆，使断路器脱扣起到超负载保护作用电度表与空气开关的图形符号：检测：1、将万用表打在R×100挡，调零2、将两表笔接触电度表1、2接线柱，阻值小（接近零）则1、3是进线端，电能表是跳入式接线，若阻值较大（约1000），则1、2为进线端，电度表是顺入式接线电路中的开关：开关在电路中通常可分为单联开关与双联开关两种。

单联开关也1 2 3 4有一位、两位、三位等多位开关。

集中在一个板面上。

拇指按钮单联开关与图形符号双联开关与图形符号电路中的灯电路中的插座：单相插座图形符号三相插座图形符号双联开关单相插座图形符号二、照明线路的基本构成图三、照明电路的基本连接方式1、电源与电度表的连接在使用中电度表接线遵循 “1 3接进线，2 4接出线”的原则，即：电度表的1、3端子电源接进线，其1号端子接火线，3号端子接零线；电度表的2、4端子接出线，2号端子为火线，4号端子为零线。

电度表的接线或三相插座图形符号电源引入电度表与空气开关的连接电度表与双极、单相空气开关的连接3、电路中的开关连接“火线进开关，零线进灯头”。

开关在使用中要将火线接入开关中，以达到控制负载通断的目的。

单联开关在电路中单个使用便可控制电路的通断，双联开关在电路中需两个配套使用才能控制电路的通断白炽灯在电路中的连接白炽灯接在电路中必须有火线，有零线。
