刷油、绝热、防腐蚀工程工程量计算

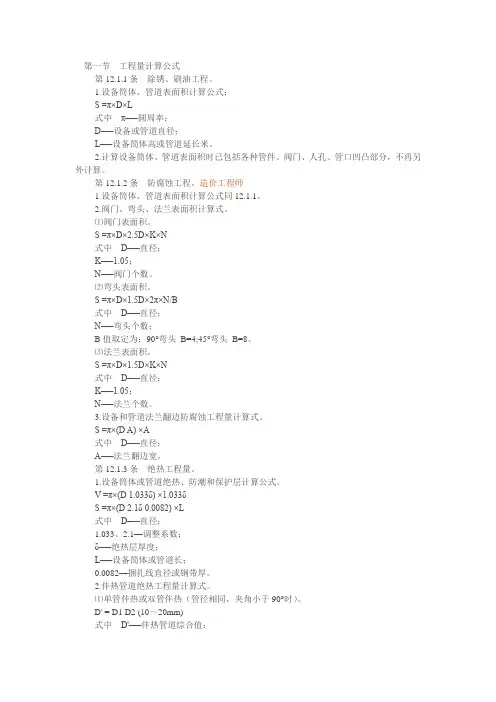

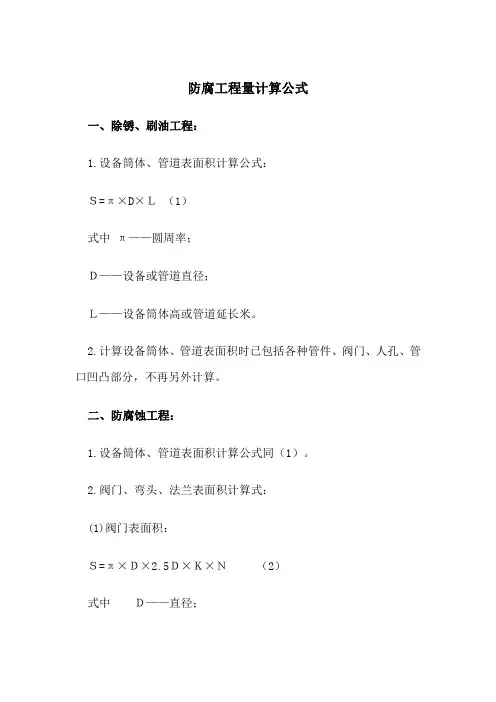

第一节工程量计算公式第12.1.1条除锈、刷油工程。

1.设备筒体、管道表面积计算公式：S =π×D×L式中π──圆周率；D──设备或管道直径；L──设备筒体高或管道延长米。

2.计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

第12.1.2条防腐蚀工程。

造价工程师1.设备筒体、管道表面积计算公式同12.1.1。

2.阀门、弯头、法兰表面积计算式。

⑴阀门表面积。

S =π×D×2.5D×K×N式中D──直径；K──1.05；N──阀门个数。

⑵弯头表面积。

S =π×D×1.5D×2π×N/B式中D──直径；N──弯头个数；B值取定为：90°弯头B=4;45°弯头B=8。

⑶法兰表面积。

S =π×D×1.5D×K×N式中D──直径；K──1.05；N──法兰个数。

3.设备和管道法兰翻边防腐蚀工程量计算式。

S =π×(D A) ×A式中D──直径；A──法兰翻边宽。

第12.1.3条绝热工程量。

1.设备筒体或管道绝热、防潮和保护层计算公式。

V =π×(D 1.033δ) ×1.033δS =π×(D 2.1δ 0.0082) ×L式中D──直径；1.033、2.1—调整系数；δ──绝热层厚度；L──设备筒体或管道长；0.0082—捆扎线直径或钢带厚。

2.伴热管道绝热工程量计算式。

⑴单管伴热或双管伴热（管径相同，夹角小于90°时）。

D' = D1 D2 (10～20mm)式中D'──伴热管道综合值；D1──主管道直径；D2──伴热管道直径；(10～20 mm)──主管道与伴热管道之间的间隙。

⑵双管伴热（管径相同，夹角大于90°时）。

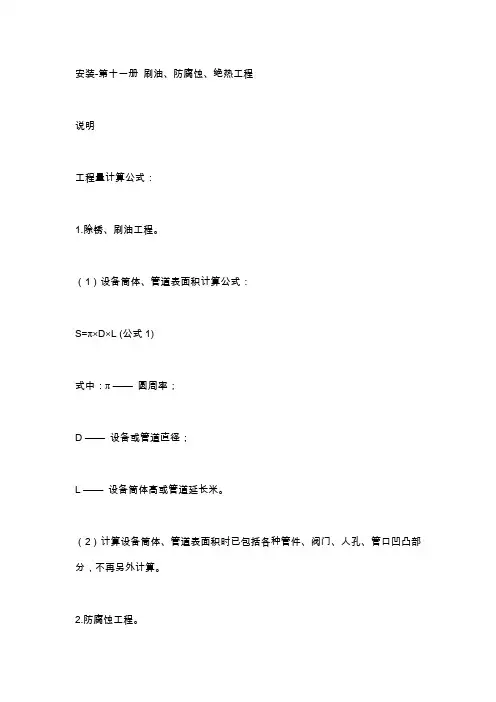

安装-第十一册刷油、防腐蚀、绝热工程说明工程量计算公式：1.除锈、刷油工程。

（1）设备筒体、管道表面积计算公式：S=π×D×L (公式1)式中：π——圆周率；D ——设备或管道直径；L ——设备筒体高或管道延长米。

（2）计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

2.防腐蚀工程。

（1）设备筒体、管道表面积计算公式同（公式1）。

（2）阀门、弯头、法兰表面积计算公式：a)阀门表面积：S=π×D×2.5D×K×N (公式2）式中：D ——直径；K —— 1.05;N ——阀门个数。

b)弯头表面积：S=π×D×1.5D×2π×N/B (公式3）式中：D ——直径；N ——弯头个数；B值取定为：90度弯头B=4；45度弯头B=8。

c)法兰表面积：S=π×D×1.5D×K×N (公式4)式中：D ——直径；K —— 1.05；N ——法兰个数。

（3）设备和管道法兰翻边防腐蚀工程量计算公式：S=π×(D+A)×N (公式5)式中：D ——直径；A ——法兰翻边宽。

3.绝热工程量。

（1）设备筒体或管道绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.033δ×L (公式6)S=π×(D+2.1δ+0.0082)×L (公式7)式中：D ——直径；1.033、2.1 ——调整系数；δ——绝热层厚度；L ——设备筒体或管道长；0.0082 ——捆扎线直径或钢带厚。

（2）伴热管道绝热工程量计算公式：a)单管伴热或双管伴热（管径相同，夹角小于90度时）：D'=D1+D2+(10～20mm) （公式8）式中：D' ——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm) ——主管道与伴热管道之间的间隙。

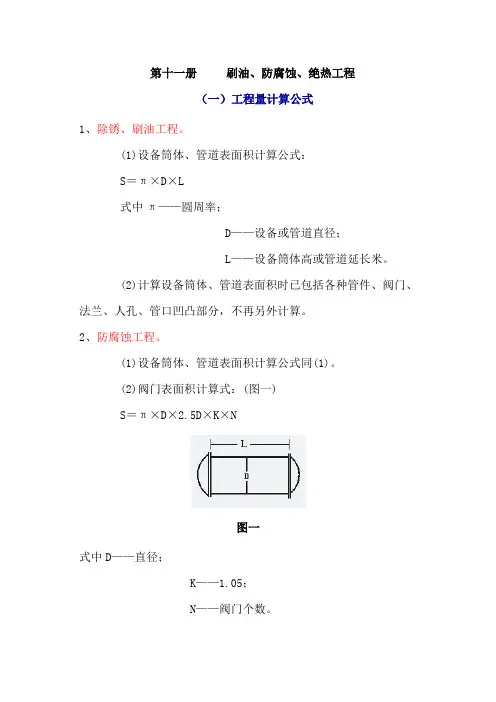

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

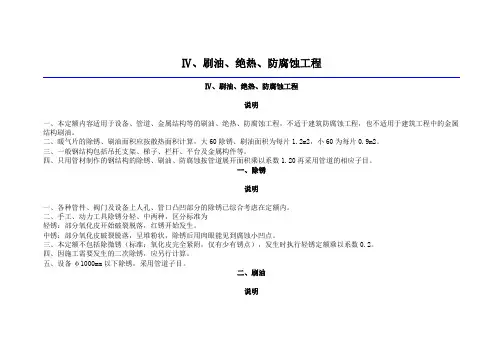

Ⅳ、刷油、绝热、防腐蚀工程Ⅳ、刷油、绝热、防腐蚀工程说明一、本定额内容适用于设备、管道、金属结构等的刷油、绝热、防腐蚀工程，不适于建筑防腐蚀工程，也不适用于建筑工程中的金属结构刷油。

二、暖气片的除锈、刷油面积应按散热面积计算，大60除锈、刷油面积为每片1.2m2，小60为每片0.9m2。

三、一般钢结构包括吊托支架、梯子、栏杆、平台及金属构件等。

四、只用管材制作的钢结构的除锈、刷油、防腐蚀按管道展开面积乘以系数1.20再采用管道的相应子目。

一、除锈说明一、各种管件、阀门及设备上人孔、管口凸凹部分的除锈已综合考虑在定额内。

二、手工、动力工具除锈分轻、中两种，区分标准为轻锈：部分氧化皮开始破裂脱落，红锈开始发生。

中锈：部分氧化皮破裂脱落，呈堆粉状，除锈后用肉眼能见到腐蚀小凹点。

三、本定额不包括除微锈（标准：氧化皮完全紧附，仅有少有锈点），发生时执行轻锈定额乘以系数0.2。

四、因施工需要发生的二次除锈，应另行计算。

五、设备φ1000mm以下除锈，采用管道子目。

二、刷油说明一、本章定额适用于金属面、管道、设备、通风管道、金属结构与玻璃布面、石棉布面、抹灰面等刷（喷）油漆工程。

二、金属面刷油不包括除锈工作内容。

三、各种管件、阀门和设备上人孔、管口凸凹部分的刷油已综合考虑在定额内，不得另行计算。

四、本章定额按安装地点，就地刷（喷）油漆考虑，如安装前管道集中刷油，人工乘以系数0.7（暖气片除外）。

五、本章定额主材与稀干料可以换算，但人工与材料消耗量不变。

六、标志色环等零星刷油，执行相应定额项目，其人工乘以系数1.2。

七、第三遍刷油按相应项目第二遍刷油定额执行。

三、绝热说明一、本章定额适用于设备、管道、通风管道的绝热工程。

二、保温厚度大于100mm、保冷厚度大于80mm时应分层施工，工程量应分层计算。

但是如果设计要求保温层厚度小于100mm，保冷厚度小于80mm也需分层时，也应分层计算工程量。

三、管道绝热工程，除法兰、阀门外，其他管件均已考虑在内；设备绝热工程，除法兰、人孔外，其封头已考虑在内。

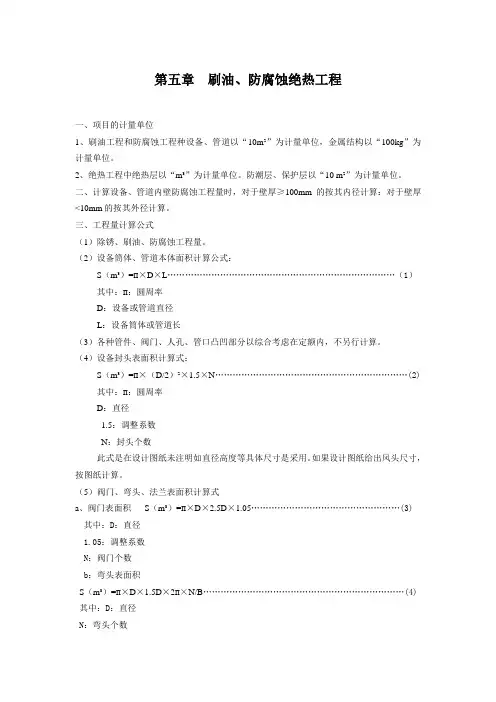

第五章刷油、防腐蚀绝热工程一、项目的计量单位1、刷油工程和防腐蚀工程种设备、管道以“10m²”为计量单位，金属结构以“100kg”为计量单位。

2、绝热工程中绝热层以“m³”为计量单位。

防潮层、保护层以“10 m²”为计量单位。

二、计算设备、管道内壁防腐蚀工程量时，对于壁厚≥100mm的按其内径计算：对于壁厚<10mm的按其外径计算。

三、工程量计算公式（1）除锈、刷油、防腐蚀工程量。

（2）设备筒体、管道本体面积计算公式：S（m³）=п×D×L (1)其中：п：圆周率D：设备或管道直径L：设备筒体或管道长（3）各种管件、阀门、人孔、管口凸凹部分以综合考虑在定额内，不另行计算。

（4）设备封头表面积计算式：S（m³）=п×（D/2）²×1.5×N (2)其中：п：圆周率D：直径1.5：调整系数N：封头个数此式是在设计图纸未注明如直径高度等具体尺寸是采用。

如果设计图纸给出风头尺寸，按图纸计算。

（5）阀门、弯头、法兰表面积计算式a、阀门表面积S（m³）=п×D×2.5D×1.05 (3)其中：D：直径1.05：调整系数N：阀门个数b：弯头表面积S（m³）=п×D×1.5D×2п×N/B (4)其中：D：直径N：弯头个数B 值取定为：90°弯头B=4；45°弯头B=8c ：法兰表面积S （m³）=п×D ×1.5D ×N ……………………………………………………………………(5) 其中：D ：直径1.5：调整系数N ：法兰个数（6）设备和管道法兰翻边防腐蚀工程量计算S （m³）=п×（D ×A ）×A ……………………………………………………………………(6) 其中：D ：直径A ：法兰翻边宽四、绝热工程量1、绝热层，防潮层和保护层表面积以“m ²”、“m ³”为计量单位。
