罗茨真空泵厂家产品工作原理

罗茨真空泵作用一、引言罗茨真空泵是一种用于制造高度真空的设备，其主要作用是将气体从一个区域排出，以达到所需的真空度。

罗茨真空泵由两个旋转的叶轮组成，它们在壳体内旋转，从而将气体吸入并排出。

二、罗茨真空泵的结构1. 壳体：罗茨真空泵的外壳通常由铸铁或不锈钢制成。

它是保护泵内部部件免受损坏和污染的重要组成部分。

2. 叶轮：罗茨真空泵包括两个叶轮，它们相互咬合并在壳体内旋转。

这些叶轮通常由铸铁或不锈钢制成。

3. 电机：电机驱动罗茨真空泵中的叶轮旋转。

电机通常由三相交流电源供电。

三、罗茨真空泵的工作原理1. 压缩气体：当罗茨真空泵中的两个叶轮旋转时，它们会将气体吸入，并将其压缩到更高的压力水平。

2. 排出气体：压缩的气体通过罗茨真空泵的出口排出。

在排出气体之前，通常需要将其冷却以降低温度。

3. 产生真空：通过重复压缩和排出气体的过程，罗茨真空泵可以产生高度真空的环境。

四、罗茨真空泵的应用1. 制造半导体器件：在制造半导体器件时，需要使用高度真空的环境。

罗茨真空泵可以产生所需的高度真空，并帮助保持清洁的制造环境。

2. 医疗设备：许多医疗设备需要使用高度真空的环境。

罗茨真空泵可以帮助提供所需的环境，以确保这些设备能够正常运行。

3. 工业应用：罗茨真空泵可以用于许多工业应用中。

例如，在化学工厂中，它们可以帮助处理有害化学物质。

五、罗茨真空泵维护1. 定期更换油润滑剂：为了确保罗茨真空泵能够正常运行并达到所需的性能水平，必须定期更换油润滑剂。

2. 清洁过滤器：罗茨真空泵中的过滤器必须经常清洁，以确保它们能够有效地过滤气体并防止泵内部部件受到污染。

3. 检查密封：罗茨真空泵中的密封必须定期检查，以确保其正常运行并防止气体泄漏。

六、总结罗茨真空泵是一种用于制造高度真空的设备。

它由两个旋转的叶轮组成，可以将气体从一个区域排出，以达到所需的真空度。

罗茨真空泵广泛应用于制造半导体器件、医疗设备和工业应用中。

为了确保其正常运行并达到所需的性能水平，必须定期进行维护和保养。

罗茨真空泵工作原理
罗茨真空泵是一种采用罗茨原理工作的真空泵，其工作原理如下：
1. 罗茨泵由两个相互啮合的转子组成，分别为主转子和从动转子。

这两个转子通过一组精密的啮合齿轮相连接。

2. 当罗茨真空泵开始工作时，主转子和从动转子分别开始旋转。

主转子的旋转引起从动转子的旋转，从而形成一个相互啮合、不断变化的工作腔。

3. 在转子旋转的过程中，工作腔不断变化，从而产生一系列不连续的空气截面。

随着转子的旋转，这些空气截面会逐渐向排气端移动。

4. 当空气截面到达排气端时，罗茨真空泵的出口阀门打开，将空气排出。

5. 同时，在出口阀门打开的同时，进口阀门关闭，以防止空气回流。

6. 空气被排出后，工作腔继续旋转，将进口阀门打开，从而允许更多的气体进入工作腔。

7. 这个循环一直持续下去，通过不断的旋转和变化工作腔的过程，罗茨真空泵能够将气体抽出，从而产生真空。

需要注意的是，罗茨真空泵的运行过程中不产生接触性润滑油，因此它可以用于对气体要求较为纯净的应用领域。

同时，由于转子之间没有接触，罗茨真空泵的运行过程中噪音较低，振动小。

因此，在一些对噪音和振动要求较高的场合，罗茨真空泵也得到了广泛应用。

带溢流阀罗茨真空泵原理及特点一、带溢流阀罗茨真空泵工作原理带溢流阀罗茨真空泵（以下简称罗茨泵）是通过一对相互作用同步反向旋转的“8”字形转子实现抽气功能的。

当转子和泵体形成吸气腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。

转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。

由于在泵腔里面没有摩擦，罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑，另外，要保持罗茨泵在高转速下平稳运行，要对转子进行良好的动平衡。

高速旋转的转子间、转子和泵体间没有任何直接的接触，各运动部件之间均保持一定的间隙。

带溢流阀罗茨泵在进排气口间设置了一内置溢流阀，其作用是：当进排气口的压差达到一定值时，溢流阀就自动打开，排气口的部分气体通过打开的溢流阀返流到进气口，这就大大降低了高压差下罗茨泵和前级真空泵（以下简称前级泵）的运行负荷。

同时因为打开的溢流阀有强大的泄流作用，可以确保带溢流阀罗茨泵和前级泵可以同时启动而不会使罗茨泵和前级泵过载，并可以提高高入口压力下罗茨泵机组的抽速。

二、带溢流阀罗茨真空泵主要用途带溢流阀罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中使用，例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。

如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

三、带溢流阀罗茨真空泵主要技术性能指标（见下表）四、带溢流阀罗茨真空泵安装说明4.1罗茨泵应安装在干燥、通风和清洁的场所、4.2罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以上的空隙。

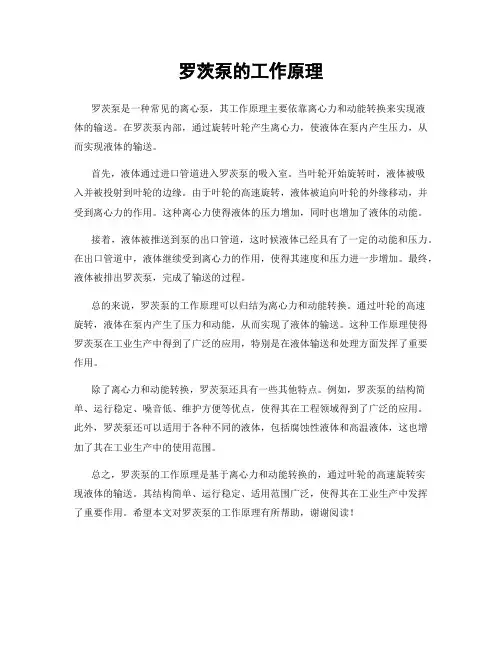

罗茨泵的工作原理
罗茨泵是一种常见的离心泵，其工作原理主要依靠离心力和动能转换来实现液
体的输送。

在罗茨泵内部，通过旋转叶轮产生离心力，使液体在泵内产生压力，从而实现液体的输送。

首先，液体通过进口管道进入罗茨泵的吸入室。

当叶轮开始旋转时，液体被吸
入并被投射到叶轮的边缘。

由于叶轮的高速旋转，液体被迫向叶轮的外缘移动，并受到离心力的作用。

这种离心力使得液体的压力增加，同时也增加了液体的动能。

接着，液体被推送到泵的出口管道，这时候液体已经具有了一定的动能和压力。

在出口管道中，液体继续受到离心力的作用，使得其速度和压力进一步增加。

最终，液体被排出罗茨泵，完成了输送的过程。

总的来说，罗茨泵的工作原理可以归结为离心力和动能转换。

通过叶轮的高速
旋转，液体在泵内产生了压力和动能，从而实现了液体的输送。

这种工作原理使得罗茨泵在工业生产中得到了广泛的应用，特别是在液体输送和处理方面发挥了重要作用。

除了离心力和动能转换，罗茨泵还具有一些其他特点。

例如，罗茨泵的结构简单、运行稳定、噪音低、维护方便等优点，使得其在工程领域得到了广泛的应用。

此外，罗茨泵还可以适用于各种不同的液体，包括腐蚀性液体和高温液体，这也增加了其在工业生产中的使用范围。

总之，罗茨泵的工作原理是基于离心力和动能转换的，通过叶轮的高速旋转实
现液体的输送。

其结构简单、运行稳定、适用范围广泛，使得其在工业生产中发挥了重要作用。

希望本文对罗茨泵的工作原理有所帮助，谢谢阅读！。

罗茨真空泵性能及参数 The document was finally revised on 2021罗茨真空泵性能及参数一、罗茨真空泵工作原理罗茨真空泵当转子和泵体形成吸气腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。

转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。

由于在泵腔里面没有摩擦，罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑，另外，要保持罗茨泵在高转速下平稳运行，要对转子进行良好的动平衡。

高速旋转的转子间、转子和泵体间没有任何直接的接触，各运动部件之间均保持一定的间隙。

二、罗茨真空泵主要用途罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中使用，例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。

如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

三、罗茨真空泵主要技术性能指标（见下表）四、罗茨真空泵安装说明罗茨泵应安装在干燥、通风和清洁的场所、罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以上的空隙。

泵的油窗部分应留出易于观察油位的空间。

接通电源时应注意电机转向，从罗茨泵电机尾部看电机轴的转向应为顺时针方向。

操作步骤：接通电机三相电源，点动电机启动按钮，检查转向是否正确，如转向相反，则对换三个电源接线头中的任意两个接线头。

链接罗茨泵与被抽容器的管道应清洁、干燥、无泄漏，管道孔径应尽可能不小于罗茨泵的进气口经，长度宜短，以减少抽速损失，管道连接处应无泄漏。

被抽气体如含有粉尘或颗粒状物质时，应在泵的入口处安装一合适的进气过滤器，以免粉尘或颗粒状物质吸入泵腔损坏罗茨泵和前级泵。

罗茨真空泵（简称：罗茨泵）是指泵内装有两个相反方向同步旋转的叶形转子，转子间、转子与泵壳内壁间有细小间隙而互不接触的一种变容真空泵。

罗茨真空泵在石油、化工、塑料、农药、汽轮机转子动平衡、航空航天空间模拟等装置上得到了长期运行的考验，所以应该在国内大力推广和应用。

同时也广泛用于石油、化工、冶金、纺织等工业。

罗茨泵工作原理罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。

罗茨泵是靠泵腔内一对叶形转子同步、反向旋转的推压作用来移动气体而实现抽气的真空泵。

罗茨真空泵是指具有一对同步高速旋转的鞋底形转子的机械真空泵，此泵不可以单独抽气，前级需配油封、水环等可直排大气。

它的结构和工作原理与罗茨鼓风机相似，工作时其吸气口与被抽真空容器或真空系统主抽泵相接。

这种真空泵的转子与转子之间、转子与泵壳之间互不接触，间隙一般为0.1～0.8毫米；不需要用油润滑。

转子型线有圆弧线、渐开线和摆线等。

渐开线转子泵的容积利用率高，加工精度易于保证，故转子型线多用渐开线型。

罗茨真空泵的转速可高达3450～4100转/分；抽气速率为30～10000升/秒（1升=10-3米3）；极限真空：单级为6.5×102帕，双级为1×103帕。

罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。

为了提高泵的极限真空度，可将罗茨泵串联使用。

罗茨泵的工作原理与罗茨鼓风机相似。

由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。

由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。

但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。

当转子继续转动时，气体排出泵外。

罗茨泵在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。

罗茨真空泵极限真空度
【原创实用版】
目录
1.罗茨真空泵的概念和原理
2.罗茨真空泵的极限真空度
3.罗茨真空泵的应用范围
4.罗茨真空泵的维护和选型
正文
罗茨真空泵是一种旋转式变容真空泵，需要与前级泵配合使用，才能在较宽的压力范围内达到较大的抽速。

它广泛应用于冶金、化工、食品、电子镀膜等行业。

罗茨真空泵的工作原理与罗茨鼓风机相似，是利用两个8 字形转子在泵壳内作同步转动，从而完成吸气和排气的过程。

罗茨真空泵的极限真空度一般为 0.5 到 1Pa。

这个真空度指的是泵在没有负载的条件下，经过长时间的运行后，容器压力达到稳定时的真空度。

在实际应用中，罗茨真空泵需要与其他真空泵组成罗茨机组才能使用，具体选型要根据所需要的真空度及抽气量来选择合适的机组。

罗茨真空泵适用于需要大吸气量的粗真空和高真空应用。

它与其他类型的真空泵相比，具有更大的抽气量和更高的真空度。

罗茨真空泵是无油运行的真空泵，因此需要配合前级泵使用。

在罗茨真空泵的使用过程中，需要注意维护和选型。

如果泵的压差过大，可能是因为前级泵真空度降低了、泵腔内有异物、轴承或齿轮故障、转子或泵体变形产生摩擦等原因。

为了避免这些问题，需要定期检查和维护罗茨真空泵，确保其在最佳状态下运行。

总之，罗茨真空泵是一种性能优越的真空泵，广泛应用于各种行业。

第1页共1页。

罗茨真空泵性能及参数 The document was finally revised on 2021罗茨真空泵性能及参数一、罗茨真空泵工作原理罗茨真空泵当转子和泵体形成吸气腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。

转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。

由于在泵腔里面没有摩擦，罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑，另外，要保持罗茨泵在高转速下平稳运行，要对转子进行良好的动平衡。

高速旋转的转子间、转子和泵体间没有任何直接的接触，各运动部件之间均保持一定的间隙。

二、罗茨真空泵主要用途罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中使用，例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。

如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

三、罗茨真空泵主要技术性能指标（见下表）四、罗茨真空泵安装说明罗茨泵应安装在干燥、通风和清洁的场所、罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以上的空隙。

泵的油窗部分应留出易于观察油位的空间。

接通电源时应注意电机转向，从罗茨泵电机尾部看电机轴的转向应为顺时针方向。

操作步骤：接通电机三相电源，点动电机启动按钮，检查转向是否正确，如转向相反，则对换三个电源接线头中的任意两个接线头。

链接罗茨泵与被抽容器的管道应清洁、干燥、无泄漏，管道孔径应尽可能不小于罗茨泵的进气口经，长度宜短，以减少抽速损失，管道连接处应无泄漏。

被抽气体如含有粉尘或颗粒状物质时，应在泵的入口处安装一合适的进气过滤器，以免粉尘或颗粒状物质吸入泵腔损坏罗茨泵和前级泵。

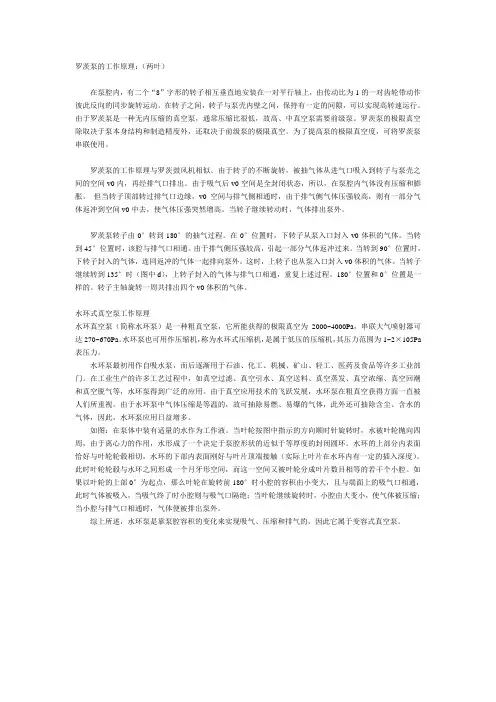

罗茨泵的工作原理：（两叶）在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。

在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。

由于罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。

罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。

为了提高泵的极限真空度，可将罗茨泵串联使用。

罗茨泵的工作原理与罗茨鼓风机相似。

由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。

由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。

但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。

当转子继续转动时，气体排出泵外。

罗茨泵转子由0°转到180°的抽气过程。

在0°位置时，下转子从泵入口封入v0体积的气体。

当转到45°位置时，该腔与排气口相通。

由于排气侧压强较高，引起一部分气体返冲过来。

当转到90°位置时，下转子封入的气体，连同返冲的气体一起排向泵外。

这时，上转子也从泵入口封入v0体积的气体。

当转子继续转到135°时（图中d），上转子封入的气体与排气口相通，重复上述过程。

180°位置和0°位置是一样的。

转子主轴旋转一周共排出四个v0体积的气体。

水环式真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。

水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa 表压力。

水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。

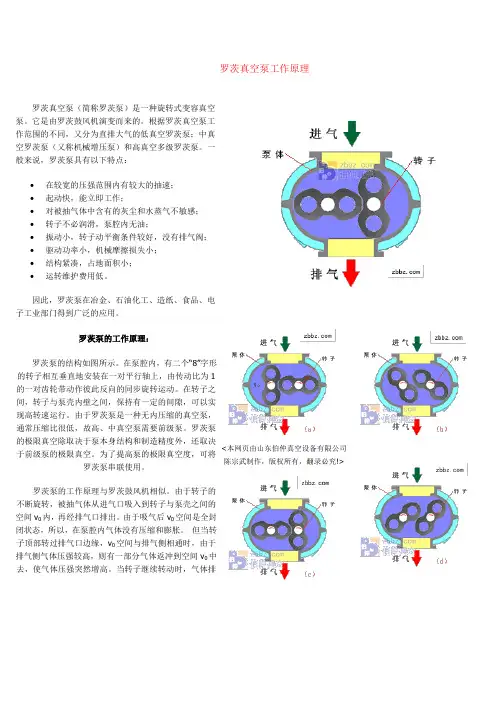

罗茨真空泵工作原理罗茨真空泵（简称罗茨泵）是一种旋转式变容真空泵。

它是由罗茨鼓风机演变而来的。

根据罗茨真空泵工作范围的不同，又分为直排大气的低真空罗茨泵；中真空罗茨泵（又称机械增压泵）和高真空多级罗茨泵。

一般来说，罗茨泵具有以下特点：•在较宽的压强范围内有较大的抽速；•起动快，能立即工作；•对被抽气体中含有的灰尘和水蒸气不敏感；•转子不必润滑，泵腔内无油；•振动小，转子动平衡条件较好，没有排气阀；•驱动功率小，机械摩擦损失小；•结构紧凑，占地面积小；•运转维护费用低。

因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。

罗茨泵的工作原理：罗茨泵的结构如图所示。

在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。

在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。

由于罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。

罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。

为了提高泵的极限真空度，可将罗茨泵串联使用。

罗茨泵的工作原理与罗茨鼓风机相似。

由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。

由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。

但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。

当转子继续转动时，气体排<本网页由山东伯仲真空设备有限公司陈宗武制作，版权所有，翻录必究!>出泵外。

如图为罗茨泵转子由0°转到180°的抽气过程。

在0°位置时（图中a），下转子从泵入口封入v0体积的气体。

当转到45°位置时（图中b），该腔与排气口相通。

由于排气侧压强较高，引起一部分气体返冲过来。

罗茨水环真空泵工作原理罗茨水环真空泵是一种常用的真空设备，它通过一系列的工作原理来实现真空抽取。

本文将详细介绍罗茨水环真空泵的工作原理。

罗茨水环真空泵是一种容积式真空泵，由两个相互啮合的叶轮组成，通过旋转来抽取气体。

它的工作原理可以分为四个步骤：吸气、排气、密封和冷却。

首先是吸气阶段。

当罗茨水环真空泵开始运转时，两个叶轮之间的空间被分成两个工作室，一个处于吸气状态，另一个处于排气状态。

当叶轮旋转时，吸气工作室的容积逐渐增大，气体通过进气口进入工作室。

这个过程中，由于叶轮之间的啮合，气体不能直接流入排气工作室。

接下来是排气阶段。

当吸气工作室容积达到最大值时，叶轮开始旋转，排气工作室的容积逐渐增大。

由于叶轮之间的啮合，气体被迫从吸气工作室流入排气工作室。

这个过程中，气体被压缩，压力逐渐增大。

当排气工作室容积达到最大值时，气体被排出系统。

然后是密封阶段。

罗茨水环真空泵的密封性能非常重要，它能够有效地防止气体泄漏。

在吸气和排气过程中，叶轮之间的密封作用起到关键的作用。

叶轮的啮合使得两个工作室之间形成密闭空间，气体不能泄漏。

同时，罗茨水环真空泵的设计也考虑到了密封性能的要求，采用了一系列的密封措施，如密封圈等。

最后是冷却阶段。

由于罗茨水环真空泵在工作过程中会产生一定的热量，所以需要进行冷却。

冷却方式通常是通过水环来实现的。

在罗茨水环真空泵中，通过水环形成一个密闭的水环腔，叶轮旋转时产生的热量通过水环传递到水中，从而实现冷却效果。

冷却水的流量和温度需要根据具体的工况进行调节，以保证泵的正常运行。

罗茨水环真空泵的工作原理是通过吸气、排气、密封和冷却四个步骤来实现真空抽取。

它是一种容积式真空泵，采用叶轮的旋转来实现气体的吸入和排出。

同时，密封和冷却也是罗茨水环真空泵工作的重要环节，它们保证了泵的密封性能和冷却效果。

罗茨水环真空泵在各个工业领域广泛应用，如化工、制药、电子等，为各行各业的生产提供了可靠的真空设备。

罗茨真空泵用途及应用一、罗茨真空泵工作原理罗茨真空泵（以下简称罗茨泵）是通过一对相互作用同步反向旋转的“8”字形转子实现抽气功能的。

当转子和泵体形成吸气腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。

转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。

由于在泵腔里面没有摩擦，罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑，另外，要保持罗茨泵在高转速下平稳运行，要对转子进行良好的动平衡。

高速旋转的转子间、转子和泵体间没有任何直接的接触，各运动部件之间均保持一定的间隙。

罗茨泵在进排气口间设置了一内置溢流阀，其作用是：当进排气口的压差达到一定值时，溢流阀就自动打开，排气口的部分气体通过打开的溢流阀返流到进气口，这就大大降低了高压差下罗茨泵和前级真空泵（以下简称前级泵）的运行负荷。

同时因为打开的溢流阀有强大的泄流作用，可以确保罗茨泵和前级泵可以同时启动而不会使罗茨泵和前级泵过载，并可以提高高入口压力下罗茨泵机组的抽速。

二、罗茨真空泵主要用途罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中使用，例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。

如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

三、罗茨真空泵主要技术性能指标（见下表）四、罗茨真空泵安装说明4.1罗茨泵应安装在干燥、通风和清洁的场所、4.2罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以上的空隙。

泵的油窗部分应留出易于观察油位的空间。

4.3接通电源时应注意电机转向，从罗茨泵电机尾部看电机轴的转向应为顺时针方向。

罗茨泵厂家产品工作原理及曲线图上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、ZJH型罗茨泵产品概述：1、ZJH型带溢流阀罗茨泵，在原有的基础上(ZJ、ZJP)改进的第四代新产品，利用一对8字型转子在泵腔中作等速反向转动而产生吸气和排气作用。

每个转子用两个轴承支承，利用一对同步齿轮，使两个转子的相对位置始终保持不变，转子与转子、转子与泵体、转子与侧盖之间都有间隙，因而工作腔内没有摩擦，无需润滑。

泵转子的支承采用了可靠的消隙结构，风叶采用电脑动平衡高精度斜齿轮，运行平稳，噪声低，使用更加可靠，可在高压差下长期运行。

动密封部位采用我公司专利产品特殊密封，保证泵腔内无油无水无泄露，解决罗茨泵老大难（齿轮油进入泵腔内，泵内吸到水到齿轮及漏油现象），确保齿轮和轴承使用寿命。

本型泵的进气和排气口之间装有自重阀，其作用是当排气口与进气口之间的压力差超过阀自重时，阀自动打开。

这个压力是泵能可靠运行的最大压力差。

因而带流阀罗茨泵具备自动防过载功能。

2、ZJH型罗茨泵在较低的入口压力下具有较大的抽气速率,并具备自动防载功能。

但是，由于本型泵的结构属于干式间隙密封，为了获得一定的抽气速率和真空度，减少返流，必须降低前级泵的压力，因此使用时必须有前级真空泵与之串联，前级真空泵抽到一定的真空度(0.08mpa至0.09mpa)，再起动罗茨真空泵，根据实际需要，可选用不同的真空泵作为前级泵，如爪式无油泵、罗茨泵、2H滑阀泵、2X旋片泵、水环泵（立式无油泵），得到的极限真空度有所不同。

罗茨真空泵的型号参数1. 简介罗茨真空泵是一种离心式排气真空泵，由两个相互啮合的叶轮组成。

它以其高效、低噪音和长寿命等特点，在许多行业中被广泛应用。

本文将介绍罗茨真空泵的型号参数，包括其工作原理、主要特点和适用范围等。

2. 工作原理罗茨真空泵通过两个相互啮合的叶轮的运动来实现气体的吸入和排出。

其中一个叶轮称为主叶轮，另一个称为从动叶轮。

当主叶轮旋转时，从动叶轮也会跟随旋转，形成一个密封腔。

当腔体扩大时，气体通过进气口进入腔体；当腔体缩小时，气体被压缩并排出。

3. 主要特点罗茨真空泵具有以下几个主要特点：3.1 高效率罗茨真空泵采用离心式排气方式，具有较高的排气速度和较低的能耗。

它可以在较短的时间内将大量气体排出，提高工作效率。

3.2 低噪音罗茨真空泵采用双重吸声器和隔音罩等降噪设计，减少了运行时的噪音产生。

这使得它在对噪音要求较高的场合中得到广泛应用，如实验室和医疗设备等。

3.3 长寿命罗茨真空泵采用优质材料和精密制造工艺，具有较高的耐磨性和耐腐蚀性。

它能够长时间稳定运行而不易受损，延长了设备的使用寿命。

3.4 可靠性罗茨真空泵具有良好的密封性能和稳定的工作状态。

它可以在恶劣环境下正常工作，并且不易受到外界干扰。

4. 型号参数罗茨真空泵的型号参数包括以下几个方面：4.1 排气量排气量是指单位时间内泵排出气体的体积。

通常以升/分钟或立方米/小时为单位进行表示。

不同型号的罗茨真空泵具有不同的排气量范围，用户可根据实际需求选择合适的型号。

4.2 最大真空度最大真空度是指泵能够达到的最低压力。

它通常以帕斯卡（Pa）或毫巴（mbar）为单位进行表示。

较高的最大真空度意味着泵能够排除更多的气体，适用于对真空度要求较高的场合。

4.3 功率功率是指泵运行所需的能量消耗。

通常以千瓦（kW）为单位进行表示。

功率越大，泵能够产生更大的吸力和排气能力。

4.4 转速转速是指泵叶轮旋转一周所需的时间。

通常以转/分钟或转/小时为单位进行表示。

罗茨真空泵工作原理罗茨真空泵是一种常用的无油真空泵，广泛应用于工业生产、实验室研究等领域。

它的工作原理基于罗茨双螺杆的相互啮合和旋转，通过这种运动方式，将气体从低压区域输送到高压区域，从而实现真空抽取的目的。

1. 罗茨双螺杆结构罗茨真空泵的核心部件是罗茨双螺杆。

它由一对相互啮合的螺杆组成，其中一个螺杆称为主动螺杆，另一个螺杆称为从动螺杆。

主动螺杆通过机电驱动，从动螺杆则通过主动螺杆的旋转运动而产生相应的运动。

2. 工作原理罗茨真空泵的工作原理可以简单分为四个步骤：吸气、压缩、排气和密封。

(1) 吸气阶段：当主动螺杆旋转时，从动螺杆也会随之旋转。

在旋转的过程中，两个螺杆之间的啮合空间逐渐增大，形成一个吸气腔。

当吸气腔与进气口相连时，气体味被吸入吸气腔内。

(2) 压缩阶段：随着主动螺杆的继续旋转，两个螺杆之间的啮合空间逐渐减小，气体被压缩到较高的压力。

在这个过程中，气体被压缩并推向罗茨真空泵的出口。

(3) 排气阶段：当气体被压缩到一定程度后，从动螺杆和主动螺杆之间的啮合空间与出口相连，气体被排出真空泵。

(4) 密封阶段：为了确保气体不会从吸气腔逆流到排气腔，罗茨真空泵采用了密封装置。

常见的密封方式包括机械密封和润滑油密封。

3. 优点和应用罗茨真空泵具有以下优点：(1) 无油设计：罗茨真空泵采用无油设计，避免了润滑油对被抽气体的污染，适合于对气体纯净度要求较高的场合。

(2) 高抽速：由于罗茨双螺杆的结构特点，罗茨真空泵具有较高的抽气速度，适合于需要快速抽取气体的场合。

(3) 广泛应用：罗茨真空泵广泛应用于化工、医药、电子、食品等行业，常用于真空干燥、真空蒸馏、真空包装等工艺过程中。

(4) 可靠性高：罗茨真空泵结构简单、运行稳定，具有较高的可靠性和长寿命。

总结：罗茨真空泵的工作原理基于罗茨双螺杆的相互啮合和旋转，通过吸气、压缩、排气和密封等步骤，实现对气体的抽取和排放。

它具有无油设计、高抽速、广泛应用和高可靠性等优点，被广泛应用于各个领域的真空处理过程中。

气冷罗茨真空泵气冷罗茨真空泵是一种常见的真空泵，它采用罗茨叶轮结构，通过叶轮的旋转来实现气体的吸入和排出。

与其他真空泵相比，气冷罗茨真空泵具有许多优点，如高效、可靠、耐用等。

本文将详细介绍气冷罗茨真空泵的工作原理、结构特点、应用领域等方面的内容。

一、工作原理气冷罗茨真空泵的工作原理是基于罗茨叶轮结构的。

罗茨叶轮由两个相互啮合的叶轮组成，它们在罐体内旋转，使气体被吸入并压缩，最终被排出。

罗茨叶轮的旋转速度非常高，可以达到几千转每分钟，因此气冷罗茨真空泵的排气速度非常快。

气冷罗茨真空泵的工作过程中，气体从进气口进入罗茨叶轮的吸气侧，随着叶轮的旋转，气体被压缩并排出到出气口。

在这个过程中，罗茨叶轮的两个叶轮相互啮合，形成一个密闭的空间，使气体被压缩。

由于罗茨叶轮的旋转速度非常高，因此气冷罗茨真空泵的排气速度非常快，可以达到几千升每分钟。

二、结构特点气冷罗茨真空泵的结构特点主要包括以下几个方面：1. 罗茨叶轮结构：气冷罗茨真空泵采用罗茨叶轮结构，由两个相互啮合的叶轮组成。

罗茨叶轮的旋转速度非常高，可以达到几千转每分钟，因此气冷罗茨真空泵的排气速度非常快。

2. 气冷式冷却：气冷罗茨真空泵采用气冷式冷却，不需要外部冷却水，因此可以在恶劣的环境下工作。

同时，气冷罗茨真空泵的维护成本也比较低。

3. 双级结构：气冷罗茨真空泵通常采用双级结构，可以提高排气压力和排气速度。

双级结构的气冷罗茨真空泵通常用于高真空和超高真空的应用领域。

4. 耐用性：气冷罗茨真空泵的叶轮和罐体通常采用高强度材料制成，具有较高的耐用性和抗腐蚀性。

三、应用领域气冷罗茨真空泵广泛应用于各种真空系统中，如半导体制造、光学薄膜制备、真空冷却、真空干燥等领域。

由于气冷罗茨真空泵具有高效、可靠、耐用等优点，因此在这些领域中得到了广泛的应用。

在半导体制造领域，气冷罗茨真空泵通常用于制造晶圆和集成电路。

在光学薄膜制备领域，气冷罗茨真空泵通常用于制备光学薄膜和涂层。

罗茨真空泵的工作原理
罗茨真空泵是一种常用的机械真空泵，其工作原理如下：
1. 罗茨真空泵由两个相互啮合的转子构成，一般为两个六叶转子。

这两个转子的齿形互相啮合，但它们之间没有接触，因此没有摩擦和润滑问题。

2. 当转子开始旋转时，它们会沿着内部壳体形成一个密封的工作腔。

该工作腔会随着转子的旋转而不断扩大和缩小。

3. 在转子旋转的过程中，工作腔由于体积的变化，会产生气体的吸入和排出。

当工作腔扩大时，气体通过进气口流入工作腔；而当工作腔缩小时，气体则被压缩并推向排气口。

4. 在罗茨真空泵中，由于两个转子的齿形互相啮合，因此工作腔的扩大和缩小过程是连续不断的，气体压缩和排放也是连续进行的。

这就使得罗茨真空泵能够以较高的效率实现气体的吸入和排出。

5. 为了保证真空泵的工作效率和密封性，罗茨真空泵通常会使用润滑油来润滑和密封转子的运动部分。

润滑油需要通过润滑油槽和油封来进行循环和密封。

总之，罗茨真空泵通过两个相互啮合的转子的旋转运动，实现了气体的吸入和排出，从而实现真空度的提升。

其特点是体积流量大，无油污染，并且适用于处理大量气体。

罗茨泵原理
罗茨泵是一种常用的离心泵，它的原理是利用叶轮旋转产生离心力，将液体从低压区域抽到高压区域。

罗茨泵的工作原理非常简单，但是却能够实现高效的液体输送，因此在各种工业领域得到了广泛的应用。

首先，我们来看一下罗茨泵的结构。

罗茨泵由两个或多个叶轮组成，这些叶轮之间有一定的间隙。

当叶轮旋转时，液体被吸入到叶轮之间的间隙中，随着叶轮的旋转，液体被推到叶轮的出口处，从而实现了液体的输送。

由于罗茨泵的结构比较简单，因此维护和清洁也比较容易。

接下来，我们来看一下罗茨泵的工作原理。

当叶轮旋转时，液体被吸入到叶轮之间的间隙中，随着叶轮的旋转，液体被推到叶轮的出口处。

在这个过程中，离心力的作用使得液体被从低压区域抽到高压区域，从而实现了液体的输送。

由于罗茨泵的叶轮数目较多，因此可以实现比较稳定的流量输送。

此外，罗茨泵还有一些特点。

首先，它的输送流量比较稳定，不易受到外部因素的影响。

其次，罗茨泵的结构比较简单，维护和清洁比较容易。

再次，罗茨泵的工作效率比较高，能够实现较大的液体输送量。

因此，罗茨泵在各种工业领域得到了广泛的应用。

总的来说，罗茨泵的原理是利用叶轮旋转产生离心力，将液体从低压区域抽到高压区域，从而实现了液体的输送。

罗茨泵的结构比较简单，工作效率比较高，因此在各种工业领域得到了广泛的应用。

希望通过本文的介绍，大家能够对罗茨泵的原理有一个更加深入的了解。

罗茨真空机组原理
罗茨真空机组是一种利用两个互相齿合的罗茨回转叶轮来抽取气体的设备。

其原理是通过两个互相齿合但没有接触的回转叶轮，产生连续的变容空间，从而将气体压缩和排出。

具体的工作原理如下：
1. 运转初期：当罗茨真空机组开始运转时，两个回转叶轮内的气体被排出，并通过出口管道排出到外部环境中。

此时，机组内的容积为最大值。

2. 回转叶轮运动：两个回转叶轮开始以相反的方向运动。

其中一个叶轮称为驱动叶轮，而另一个叶轮称为被动叶轮。

驱动叶轮通过传动装置（通常是电动机或发动机）带动，而被动叶轮则随之转动。

3. 变容过程：随着驱动叶轮和被动叶轮的运动，两个叶轮之间会形成一个气体被压缩的变容空间。

这个变容空间会随着回转叶轮的运动，逐渐从一个叶轮端口移动到另一个叶轮端口。

4. 气体被抽取：在变容过程中，气体由于叶轮的作用逐渐被压缩，使其压力和密度增加。

当变容空间移动到叶轮端口时，被压缩的气体被驱动到出口管道中，进而形成真空。

5. 清除残留气体：当变容空间移动到端口位置后，两个叶轮之间会形成一个较小的间隙。

这个间隙会将可能残留在机组中的气体排出，确保机组内获得更高的真空度。

通过以上的工作原理，罗茨真空机组能够有效地抽取气体并产生真空。

它广泛应用于各种工业和科学领域，例如真空干燥、真空冷冻、真空蒸馏等。
