实验六：地质罗盘仪的使用及岩层产状测量

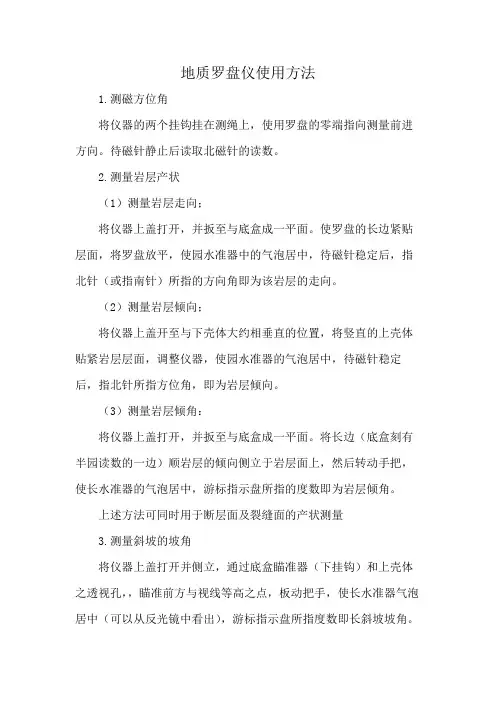

地质罗盘仪使用方法
1.测磁方位角
将仪器的两个挂钩挂在测绳上，使用罗盘的零端指向测量前进方向。

待磁针静止后读取北磁针的读数。

2.测量岩层产状
（1）测量岩层走向；
将仪器上盖打开，并扳至与底盒成一平面。

使罗盘的长边紧贴层面，将罗盘放平，使园水准器中的气泡居中，待磁针稳定后，指北针（或指南针）所指的方向角即为该岩层的走向。

（2）测量岩层倾向；
将仪器上盖开至与下壳体大约相垂直的位置，将竖直的上壳体贴紧岩层层面，调整仪器，使园水准器的气泡居中，待磁针稳定后，指北针所指方位角，即为岩层倾向。

（3）测量岩层倾角：
将仪器上盖打开，并扳至与底盒成一平面。

将长边（底盒刻有半园读数的一边）顺岩层的倾向侧立于岩层面上，然后转动手把，使长水准器的气泡居中，游标指示盘所指的度数即为岩层倾角。

上述方法可同时用于断层面及裂缝面的产状测量
3.测量斜坡的坡角
将仪器上盖打开并侧立，通过底盒瞄准器（下挂钩）和上壳体之透视孔，，瞄准前方与视线等高之点，板动把手，使长水准器气泡居中（可以从反光镜中看出），游标指示盘所指度数即长斜坡坡角。

4.作校准用
将上盖向后打开，扳平，调整指示器使之刻线指在90°，并让长水准器气泡居中，测仪器两边及反光镜刻线形成垂直线，可以校准垂直角，当指示器刻线指在0°时，让长水准器气泡居中，则仪器盒两边及反光镜形成水平线，可以校准水平。

地质罗盘的使用地质罗盘用途广泛，借助它可以确定方位、测量地形坡度、测量各种面状要素(如岩层层面、褶皱轴面、断层面、节理面)和线状要素（如褶皱枢纽、线理、断层擦痕等）的产状等，以确定各种构造面和构造线的空间位置，是进行野外地质工作必备工具。

因此必须学会使用地质罗盘仪。

一、认识地质罗盘地质罗盘式样很多，但结构大同小异，主要功能也都相同。

其结构如图1所示。

磁针——由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端S绕上几圈铜丝，用此也便于区分磁针的南北两端。

刻度环---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10°一记，连续刻至360°，0°和180°分别为N和S，90°和270°分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

角度刻度环----专用来读倾角和坡角指数。

图1 罗盘结构图水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

二、罗盘方位与校正方位是指在水平面内，一点（未知点）在另一点（已知点）的方向。

方位规定正北方向为0°，正东方向为90°，正南方向为180°，正西方向为270°，在水平面内顺时针方向旋转一圈为360°。

如方位角为60°，即为北东方向，通常可直接写为360°。

若方位角为210°，即为南西方向，可直接写为210°。

有时也用象限角表示，即用北、南两个基准，分为北东、北西、南东、南西四个象限。

若方位角为60°，用象限角表示为N60°E；若方位角为210°，用象限角表示为S210°W。

欲知此方位，必须有一个参照点或参照方向，也即基准点或基准方向。

方位角是在水平面内测出由已知点向未知点的连线方向与基准方向的夹角，如图2所示。

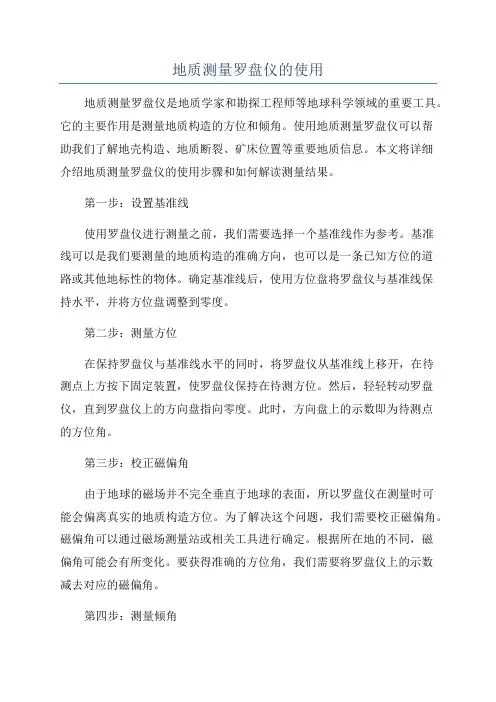

地质测量罗盘仪的使用地质测量罗盘仪是地质学家和勘探工程师等地球科学领域的重要工具。

它的主要作用是测量地质构造的方位和倾角。

使用地质测量罗盘仪可以帮助我们了解地壳构造、地质断裂、矿床位置等重要地质信息。

本文将详细介绍地质测量罗盘仪的使用步骤和如何解读测量结果。

第一步：设置基准线使用罗盘仪进行测量之前，我们需要选择一个基准线作为参考。

基准线可以是我们要测量的地质构造的准确方向，也可以是一条已知方位的道路或其他地标性的物体。

确定基准线后，使用方位盘将罗盘仪与基准线保持水平，并将方位盘调整到零度。

第二步：测量方位在保持罗盘仪与基准线水平的同时，将罗盘仪从基准线上移开，在待测点上方按下固定装置，使罗盘仪保持在待测方位。

然后，轻轻转动罗盘仪，直到罗盘仪上的方向盘指向零度。

此时，方向盘上的示数即为待测点的方位角。

第三步：校正磁偏角由于地球的磁场并不完全垂直于地球的表面，所以罗盘仪在测量时可能会偏离真实的地质构造方位。

为了解决这个问题，我们需要校正磁偏角。

磁偏角可以通过磁场测量站或相关工具进行确定。

根据所在地的不同，磁偏角可能会有所变化。

要获得准确的方位角，我们需要将罗盘仪上的示数减去对应的磁偏角。

第四步：测量倾角在完成方位角的测量后，我们可以使用倾角仪来测量地质构造的倾斜角度。

将罗盘仪保持水平，并将倾角仪的测量臂放在要测量的斜坡或地质构造上，然后读取示数。

倾角仪示数即为待测地质构造的倾斜角度。

使用地质测量罗盘仪的结果可以为地质学家和勘探工程师提供重要的地质信息。

测量得到的方位角可以用于绘制地质构造图，帮助我们分析地壳的构造特征。

倾角可以用于计算地质断层的倾角、矿床的倾角等。

这些信息对于地质工程项目、矿产资源勘探和地震监测等方面具有重要意义。

然而，使用地质测量罗盘仪也存在一些注意事项。

首先，在使用罗盘仪进行测量时，需要避免与金属物体接触，因为金属物体可能会干扰罗盘仪的测量结果。

其次，罗盘仪应保持水平，以确保测量结果准确可靠。

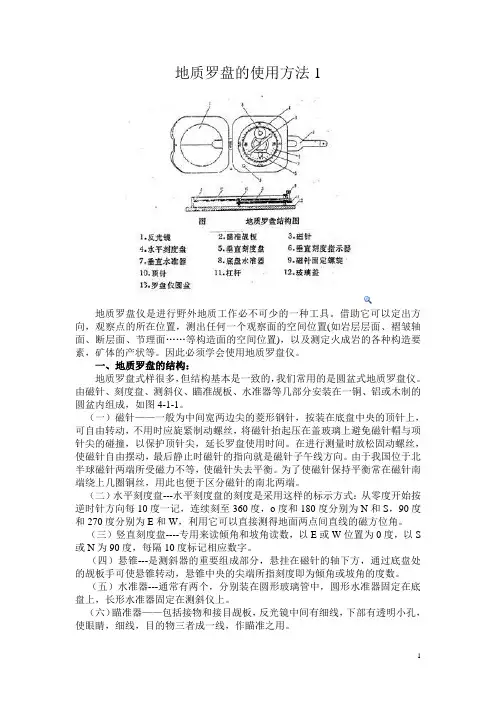

地质罗盘的使用方法1地质罗盘仪是进行野外地质工作必不可少的一种工具。

借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。

因此必须学会使用地质罗盘仪。

一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。

由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图4-1-1。

（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。

在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。

由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。

（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S 或N为90度，每隔10度标记相应数字。

（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。

（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。

二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。

因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。

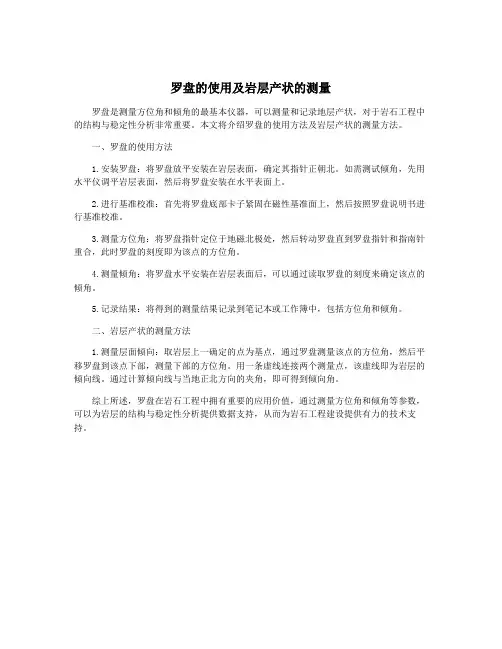

罗盘的使用及岩层产状的测量
罗盘是测量方位角和倾角的最基本仪器，可以测量和记录地层产状，对于岩石工程中的结构与稳定性分析非常重要。

本文将介绍罗盘的使用方法及岩层产状的测量方法。

一、罗盘的使用方法
1.安装罗盘：将罗盘放平安装在岩层表面，确定其指针正朝北。

如需测试倾角，先用水平仪调平岩层表面，然后将罗盘安装在水平表面上。

2.进行基准校准：首先将罗盘底部卡子紧固在磁性基准面上，然后按照罗盘说明书进行基准校准。

3.测量方位角：将罗盘指针定位于地磁北极处，然后转动罗盘直到罗盘指针和指南针重合，此时罗盘的刻度即为该点的方位角。

4.测量倾角：将罗盘水平安装在岩层表面后，可以通过读取罗盘的刻度来确定该点的倾角。

5.记录结果：将得到的测量结果记录到笔记本或工作簿中，包括方位角和倾角。

二、岩层产状的测量方法
1.测量层面倾向：取岩层上一确定的点为基点，通过罗盘测量该点的方位角，然后平移罗盘到该点下部，测量下部的方位角。

用一条虚线连接两个测量点，该虚线即为岩层的倾向线。

通过计算倾向线与当地正北方向的夹角，即可得到倾向角。

综上所述，罗盘在岩石工程中拥有重要的应用价值，通过测量方位角和倾角等参数，可以为岩层的结构与稳定性分析提供数据支持，从而为岩石工程建设提供有力的技术支持。

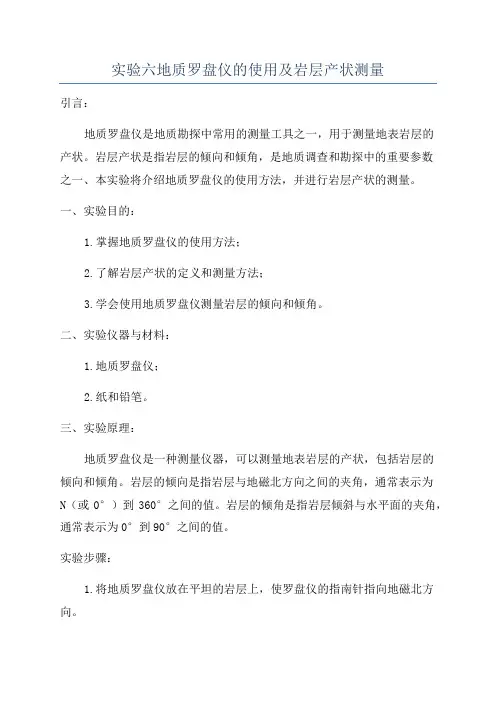

实验六地质罗盘仪的使用及岩层产状测量引言：地质罗盘仪是地质勘探中常用的测量工具之一，用于测量地表岩层的产状。

岩层产状是指岩层的倾向和倾角，是地质调查和勘探中的重要参数之一、本实验将介绍地质罗盘仪的使用方法，并进行岩层产状的测量。

一、实验目的：1.掌握地质罗盘仪的使用方法；2.了解岩层产状的定义和测量方法；3.学会使用地质罗盘仪测量岩层的倾向和倾角。

二、实验仪器与材料：1.地质罗盘仪；2.纸和铅笔。

三、实验原理：地质罗盘仪是一种测量仪器，可以测量地表岩层的产状，包括岩层的倾向和倾角。

岩层的倾向是指岩层与地磁北方向之间的夹角，通常表示为N（或0°）到360°之间的值。

岩层的倾角是指岩层倾斜与水平面的夹角，通常表示为0°到90°之间的值。

实验步骤：1.将地质罗盘仪放在平坦的岩层上，使罗盘仪的指南针指向地磁北方向。

2.用纸和铅笔记录下地质罗盘仪的刻度，刻度上的指针分别代表岩层的倾向和倾角。

3.在测量过程中，需要注意罗盘仪是否水平放置，避免误差。

实验结果与分析：根据实验步骤中记录的刻度，我们可以得到岩层的倾向和倾角。

倾向的单位是角度，通常表示为N（或0°）到360°之间的值。

倾角的单位也是角度，通常表示为0°到90°之间的值。

根据测得的倾向和倾角，我们可以了解岩层的倾斜情况，并做出相应的地层图。

实验结论：通过本次实验，我们学习了地质罗盘仪的使用方法，并成功测量了岩层的倾向和倾角。

岩层的倾向和倾角是地质调查和勘探中的重要参数，对于研究地质构造和沉积学有着重要的意义。

通过实验结果，我们可以了解到岩层的空间分布和倾斜特征，为后续的地质研究提供重要依据。

实验思考：1.在进行测量时，如何保证地质罗盘仪的准确性和精确度？答：在进行测量前，应保证地质罗盘仪的指南针指向地磁北方向，同时检查罗盘仪是否水平放置，避免误差。

此外，还应该避免罗盘仪接触到磁性物体，以免干扰测量结果。

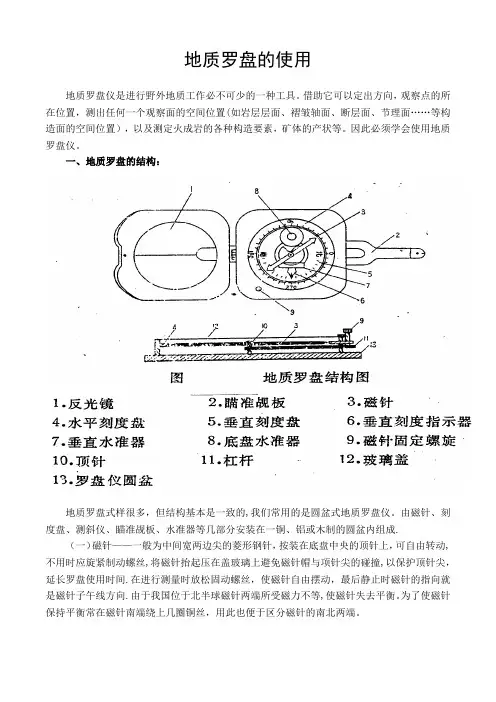

地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。

借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置），以及测定火成岩的各种构造要素，矿体的产状等。

因此必须学会使用地质罗盘仪。

一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的,我们常用的是圆盆式地质罗盘仪。

由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成.（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动,不用时应旋紧制动螺丝,将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞,以保护顶针尖，延长罗盘使用时间.在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向.由于我国位于北半球磁针两端所受磁力不等,使磁针失去平衡。

为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。

（二）水平刻度盘-——水平刻度盘的刻度是采用这样的标示方式:从零度开始按逆时针方向每10度一记,连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角.(三)竖直刻度盘—---专用来读倾角和坡角读数,以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。

（四）悬锥——-是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动,悬锥中央的尖端所指刻度即为倾角或坡角的度数。

（五）水准器—-—通常有两个,分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上.(六）瞄准器-—包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛,细线，目的物三者成一线，作瞄准之用。

二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。

因为地磁的南、北两极与地理上的南北两极位置不完全相符,即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角.地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。

实验六：地质罗盘仪的使用及岩层产状测量一、实验目的和要求学会使用地质罗盘仪测量方向和岩层的产状二、实验条件和设施地质罗盘仪、记录本等三、实验方案和步骤（一）地质罗盘仪的使用使用罗盘之前，要首先检查罗盘是否处于正常状态，如各个零部件是否齐全，各个部件的功能正常与否。

检查内容通常包括以下几点。

①检查磁针的灵敏度，即在罗盘的水准气泡居中时，磁针经摆动后较快静止，并指向南北。

当左右摇摆罗盘方向时，磁针随罗盘同步移动，则表明磁针不灵敏。

②检查水准泡，正常水准泡应小于玻璃上的小圆圈，以便准确判断水准泡是否居中。

当水准气泡大于玻璃上的小圆圈时，准确度不高；无水准气泡时，说明该罗盘不能使用。

③检查刻度环上的刻度是否对着方向盘上的N。

（二）测量方向用罗盘测量任一目标的方向时，永远以罗盘北端对准目标，使水准气泡居中，然后读磁针北端所指方向刻度盘上的数字，即为所测目标的方位角。

记录时，除了记方位角值外，还要冠以所处象限名称，如SW230°，其中230°是方位角，SW是象限称呼。

（三）测量岩层的产状要素1、测量走向将罗盘的长边与岩层面贴触，如罗盘无长边，则取与南北方向平行的边与层面贴触，并将罗盘放水平（水准气泡居中），此时，所指的度数即为所求的走向。

2、测量倾向把罗盘的N极指向岩层层面的倾斜方向，同时使罗盘的短边（或与东西方向平行的边）与层面贴触，气泡居中，罗盘放水平，此时，北针所指的度数即为所求的倾向。

3、测量倾角将罗盘的长边或与南北方向平行的边与走向垂直，并贴紧层面，此时，桃形指针在倾角刻度盘上所指的度数，即为所求的倾角。

写法如∠35°；其中35°是倾角角度，∠是倾角符号。

表示走向和倾向都用方位角，但走向有两个指向，可用两个方位数值（南针和北针所指数值）来表示，如NE45°—SW225°。

倾向只有一个指向，只用一个方位数值表示，如SE135°。

倾向与走向方位角之差为90°。

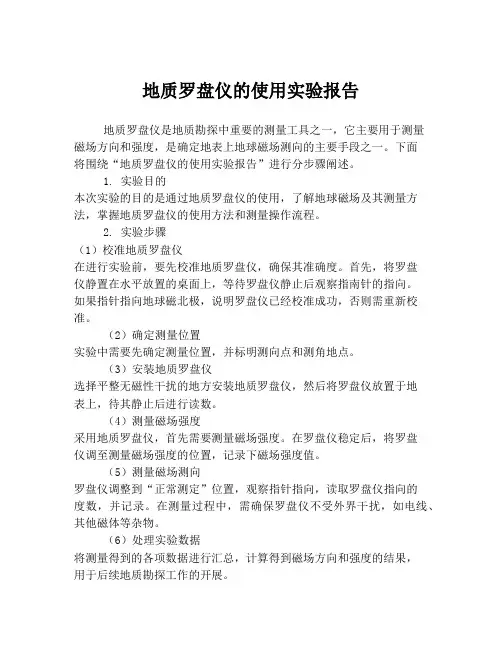

地质罗盘仪的使用实验报告地质罗盘仪是地质勘探中重要的测量工具之一，它主要用于测量磁场方向和强度，是确定地表上地球磁场测向的主要手段之一。

下面将围绕“地质罗盘仪的使用实验报告”进行分步骤阐述。

1. 实验目的本次实验的目的是通过地质罗盘仪的使用，了解地球磁场及其测量方法，掌握地质罗盘仪的使用方法和测量操作流程。

2. 实验步骤（1）校准地质罗盘仪在进行实验前，要先校准地质罗盘仪，确保其准确度。

首先，将罗盘仪静置在水平放置的桌面上，等待罗盘仪静止后观察指南针的指向。

如果指针指向地球磁北极，说明罗盘仪已经校准成功，否则需重新校准。

（2）确定测量位置实验中需要先确定测量位置，并标明测向点和测角地点。

（3）安装地质罗盘仪选择平整无磁性干扰的地方安装地质罗盘仪，然后将罗盘仪放置于地表上，待其静止后进行读数。

（4）测量磁场强度采用地质罗盘仪，首先需要测量磁场强度。

在罗盘仪稳定后，将罗盘仪调至测量磁场强度的位置，记录下磁场强度值。

（5）测量磁场测向罗盘仪调整到“正常测定”位置，观察指针指向，读取罗盘仪指向的度数，并记录。

在测量过程中，需确保罗盘仪不受外界干扰，如电线、其他磁体等杂物。

（6）处理实验数据将测量得到的各项数据进行汇总，计算得到磁场方向和强度的结果，用于后续地质勘探工作的开展。

3. 实验注意事项在进行实验过程中，需要注意以下事项：（1）地质罗盘仪应放置在平坦的桌面上，并确保平衡稳定。

（2）实验场地应选择平整无磁性干扰的地方，避免外界磁性物体的影响。

（3）在测量时，应注意罗盘仪不受外部干扰（如电线、其他磁体等杂物），以确保得到准确的测量结果。

（4）在进行罗盘仪读数时，应选定唯一正方向始终按同一方向记录角度。

4. 实验结果分析通过本次实验，我们可以清晰地了解到地球磁场的特性和测量方法，还可以掌握地质罗盘仪的使用方法和操作流程。

通过测量得到的数据，可以为后续地质勘探工作提供准确的参数和参考值，为科研工作者提供可靠的数据支撑。

地质罗盘测量岩层产状的方法嘿，朋友们！今天咱来聊聊怎么用地质罗盘测量岩层产状这档子事儿。

你说这岩层产状啊，就好比是岩层的个性签名，它能告诉咱岩层的走向、倾向和倾角呢！这可重要啦，就像你了解一个人的性格特点一样。

那怎么测量呢？首先得有个地质罗盘吧。

这玩意儿就像是你的秘密武器，可神奇啦！拿着它，就感觉自己像个地质探险家。

到了岩层那儿，你得找个平整的地方，把罗盘放稳咯。

这就好比你要站稳脚跟才能好好观察周围一样。

然后呢，转动罗盘，让它的指针指向北方。

嘿，这可不能马虎，就像你找对方向才能不迷路一样。

接下来，找到岩层的走向线，这就像是找到岩层的“主心骨”。

顺着它，看看罗盘上的刻度，嘿，这走向不就出来啦！然后再找到岩层的倾向，这就像是找到岩层“想倾斜的方向”。

最难的可能就是测倾角啦。

这就好像要量量一个坡有多陡似的。

你得小心地把罗盘竖起来，让它和岩层的倾斜角度对上，然后看看刻度，哇，倾角就知道啦！
你想想看，要是没有这个办法，我们怎么能知道这些岩层的秘密呢？就像你不知道一个人的喜好，怎么和他好好相处呢？
测量岩层产状的过程可不简单，但每一次的成功都会让你特别有成就感。

就好像你解开了一个谜题，那种兴奋劲儿，别提多带劲啦！而且啊，这可是和大自然亲密接触的好机会。

你在那里摆弄着罗盘，感受着大地的气息，是不是觉得自己特别酷？
所以啊，朋友们，别害怕麻烦，大胆地去尝试用地质罗盘测量岩层产状吧！这会给你带来意想不到的乐趣和收获呢。

当你成功地测出岩层产状，看着那些数据，你会觉得一切都值了！这就是地质的魅力呀，等着我们去探索，去发现！。

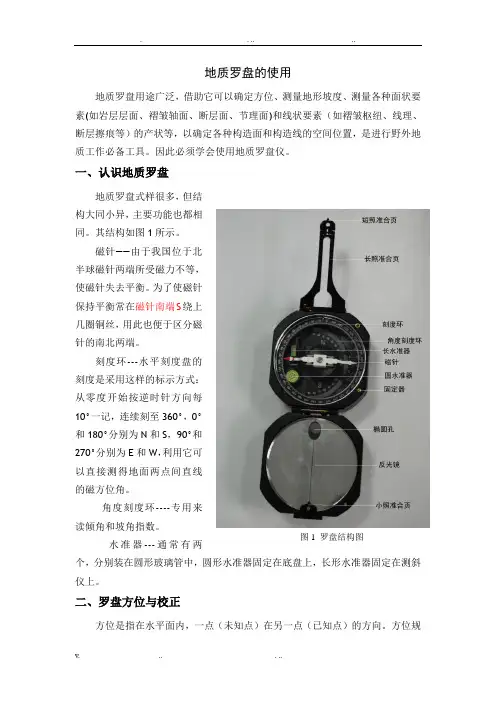

地质罗盘的使用地质罗盘用途广泛，借助它可以确定方位、测量地形坡度、测量各种面状要素(如岩层层面、褶皱轴面、断层面、节理面)和线状要素（如褶皱枢纽、线理、断层擦痕等）的产状等，以确定各种构造面和构造线的空间位置，是进行野外地质工作必备工具。

因此必须学会使用地质罗盘仪。

一、认识地质罗盘地质罗盘式样很多，但结构大同小异，主要功能也都相同。

其结构如图1所示。

磁针——由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端S绕上几圈铜丝，用此也便于区分磁针的南北两端。

刻度环---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10°一记，连续刻至360°，0°和180°分别为N和S，90°和270°分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

角度刻度环----专用来读倾角和坡角指数。

图1 罗盘结构图水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

二、罗盘方位与校正方位是指在水平面内，一点（未知点）在另一点（已知点）的方向。

方位规定正北方向为0°，正东方向为90°，正南方向为180°，正西方向为270°，在水平面内顺时针方向旋转一圈为360°。

如方位角为60°，即为北东方向，通常可直接写为360°。

若方位角为210°，即为南西方向，可直接写为210°。

有时也用象限角表示，即用北、南两个基准，分为北东、北西、南东、南西四个象限。

若方位角为60°，用象限角表示为N60°E；若方位角为210°，用象限角表示为S210°W。

欲知此方位，必须有一个参照点或参照方向，也即基准点或基准方向。

方位角是在水平面内测出由已知点向未知点的连线方向与基准方向的夹角，如图2所示。

实验六罗盘的使用及岩层产状的测量引言：岩石产状是研究地质岩石结构和构造活动的重要内容之一、了解岩层产状有助于我们研究岩石的形成和变化过程，并对地质构造进行详细解剖。

罗盘是一种常用的测量工具，可用于测量岩层的产状参数。

本实验将详细介绍罗盘的使用方法，并利用罗盘进行岩层产状的测量。

一、罗盘的使用方法1.罗盘的结构和工作原理罗盘通常由一个指南针和一个测斜仪器组成。

指南针是用来测量磁方位的，测斜仪器则用来测量斜坡倾角和倾向。

在测斜仪器中，包含一个倾角仪和一个指针，倾角仪可以测量斜坡的倾角，指针可以测量斜坡的倾向。

2.罗盘的使用步骤（1）找平：使用罗盘前，需要先找平。

将罗盘放置在需要测量的岩层上，使其水平，可以通过调整底座上的凸垫来实现。

（2）校正：校正指南针以确保其准确。

根据当地的磁偏角和磁倾角进行校正，使指南针的读数准确。

（3）测量磁方位：将罗盘放置在水平的岩层上，并使其保持稳定。

然后，观察罗盘的指针并记录磁方位的读数。

（4）测量斜坡倾角和倾向：将罗盘底座放置在岩层上，并使其保持稳定。

观察倾角仪器的读数并记录斜坡的倾角。

观察指针的读数并记录斜坡的倾向。

1.斜坡倾角斜坡的倾角是指斜坡与水平平面的夹角。

在使用罗盘测量斜坡倾角时，将罗盘底座放置在岩层上，并使其固定。

观察倾角仪器的读数，并记录下斜坡的倾角。

2.斜坡倾向斜坡的倾向是指斜坡与一个平面的方向夹角。

在使用罗盘测量斜坡倾向时，将罗盘底座放置在岩层上，并使其保持稳定。

观察指针的读数，并记录下斜坡的倾向。

3.斜坡形态斜坡的形态是指斜坡的形状和结构。

通过观察实际的地质剖面图和测量数据，可以了解斜坡的形态特征，进而推断出岩层产状的变化和构造活动的情况。

4.可测量的参数利用罗盘可以测量的参数包括磁方位、斜坡倾角、斜坡倾向等。

这些参数对于研究岩层的产状和构造活动非常重要，可以为地质研究和勘探提供便利。

结论：本实验通过详细介绍罗盘的使用方法，并利用罗盘进行岩层产状的测量。

实验二、地质罗盘仪的使用及岩层产状测量(一)目的与要求学会使用地质罗盘仪测量方向和测量岩层的产状。

(二)主要内容(1)观察地质罗盘的构造(2)用地质罗盘在地形图上定点；(3)用地质罗盘测量岩层产状要素。

(三)仪器用品地质罗盘仪、地形图、记录薄等。

(四)地质罗盘仪的构造地质罗盘仪的外形有长方形、方形和八边形。

主要构件有：磁针、顶针、制动器、方位刻度盘、水准气泡、倾斜仪(桃形针)、底盘等。

方位刻度盘刻度从0°-360°，按逆时针方向刻制，东与西位置和实际相反。

刻度盘上的N表示北(为0°)，E表示东(为90°)，S表示南(为180°)，W表示西(为270°)。

方位刻度盘的内圈有倾角刻度盘，刻度盘上与东西线(E-W)一致的为0°，与南北线(S-N)一致的为90°。

(五)地质罗盘仪的使用方法(1)测量方向用罗盘测量任一目标的方向时，永远以0°(即N方向)对准目标，使水准气泡居中，然后读磁针北端所指方位刻度盘上的数字，即为所测目标的方位角。

记录时除记方位角值外，还要冠以所处象限名称，如SW230°，其中230°是方位角，SW是象限称呼。

(2)在地形图上定点1)利用地形地物：如果所在地点地面有明显地形地物标志(如房屋、塔、山头、三角架、桥梁、河沟或道路拐弯处等)，可利用该点的标志物在地形图上找到其位置。

2)利用交会法：如果所在地点地面附近无明显地形地物标志，则可以利用罗盘仪测定不在同一方位上的2-3个目标物的方位角，然后在地形图上通过所测的2~3个目标物作出2~3条方位线，其交点即为所求地点。

这种方法称为交会法，其中以三点交会法更准确。

(3)测量岩层的产状要素1)测量走向：将罗盘的长边与岩层面贴触，如罗盘无长边，则取与南北方向平行的边与层面贴触，并使罗盘放水平(水准气泡居中)，此时罗盘长边(或S—N)与岩层的交线即为走向线，磁针(无论南针或北针)所指的度数即为所求的走向。

地质罗盘的使用及产状要素的测定地质罗盘的正确使用及各类地质体产状要素的测定是一个地质工作者应熟练掌握的最基本的技术之一。

一、磁偏角校正各地区的磁北方向与真北方向并非完全一致，二者之间的夹角称为磁偏角。

为了在地形图上正确地标定地质要素的地理方位，野外工作首先要对罗盘进行磁偏角校正 使其读数能直接代表地理方位。

磁偏角可以从测区正规的地形图上查到，东偏取“+”，西偏取“-”。

校正的方法是拨动其刻度盘。

例如兴城地区磁偏角为西偏5o25’（即为-5o25’），拨动罗盘的刻度盘，使360o-5o25’=354o35’的刻度对准指标（原00位置）即可消除因磁偏角引起的读数误差。

二、面状构造要素测量各种地质界面如地层层面、片理面、片麻理面、劈理面、节理面、断层面以及岩浆岩体中的面状流动构造（流面）皆可视为面状构造，而对其进行构造要素的测量。

现以地层层面为例，介绍面状构造要素的测量步骤和方法。

首先在层面上测出任一水平线，其两端的方位为地层的走向（也可在地层层面上滴水，则水流方向代表地层的倾向，与其垂直画一条线即为岩层走向线），将罗盘后端底线与走向线重合并使罗盘水平（即圆水准器上水泡居中），这时罗盘北针所指读数为地层的倾向。

再将罗盘侧边紧贴地层层面并垂直于地层走向线，旋转测斜器并使水准器水泡居中，测斜针所指读数为地层的倾角。

有时由于地层的上层面剥露不好或由于露头所限只能测量岩层底面，这时如以罗盘N 端指向地层的倾斜方向，则读罗盘北针所指的刻度；如以罗盘S端指向地层的倾斜方向，则读罗盘的南针所指刻度。

倾角测量方法同前。

三、线状构造要素测量诸如矿物生长线理、皱纹线理、交面线理、石香肠构造、窗棂构造、杆状构造、擦痕、褶皱枢纽以及岩浆岩体中的线状流动构造（流线）皆可视为线状构造，线状构造要素的产状通常用倾伏向和倾伏角表示。

倾伏向和倾伏角的测量，在多数情况下需借助于铅笔、木棒或地质锤柄等置于与被测线状构造一致或平行的位置上，再用罗盘在锤柄等物件上进行测量。

实验六：罗盘的使用及岩层产状的测量一、目的要求1. 熟悉罗盘的结构和使用方法。

2. 学会用罗盘测量岩层产状，并掌握记录方法。

3. 学会使用罗盘测量方位和定点。

二、实验用品1. 地质罗盘2. 各种地质构造模型。

三、实验内容1.学习罗盘的基本结构罗盘一般都由磁针。

磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分组成，并安装在一非磁性物质的底盘上（图1）。

磁针为两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便其灵活地摆动。

由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。

为了磁针处于平衡 状态，在磁针的南端上绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。

磁针制动器是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺丝纽以杠杆相连，可使磁针偏开转轴顶针并固定起来，一边保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。

图1 罗盘仪的构造图1—反光镜；2—瞄准觇板；3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘。

刻度盘分为内（下）和外（上）两圈，内圈为垂直刻度，专作测量倾角和坡度之用，以重点位置为0°，分别向两侧每隔10°一记，直到90°。

外圈为水平刻度盘，其刻度方式为方位角，从0°开始，逆时针方向每隔10°一记，直到360°。

在0°和180°处分别标注N和S；在90°和270°处分别标注E和W（图2）。

必须注意的是方位角刻度盘为逆时针方向标注， 刻度盘所标注的东、西方向均与实地相反，其目的是为了测量时能直接读出磁方位角和磁象限角，因测量时磁针相对不动，移动的却是罗盘底盘，当底盘向东移动，相当于磁针向西偏转，故刻度盘逆时针方向标记（东、西方向与实地相反）所测得的读数即所求的方位。

实习报告：使用罗盘仪测量岩石产状一、实习目的本次实习的主要目的是学习并掌握地质罗盘仪的使用方法，通过实际操作测量岩石的产状要素，包括走向、倾向和倾角。

此外，还希望通过实习对岩石的种类和物理性质有更深入的了解。

二、实习器材与方法实习所使用的器材主要为地质罗盘仪，此外还包括卷尺、标杆等辅助工具。

实习方法主要包括以下几个步骤：1. 熟悉罗盘仪的构造及使用方法：罗盘仪主要由磁针、磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分组成。

使用时，将罗盘仪放置在待测量的岩石上，调整磁针制动器，使磁针稳定。

然后，根据刻度盘上的度数读取岩石的产状要素。

2. 测量岩石的走向：将罗盘仪的长边紧贴岩石层面，当圆形水准器气泡居中时，读取指北或指南针所指的度数，即可得到岩石的走向。

3. 测量岩石的倾向：将罗盘仪的北端指向岩石向下倾斜的方向，以南端短棱靠着岩石层面。

当圆形水准器气泡居中时，读取指北针所指的度数，即可得到岩石的倾向。

4. 测量岩石的倾角：将罗盘仪侧立，使罗盘仪长边紧靠岩石层面，并用右手中指拨动底盘外之活动扳手，同时沿岩石层面移动罗盘仪。

当管状水准器气泡居中时，测斜指针所指最大度数即岩石的真倾角。

三、实习过程及结果在实习过程中，我们选取了学校地质公园的一处岩石为对象进行测量。

首先，我们对岩石的表面进行了观察，记录了岩石的形态、颜色、质地等特征。

然后，使用罗盘仪进行了测量，测量结果如下：1. 岩石走向：120°2. 岩石倾向：310°3. 岩石倾角：65°四、实习总结与体会通过本次实习，我深入了解了地质罗盘仪的使用方法，掌握了测量岩石产状要素的操作技能。

同时，对岩石的种类和物理性质有了更加直观的认识。

实习过程中，我发现了罗盘仪使用的一些注意事项，如要保持罗盘仪的清洁，避免磁场干扰等。

总之，本次实习使我受益匪浅，不仅提高了我的实际操作能力，也加深了我对地质学基础知识的理解。

在今后的学习和工作中，我会继续努力，不断提高自己的实践能力，为成为一名优秀的地质工作者打下坚实基础。
