散热器安装施工方案完整版

电散热器施工方案一、方案概述电散热器是一种将电能转化为热能的装置，用于调节室内温度。

本方案将详细介绍电散热器的施工计划和步骤，以确保施工过程顺利进行，并最终确保设备能够正常运行。

二、施工准备1. 施工前准备：a. 确定施工区域：根据客户需求和建筑结构，确定电散热器安装位置。

b. 检查用电情况：确保施工区域的电源满足电散热器的使用需求。

c. 安全措施：提供必要的个人防护用具，并确保施工现场安全无隐患。

2. 施工材料准备：a. 电散热器及相关配件：根据散热需求和规格要求，准备相应数量和型号的电散热器。

b. 电线和插座：选择符合国家电气标准的电线和插座，确保安全使用。

c. 工具和设备：包括螺丝刀、钳子、电钻等必要的工具和设备。

三、施工步骤1. 安装电散热器：a. 固定支架：根据墙壁结构和电散热器型号要求，选择适当的位置，并使用螺丝将支架固定在墙面上。

b. 连接电路：根据电散热器的电气连接要求，将电线连接到相应的接线盒或插座上。

c. 安装电散热器：将电散热器安装在支架上，并确保其稳固可靠。

2. 调试和测试：a. 通电测试：将电源与电散热器连接，确保电散热器能够正常启动和工作。

b. 散热效果测试：使用温度计等工具测量不同位置的室内温度，确保散热效果符合设计要求。

c. 安全检查：检查电线、插座和电散热器是否正常，确保没有安全隐患。

3. 环境整理：a. 清理施工区域：清除施工过程中产生的垃圾和杂物。

b. 整理工具和设备：将使用过的工具和设备收拾整齐，避免遗失。

四、安全注意事项1. 施工过程中，必须佩戴个人防护用具，如安全帽、手套和靴子等。

2. 施工前必须仔细检查电源和电线是否正常，并确保与电散热器的连接牢固可靠。

3. 施工期间，禁止将电散热器插入过多电源，以避免电路过载和安全事故发生。

4. 施工完成后，应该进行散热效果测试，确保电散热器能够正常运行，并避免过热引发火灾。

5. 施工现场应保持整洁，确保安全，避免发生堆积垃圾或杂物滑倒等意外事故。

散热器安装施工方案散热器是用于散发热量，改善室内温度的一种设备，安装施工方案需要具备一定的专业知识和技能。

下面是一份散热器安装施工方案，供参考。

一、施工前准备工作：1. 根据散热器的型号和尺寸，确认散热器的安装位置和数量。

2. 检查安装位置的墙壁或地面是否平整，是否存在障碍物。

3. 准备所需工具和材料，如螺丝刀、电钻、扳手、膨胀螺栓、铅笔、墙壁固定件等。

二、安装工艺：1. 根据散热器的型号和尺寸，在安装位置墙壁或地面上使用铅笔标记出散热器的固定孔位置。

2. 使用电钻在固定孔位置打孔，孔径要与膨胀螺栓尺寸相匹配。

3. 将膨胀螺栓插入孔中，用扳手旋紧，确保固定牢固。

4. 按照散热器的尺寸和规格确定散热器的连接方式，一般分为上进下出和左进右出两种方式。

5. 根据散热器的连接方式，使用螺丝刀将散热器与管道连接，确保连接紧固牢固。

6. 安装完散热器后，检查固定件是否松动，是否存在松动现象，如有松动，则重新紧固固定件。

三、施工安全注意事项：1. 在施工过程中，务必做好防护措施，保证施工人员的人身安全。

2. 避免施工过程中对墙壁或地面造成破坏，如必要，可以先用打孔机进行试孔。

3. 在使用电钻时，需要戴好防护眼镜，避免灰尘或碎屑溅入眼睛。

4. 在使用螺丝刀时，要注意力度，避免过度用力损坏连接件。

5. 施工完成后，将散热器进行检查，确保安装牢固，无松动现象。

综上所述，散热器安装施工方案需要进行施工前准备、安装工艺和施工安全注意事项等步骤，确保散热器安装质量和施工安全。

在进行施工过程中，要注意细节，确保每个步骤的准确和牢固，避免出现安全隐患和质量问题。

散热器施工方案完整版.doc 散热器施工方案完整版一、引言1.1 项目概述1.2 施工目的1.3 参考资料1.4 术语定义二、施工前准备2.1 施工前的调查研究2.2 技术措施准备2.3 施工人员组织及培训2.4 施工规划及进度安排三、工程材料的选择3.1 散热器型号及规格3.2 散热片材质选择3.3 散热管材料选择3.4 散热器密封材料选择四、施工步骤4.1 施工准备工作4.2 散热器安装4.2.1 散热器安装位置确定 4.2.2 固定架搭建及固定 4.2.3 散热器与管道连接 4.2.4 散热器与风机连接 4.3 散热片及散热管安装4.3.1 散热片安装4.3.2 散热管安装4.4 散热器密封4.5 耐压及泄漏测试五、施工安全与质量控制5.1 安全措施5.2 施工质量控制5.2.1 施工现场巡查5.2.2 施工记录及资料整理5.2.3 完工验收及测试六、施工后维护与保养6.1 调试与优化6.2 清洁与保养6.3 故障处理与维修七、附件7.1 工程图纸7.2 施工记录表7.3 施工材料清单本文涉及的法律名词及注释：1. 施工准备工作：指施工前必要的准备工作，包括技术措施准备、施工人员组织及培训等。

2. 散热器安装位置确定：指根据施工现场情况和设计要求，确定散热器的最佳安装位置。

3. 散热器与管道连接：指散热器与管道之间的连接操作，确保稳固和密封。

4. 散热器与风机连接：指散热器与风机之间的连接操作，确保风机正常运转和散热效果。

---------------------------------------------------------------------散热器施工方案详细版一、引言1.1 项目概述本项目是为了解决某建造物内部温度过高的问题，设计了散热器施工方案，旨在提高室内舒适度。

1.2 施工目的通过散热器的安装和调试，将建造物内部的热量有效地散发出去，以降低室内温度。

1.3 参考资料本方案的制定参考了相关技术规范和建造设计图纸。

风扇及散热器安装施工方案1. 背景本文档旨在提供风扇及散热器的安装施工方案。

风扇和散热器的安装是确保电子设备正常运行和散热的重要步骤。

2. 安装准备在安装风扇和散热器之前，请确保以下准备工作已经完成：- 确定设备型号和规格：了解设备的型号和规格，以便选择适当的风扇和散热器。

- 验收设备完整性：检查设备是否完整无损，包括风扇和散热器所需的所有零件和配件。

- 准备工具和材料：收集安装所需的工具和材料，例如螺丝刀、散热膏等。

3. 安装步骤请按照以下步骤进行风扇和散热器的安装：1. 关机和断电：首先，关闭设备并断开电源以确保安全操作。

2. 卸下原有风扇和散热器：仔细研究设备的结构，找出原有风扇和散热器的安装位置，按照说明书的指导将其卸下。

3. 清洁工作：使用适当的工具和材料彻底清洁设备上的灰尘和污垢，并确保散热器的散热片干净无阻塞。

4. 安装新的风扇和散热器：根据说明书的指导，将新的风扇和散热器正确安装到设备上。

确保所有连接部件紧固可靠，无松动。

5. 连接电源：将风扇和散热器正确连接到电源供应，并确保电源线路牢固不松动。

6. 启动设备：重新启动设备，检查风扇和散热器是否正常工作。

监测设备的温度，确保散热效果良好。

7. 测试和调整：进行适当的测试，确保风扇和散热器的安装没有问题。

如果需要，进行调整以达到最佳散热效果。

4. 安全提示在安装风扇和散热器时，请注意以下安全提示：- 执行安全操作：确保在操作过程中遵守安全操作规程，尽量避免电击和触摸危险部件。

- 操作环境：选择一个干燥、通风良好的环境进行安装，避免在有湿度或噪音干扰的地方操作。

- 热量散发：安装时注意散热器的散热效果，确保设备正常工作温度范围内。

5. 总结本文档提供了风扇和散热器的安装施工方案，包括安装准备、安装步骤和安全提示。

正确安装风扇和散热器是确保设备正常运行和散热的重要步骤。

请按照文档指导进行安装，并确保操作过程安全可靠。

以上内容仅供参考，具体操作应根据设备型号和规格以及相关安装说明进行。

散热器安装施工方案与技术措施散热器安装施工方案与技术措施1. 引言散热器是一种用于散热的设备，广泛应用于工业生产和家庭生活中。

正确安装散热器并采取适当的技术措施对保证其正常运行至关重要。

本旨在提供一份详细的散热器安装施工方案与技术措施范本，以供参考。

2. 施工前准备工作（1）阅读散热器产品说明书，了解产品规格和技术要求；（2）测量散热器安装位置，确保安装的稳定性和合理性；（3）购买所需的安装工具和器材，包括螺丝刀、螺丝扳手、水平尺等；（4）调查安装现场的供暖系统情况，例如管道走向、水压等。

3. 安装步骤（1）准备工作：关闭供暖系统并确保其排水，断开电源；（2）固定支架：根据散热器的尺寸，在墙壁上标出安装支架的位置，并使用螺丝固定支架；（3）连接管道：根据散热器的进出水口位置，选择适当的连接管道，并与散热器连接；（4）安装散热器：将散热器放置在安装支架上，并使用螺丝固定；（5）调整水平度：使用水平尺检查散热器的水平度，并根据需要调整；（6）连接供暖系统：将散热器与供暖系统中的管道连接，并确保连接坚固；（7）供暖系统试运行：打开供暖系统，检查散热器的运行情况，并调整温度和水压。

4. 技术措施（1）散热器位置选择：散热器应安装在通风良好、无阻挡物的位置，远离易燃物体和水源；（2）水质处理：在安装散热器之前，应对供水进行处理，包括除垢、除气等；（3）定期清洁和维护：散热器应定期清洁以防止灰尘和污垢堆积，同时检查散热器的密封性和稳定性；（4）防止冷凝水漏水：在散热器上安装冷凝水采集器以防止漏水；（5）安全防护：在散热器附近设置防护栏杆，以防止儿童或者宠物接触到散热器。

5. 附件本所涉及的附件如下：（1）散热器产品说明书；（2）散热器安装支架说明书；（3）散热器连接管道和接头的选择及安装说明书；（4）供暖系统调试和运行记录表格。

6. 法律名词及注释本所涉及的法律名词及注释如下：（1）《建造安全法》：指导和规范建造安全管理的法律；（2）《消防法》：关于消防安全管理的法律；（3）《环境保护法》：关于环境保护的法律；（4）《劳动法》：关于劳动安全和保护的法律。

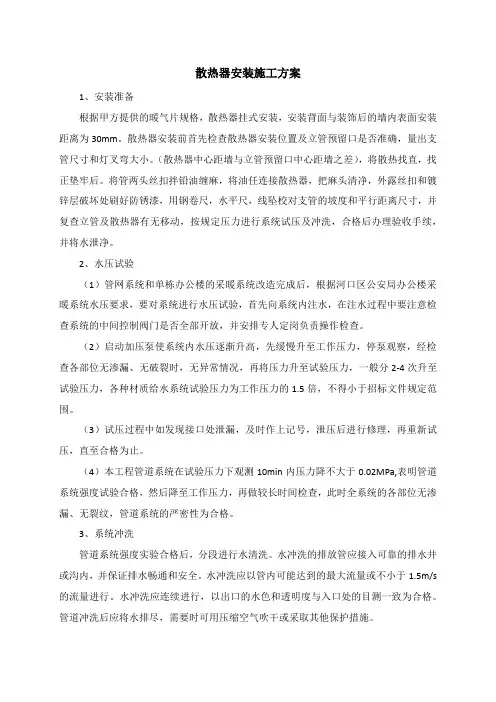

散热器安装施工方案1、安装准备根据甲方提供的暖气片规格，散热器挂式安装，安装背面与装饰后的墙内表面安装距离为30mm。

散热器安装前首先检查散热器安装位置及立管预留口是否准确，量出支管尺寸和灯叉弯大小。

（散热器中心距墙与立管预留口中心距墙之差），将散热找直，找正垫牢后。

将管两头丝扣拌铅油缠麻，将油任连接散热器，把麻头清净，外露丝扣和镀锌层破坏处刷好防锈漆，用钢卷尺，水平尺，线坠校对支管的坡度和平行距离尺寸，并复查立管及散热器有无移动，按规定压力进行系统试压及冲洗，合格后办理验收手续，并将水泄净。

2、水压试验（1）管网系统和单栋办公楼的采暖系统改造完成后，根据河口区公安局办公楼采暖系统水压要求，要对系统进行水压试验，首先向系统内注水，在注水过程中要注意检查系统的中间控制阀门是否全部开放，并安排专人定岗负责操作检查。

（2）启动加压泵使系统内水压逐渐升高，先缓慢升至工作压力，停泵观察，经检查各部位无渗漏、无破裂时，无异常情况，再将压力升至试验压力，一般分2-4次升至试验压力，各种材质给水系统试验压力为工作压力的1.5倍，不得小于招标文件规定范围。

（3）试压过程中如发现接口处泄漏，及时作上记号，泄压后进行修理，再重新试压，直至合格为止。

（4）本工程管道系统在试验压力下观测10min内压力降不大于0.02MPa,表明管道系统强度试验合格，然后降至工作压力，再做较长时间检查，此时全系统的各部位无渗漏、无裂纹，管道系统的严密性为合格。

3、系统冲洗管道系统强度实验合格后，分段进行水清洗。

水冲洗的排放管应接入可靠的排水井或沟内，并保证排水畅通和安全。

水冲洗应以管内可能达到的最大流量或不小于1.5m/s 的流量进行。

水冲洗应连续进行，以出口的水色和透明度与入口处的目测一致为合格。

管道冲洗后应将水排尽，需要时可用压缩空气吹干或采取其他保护措施。

4、系统调试系统改造完成后，如甲方要求可在10月初期进行全采暖系统进行调试，观察、测量个暖气片的温度是否满足改造要求，并可进行系统的消缺整改工作。

钢制散热器施工方案钢制散热器施工方案一、施工前准备工作1. 安全准备：组织人员进行安全教育培训，确保施工人员了解施工现场的安全规定和操作流程。

2. 施工材料准备：准备好所需要的钢制散热器及其他施工所需材料，确保材料的完好无损。

3. 地基处理：清理施工现场，平整地面，并进行必要的地基处理，确保地面平整牢固。

二、施工方法及步骤1. 安装固定支架：根据施工图纸确定散热器的位置，使用钢材搭建固定支架，确保支架牢固稳定。

2. 安装散热器主体：将散热器主体放置在固定支架上，根据连接口位置，使用螺栓将散热器主体紧固在支架上。

3. 铺设管道：根据施工图纸确定管道的布局和连接方式，铺设好散热器与供热系统之间的管道，确保管道连接紧密，无渗漏。

4. 连接电源：根据施工要求进行电气连接，确保散热器正常工作，电源连接符合安全要求。

5. 进行试运行：根据安装完毕后的相关要求，进行散热器的试运行，确保散热器能够正常工作并达到预期效果。

三、施工注意事项1. 安全防护：施工过程中必须严格遵守安全操作规程，佩戴好安全帽、手套等防护用品，确保施工安全。

2. 施工质量：施工人员必须按照相关规范和要求进行施工，确保安装质量达到设计要求。

3. 数据记录：在施工过程中，应及时记录散热器的安装位置、连接方式、螺栓紧固力矩等相关数据，作为验收的依据。

4. 试运行：在试运行过程中，应仔细观察散热器的工作情况，检查散热效果是否达到设计要求，并及时对不正常情况进行处理。

5. 施工环境：保持施工现场的整洁有序，确保施工环境满足安全和施工要求。

四、施工验收1. 外观质量：检查散热器的外观有无明显划痕、变形等质量问题，确保外观符合美观、平整要求。

2. 运行状态：观察散热器在试运行阶段的工作情况，检查散热效果是否符合设计要求，确保运行状态达到预期效果。

3. 安全合格：对施工过程中的安全操作、防护措施进行检查，确认没有安全隐患，保证施工合格。

通过以上施工方案，可以保证钢制散热器施工过程安全、高效，并且能够达到预期的散热效果。

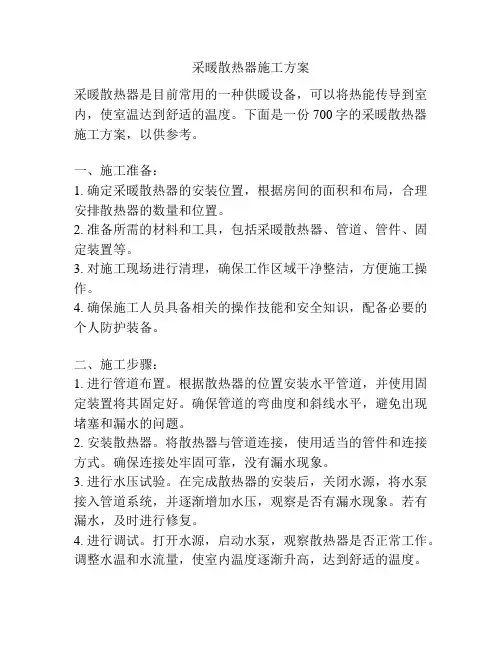

采暖散热器施工方案采暖散热器是目前常用的一种供暖设备，可以将热能传导到室内，使室温达到舒适的温度。

下面是一份700字的采暖散热器施工方案，以供参考。

一、施工准备：1. 确定采暖散热器的安装位置，根据房间的面积和布局，合理安排散热器的数量和位置。

2. 准备所需的材料和工具，包括采暖散热器、管道、管件、固定装置等。

3. 对施工现场进行清理，确保工作区域干净整洁，方便施工操作。

4. 确保施工人员具备相关的操作技能和安全知识，配备必要的个人防护装备。

二、施工步骤：1. 进行管道布置。

根据散热器的位置安装水平管道，并使用固定装置将其固定好。

确保管道的弯曲度和斜线水平，避免出现堵塞和漏水的问题。

2. 安装散热器。

将散热器与管道连接，使用适当的管件和连接方式。

确保连接处牢固可靠，没有漏水现象。

3. 进行水压试验。

在完成散热器的安装后，关闭水源，将水泵接入管道系统，并逐渐增加水压，观察是否有漏水现象。

若有漏水，及时进行修复。

4. 进行调试。

打开水源，启动水泵，观察散热器是否正常工作。

调整水温和水流量，使室内温度逐渐升高，达到舒适的温度。

三、安全注意事项：1. 在施工过程中，务必注意个人安全，佩戴安全帽和手套，并使用安全工具进行操作。

2. 严格控制施工现场的安全管理，禁止未经授权的人员进入施工区域。

3. 定期检查设备和管道的安全状态，及时发现并解决存在的问题。

4. 在施工完成后，及时清理施工现场，保持整洁干净。

以上是一份700字的采暖散热器施工方案。

在施工过程中，需要注意安全，确保施工质量和工程的安全可靠性。

希望对您有所帮助。

安装铸铁散热器施工方案概述本文档介绍了安装铸铁散热器的施工方案。

铸铁散热器是一种常见的供暖设备，其特点是结构坚固、散热效果好。

在开始施工前，需要准备所需材料和工具，并按照一定的步骤进行安装。

施工步骤步骤一：准备工作在施工前，需要完成以下准备工作：1.测量散热器安装位置，确保位置合适，离墙面和地面有一定距离；2.根据散热器尺寸，准备所需数量的安装支架，并确保其质量可靠；3.购买散热器的配件，如管道、接头等；4.将地面清理干净，确保施工环境整洁。

步骤二：安装支架1.使用电钻在墙面上预留安装支架的孔位；2.将安装支架与墙面对齐，使用螺丝固定支架；3.根据散热器的尺寸和重量，确保支架安装牢固稳定。

步骤三：连接管道1.确定散热器的进水口和出水口，根据其位置确定管道的走向；2.测量和剪裁所需长度的管道，并用扳手紧固好管道接头；3.将管道连接至散热器的进水口和出水口，确保连接紧密且不漏水。

步骤四：安装散热器1.将散热器放置在支架上，并确保其平稳；2.将散热器与管道连接，确保连接牢固；3.检查散热器的安装是否垂直水平，调整支架位置，使散热器保持水平状态。

步骤五：测试散热器1.打开供水阀门，确保供暖系统正常运行；2.检查散热器的工作状态，确保散热效果良好；3.注意观察散热器是否有漏水或异常现象，如发现问题及时进行修复。

注意事项在进行安装铸铁散热器的施工过程中，需要注意以下事项：1.施工人员需要具备一定的电工和水暖知识，确保安装过程安全可靠；2.施工前需要对供暖系统进行检查，确保供水管道无漏水，并清理水垢和杂质；3.散热器的安装位置应避免阳光直射和湿气过大的地方；4.安装过程中需要仔细检查散热器和管道的接口，确保连接牢固，防止漏水；5.散热器安装完成后，需要定期进行清洗和维护，保持其良好的散热效果。

总结安装铸铁散热器是一个相对简单的工程，但需要施工人员具备一定的专业知识和技能。

通过本文档的介绍，希望能够帮助读者了解安装铸铁散热器的施工方案，确保施工过程安全可靠，并达到预期的散热效果。

散热器施工方案散热器施工方案一、施工前准备工作1、搬运设备：准备搬运设备和材料，确保施工顺利进行。

2、准备工具：准备所需的工具和器材，如铁锚、螺丝刀、电钻等。

3、检查现场：对施工现场进行检查，并清理杂物和障碍物，确保施工安全。

二、施工步骤1、确定安装位置：根据设计要求和实际情况，确定散热器的安装位置。

2、固定支架：使用铁锚将支架固定在墙面上，确保支架牢固可靠。

3、安装散热器：将散热器放置在支架上，使用螺丝将其固定在支架上。

确保散热器的安装位置水平、垂直。

4、连接管道：根据设计要求，将散热器与管道连接起来。

首先将管道切割成合适长度，并用胶带将其与散热器连接。

然后使用螺丝将管道固定在散热器上。

5、检查连接：检查散热器与管道的连接是否牢固，是否有漏水现象。

如有问题及时修复，确保散热器正常运行。

6、电气连接：根据需求，将散热器与电源线连接。

确保电气线路安全可靠。

7、清理现场：清理施工现场，将杂物和建筑垃圾清理干净。

三、施工注意事项1、施工安全：施工过程中，要注意个人安全和现场安全，佩戴防护装备，如手套、安全帽等。

2、确保固定：散热器的固定支架要牢固可靠，确保不会发生松动或脱落。

3、防止漏水：管道连接处要密封严实，防止漏水现象发生。

4、电源安全：电气连接要符合安全标准，避免电气事故发生。

5、施工质量：施工过程中要仔细检查每个步骤的质量，确保每一道工序都符合要求。

四、施工时间和人力安排1、施工时间：根据施工规模和要求确定施工时间，一般为2-3天。

2、人力安排：根据施工的具体情况，合理安排工作人员，确保施工进度和质量。

五、施工后验收1、功能测试：完成施工后，进行散热器的功能测试，确保其正常运行。

2、清理现场：整理施工现场，清理残留的杂物和建筑垃圾。

3、施工验收：由相关人员对施工质量进行验收，确认散热器施工是否合格。

六、安全警示1、施工过程中要注意个人安全，佩戴防护装备。

2、严禁在高空作业时违章行为。

3、严禁未经许可擅自接通电源。

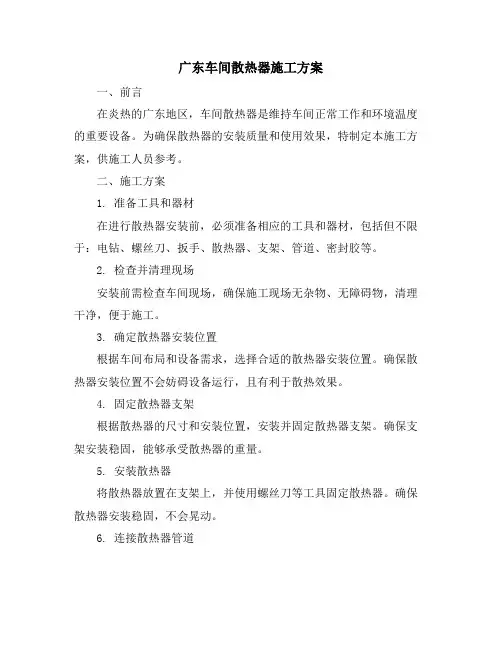

广东车间散热器施工方案一、前言在炎热的广东地区，车间散热器是维持车间正常工作和环境温度的重要设备。

为确保散热器的安装质量和使用效果，特制定本施工方案，供施工人员参考。

二、施工方案1. 准备工具和器材在进行散热器安装前，必须准备相应的工具和器材，包括但不限于：电钻、螺丝刀、扳手、散热器、支架、管道、密封胶等。

2. 检查并清理现场安装前需检查车间现场，确保施工现场无杂物、无障碍物，清理干净，便于施工。

3. 确定散热器安装位置根据车间布局和设备需求，选择合适的散热器安装位置。

确保散热器安装位置不会妨碍设备运行，且有利于散热效果。

4. 固定散热器支架根据散热器的尺寸和安装位置，安装并固定散热器支架。

确保支架安装稳固，能够承受散热器的重量。

5. 安装散热器将散热器放置在支架上，并使用螺丝刀等工具固定散热器。

确保散热器安装稳固，不会晃动。

6. 连接散热器管道根据车间管道布局，将散热器与管道进行连接。

连接时应使用密封胶，确保连接处不漏水、不漏气。

7. 检查连接是否牢固连接完成后，应仔细检查散热器与管道的连接是否牢固，确保无泄漏现象。

8. 进行电气连接根据散热器的电气需求，进行电气连接。

确保电气连接安全可靠，无短路、无漏电现象。

9. 清理施工现场安装完成后，清理施工现场，确保现场整洁、无杂物。

三、施工注意事项施工前应仔细阅读本施工方案，确保了解施工步骤和要求。

施工过程中应注意安全，遵守安全操作规程，防止事故发生。

安装完成后，应进行全面的检查，确保散热器安装质量和使用效果。

四、结语本施工方案为广东车间散热器施工提供参考，施工人员应严格按照施工方案进行操作，确保施工质量和安全。

同时，施工人员也应注意施工过程中的细节问题，以提高施工效率和质量。

散热器施工方案散热器施工方案参考一、施工前的准备工作1. 确定散热器的位置：根据建筑设计和暖气管道的走向，确定散热器的最佳位置，考虑到采光、通风等因素。

2. 清理施工区域：清理施工区域的杂物和灰尘，确保施工环境整洁。

二、材料准备1. 散热器及配件：根据设计要求选择合适的散热器和配件，确保材料的质量和尺寸的准确性。

2. 其他材料：例如墙膜、螺丝等，确保施工所需的其他材料的准备。

三、施工流程1. 标注散热器位置：根据设计要求，在墙面上标注出散热器的位置。

2. 安装支架：根据散热器的型号和重量，选择合适的支架，并按照要求安装在墙上，确保支架的牢固和稳定。

3. 安装散热器：将散热器固定在支架上，确保散热器的平整和与管道的连接。

4. 连接管道：根据散热器的型号和管道的走向，选择合适的管件和连接方式，将管道与散热器连接起来，确保连接处的严密性和不漏水。

5. 安装调节阀和温控装置：根据设计要求，选择合适的调节阀和温控装置，安装在管道上，以实现散热器的调节和自动控制。

6. 装饰墙膜：根据设计要求，选择合适的墙膜，将墙膜覆盖在散热器周围，以保护墙面和美观。

四、施工注意事项1. 施工过程中尽量减少对其他区域的影响和污染，保持施工现场的整洁和安全。

2. 施工人员应具备相关的施工经验和技能，熟悉散热器和管道的安装要求。

3. 施工过程中应注意保护散热器和墙面，以防止刮花和损坏。

4. 完工后，要对散热器和管道进行检测和试运行，确保散热器的正常运行和不漏水。

以上是一个散热器施工方案的简要参考，具体的施工流程和注意事项还需要根据实际情况和设计要求进行调整和补充。

在进行施工前，应仔细评估施工任务的难易程度和工期，做好施工计划和人员安排。

同时，施工过程中要严格按照施工图纸和相关规范进行操作，确保施工质量和安全。

一、施工准备（一）作业条件1、组对场地有水源、电源。

2、铸铁散热片、托钩和卡子均巳除锈干净，并刷一遍防锈漆。

3、室内墙面和地面抹完。

4、室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。

5、散热器安装地点不得堆放施工材料或其他障碍物品。

（二）材料要求1、散热器(铸铁、钢制)：散热器的型号、规格、使用压力必须符合设计要求，并有产品质量合格证及相关检验报告;散热器不得有砂眼、对口面凹凸不平、偏口、裂缝和上下口中心距不一致等现象。

翼型散热器翼片完好。

钢串片的翼片不得松动、卷曲、碰损。

钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。

2、散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼、法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。

丝扣端正，公紧适宜。

石棉橡胶垫以lmm厚为宜(不超过1.5mm厚)，并符合使用压力要求。

3、其他材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合现行国家及行业标准。

（三）主要机具1、机具：台钻、手电钻、冲击钻、电动试压泵、砂轮锯、套丝机等。

2、工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝扳、自制扳子、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。

3、量具：水平尺、钢尺、线坠、压力表等。

二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。

续表三、工艺流程编制组片统计表→散热器组对→外拉条预制、安装→散热器单组水压试验→散热器安装→散热器冷风门安装→支管安装→系统试压→刷漆四、操作工艺（一）安装准备按施工图分段分层分规格统计出散热器的组数、每组片数，列成表以便组对和安装时使用。

（二）各种型号的铸铁柱型散热器组对1、组对前要备有散热组对架子或根据散热器规格用100×100木方平放在地上，钉四个铁桩用铅丝将木方绑牢加固，做成临时组对架。

一、工程概况本工程为散热器安装工程，涉及住宅、办公楼等多种建筑类型。

散热器安装是冬季供暖系统的重要组成部分，其质量直接影响到供暖效果和使用安全。

为确保工程顺利进行，特制定本专项施工方案。

二、施工准备1. 材料准备：散热器、管道、阀门、保温材料、密封材料等。

2. 工具准备：扳手、螺丝刀、水平尺、钢卷尺、焊机、切割机、扳手等。

3. 人员准备：项目经理、施工员、电工、焊工、保温工等。

4. 施工现场准备：施工现场应具备良好的排水、照明条件，并设置警示标志。

三、施工工艺1. 施工流程：施工准备→管道安装→散热器安装→系统调试→验收。

2. 管道安装（1）管道材料应符合国家相关标准，并进行检验。

（2）管道安装应遵循“先上后下、先外后内”的原则。

（3）管道穿墙、穿楼板时，应设置套管，套管尺寸应比管道大2号。

（4）管道连接处应进行焊接，确保密封性。

3. 散热器安装（1）散热器安装前，应对管道进行冲洗，确保管道内无杂物。

（2）散热器安装位置应选择在易于操作、美观的地方。

（3）散热器安装应保持水平，误差不超过±2mm。

（4）散热器与管道连接处应使用密封材料，确保密封性。

4. 系统调试（1）系统调试前，应检查管道、散热器等设备是否完好。

（2）调试过程中，应逐步提高系统压力，观察设备运行情况。

（3）系统运行稳定后，应对散热器进行试水，检查散热效果。

5. 验收（1）验收前，应清理施工现场，确保整洁。

（2）验收过程中，应对管道、散热器、系统运行等方面进行检查。

四、质量控制1. 材料质量：严格按照国家相关标准进行检验，确保材料合格。

2. 施工质量：严格按照施工工艺进行施工，确保施工质量。

3. 系统运行：系统调试合格后，应进行试运行，确保系统运行稳定。

五、安全措施1. 施工人员应遵守安全操作规程，确保施工安全。

2. 施工现场应设置警示标志，防止意外事故发生。

3. 施工过程中，应加强施工现场管理，确保施工环境安全。

4. 施工结束后，应对施工现场进行清理，确保环境卫生。

散热器安装施工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
散热器安装施工方案
一、材料要求：
1、散热器的规格、型号、尺寸使用压力必须符合设计要求，并具有
出厂合格证和检测报告；
2、其它相配套材料质量必须符合设计要求和施工规范规定；
二、作业条件：
1、室内墙面、地面抹灰完毕；
2、室内采暖干管、立管安装完毕；
3、散热器安装地点不得堆放建筑材料或其它障碍物；
三、操作工艺：
1、散热器安装前应进行严密性和耐压试验，试验标准以合格证标
注为准；合格后方可安装；
2、散热器支、托架安装应符合施工规范规定；位置正确、安装平
整、牢固。

支架与散热器接触紧密。

3、散热器、支托架的油漆应附着良好，漆膜厚度均匀、色泽一
致、无流淌、无污染；
4、散热器安装应注意：①散热器的连接件的方向正确；②手动放
风阀的放风口应朝下；③安装高度如遇到毛地面应考虑饰面层
厚度；
四、质量标准：
1、内表面与墙面的距离为30mm；
2、与窗口中心线偏差不大于20mm；
3、底部与地面高差±15mm；
4、中心线垂直度为3mm；
5、侧面倾斜度为3mm；。

散热器安装施工方案与技术措施一、引言随着社会的发展和人民生活水平的提高，供暖设施在我们的日常生活中变得越来越重要。

其中，散热器作为一种重要的供暖设备，其安装施工的质量将直接影响到供暖效果。

因此，制定合理的散热器安装施工方案与技术措施，对于保证散热器的正常运行，提高供暖质量具有重要意义。

二、散热器安装施工方案1、施工准备在施工前，我们需要进行充分的准备工作。

要了解散热器的性能参数，明确施工要求和标准。

同时，准备好所需的工具和材料，如扳手、钳子、螺丝刀、散热器、支架等。

2、安装位置选择散热器的安装位置应选择在室内空气对流较快的地方，以利于热量的散发。

同时，要避免在潮湿或灰尘较多的地方安装散热器。

3、安装流程（1）根据设计图纸确定散热器的安装位置，并做好标记。

（2）在标记的位置上固定散热器的支架。

（3）将散热器放置在支架上，并用螺丝等固定。

（4）连接散热器的供水和回水管道。

（5）检查散热器的运行情况，确认无异常。

三、散热器安装技术措施1、施工安全在安装过程中，要始终注意安全。

例如，在操作过程中要避免用力过猛，防止工具或材料伤人。

同时，确保施工现场整洁，避免因杂乱而导致的意外。

2、管道连接技术散热器的供水和回水管道连接是关键环节。

要确保连接紧密，防止漏水现象的发生。

同时，要根据设计要求，合理安排管道的走向和布局。

3、防腐措施为了延长散热器的使用寿命，需要进行防腐处理。

在安装前，要对散热器内外进行清理，去除表面的污垢和锈迹。

然后涂刷防锈漆或喷涂防腐涂层，以增强其耐腐蚀能力。

在安装过程中，要对管道接口、阀门等部位进行重点防腐处理。

4、调试与验收完成安装后，要对散热器进行调试，检查其运行情况。

首先进行水压测试，确认无泄漏现象。

然后进行供暖试验，观察散热器的供暖效果是否符合要求。

最后进行验收，填写验收报告并交付使用。

四、总结本文对散热器安装施工方案与技术措施进行了详细的阐述。

通过合理的施工方案和技术措施的实施，可以保证散热器的正常运行，提高供暖质量。
